Мастерская любого самоделкина — личное место силы, где всё устроено как должно. Цитадель, дворец, замок, берлога! Это пространство для релаксации, здесь нехотя распрямляются сжатые пружины души и ослабляются натянутые нервы. Сюда приходят для радости и успокоения, для медитаций над железками и деревяшками, вкушать сладость творчества под аромат канифоли. Ниже речь пойдёт о собственной деревенской лаборатории-мастерской, в том числе и для электровакуумных экспериментов, что подразумевает огневые и горячие работы, стеклодувное дело, применение множества химикатов, опыты с электричеством и прочее в таком духе. Как та армейская собака, при всякой возможности стараюсь здесь что-то улучшить или доработать.
Дела стеклодувные
Удобство и безопасность работы с огнями и горячим, конечно, зависят от оснащения, тем более в помещении деревянном.
▍ Подставки для горячего. Столярно-стеклодувные работы
Горячие стёкла и инструмент с горелки для остывания удобно укладывать на небольшую негорючую приподнятость-подставку.

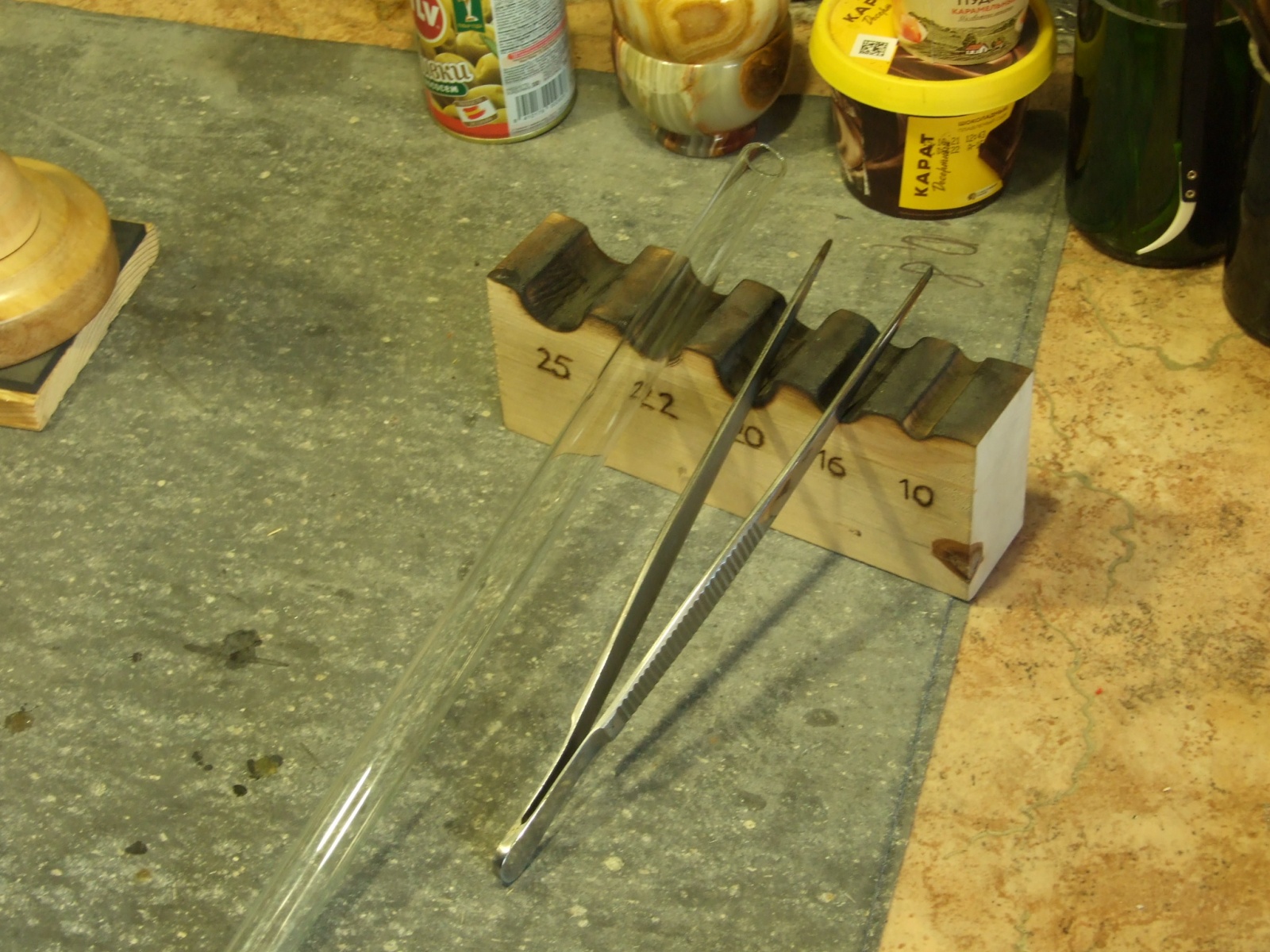

Фото 2. В качестве таковой долгое время использовал кубик-обкатку из обугленной берёзы — инструмент для уменьшения диаметра размягчённой стеклотрубки

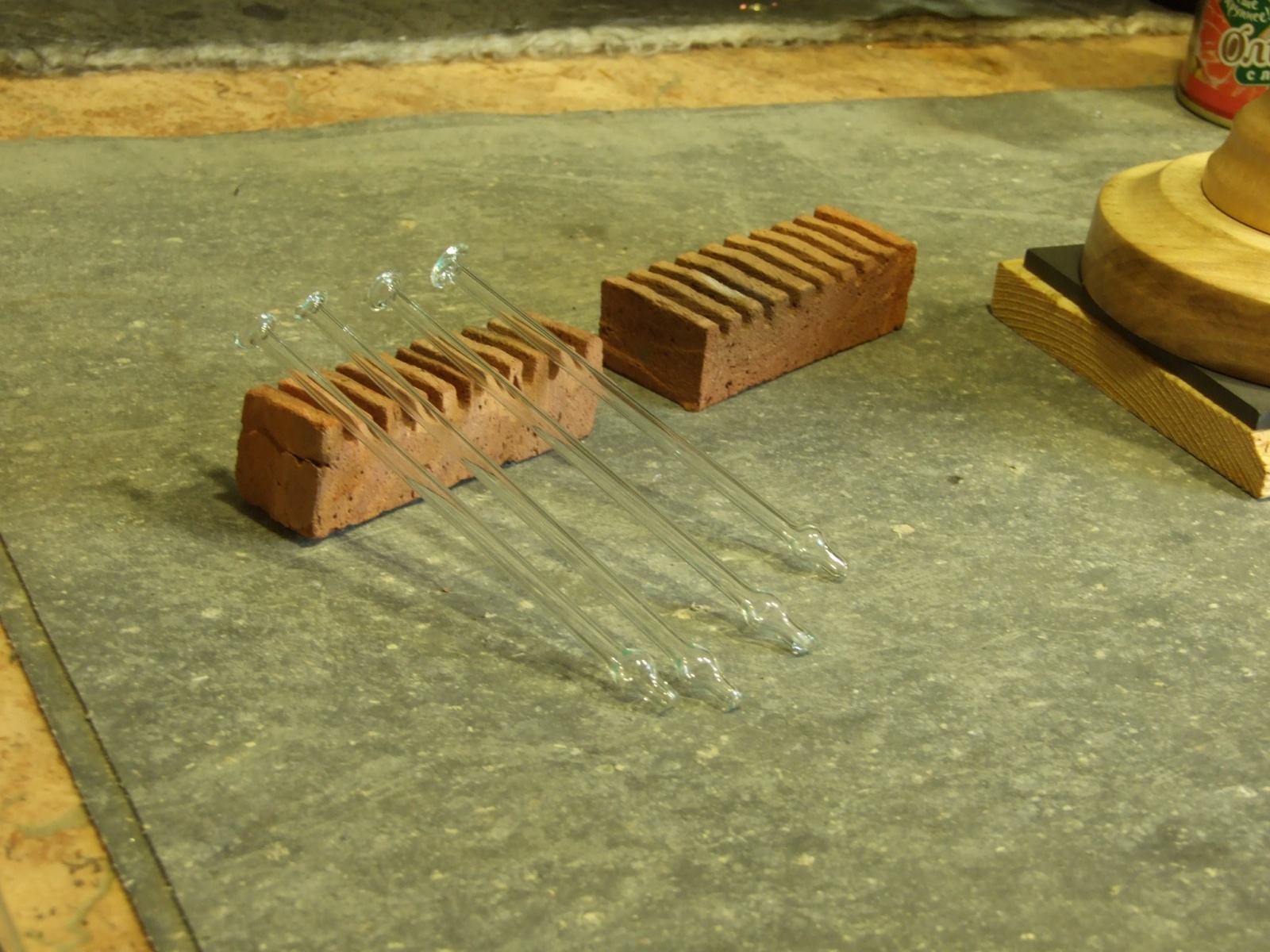

Фото 3. Для охлаждения горячих мелочей приспособил самодельные печные проставки из красного кирпича. Отметим и покрытие рабочего стола — пара слоёв тонкого паронита, невеликой площади и без всякого ограждения
Здесь стоит напомнить о желательности вертикального положения горячего стеклянного тела вращения — для снижения вероятности растрескивания при охлаждении равномерном и симметричном. Особенно при работе с легкоплавкими (с высоким ТКР — температурным коэффициентом расширения) стёклами. Стеклодувы используют несколько вариантов подставок и штативов для временного хранения-охлаждения стеклянных заготовок, попробуем их все. Будет три варианта: подставка аналогичная кубику Фото 2, но поуже и пониже, с большим числом посадочных мест; массивный кубик с разнокалиберными отверстиями, куда стекляшки вставляются; массивный кубик с торчащими колышками, куда стекляшки нанизываются. Для работы применил сухую берёзу — дерево плотное, тяжёлое, мелкопористое. В наших краях дешёвое и легкодоступное.

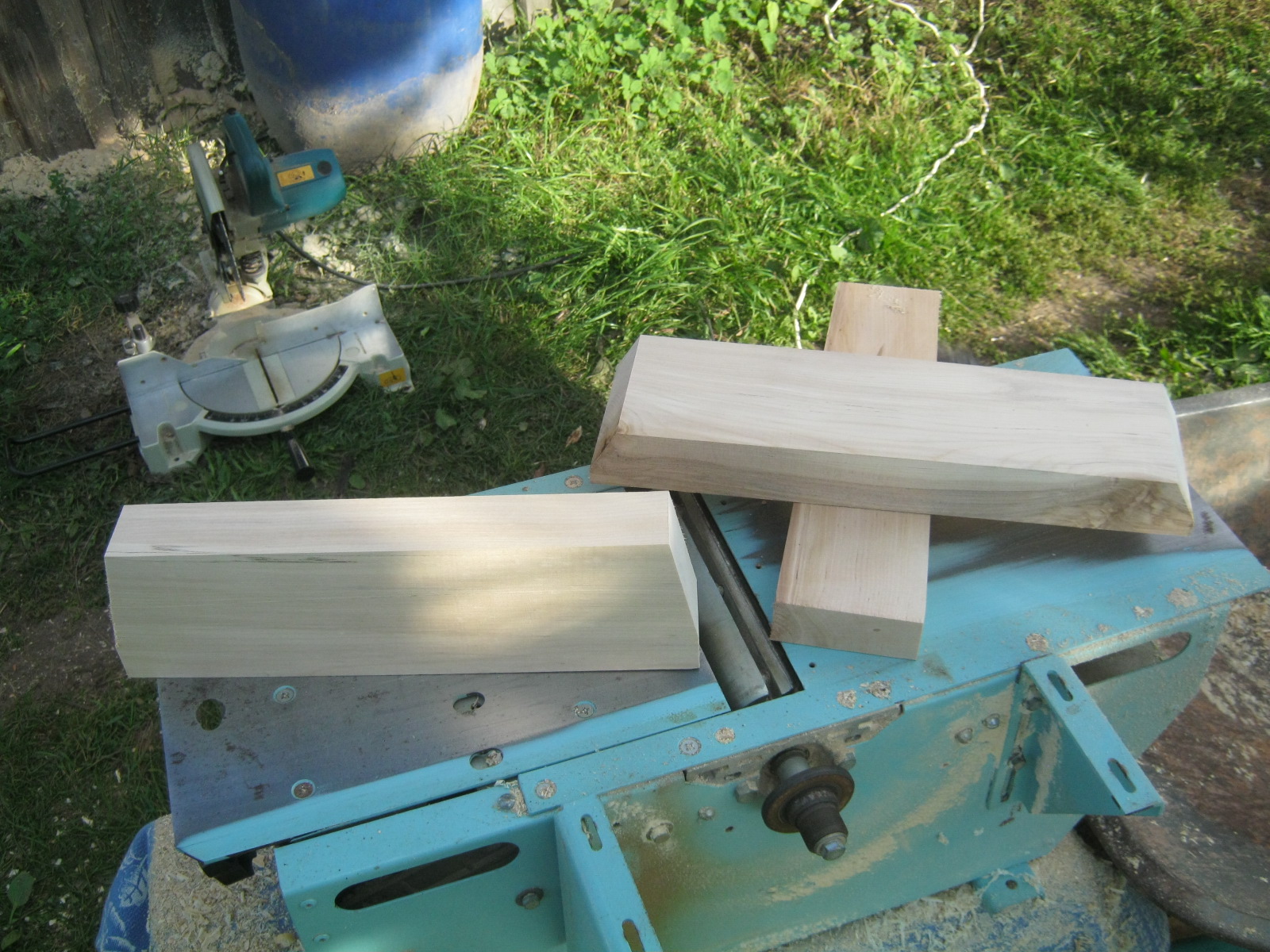

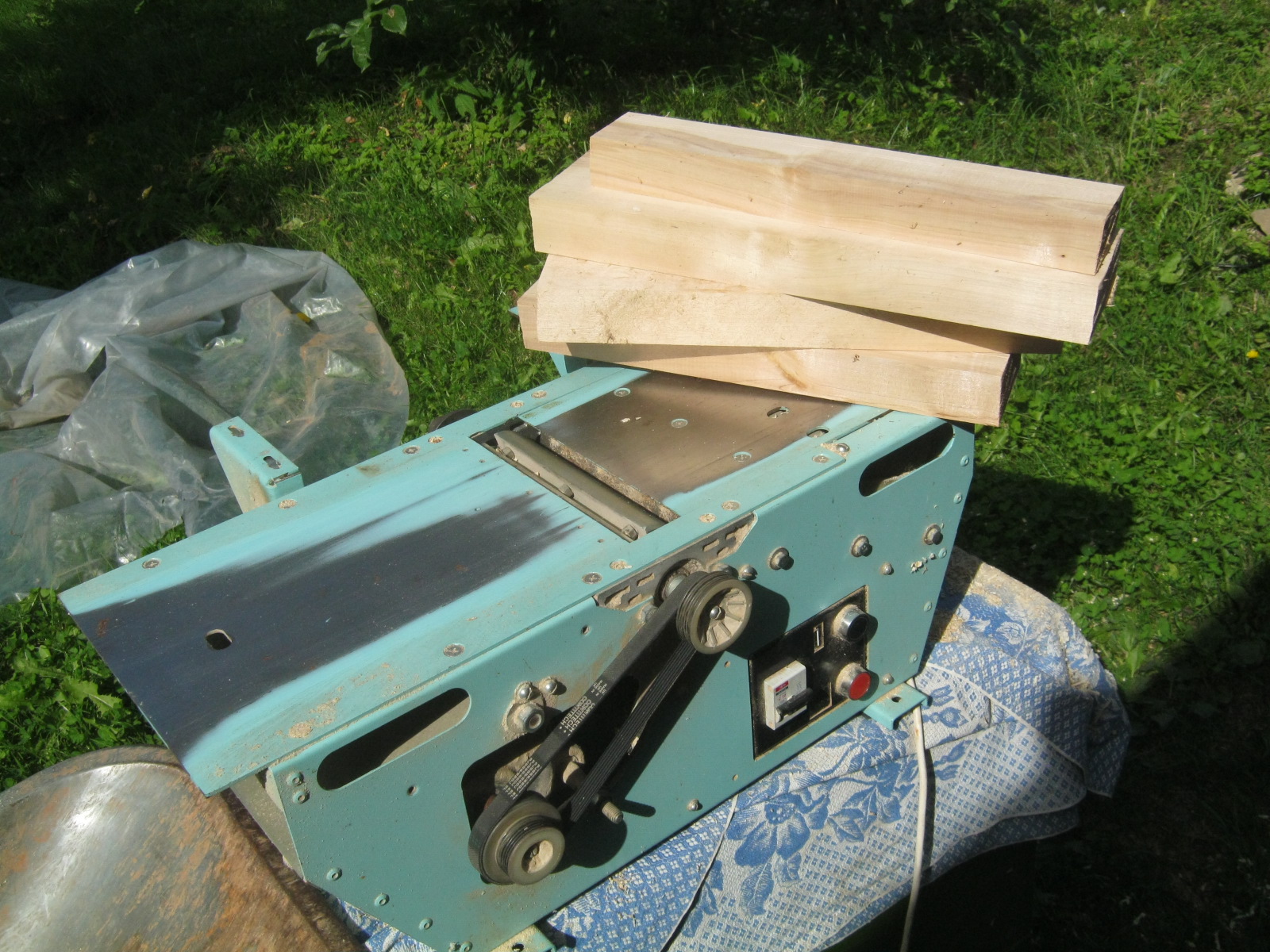

Фото 4. Основные заготовки выкроил из доставшейся по случаю сухой толстой берёзовой доски — подобрал куски без существенных дефектов, разметил мелком, отхватил цепной пилой, прострогал
Фото 5. Чистовые резы в размер делал на торцевой маятниковой пиле. На фото — заготовка для узковысокого штатива с отверстиями
Фото 6. Основания штативов и подставок

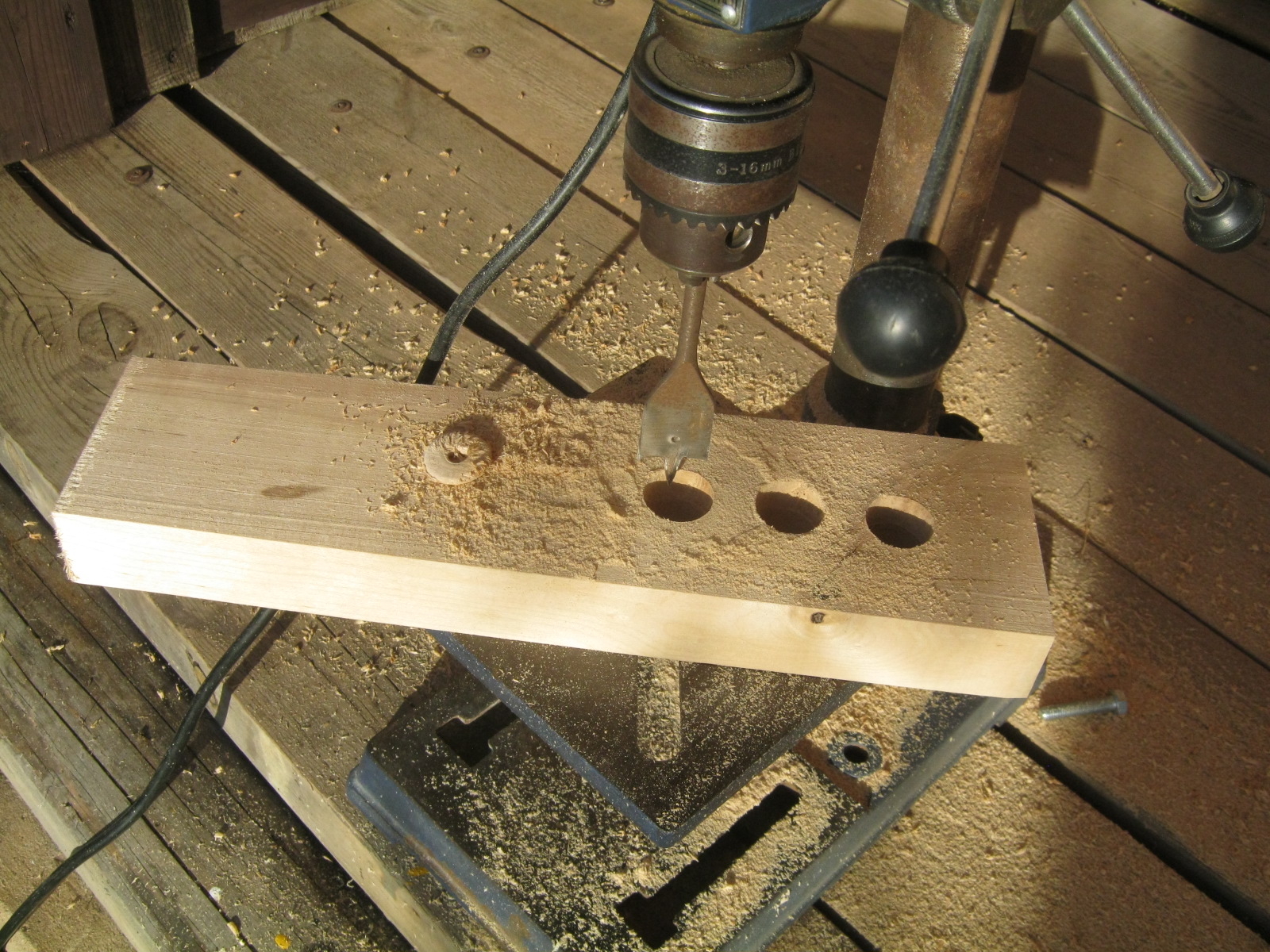

Фото 7. Изготовление подставок — карандашиком разметил центры ряда крупных отверстий, просверлил их на станке перовым сверлом. Суперзадача — избежать сколов при выходе сверла, решаемая тремя способами: подложить под заготовку аналогичную деревяшку, сверлить не до конца, а заканчивать с обратной стороны; наконец плюнуть на эти цирлихи-манирлихи, и взять заготовку чуть толще, а сколы после сверления сострогать

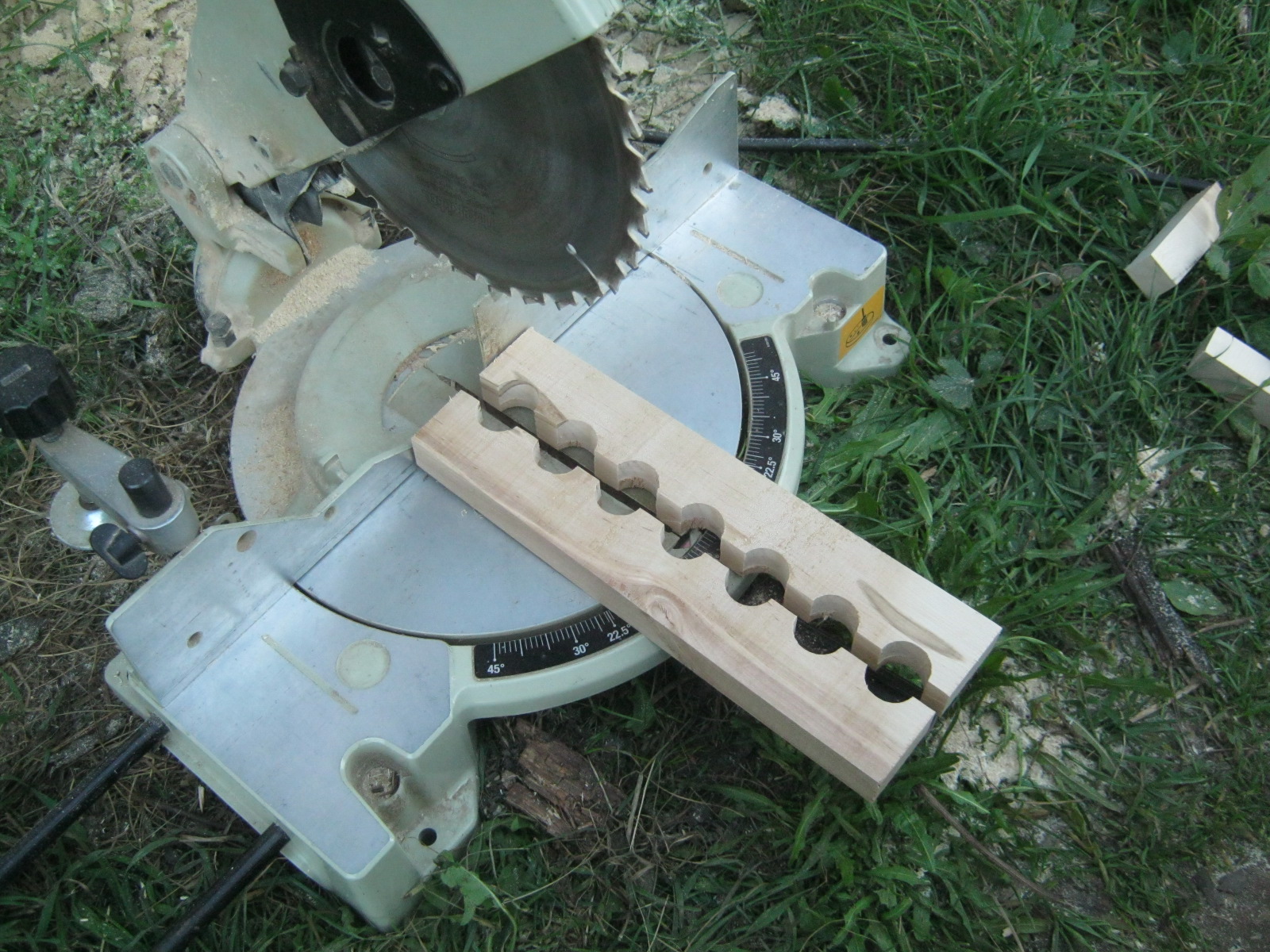

Фото 8. Распилив деревяшку по отверстиям вдоль, легко и элегантно имеем сразу две подставки — по обеим сторонам стеклодувной горелки встанут как часовые у мавзолея
Фото 9. Горячее стекло здесь придётся класть на дерево. Предотвращаем риск тления хорошенько, на глубину 1…2 мм, обуглив рабочие поверхности — в безветренном месте обработал деревяшки инжекционной пропановой горелкой

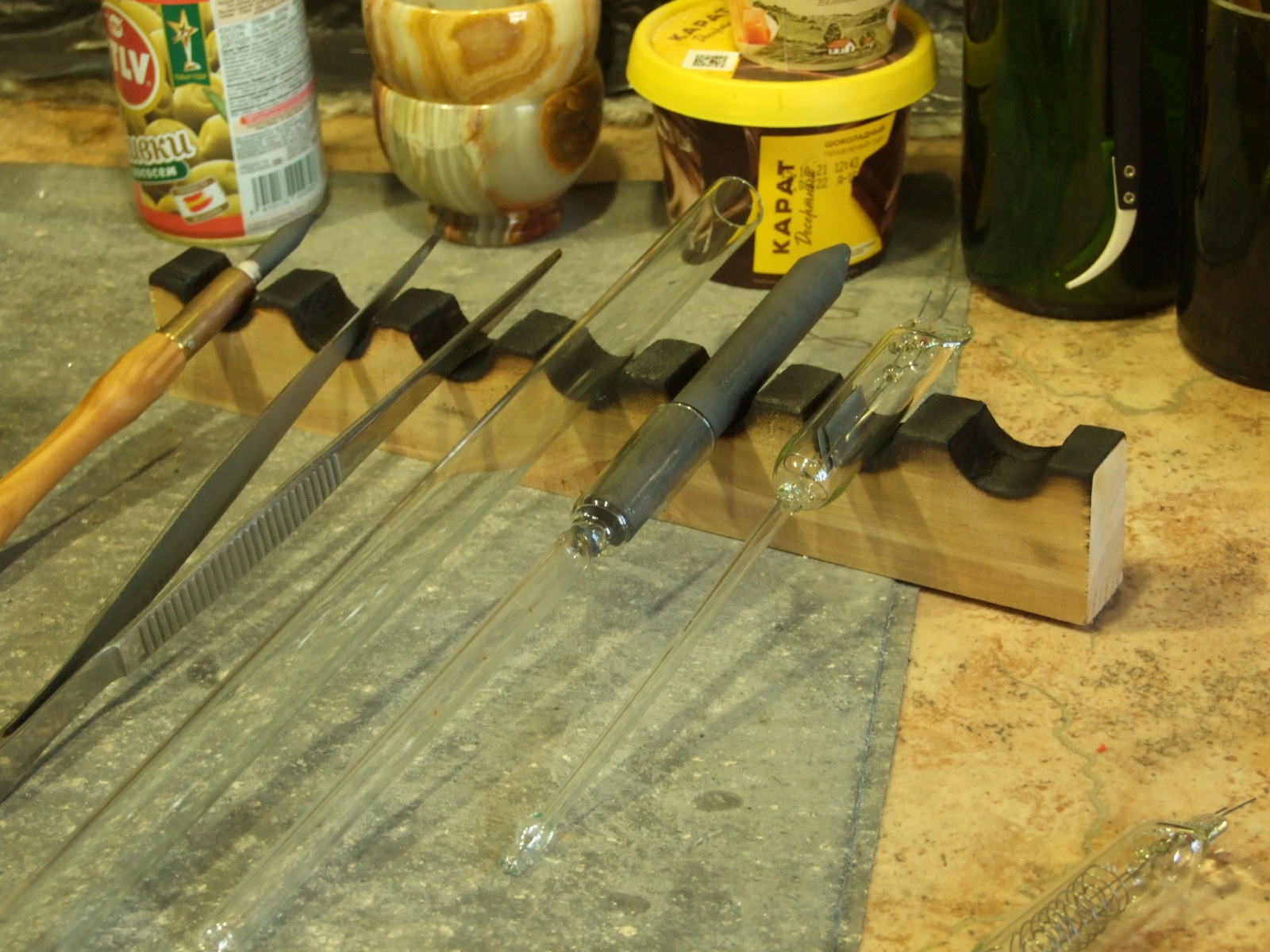

Фото 10. Кроме охлаждения стекла, на таких подставках удобно держать нужный для работы инструмент, тем более бывающий в пламени, тем более с паронитовым покрытием стола

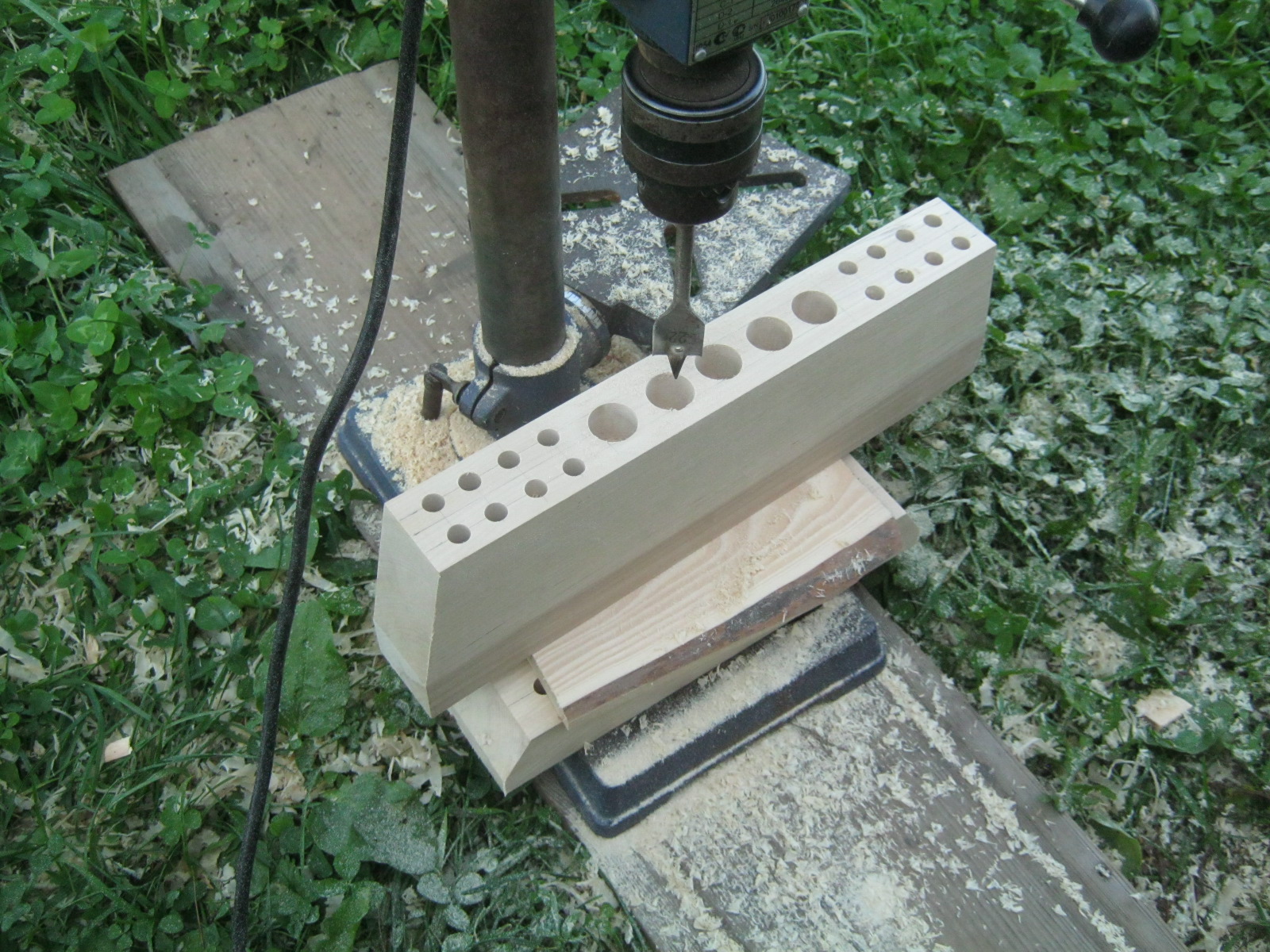

Фото 11. Сверление отверстий в дырчатом штативе

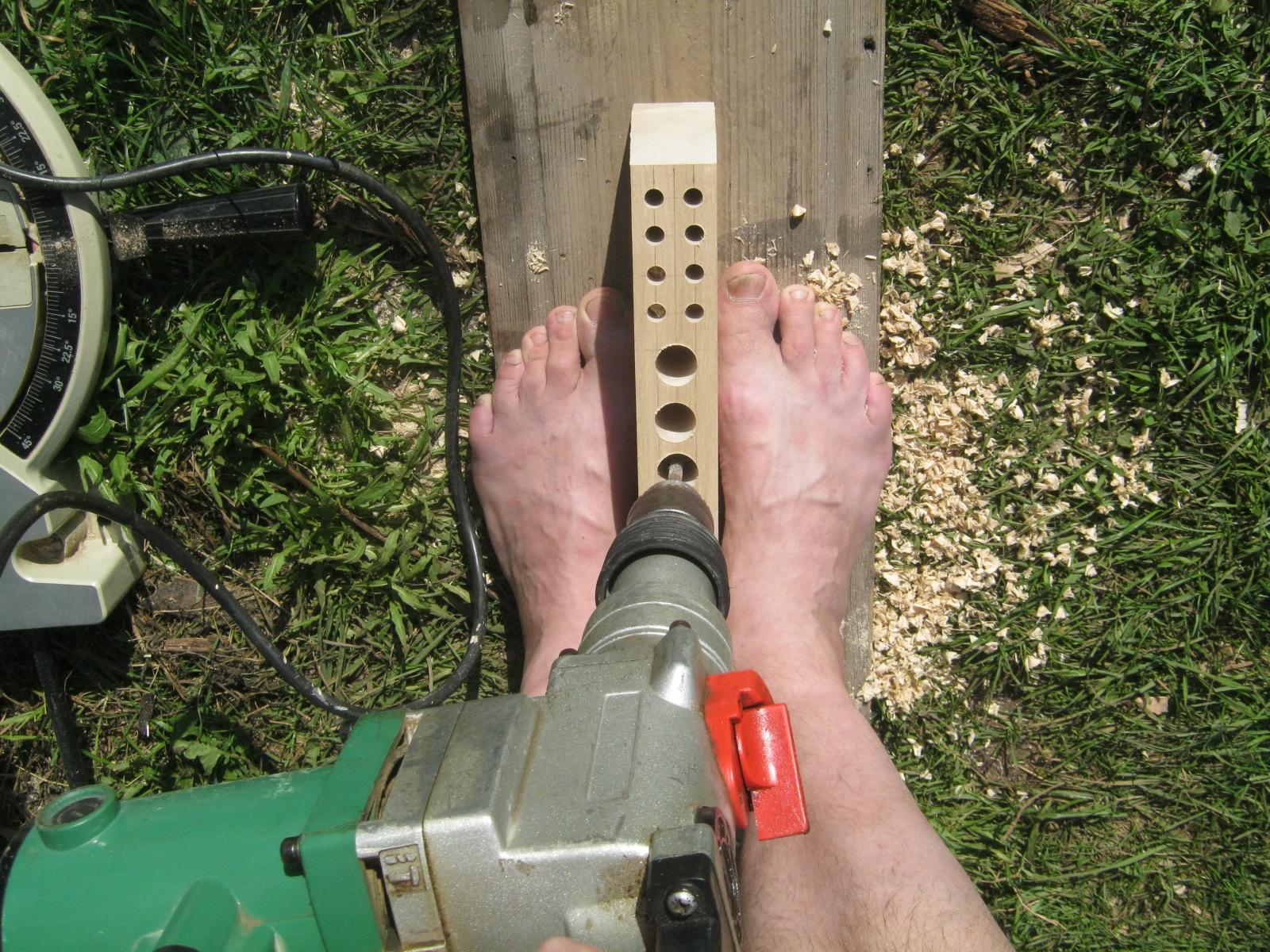

Фото 12. Сверлильный станок позволяет легко делать отверстия строго вертикальные, ход шпинделя однако у него невелик — глубокие дыры приходится досверливать вручную, используя станочные как направляющие. Перфоратор в этом смысле отличная сверлилка — малооборотистая и мощная

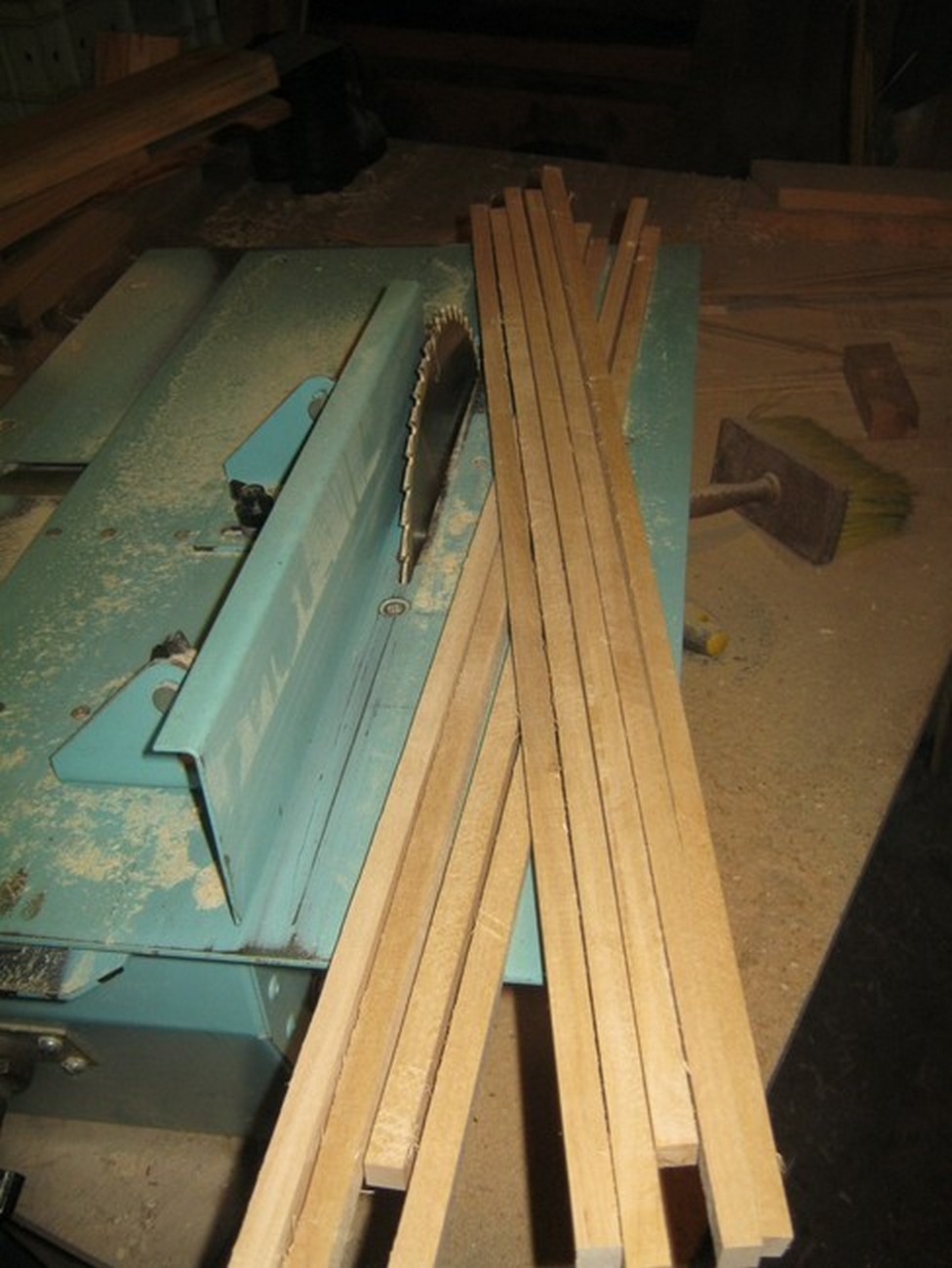

Фото 13. Отдельный кусок столярной работы — изготовление круглых палочек. Заготовки-брусочки для них выпилил на циркулярной пиле из прямослойной доски

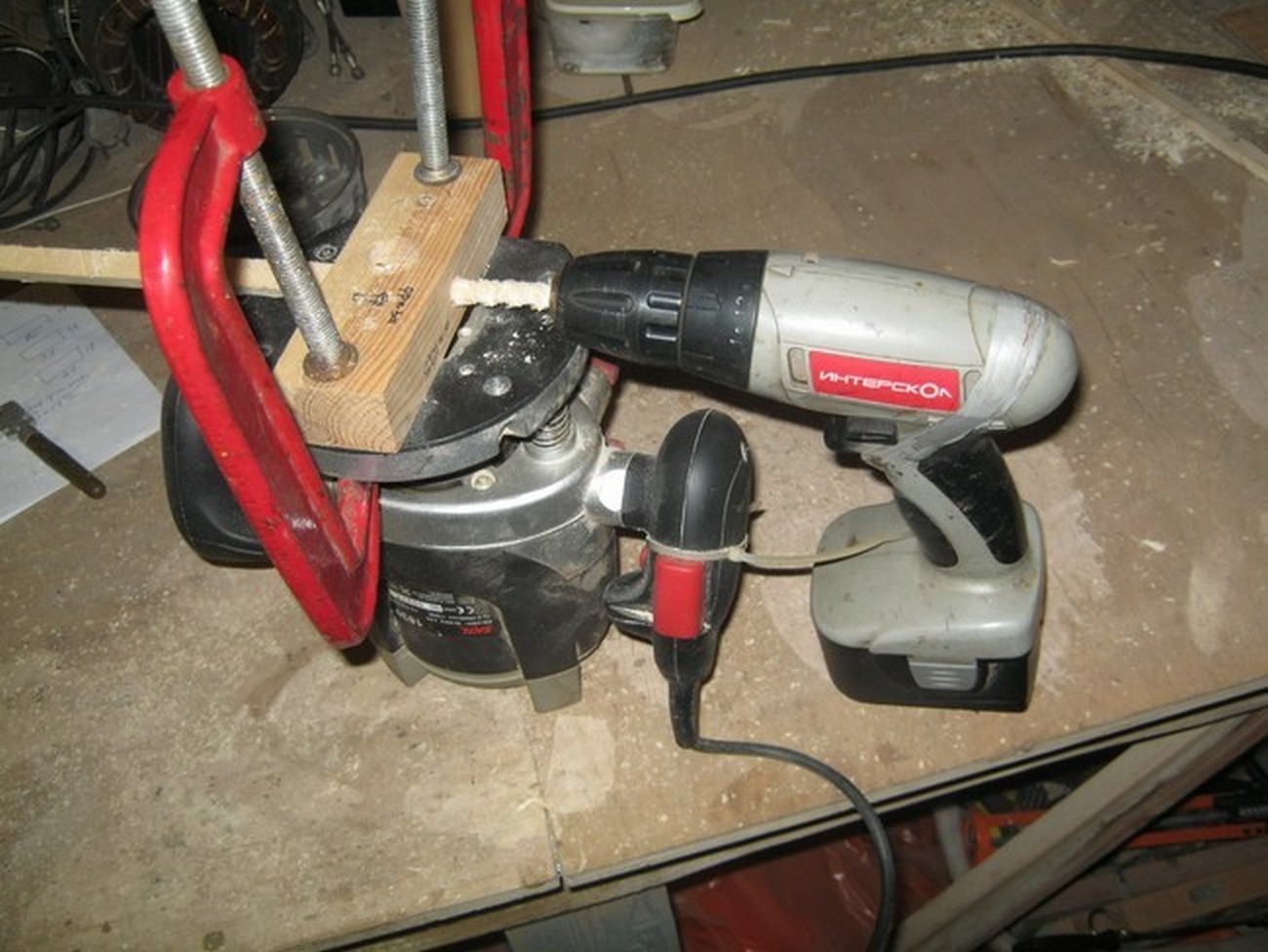

Фото 14. Превратил брусочки в палочки с помощью ручной фрезерной машинки с простейшим приспособлением, вытягивая через него заготовки включённым шуруповёртом

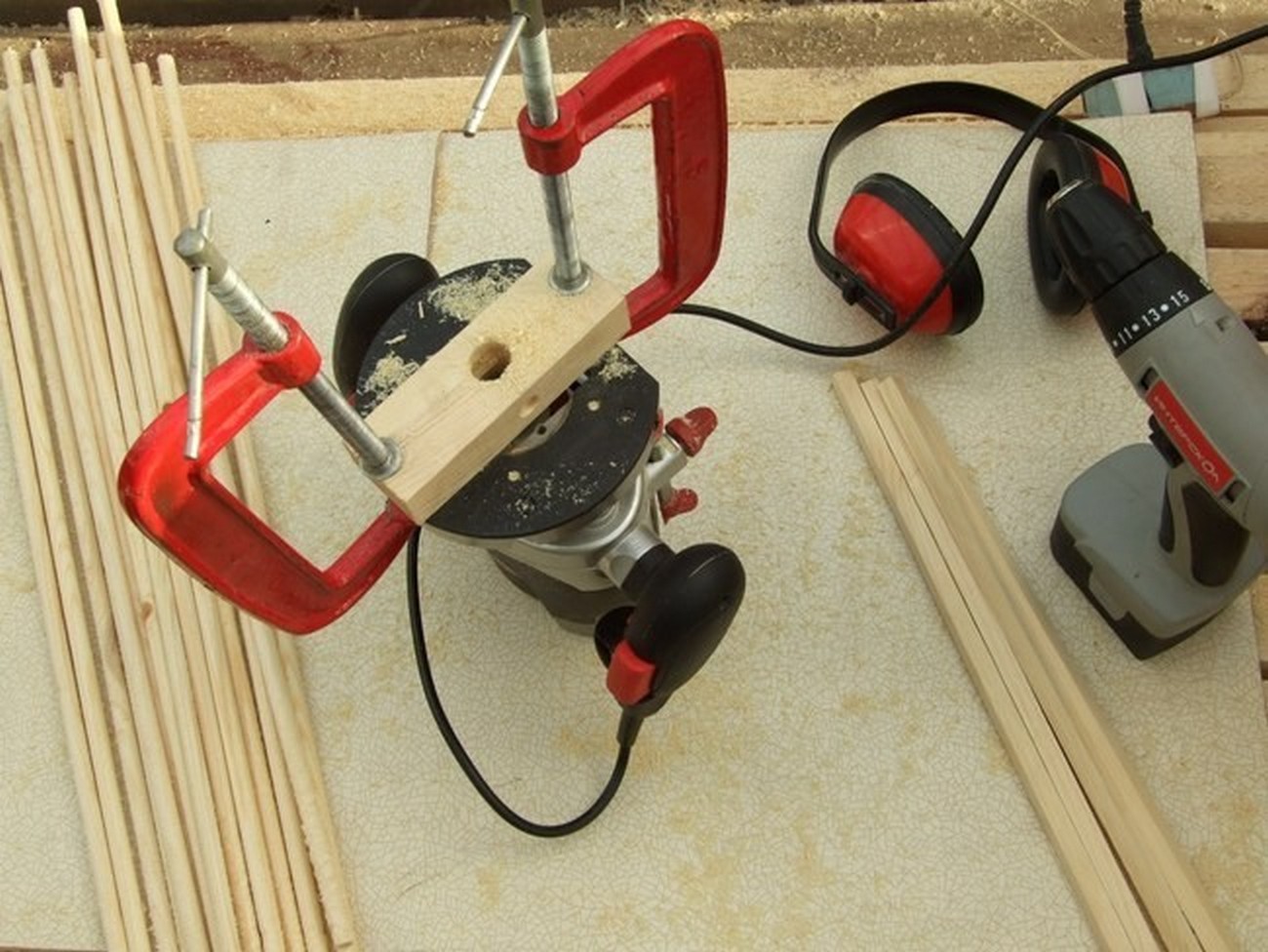

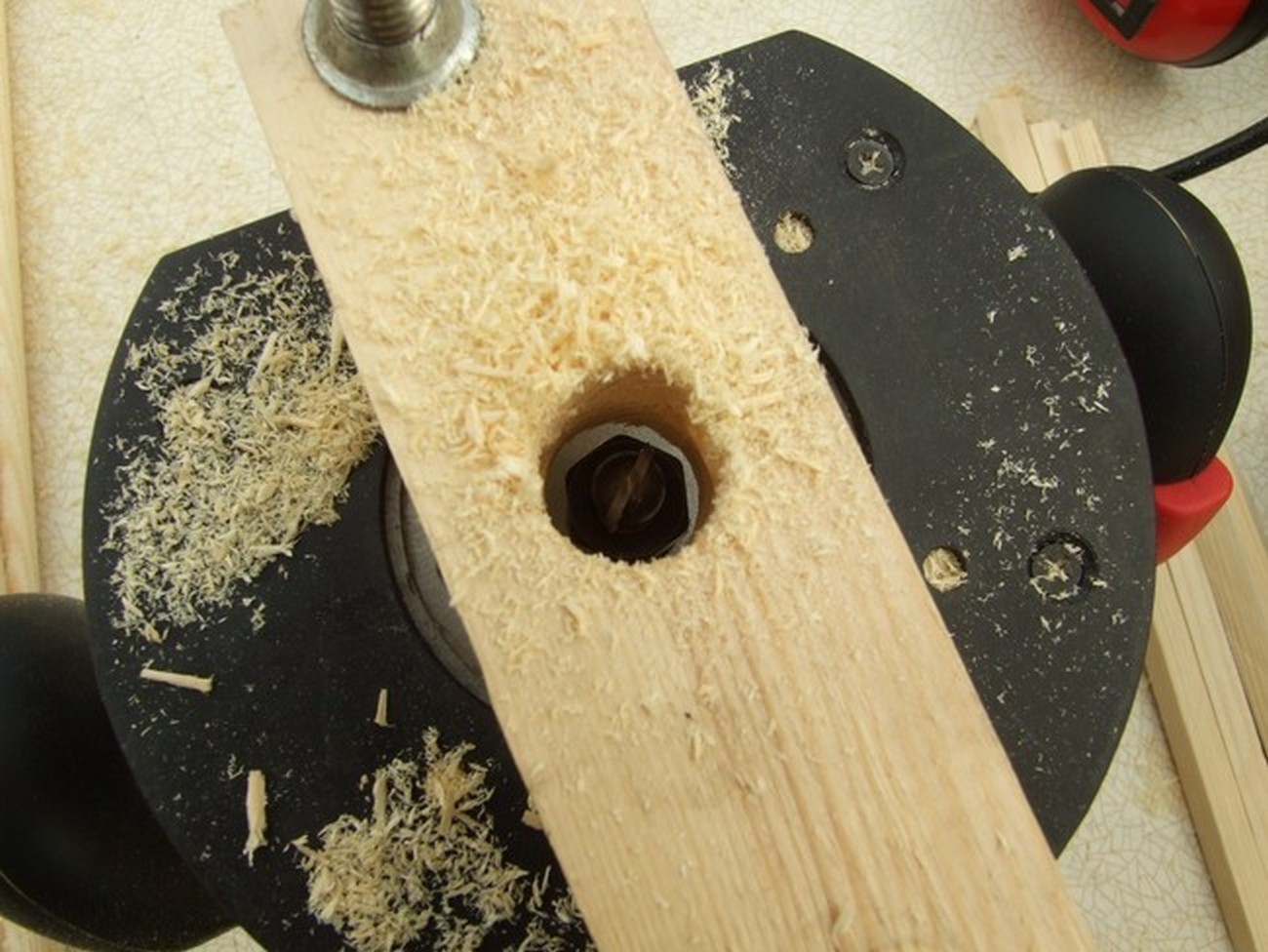

Фото 15. Вид на фрезу. Можно использовать любую пазовую (без упорного подшипника), её положение настраивается
Фото 16. Положение всех участников при работе
Фото 17. Палочки после фрезеровки имеют грубоватую ершистую поверхность. Отшлифовал её наждачкой средней крупности

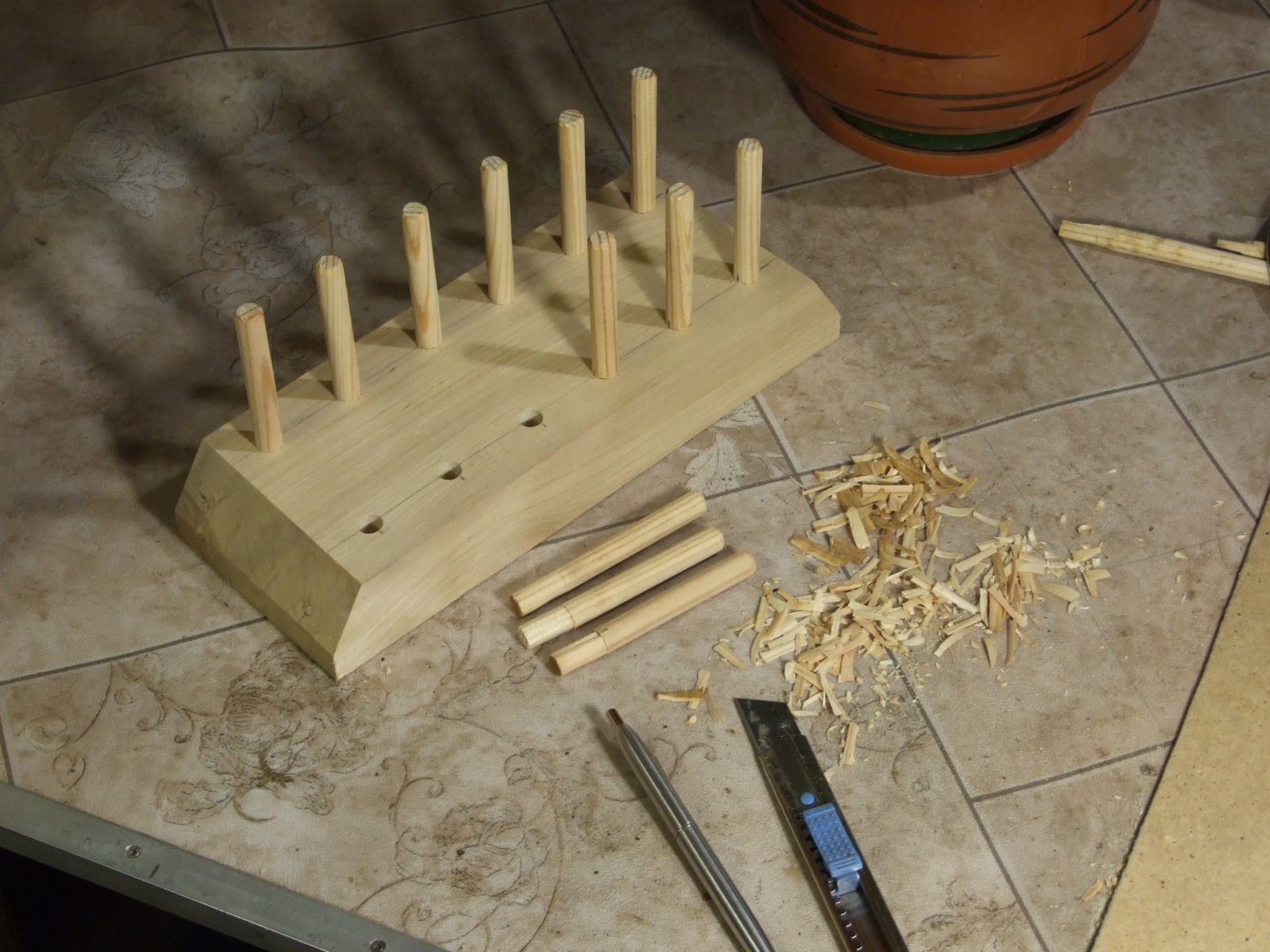

Фото 18. Нарезал заготовок-колышков мелкозубой пилой. Диаметр палочек подобрал так, чтобы после шлифовки они были чуть толще посадочных отверстий — острым ножом подогнал детали, макнул в столярный ПВА, забил в штатив

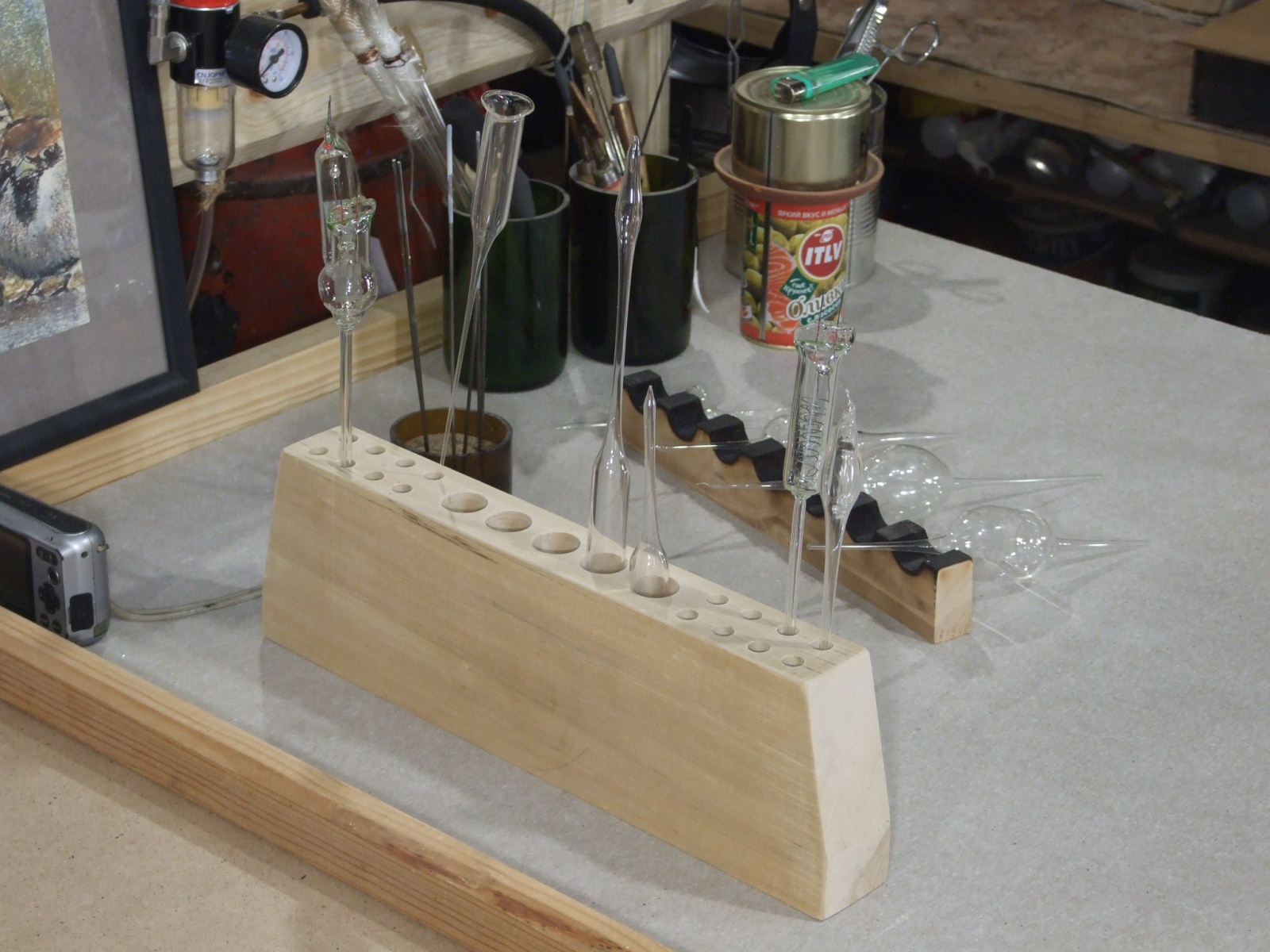

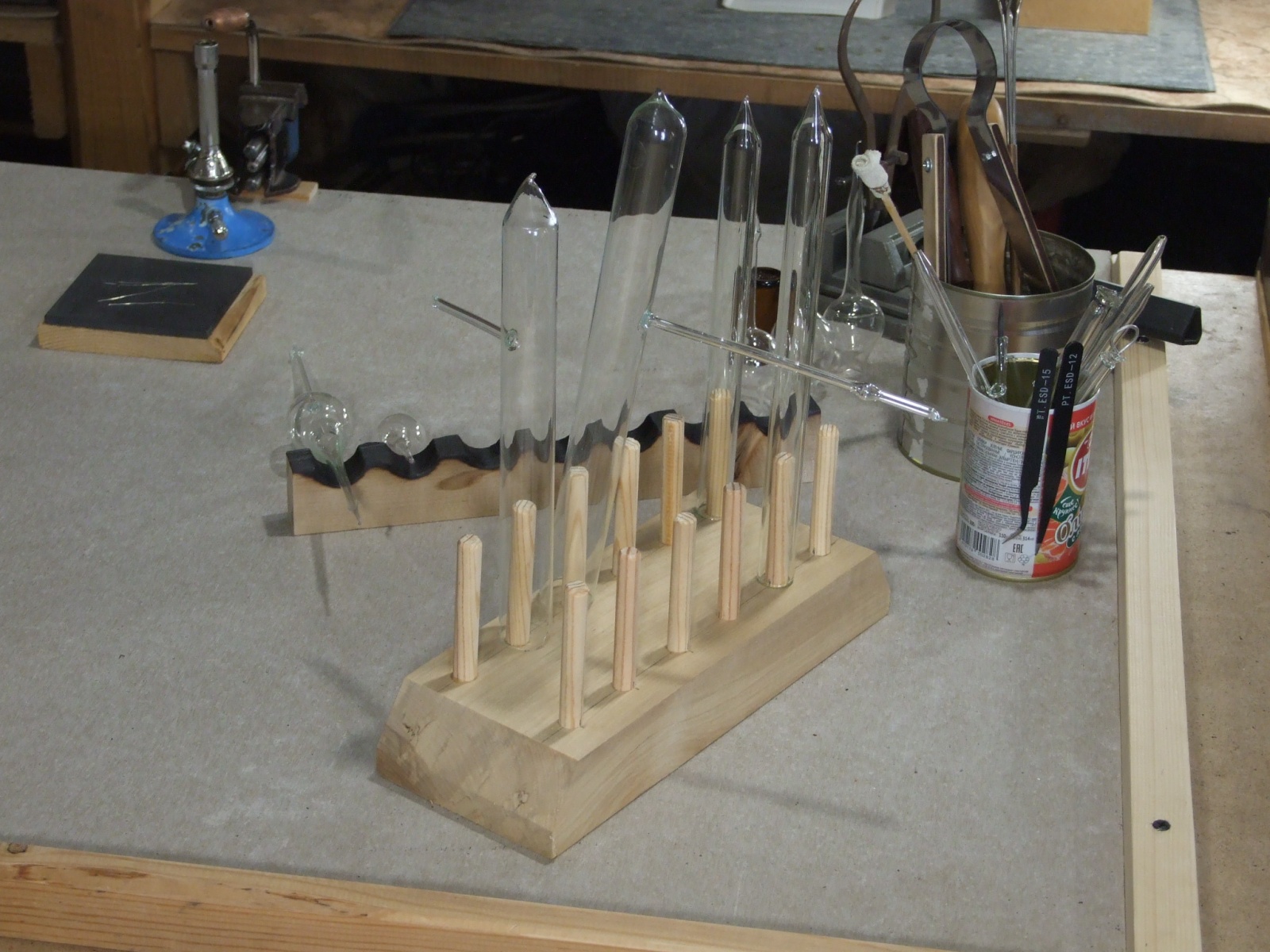

Фото 19. Готовые штативы-подставки на рабочем столе
Фото 20. Готовые штативы-подставки на рабочем столе

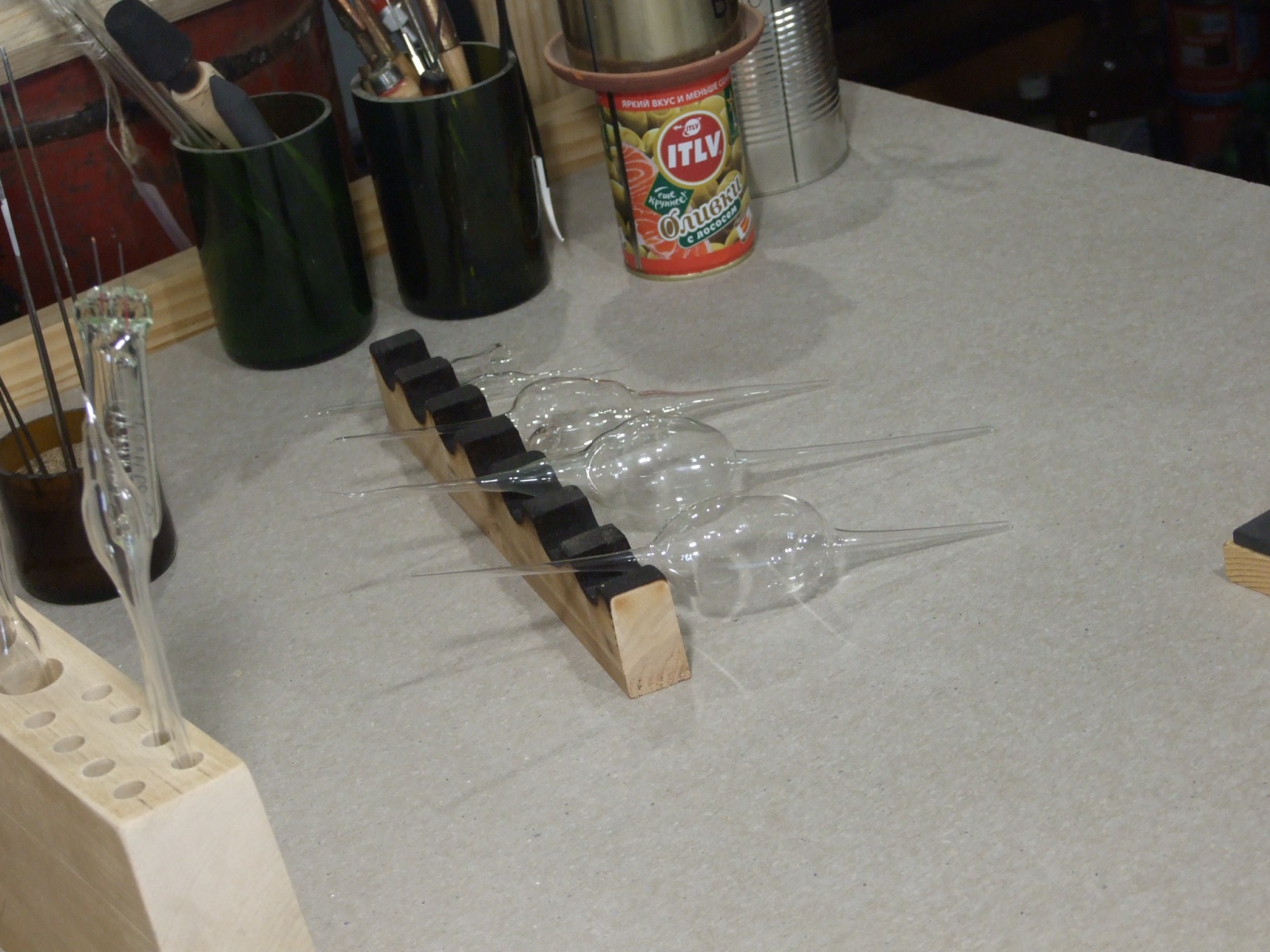

Фото 21. Подставка для горячего стекла и инструмента

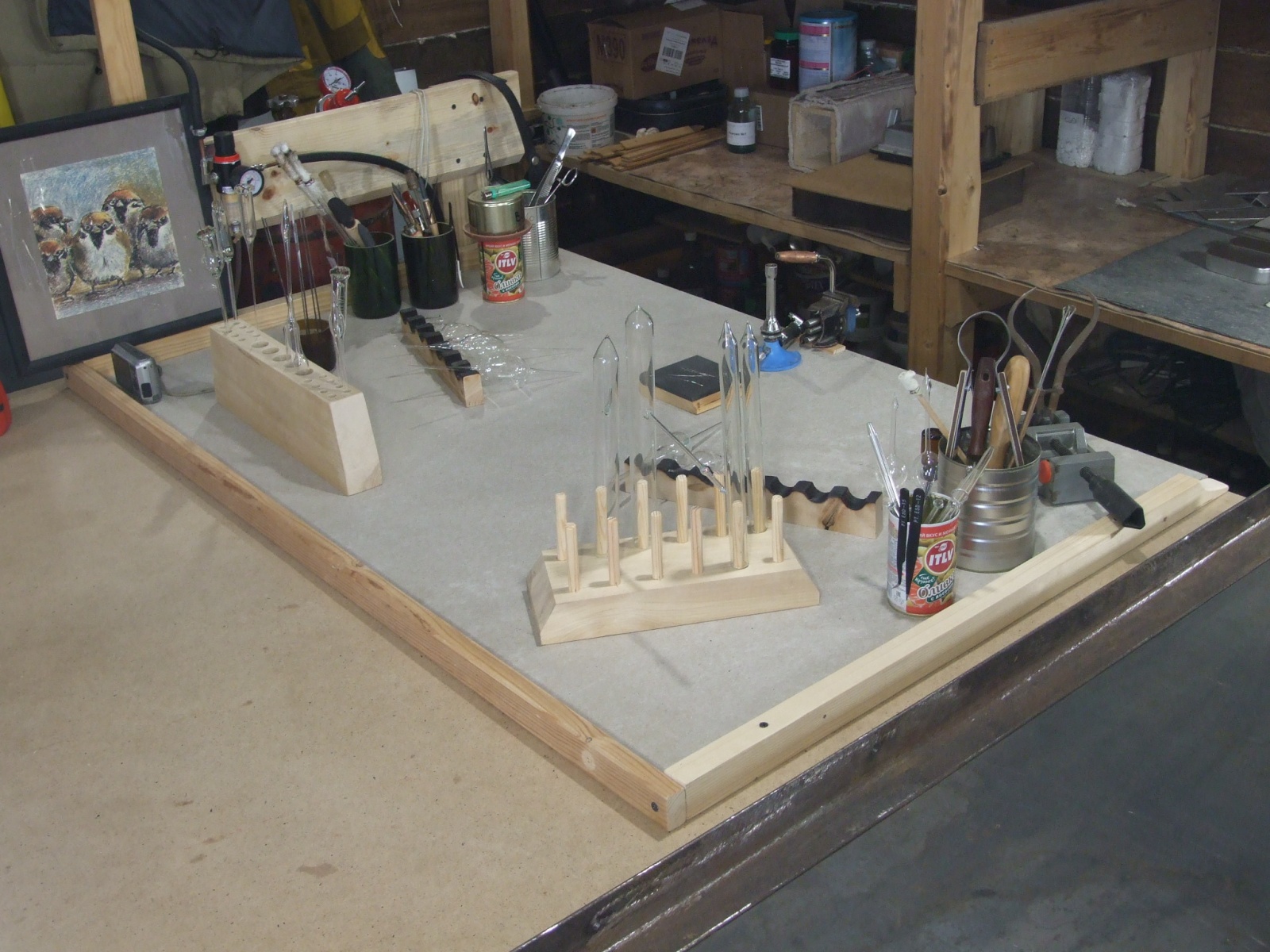

Фото 22. Штативы-подставки на рабочем столе. Хорошо видно и обновлённое его покрытие — куцый лист не особенно огнестойкого паронита заменил на большую твёрдую спецплиту толщиной 10 мм. Материал — нечто современное, отчасти похожее на хрестоматийный асбоцемент, но легче и теплее, с вкраплениями слюды. Плотный, твёрдый, надёжный. Не поленился сделать рекомендуемые классиками бортики — порывшись в деревянном хламе, отобрал подходящие заготовки, прострогал, отпилил в размер, собрал и в нескольких местах прихватил к столу саморезами
Сварочный стол
Для изучения азов аргоновой сварки отвёл часть этого же большого стола под общим вытяжным зонтом. Положил на рабочую поверхность имеющийся нетонкий стальной лист, теплоизолировал его от деревянного стола такой же, как и у стеклодувного места, плитой.

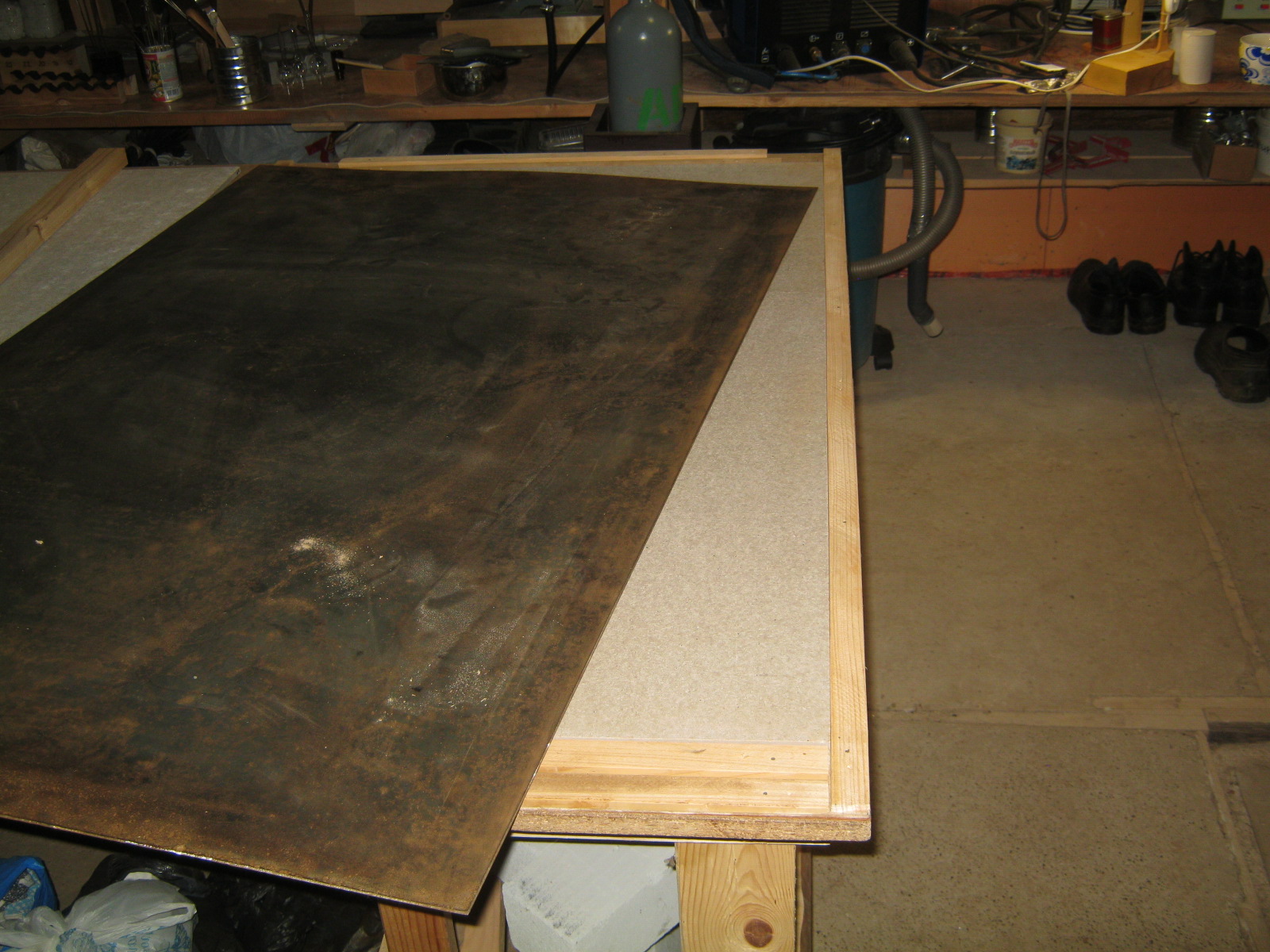

Фото 23. Покрытие сварочного места, теплоизоляция

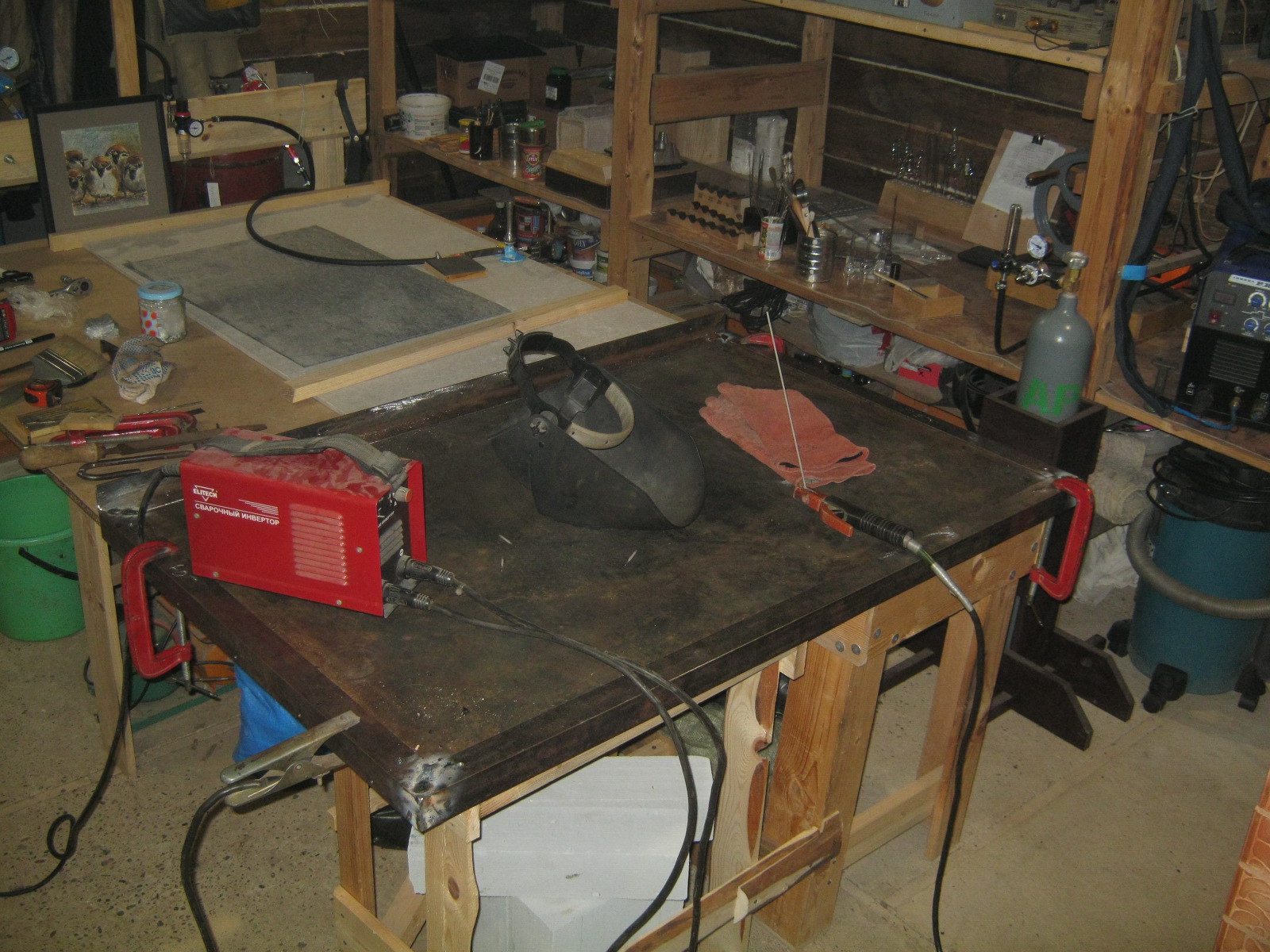

Фото 24. Нашедшийся стальной лист-покрытие оказался несколько меньше ширины основного стола и требовал культурного обрамления — из мощного уголка выкроил и собрал раму, прикрепил её к столешнице длинными винтиками насквозь

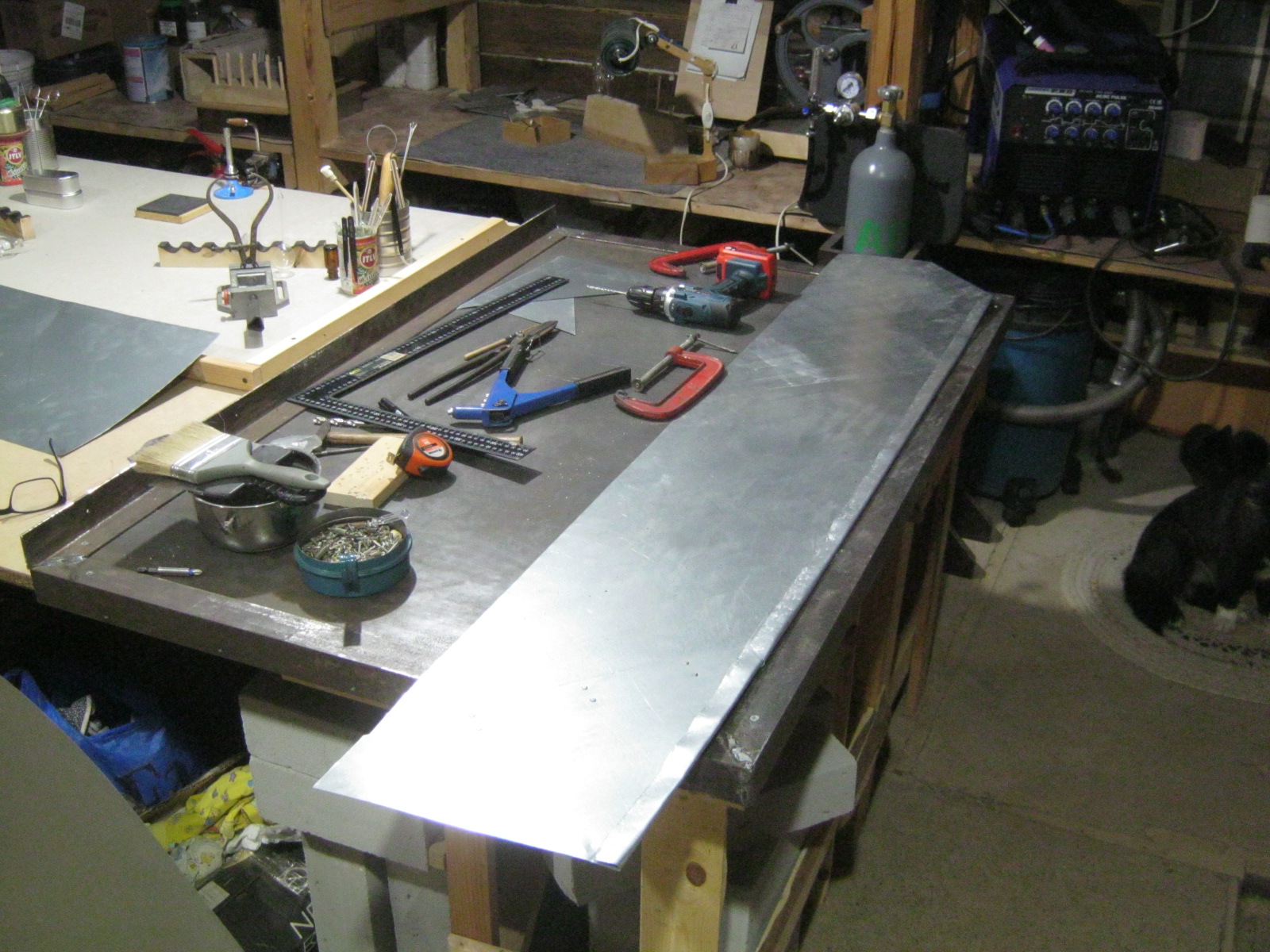

Фото 25. В отличие от других видов сварки, аргоновая протекает куда как спокойнее и без характерных фейерверков. Мастерская, однако деревянная, и дополнительной противопожарной мерой будет металлическое ограждение сварочного места. Выполнил его из оцинкованной стали — с пользой утилизировал обрезки, оставшиеся при изготовлении вытяжного зонта. На фото — самая длинная деталь, её пришлось склепать из двух частей

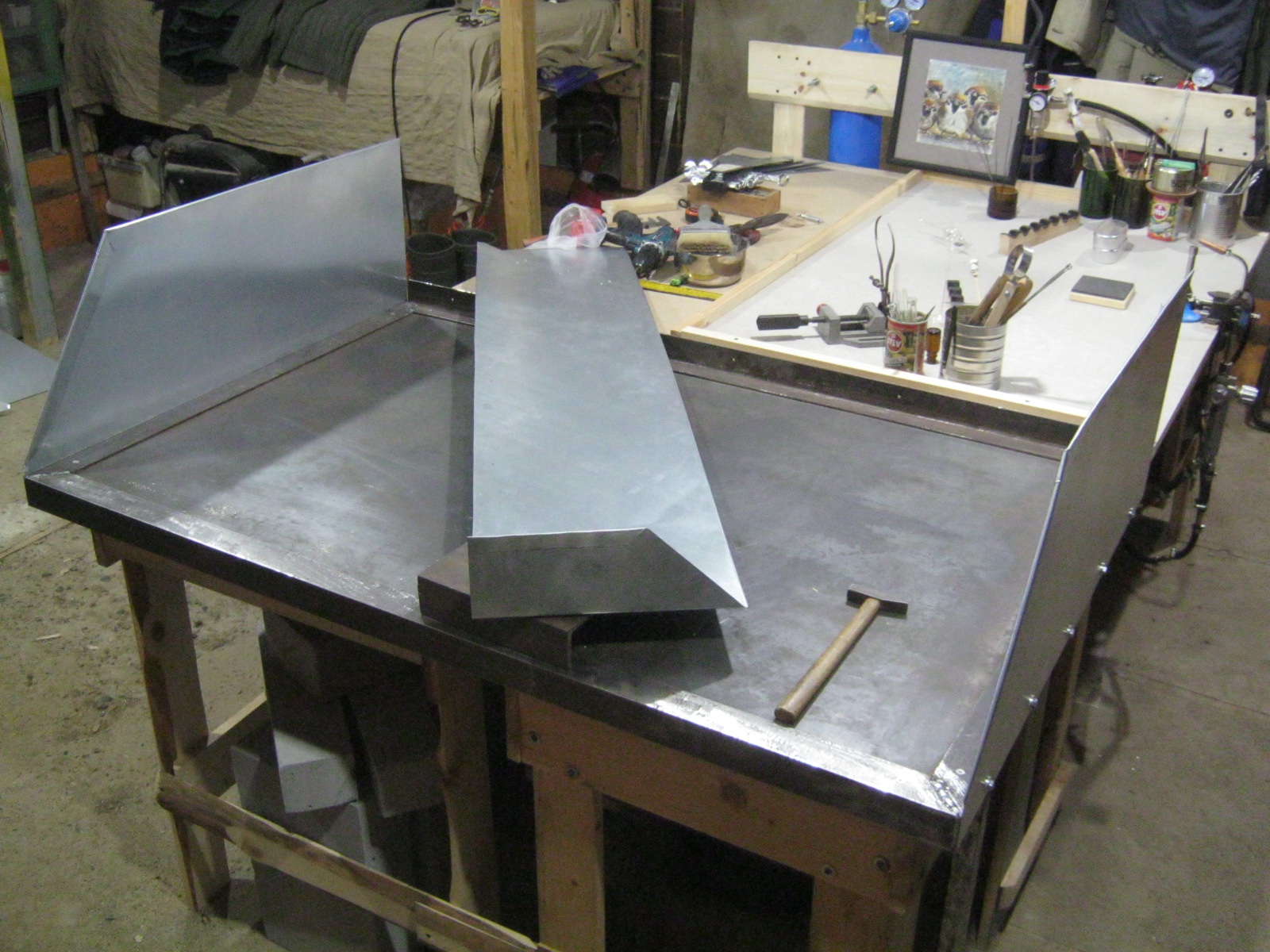

Фото 26. Две коротких боковых стороны изготовлены, подогнаны и закреплены на раме стола

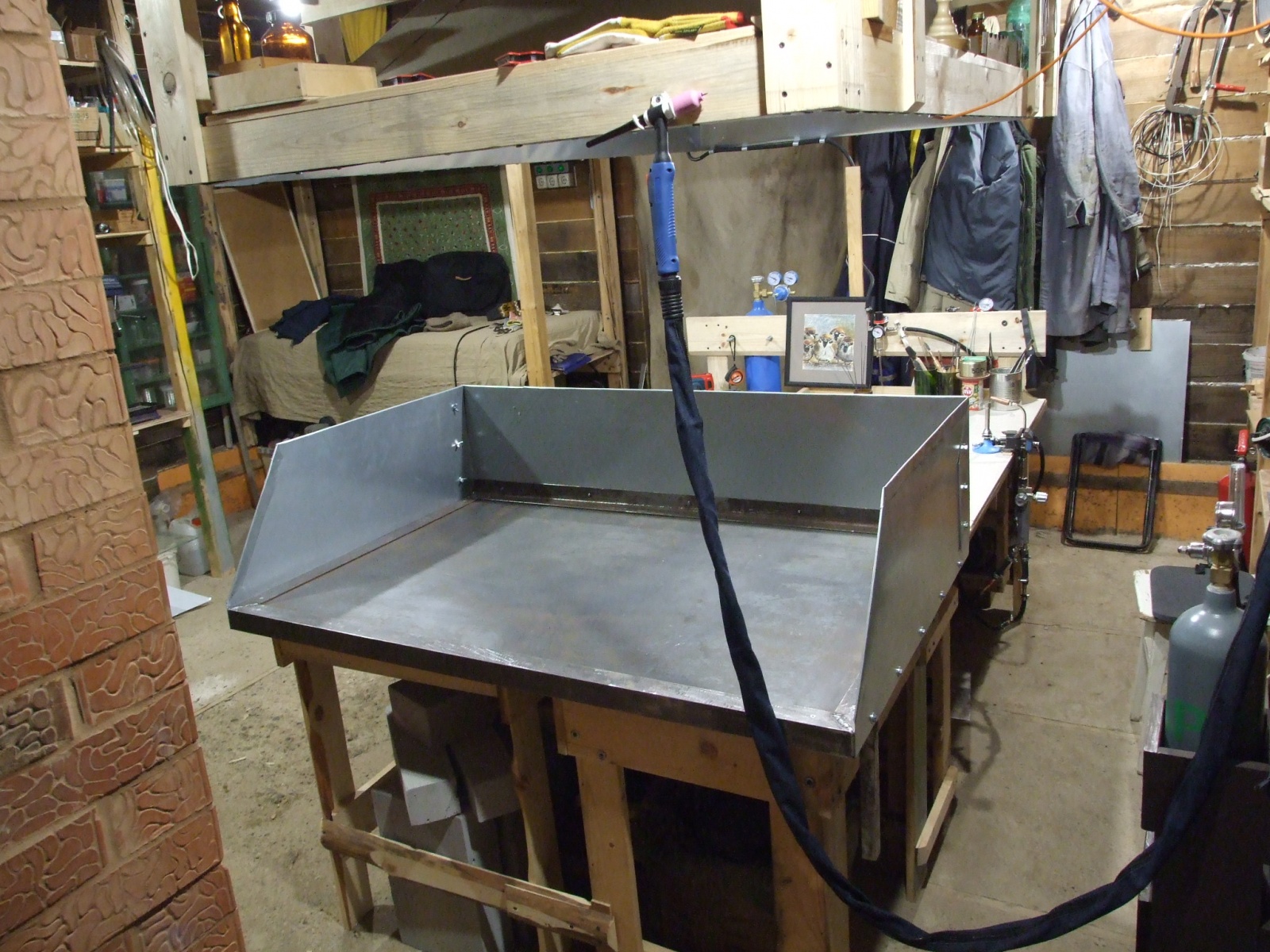

Фото 27. Сварочное рабочее место в сборе, вид сзади. Ограждение съёмное, состоит из трёх отдельных деталей, соединённых вместе, и крепящихся к раме стола коротенькими болтиками М6. Открытые торцы листов снабдил отбортовкой

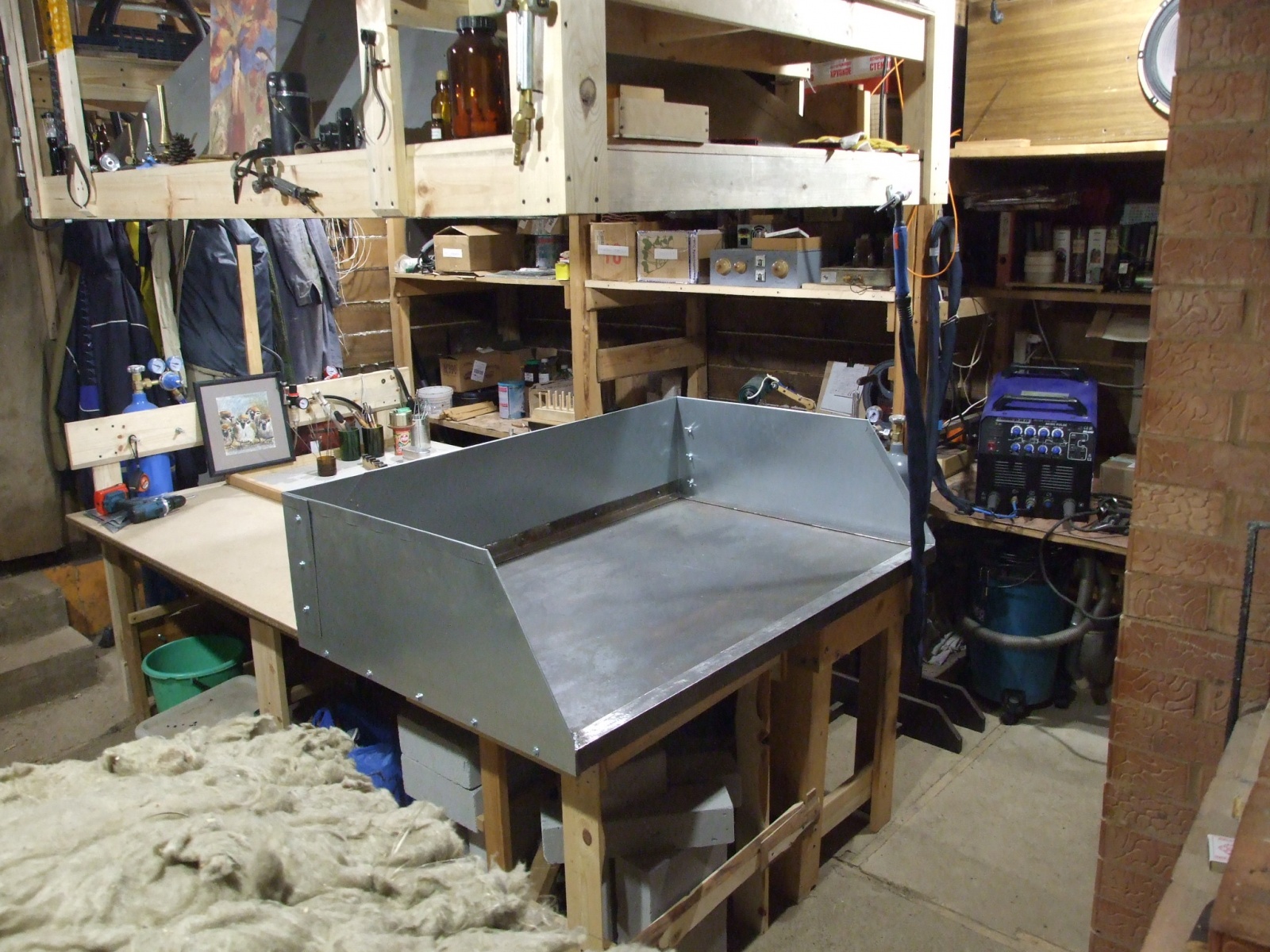

Фото 28
Фото 29
Видеонаблюдение
Деревянная мастерская с деревянной же мебелью, имеет печное отопление, здесь периодически проводятся огневые и горячие работы. Несмотря на пожарную сигнализацию, в ответственные моменты сердце не месте — приходится бегать из дома поблизости, смотреть всё ли в порядке.
Фото 30. Недорого и просто сократить число контрольно-проверочных рейсов помогла обычная видеоняня, работающая по радио. Приём на родительском блоке через десяток метров и сквозь две деревянных стены, отличный. Приборчик сигнализирует и о превышении нормальной температуры в помещении с камерой, что тоже полезно в смысле обнаружения потенциальных возгораний

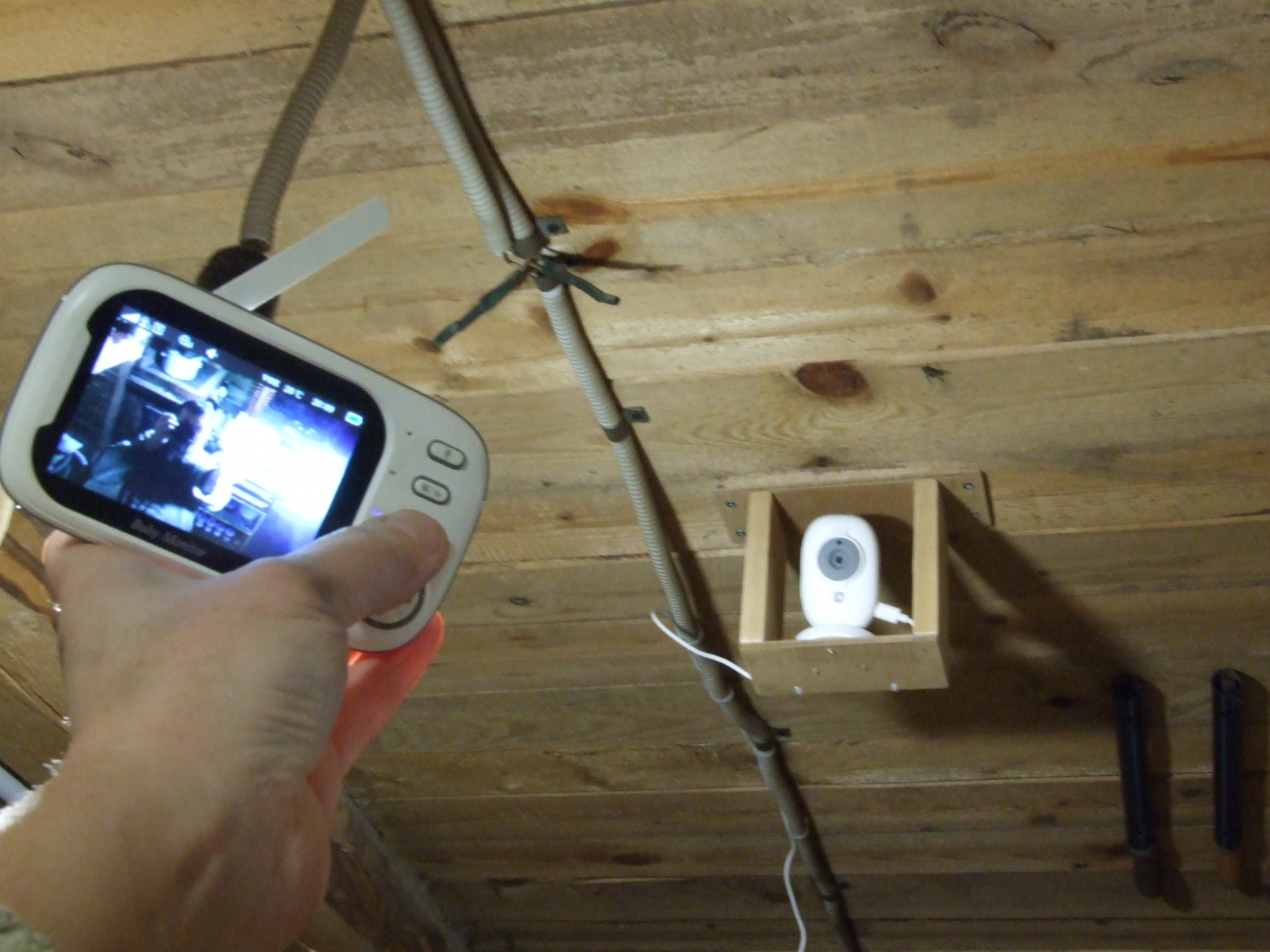

Фото 31. Единственный нянин недочёт — отсутствие энергонезависимой памяти и при нужном размещении камеры вверх тормашками, картинку на родительском блоке после каждого включения приходится снова переворачивать рядом манипуляций кнопками. Простейший кронштейн для камеры, собранный из столярного хлама на ПВА и мелкие гвоздики, решил вопрос
Электричество
Первое дело в технической мастерской — удобное распределение электричества. Розеток не жалеть! — вот наш девиз. Долой удлинители-переноски и разветвители-тройники. Много и разного света тоже не повредит.
Фото 32. Несколько появившихся электроприборов, в том числе и помянутая аргоновая сварка, требовали культурного подключения. На фото — исторический распределительный в мастерской щиток в жестяной коробке, постепенно обросший, а местами и потерявший актуальность — теперь загромождённый стеллажом, с трудным доступом, тесной коробкой и ненужным электромеханическим, гудящим и скрежещущим, счётчиком. Узел по необходимости дополнен электричеством трёхфазным, и часть обычных нагрузок питается от него, часть же от старой однофазной линии, словом, как-то всё криво
Фото 33. Собравшись с духом, недрогнувшей рукой разворотил это осиное гнездо — надыбал по закромам гофрошланг и кабель, приобрёл крупную, на вырост, распределительную коробку, дополнительные автоматические выключатели и розетки. Установил в удобном месте, проложил, закрепил, соединил. Серенькая рифлёная трубка для проводов выглядит приятнее, чем ходовой угловатый короб, но иметь с ней дело сложнее. В иных моментах работы можно было найти некоторое сходство со скульптурной группой «Лаокоон борющийся со змеями», впрочем, целеустремлённость и энтузиазм победили

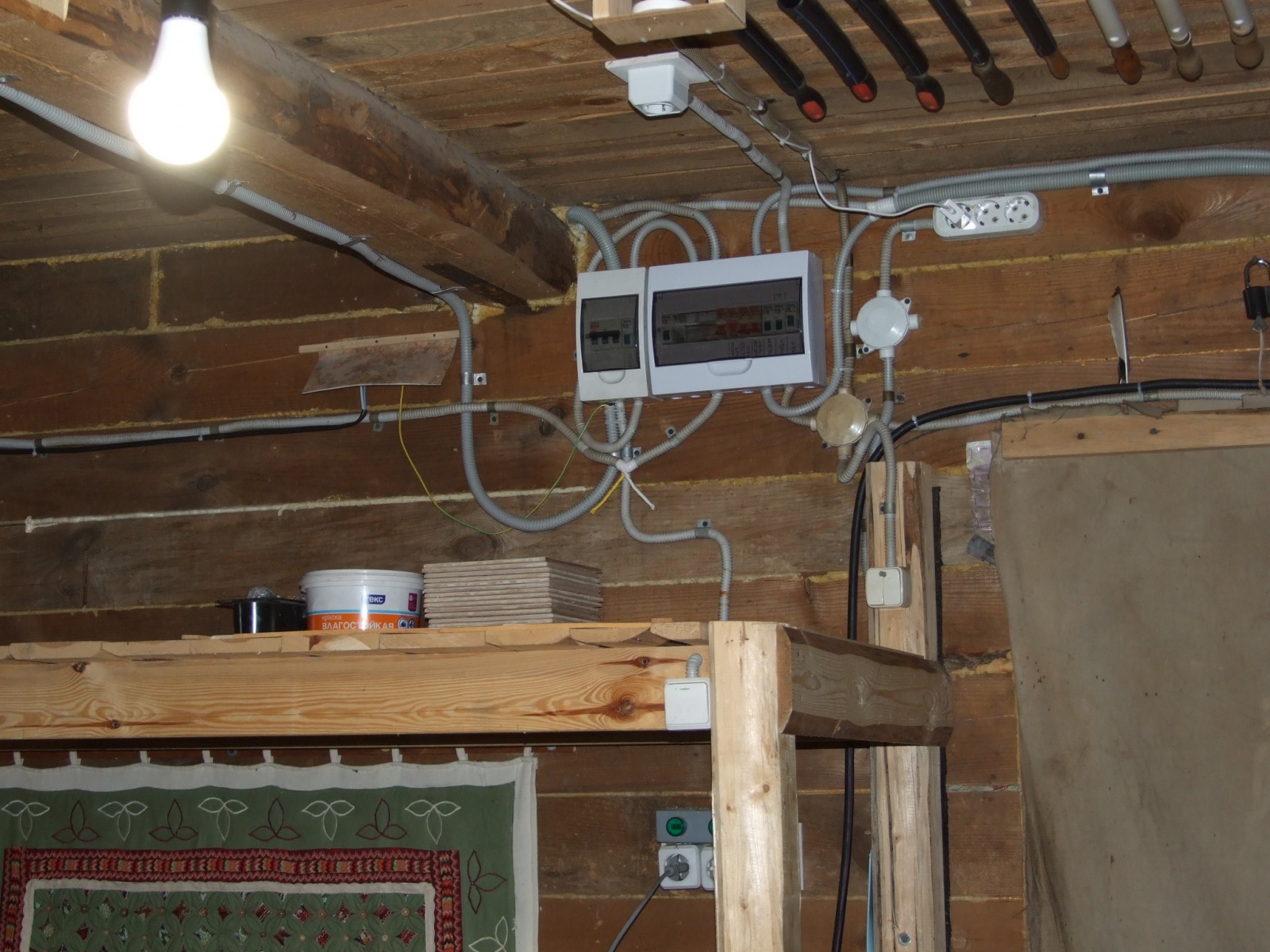

Фото 34. Итог работ. Распределительный щиток перенесён к двери, где со ступеней к нему легко дотянуться. Теперь при выходе легко полностью обесточить мастерскую, щёлкнув общим рубильником. Все нагрузки питаются от одной трёхфазной линии, никакой путаницы и разлада. Электрооборудование мастерской дополнено пятью блоками мощных розеток в нужных местах. В коробке осталось место для расширения и совершенствования, например, установки дополнительных защитных модулей
Огнетушитель
Принятые меры дополнены средствами активными; имевшийся и уже показавший себя в деле выше всяких похвал, но отчасти разряженный, углекислотный огнетушитель, перезаряжен, к нему приобретён свежий и более крупный собрат с хоботом.
Фото 35. Новый и старый огнетушители. Последний перезаправлен — обязательная процедура раз в пять лет. Интересно, что маркировка старых, например, ОУ-5 подразумевает объём баллона, в новых же аналогах цифрой обозначена масса содержащейся углекислоты. Современный ОУ-5 (слева на фото, со шлангом) крупнее, тяжелее, однако недалеко переносить его всё ещё удобно
Выводы
В результате проделанного, работать в мастерской стало удобнее и безопаснее, а находится приятнее. Открылись новые перспективы и горизонты, потирая руки, хожу и жмурюсь от удовольствия!
На благо всех разумных существ, Babay Mazay, декабрь, 2024 г.
