Методы объяснения моделей — практичный инструмент для понимания модели, оценки её точности и стабильности. Однако, часто можно столкнуться с ситуацией, когда фреймворк, в котором метод реализован, просто не "дружит" с реализацией модели. В этом туториале хочу подробно показать CAM (class activation map) для объяснения моделей зрения.
Почему CAM?
Class Activation Maps (CAM) — базовый инструмент для визуализации того, какие области изображения наиболее важны для модели при принятии решения. Он позволяет понять:
-
Какие признаки извлекает модель на разных слоях свертки;
-
Какие зоны изображения вносят вклад в прогноз конкретного класса;
Кроме того, с практической точки зрения:
-
Его почти всегда можно реализовать руками (если у вас есть задача классификации и сверточный слой);
-
Его можно использовать практически в любой задаче классификации с использованием сверточных нейронных сетей.
В процессе туториала я буду использовать YOLO NAS S
из библиотеки super-gradients,
фреймворк PyTorch
и набор данных, включающий изображения с различными животными (коровами, овечками и другими).
В общем, прошу к чтению!
А зовут меня Сабрина. Сейчас я заканчиваю бакалавриат, пишу дипломную работу по интерпретируемости и намеренна идти дальше. Саму область explainable AI я исследую уже 3 года, и просто безумно её люблю. Рада видеть вас среди читателей!
План туториала:
-
Подготовка данных и загрузка модели YOLO NAS S.
-
Извлечение карт активации классов (CAM).
-
Анализ работы модели: что извлекает
backbone
, что делаетhead
. -
Выводы и анализ результатов.
1. Модель, данные и фреймворк
Используем предобученную YOLO NAS S, реализованную в библиотеке super-gradients
. Как пишут разработчики — бибилотека предоставляет готовые к использованию state-of-the-art (SOTA) модели, а также инструменты для обучения и развертывания моделей. Преимущества библиотеки (если кратко) описаны такие:
-
Поддержка различных задач компьютерного зрения: классификация, детекция объектов, сегментация и другие.
-
Готовые модели: доступны предобученные модели, включая YOLO-NAS и YOLO-NAS-POSE.
Загрузка простая. Процесс инференса — тоже.
from super_gradients.training import models
from super_gradients.common.object_names import Models
model = models.get(Models.YOLO_NAS_S, pretrained_weights="coco")
model.eval();
Данные выложены на GitHub. Вы можете скачать их по ссылке (архив) или следовать туториалу в ноутбуке.
2. CAM: извлечение и теория
Class Activation Maps (CAM) — это базовый метод в explainable AI, который позволяет визуализировать, какие области изображения наиболее важны для модели при принятии решения. Построение таких карт активаций основано на идее сверточных нейронных сетей — если мы начнем разворачивать CNN, то обнаружим, что полносвязный слой, отвечающий за классификацию, содержит столько наборов весов, сколько классов прогнозирует модель — например, для модели, обученной на Imagenet, мы будем иметь 1000 наборов.
Из этого факта и строится идея карты активации класса — значения карт признаков, получаемых на предпоследнем сверточном слое, домножаются на веса определенного класса. А именно построение CAM проводится по формуле:
где:
-
— карта активации модели для 𝑘-го класса на последнем сверточном слое (осуществляющем классификацию);
-
— веса, соответствующие 𝑘−му классу, взятые из выходного слоя классификатора;
Обычно, CAM строится по последнему слою CNN, слою перед Global Average Pooling. Но так как у нас иная архитектура, слой выбираем иным образом.
Выбор слоя
Архитектура моделей YOLO NAS (You Only Look Once) включает в себя части backbone
, head
(головы) и neck
(шеи).
-
Задача
backbone
— извлечение признаков и особенностей изображения. -
Задача
neck
— это передача признаков, полученных из backbone (основной части сети, которая извлекает особенности из изображения), в head. -
Задача
head
— "принять решение" о том, какой объект присутствует на изображении (классификация), а также вычислить координаты и размеры ограничивающих рамок (локализация).
Чтобы посмотреть всю архитектуру сети, достаточно выполнить команду: model
. Чтобы обратиться к какой либо части — указать её название через .
:
-
model.backbone
-
model.neck
-
model.heads

Примечание 1:
Сами CAM по определнию строится именно на головах, так как из них можно извлечь веса, которые добавляются к прогнозу и отвечают за конкретный класс. Для backbone
просто визуализируем активации (activations maps).
Примечание 2:

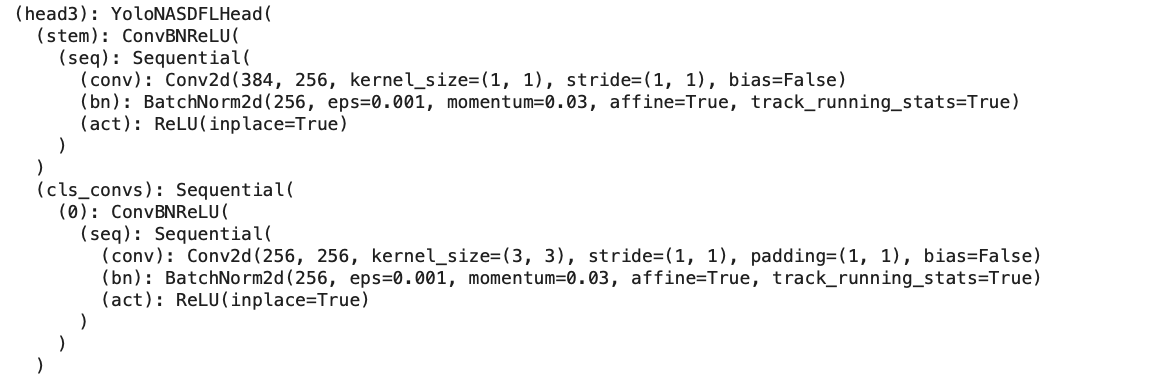

У каждой головы есть блок cls_convs
— отвечающий за свертки классификации и cls_pred
— за прогноз. С них будем извлекать свертки и веса класса соответственно.

Подытожим — при построении карт посмотрим:
-
какие карты сверток модель получает на выходе из различных этапов
backbone
, чтобы посмотреть на признаки -
как признаки отвечают за прогноз в
heads
— головах. На них и построим карты активации классов (CAM).
Извлечение карт активаций
Для извлечения карт используется Hook
— метод PyTorch, который позволяет "подключаться" к слоям сети для извлечения информации (например, выходных активаций или градиентов).
Основные возможности Hook:
-
Перехват выходов слоя при прямом проходе (forward hook).
-
Возможность изменять или анализировать градиенты при обратном проходе (backward hook).
# Простой класс Hook
class Hook():
def __init__(self, m):
self.hook = m.register_forward_hook(self.hook_func) #цепляемся за forward проход слоя m, переданного при инициализации
def hook_func(self, module, input, output):
# self.features = ((output.cpu()).data).numpy()
self.features = output.detach().cpu().numpy() #получаем output слоя и преобразуем в numpy массив
def remove(self):
self.hook.remove()
После написания, hook нужно прикрепить — то есть в него нужно просто передать слой. Для этого, в свою очередь, слой нужно из модели достать. Наиболее удобно доставать слои, используя атрибуты модели.
У модели YOLO NAS S можно получить доступ к её основным компонентам через атрибуты model.backbone
, model.neck
, model.heads
. И далее можно детализировать доступ, указывая конкретные подкомпоненты через .
или извлекая их через ._modules
и обращаясь как к значениям словаря.
Пример для stage1
:
stage1_layer = model.backbone.stage1.blocks._modules['bottlenecks']._modules['1'].cv2._modules['branch_1x1']
Пример для head1
:
final_layer_head3 = model.heads.head3.cls_convs._modules['0']._modules['seq'][0]
Кода слой извлечен, достаточно передать его в Hook:
act_maps_stage1 = Hook(stage1_layer)
Извлечение карт
Для получения карт, достаточно пропустить изображение через модель. В контексте super-gradients
важно при инференсе указать параметр fuse_model=False
, иначе теряется информативность карт.
act_maps_stage1 = Hook(stage1_layer)
act_maps_stage2 = Hook(stage2_layer)
act_maps_stage3 = Hook(stage3_layer)
act_maps_stage4 = Hook(stage4_layer)
result = model.predict(img, fuse_model=False, conf=0.8)
act_maps_stage1.remove()
act_maps_stage2.remove()
act_maps_stage3.remove()
act_maps_stage4.remove()
Удаление хуков после вызова предотвращает накопление памяти и снижает вычислительную нагрузку.
3. Анализ

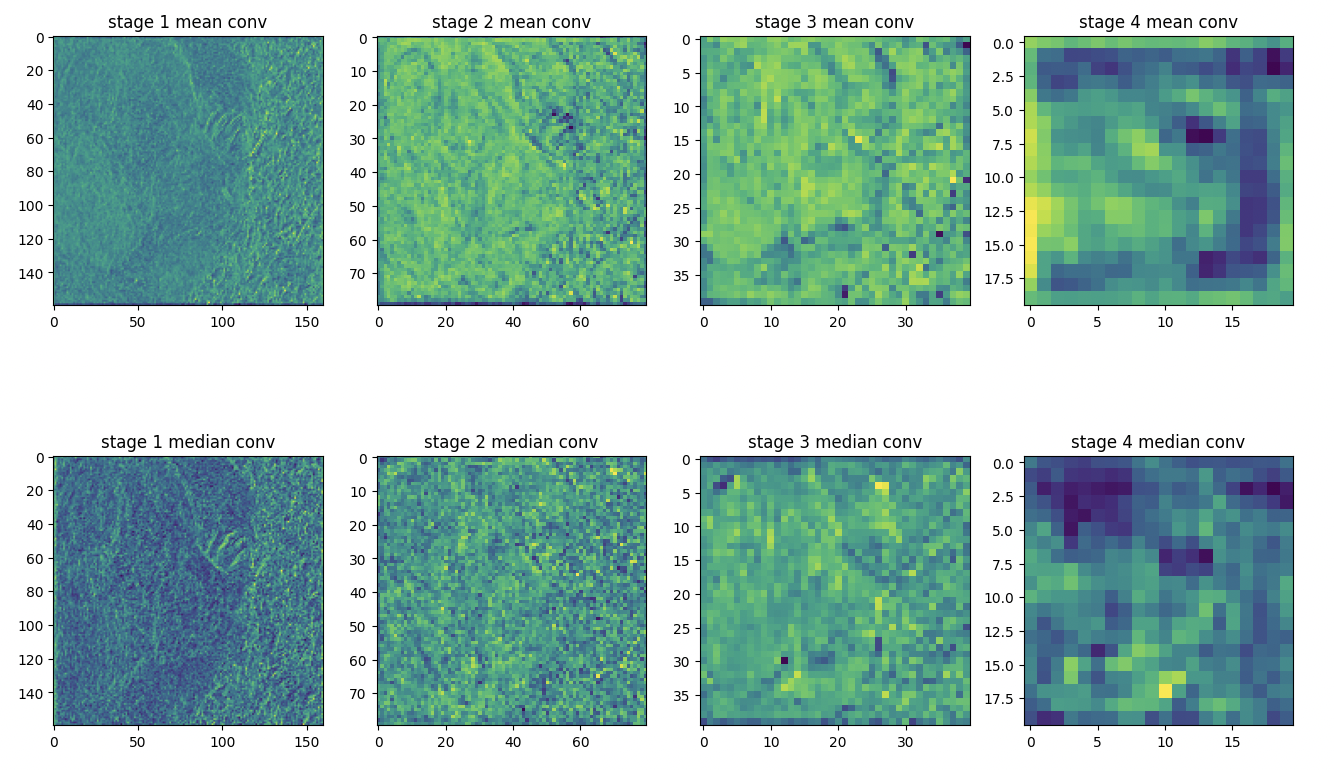

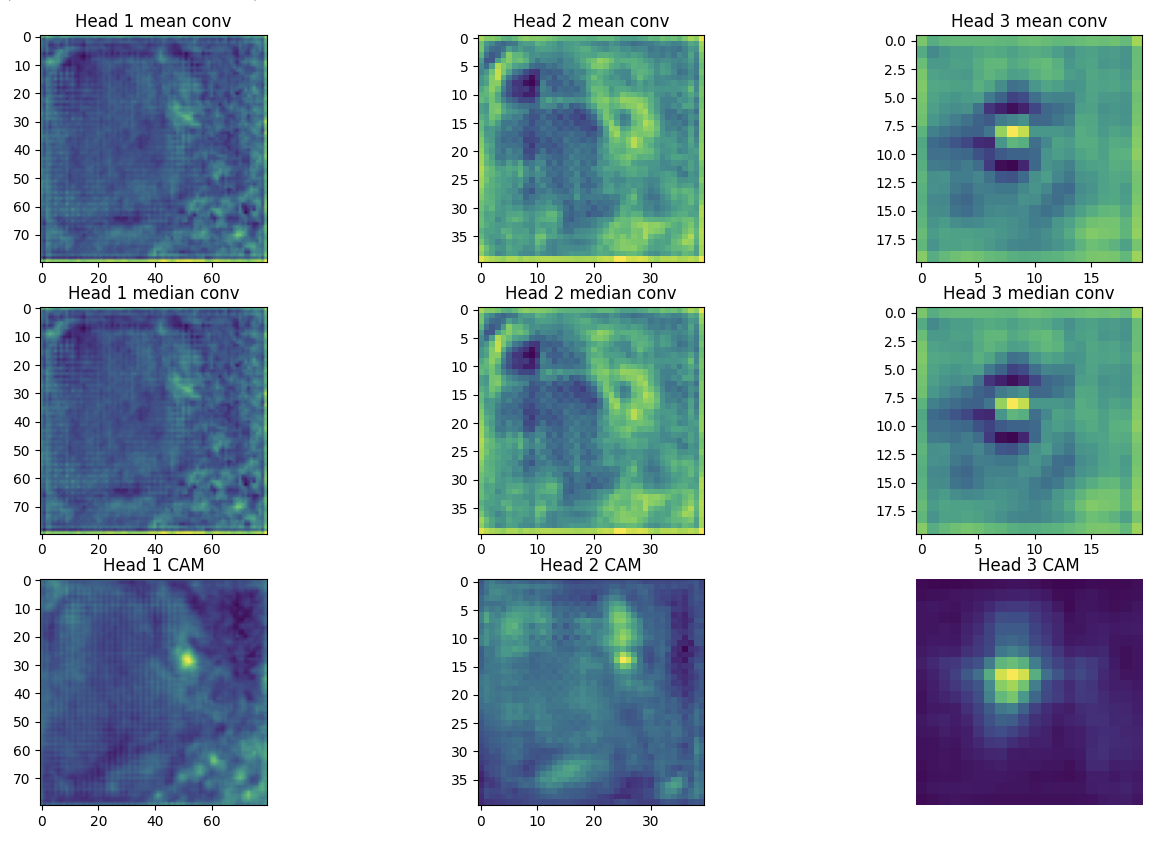

Для примера я взяла мишку на достаточно неприятном фоне. Пропустила его через модель и сняла карты активации со stages
и принятие решений о классификации из heads
. Результаты:




Что здесь видно:
-
С увеличением номера
stage
модель начинает анализировать более крупные области изображения. Это закономерно, так как каждый последующий stage обрабатывает выход предыдущего, сворачивая его в более высокоуровневые признаки. -
Медианные и средние значения активаций для
stages
различаются по силе и структуре. Однако на уровне голов они стабилизируются. Это может указывать на то, что фильтры свертки по-разному реагируют на признаки на ранних этапах, постепенно формируя обобщенные высокоуровневые представления на финальных этапах. -
Локализация усиливается с увеличением номера головы. Это соответствует архитектуре модели: голова 1 обрабатывает признаки из stage1 и stage2, тогда как головы 2 и 3 используют выходы более поздних stages, что позволяет им фокусироваться на более специфичных признаках.
Выводы и анализ результатов
Применение активационных карт и карт активации классов позволяет визуализировать, какие части входных данных оказывают наибольшее влияние на прогноз модели на каждом уровне её архитектуры.
С теоретической точки зрения это способствует более глубокому пониманию особенностей работы архитектуры, а с практической — помогает оценить стабильность модели и её реакцию на различные виды возмущений. Анализ стабильности модели, в свою очередь, позволяет выявить, насколько она чувствительна к шуму, возникающему, например, из-за помех при передаче данных, а также к другим видам искажений. Это ценно для улучшения надежности моделей в реальных условиях.
Детальный пример влияния шума на прогноз модели, я привела здесь.
Благодарю за внимание к статье! Желаю вам успешных исследований и новых открытий!
