Архитектура нейронной сети для реализации алгоритма RL с возможностью задания одновременно выполняющихся действий

Одна из классических схем нейронной сети для реализации алгоритма RL выглядит следующим образом:

Где: inputs – входы в нейронную сеть; FC – (fully connected) архитектура скрытых слоев или CNN — FC – архитектура архитектура скрытых слоев (в зависимости о того, что подается на входы); outputs – выходы сети. Часто выходы сети это softmax слой, который выдает вероятность выполнения одного из действий из набора всех возможных действий.

Недостаток данной архитектуры, в том, что сложно реализовать выбор сразу нескольких одновременно выполняемых действий.

Для решения этой проблемы предлагается архитектура с слоем маски. Предлагаемая архитектура выглядит следующим образом:

Эта архитектура полностью соответствует классической архитектуре, но также включает слой маски действий. Выход у данной архитектуры один – это значение ценности действия (группы одновременно выполняемых действий). Слой маски действий может быть реализован в соответствии с псевдокодом ниже:

import numpy as np

class Layer:
    def __init__(self, items, item_size, extra_size):
        assert(items > 0)
        assert(item_size > 0)
        assert(extra_size >= 0)
        self.items = items
        self.item_size = item_size
        self.extra_size = extra_size

    def build(self):
        self._expand_op = np.zeros((self.items, self.items*self.item_size),
		dtype=np.float32)
        for i in range(self.items):
            self._expand_op[i,i*self.item_size:(i+1)*self.item_size] = np.float32(1.0)

    def call(self, inputs, ops):
        op_mask_part = inputs[:self.items*self.item_size]
        if self.extra_size > 0:
            ext_part = inputs[self.items*self.item_size:]
        else:
            ext_part = None
        # if ops in [-0.5, 0.5] or [-0.5 .. 0.5]:
        ops1 = np.add(ops, np.float(0.5)) # optional
        extended_op = np.matmul(ops1, self._expand_op)
        if self.extra_size > 0:
            return np.concatenate((np.multiply(op_mask_part, extended_op), ext_part))
        else:
            return np.multiply(op_mask_part,extended_op)

И использование этого кода демонстрирует следующий фрагмент кода:

items = 5
item_size = 10
extra_size = 20
l = Layer(items=items, item_size=item_size, extra_size=extra_size)
l.build()
inputs = np.random.rand(items*item_size+extra_size)
ops = np.random.randint(0, 2, (items,), dtype="int")
ops = ops.astype(dtype=np.float32) - np.float32(0.5)
result = l.call(inputs,ops)

Из кода слоя видно, что для каждого действия нейронная сеть учиться формировать некоторое представление действия в виде ряда весов. И эти представления либо проходят в сеть после слоя маски или же нет. В зависимости от операции эти веса могут проходить с заданием некоторой операции над всей группой весов действия (не только умножение на [0,1]). Таким образом формируется задание действий для вычисления сетью ценность группы выполняемых действий. (В классическом случае softmax слой вычислял ценность всех действий, в предлагаемой архитектуре нейронная сеть вычисляет ценность группы выбранных действий.)

(Определение ценности действия см. например, в Р.С. Саттон, Э.Г. Барто Обучение с подкреплением.)

Примеры использования предлагаемой архитектуры

Игра Тетрис

Идея использования данной архитектуры для игры в тетрис в следующем. На входы мы подаем изображение стакана игры тетрис (один пиксель один квадратик). Мы группируем отдельные действия в группы действий. Оценка одного действия для нейронной сети это маска конечного положения фигуры в стакане. Фигура задается своими квадратиками в маске действий в слое маски действий в нейронной сети. Для выбора группы действий мы выбираем максимальную оценку действия (выход) из списка всех конечных положений текущей фигуры.

Рисунок. Показано поле (синие клетки) и падающая фигура (светло серые клетки). Конечное положение фигуры — это все возможные положения из которых фигура по правилам игры не может двигаться (не показаны).

Агент моделирующий движение автомобиля

В данном случае каждое действия разгон (несколько ускорений разгона), торможение (несколько возможных ускорений при торможении), а также несколько степеней поворота моделировалось в виде элементарных действий. Понятно, что одновременно может быть задействован поворот и одно из ускорений или же только одно действие поворота или одно действие ускорения. В данном случае архитектура позволяет задавать несколько элементарных действий одновременно для формирования комплексного действия.

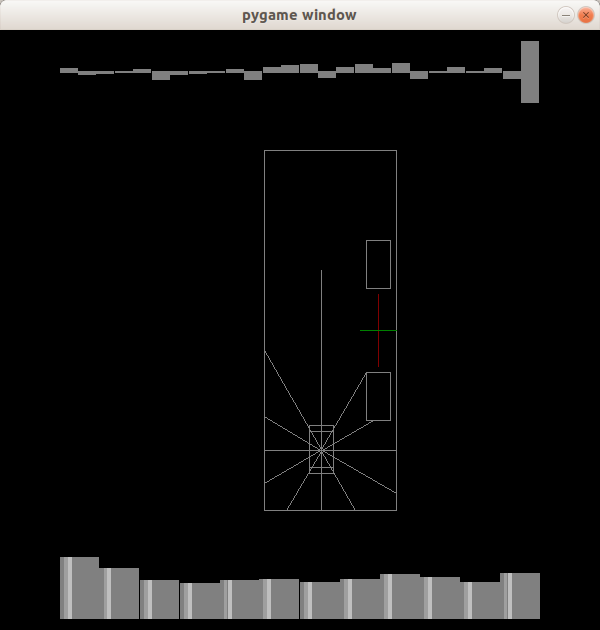

Рисунок. Кроме самого поля для выполнения действий моделью автомобиля (на котором красно-зелеными линиями обозначено цель парковки), также выводятся входы нейронной сети (внизу) и значения оценки действий для всех возможных действий в данном состоянии модели.

Другие возможные применения архитектуры

Аналогично с применением в игре тетрис архитектура может использоваться для других игр, где на поле могут задаваться ряды фигур и несколько действий одновременно (например, перемещений по игровому полю).

В робототехнике данная архитектура может выполнять роль мета-сети координирующей отдельные структурные элементы в общий ансамбль.

Также данная архитектура позволяет как использовать transfer learning для предобучения CNN части, так и наоборот в начале обучать RL часть нейронной сети, а потом уже обучать CNN часть на уже обученной RL сети на модельных данных. В примере при программировании игры тетрис был применен transfer learning с обучением в начале CNN части и FC части до слоя маски действий (то, что переноситься в результирующую сеть). В задаче паркинга ещё планирую применить обучение CNN части после обучения RL части (т.е. «вишенка» первая).

→ Исходники программы примеры можно найти по ссылке

Автор: klizardin
