Термины «базовая станция» и «вышка сотовой связи» давно и прочно вошли в наш лексикон. И если средний пользователь вспоминает об этих вещах не так часто, то уж «сотовый телефон» по привычности явно входит в десятку лидеров. Сотовой связью ежедневно пользуются сотни миллионов людей, но очень мало кто из них задумывается о том, как обеспечивается эта самая связь. И из этого меньшинства очень немногие действительно представляют всю сложность и тонкость этого инструмента связи.
С точки зрения большинства людей, установка базовой станции сотовой связи является весьма несложным делом. Достаточно повесить несколько антенн, подключить их к сети — и готово. Но такое представление в корне неверно. И поэтому мы решили рассказать о том, сколько тонкостей и нюансов возникает при монтаже базовой станции в условиях мегаполиса.
Осторожно, трафик!
Чтобы наглядно проиллюстрировать свой рассказ, мы подробно задокументировали процесс установки вышки сотовой связи на крыше здания в Москве, по адресу ул. Краснодонская, д.19, корп.2. Это двухэтажное отдельно стоящее административное здание. Мы выбрали именно этот пример потому, что на этой базовой станции не просто смонтирована маленький кронштейн для подвески антенн, а установлена 5-секционная вышка высотой 15 м. Но начнём по порядку.
Подготовка и проектирование
Работа по установке базовой станции начинается с поиска подходящего объекта. Когда он найден, с его владельцем заключается договор аренды. Определяется необходимое расположение антенн будущей станции, масса полезной нагрузки, и исходя из этого проектируются металлоконструкции. При этом учитывается несущая способность элементов конструкции самого здания.
На каждую установленную базовую станцию оформляется комплект документации (толщиной почти 5 см). Помимо прочего, здесь указано множество параметров будущей конструкции: её расположение на объекте, габаритные размеры, общий вес, расположение точек опоры, потребляемые напряжение и мощность, и так далее.
В этой папке собрана исчерпывающая информация:
• Проектная документация,
• Копии ведомостей, лицензий, сертификатов и заключений соответствия на все элементы, вплоть до гаек и краски,
• Рабочая документация на оборудование, металлические конструкции, архитектурно-строительное решение, молниезащиту.
• Санитарно-эпидемиологическое заключение о безопасности станции для жителей окружающих домов.

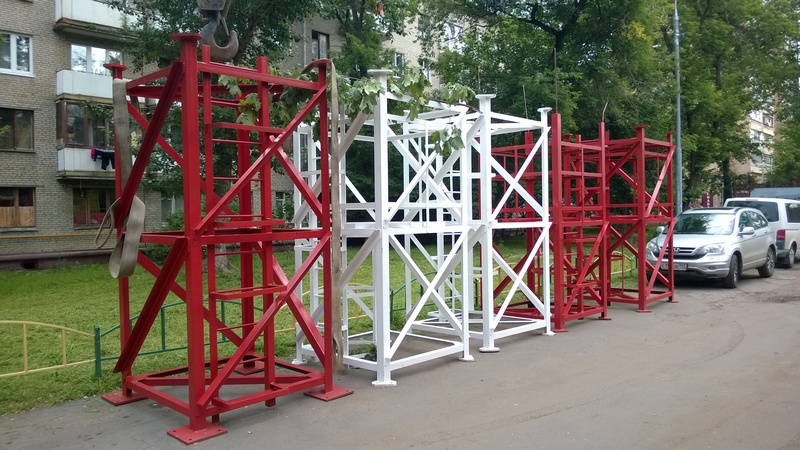

Вернёмся к нашей вышке. После согласования и утверждения проекта, на заводе были изготовлены отдельно платформа и пять сегментов вышки. Поскольку в данном случае речь шла о довольно тяжёлой конструкции, то её необходимо было установить на несущие стены здания. Для этого в кровле были прорезаны отверстия и проведена установка опорных балок. Они играют роль свайного фундамента для платформы, на которую в дальнейшем было смонтировано оборудование станции и вышка с антеннами. Общий вес платформы составил 3857 кг.
Профиль, размеры и количество балок, из которых собирается платформа, толщина стенок, протяжённость сварных швов, используемые метизы — все эти параметры рассчитываются исходя из массы полезной нагрузки, несущей способности стен здания, а также возможных ветровых нагрузок в данном регионе. Конечно, это далеко не единственные критерии, в первую очередь вышка должна обеспечить возможность установки приёмо-передающих антенн на необходимой высоте в зоне видимости соседних базовых станций. Кроме того, конструкция должна быть достаточно жёсткой, чтобы не сбивался луч релейной связи.
Монтаж металлоконструкций
Здание небольшое, отдельного выхода на крышу у него нет, поэтому бригаде монтажников приходится залезать по пожарной лестнице. Её нижняя часть отрезана, чтобы на крышу не лазили жители окружающих домов. К сожалению, это их не слишком останавливает, поэтому с крыш часто что-нибудь пропадает — запчасти, кабели, фидеры и т.д.
Несмотря на то, что каждая станция оснащается сигнализацией, служба безопасности не всегда успевает приехать вовремя.
На крыше уже установлена базовая станция другого сотового оператора, но её размеры не идут ни в какое сравнение с нашей.

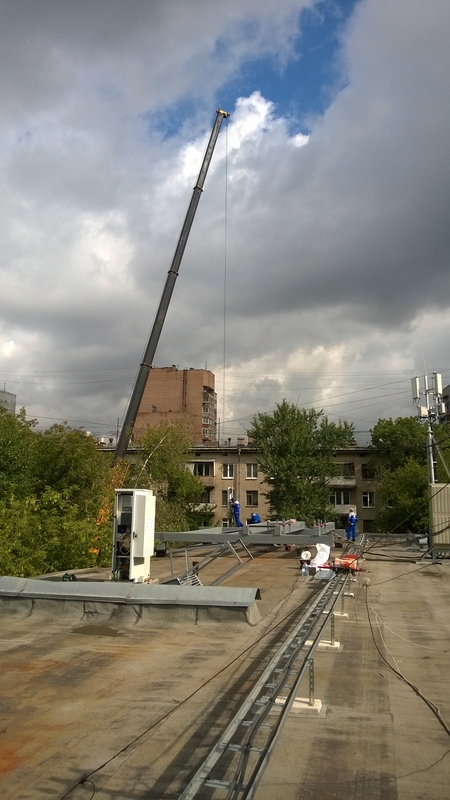

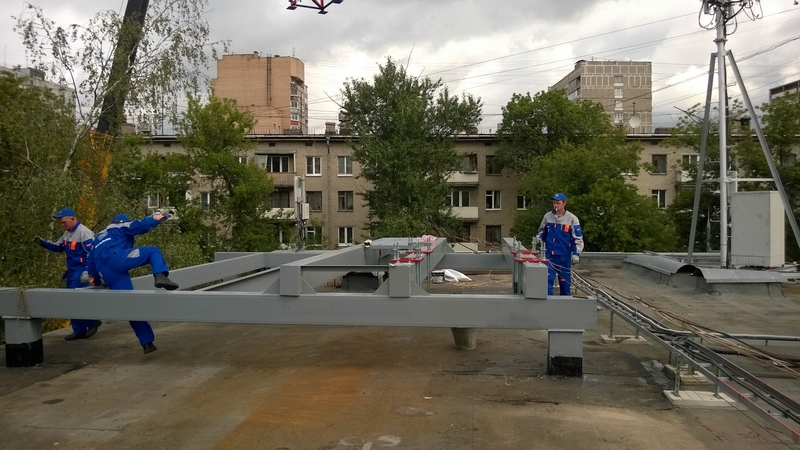

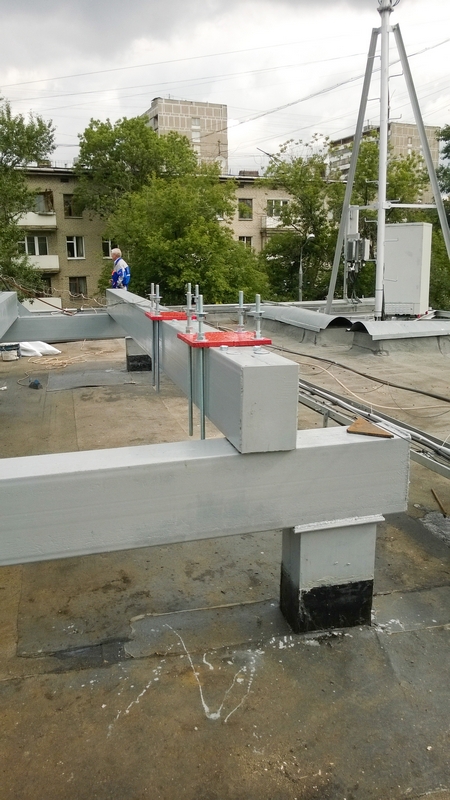

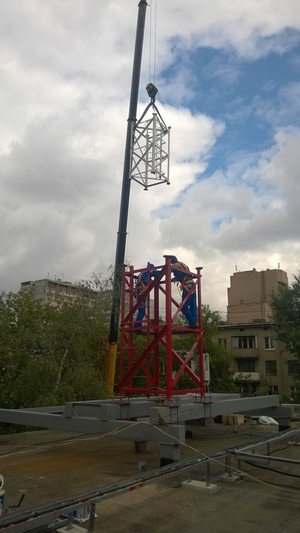

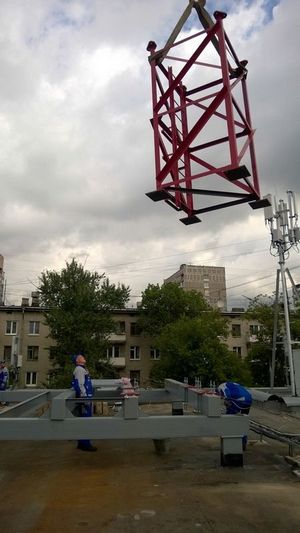

После монтажа платформы, подготавливаются площадки для установки первой секции вышки:

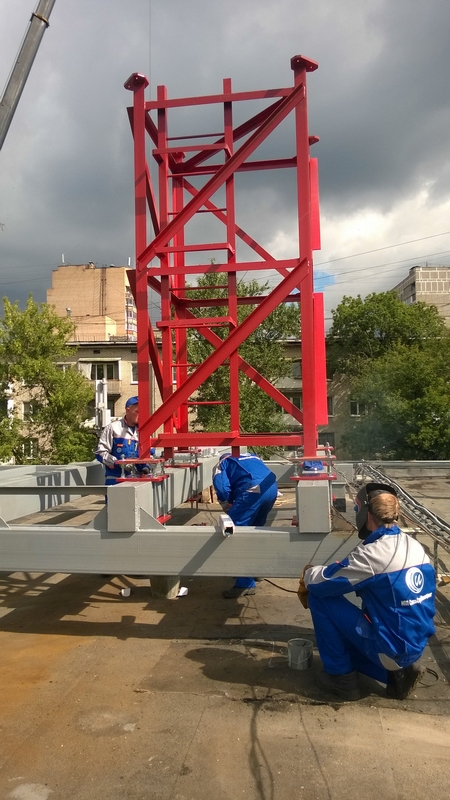

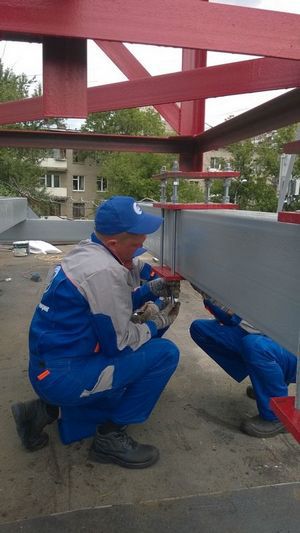

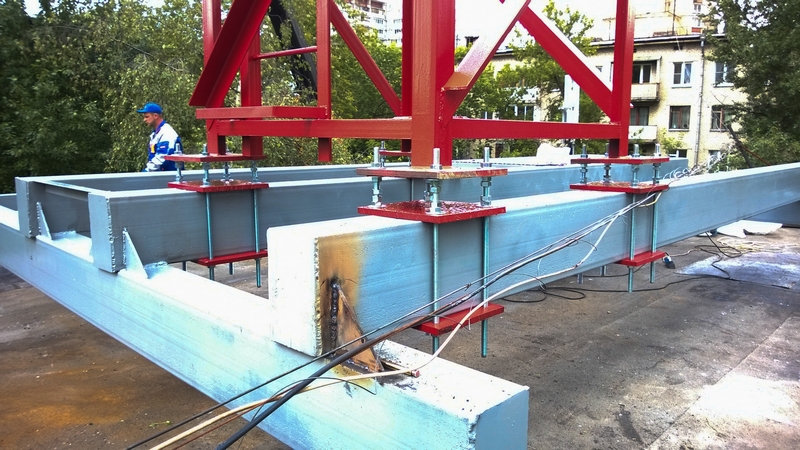

После установки секции, начинается «закручивание гаек»:

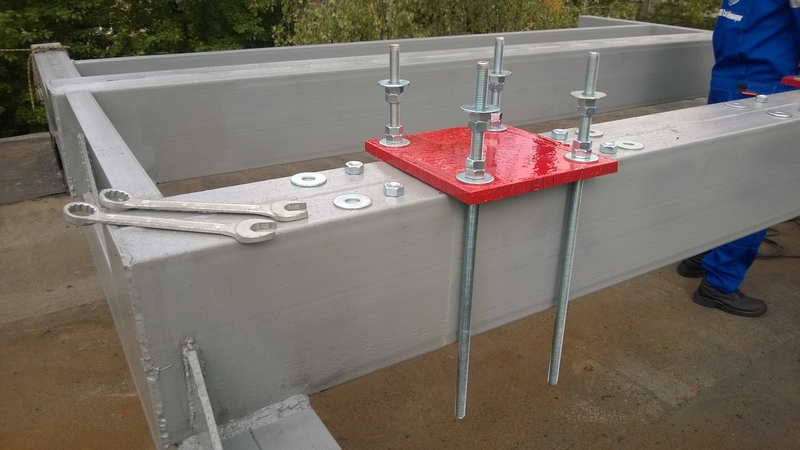

Установка вышки на шпильки делается для того, чтобы можно было компенсировать отклонения от вертикали в ходе монтажа и дальнейшей эксплуатации.
Вертикальность конструкции постоянно контролируется с двух точек с помощью теодолитов. Причём измерения проводятся отдельно для каждой секции вышки, и потом журнал измерений будет включён в комплект документов. Впоследствии проводится периодические измерения положения вышки, поскольку под собственным весом и весом оборудования может происходить небольшое спиралеобразное скручивание конструкции (до 50 мм на 72 м высоты).
Аппаратный шкаф, подготовленный к установке на платформу:

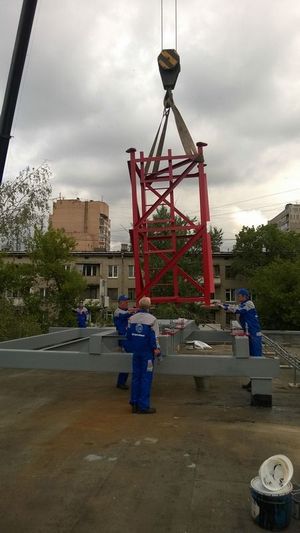

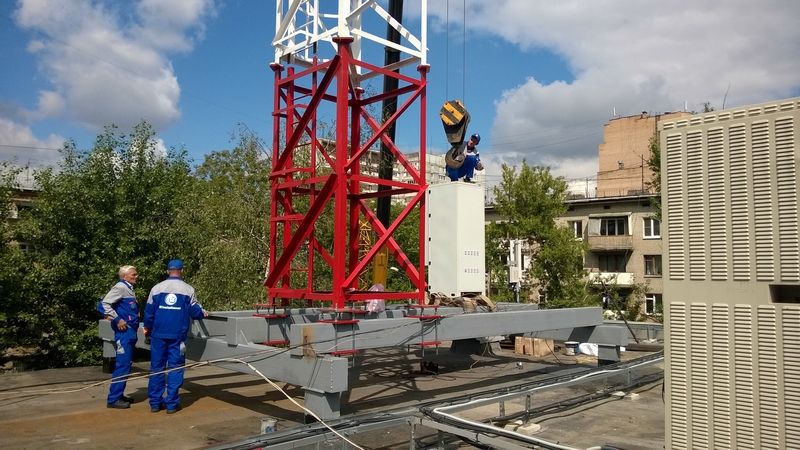

Итак, первая секция установлена и выровнена. Монтажники готовятся к приёму второй секции:
Безопасности и комфортности работ уделяется очень большое внимание не только при монтаже, но и при дальнейшем обслуживании. Размер рабочих площадок подобран таким образом, чтобы у инженеров было достаточно места для работы. Установлены ограждения лестниц, проёмы в площадках на вышке закрываются люками, чтобы предотвратить случайное падение. Платформа поднята над плоскостью крыши, чтобы в зимнее время аппаратуру не заметало снегом и не блокировало льдом.

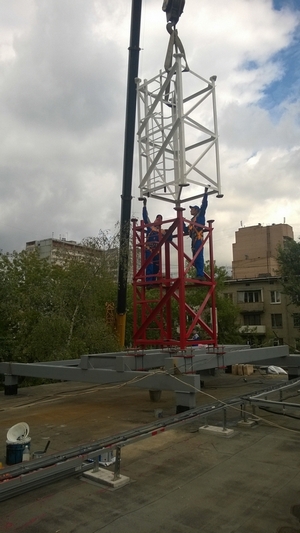

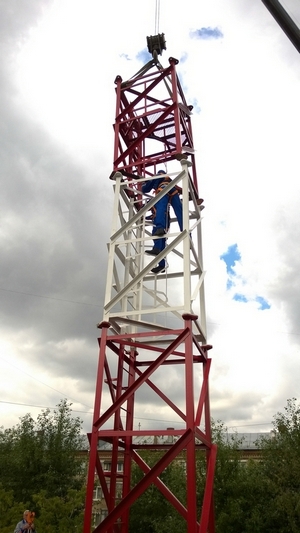

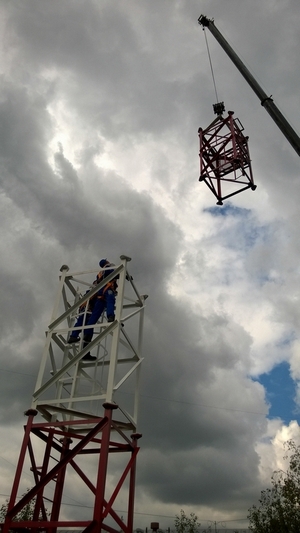

Монтаж остальных секций вышки:

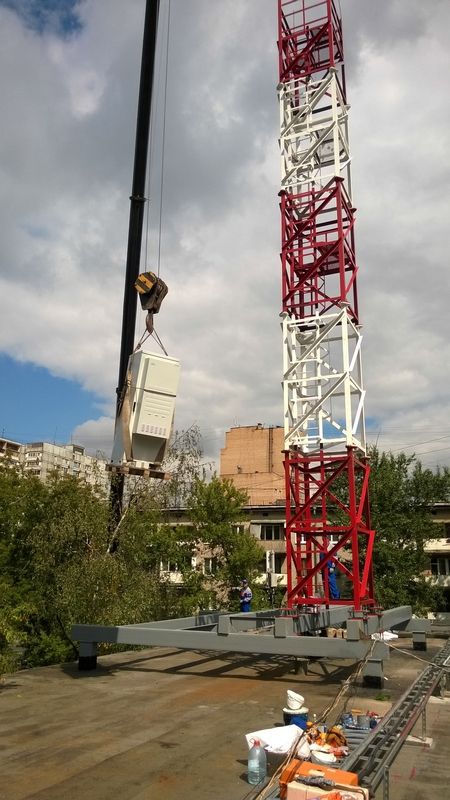

Очередь аппаратного шкафа:

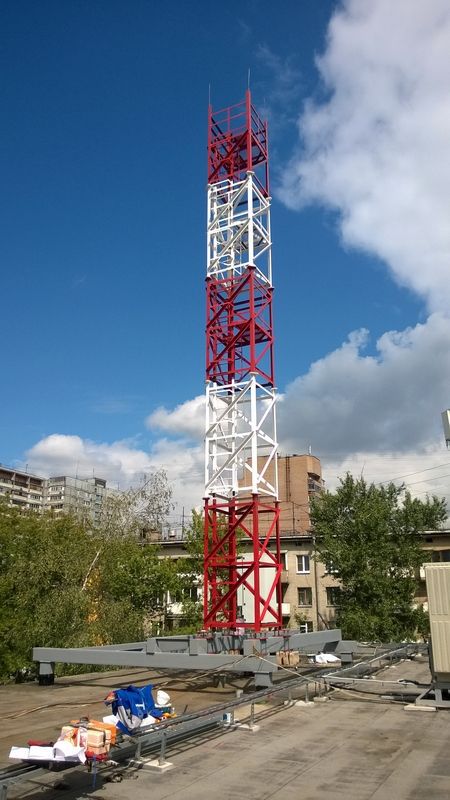

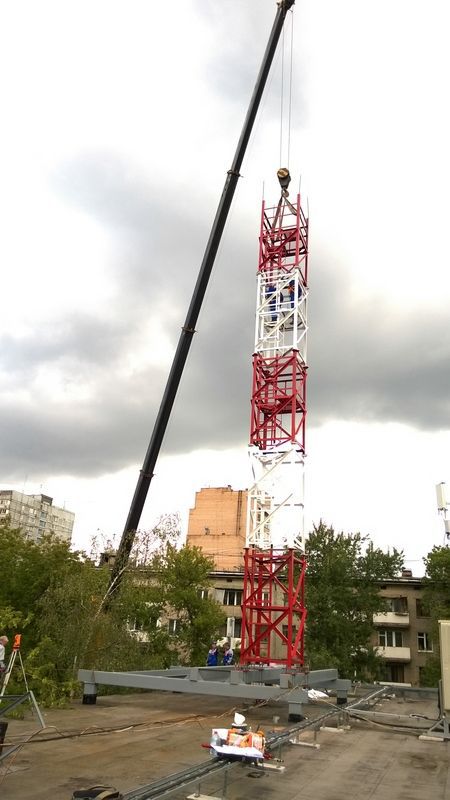

Вышка смонтирована, произведены последние измерения с помощью теодолитов. Отклонения минимальны и строго в пределах допусков. Масса вышки составил 2827 кг, а общая масса всех металлоконструкций — 6684 кг.
Цвета секций стандартные: нижняя и верхняя всегда красные, промежуточные чередуются с белым. На вершине вы можете видеть 4 штыря, являющихся продолжением рёбер вышки — это элементы молниезащиты.
Аппаратура
Следующим этапом стал монтаж всей необходимой аппаратур и прокладка кабелей. Полный список установленного оборудования:

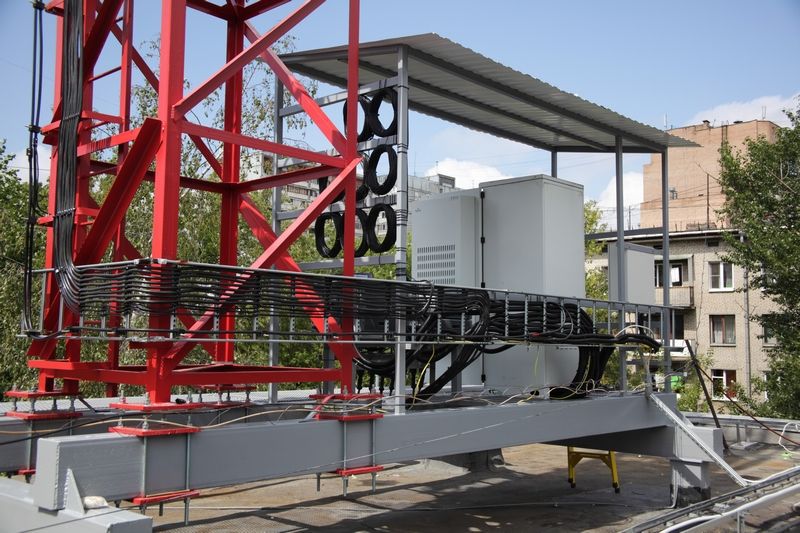

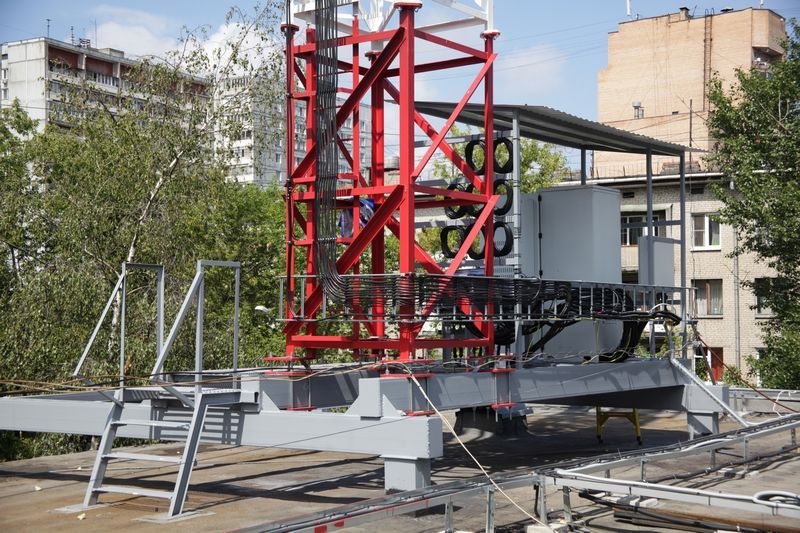

В результате станция приобрела довольно величественный вид, особенно в сравнении с самим зданием:
На станцию подаётся питание напряжением 380 В (3 фазы), которое потом преобразовывается в 48 В. Мощность взята с запасом — до 10 кВт. Питание подводится в отдельный шкафчик.

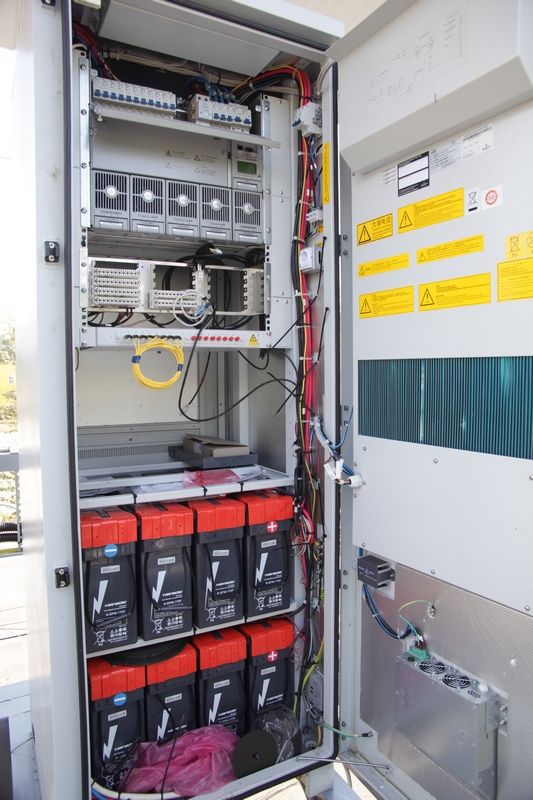

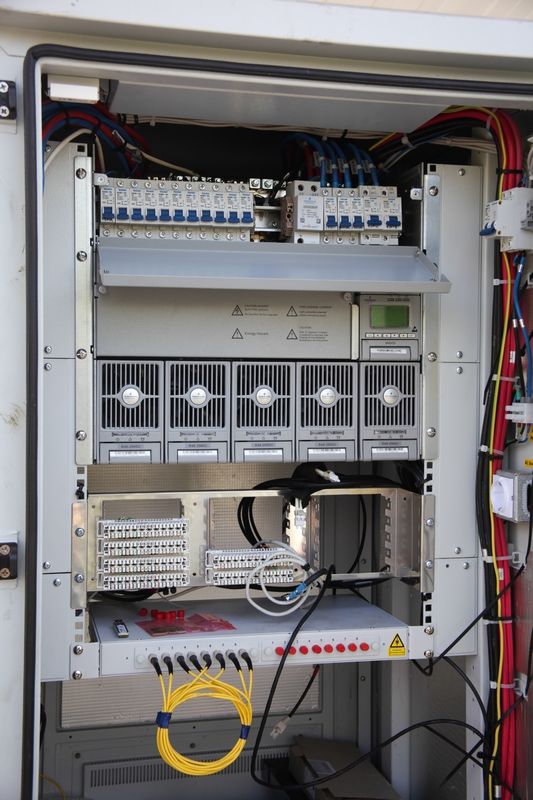

Откроем дверцу аппаратного шкафа. В неё встроен кондиционер (сверху) и обогреватель (снизу).
В шкафе в течение всего года поддерживается температура 18…20 градусов Цельсия. Это необходимо для бесперебойной работы оборудования и длительной службы аккумуляторов (они расположены внизу).

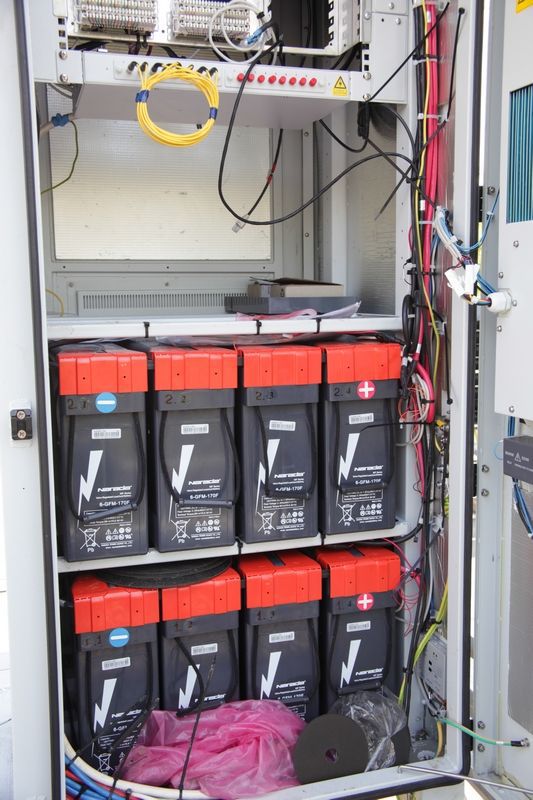

Аккумуляторы предназначены для обеспечения работы станции в течение примерно суток в случае отключения внешнего питания.
Сверху находится коммутационный блок и преобразователь напряжения.

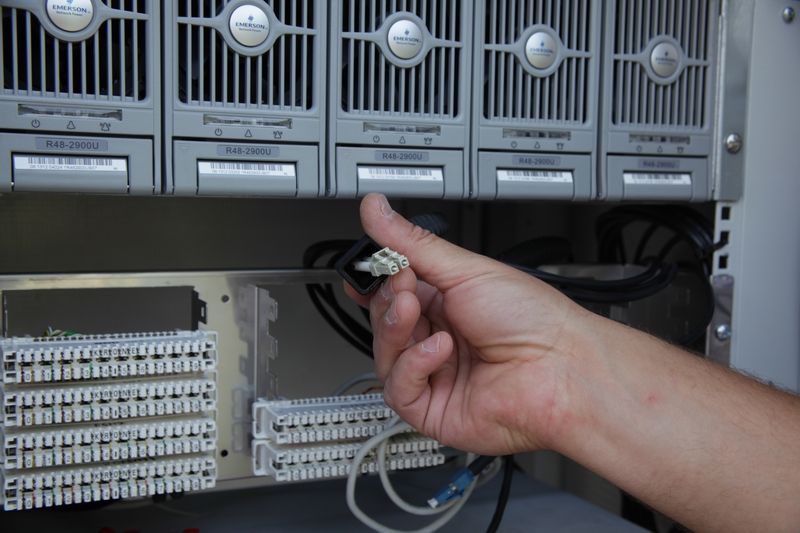

Передача информации между системными модулями и приёмо-передатчиками (о них ниже) осуществляется через оптоволоконные кабели. Вот так выглядит разъём в коммутационном блоке. Его ни в коему случае нельзя трогать руками, волокно очень чувствительно к повреждениям и загрязнению.
Все базовые станции сотовой связи подключены к единой информационно оптоволоконной сети, протянутой по всей Москве. Белая бухта под аппаратным шкафом — это как раз кабель, через который подключена данная станция.

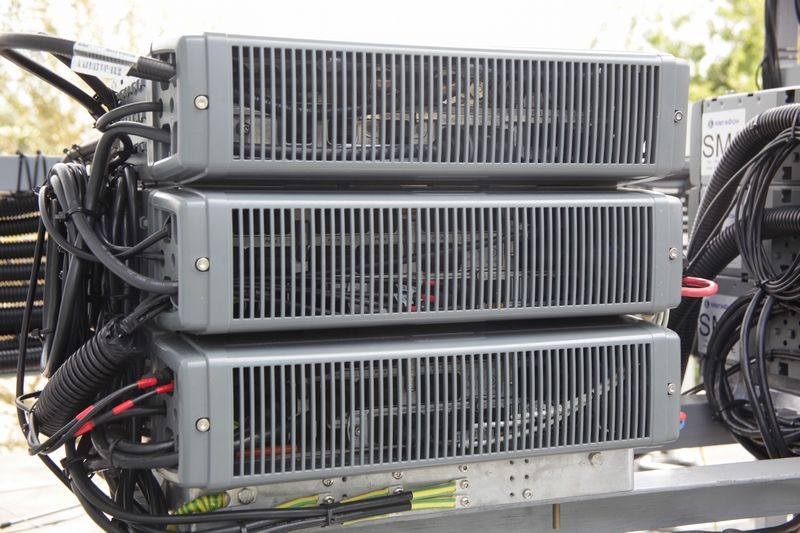

Справа от шкафа расположены системные модули GSM, CDMA и LTE:
Эти модули являются сердцем базовой станции, они принимают сигнал с антенн и осуществляют его преобразование и сжатие с дальнейшей пересылкой. Им не страшны осадки, все разъёмы герметизированы, а рабочий диапазон температур от +60 до -50.

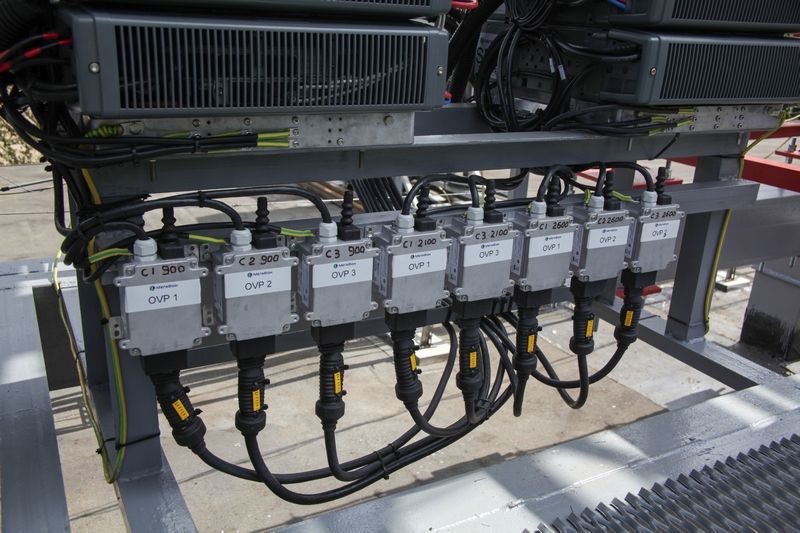

Под системными модулями расположены грозоразрядники, которые предотвращают выгорание аппаратуры в случае удара молнии:
Справа над модулями расположены бухты оптоволоконного кабеля, с помощью которого они соединяются с приёмо-передатчиками на вышке.

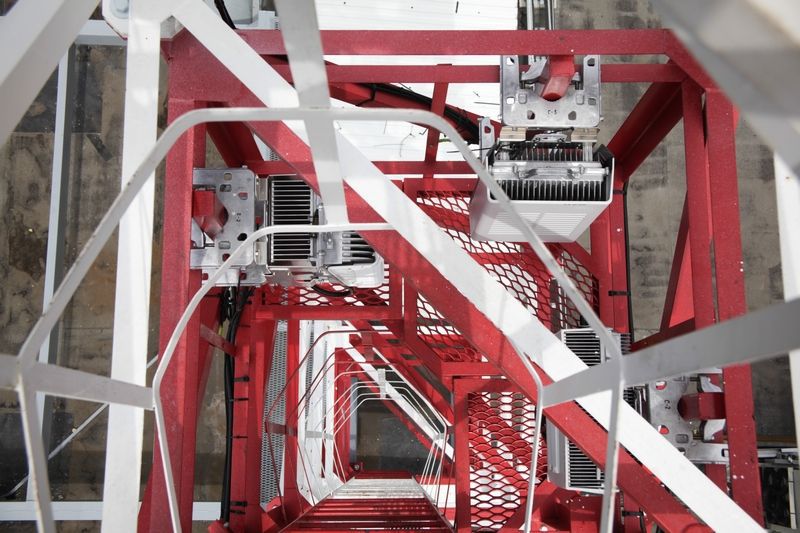

Перейдём к вышке. На ней установлены приёмо-передатчики отдельно для каждого диапазона (GSM, CDMA и LTE). Они усиливают сигнал от крайне малых значений до 115-120 дБ. Из аппаратного шкафа к ним подводится питание:

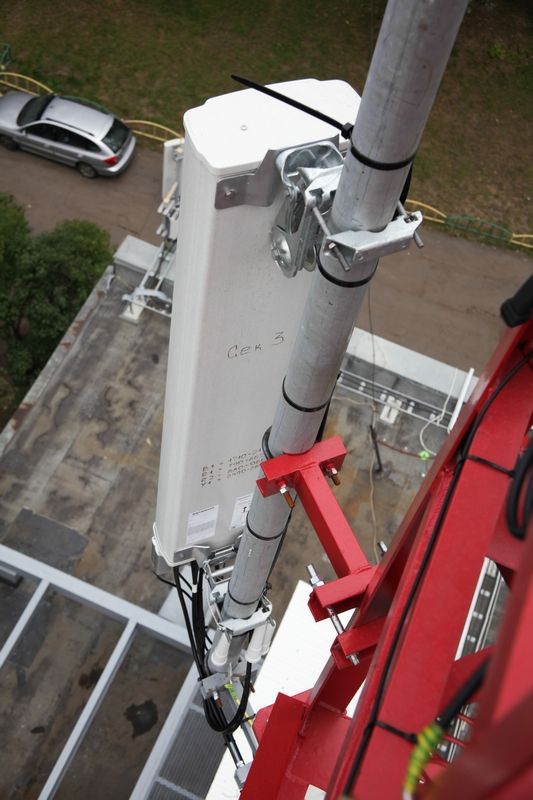

Продолговатые вертикальные «ящики» — это и есть антенны. Сзади они экранированы, чтобы защитить обслуживающий персонал от электромагнитного излучения. Поднимемся на площадку.

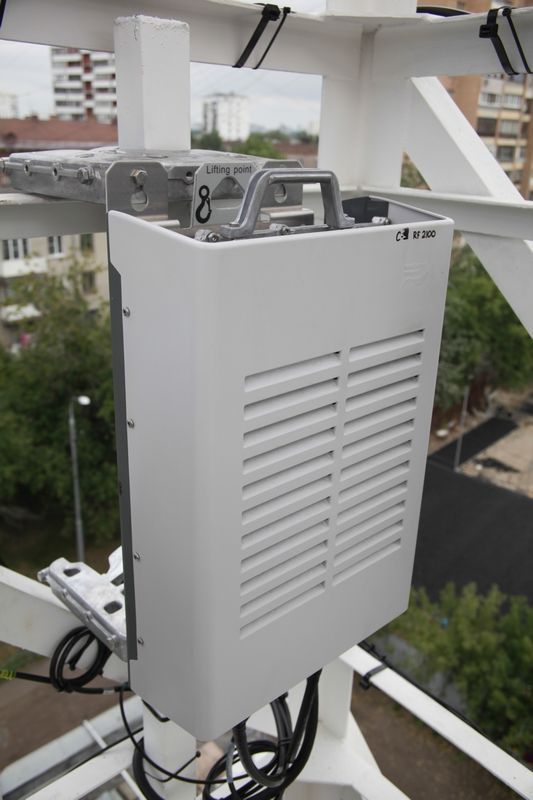

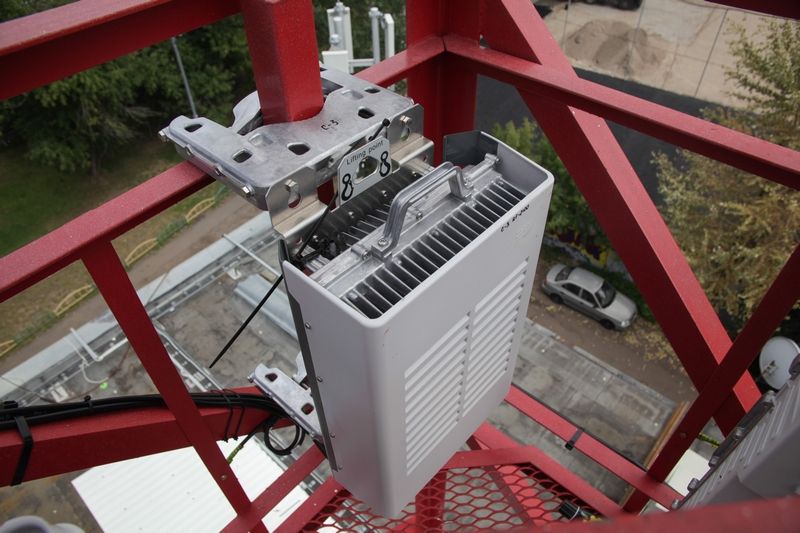

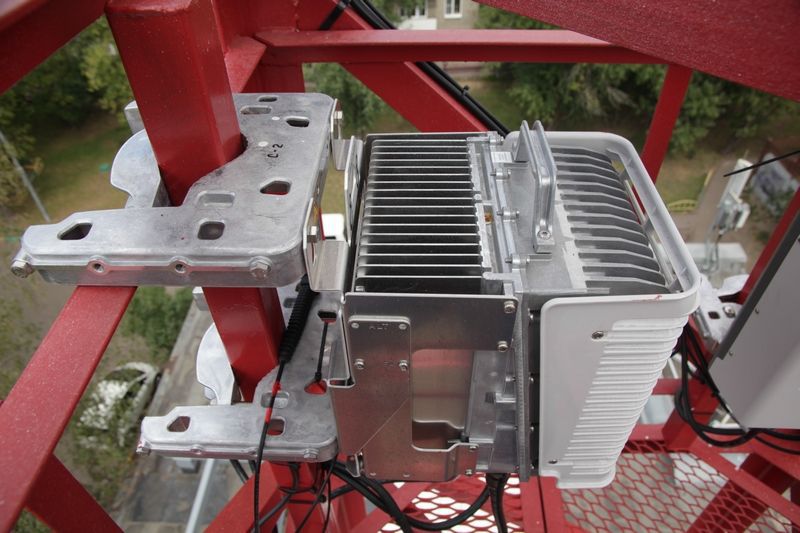

Приёмо-передатчик GSM:
Приёмо-передатчик CDMA:

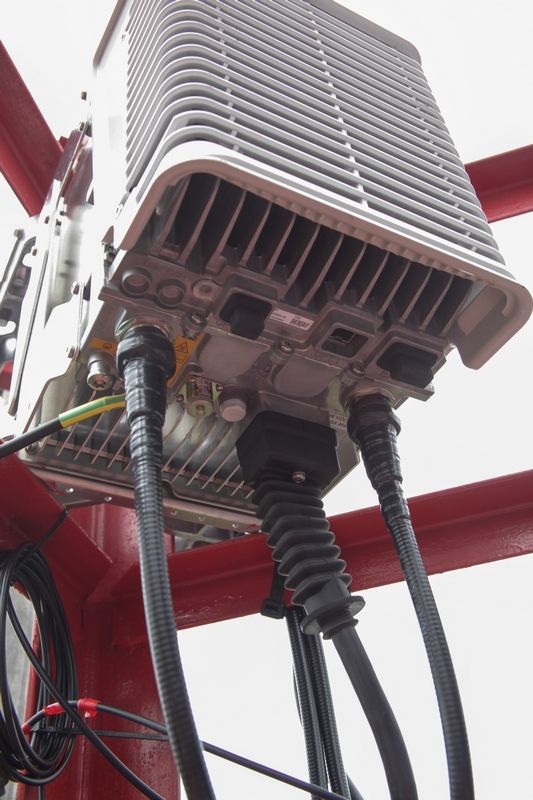

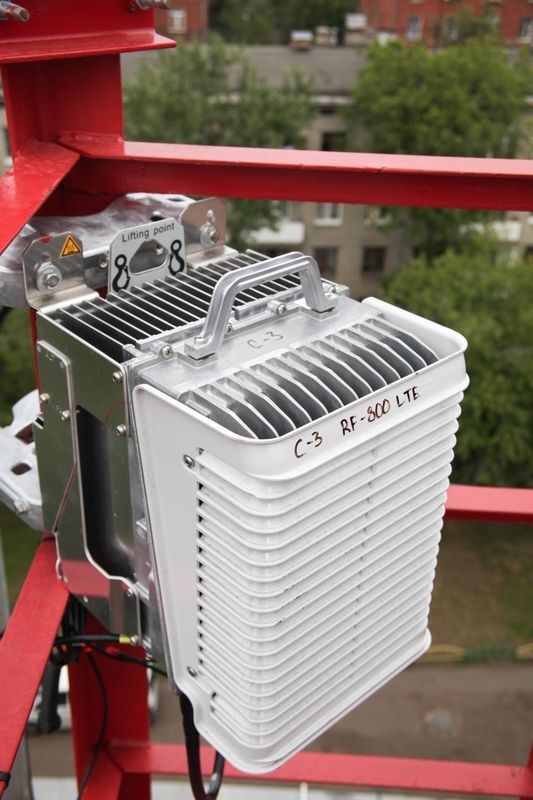

Приёмо-передатчик LTE:
По краям к приёмо-передатчику подключены оптоволоконные кабели, в центре — электропитание:
Заземление выведено на вышку:
Кабельные разъёмы и их заглушки на антенне:
Принципиальная схема коммутации оборудования базовой станции:
Мы уже упоминали о том, что проектирование и постройка базовой станции сотовой связи является совсем не таким простым делом, как кажется непосвящённым. Здесь множество нюансов, которые связаны и с конкретным местоположением станции. Например, передача радиосигнала над большой водной поверхностью ухудшается, хотя должно быть наоборот, ведь никаких препятствий нет. Но дело в том, что над поверхностью земли распространяется электромагнитное поле, а большой объём воды работает своеобразным конденсатором, над которым усиливаются помехи радиосигналу. И таких тонкостей множество, поэтому от профессионализма проектировщиков и монтажников напрямую зависит эффективность работы базовой станции. Например, от таких людей, как этот бригадир монтажников, высококлассный специалист-радиоинженер, и просто замечательный человек:
