В продолжении недавнего поста об LTE в Москве, короткое пояснение, как связана ширина спектра и «мегабиты» в LTE, а также от чего может зависеть скорость DL кроме ширины спектра. На примере Downlink, FDD.

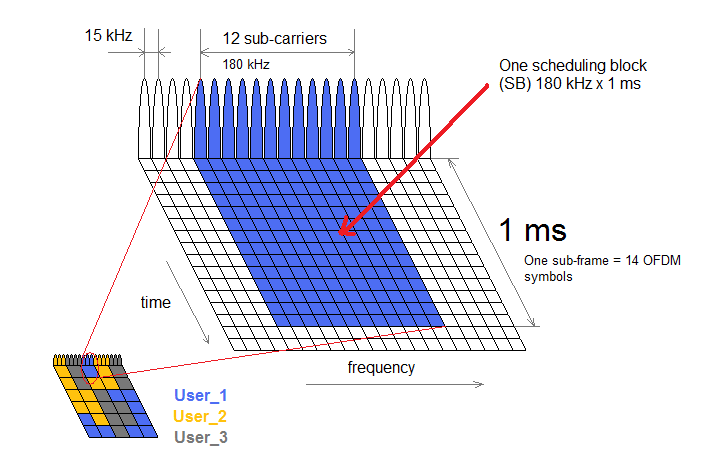

На картинке изображено, как формируется базовый выделяемый пользователю ресурс в радио интерфейсе — Scheduling Block (SB). Один SB состоит из 14 OFDM-символов во временном домене (Time Domain), общей длительностью 1 мс (1 TTI — Time Transmission Interval в LTE, в отличие, например от WCDMA, где 1TTI=10мс или иеперь ещё и 2 мс) и 12 поднесущих в частотном домене (Frequency Domain), по 12 кГц шириной.
Один OFDM символ может передавать в зависимости от типа модуляции 2, 4 или 6 бит информации (QPSK, 16QAM или 64QAM соответственно). Модуляция будет выбрана из поддерживаемых мобильным терминалом (UE) в зависимости от качества радиоусловий.
Допустим, используем 64QAM, 6 бит/символ, итого, за время длительности одного sub-frame на одной поднесущей может быть передано 6 [бит] x 14 [символов]=84 бит/с. Далее, 12 х 84 [кбит/с]=1008 кбит/с, ну или один мегабит грубо, на один SB. На картинке видно, как могут раздаваться SB пользователям. Спектр шириной 20 МГц содержит 100 SB (их там на самом деле 110 — 20 МГц/180 кГц, но доступны 100, 10 используются для изоляции между диапазонами), таким образом, если пользователь один, он может получить не более 1008 кбит/с х 100=100.8 Мбит/с. Или, например, в спектр шириной 1.4 Мгц укладывается 6 блоков, то есть 6.048 Мбит/с в аналогичной ситуации.
Это всё на одну антенну, без использования режимов MIMO (Multiple Input — Multiple Output), которые за счёт применения пространственного мультиплексирования потоков данных (Spatial Multiplexing) позволяют передавать не один, как в SISO (Single Input — Single Output), а 2 и более потоков данных, например, MIMO 2x2 (2 передающие антенны на БС, 2 приёмные на терминале) позволяет эти вышеописанные 100 мегабит увеличить до 170. Тут вопрос, какой категории терминал.
Автор: CpmTransGapPattSeq
