Загрузочный сервер — как загрузочная флешка, только сервер и по сети

в 10:39, , рубрики: install os, linux, pxe, system rescue, windows, Блог компании ServerClub, ит-инфраструктура, Серверное администрирование, системное администрирование

Загрузочная флешка с набором нужного софта — замечательный инструмент системного администратора.
Казалось бы, что может быть лучше? — А лучше может быть загрузочный сервер!
Представьте, вы выбрали в BIOS загрузку по сети и можете установить ОС/вылечить компьютер от вирусов/реанимировать диски/протестировать ОЗУ/etc с PXE Boot сервера, ведь это куда удобнее нежели бегать с флешкой от машины к машине.
А в случае большого компьютерного парка, такой инструмент и вовсе незаменим.

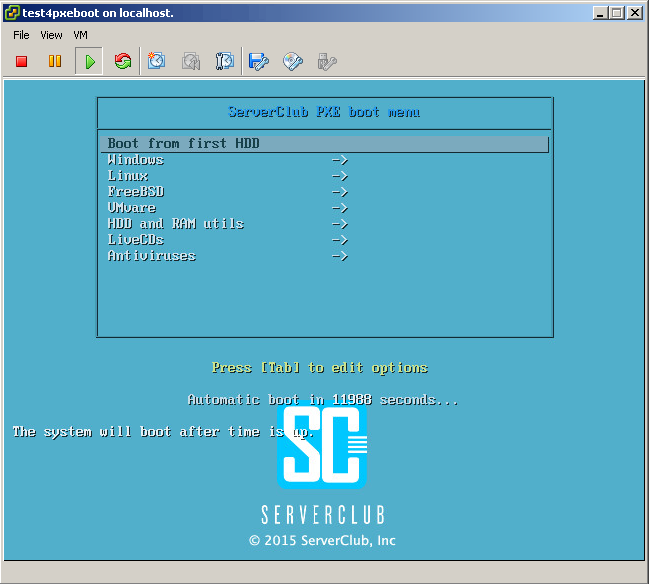

Вот такое загрузочное меню получилось у меня:
Загрузочный сервер — как загрузочная флешка, только сервер и по сети - 1

Под катом вас ждет описание всех настроек, а так же небольшой сюрприз.

Начало

Возьмем за основу, что свежеустановленный Debian Wheezy уже весело подмигивает нам консолью.
Подготовим базу для дальнейших манипуляций. Установить и настроить нам потребуется:

  1. TFTP сервер
  2. Samba
  3. Syslinux
  4. DHCP сервер
  5. HTTP сервер
  6. NFS сервер

1. TFTP

# aptitude install tftpd-hpa

приведем конфиг /etc/default/tftpd-hpa к виду

TFTP_USERNAME="tftp"
TFTP_DIRECTORY="/srv/tftp" #пусть к корню tftp
TFTP_ADDRESS="0.0.0.0:69"
TFTP_OPTIONS="--secure  -l -v -m /etc/tftpd.remap" #файл для замены слешей в путях с windows style на linux style

и поместим в /etc/tftpd.remap вот такую строку

rg \ /

2. Samba

# aptitude install samba

В конец файла /etc/samba/smb.conf добавим информацию о папке, где будут лежать инсталляционные файлы Windows.

[images]
comment = images
path = /srv/tftp/images
create mask = 0660
directory mask = 0771
writable = yes
guest ok=yes

Cоздаем папку, даем права и рестартим самбу

# mkdir /srv/tftp/images
# chmod 777 /srv/tftp/images
# service samba restart

3. Syslinux
Скачиваем и заливаем в корень TFTP сервера все необходимое

# cd /tmp
# wget https://www.kernel.org/pub/linux/utils/boot/syslinux/4.xx/syslinux-4.02.tar.gz  #только с этой версией удалось подружить инсталлятор ESXi
# tar -xf syslinux-4.02.tar.gz
# cd syslinux-4.02/
# find ./ -name "memdisk" -type f|xargs -I {} cp '{}' /srv/tftp/
# find ./ -name "pxelinux.0"|xargs -I {} cp '{}' /srv/tftp/
# find ./ -name "*.c32"|xargs -I {} cp '{}' /srv/tftp/

Перейдем к настройке

# cd /srv/tftp/
# mkdir pxelinux.cfg
# cd pxelinux.cfg

Создадим конфиг основного меню и внесем начальные настройки

# cat > default
ui vesamenu.c32
PROMPT 0
menu background background.jpg
menu title ServerClub PXE boot menu

LABEL bootlocal
   menu label Boot from first HDD
   kernel chain.c32
   append hd0 0
   timeout 120
 TEXT HELP
The system will boot after the time is up
 ENDTEXT

4. DHCP

# aptitude install isc-dhcp-server

дефолтный конфиг переместим, создадим вместо него свой и перезапустим DHCP демон

# mv /etc/dhcp/dhcpd.conf{,_orig}
# cat > /etc/dhcp/dhcpd.conf
option domain-name-servers 8.8.8.8, 8.8.4.4;
option ip-forwarding on;
default-lease-time 60;
min-lease-time 120;
max-lease-time 300;
authoritative;
ddns-update-style interim;
log-facility local7;
shared-network PXE-Netwotk {
  subnet 10.0.10.0 netmask 255.255.255.0 {
  range 10.0.10.10 10.0.10.254;
  option routers 10.0.10.1;
  option subnet-mask 255.255.255.0;
  option domain-name-servers 8.8.8.8, 8.8.4.4;
  filename "pxelinux.0";
  next-server 10.0.10.1;
  option root-path "10.0.10.1:/srv/tftp/";
  }
}
# service isc-dhcp-server restart

Спойлер для тех, у кого в роли DHCP сервера выступает MikroTik


address=10.0.10.0/24 gateway=10.0.10.1 dns-server=8.8.8.8, 8.8.4.4 wins-server="" ntp-server=212.20.50.208 caps-manager="" domain="domain.local" next-server=10.0.10.1 boot-file-name="pxelinux.0" dhcp-option=""

Так же стоит заметить, что в данной инсталляции у севера две сетевые карты и он является еще и шлюзом в интернет.

Поэтому необходим еще ряд нехитрых манипуляций

# sed -i 's/#net.ipv4.ip_forward=1/net.ipv4.ip_forward=1/g' /etc/sysctl.conf
# sysctl -p
# iptables -t nat -I POSTROUTING -s 10.0.10.0/24 -o eth0 -j MASQUERADE
# sed -i 's/INTERFACES=""/INTERFACES="eth1"/g' /etc/default/isc-dhcp-server
# service isc-dhcp-server restart

5. HTTP
Пока просто установим, а зачем он нам понадобился будет понятно далее по тексту.

# aptitude install apache2

6. NFS
Ровно так же как и предыдущий пункт.

# aptitude install nfs-kernel-server

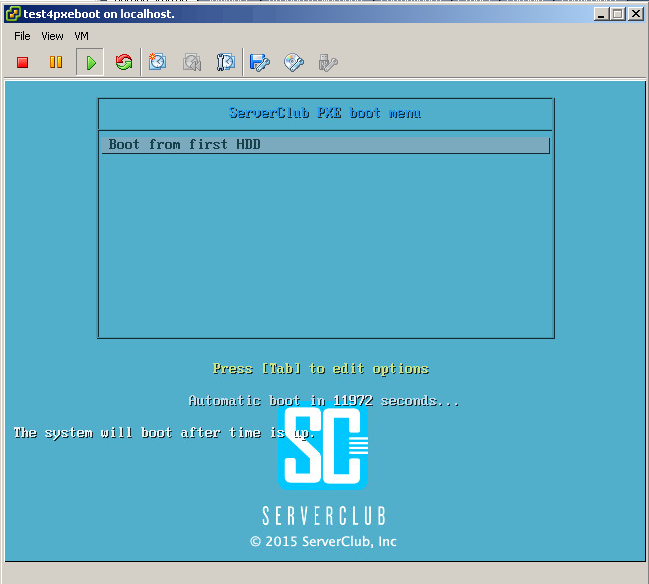

Если все сделано правильно, то при загрузке какой-либо машины с этого DHCP/PXE/TFTP сервера мы увидим следующее:
Загрузочный сервер — как загрузочная флешка, только сервер и по сети - 2
Основа готова!
Двигаемся далее.

Научим сервер устанавливать различные ОС

Для установки нам будут доступны:

  1. Windows 2008R2/20012R2
  2. Debian 6/7
  3. Centos 6/7
  4. Ubuntu 12.04/12.10/14.04/14.10
  5. FreeBSD 9.2/10.1
  6. VMware ESXi 5.0/5.5

Структура меню, а следовательно и файл /srv/tftp/pxelinux.cfg/default притерпели изменения.

Теперь конфиг главного меню PXE сервера теперь выглядит так

ui vesamenu.c32
PROMPT 0
menu background background.jpg
menu title ServerClub PXE boot menu

LABEL bootlocal
   menu label Boot from first HDD
   kernel chain.c32
   append hd0 0
   timeout 120
 TEXT HELP
The system will boot after time is up.
 ENDTEXT

LABEL Windows           ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/windows

LABEL Linux             ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/linux

LABEL FreeBSD           ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/bsd

LABEL VMvare            ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/vmware

Листинг директории /srv/tftp/pxelinux.cfg/

root@pxe:/srv/tftp/pxelinux.cfg# ls -l
total 32
-rw-r--r-- 1 tftp tftp  475 Фев 17 18:04 bsd
-rw-r--r-- 1 tftp tftp  881 Фев 17 18:00 default
-rw-r--r-- 1 tftp tftp 1316 Фев 17 18:01 linux
-rw-r--r-- 1 tftp tftp  363 Фев 17 18:03 vmware
-rw-r--r-- 1 tftp tftp  312 Фев 18 00:01 windows

Под спойлером содержимое конфига каждого из подпунктов меню представленных выше

windows

PROMPT 0
UI vesavesamenu.c32
MENU BACKGROUND background.jpg
MENU TITLE Windows

LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

LABEL W2K8_x64_R2 & W2K12_x64_R2 (menu inside)
	kernel Boot/pxeboot.0


LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

linux

PROMPT 0
UI vesavesamenu.c32
MENU BACKGROUND background.jpg
MENU TITLE Linux

LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

LABEL Debian-7-x64
        kernel debian/7/linux
        append initrd=debian/7/initrd.gz

LABEL Debian-6.0.6-x64
        kernel debian/6/linux
        append initrd=debian/6/initrd.gz

LABEL CentOS-7-x64
        kernel centos/7/vmlinuz
        append initrd=centos/7/initrd.img method=http://mirror.mirohost.net/centos/7/os/x86_64/ devfs=nomount ksdevice=link ramdisk_size=100000

LABEL CentOS-6-x64
        kernel centos/6/vmlinuz
        append initrd=centos/6/initrd.img method=http://mirror.mirohost.net/centos/6/os/x86_64/ devfs=nomount ksdevice=link ramdisk_size=100000

LABEL Ubuntu-14.10-x64
        kernel ubuntu/14.10/linux
        append initrd=ubuntu/14.10/initrd.gz expert dmraid=true

LABEL Ubuntu-14.04-x64
        kernel ubuntu/14.04/linux
        append initrd=ubuntu/14.04/initrd.gz expert dmraid=true

LABEL Ubuntu-12.10-x64
        kernel ubuntu/12.10/linux
        append initrd=ubuntu/12.10/initrd.gz expert dmraid=true

LABEL Ubuntu-12.04_4-x64
        kernel ubuntu/12.04_4/linux
        append initrd=ubuntu/12.04_4/initrd.gz expert dmraid=true

LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

bsd

PROMPT 0
UI vesavesamenu.c32
MENU BACKGROUND background.jpg
MENU TITLE BSD

LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

LABEL FreeBSD-10.1-x64
        kernel memdisk
        initrd freebsd/10/mfsbsd-se-10.1-RELEASE-amd64.iso
        append iso raw

LABEL FreeBSD-9.2-x64
        kernel memdisk
        initrd freebsd/9/fbsd92.iso
        append iso raw


LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

vmware

PROMPT 0
UI vesavesamenu.c32
MENU BACKGROUND background.jpg
MENU TITLE VMware

LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

LABEL VMware-5.5
        kernel vmw/5.5/mboot.c32
        append -c /vmw/5.5/boot.cfg ks=http://10.0.10.1/vmw5.5/ks.cfg +++

LABEL VMware-5.0
	kernel vmw/5.0/mboot.c32
	append -c /vmw/5.0/boot.cfg ks=http://10.0.10.1/vmw5.0/ks.cfg +++

LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

Пути к папкам, где лежат установочные файлы для каждой из ОС, описаны относительно корня TFTP сервера, т.е. /srv/tftp.
Например для FreeBSD указано

LABEL FreeBSD-10.1-x64
        kernel memdisk
        initrd freebsd/10/mfsbsd-se-10.1-RELEASE-amd64.iso
        append iso raw

следовательно в корне TFTP нужно создать папки freebsd/10/, при этом обратите внимание на права

ls -l /srv/tftp/freebsd/10/
total 193780
-rw-r--r-- 1 tftp tftp 198430720 Фев 17 18:17 mfsbsd-se-10.1-RELEASE-amd64.iso

У всех должно быть право на чтение — это правило справедливо для всех файлов отдаваемых по TFTP.
И еще пара слов о установке FreeBSD.
Логин / пароль для входа в загружаемый iso: root / mfsroot(либо root без пароля).
Плюс пара примеров скриптов инсталяции FreeBSD на ZFS:
1. RAID6 из 4-х дисков.
2. RAID1 из 2-х дисков.

О том как подготовить Windows к установке с PXE мы писали ранее.
Различие с данной инсталляцией составляет лишь то, что здесь мы можем установить и Windows 2008R2 и Windows 2012R2(впрочем и Windows 7/8 тоже, нужно только подготовить файлы дистрибутива и winpe соответствующим образом). После загрузки winpe мы монтируем папку /srv/tftp/images/, где содержаться файлы для установки ОС от Microsoft

ls -l /srv/tftp/images/
total 8
drwxr-xr-x 6 root root 4096 Фев 17 22:19 w2k12r2
drwxr-xr-x 7 tftp tftp 4096 Фев 17 19:05 w2k8r2

и запускаем нужный инсталятор.

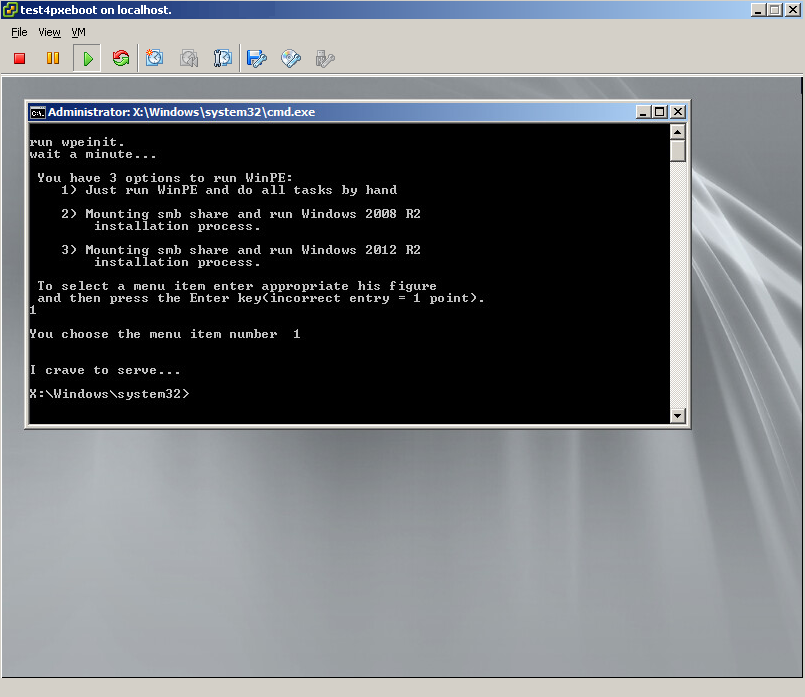

Для автоматизации, через startnet.cmd, я набросал вот такое меню
Загрузочный сервер — как загрузочная флешка, только сервер и по сети - 3

Теперь осталось разобраться с VMware.
Как вы заметили, конфиг для установки гипервизоров несколько отличается от остальных — именно тут нам и понадобится HTTP сервер.
В /var/www создадим папки vmw5.5, vmw5.0, а в папках сделаем симлинки на конфиг

# cd /var/www
# mkdir vmw5.5
# cd  vmw5.5/
# ln -s /srv/tftp/vmw/5.5/ks.cfg
# mkdir ../vmw5.0
# cd ../vmw5.0/
# ln -s /srv/tftp/vmw/5.0/ks.cfg

О том как подготовить, например, Debian к установке с PXE написано здесь, но я на этом останавливаться не стану.

Добавим способность загружать различные дисковые утилиты и тест памяти

Данный раздел будет содержать:

  1. Memtest86+
  2. Clonezilla-live
  3. SystemRescueCD
  4. MHDD

Конфиги разместились здесь

default

ui vesamenu.c32
PROMPT 0
menu background background.jpg
menu title ServerClub PXE boot menu

LABEL bootlocal
   menu label Boot from first HDD
   kernel chain.c32
   append hd0 0
   timeout 120000
 TEXT HELP
The system will boot after time is up.
 ENDTEXT

LABEL Windows                     ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/windows

LABEL Linux                       ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/linux

LABEL FreeBSD                     ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/bsd

LABEL VMvare                      ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/vmware


LABEL HDD and RAM utils           ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/du

du

PROMPT 0
UI vesavesamenu.c32
MENU BACKGROUND background.jpg
MENU TITLE HDD and RAM utils

LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

LABEL Memtest86+
	kernel memtest/memtest


label Clonezilla-live
	MENU LABEL Clonezilla Live
	KERNEL clonezilla/vmlinuz
	APPEND initrd=clonezilla/initrd.img boot=live config noswap nolocales edd=on nomodeset ocs_live_run="ocs-live-general" ocs_live_extra_param="" keyboard-layouts="" ocs_live_batch="no" locales="" vga=788 nosplash noprompt fetch=tftp://10.0.10.1/clonezilla/filesystem.squashfs


label SystemRescueCD
	kernel SystemRescueCD/isolinux/rescue64
	append initrd=SystemRescueCD/isolinux/initram.igz dodhcp nfsboot=10.0.10.1:/srv/tftp/SystemRescueCD

LABEL MHDD
        kernel memdisk
        initrd mhdd/mhdd32ver4.6.iso
        append iso raw



LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

А я расскажу зачем мы ставили еще и NFS сервер.
Как видно из конфига загрузки SystemRescueCD, необходимые этому LiveCD файлы он подтягивает монтируя каталог по протоколу NFS. Сервер уже установлен, остается только отредактировать /etc/exports и перезапустить серверный демон.

# cat >> /etc/exports
/srv/tftp/SystemRescueCD/ 10.0.10.1/255.255.255.0(ro,no_subtree_check,all_squash,insecure,anonuid=1000,anongid=1000)
# service nfs-kernel-server restart

Предполагаю у вас возник резонный вопрос — «Что тут делает LiveCD, если для них есть отдельный пункт?»
SystemRescueCD содержит массу полезных программ для работы с диском(например таких как GParted и testdisk) и поэтому он доступен и здесь и в LiveCD.

LiveCD

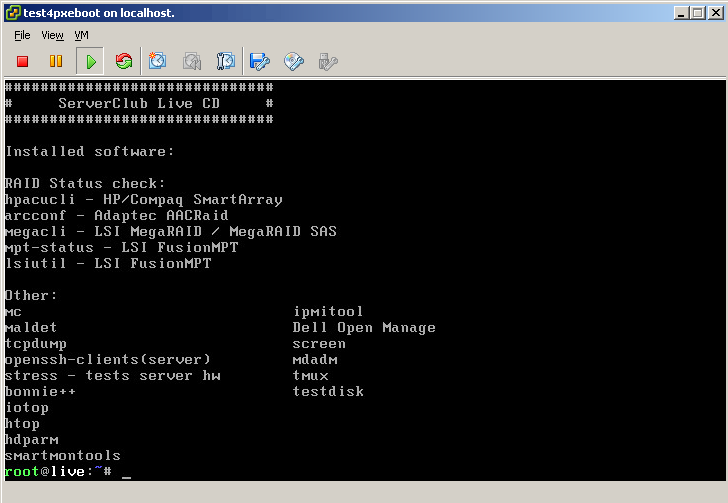

В набор наших LiveCD войдут:

  1. Debian 7 LiveCD
  2. HirensBootCD
  3. Trinity Rescue Kit CD
  4. SystemRescueCD
  5. Plop Live

Конфиги

в конец default добавилось

LABEL LiveCDs                     ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/livecds

livecds

PROMPT 0
UI vesavesamenu.c32
MENU BACKGROUND background.jpg
MENU TITLE LiveCDs

LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

LABEL Debian LiveCD
        KERNEL Debian7live/vmlinuz
	APPEND initrd=Debian7live/initrd boot=live fetch=tftp://10.0.10.1/Debian7live/filesystem.squashfs root=/dev/ram0 rw

LABEL HirensBootCD
	MENU LABEL Hiren's Boot CD
	KERNEL memdisk
	APPEND iso initrd=hirens/hirens.iso

LABEL Trinity Rescue Kit CD
	kernel trk/kernel.trk
	append initrd=trk/initrd.trk ramdisk_size=65536 root=/dev/ram0 vga=788 splash=verbose pci=conf1 trkmenu timeout 100 trknfs=10.0.10.1:/srv/tftp/trk ip=dhcp

LABEL SystemRescueCD
	kernel SystemRescueCD/isolinux/rescue64
	append initrd=SystemRescueCD/isolinux/initram.igz dodhcp nfsboot=10.0.10.1:/srv/tftp/SystemRescueCD

LABEL Plop Live
	KERNEL plop/bzImage
	APPEND initrd=plop/initramfs.gz vga=normal nfsmount=10.0.10.1:/srv/tftp/plop



LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

Для загрузки Trinity Rescue Kit CD и Plop Live в /etc/exports нужно добавить строки:

/srv/tftp/trk/ 10.0.10.1/255.255.255.0(ro,no_subtree_check,all_squash,insecure,anonuid=1000,anongid=1000)
/srv/tftp/plop/ 10.0.10.1/255.255.255.0(ro,no_subtree_check,all_squash,insecure,anonuid=1000,anongid=1000)

и отправить команду рестарта NFS демону.

Несколько слов о выбраных LiveCD.
Debian 7 LiveCD
Этот CD — сборка одного из наших инженеров, включающая в себя следующее:
Загрузочный сервер — как загрузочная флешка, только сервер и по сети - 4
Логин / пароль: root / ServerClub

HirensBootCD
Едва ли нуждается в представлении, содержит множество полезных утилит.
Подробнее можно ознакомиться здесь.
Грузится достаточно долго, не работает MiniXP и Linux. Остальные утилиты доступны для использования.

Trinity Rescue Kit CD
Со слов разработчиков, создан для восстановления ОС Windows.
Содержит утилиты для сброса паролей, антивирусы, программу для клонирования «компьютера» по сети(при чем на несколько компьютеров одновременно), а так же многое другое.
Подробнее здесь.

SystemRescueCD
Основан на Gentoo, предназначен для восстановления Linux систем.
Включает в себя большое количество всевозможных программ для администрирования, со списком можно ознакомится по ссылке.

Plop Live
LiveCD с тремя полноценными DE на выбор, а так же необходимым админским софтом.

Антивирусы

  1. Kaspersky Rescue Disk 10
    Загрузочный сервер — как загрузочная флешка, только сервер и по сети - 5

  2. AVG Rescue CD
    Загрузочный сервер — как загрузочная флешка, только сервер и по сети - 6

В отдельном представлении оба антивируса не нуждаются.
О Kaspersky Rescue disk подробнее можно прочесть здесь.
С описанием AVG Recsue CD вас ознакомит данный url.

Итоговый конфигурационный файл основного меню, а так же файл меню антивирусов

default

ui vesamenu.c32
PROMPT 0
menu background background.jpg
menu title ServerClub PXE boot menu

LABEL bootlocal
   menu label Boot from first HDD
   kernel chain.c32
   append hd0 0
   timeout 120000
 TEXT HELP
The system will boot after time is up.
 ENDTEXT

LABEL Windows                     ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/windows

LABEL Linux                       ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/linux

LABEL FreeBSD                     ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/bsd

LABEL VMvare                      ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/vmware


LABEL HDD and RAM utils           ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/du

LABEL LiveCDs                     ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/livecds

LABEL Antiviruses                 ->
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/av

av

PROMPT 0
UI vesavesamenu.c32
MENU BACKGROUND background.jpg
MENU TITLE Antivirues

LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default


LABEL Kaspersky Antivirus
	KERNEL kav/rescue
	APPEND initrd=kav/rescue.igz root=live rootfstype=auto vga=791 init=/init kav_lang=ru udev liveimg doscsi nomodeset

LABEL Kaspersky Antivirus (text mode)
	KERNEL kav/rescue
	APPEND initrd=kav/rescue.igz root=live rootfstype=auto vga=791 init=/init kav_lang=ru udev liveimg nox kavshell noresume doscsi nomodeset


label AVG
        menu label AVG Rescue CD
        kernel avg/vmlinuz
        append max_loop=255 vga=791 initrd=avg/initrd.lzm init=linuxrc reboot=bios

label AVG nofb
        menu label AVG Rescue CD with Disabled Framebuffer
        kernel avg/vmlinuz
        append max_loop=255 video=vesafb:off initrd=avg/initrd.lzm init=linuxrc reboot=bios

label AVG vgask
        menu label AVG Rescue CD with Resolution Selection
        kernel avg/vmlinuz
        append max_loop=255 initrd=avg/initrd.lzm init=linuxrc vga=ask reboot=bios



LABEL <- Main Menu
      KERNEL vesamenu.c32
      APPEND pxelinux.cfg/default

Заключение, оно же и сюрприз

На протяжении статьи я сознательно не давал объяснений где взять и как подготовить контент, потому как действия эти весьма тривиальны и только перегрузили бы текст.

В качестве сюрприза предлагаю вам два варианта нашей сборки, доступные по ссылкам ниже:

  1. Архив со всем контентом /srv/tftp
  2. Архив всей ОС

В первом случае необходимо самостоятельно подготовить сервер(в этом поможет глава «Начало» данного эпоса), разархивировать содержимое архива и внести корректировки сообразно реалиям вашей среды.

Второй случай подразумевает установку на голое железо или виртуальную машину.
Вкратце шаги по развертыванию сборки из полного архива ОС будут такими:
1. Загрузиться с Linux LiveCD.
2. Разметить диск и отформатировать разделы.
3. Примонтировать "/" раздел.
4. Распаковать архив.
5. Установить загрузчик.
6. Перезагрузиться.
7. Настроить ОС в соответствии вашей сети и начать пользоваться.
Логин / пароль: root / ServerClub.

Полезнае ссылки

Как подготовить Kaspersky Rescue disk 10 для загрузки с PXE
Wiki syslinux
Как подготовить ESXi для установки с PXE
C PXE не грузится интсаллятор ESXi. Решение
От чего с PXE не грузится интсаллятор ESXi. Решение

За сим заканчиваю, благодарю за внимание!

Для тех, у кого нет аккаунта на Хабре.
Если у вас возникнут вопросы/замечания, то пишите мне на почту — er[dog]serverclub.com.

Автор: Romanenko_Eugene

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
