Не так давно (~13.02.2012) начались поставки миниатюрных плат Odroid U2 и X2, по размеру близких к Raspberry Pi, но оснащённых начинкой, позволяющей использовать их в роли обычного компьютера. Не долго думая я заказал себе 2 платы: Odroid U2 и Odroid X2.
Небольшой обзор плат под катом.
Плата Odroid U2 — при размере 48 x 52 мм (меньше кредитной карты) плата укомплектована четырёхядерным процессором Samsung Exynos 4412 Prime 1.7GHz (ARM Cortex-A9), видеоакселератором Mali-400 (Quad-core, 440MHz, поддержка декодирования видео 1080p) и 2 Гб ОЗУ. Из разъемов отмечается 3.5 мм аудио выход, установленный на плату цифровой микрофон, 10/100Mbps Ethernet, 2 порта USB 2.0, один порт microUSB, порт UART, порт microHDMI (1920x1080), слот для карты microSD и сокет для eMMC модуля. В качестве программной начинки предлагается Android 4.0.4 и 4.1.x, Ubuntu 12.11 (Не официально OpenSuSE 12.2, Fedora 18). Стоимость устройства 89 долларов.
Плата Odroid X2 — больше U2 примерно в 1,5 раза. Размеры 90 x 94 mm, укомплектована четырёхядерным процессором Samsung Exynos 4412 1.7GHz (ARM Cortex-A9), видеоакселератором Mali-400 (Quad-core, 440MHz, поддержка декодирования видео 1080p) и 2 Гб ОЗУ. Из разъемов отмечается 3.5 мм аудио выход + вход для микрофона, 10/100Mbps Ethernet, 2 порта USB 2.0 Host и 4 порта USB ADB/Mass storage, один порт microUSB, порт UART, порт microHDMI (1920x1080), 50 пиновый IO порт с интерфейсами LCD/I2C/UART/SPI/ADC/GPIO, порт MIPI-CAM (MIPI-CSI 2 lanes) для камеры, слот для полноразмерной SD карты и сокет для eMMC модуля. В качестве программной начинки предлагается Android 4.0.4 и 4.1.x, Ubuntu 12.11 (Не официально OpenSuSE 12.2, Fedora 18). Стоимость устройства 135 долларов.
Все спецификации и схемы плат открыты и доступны на официальном сайте. На форуме можно найти много полезной информации об установки той или иной ОС.
Итак, 14 февраля 2013 г. я заказал себе набор из:
ODROID-X2 — $135.00
ODROID-U2 — $89.00
16GB eMMC Module X2 -$39.00
16GB eMMC Module U2 — $39.00
USB-UART Module Kit — 2 x $15.00
5V/2A Adaptor — $9.00
IO Board — $15.00
Итого: $406.00 (Из них $50 за доставку)
Через 2 дня со мной связались производители и объяснили, что мой заказ смогут выслать только 6 марта. Я сказал Окей, и начал ждать. 6 марта пришло письмо от FedEx с указанием номера отправления и адреса для отслеживания. 14 марта я получил заказ в Челябинске.
Приехала вот такая небольшая коробка:

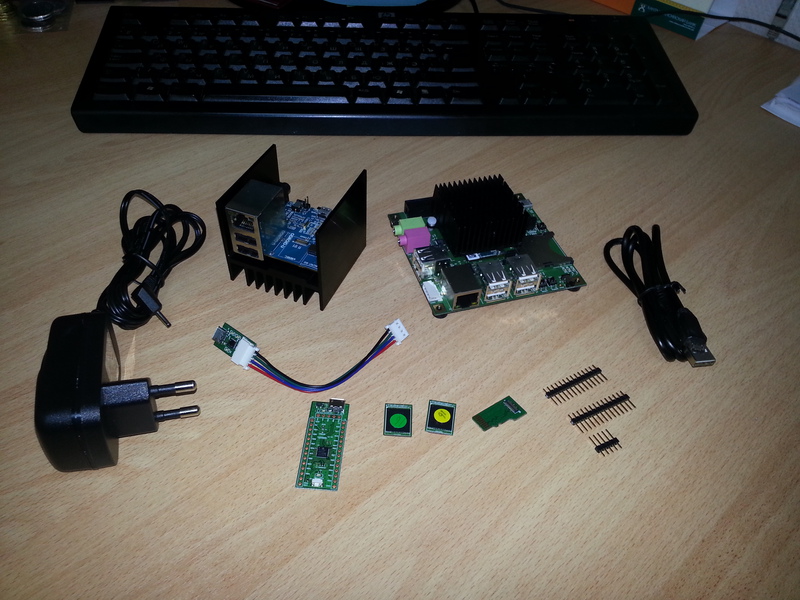

Внутри то, что заказывал:
На картинке сверху слева на право:
1. Плата Odroid U2
2. Плата Odroid X2
Ниже слева на право:
1. Блок питания, сразу хочу отметить, что штекер у него толщиной 2 мм., в наших магазинах такой с первого набега я не нашел, поэтому проще было купить готовый.
2. USB-UART Module Kit — на платах Odroid уровни 1,8V, а в наличии у меня был переходник с уровнями 5V и 3.3V, паять новый преобразователь не хотелось поэтому был заказан готовый. Драйвера можно скачать тут.
3. IO Board — плата ввода-вывода, построена на базе pic18f45k50. Драйвера, исходники прошивки, примеры использования в Android и Ubuntu можно найти тут и тут.
4. 16GB eMMC Module U2 — модуль памяти для Odroid U2 с предустановленным Android 4.0.4
5. 16GB eMMC Module X2 — модуль памяти для Odroid X2 с предустановленным Android 4.0.4
6. eMMC Module Reader — адаптер для подключения модулей eMMC в разъем стандартного ридера карт microSD для последующей заливки на них прошивки.
7. Набор штырьков для USB-UART Module Kit
8. Кабеля USB to microUSB
Отдельно хочу заметить, что на платах Odroid используется разъем microHDMI, поэтому соответствующий кабель я купил заранее, цена вопроса 200 р.

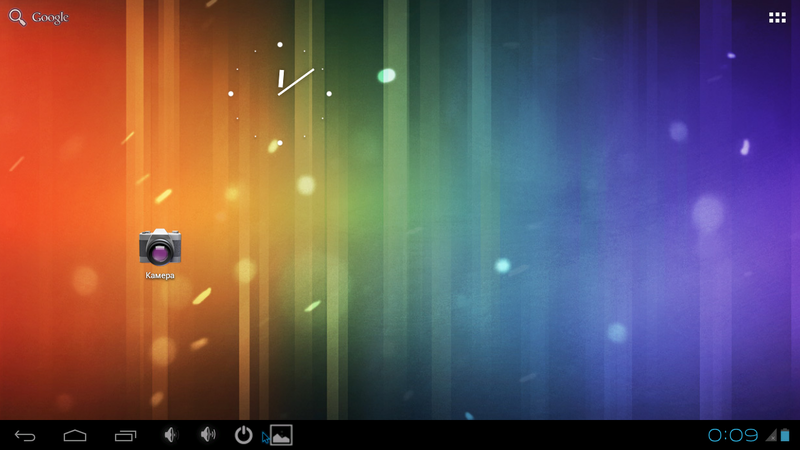

Собираем все и подключаем беспроводную клавиатуру и мышь, включаем питание, ждем несколько секунд и перед нами появляется знакомый экран Android.
Набор приложений довольно скуден
В комплекте нет приложений Google, зато есть проигрыватель видео, браузер, терминал — для начала хватит.
Информация о системе и памяти:
Первым делом идем в терминал, смотрим dmesg (весь лог загрузки не показываю, слишком много скриншотов):
Ну и напоследок запускаем видеоплейер, пытаемся подключиться к домашнему компьютеру и проиграть какой-нибудь видеофильм.
Сразу захотелось испробовать что потяжелее, запустил Трон в формате 3D HD.
Никаких притормаживаний и глюков замечено не было, картинка шла гладко и ровно, звук был чистым, без задержек и рывков. Мощности процессора хватает с лихвой для декодирования HD видео, чему я был очень рад.
На сегодня пока все, общие впечатления от 2-х плат только положительные.
В следующем обзоре постараюсь описать процесс установки Ubuntu, работу с портами ввода-вывода и другие аспекты.
