Статья получилась довольно объёмная, рассмотренные темы — форматы Ethenet фреймов, границы размеров L3 Payload, эволюция размеров Ethernet заголовков, Jumbo Frame, Baby-Giant, и много чего задето вскользь. Что-то вы уже встречали в обзорной литературе по сетям передачи данных, но со многим, однозначно, не сталкивались, если глубоко не занимались изысканиями.
Начнём с рассмотрения форматов заголовков Ethernet фреймов в очереди их появления на свет.
Форматы Ehternet фреймов.
1) Ethernet II
Рис. 1
Preamble – последовательность бит, по сути, не являющаяся частью ETH заголовка определяющая начало Ethernet фрейма.
DA (Destination Address) – MAC адрес назначения, может быть юникастом, мультикастом, бродкастом.
SA (Source Address) – MAC адрес отправителя. Всегда юникаст.
E-TYPE (EtherType) – Идентифицирует L3 протокол (к примеру 0x0800 – Ipv4, 0x86DD – IPv6, 0x8100- указывает что фрейм тегирован заголовком 802.1q, и т.д. Список всех EtherType — standards.ieee.org/develop/regauth/ethertype/eth.txt )
Payload – L3 пакет размером от 46 до 1500 байт
FCS (Frame Check Sequences) – 4 байтное значение CRC используемое для выявления ошибок передачи. Вычисляется отправляющей стороной, и помещается в поле FCS. Принимающая сторона вычисляет данное значение самостоятельно и сравнивает с полученным.
Данный формат был создан в сотрудничестве 3-х компаний – DEC, Intel и Xerox. В связи с этим, стандарт также носит название DIX Ethernet standard. Данная версия стандарта была опубликована в 1982г (первая версия, Ehernet I – в 1980г. Различия в версиях небольшие, формат в целом остался неизменным). В 1997г. году данный стандарт был добавлен IEEE к стандарту 802.3, и на данный момент, подавляющее большинство пакетов в Ethernet сетях инкапсулированы согласно этого стандарта.
2) Ethernet_802.3/802.2 (802.3 with LLC header)
Рис. 2
Как вы понимаете, комитет IEEE не мог смотреть спокойно, как власть, деньги и женщины буквально ускользают из рук. Поэтому, занятый более насущными проблемами, за стандартизацию технологии Ethernet взялся с некоторым опозданием (в 1980 взялись за дело, в 1983 дали миру драфт, а в 1985 сам стандарт), но большим воодушевлением. Провозгласив инновации и оптимизацию своими главными принципами, комитет выдал следующий формат фрейма, который вы можете наблюдать на Рисунке 2.
Первым делом обращаем внимание на то, что “ненужное” поле E-TYPE преобразовано в поле Length, которое указывало на количество байт следующее за этим полем и до поля FCS. Теперь, понять у кого длинее можно было уже на втором уровне системы OSI. Жить стало лучше. Жить стало веселее.
Но, указатель на тип протокола 3его уровня был нужен, и IEEE дало миру следующую инновацию — два поля по 1 байту — Source Service Access Point(SSAP) и Destination Service Access Point (DSAP). Цель, таже самая, – идентифицировать вышестоящий протокол, но какова реализация! Теперь, благодаря наличию двух полей в рамках одной сессии пакет мог передаваться между разными протоколами, либо же один и тот же протокол мог по разному называться на двух концах одной сессии. А? Каково? Где ваше Сколково?
Замечание: В жизни же это мало пригодилось и SSAP/DSAP значения обычно совпадают. К примеру SAP для IP – 6, для STP — 42 (полный список значений — standards.ieee.org/develop/regauth/llc/public.html)
Не давая себе передышки, в IEEE зарезервировали по 1 биту в SSAP и DSAP. В SSAP под указание command или response пакета, в DSAP под указание группового или индивидуального адреса (см. Рис. 6). В Ethernet сетях эти вещи распространения не получили, но количество бит в полях SAP сократилось до 7, что оставило лишь 128 возможных номера под указание вышестоящего протокола. Запоминаем этот факт, к нему мы ещё вернёмся.
Было уже сложно остановиться в своём стремлении сделать лучший формат фрейма на земле, и в IEEE фрейм формате появляется 1 байтное поле Control. Отвечающее, не много, не мало, за Connection-less или же Connection-oriented соединение!
Выдохнув и осмотрев своё детище, в IEEE решили взять паузу.
Замечание: Рассматриваемые 3 поля — DSAP, SNAP и Control и являются LLC заголовком.
3) «Raw» 802.3

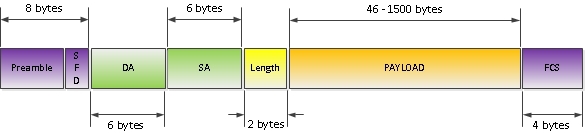

Рис. 3
Данный «недостандарт» явил в мир Novell. Это были лихие 80-ые, все выживали, как могли, и Novell не был исключением. Заполучив ещё в процессе разработки спецификации стандарта 802.3/802.2, и лёгким движением руки выкинув LLC заголовок, в Novell получили вполне себе неплохой фрейм формат (с возможность измерения длины на втором уровне!), но одним существенным недостатком – отсутствием возможности указания вышестоящего протокола. Но, как вы уже могли догадаться, работали там ребята не глупые, и по здравому размышлению выработали решение – «а обратим ка мы свои недостатки в свои же достоинства», и ограничили этот фрейм-формат исключительно IPX протоколом, который сами же и поддерживали. И задумка хорошая, и план был стратегически верный, но, как показала история, не фортануло.
4) 802.3 with SNAP Header.
Время шло. В комитет IEEE приходило осознание того, что номера протоколов и деньги кончаются. Благодарные пользователи засыпали редакцию письмами, где 3-х байтный LLC заголовок ставился в один ряд с такими великими инновациями человечества, как оборудование собаки 5ой ногой, или же с рукавом, который можно использовать для оптимизации женской анатомии. Выжидать дальше было нельзя, настало время заявить о себе миру повторно.

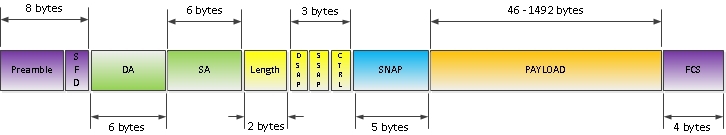

Рис. 4
И в помощь страждущим от нехватки номеров протоколов (их всего могло быть 128 – мы упоминали), IEEE вводит новый стандарт фрейма Ethernet SNAP (Рис. 4). Основное нововведение — добавление 5-ти байтного поля Subnetwork Access Protocol (SNAP), которое в свою очередь состоит из двух частей – 3х байтного поля Organizationally Unique Identifier (OUI) и 2х байтного Protocol ID (PID) — Рис. 5.
Рис. 5

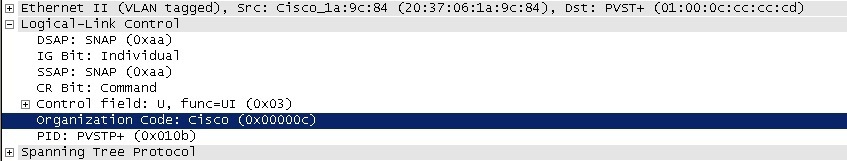

OUI или же vendor code – позволяет идентифицировать пропиетарные протоколы указанием вендора. К примеру, если вы отловите WireShark`ом пакет PVST+, то в поле OUI увидите код 0x00000c, который является идентификаторов Cisco Systems (Рис. 6).
Рис. 6
Замечание: Встретить пакет с инкапсуляцией в формат фрейма 802.3 SNAP довольно легко и сейчас – это все протоколы семейства STP, протоколы CDP, VTP, DTP.
Поле PID это, по сути, то же поле EtherType из DIX Ethernet II — 2 байта под указание протокола вышестоящего уровня. Так как ранее, для этого использовались DSAP и SSAP поля LLC заголовка, то для указания того, что тип вышестоящего протокола нужно смотреть в поле SNAP, поля DSAP и SSAP принимают фиксированное значение 0xAA (также видно на Рис. 6)
Замечание: При использовании для переноса IP пакетов формата фрейма LLC/SNAP, IP MTU снижается с 1500 до 1497 и 1492 байт соответственно.
По заголовкам в формате фрейма в принципе всё. Хотел бы обратить внимание на ещё один момент в формате фрейма – размер payload. Откуда взялся этот диапазон — от 46 до 1500 байт?
Размер L3 Payload.
Откуда взялось нижнее ограничение, знает, пожалуй, каждый, кто хотя бы читал первый курикулум CCNA. Данное ограничение является следствием ограничения в размер фрейма в 64 байта (64 байта – 14 байт L2 заголовок — 4 байта FCS = 46 байт ) накладываемого методом CSMA/CD – время требуемое на передачу 64 байт сетевым интерфейсом является необходимым и достаточным для определения коллизии в среде Ethernet.
Замечание: В современных сетях, где возникновение коллизий исключено, данное ограничение уже не актуально, но требование сохраняется. Это не единственный «аппендикс» оставшийся с тех времен, но о них поговорим в другой статье.
А вот откуда взялись эти пресловутые 1500 байт, вопрос сложнее. Я нашел следующее объяснение — предпосылок на введение верхнего ограничения размера фрейма было несколько:
- Задержка при передаче – чем больше фрейм, тем дольше длиться передача. Для ранних сетей, где Collision домен не ограничивался портом, и все станции должны были ждать завершения передачи, это было серьёзной проблемой.
- Чем больше фрейм, тем больше вероятность того что фрейм при передаче будет поврежден, что приведет к необходимости повторной передачи, и все устройства в collision домене будут вынуждены опять ожидать.
- Ограничения, накладываемые памятью используемой под интерфейс буферы – на тот момент (1979г) увеличение буферов значительно удорожало стоимость интерфейса.
- Ограничение, вносимое полем Length/Type – в стандарте закреплено, что все значения выше 1536 (от 05-DD до 05-FF.) указывают на EtherType, соответственно длина должна быть меньше 05-DC. (У меня правда есть подозрение, что это скорее следствие, чем предпосылка, но вроде инфа от разработчиков стандарта 802.3)
Итого, в стандарте 802.3 размер фрейма ограничивался 1518 байтами сверху, а payload 1500 байтами (отсюда и дефолтный размер MTU для Ethernet интерфейса).
Замечание: Фреймы меньше 64 байт называются Runts, фреймы больше 1518 байт называются Giants. Просмотреть кол-во таких фреймов полученных на интерфейсе можно командой show interface gigabitEthernet module/number и show interface gigabitEthernet module/number counters errors. Причём до IOS 12.1(19) в счётчики шли как фреймы с неверным, так и верным CRS (хотя вторые не всегда дропались – зависит от платформы и условий). А вот начиная с 12.1.(19) отображаются в этих счётчиках только те runt и giant фреймы, которые имеют неверный CRS, фреймы менье 64 байт, но с верным CRS (причина возникновения обычно связано с детегирование 802.1Q или источником фреймов, а не проблемами физического уровня) с этой версии попадают в счётчик Undersize, дропаются они, или же форвардятся дальше, зависит от платформы.
Эволюция размеров Ethernet заголовков.
С развитием технологий и спецификаций линейки IEEE 802 претерпевал изменения и размер фрейма. Основные дальнейшее изменения размера фрейма (не MTU!):
- 802.3AC — увеличивает максимальный размер фрейма до 1522 – добавляется Q-tag – несущий информацию о 802.1Q (VLAN tag) и 802.1p (биты под COS)
- 802.1AD — увеличивает максимальный размер фрейма до 1526, поддержка QinQ
- 802.1AH (MIM) – Provider Bridge Backbone Mac in Mac + 30 байт к размеру фрейма
- MPLS – увеличиваем размер фрейма на стек меток 1518 + n*4, где n – количество меток в стеке.
- 802.1AE – Mac Security, к стандартным полям добавляются поля Security Tag и Message Authentication Code + 68 байт к размеру фрейма.
Все эти фреймы увеличенного размера группируются под одни именем – Baby-Giant frames. Негласное верхнее ограничение по размерам для Baby-Giant – это 1600 байт. Современные сетевые интерфейсы будут форвардить эти фреймы, зачастую, даже без изменения значения HW MTU.
Отдельно обратим внимание на спецификации 802.3AS — увеличивает максимальный размер фрейма до 2000 (но сохраняет размер MTU в 1500 байт!). Увеличение приходиться на заголовок и трейлер. Изначально увеличение планировалось на 128 байт – для нативной поддержки стандартом 802.3 вышеперечисленных расширений, но в итоге сошлись на 2х тысячах, видимо, что бы два раза не собираться (или как говорят в IEEE – this frame size will support encapsulation requirements of the foreseeable future). Стандарт утвержден в 2006 году, но кроме как на презентациях IEEE, я его не встречал. Если у кого есть что добавить здесь (и не только здесь) – добро пожаловать в комменты. В целом тенденция увеличения размера фрейма при сохранении размера PAYLOAD, порождает у меня в голове смутные сомнения в правильности выбранного направления движения.
Замечание: Немного в стороне от перечисленного обосновался FCoE фрейм – размер фрейма до 2500 байт, зачастую, эти фреймы называются mini-jumbo. Для их саппорта необходимо включать поддержку jumbo-frame.
И последний «бастард» Ethernet это Jumbo Frame (хотя если перевести Jumbo, то на вырисовывается скорее Ходор – отсылка к Game of Thrones). Под это описание попадают все фреймы превосходящие размером стандарт в 1518 байт, за исключением рассмотренных выше. Jumbo пакеты никак не отражены в спецификациях 802.3 и поэтому реализация остаётся на совести каждого конкретного вендора. Тем не менее, Jumbo фреймы существуют столько же, сколько существует Ethernet. Определено это следующим:
- Выгода соотношения Payload к заголовкам. Чем больше это соотношение, тем эффективней мы можем использовать линии связи. Конечно здесь разрыв будет не такой как в сравнении с использованием пакетов в 64 байт и 1518 байт для TCP сессий. Но свои 3-8 процентов, в зависимости от типа трафика выйграть можно.
- Значительно меньшее количество заголовков генерирует меньшую нагрузку на Forwading Engine, также и на сервисные Engine. К примеру, frame rate для 10G линка загруженного фреймами по 1500 байт равен 812 744 фреймов в секунду, а тот же линк загруженный Jumbo фреймами в 9000 байт генерирует фрейм рейт всего лишь в 138 587 фрейм в секунду. На рисунке 7 приведены график из отчёта Alteon Networks (ссылка будет внизу статьи) утилизации CPU и гигабитного линка, в зависимости от типа используемого размера фрейма.
- Увеличение TCP Throughput при изменении размера MTU — staff.psc.edu/rreddy/networking/mtu.html

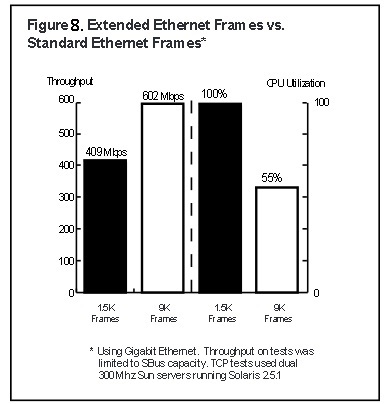

Рис. 7
Есть у этой медали и обратная сторона:

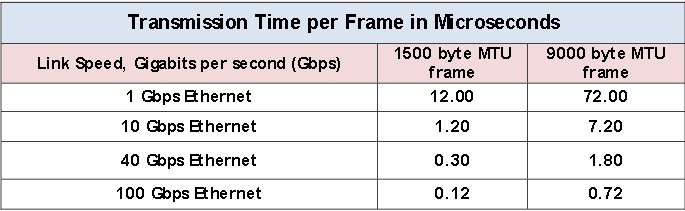

- Чем больше фрейм, тем дольше он будет передаваться (Рис. 8):
- Буферы в памяти сетевых устройств заполняются быстрее, что может вызвать нежелательные последствия. По сути, решаемо на стадии проектирования оборудования, но увеличивает стоимость.
- Проприетарная реализация у каждого производителя – все устройства должны поддерживать или одинаковые размеры Jumbo фрейма, или же наборы размеров.
- Использование на больших участках сети находящихся под разным административным контролем, по сути, невозможно, из-за отсутствия механизма Jumbo Frame Discovery – промежуточный узел может не поддерживать Jumbo Frame совсем или определенный размер.
Рис.8
В сумме, плюсы и минусы использования Jumbo фреймов дают нам недвусмысленное указание, где мы можем использовать такой размер фрейма. И так, в каких же приложениях в датацентре мы можем использовать Jumbo Frame к всеобщей выгоде? Выходит такой примерно список (дополнения приветствуются):
- В серверных кластерах
- При бэкапировании
- NSF
- iSCSI SANs
- FCoE SANs
Замечание: Верхнее ограничение размера есть и Jumbo Frame. Оно определяется размером поля FCS (4 байт) и алгоритмом Cyclic Redundancy Check и равняется 11 455 байт. На практике же Jumbo фрейм обычно ограничен размером в 9126 байт (на более старом железе в 8092 байт).
Фух, впринципе всё. Что хотел рассмотреть по теории, рассмотрели. По конфигурации размеров MTU и теории с финтами стоящими за этими тремя буквами, прошу в мою прошлую статью – «Maximum Transmission Unit (MTU). Мифы и рифы».
В заключение обещанный линк на отчёт Alteon Networks «Extended Frame Sizes for Next Generation Ethernets» — staff.psc.edu/mathis/MTU/AlteonExtendedFrames_W0601.pdf, и небольшой анонс на следующую статью – в ней мы падём ещё ниже — на физический уровень, и будем разбираться с тяжелым наследием CSMA/CD, энкодингами, и, походя, зацепим ещё чего из злободневного.
Автор: mongolio
