Оптические диски как носитель информации стремительно уходят в прошлое [1]. Конечно, еще сравнительно легко можно найти на дальних полках шкафов залежи таких носителей информации, но с каждым годом все более вероятным становится то, что активного пользователя оптических дисков можно считать энтузиастом ретро-компьютеров. Как говорится: «Sic transit gloria mundi». Сейчас из полезной вещи оптический диск стремительно превращается в «бесполезный хлам, который только занимает место» и чаще всего так же стремительно попадает на свалку. Тут, конечно можно просто пожать плечами и сказать, что это удел почти всех объектов материальной культуры, и не редки случаи когда то, что производилось огромными тиражами спустя десятилетия не увидеть даже в музеях. Однако помимо самих оптических дисков для работы с ними выпускалось множество всевозможных дополнительных принадлежностей. Одним из таких приспособлений можно назвать стойку для упорядоченного размещения наиболее востребованных дисков.

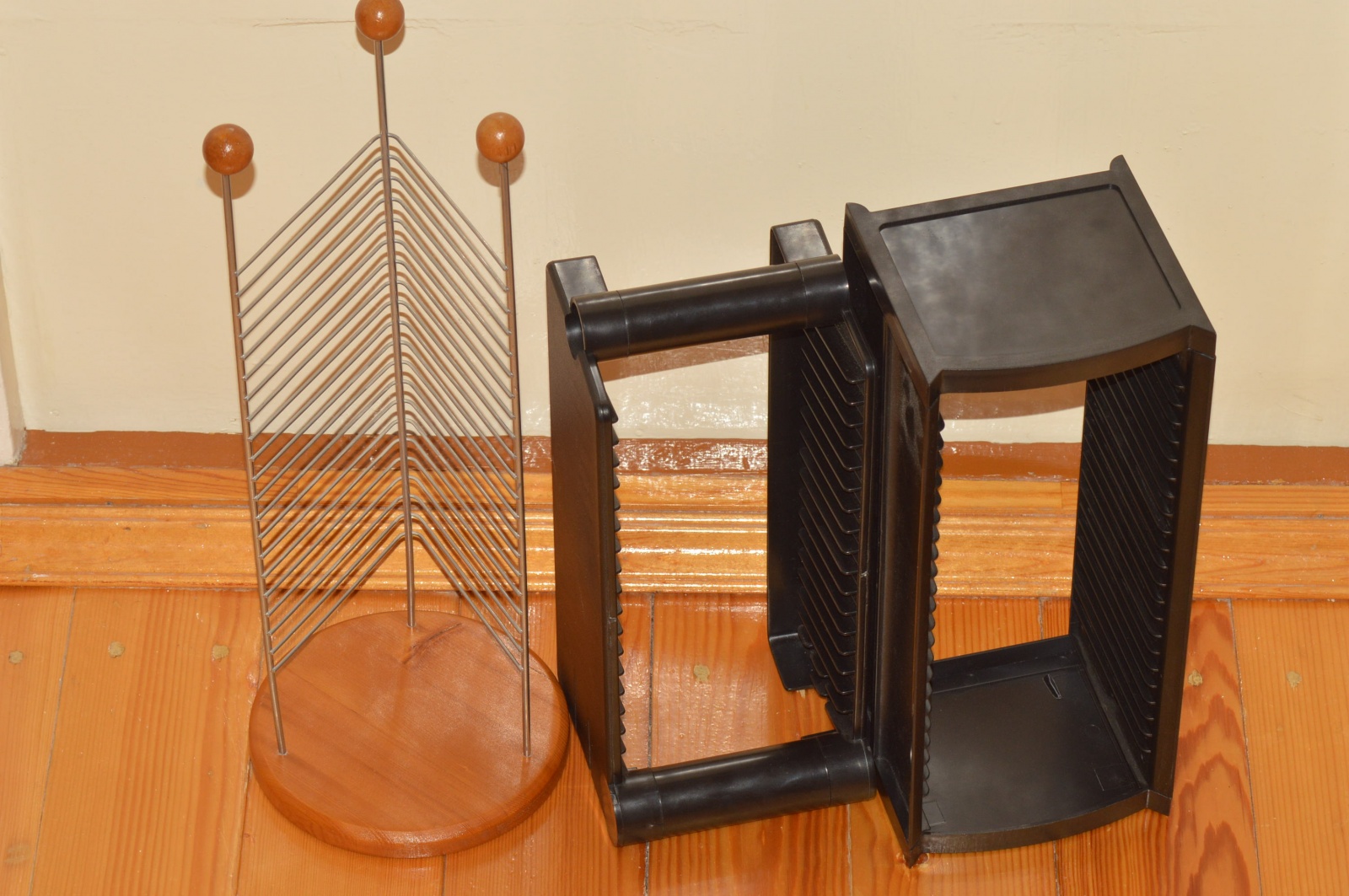

Подобные стойки могли быть самого разного размера, и представлять собой как отдельные настольные или настенные конструкции, так элементы специализированной компьютерной мебели. Сейчас, такого рода стойки для дисков – это, с одной стороны, полностью пригодные к использованию материальные объекты, так как в силу простоты в них ломаться не чему, а с другой это морально устаревший аксессуар для отжившей свой век технологии хранения информации. Хотелось бы приспособить стойку для CD дисков к чему-то полезному. Конечно, многие скажут, что не стоит копить хлам подобно Плюшкину и от ненужных вещей следует без сожаления избавляться. Однако, с другой стороны, это бесхозяйственно. В конце концов, в свое время на покупку любой вещи была потрачена некоторая сумма денег, а в конечном счете энергии и природных ресурсов, запасы которых на Земле далеко не бесконечны. К тому же выброшенный в мусор предмет, скорее всего, не пойдет в переработку, а лишь увеличит количество мусора, которое бесполезно разлагается на свалках по всему миру.
Очевидно, в этой стойке можно упорядоченно хранить какие-то некрупные предметы по форме сходные с коробками CD дисков. При этом, вероятно, не будет преувеличением сказать, что практически у всех любителей электроники есть проблема упорядоченного хранения электронных компонентов, некрупных метизов и тому подобных мелких деталей. Классическим проверенным годами способом хранения радиодеталей являются спичечные коробки, как известно: «Настоящий радиолюбитель, открыв спичечный коробок и обнаружив там спички, смотрит на них с удивлением». Конечно, к почетной задаче хранения радиолюбительских «сокровищ» могут быть привлечены упаковки от пищевых продуктов, лекарств, пакеты zip-lock, всевозможные самодельные конструкции [2, 3] и т.п. Порой любители электроники самостоятельно изготавливают весьма изощренные конструкции [4].

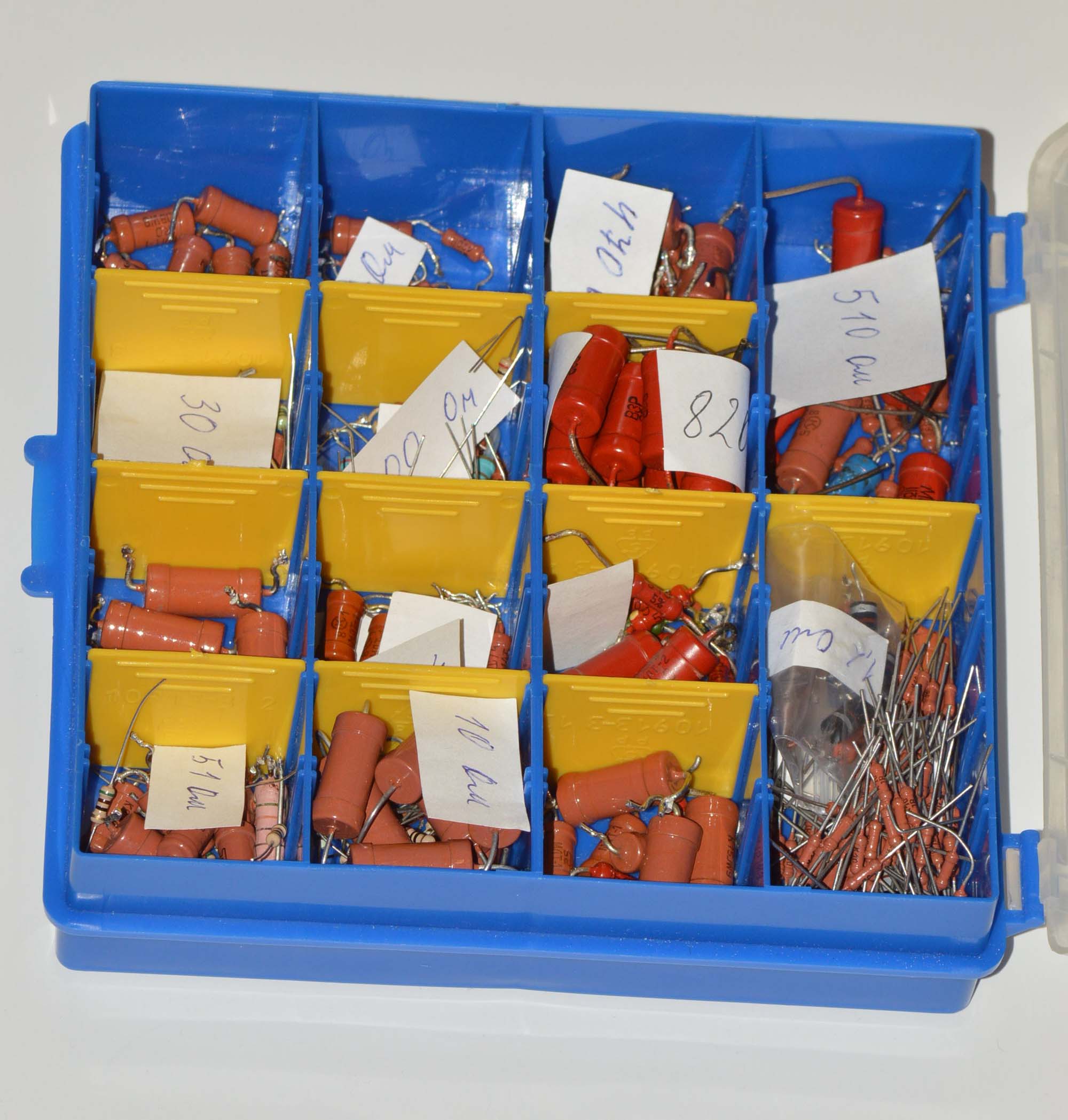

Разумеется, сейчас в продаже имеются всевозможные контейнеры для мелочей, которые, казалось бы, полностью закрывают проблему. Но такие емкости, по мнению автора, скорее рассчитаны на хранение сразу довольно большого количества мелких предметов в одной ячейке, что может быть оправдано, например, для мастерской по ремонту электроники или магазина радиодеталей, т.е. там, где имеет место непрерывный оборот большого количества комплектующих.

У радиолюбителей зачастую ситуация существенно иная, объемы расхода электронных компонентов гораздо меньше и нередко всего нескольких радиодеталей малоиспользуемого номинала может хватить на годы. В таких условиях приобретение контейнеров сравнительно большой емкости означает, что большая их часть будет заполнена воздухом, а между тем избытком площадей и объемов для хранения деталей может похвастаться редкая домашняя мастерская. Автор предлагает изготовить мини планшетки для хранения мелочей с габаритами, позволяющими разместить эти планшетки в ячейках для коробок CD-дисков. Чертеж предлагаемой планшетки для радиодеталей представлен на рисунке.

Данную деталь автор изготовил из трехслойной фанеры толщиной 4 мм при помощи станка для лазерной резки. На основе деталей такого типа можно сделать несколько типов касс разной вместимости.

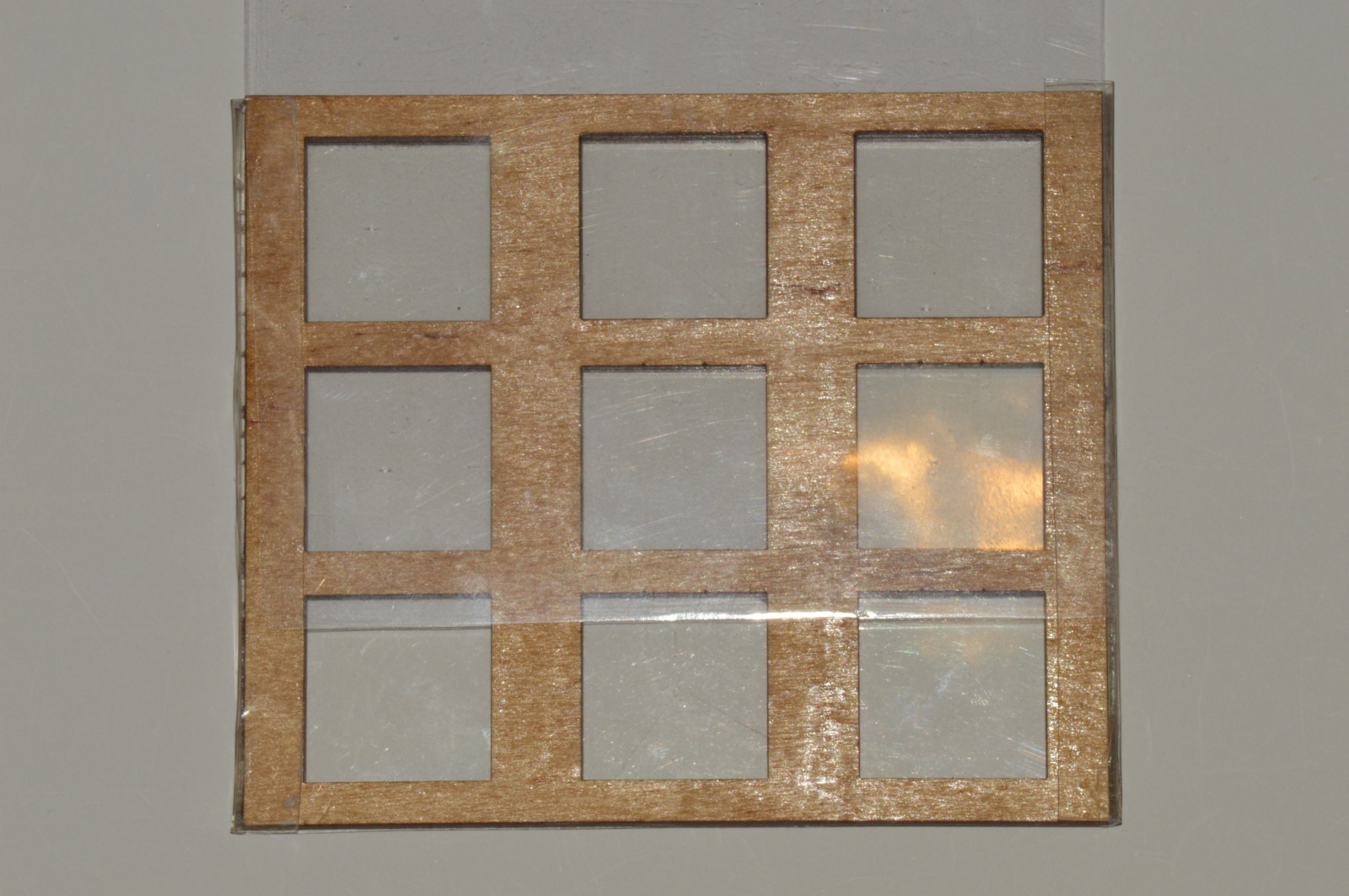

В первом варианте две детали собраны в пакет, который с двух сторон закрыт прямоугольниками выполненными из оргстекла толщиной 0,5 мм с габаритами 140 х 124 мм.

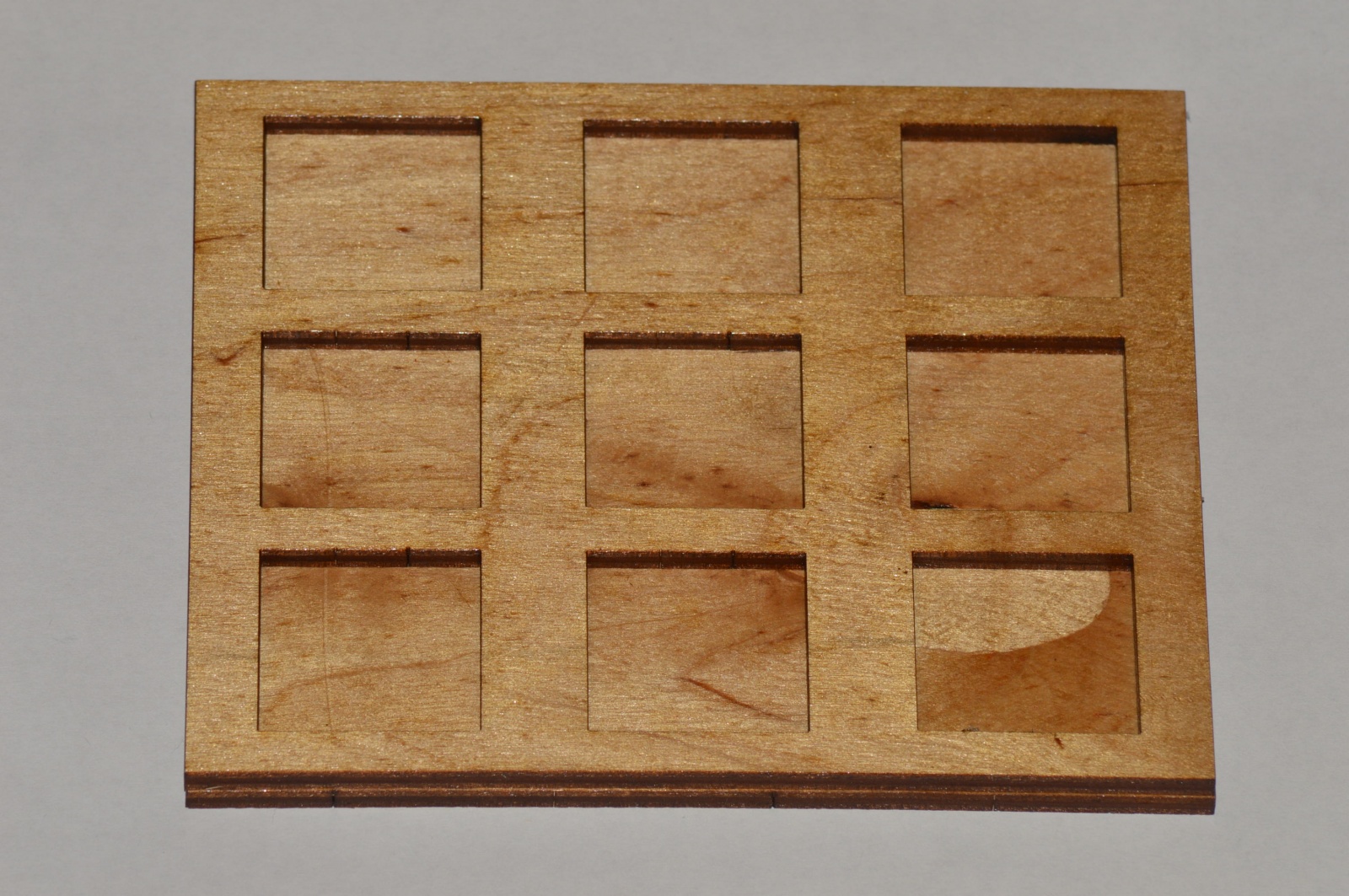

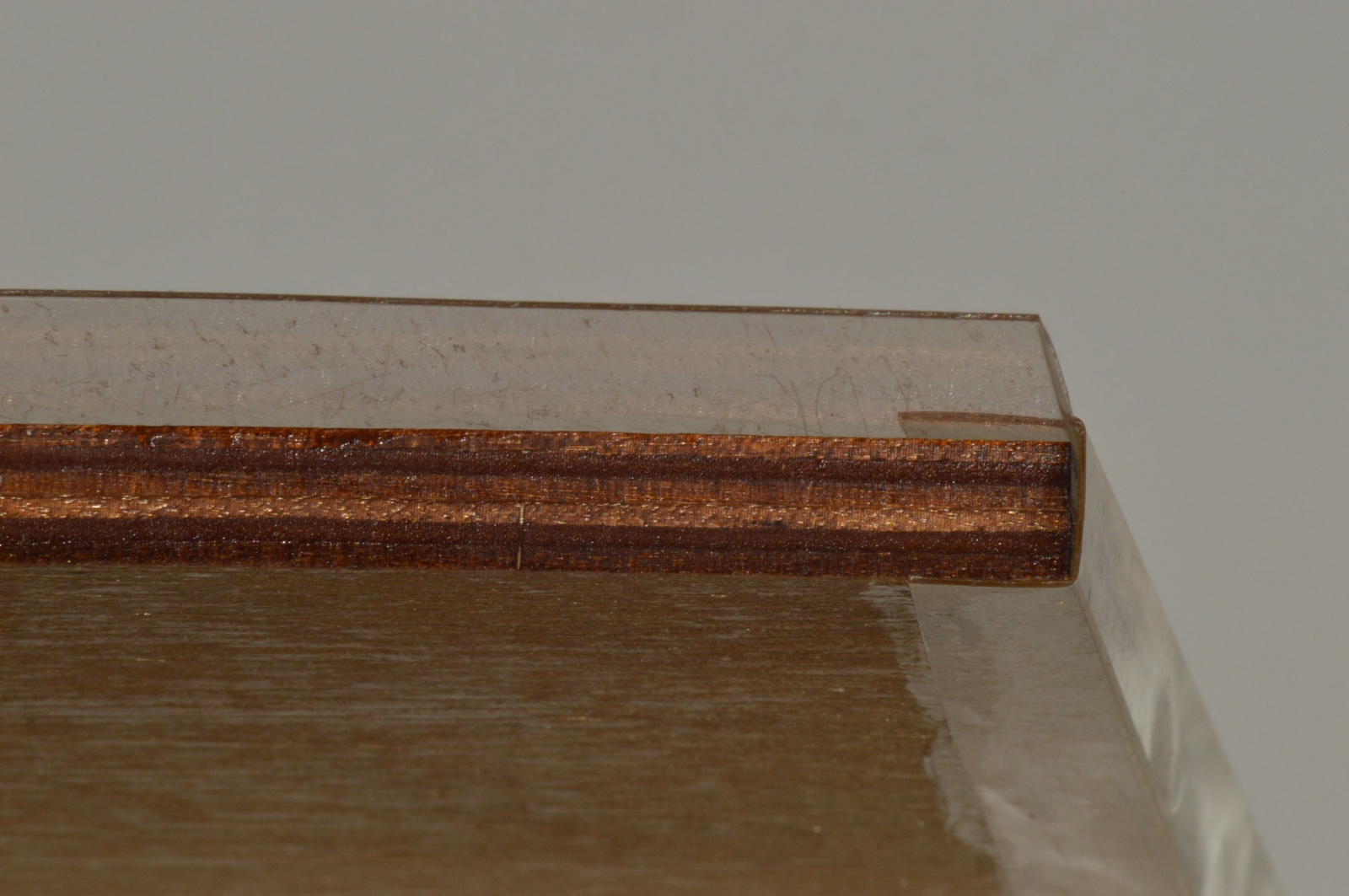

Дно из оргстекла, можно заменить фанерой, но при этом глубина ячеек уменьшится с 8 до 4 мм, впрочем, исходя из того, что в расходной кассе предполагается хранить порядка десяти радиоэлементов одного номинала, этого, как правило, достаточно.

Дно приклеено неподвижно, а верхняя крышка может сдвигаться в пазах.


Крышка из оргстекла крепится при помощи П-образных направляющих, которые позволяют сдвигать ее в сторону, открывая сразу 3, 6 или все 9 ячеек планшетки. Направляющие вырезаны и согнуты из оргстекла толщиной 0,5 мм, к деревянным деталям они были приклеены с помощью клея «Момент-Гель».

Общая толщина такой планшетки составляет около 10 мм и она хорошо помещается в ячейку, предназначенную для коробки CD-диска.

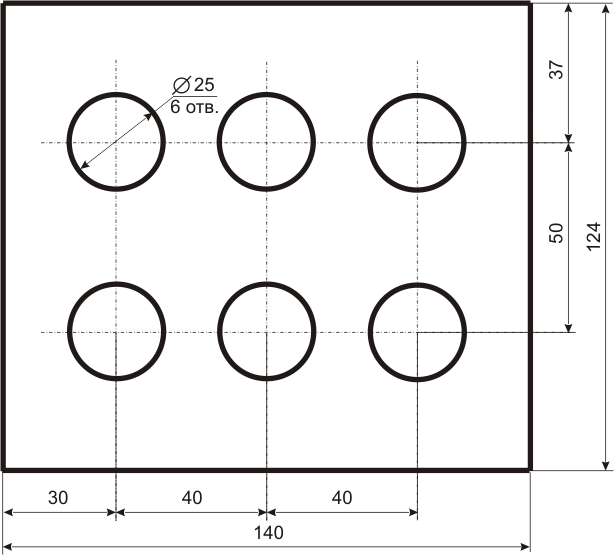

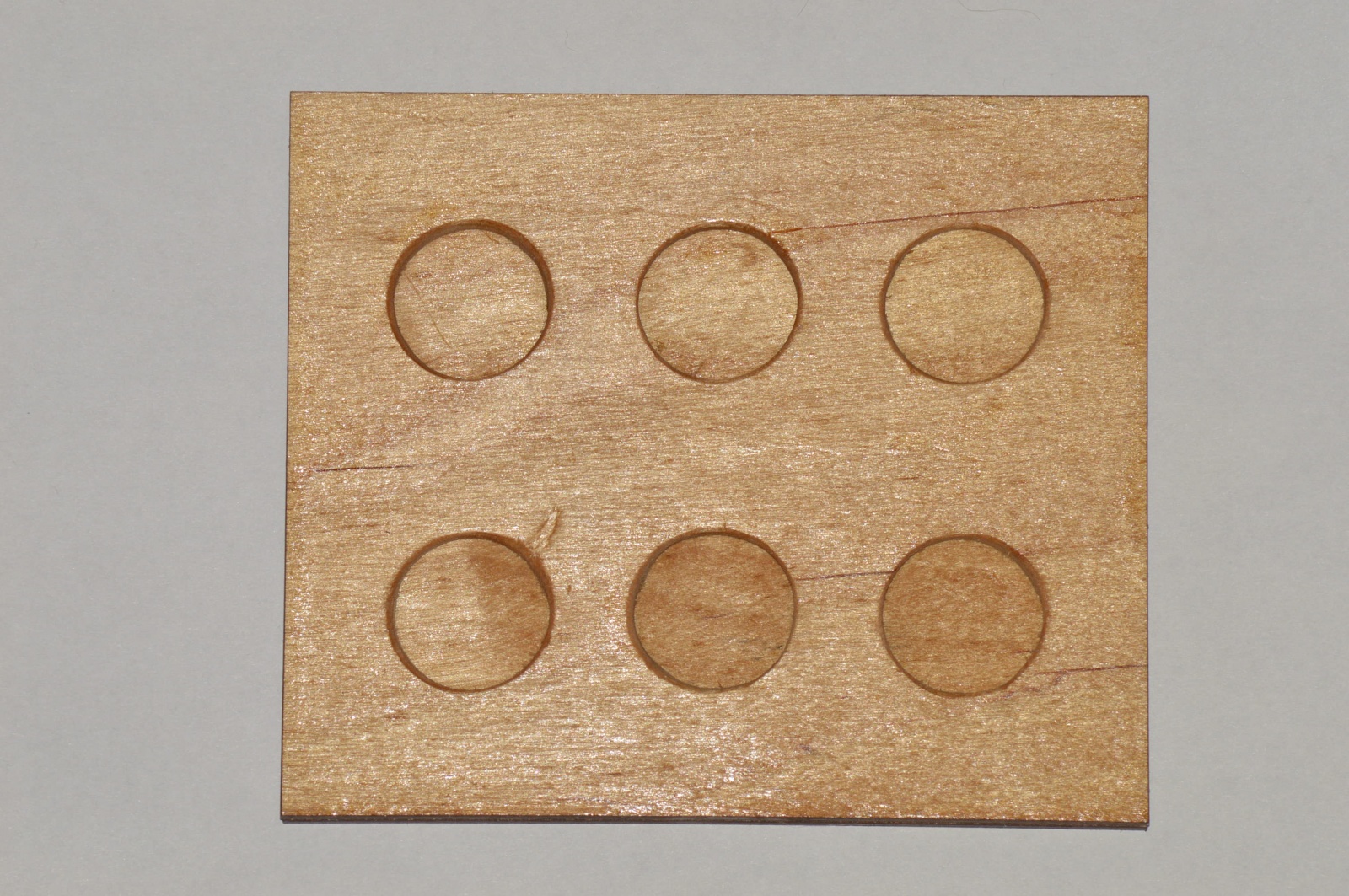

Конечно, сейчас нельзя сказать, что для жителей крупных городов лазерная резка фанеры является очень дорогой или мало распространенной услугой, но все же лазерный гравер это явно не то, что стоит в мастерской каждого домашнего мастера. Так, что при желании можно изготовить подобные контейнеры и с использованием широко распространенного столярного инструмента, Прямоугольные фанерные заготовки 140 х 124 мм просто могут быть изготовлены традиционными методами (хотя каюсь, заготовки, показанные на фото ниже, были вырезаны на лазерном гравере, но круглые отверстия проделаны фрезой). Квадратные отверстия размером 30 х 30 мм массово проделывать без станка с ЧПУ довольно сложно, поэтому в такой версии планшетки удобнее сделать круглые ячейки диаметром 25-30 мм при помощи кольцевой фрезы. При этом так можно «утилизировать» сравнительно мелки обрезки фанеры или ДВП, которые скорее всего будут образовываться в любой домашней мастерской.


В остальном сборка планшетки ничем не отличается от предыдущего варианта, все неподвижные детали фиксируются при помощи клея «Момент-Гель» и после полимеризации клея контейнер для мелочей готов к применению.

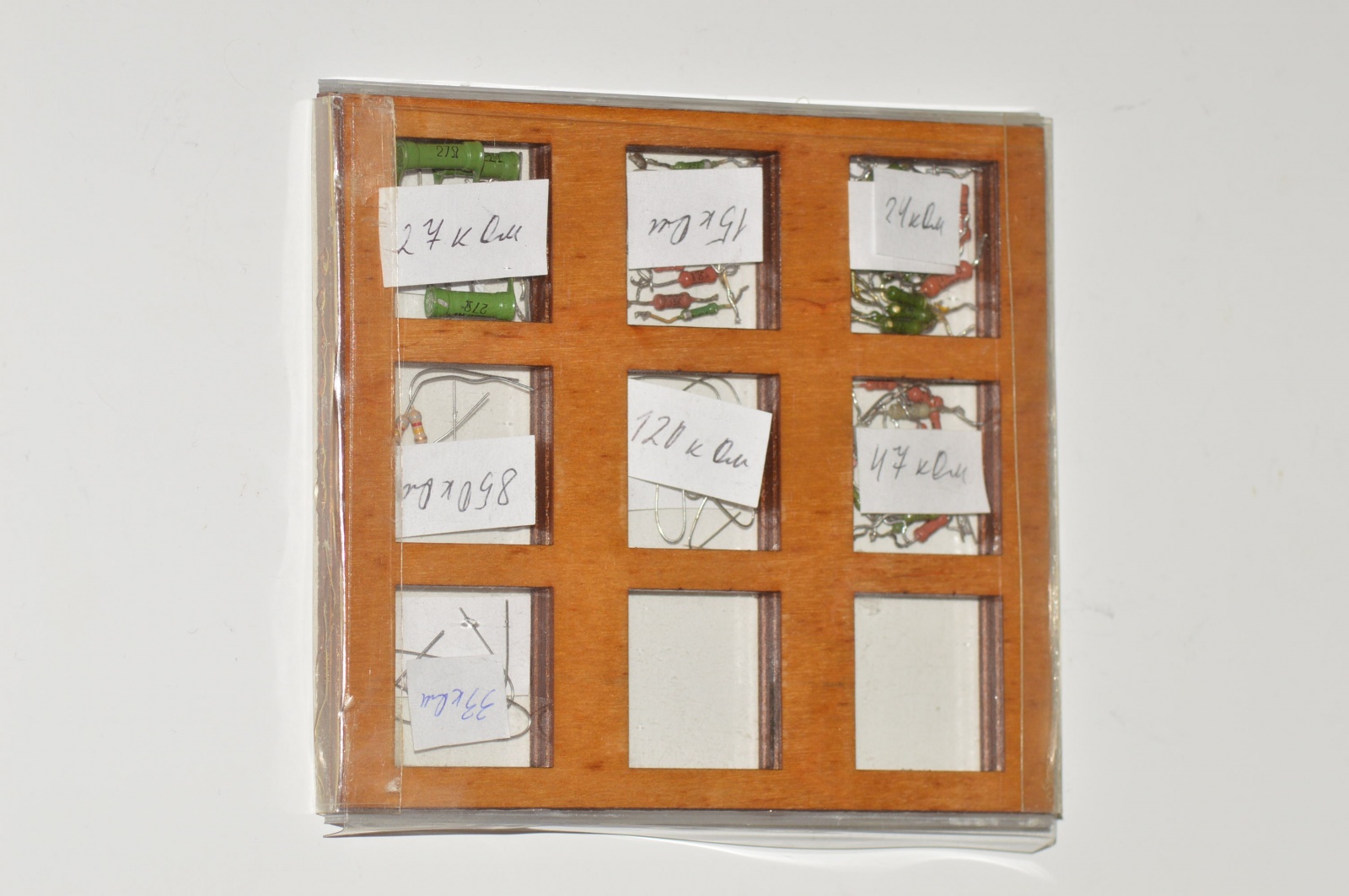

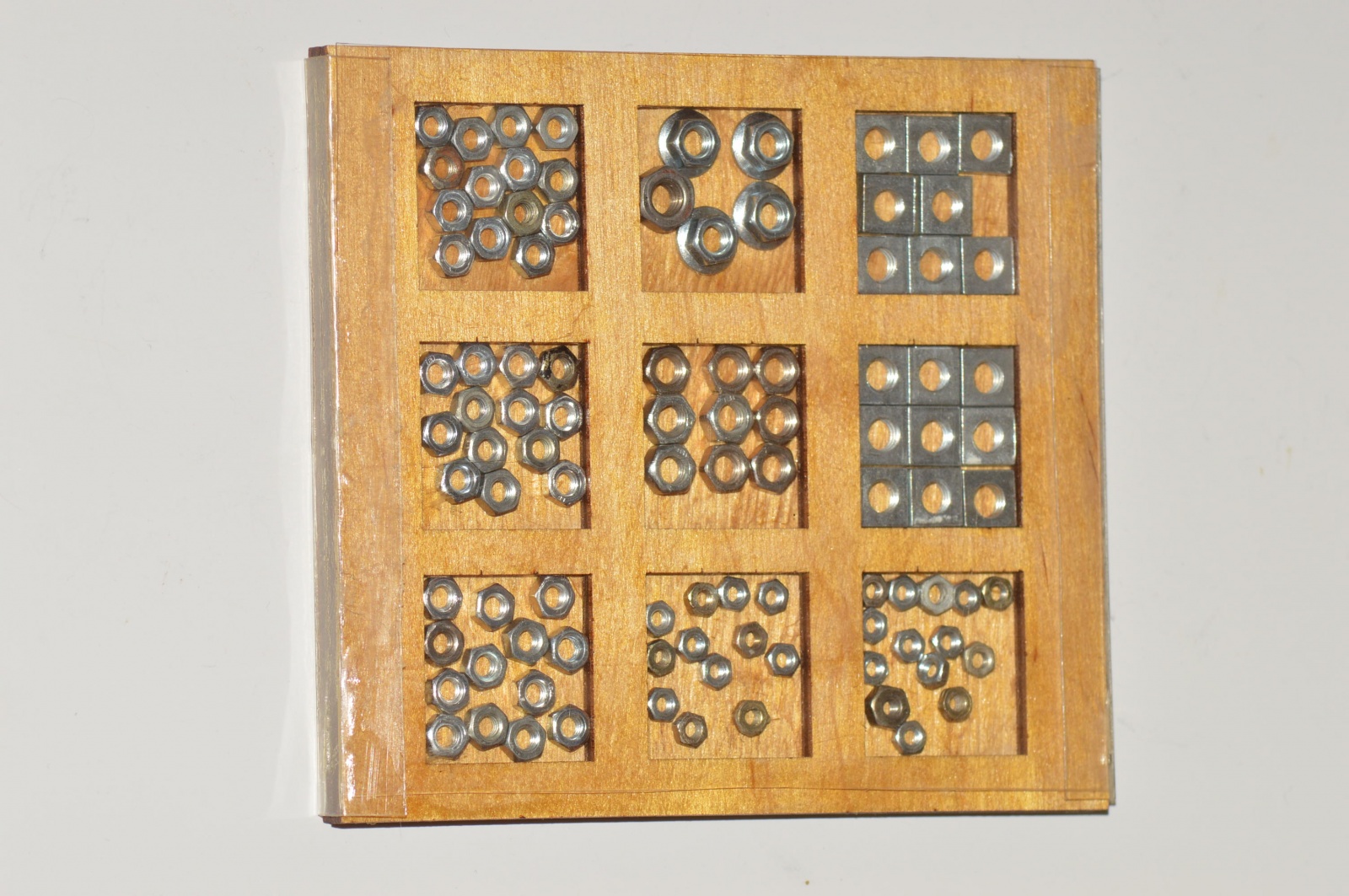

Следует отметить, что легкое компоненты типа радиодеталей можно хранить в любом варианте планшетки, а вот сравнительно тяжелые метизы лучше держать в планшетке с фанерным дном.

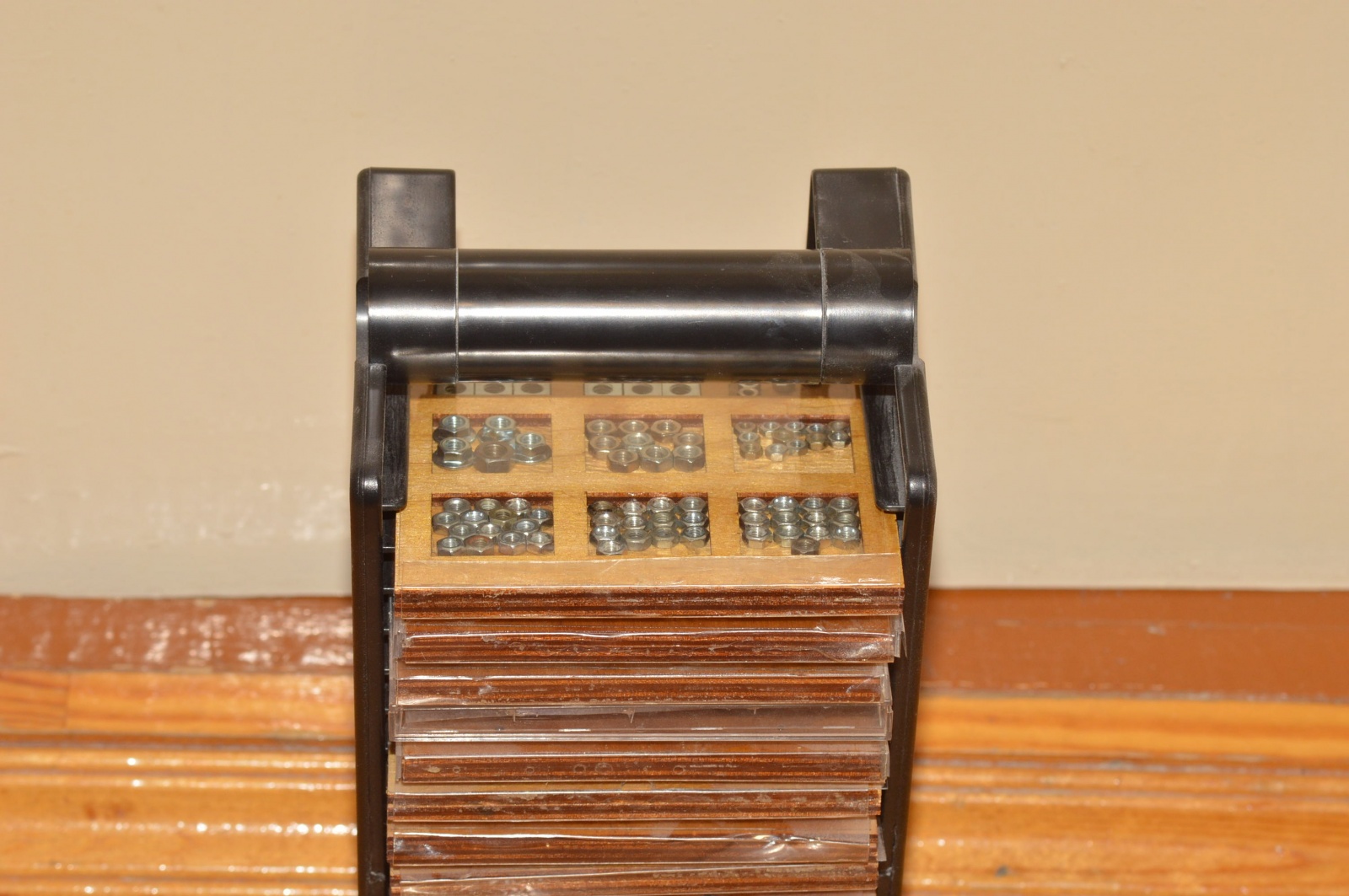

В таком качестве этажерка для оптических дисков может легко получить вторую жизнь и оказаться полезной любому любителю электроники или просто домашнему мастеру, а не получить приговор «и выкинуть жалко, и применить негде» и начать движение по маршруту "балкон" -> "гараж" -> "дача" -> "свалка".
Источники
-
Эпоха уходит: Sony закрывает завод по производству CD, DVD и Blu-ray - URL: https://habr.com/ru/companies/ru_mts/articles/827288/
-
Ящики для деталей - URL: https://radioskot.ru/publ/konstruktiv/jashhiki_dlja_detalej/13-1-0-783
-
Хранение радиодеталей - URL: https://radioskot.ru/publ/konstruktiv/khranenie_radiodetalej/13-1-0-1441
-
Как я собрал «умный» органайзер для электронных компонентов - URL: https://habr.com/ru/companies/yandex/articles/538078/
Автор: Denev
