В статье Спутник — это очень просто было рассказано о том, как просто сейчас услышать спутники на околоземных орбитах и о возможности расшифровывать принятые сигналы некоторых спутников. К сожалению эта телеметрическая информация остается недоступной для заинтересованных лиц.
И хотя космические корабли бороздят просторы большого театра спутники успешно выводятся на орбиту и передают информацию о проводимых экспериментах, но «услышать» их собственники могут всего несколько минут. Потому собственники различных CubeSat публикуют инструкции и софт для приема своих спутников, надеясь получить как можно больше телеметрической информации от энтузиастов. Например для Manfred Memorial Moon Mission (4M) был проведен конкурс среди энтузиастов приславших наибольшее количество принятой телеметрии.
Возможным решением этого вопроса может стать проект SatNOGS, который представляет собой проект массового строительства и развертывания любительских станций слежения по всему миру на основе технологий с открытым исходным кодом и открытых стандартов.
Станция SatNOGS является модульной и может быть легко модифицирована. Станция подключается к интернету и полностью автоматизирована.

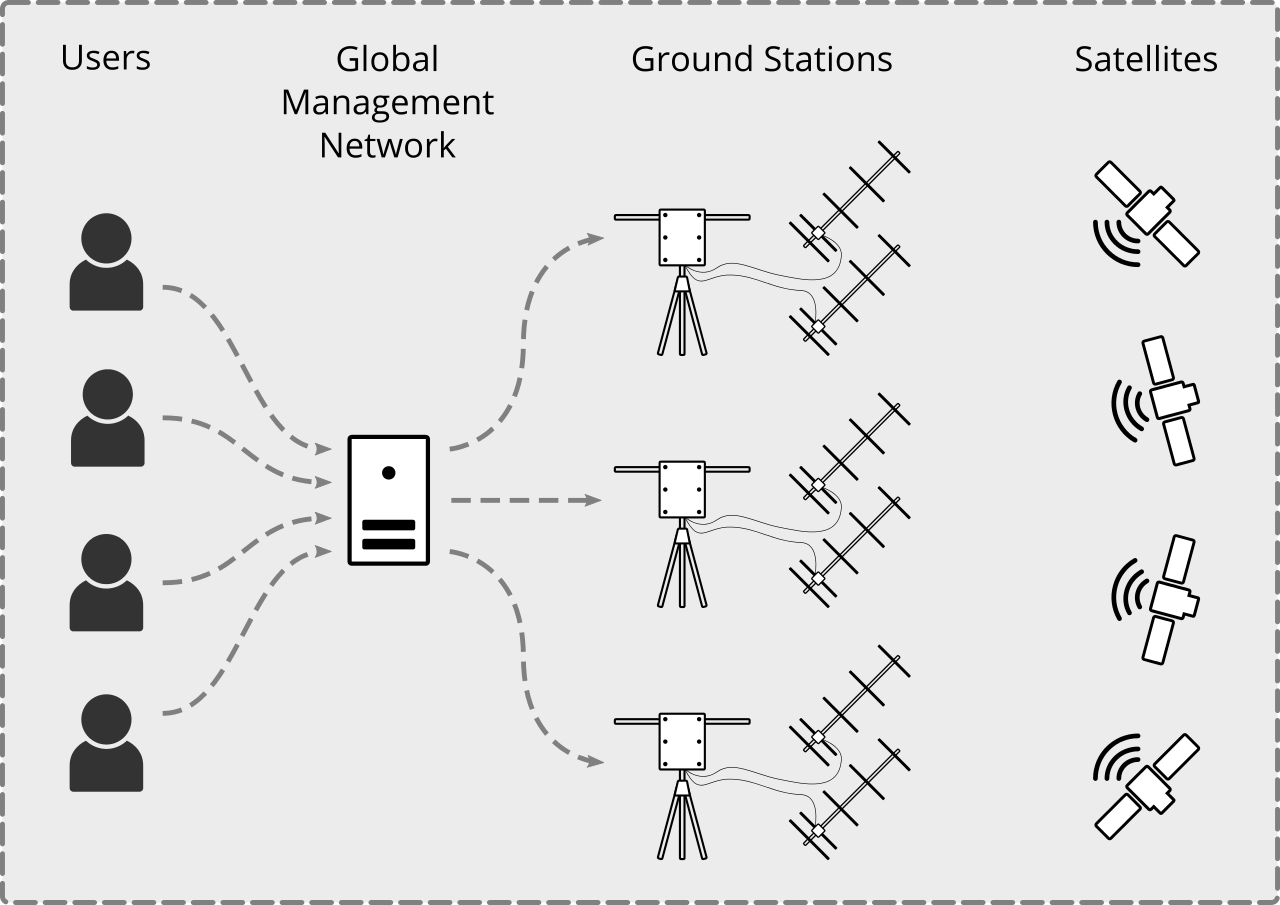

Следующая схема показывает суть проекта:
Через Global Management Network наблюдатели взаимодействуют с несколькими станциями слежения. Собранные данные будут доступны для общественности через собственный веб-сайт.
Станция слежения SatNOGS — это азимутально-поворотное устройство, антенны, МШУ и встроенная система, которая получает из Global Management Network запланированные операции, записывает результаты наблюдений и отправляет их обратно в Global Management Network.
Конфигурация станции может быть модифицированна — заводское или самодельное азимутально-поворотное устройство, разные типы антенн:
Самостоятельное изготовление поворотного устройства и антенн хорошо проиллюстрировано, а конструкция использует легкодоступные и дешевые материалы. например, водопроводные ПВХ трубы:
Станция состоит из трех частей:
- Instrumentation
- Odroid U3
- TP-Link TL-WR-703N
Instrumentation — это антенны, диплексер, усилитель, приемник RTL-SDR, GPS, поворотное устройство.
Odroid U3 — компьютер станции на который возлагаются функции управления антенной, обработки очереди работы, приема и декодирования сигнала.
TP-Link TL-WR-703N — для выхода в интернет посредством WiFi.
Станция построена из следующих комплектующих:
- 2 шаговых двигателя
- 2 драйвера A4988 шаговых двигателей
- Arduino Micro (управляет двигателями по командам Odroid U3)
- TP-Link WR703N
- DVB-T приемник на основе RTL2832U
- По одной направленной антенне на диапазоны 2 метра и 70 см
- ODROID U3
Все компоненты размещены внутри легко приобретаемой электротехнической коробки:

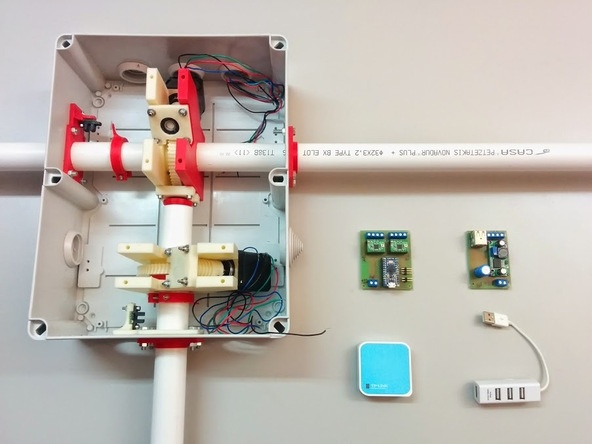

В которую сначала монтируются механические узлы выполненные на 3D принтере и шаговые двигатели:

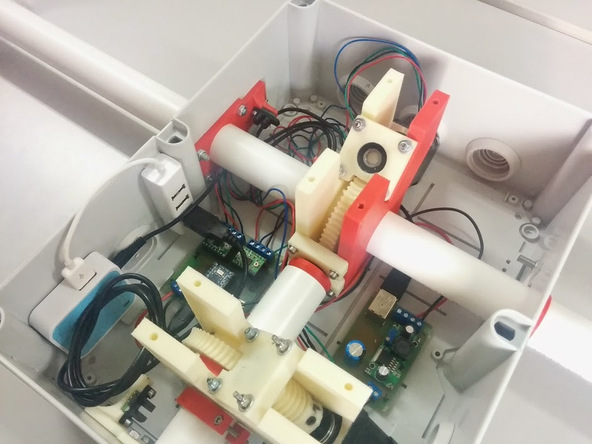

Затем туда монтируются электронные компоненты:
Остается перейти к установке ПО на железо.
Спутники ждут!
Автор: Rumlin
