Как уже отмечалось много раз, за последнее время рынок видеоконференцсвязи (ВКС) стремительно смещается в сторону программных решений. В прошлых статьях о подобных реализациях наших российских разработчиков (Mind и TrueConf) я подробно описал функционал, настройку и стоимость решения, но вопросу оборудования для ВКС было уделено незначительное внимание. Это не справедливо — каким бы ни был удобным и качественным сервис ВКС, при неудачно подобранном оборудовании для персональных рабочих мест или переговорных комнат, Вы не сможете оценить все достоинства программного решения.
В случае с продуктами представителей аппаратных решений, мы имеем готовые комплекты для переговорных — так называемые терминалы, которые включают кодек ВКС, спикерфон и камеру. В случае с программной реализацией, мы можем использовать как готовые аппаратные терминалы, так и различное ВКС-оборудование с программным клиентом на базе ПК.
Выбор этого оборудования весьма велик, и подбор может занять немало времени: важно учитывать особенности переговорной комнаты, её размер, форму и вместимость.
В этой статье я опишу типовые задачи по оборудованию переговорных комнат и решения на основе конкретных примеров.
Если речь идёт об оборудовании персонального рабочего места, то решение, как правило, не представляет трудностей — достаточно выбрать качественную web-камеру и удобную гарнитуру с учётом профиля выполняемой задачи.
Но если необходимо укомплектовать переговорную или конференц-зал, то тут важно учитывать все характеристики современного оборудования для ВКС:
1. Камеры для ВКС, как правило, имеют Full HD разрешение, функцию PTZ и большое количество пресетов (сохранённых положений). Основными характеристиками являются:
- угол обзора
- кратность оптического увеличения
- кратность цифрового увеличения
- угол поворота и наклона
2. Средства захвата и воспроизведения звука различны, и подбираются в зависимости от размера помещения. Самым простым решением для малоразмерной переговорной является использование встроенного в камеру микрофона и встроенных колонок телевизора. В среднеразмерной переговорной, для небольшого количества участников используются комбинированные устройства — спикерфоны, включающие встроенные направленные микрофоны (как правило с охватом 360 градусов) и динамики.
Здесь важно учитывать радиус качественного захвата голоса. Если стол в переговорной комнате длинный, то используют дополнительные микрофоны, либо аналогичные спикерфоны с поддержкой каскадирования.
Если количество участников больше 12-15 человек, то есть смысл использовать конгресс-систему с персональными микрофонными пультами. Проводные пульты включают зачастую и микрофон, и динамик, а беспроводные — только микрофон.
3. Немаловажную роль в ВКС играет средство отображения видео и контента. Так как предложений на рынке много и разброс по стоимости крайне велик — я воздержусь рекомендовать что-либо конкретное. В статье, основным критерием выбора будет лишь диагональ экрана. Учитывая, что мы будем планировать решение для ВКС, я сразу исключу использование проекторов, так как они больше подходят для презентаций и, для того чтобы обеспечить необходимую яркость и контрастность, приходится приглушать свет в помещении. Тогда как при видеоконференции необходимо показывать и снимать, средство отображения должно обеспечивать необходимое качество картинки при хорошей освещённости помещения, которая требуется для качественного захвата видео. Безусловно есть профессиональные проекторы, работающие при ярком освещении, но стоят они совсем других денег.
Учитывая эти требования, лучше всего использовать ЖК-панели или телевизоры. А тут уже становится вопрос бюджета. Бытовые телевизоры для работы лучше не использовать — они не предназначены для подобных нагрузок и имеют короткий срок гарантийного обслуживания. Профессиональные панели кратно дороже и их использование имеет смысл при неограниченном бюджете или при узкоспециализированных задачах (видео стены в ситуационных центрах, необходимость удалённого управления и настройки панелей и пр.)
Остаётся золотая середина: ЖК-телевизоры т.н. «коммерческого» и «гостиничного» типов. Подходящая надёжность и гарантия, плюс необходимый и дополнительный функционал (например, приветствие с логотипом при включении) при доступной цене.
Большинство панелей и телевизоров сейчас идут с разрешением 4К — это весьма актуально для видео-конференц-связи, т.к. зачастую используется режим мозайки. При 4К-разрешении панели, сохраняется возможность отображать 4 FullHD потока без потери качества.
Прежде, чем перейти к типовым примерам переговорных комнат, я немного опишу общие рекомендации к освещению и интерьеру.
Освещение переговорной комнаты с ВКС
Функционал ВКС накладывает особые требования к освещению переговорной комнаты. Рекомендуется использовать ненаправленные светодиодные светильники с цветовой температурой в диапазоне 2700K-4000K. Использование флуоресцентных ламп допустимо, но это грозит появлением мерцания при захвате изображения камерой. Многие камеры ВКС умеют бороться с этой проблемой, но разница в стоимости люминесцентных и светодиодных светильников уже стала не так велика, чтобы на этом пытаться экономить.
Если в комнате есть окна, лучше использовать шторы или жалюзи. Необходимо избегать попадания прямого солнечного света в объектив камеры и на лица участников конференции — это вызывает засветку и неестественную контрастность изображения.
Лучше исключить заднюю или боковую подсветку — это приводит к появлению теней, контурных изображений и затемнению лиц.
При подборе освещения важно учитывать не только как выглядит переговорная изнутри, но и как её видят удалённые участники конференции. Оценить навскидку качество освещения можно посмотрев на переговорную через камеру мобильного телефона в режиме видеосъёмки — это выявит основные проблемы с мерцанием света, резкой контрастностью и фокусировкой.
Цвет, фон и интерьер
Наиболее важен для видеоконференций фон — стена, расположенная напротив камеры. На заднем фоне не должно быть окон, дверей, перемещающихся людей и отвлекающих предметов. На этой стене лучше разместить логотип компании и часы, показывающие местное время. В отделке комнаты лучше избегать пёстрых цветов, чёрного и ярко белого цвета.
Для отделки комнаты наиболее всего подойдут цвета: синий, сине-зелёный, светло-серый, светло-голубой и, в крайнем случае — бежевый или матовый белый. На экране хорошо смотрятся матовые материалы.
Необходимо избегать глянцевых блестящих поверхностей и стеклянных предметов — стекло отражает не только свет, но и звук.
Проектирования переговорной под ВКС
Стол для переговоров
В расчётах я учитывал следующие минимальные требования к столу: из соображений эргономики, каждый участник должен иметь комфортную личную зону стола размером 80х80 сантиметров. 80см в ширину — чтобы не толкаться локтями, 80см в глубину, чтобы не пинать оппонента ногами под столом. Плюс к этому, свободное пространство от стола до стены, по моему мнению, должно составлять минимум 160 сантиметров — свободно пройти, отодвинуть кресло, занять место за столом, оставив при этом место для прохода других участников позади себя.
Столы могут быть овальные, закругленные, но в примерах я использовал классический прямоугольный вариант.
Камера для ВКС
Камера, как ни странно, играет не первостепенную роль в видеоконференциях. Но, в любом случае, при подборе камеры для комфортного общения необходимо учитывать тип и особенности проводимых мероприятий.
Как минимум, камера в штатном режиме должна иметь угол обзора, захватывающий всех участников мероприятия. При необходимости, с помощью оптического или цифрового увеличения, камера может выделять группу участников или, если возможности позволяют, крупный план одного из докладчиков. Для удобства, все необходимые положения камеры сохраняются в виде пресетов, и ведущий может переключать их, когда потребуется.
При использовании определённых конгресс-систем или специализированных контроллеров, нужные пресеты камеры могут активироваться автоматически по активности микрофона докладчика. Но об этом чуть позже.
Камеры для ВКС имеют большое количество настроек, включающих: баланс белого, ручную коррекцию изображения, компенсацию мерцания источников света, интеллектуальную подсветку изображения и много других полезностей.
Средство захвата и воспроизведения звука
Наряду со средствами воспроизведения звука, высокое качество микрофонов является основным требованием к системе ВКС. Это объяснимо: при коллективном общении 80% внимания уделяется речи и, порой, мы не всегда смотрим на говорящего.
При этом, снижение качества картинки не сильно повлияет на понимание речи докладчика, а вот некачественный звук, напротив — приведёт к проблемам с восприятием голоса.
Как уже упоминалось выше, для маленьких и средних переговорных комнат используют спикерфоны. Предложенные в статье модели спикерфонов имеют уверенный звуковой охват радиусом до 2,5 метров, что позволяет устанавливать их на столы шириной под одного или двух человек. Если стол длинней, чем радиус захвата микрофона, появляется необходимость расширить зону покрытия.
Конференц-телефоны и спикерфоны, идущие в комплекте аппаратных терминалов, позволяют расширить охват микрофона по длине стола. Для этого устанавливаются дополнительные микрофоны с направленным углом захвата звука (применимо к терминалу Yealink, описанного в данной статье).
При использовании решения на базе программного терминала, спикерфоны последовательно каскадируются по витой паре через специализированный коммутатор. Таким образом, можно покрыть зоной захвата и воспроизведения звука стол любой длины.
В тех случаях, когда конфигурация столов не позволяет использовать спикерфоны, или от системы захвата звука требуется дополнительный функционал — необходимо использовать конгресс-систему.
Конгресс-система состоит из блока управления, пультов делегатов и пульта председателя. В данной статье будет предложено 2 варианта: с проводными пультами и беспроводными.
Проводные пульты подключаются последовательно и, помимо микрофона, имеют встроенные динамики.
Беспроводные микрофонные пульты, для увеличения срока работы без подзарядки, лишены динамика и требуют использования дополнительной акустики. Беспроводное решение применимо в случаях, когда некуда спрятать проводку, либо есть необходимость оперативно убрать пульты со стола для проведения мероприятия другого формата.
Микрофон пульта делегата активируется вручную или по голосу (в зависимости от модели). Максимальное количество одновременно активных пультов может составлять от 4 до 6. Каждый новый докладчик будет отключать первого подключившегося автоматически (FIFO). Пульт председателя имеет возможность отключать микрофоны всех делегатов, при необходимости.
Модели конгресс-систем, о которых пойдёт речь в примерах, имеют встроенную систему управления пресетами камер. Таким образом, при активации микрофона докладчика, камера автоматически наводится на говорящего. Это весьма удобно при большой аудитории.
Средство отображения
Диагональ и количество панелей для ВКС подбираются исходя из длины стола и, как следствие, расстояния до самого дальнего участника. Но это в идеале, а по факту, многие выбирают панели исходя из бюджета. Систем расчета диагонали множество, и у каждого проектировщика есть своя методика.
Я не буду претендовать на лучший вариант, но при расчёте я следовал следующим правилам: при использовании переговорной вдоль длинной стороны — дальний участник должен находиться от панели на расстоянии не дальше чем высота панели, умноженная на 6 (или на 8, при наличии дублирующих экранов). При использовании переговорной вдоль короткой стороны — не дальше четырёхкратной высоты панели. Разумеется, это обусловлено необходимостью обеспечить дальним участникам возможность комфортно следить за видеоконференцией и демонстрируемым контентом (презентации, документы и пр.)
Ближний участник должен сидеть дальше, чем 2 высоты. Это связано с комфортным углом обзора панели. Не тем, который многие производители заявляют как 178 градусов, а тем, под которым изображение не критично меняет свои пропорции.

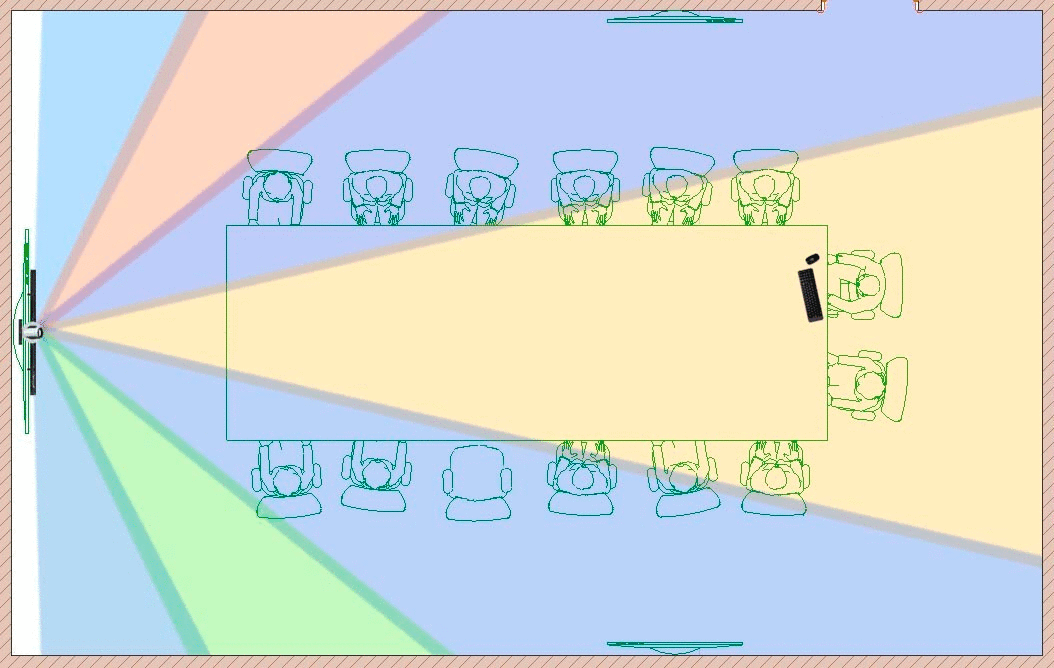

Закладывая при проектировании два сценария использования переговорной комнаты (по длине и по ширине), мы расширяем функциональные возможности ВКС. В первом сценарии — вдоль длинной стороны, комната вмещает большее количество участников, и видеоконференция проходит в классическом виде. На одном или нескольких экранах отображается контент и лица участников в различных раскладках.
Второй сценарий — вдоль короткой стороны, приближен к режиму «Телеприсутствие» или «Telepresence». Если на каждую панель вывести по одному докладчику, то размер панели и расстояние до участников обеспечивают изображение человека в реальном масштабе, и подобная видеоконференция приобретает характер личного присутствия всех участников. В таком режиме переговорную можно использовать для важных видеоконференций с небольшим количеством участников как с одной, так и с другой стороны.
Комплекты ВКС для типовых переговорных комнат
Комплекты будут рассчитаны в двух вариантах: на базе программной и аппаратной терминальной системы.
Очень маленькая переговорная комната на 4-5 человек
Решение на базе программного терминала
Сразу поясню — это единственный пример, в котором не комната проектировалась под задачи, а задачи подгонялись под размеры комнаты. Дело в том, что это весьма распространённый размер переговорок в небольших компаниях — 3х4м. Даже у нас в компании есть аналогичная комната.
Поэтому мне хотелось показать, каким образом её можно адаптировать под ВКС. Разумеется, неудобств в подобном типоразмере масса. Стол узкий и, поэтому, любителей закидывать ногу на ногу напротив друг друга лучше не сажать. Расстояние от стола до стены недостаточное, следовательно — заходить придётся по одному и выходить в обратном порядке.
А так, когда все за столом — комната подходит для видеоконференций по двум сценариям.

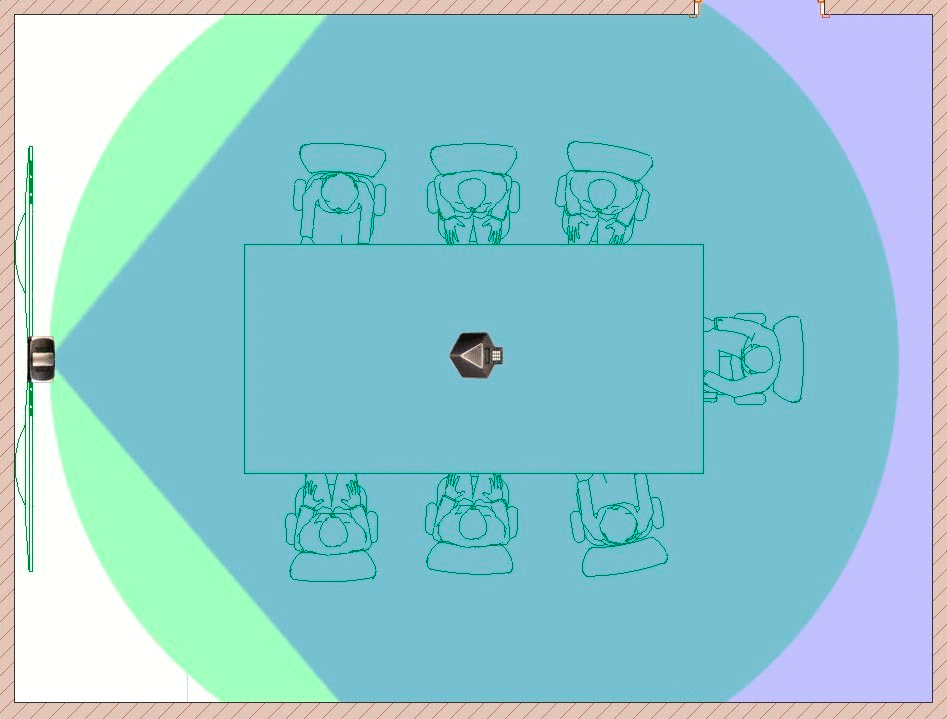

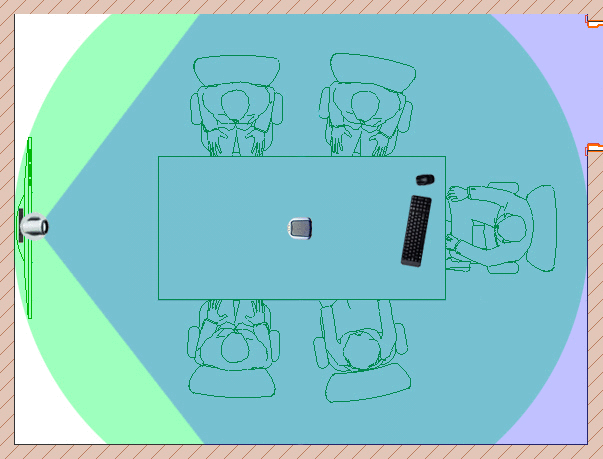

Панель, диагональю 46"-55" устанавливается на передвижную стойку. На ней же крепится клиентский терминал и камера. Проводной спикерфон устанавливается в центре стола и обеспечивает охват практически всей комнаты.
Камера имеет максимальный угол обзора 105 градусов, что допускает её использование в подобных тесных условиях — она охватывает всех участников с довольно близкого расстояния. Данная модель камеры имеет функцию PTZ и 3-кратный оптический zoom. Настроив необходимые положения и сохранив их в виде пресетов, оператор может оперативно приближать любых трёх или любых двух участников при помощи ПДУ.
Если переместить стойку с ВКС оборудованием и направить камеру вдоль короткой стороны комнаты, то мы получим сценарий на четырёх участников. Максимальное увеличение камеры при этом позволяет взять крупный план каждого из докладчиков.
Это была реализация на базе программного терминала. Состав комплекта оборудования ВКС Flagman VC1.105.3-S следующий:

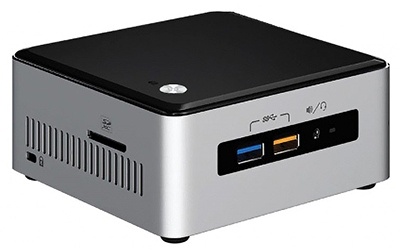

1. Терминальный клиент ВКС на базе Intel NUC
Память: 8Гб DDR4
Встроенная графика: Intel HD Graphics 520
Накопитель: SSD 120Гб
USB 3.0: х4
HDMI: х1
Mini DisplayPort х1
Разъем для наушников/микрофона х1
Кард-ридер SDXC
Сетевой интерфейс: Gigabit Ethernet
WiFi
Bluetooth
Звук: 8 каналов (7.1)
Тип блока питания: внешний 65 Вт
Размеры (ШхВхГ): 115 х 48 х 111 мм
2. Видеокамера для ВКС CleverMic Wide
Оптическое увеличение: х3
Цифровое увеличение: х3
Возможность установки на потолок.
Сенсор: 1/3" 5MP HD CMOS.
Видео режимы для порта DVI-I(HDMI): 1080p29.97/25; 720p59.94/50/29.97/25.
Видео режимы для порта USB 3.0.: 1080p29.97/25; 720p59.94/50/29.97/25; 1600*900@60; 1400-U3*900@60; 1366*768@60
Видео режимы для порта USB 2.0.: 800*600@60/30; 640*480@60/30
Горизонтальный диапазон поворота объектива: -170° ~ +170°
Вертикальный диапазон поворота объектива: -30° ~ +90°
Фокус: автоматический, ручной.
Баланс-белого: автоматический, ручной.
До 128 преднастроек
Пульт дистанционного управления.
Размеры (Длинна×Высота×Ширина): 220мм×173мм×117мм
Вес камеры: 1.25 кг
3. Спикерфон Phoenix Audio Duet Executive
1 встроенный микрофон;
1 встроенный динамик;
Полный дуплекс;
Эхоподавление;
Шумоподавление;
Встроенная система АРУ;
Охват 360 градусов;
Кнопки управления громкостью;
Кнопка отключения микрофона с индикатором;
Интерфейсы:
USB Plug and Play;
3.5 мм аудио-разъем для подключения внешних динамиков или колонок;
Разъем RJ11;
2.5 мм аудио-разъем для подключения гарнитуры;
2 тумблера управления чувствительностью микрофона.
Комплектация:
Мягкий чехол для удобной транспортировки спикерфона;
USB кабель для подключения к ПК, ноутбуку или планшетному компьютеру;
2 провода с разъемами RJ11;
1 провод с разъемами RJ11 — 2.5 мм;
Переходник 2.5 — 3.5 мм;
Блок питания;
Инструкция пользователя.
Стоимость комплекта Flagman VC1.105.3-S можно рассчитать через конфигуратор на нашем сайте.
Решение на базе аппаратного терминала Yealink

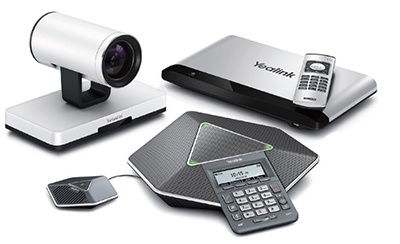

Для решения этой задачи мы будем использовать терминальную систему Yealink VC110 с беспроводным микрофоном VCM60. PTZ-камера интегрирована с кодеком и имеет 4-кратное цифровое увеличение.
Угол обзора камеры составляет 100 градусов — все участники без трудностей попадают в поле зрения камеры, не смотря на компактные размеры помещения. Камера также имеет пресеты положений и, с помощью ПДУ, может быть направлена на одного или нескольких участников.
Учитывая тот факт, что VCM60 — это беспроводной микрофон, воспроизведением звука в данном сценарии занимается телевизор через HDMI. В комнате такого размера использовать дополнительную акустику нет никакой необходимости.
4-кратное цифровое увеличение даёт прекрасные крупные планы всех участников, при использовании камеры вдоль короткой стороны переговорной комнаты.
В состав комплекта Flagman VC1.100/4-H входит:
Аппаратный терминал VC110-VCM60
Кодек VC110
Коммутационный блок
Беспроводной микрофон VCM60
USB-адаптер VCP60
Пульт ДУ VCR10
HD Камера:
Разрешение видео Full HD (1920x1080)
Zoom 4x (цифровой)
Угол обзора по горизонтали +-100°
Угол обзора по вертикали +-30°
10 пресетов (позиций камеры)
2xИК-приёмника
Видео:
1080P (1920x1080) 30 fps от 1 Мбит/с
720P (1280x720) от 520 Кбит/с
W448P (768x448), WQVGA (400x240)
4CIF (704x576), CIF (352x268)
Стандарты видео и сетевые характеристики:
H.264 High Profile, H.264, H.263
Динамическая адаптированая настройка полосы пропускания
Прямая коррекция ошибок (FEC), компенсация потерянных пакетов до 8% видео и до 20% аудио
Автоматический приоритет качества передачи контента и голосовых пакетов
Аудио:
Встроенный микрофон (Кодек VC110)
Рабочая дистанция захвата голоса 4 метра с зоной покрытия 360 градусов (Кодек VC110)
Рабочая дистанция захвата голоса 2 метра с зоной покрытия 360 градусов (Беспроводной микрофон VCM60)
Кодеки: G.722.1C, G.722.1, G.722, G.711 u/a
Поддержка: AEC, VAD, CNG, PLC, AJB, AGC
Функции:
Одновременная передача видео и контента с качеством 1080p30
Управление расположением окон: полноэкранное; одноразмерное; разноразмерное
Поддержка вывода изображения на 2 дисплея
Запись и воспроизведение Аудио/Видео на USB
Хранение скриншотов на USB
Спящий режим, DND
Просмотр статистики конференции в реальном времени
Автоответ, отключение микрофона и режим ожидания
Локальная записная книга на 1000 контактов
Интеллектуальный поиск по записной книге
История вызовов: все/пропущенные/принятые/набранные
Книга LDAP
Локализация (меню и веб-интерфейс)
Поддержка коммуникационных протоколов:
H.323 (1 аккаунт), SIP (1 аккаунт)
H.239/BFCP (SIP)
FECC: H.224/H.281
Подпротоколы H.323: H.245, H.225, H.235v3, H.241
DECT: 1880-1900 МГц
Сеть и безопасность:
TCP/IP (IPv4), DHCP/Статический
HTTP/HTTPS веб-сервер
TLS, AES шифрование
SRTP (Внимание! В продуктах, предназначенных для стран-участников Таможенного Союза, данный функционал отсутствует!)
QoS: 802.1p/Q, Diff-serv
IEEE802.1X, LLDP-MED, VLAN
Синхронизация времени и даты по SNTP
Встроенный сертификат
NAT и межсетевой экран:
Конфигурирование NAT (ручное/автоматическое)
Интеллектуальное прохождение NAT
OpenVPN (Внимание! В продуктах, предназначенных для стран-участников Таможенного Союза, данный функционал отсутствует!)
Поддержка: H.460
Управление:
Настройка через веб-интерфейс или с пульта ДУ
Обновление ПО, сброс настроек
Экспорт/Импорт конфигурационных файлов
SNMP, диагностика аудио/видео/сети
Экспорт system log и PCAP Trace
Интерфейсы терминала V110 (VCM60):
2xHDMI, 1xDVI для подключения к коммутационному блоку
1xLine-in (3.5мм), 1xLine-out (3.5мм)
2xUSB-порта 2.0
Другое: cлот для замка Kensington, кнопка сброса настроек
Физические характеристики:
Адаптер питания: Вход AC 100~240В, Выход DC 12В/2
Потребление: режим ожидания<2.8Вт, в рабочем состоянии 24Вт, макс. 30Вт.
Размер (Ш*Г*В):
Кодек VC110: 335мм*152мм*161мм
Коммутационный блок: 124мм*97мм*38мм
Беспроводной микрофон VCM60: 131мм*117мм*26мм
Пульт ДУ: 190мм*55мм*24мм
Рабочая влажность: 10~95%
Рабочая температура: -10~50˚C
С ценой на комплект Flagman VC1.100.4-H, на базе Yealink VC110-VCM60, можно ознакомиться на нашем сайте.
Малая переговорная комната на 5-7 человек
Решение на базе программного терминала

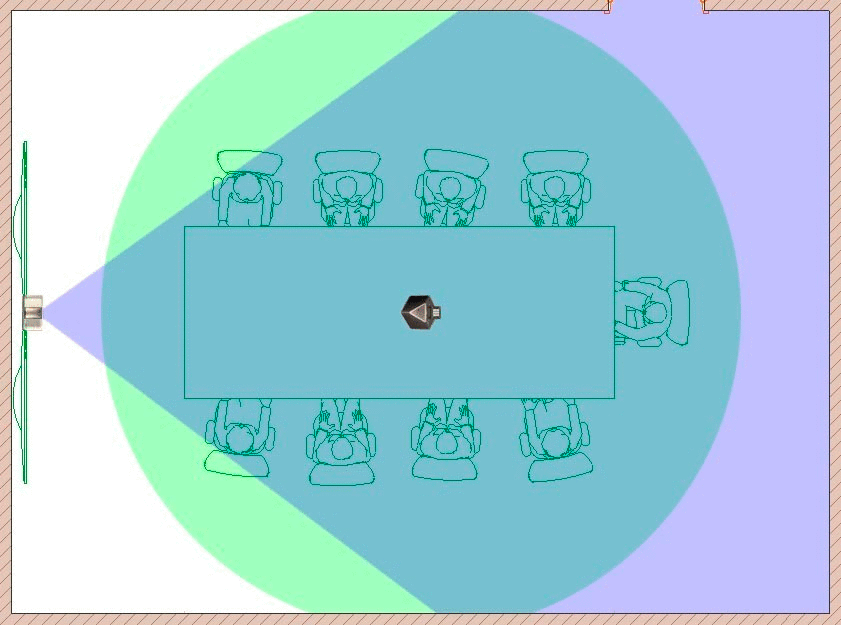

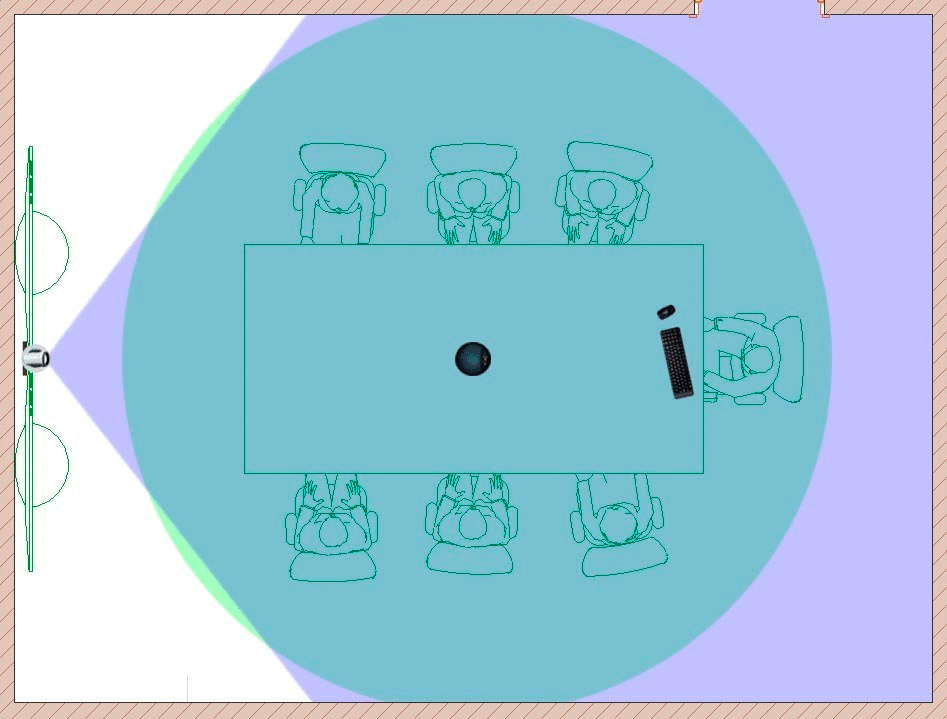

В этом и последующих примерах размер комнаты условен. Стенами я обозначил минимальные границы пространства, необходимого для зоны ВКС. Но переговорная может быть гораздо больших размеров и включать дополнительную мебель и оборудование.
В данном наборе мы используем ту же самую камеру, что и в первом примере. Штатный угол обзора в 105 градусов без проблем захватывает всех семерых участников мероприятия. Увеличение позволяет выделить группы из 4 или 3 человек
Спикерфон используем Phoenix Audio Spider — уверенная зона захвата звука 2,5 метра покрывает всех участников с запасом.
В качестве средства отображения можно использовать один или два телевизора диагональю 55"-65", установленных на мобильную стойку.
При поперечном использовании переговорной комнаты, камера захватывает 5 человек и может приблизить группы из трёх или двух участников.
Состав комплекта оборудования ВКС Flagman VC2.105.3-S следующий:
1. Терминальный клиент ВКС на базе Intel NUC
Память: 8Гб DDR4
Встроенная графика: Intel HD Graphics 520
Накопитель: SSD 120Гб
USB 3.0: х4
HDMI: х1
Mini DisplayPort х1
Разъем для наушников/микрофона х1
Кард-ридер SDXC
Сетевой интерфейс: Gigabit Ethernet
WiFi
Bluetooth
Звук: 8 каналов (7.1)
Тип блока питания: внешний 65 Вт
Размеры (ШхВхГ): 115 х 48 х 111 мм
2. Видеокамера для ВКС CleverMic Wide
Оптическое увеличение: х3
Цифровое увеличение: х3
Возможность установки на потолок.
Сенсор: 1/3" 5MP HD CMOS.
Видео режимы для порта DVI-I(HDMI): 1080p29.97/25; 720p59.94/50/29.97/25.
Видео режимы для порта USB 3.0.: 1080p29.97/25; 720p59.94/50/29.97/25; 1600*900@60; 1400-U3*900@60; 1366*768@60
Видео режимы для порта USB 2.0.: 800*600@60/30; 640*480@60/30
Горизонтальный диапазон поворота объектива: -170° ~ +170°
Вертикальный диапазон поворота объектива: -30° ~ +90°
Фокус: автоматический, ручной.
Баланс-белого: автоматический, ручной.
До 128 преднастроек
Пульт дистанционного управления.
Размеры (Длинна×Высота×Ширина): 220мм×173мм×117мм
Вес камеры: 1.25 кг
3. Спикерфон Phoenix Audio Spider
Кабель USB.
Международный адаптер питания.
Кабель для подключения в цепь (Ethernet)
Кабель-переходник с 2,5 мм на 3,5 мм четырех-контактный разъем.
Сменная крышка для отсека с проводами.
Руководство пользователя.
Возможности подключения:
Smart Spider MT503 USB и Smart Interface подключается через:
USB к компьютеру — это соединение для любых сессий, использующих ресурсы ПК, например, приложения Voice Over IP (Vidyo, Bluejeans, FuzeBox, Skype, Microsoft Lync, и т.д.).
Аналоговый кабель к Smart-устройствам — это соединение осуществляется через кабель-переходник с 2,5 мм на 3,5 мм четырех-контактный разъем или любой стандартный аналоговый кабель с 2,5 мм разъемом.
Технические характеристики:
Интерфейс USB (разъем мини B)
3,5 мм разъем для подключения внешнего динамика и микрофона.
Кнопки управления громкостью.
Возможность подключения в цепь до 15 устройств.
Энергопотребление: макс. 5V 500 мA через USB или сетевое AC/DC подключение.
Аудио:
Частотный диапазон 50 Гц — 16 кГц.
Низкая задержка (10 мс).
Уровень трансляция (пик): 92 дБ SPL @ 1м (5 Вт RMS)
Возможность подключения через 3 порта.
Подавление шума > 10 дБ (без артефактов)
100% полный дуплекс.
Высокая производительность в соответствии со стандартом ITU-T G.167.
Подавление эхо > 40 дБ со скоростью преобразования 40 дБ / сек
Остаточное эхо подавляется до уровня шума окружающей среды, предотвращая искусственное искажение сигнала.
4 высококачественных направленных микрофона.
Алгоритм пеленгации (определяет источник звука и направляет на него динамик).
Алгоритм направления микрофона (формирует и направляет аудио поток в определенном направлении).
Автоматическая регулировка уровня голоса (АРУ).
Размеры:
Диаметр 7 дюймов (17,7 см); высота (или толщина) 2,5 — 3 см
Вес: 793 грамма
Металлический корпус и металлическая решетка обеспечивают невосприимчивость к помехам, а также прочность устройства.
Стоимость набора Flagman VC2.105.3-S можно рассчитать через конфигуратор.
Решение на базе аппаратного терминала Yealink
В данном случае мы будем использовать тот же кодек VC110, что и в предыдущем примере. В качестве аудиоустройства будет выступать конференц-телефон VCP41. Он оснащен качественными динамиками и направленными микрофонами с зоной покрытия 360 градусов радиусом 3 метра.

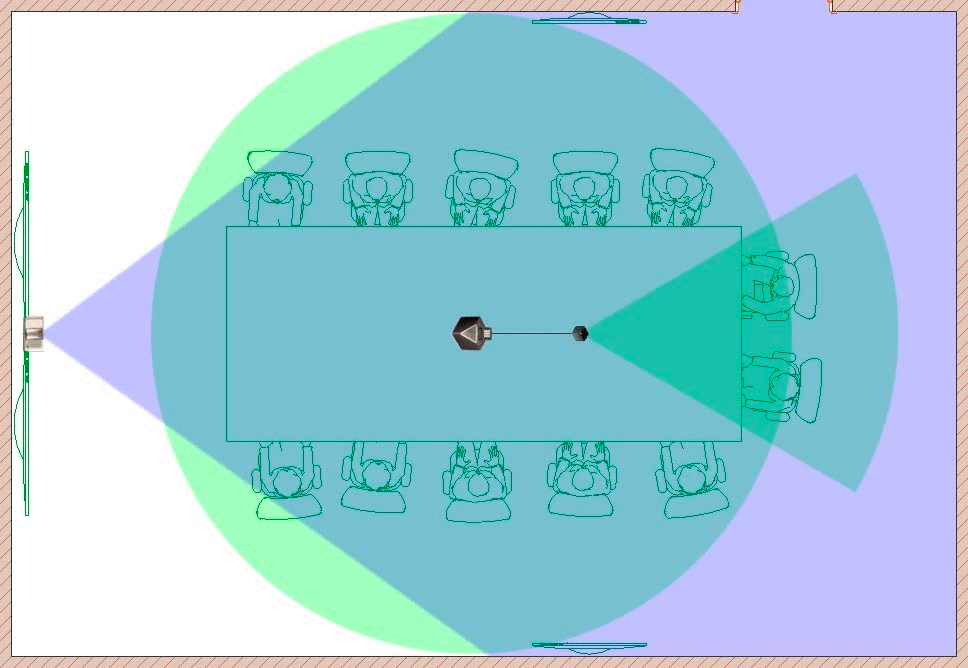

Объектив камеры захватывает всех участников. Увеличение позволяет приблизить группы по 3-4 человека.
При данном размере комнаты, 4-кратного увеличения всё ещё хватает для приближения каждого из участников.
В состав комплекта Flagman VC2.100/4-H входит:
Аппаратный терминал VC110-VCP41
Кодек VC110
Коммутационный блок
Конференц-телефон VCP41
Внешне микрофоны CPE80
Пульт ДУ VCR10
HD Камера:
Разрешение видео Full HD (1920x1080)
Zoom 4x (цифровой)
Угол обзора по горизонтали +-100°
Угол обзора по вертикали +-30°
10 пресетов (позиций камеры)
2xИК-приёмника
Видео:
1080P (1920x1080) 30 fps от 1 Мбит/с
720P (1280x720) от 520 Кбит/с
W448P (768x448), WQVGA (400x240)
4CIF (704x576), CIF (352x268)
Стандарты видео и сетевые характеристики:
H.264 High Profile, H.264, H.263
Динамическая адаптированая настройка полосы пропускания
Прямая коррекция ошибок (FEC), компенсация потерянных пакетов до 8% видео и до 20% аудио
Автоматический приоритет качества передачи контента и голосовых пакетов
Аудио:
(Кодек VC110) Встроенный микрофон
(Кодек VC110) Рабочая дистанция захвата голоса 4 метра с зоной покрытия 360 градусов
(Конференц-телефон VCP41) 3 встроенных микрофона
(Конференц-телефон VCP41) Рабочая дистанция захвата голоса 3 метра с зоной покрытия 360 градусов
Опционально: 2 x внешних микрофона (Yealink CPE80) с возможностью увеличения рабочей дистанцией захвата голоса до 5 метров
Кодеки: G.722.1C, G.722.1, G.722, G.711 u/a
Поддержка: AEC, VAD, CNG, PLC, AJB, AGC
Функции:
Одновременная передача видео и контента с качеством 1080P30
Управление расположением окон: полноэкранное; одноразмерное; разноразмерное
Поддержка вывода изображения на 2 дисплея
Запись и воспроизведение Аудио/Видео на USB
Хранение скриншотов на USB
Спящий режим, DND
Просмотр статистики конференции в реальном времени
Автоответ, отключение микрофона и режим ожидания
Локальная записная книга на 1000 контактов
Интеллектуальный поиск по записной книге
История вызовов: все/пропущенные/принятые/набранные
Книга LDAP
Локализация (меню и веб-интерфейс)
Поддержка коммуникационных протоколов:
H.323 (1 аккаунт), SIP (1 аккаунт)
H.239/BFCP (SIP)
FECC: H.224/H.281
Подпротоколы H.323: H.245, H.225, H.235v3, H.241
Сеть и безопасность:
TCP/IP (IPv4), DHCP/Статический
HTTP/HTTPS веб-сервер
TLS, AES шифрование
SRTP (Внимание! В продуктах, предназначенных для стран-участников Таможенного Союза, данный функционал отсутствует!)
QoS: 802.1p/Q, Diff-serv
IEEE802.1X, LLDP-MED, VLAN
Синхронизация времени и даты по SNTP
Встроенный сертификат
NAT и межсетевой экран:
Конфигурирование NAT (ручное/автоматическое)
Интеллектуальное прохождение NAT
OpenVPN (Внимание! В продуктах, предназначенных для стран-участников Таможенного Союза, данный функционал отсутствует!)
Поддержка: H.460
Управление:
Настройка через веб-интерфейс или с пульта ДУ
Обновление ПО, сброс настроек
Экспорт/Импорт конфигурационных файлов
SNMP, диагностика аудио/видео/сети
Экспорт system log и PCAP Trace
Интерфейсы терминала V110 (VCP41):
2xHDMI, 1xDVI для подключения к коммутационному блоку
1xLine-in (3.5мм), 1xLine-out (3.5мм)
2xUSB-порта 2.0
Другое: cлот для замка Kensington, кнопка сброса настроек
Физические характеристики:
Адаптер питания: Вход AC 100~240В, Выход DC 12В/2
Потребление: режим ожидания<2.8Вт, в рабочем состоянии 24Вт, макс. 30Вт.
Размер (Ш*Г*В):
Кодек VC110: 335мм*152мм*161мм
Коммутационный блок: 124мм*97мм*38мм
Конференц-телефон: 320мм*260мм*52мм
Пульт ДУ: 190мм*55мм*24мм
Рабочая влажность: 10~95%
Рабочая температура: -10~50˚C
В конфигураторе на нашем сайте, при необходимости, можно дополнить комплект Flagman VC2.100.4-H проводными микрофонами Yealink CPE80 и получить расчет стоимости.
Средняя переговорная комната на 5-9 человек
Решение на базе программного терминала

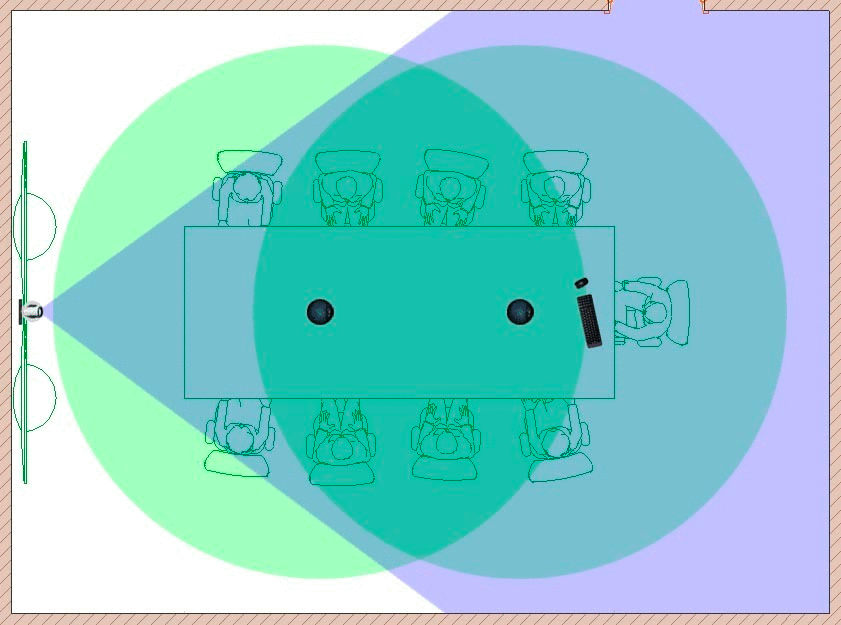

В этой переговорной стол немного длиннее, чем в предыдущем варианте, поэтому появляется необходимость использовать 2 спикерфона и камеру с большим оптическим увеличением. Для того, чтобы обеспечить комфортное восприятие информации дальними участниками, для отображения видео и контента, на мой взгляд, лучше использовать пару 70"-панелей.
12-кратный зум позволяет создать преднастройки для портретного плана каждого из участников.
Данный сценарий позволит проводить более комфортные мероприятия с небольшим количеством участников, так как панели расположены существенно ближе.
Состав комплекта оборудования ВКС Flagman VC3.72.12-S следующий:
1. Терминальный клиент ВКС на базе Intel NUC
Память: 8Гб DDR4
Встроенная графика: Intel HD Graphics 520
Накопитель: SSD 120Гб
USB 3.0: х4
HDMI: х1
Mini DisplayPort х1
Разъем для наушников/микрофона х1
Кард-ридер SDXC
Сетевой интерфейс: Gigabit Ethernet
WiFi
Bluetooth
Звук: 8 каналов (7.1)
Тип блока питания: внешний 65 Вт
Размеры (ШхВхГ): 115 х 48 х 111 мм
2. Видеокамера для ВКС CleverMic Uno
Память для 128 преднастроек.
Возможность монтажа на потолок.
Сенсор: 1/2.3" 12MP HD CMOS
Видео режимы для порта DVI-I(HDMI): 1080p59.94/50/29.97/25; 720p59.94/50/29.97/25.
Видео режимы для порта USB 3.0.: 1080p59.94/50/29.97/25; 720p59.94/50/29.97/25; 1600*900@60; 1400*900@60; 1366*768@60; 1280*800@60
Видео режимы для порта USB 2.0.:720P25; 800*600@60/30; 640*480@60/30
Увеличение: 12-ти кратное оптическое, 2-х кратное цифровое.
Горизонтальный диапазон поворота объектива: -170° ~ +170°
Вертикальный диапазон поворота объектива: -30° ~ +90°
Фокус: автоматический, ручной.
Баланс белого: автоматический, ручной.
Размеры (Длинна×Высота×Ширина):220мм×173мм×117мм
Вес камеры: 1.3 кг
3. Два спикерфона Phoenix Audio Spider
Кабель USB.
Международный адаптер питания.
Кабель для подключения в цепь (Ethernet)
Кабель-переходник с 2,5 мм на 3,5 мм четырех-контактный разъем.
Сменная крышка для отсека с проводами.
Руководство пользователя.
Возможности подключения:
Smart Spider MT503 USB и Smart Interface подключается через:
USB к компьютеру — это соединение для любых сессий, использующих ресурсы ПК, например, приложения Voice Over IP (Vidyo, Bluejeans, FuzeBox, Skype, Microsoft Lync, и т.д.).
Аналоговый кабель к Smart-устройствам — это соединение осуществляется через кабель-переходник с 2,5 мм на 3,5 мм четырех-контактный разъем или любой стандартный аналоговый кабель с 2,5 мм разъемом.
Технические характеристики:
Интерфейс USB (разъем мини B)
3,5 мм разъем для подключения внешнего динамика и микрофона.
Кнопки управления громкостью.
Возможность подключения в цепь до 15 устройств.
Энергопотребление: макс. 5V 500 мA через USB или сетевое AC/DC подключение.
Аудио:
Частотный диапазон 50 Гц — 16 кГц.
Низкая задержка (10 мс).
Уровень трансляция (пик): 92 дБ SPL @ 1м (5 Вт RMS)
Возможность подключения через 3 порта.
Подавление шума > 10 дБ (без артефактов)
100% полный дуплекс.
Высокая производительность в соответствии со стандартом ITU-T G.167.
Подавление эхо > 40 дБ со скоростью преобразования 40 дБ / сек
Остаточное эхо подавляется до уровня шума окружающей среды, предотвращая искусственное искажение сигнала.
4 высококачественных направленных микрофона.
Алгоритм пеленгации (определяет источник звука и направляет на него динамик).
Алгоритм направления микрофона (формирует и направляет аудио поток в определенном направлении).
Автоматическая регулировка уровня голоса (АРУ).
Размеры:
Диаметр 7 дюймов (17,7 см); высота (или толщина) 2,5 — 3 см
Вес: 793 грамма
Металлический корпус и металлическая решетка обеспечивают невосприимчивость к помехам, а также прочность устройства.
4. Хаб для каскадирования спикерфонов Phoenix Audio Quattro3 Power Hub
Немного об особенностях каскадирования спикерфонов. Данная модель имеет несколько видов подключения и расширения:
Спикерфон подключается к терминалу по USB и питание получает по нему же. Если необходимо добавить ещё одно устройство, то необходимо подключить его к головному спикерфону по витой паре, а питание обеспечить через отдельный адаптер 48V AC/DC по месту установки дополнительного спикерфона. Таким образом можно собрать цепь из 15 устройств, но питанием придётся обеспечить каждое в отдельности.
Если нет возможности подвести электропитание к каждому дополнительному спикерфону (есть только витая пара), то необходимо использовать Power Hub, который подключается по USB к терминалу, а ко всем устройствам через UTP. Питание и передача звука происходит по одному кабелю, что существенно облегчает задачу подключения.
Стоимость набора Flagman VC3.72.12-S можно рассчитать через конфигуратор.
Решение на базе аппаратного терминала Yealink

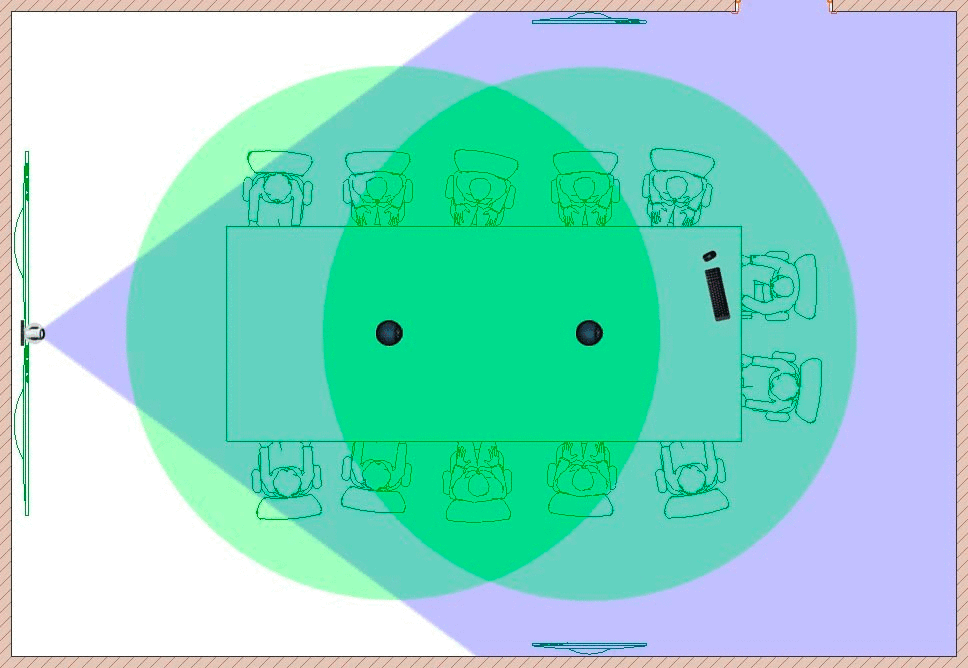

Как и в программной реализации терминала, для этой комнаты нам потребуется камера с большим увеличением — стол стал длинней и расстояние до дальних участников увеличилось. Для этой задачи мы выбираем новую модель терминальной системы Yealink VC120-12X-VCP41. Кодек VC120-12X включает PTZ-камеру c 12-кратным оптическим увеличением. А в качестве аудиоустройства выступает тот же конференц-телефон VCP41.
Увеличение камеры и 10 различных пресетов позволяют с помощью ПДУ оперативно менять положение камеры и снимать лица докладчиков крупным планом.
В данном примере угла обзора камеры 70 градусов хватает для того, чтобы охватить пятерых участников. Если стол будет длинней, то придется стойку с камерой отодвигать дальше, при этом теряется весь смысл использовать переговорную вдоль короткой стороны.
В состав комплекта Flagman VC3.70.12-H входит:
Аппаратный терминал Yealink VC120-12X-VCP41
Кодек VC120
Конференц-телефон VCP41
Внешне микрофоны CPE80
PTZ Камера VCC20
Пульт ДУ VCR10
HD Камера:
Разрешение видео Full HD (1920x1080)
Оптический zoom 12x
Угол обзора по горизонтали 70°
10 пресетов (позиций камеры)
Видео:
1080P (1920x1080) 30 fps от 1 Мбит/с
720P (1280x720) от 520 Кбит/с
W448P (768x448), WQVGA (400x240)
4CIF (704x576), CIF (352x268)
Стандарты видео и сетевые характеристики:
H.264 High Profile, H.264, H.263
Динамическая адаптированая настройка полосы пропускания
Прямая коррекция ошибок (FEC), компенсация потерянных пакетов до 8% видео и до 20% аудио
Автоматический приоритет качества передачи контента и голосовых пакетов
Аудио вход:
1 x Yealink конференц-телефон VCP41
3 x Встроенных микрофона
Рабочая дистанция захвата голоса 3 метра с зоной покрытия 360 градусов
Опционально: 2 x внешних микрофона (Yealink CPE80) с возможностью увеличения рабочей дистанцией захвата голоса до 5 метров
1 x Line-in (3.5мм)
Аудио выход:
1 x Yealink конференц-телефон VCP41
1 x HDMI-порт
1 x Line-out (3.5мм)
Функции аудио:
Кодеки: G.722.1C, G.722.1, G.722, G.711 u/a
VAD (обнаружение активности голоса), CNG (генератор комфортного шума), AEC (подавление эха), PLC (маркирование потери пакета с медиа-данными), AJB (адаптивный буфер для голосовых пакетов), AGC (автоматическая регулировка чувствительности микрофона).
Функции:
Ассиметричная конференция до 8 участников с качеством HD 720P (при покупке лицензии)
Одновременная передача видео и контента с качеством 1080P30
Управление расположением окон: полноэкранное; одноразмерное; разноразмерное
Поддержка вывода изображения на 2 дисплея
Запись и воспроизведение Аудио/Видео на USB
Хранение скриншотов на USB
Спящий режим, DND
Пароль для подключения к конференции, защит от сетевых атак
Просмотр статистики конференции в реальном времени
Автоответ, отключение микрофона и режим ожидания
Локальная записная книга на 500 контактов + 100 конферен-контактов
Интеллектуальный поиск по записной книге
История вызовов: все/пропущенные/принятые/набранные
Книга LDAP
Локализация (меню и веб-интерфейс)
Поддержка коммуникационные протоколы:
H.323 (1 аккаунт), SIP (1 аккаунт)
H.239/BFCP (SIP)
FECC: H.224/H.281
Подпротоколы H.323: H.245, H.225, H.235, H.241
Сеть и безопасность:
TCP/IP (IPv4/IPv6), DHCP/Статический
HTTP/HTTPS веб-сервер
TLS, AES шифрование
SRTP (Внимание! В продуктах, предназначенных для стран-участников Таможенного Союза, данный функционал отсутствует!)
QoS: 802.1p/Q, Diff-serv
IEEE802.1X, LLDP-MED, VLAN
Синхронизация времени и даты по SNTP
Встроенный сертификат
NAT и межсетевой экран:
Конфигурирование NAT (ручное/автоматическое)
STUN/ICE
Интеллектуальное прохождение NAT
OpenVPN (Внимание! В продуктах, предназначенных для стран-участников Таможенного Союза, данный функционал отсутствует!)
Поддержка: H.460
Управление:
Настройка через веб-интерфейс или с пульта ДУ
Обновление ПО, сброс настроек
Экспорт/Импорт конфигурационных файлов
SNMP, диагностика аудио/видео/сети
Экспорт system log и PCAP Trace
Интерфейсы:
1 x RJ45 Ethernet-порт 10/100/1000 Мбит/с
2 x HDMI, 1 x DVI, 1 x VGA
1 x Конференец-телефон (RJ45)
1 x Line-in (3.5мм), 1xLine-out (3.5мм)
1 x Порт для подключения адаптера питания
2 x USB-порта 2.0
Другое: кнопка вкл/выкл, cлот для замка Kensington, кнопка сброса настроек
Физические характеристики:
Адаптер питания: Вход AC 100~240В, Выход DC 19В/3.42
Потребление: режим ожидания<2.8Вт, в рабочем состоянии 24Вт, макс. 30Вт.
Размер (Ш*Г*В):
Кодек: 330мм*183мм*40мм
Конференц-телефон: 320мм*260мм*52мм
Камера: 282мм*152мм*159мм
Пульт ДУ: 190мм*55мм*24мм
Рабочая влажность: 10~95%
Рабочая температура: -10~50˚C
В конфигураторе на нашем сайте, при необходимости, можно дополнить комплект Flagman VC3.70.12-H проводными микрофонами Yealink CPE80 и получить расчет стоимости.
Переговорная комната на 12 человек
Решение на базе программного терминала
Для оборудования подобной переговорной комнаты потребуется такой же набор VC3.72.12-S как и в предыдущем примере.
Но в системе отображения произошли значительные изменения. Расстояние от дальнего участника до экрана составляет более 7 метров. Поэтому к двум панелям 70"-75" лучше добавить пару дублирующих экранов диагональю 46"-55" и расположить их по двум сторонам комнаты ближе к дальним участникам.
На этих экранах можно дублировать как видео, так и контент.
Пример использования переговорной такого размера вдоль короткой стороны показывает, что эффективность и целесообразность подобного решения пропадает. А точней требует модернизации в виде дополнительной широкоугольной камеры, а это уже нетиповое решение с проектным подходом.
Для порядка, повторю состав этого набора под спойлером.
Память: 8Гб DDR4
Встроенная графика: Intel HD Graphics 520
Накопитель: SSD 120Гб
USB 3.0: х4
HDMI: х1
Mini DisplayPort х1
Разъем для наушников/микрофона х1
Кард-ридер SDXC
Сетевой интерфейс: Gigabit Ethernet
WiFi
Bluetooth
Звук: 8 каналов (7.1)
Тип блока питания: внешний 65 Вт
Размеры (ШхВхГ): 115 х 48 х 111 мм
2. Видеокамера для ВКС CleverMic Uno
Память для 128 преднастроек.
Возможность монтажа на потолок.
Сенсор: 1/2.3" 12MP HD CMOS
Видео режимы для порта DVI-I(HDMI): 1080p59.94/50/29.97/25; 720p59.94/50/29.97/25.
Видео режимы для порта USB 3.0.: 1080p59.94/50/29.97/25; 720p59.94/50/29.97/25; 1600*900@60; 1400*900@60; 1366*768@60; 1280*800@60
Видео режимы для порта USB 2.0.:720P25; 800*600@60/30; 640*480@60/30
Увеличение: 12-ти кратное оптическое, 2-х кратное цифровое.
Горизонтальный диапазон поворота объектива: -170° ~ +170°
Вертикальный диапазон поворота объектива: -30° ~ +90°
Фокус: автоматический, ручной.
Баланс белого: автоматический, ручной.
Размеры (Длинна×Высота×Ширина):220мм×173мм×117мм
Вес камеры: 1.3 кг
3. Два спикерфона Phoenix Audio Spider
Кабель USB.
Международный адаптер питания.
Кабель для подключения в цепь (Ethernet)
Кабель-переходник с 2,5 мм на 3,5 мм четырех-контактный разъем.
Сменная крышка для отсека с проводами.
Руководство пользователя.
Возможности подключения:
Smart Spider MT503 USB и Smart Interface подключается через:
USB к компьютеру — это соединение для любых сессий, использующих ресурсы ПК, например, приложения Voice Over IP (Vidyo, Bluejeans, FuzeBox, Skype, Microsoft Lync, и т.д.).
Аналоговый кабель к Smart-устройствам — это соединение осуществляется через кабель-переходник с 2,5 мм на 3,5 мм четырех-контактный разъем или любой стандартный аналоговый кабель с 2,5 мм разъемом.
Технические характеристики:
Интерфейс USB (разъем мини B)
3,5 мм разъем для подключения внешнего динамика и микрофона.
Кнопки управления громкостью.
Возможность подключения в цепь до 15 устройств.
Энергопотребление: макс. 5V 500 мA через USB или сетевое AC/DC подключение.
Аудио:
Частотный диапазон 50 Гц — 16 кГц.
Низкая задержка (10 мс).
Уровень трансляция (пик): 92 дБ SPL @ 1м (5 Вт RMS)
Возможность подключения через 3 порта.
Подавление шума > 10 дБ (без артефактов)
100% полный дуплекс.
Высокая производительность в соответствии со стандартом ITU-T G.167.
Подавление эхо > 40 дБ со скоростью преобразования 40 дБ / сек
Остаточное эхо подавляется до уровня шума окружающей среды, предотвращая искусственное искажение сигнала.
4 высококачественных направленных микрофона.
Алгоритм пеленгации (определяет источник звука и направляет на него динамик).
Алгоритм направления микрофона (формирует и направляет аудио поток в определенном направлении).
Автоматическая регулировка уровня голоса (АРУ).
Размеры:
Диаметр 7 дюймов (17,7 см); высота (или толщина) 2,5 — 3 см
Вес: 793 грамма
Металлический корпус и металлическая решетка обеспечивают невосприимчивость к помехам, а также прочность устройства.
4. Хаб для каскадирования спикерфонов Phoenix Audio Quattro3 Power Hub
Стоимость набора Flagman VC3.72.12-S можно рассчитать через конфигуратор.
Решение на базе аппаратного терминала Yealink

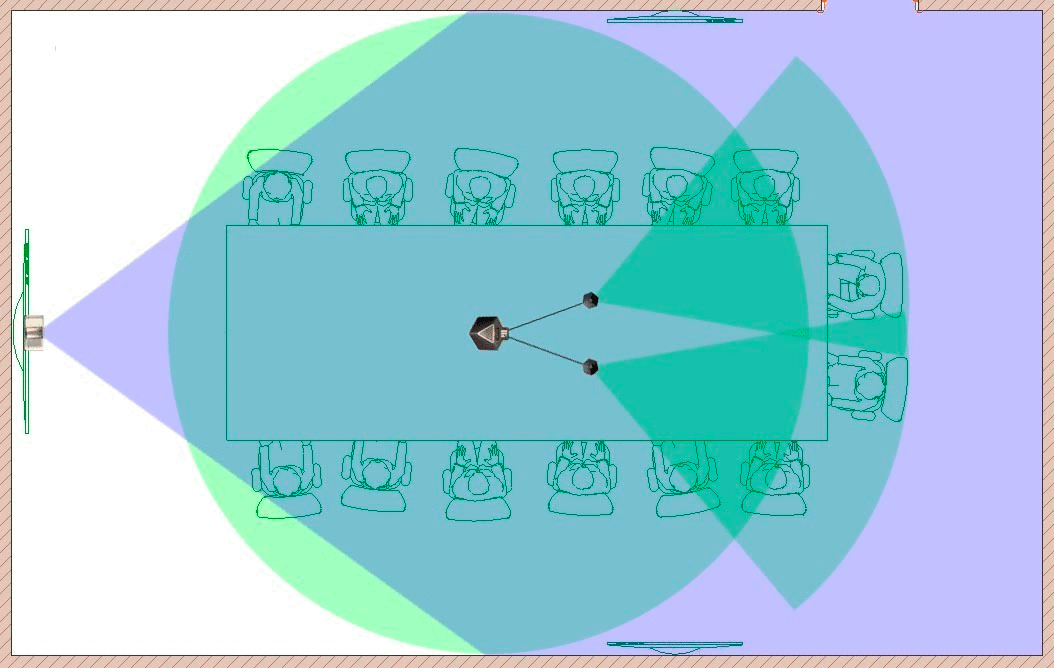

В этом примере мы используем ту же терминальную систему Yealink VC120-12X-VCP41. Для увеличения зоны охвата микрофона мы используем дополнительный проводной микрофон Yealink CPE80, который подключается к конференц-телефону VCP41.
Решение идеально подходит для организации ВКС в комнатах аналогичного типа.
В состав комплекта Flagman VC3.70.12-H входит:
Аппаратный терминал Yealink VC120-12X-VCP41 + дополнительный микрофон CPE80
Кодек VC120
Конференц-телефон VCP41
Внешне микрофоны CPE80
PTZ Камера VCC20
Пульт ДУ VCR10
HD Камера:
Разрешение видео Full HD (1920x1080)
Оптический zoom 12x
Угол обзора по горизонтали 70°
10 пресетов (позиций камеры)
Видео:
1080P (1920x1080) 30 fps от 1 Мбит/с
720P (1280x720) от 520 Кбит/с
W448P (768x448), WQVGA (400x240)
4CIF (704x576), CIF (352x268)
Стандарты видео и сетевые характеристики:
H.264 High Profile, H.264, H.263
Динамическая адаптированая настройка полосы пропускания
Прямая коррекция ошибок (FEC), компенсация потерянных пакетов до 8% видео и до 20% аудио
Автоматический приоритет качества передачи контента и голосовых пакетов
Аудио вход:
1 x Yealink конференц-телефон VCP41
3 x Встроенных микрофона
Рабочая дистанция захвата голоса 3 метра с зоной покрытия 360 градусов
Опционально: 2 x внешних микрофона (Yealink CPE80) с возможностью увеличения рабочей дистанцией захвата голоса до 5 метров
1 x Line-in (3.5мм)
Аудио выход:
1 x Yealink конференц-телефон VCP41
1 x HDMI-порт
1 x Line-out (3.5мм)
Функции аудио:
Кодеки: G.722.1C, G.722.1, G.722, G.711 u/a
VAD (обнаружение активности голоса), CNG (генератор комфортного шума), AEC (подавление эха), PLC (маркирование потери пакета с медиа-данными), AJB (адаптивный буфер для голосовых пакетов), AGC (автоматическая регулировка чувствительности микрофона).
Функции:
Ассиметричная конференция до 8 участников с качеством HD 720P (при покупке лицензии)
Одновременная передача видео и контента с качеством 1080P30
Управление расположением окон: полноэкранное; одноразмерное; разноразмерное
Поддержка вывода изображения на 2 дисплея
Запись и воспроизведение Аудио/Видео на USB
Хранение скриншотов на USB
Спящий режим, DND
Пароль для подключения к конференции, защит от сетевых атак
Просмотр статистики конференции в реальном времени
Автоответ, отключение микрофона и режим ожидания
Локальная записная книга на 500 контактов + 100 конферен-контактов
Интеллектуальный поиск по записной книге
История вызовов: все/пропущенные/принятые/набранные
Книга LDAP
Локализация (меню и веб-интерфейс)
Поддержка коммуникационные протоколы:
H.323 (1 аккаунт), SIP (1 аккаунт)
H.239/BFCP (SIP)
FECC: H.224/H.281
Подпротоколы H.323: H.245, H.225, H.235, H.241
Сеть и безопасность:
TCP/IP (IPv4/IPv6), DHCP/Статический
HTTP/HTTPS веб-сервер
TLS, AES шифрование
SRTP (Внимание! В продуктах, предназначенных для стран-участников Таможенного Союза, данный функционал отсутствует!)
QoS: 802.1p/Q, Diff-serv
IEEE802.1X, LLDP-MED, VLAN
Синхронизация времени и даты по SNTP
Встроенный сертификат
NAT и межсетевой экран:
Конфигурирование NAT (ручное/автоматическое)
STUN/ICE
Интеллектуальное прохождение NAT
OpenVPN (Внимание! В продуктах, предназначенных для стран-участников Таможенного Союза, данный функционал отсутствует!)
Поддержка: H.460
Управление:
Настройка через веб-интерфейс или с пульта ДУ
Обновление ПО, сброс настроек
Экспорт/Импорт конфигурационных файлов
SNMP, диагностика аудио/видео/сети
Экспорт system log и PCAP Trace
Интерфейсы:
1 x RJ45 Ethernet-порт 10/100/1000 Мбит/с
2 x HDMI, 1 x DVI, 1 x VGA
1 x Конференец-телефон (RJ45)
1 x Line-in (3.5мм), 1xLine-out (3.5мм)
1 x Порт для подключения адаптера питания
2 x USB-порта 2.0
Другое: кнопка вкл/выкл, cлот для замка Kensington, кнопка сброса настроек
Физические характеристики:
Адаптер питания: Вход AC 100~240В, Выход DC 19В/3.42
Потребление: режим ожидания<2.8Вт, в рабочем состоянии 24Вт, макс. 30Вт.
Размер (Ш*Г*В):
Кодек: 330мм*183мм*40мм
Конференц-телефон: 320мм*260мм*52мм
Камера: 282мм*152мм*159мм
Пульт ДУ: 190мм*55мм*24мм
Рабочая влажность: 10~95%
Рабочая температура: -10~50˚C
Для реализации данного сценария, в конфигураторе комплекта Flagman VC3.70.12-H необходимо выбрать один дополнительный микрофон Yealink CPE80.
Большая переговорная комната на 14 человек
Решение на базе программного терминала

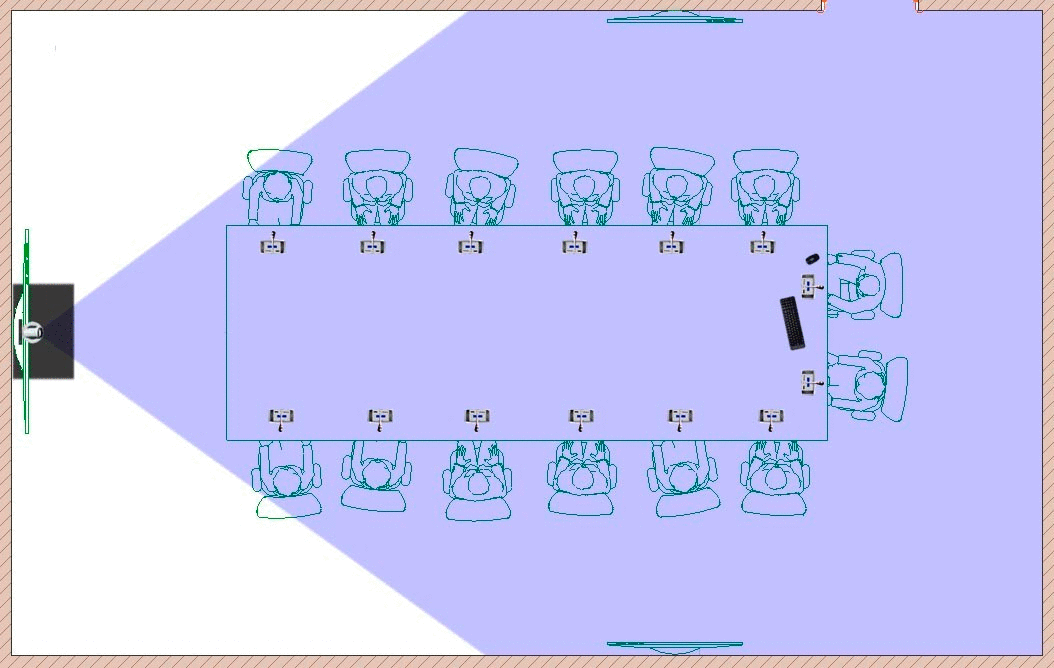

На данном этапе, учитывая количество участников, стоит задуматься об использовании профессиональных конгресс-систем. В качестве средства отображения для такой вытянутой аудитории, на мой взгляд, лучше использовать ЖК-панель диагональю не меньше 80-84". Дублирующие экраны можно использовать диагональю 55". Камеру можно уже присматривать с оптическим увеличением х20, но я всё же оставлю наш предыдущий вариант с 12-кратным зумом. В конфигураторе этого набора я предоставил на выбор различные варианты камер.
Беспроводные микрофонные пульты подключены к центральному блоку конгресс-системы. Через порт управления (например, RS232) конгресс-система подключается к камере. Каждому микрофонному пульту присваивается номер пресета камеры. В момент активации пульта, вручную или по голосу, происходит автоматическое наведение камеры, согласно сохранённому пресету. При длительном молчании камера берёт общий план переговорной комнаты.
Состав комплекта ВКС Flafman VC4.72.12-S на базе беспроводной конгресс-системы:
1. Терминальный клиент ВКС на базе Intel NUC
Память: 8Гб DDR4
Встроенная графика: Intel HD Graphics 520
Накопитель: SSD 120Гб
USB 3.0: х4
HDMI: х1
Mini DisplayPort х1
Разъем для наушников/микрофона х1
Кард-ридер SDXC
Сетевой интерфейс: Gigabit Ethernet
WiFi
Bluetooth
Звук: 8 каналов (7.1)
Тип блока питания: внешний 65 Вт
Размеры (ШхВхГ): 115 х 48 х 111 мм
2. Видеокамера для ВКС CleverMic Uno
Память для 128 преднастроек.
Возможность монтажа на потолок.
Сенсор: 1/2.3" 12MP HD CMOS
Видео режимы для порта DVI-I(HDMI): 1080p59.94/50/29.97/25; 720p59.94/50/29.97/25.
Видео режимы для порта USB 3.0.: 1080p59.94/50/29.97/25; 720p59.94/50/29.97/25; 1600*900@60; 1400*900@60; 1366*768@60; 1280*800@60
Видео режимы для порта USB 2.0.:720P25; 800*600@60/30; 640*480@60/30
Увеличение: 12-ти кратное оптическое, 2-х кратное цифровое.
Горизонтальный диапазон поворота объектива: -170° ~ +170°
Вертикальный диапазон поворота объектива: -30° ~ +90°
Фокус: автоматический, ручной.
Баланс белого: автоматический, ручной.
Размеры (Длинна×Высота×Ширина):220мм×173мм×117мм
Вес камеры: 1.3 кг
3. Блок управления BKR WCS-20M
Данное устройство имеет функцию управления камерой для автоматического слежения за выступающим.
Данный блок управления имеет 4 параллельных канала к каждому из которых может быть подсоединено до 20 микрофонов.
Беспроводное подключение имеет ряд преимуществ перед проводной организацией конфренец-залов: простота подключения, мобильность, уменьшение дефектов при передаче данных, легкая заменяемость устройств, целостность цепи подключение при неисправной работе одного элемента.
Цифровая обработка аудиосигнала возможна благодаря встроенному DSP процессору, который отвечает за качество звука всей вашей системы.
Ваши данные будут защищены, так как беспроводное соединение использует двустороннее шифрование.
Функции и возможности:
Дискуссионная беспроводная система с функцией управление камерой;
Подключение до 80 микрофонов, без дополнительных устройств;
Защита данных в сети;
Три режима выступление: FIFO (новый выступающий отключает самого старого), ограничение по времени, ручное управление;
Большой экран на корпусе для отображения информации;
Может быть установлена в 19 дюймовые стойки;
Подходит для организации всех типов конференц-залов и переговорных.
Технические характеристики:
сетевое напряжение: DC 12V-17V,
чувствительность: -105dBm,
соотношение сигнал/шум (S/N): >90dB,
коэффициент нелинейных искажений (THD): <0.05%Db,
рабочее расстояние: около 100 метров,
предельное рабочее расстояние: до 150 метров,
размер: 480*370*85мм,
вес: 7Кг.
4. Беспроводной пульт делегата BKR WCS-201D Silver (13 штук)
Имеет встроенный Li-ion аккумулятор.
Возможности:
Функция индикации состояния и автоматического отслеживания подключения видеокамеры.
LED-индикатор на передней части микрофона отображает подключен ли микрофон Вкл/Выкл (ON/OFF).
Индикатор-кольцо на корпусе цвета показывает рабочее состояние микрофона.
Возможна работа от батареи или от кабеля питания.
Микрофон на «гусиной шее» длинной 290 мм
Технические характеристики:
Тип: емкостный
Чувствительность: -45±2dB@1KHz
Скорость ответа: 20Hz-18KHz
Питание: DC4.5V
Направленность: однонаправленный
Срок работы от батареи: 8 часов
Размеры: 190х125х63 мм
Вес: 1 Кг
Цвет: серебристый
5. Беспроводной пульт председателя BKR WCS-201C Silver
Имеет встроенный Li-ion аккумулятор.
Возможности:
Функция индикации состояния и автоматического отслеживания подключения видеокамеры.
LED-индикатор на передней части микрофона отображает подключен ли микрофон Вкл/Выкл (ON/OFF).
Индикатор-кольцо на корпусе цвета показывает рабочее состояние микрофона.
Управление очередью выступающих.
Возможна работа от батареи или от кабеля питания.
Микрофон на «гусиной шее» длинной в 290 мм.
Технические характеристики:
Тип: емкостный
Чувствительность: -45±2dB@1KHz
Скорость ответа: 20Hz-18KHz
Питание: DC4.5V
Направленность: однонаправленный
Срок работы от батареи: 8 часов
Размеры: 190*125*63мм
Вес: 1 Кг
Цвет: серебристый
6. Комплект активных колонок (2шт.) APart SDQ5PIR-W
Набор SDQ5PIR имеет возможность управления по протоколу RS232, с помощью ИК пульта ДУ (поставляется в комплекте), а также с помощью опциональной проводной панели управления.
Оба громкоговорителя имеют низкочастотный динамик 5.25" и качественный высокочастотный динамик.
Активный громкоговоритель имеет регуляторы громкости и тембра, многофункциональный индикатор отражающий основные режимы работы и стерео усилитель мощностью 2x30 Вт.
Встроенный усилитель имеет балансные входы (вход B), вход miniJack (вход A) и вход RJ45 к которому дополнительно можно подключить проводную панель управления с локальным линейным входом. С помощью ПДУ или по протоколу RS232 можно активировать вход A, вход B или режим микширования входов A+B. Линейный сигнал с входа проводной панели управления не микшируется с другими входами.
Все громкоговорители имеют магнитный экран, благодаря чему, могут устанавливаться в непосредственной близости к телевизору. В комплект поставки набора входит кабель питания длиной 3 метра и акустический кабель для подключения пассивного громкоговорителя.
Характеристики:
Особенности и назначение акустики: активная, настенная, двухполосная
Количество динамиков: 2 + 2
Число полос: 2
Тип корпуса: фазоинвертор
Размер ВЧ-динамика: диаметр 1 дюйм (25,4 мм), майларовый купол
Размер НЧ-динамика: диаметр 5.25 дюймов (133.35 мм), полимерный диффузор
Диапазон воспроизводимых частот: 45 Гц — 20000 Гц
Мощность: 2 х 30 Вт RMS
Звуковое давление: 111 дБ
Коэффициент гармоник менее 0,07%
Диаграмма направленности: 120 градусов горизонтальная / 100 градусов вертикальная
Соотношение сигнал/шум: более 90 дБ
Регулировка тембра: ± 12 дБ (80 Гц, 12 кГц)
Входная чувствительность/сопротивление: 500 мВ, 10 кОм (mini-jack, RCA), 500 мВ/10 кОм (балансный, Euroblock)
Входные разъемы: RCA, mini-jack, балансные (Euroblock)
Корпус: усиленный Poly Plastic
Класс: IP 40 (установка внутри помещений, защита от частиц > 1,0 мм)
Размеры (ШхВхГ): 182 х 252 х 170 мм
Вес: 5,75 кг
7. Аудиомикшер Phoenix Audio Octopus (опционально)
Неограниченное количество микрофонов может быть подключено в цепь (daisy chain), это позволяет устройству работать в помещениях любых размеров.
Octopus имеет четыре микрофонных входа (каждый вход может быть настроен в качестве уникального дополнительного канала или в качестве системы звукоусиления. Микшер Octopus можно установить в любом месте комнаты (потолочный, настенный монтаж, а также установка на горизонтальной поверхности). Помимо этого Octopus имеет широкие функциональные возможности, а также поддерживает многоточечное соединение.
Octopus MT454 комплектуется разъемами USB и RCA для подключения VoIP-устройств и видеокодеков с возможностью подключения интерфейса PSTN (аналоговая телефония) или цифрового телефонного интерфейса. По заказу микшер Octopus может комплектоваться четырехканальным усилителем мощностью в 40 Вт для электропитания акустической системы. Таким образом Audio Octopus может стать прекрасным составляющим системы звукового сопровождения.
Основные характеристики:
Интеллектуальный выбор источника звука с использованием диаграммы направленности
Полнодуплексная связь
Эхоподавление (AEC)
Шумоподавление
Устранение реверберации
Автоматическое регулирование уровня звука (AGC)
Масштабируемость
Питание 3В или 24В
Подобрать систему ВКС Flafman VC4.72.12-S можно через удобный конфигуратор.
Решение на базе аппаратного терминала Yealink
Для подобной переговорной комнаты рекомендуется использовать терминальную систему для видеоконференций Yealink VC120-12X-VCP41 с двумя дополнительными проводными микрофонами Yealink CPE80, которые расширяют зону охвата конференц-телефона VCP41.
Как видно из примера — это предельные возможности системы. Но, в любом случае, в больших помещениях следует переходить на персональные конференц-системы.
В состав комплекта Flagman VC3.70.12-H входит:
Аппаратный терминал Yealink VC120-12X-VCP41 + 2 дополнительных микрофона CPE80
Кодек VC120
Конференц-телефон VCP41
Внешне микрофоны CPE80
PTZ Камера VCC20
Пульт ДУ VCR10
HD Камера:
Разрешение видео Full HD (1920x1080)
Оптический zoom 12x
Угол обзора по горизонтали 70°
10 пресетов (позиций камеры)
Видео:
1080P (1920x1080) 30 fps от 1 Мбит/с
720P (1280x720) от 520 Кбит/с
W448P (768x448), WQVGA (400x240)
4CIF (704x576), CIF (352x268)
Стандарты видео и сетевые характеристики:
H.264 High Profile, H.264, H.263
Динамическая адаптированая настройка полосы пропускания
Прямая коррекция ошибок (FEC), компенсация потерянных пакетов до 8% видео и до 20% аудио
Автоматический приоритет качества передачи контента и голосовых пакетов
Аудио вход:
1 x Yealink конференц-телефон VCP41
3 x Встроенных микрофона
Рабочая дистанция захвата голоса 3 метра с зоной покрытия 360 градусов
Опционально: 2 x внешних микрофона (Yealink CPE80) с возможностью увеличения рабочей дистанцией захвата голоса до 5 метров
1 x Line-in (3.5мм)
Аудио выход:
1 x Yealink конференц-телефон VCP41
1 x HDMI-порт
1 x Line-out (3.5мм)
Функции аудио:
Кодеки: G.722.1C, G.722.1, G.722, G.711 u/a
VAD (обнаружение активности голоса), CNG (генератор комфортного шума), AEC (подавление эха), PLC (маркирование потери пакета с медиа-данными), AJB (адаптивный буфер для голосовых пакетов), AGC (автоматическая регулировка чувствительности микрофона).
Функции:
Ассиметричная конференция до 8 участников с качеством HD 720P (при покупке лицензии)
Одновременная передача видео и контента с качеством 1080P30
Управление расположением окон: полноэкранное; одноразмерное; разноразмерное
Поддержка вывода изображения на 2 дисплея
Запись и воспроизведение Аудио/Видео на USB
Хранение скриншотов на USB
Спящий режим, DND
Пароль для подключения к конференции, защит от сетевых атак
Просмотр статистики конференции в реальном времени
Автоответ, отключение микрофона и режим ожидания
Локальная записная книга на 500 контактов + 100 конферен-контактов
Интеллектуальный поиск по записной книге
История вызовов: все/пропущенные/принятые/набранные
Книга LDAP
Локализация (меню и веб-интерфейс)
Поддержка коммуникационные протоколы:
H.323 (1 аккаунт), SIP (1 аккаунт)
H.239/BFCP (SIP)
FECC: H.224/H.281
Подпротоколы H.323: H.245, H.225, H.235, H.241
Сеть и безопасность:
TCP/IP (IPv4/IPv6), DHCP/Статический
HTTP/HTTPS веб-сервер
TLS, AES шифрование
SRTP (Внимание! В продуктах, предназначенных для стран-участников Таможенного Союза, данный функционал отсутствует!)
QoS: 802.1p/Q, Diff-serv
IEEE802.1X, LLDP-MED, VLAN
Синхронизация времени и даты по SNTP
Встроенный сертификат
NAT и межсетевой экран:
Конфигурирование NAT (ручное/автоматическое)
STUN/ICE
Интеллектуальное прохождение NAT
OpenVPN (Внимание! В продуктах, предназначенных для стран-участников Таможенного Союза, данный функционал отсутствует!)
Поддержка: H.460
Управление:
Настройка через веб-интерфейс или с пульта ДУ
Обновление ПО, сброс настроек
Экспорт/Импорт конфигурационных файлов
SNMP, диагностика аудио/видео/сети
Экспорт system log и PCAP Trace
Интерфейсы:
1 x RJ45 Ethernet-порт 10/100/1000 Мбит/с
2 x HDMI, 1 x DVI, 1 x VGA
1 x Конференец-телефон (RJ45)
1 x Line-in (3.5мм), 1xLine-out (3.5мм)
1 x Порт для подключения адаптера питания
2 x USB-порта 2.0
Другое: кнопка вкл/выкл, cлот для замка Kensington, кнопка сброса настроек
Физические характеристики:
Адаптер питания: Вход AC 100~240В, Выход DC 19В/3.42
Потребление: режим ожидания<2.8Вт, в рабочем состоянии 24Вт, макс. 30Вт.
Размер (Ш*Г*В):
Кодек: 330мм*183мм*40мм
Конференц-телефон: 320мм*260мм*52мм
Камера: 282мм*152мм*159мм
Пульт ДУ: 190мм*55мм*24мм
Рабочая влажность: 10~95%
Рабочая температура: -10~50˚C
Для реализации данного сценария, в конфигураторе комплекта Flagman VC3.70.12-H необходимо выбрать два дополнительных микрофона Yealink CPE80.
Что дальше? Только проектный подход!
При планировании под видео-конференц-связь больших помещений вместимостью от 15 человек и больше, трудно выбрать какое-либо стандартное решение. Появляется слишком много деталей, которые трудно учесть в типовой конфигурации оборудования. Подобные проекты рассчитываются индивидуально, в них может параллельно использоваться несколько систем захвата звука, различные внешние акустические системы, микшеры и контроллеры управления. Видеокамер может быть несколько, и они могут работать через видеоконтроллер. Система отображения может включать различные дополнительные дисплеи, которые дублируют информацию для каждого участника персонально.
В завершение статьи я хочу описать еще один интересный комплект, который не попал в описание типовых конфигураций, но присутствует в конфигураторе.
Микрофонный массив Phoenix Audio Condor
Phoenix Audio Condor — это 122-х сантиметровая панель, которая представляет собой массив микрофонов. Они создают область захвата звука в радиусе 10 метров от устройства, что позволяет оборудовать комнаты малых и средних размеров одним устройством, как правило располагающимся под или над дисплеем.
Condor подключается к Вашей системе видео-конференц-связи через USB или аналоговые выходы. Также устройство может быть напрямую подключено к SIP системам и управляться удаленно.
Так как данное устройство — это набор микрофонов, оно требует использование внешней акустики.
Массив из 15 микрофонов.
Семь фиксированных направленных луча захвата звука.
Расстояние захвата до 10 метров.
Угол захвата 180 градусов.
Встроенный сигнальный процессор, для борьбы в эхо с шумом.
Одновременный захват нескольких докладчиков.
Встроенный интерфейс для подключения IP и USB телефонии.
Автоматическая связь с IP телефонией и подключенными по USB системами связи.
Порты подключения:
USB для передачи информации и подключения,
аналоговые RCA разъемы для вывода звука,
цифровые оптические порты для вывода звука,
RJ45 Ethernet для SIP телефонии и сети.
Комплект:
Устройство Phoenix Audio Condor,
USB кабель,
Блок питания,
2 крепежа для установки на стену и 2 стойки.
Установка:
Condor может быть установлен на стену или на любую горизонтальную плоскость.
Фактически, нескольким участникам конференции можно перемещаться по комнате, поворачиваться к микрофону спиной и разговаривать не меняя громкости голоса — микрофонный массив будет отслеживать все источники звука и на выходе выдавать качественный сигнал одного уровня громкости.
Протестировать эту систему можно в любое время — для этого необходимо договориться о звонке в демо-переговорную, где он установлен.
Спасибо за внимание, жду ваших комментариев и пожеланий.
Автор: STSS
