И снова наступил момент, надо что-то делать. Вот нельзя, просто сидеть за компом и не создать чего-нибудь такого. Чтобы и пользу приносило, и слегка радовало глаз или два глаза.
Так вот, продолжая использовать оставшийся алюминиевый лист от предыдущего устройства, в том же индустриальном формате, решено было заменить домашний сервер. Потому что, уж больно много сервисов висело на нём, одном. Да и пришла пора, заменить десктопное железо на настоящее, серверное. А вместо одной операционной системы, с множеством сервисов, был установлен гипервизор, с гостевыми ОС под каждый сервис.
И закипела работа… на полгода.
Отправными точками для создания корпуса, были — размер платы, формата SSI CEB и три 120мм вентилятора. Их нужно было максимально компактно разместить, а так же, оставить пространство для блока питания и дисков.

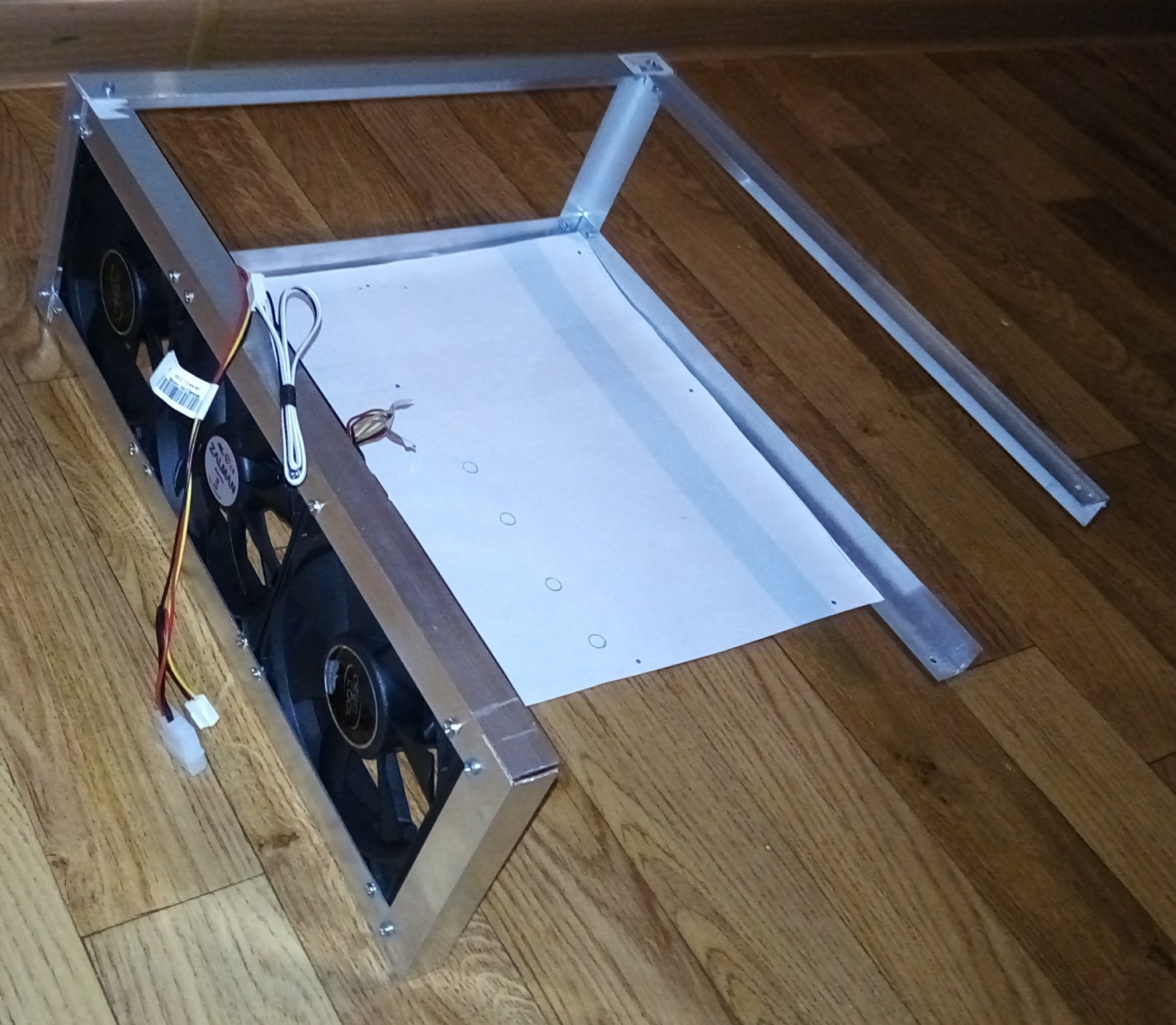

Предварительно расчертил размеры корпуса на бумаге, а потом приступил к распиловке. И вот, каркас будущего корпуса приобрёл прямоугольные формы и необходимые размеры.
Границы корпуса были созданы, и теперь началось самое интересное, впихнуть впихуемое или невпихуемое. Сделал из картона коробки, по размерам дискового массива и блока питания, и начал играть в тетрис.
Оказалось, что при любом размещении, стандартный блок питания, ну никак не втискивался в установленные рамки. Пришлось прибегнуть к жестким мерам – ополовинить его. Да, ещё скажу, что когда приобретал блок питания, то уже тогда подумывал, что его электронная начинка, вместе с радиаторами, должна размещаться невысоко. Вот он, какой был до ополовиневания.
А вот после отпиливания. Было жаль, но прогресс неумолим, отрезаем всё лишнее без сомнений.
Вопрос. Что с охлаждение блока питания? Ответ. И так сойдёт!
Нет, не правильный ответ, мы же рассчитываем, что, три 120мм вентилятора смогут охладить всю горячую электронику внутри корпуса. И, добавим ещё один, специально для блока питания. А вот куда? Об этом позже.

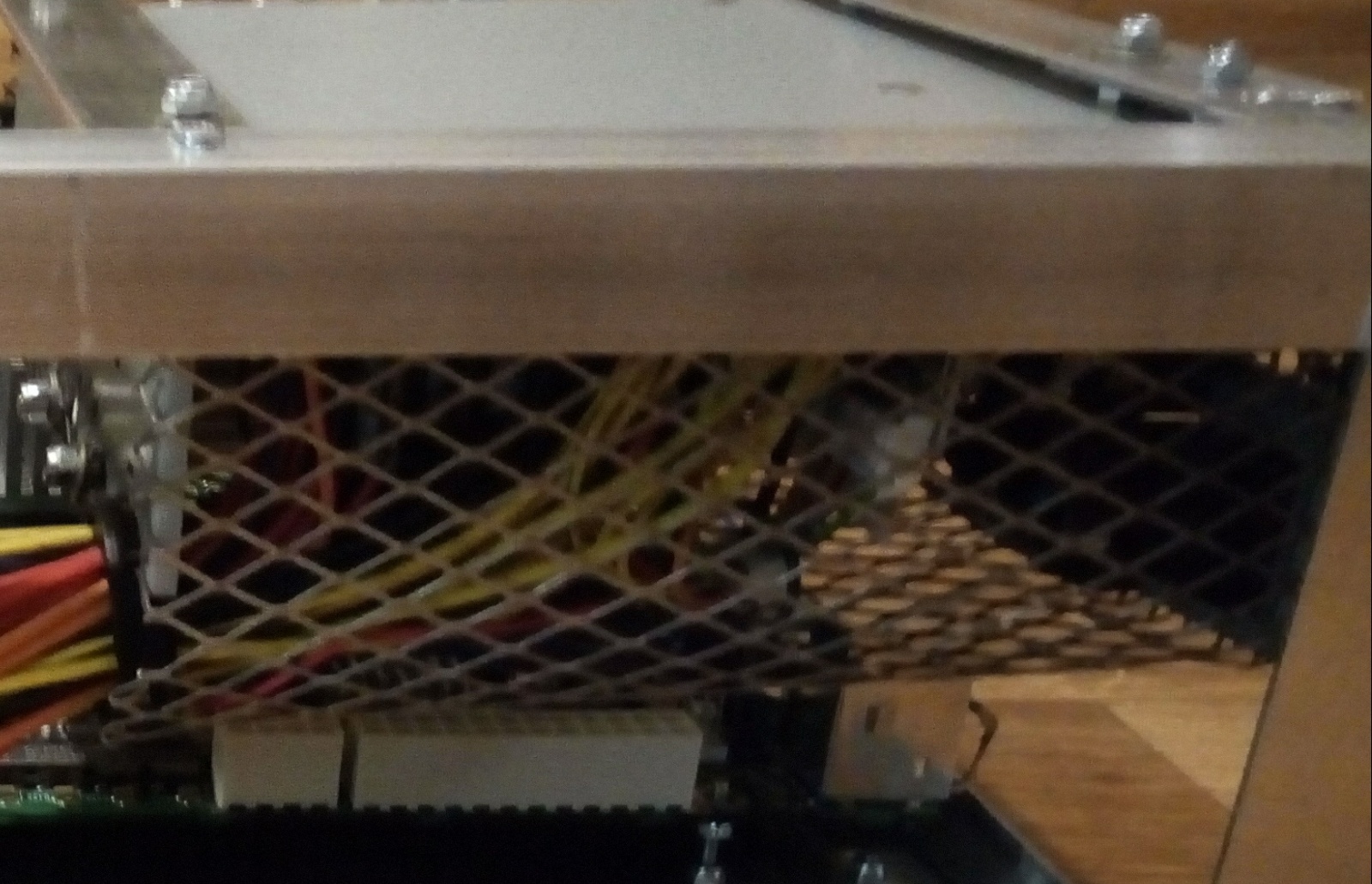

Оставлять блок питания в открытом виде категорически нельзя, поэтому отправился на поиски алюминиевого листа-сетки. Но, долгие поиски не увенчались успехом и тут, в одном автомобильном магазине, вижу, стоит он. Воздушный фильтр для «Газели» — EKOFIL 104, сетка по размерам и тонкости полотна подходит идеально. Вот результат.
Теперь, дошла очередь и до дискового массива. После игры в тетрис, получилось разместить два 3.5” и три 2.5” диска по диагонали от блока питания, а корзину для 3.5” диска напротив.
Беспокоило то, что диски, как самый травмируемый элемент в системе, были не извлекаемые, кроме одного. К сожалению, на то время, выхода из сложившейся ситуации не видел, решено было оставить как есть.

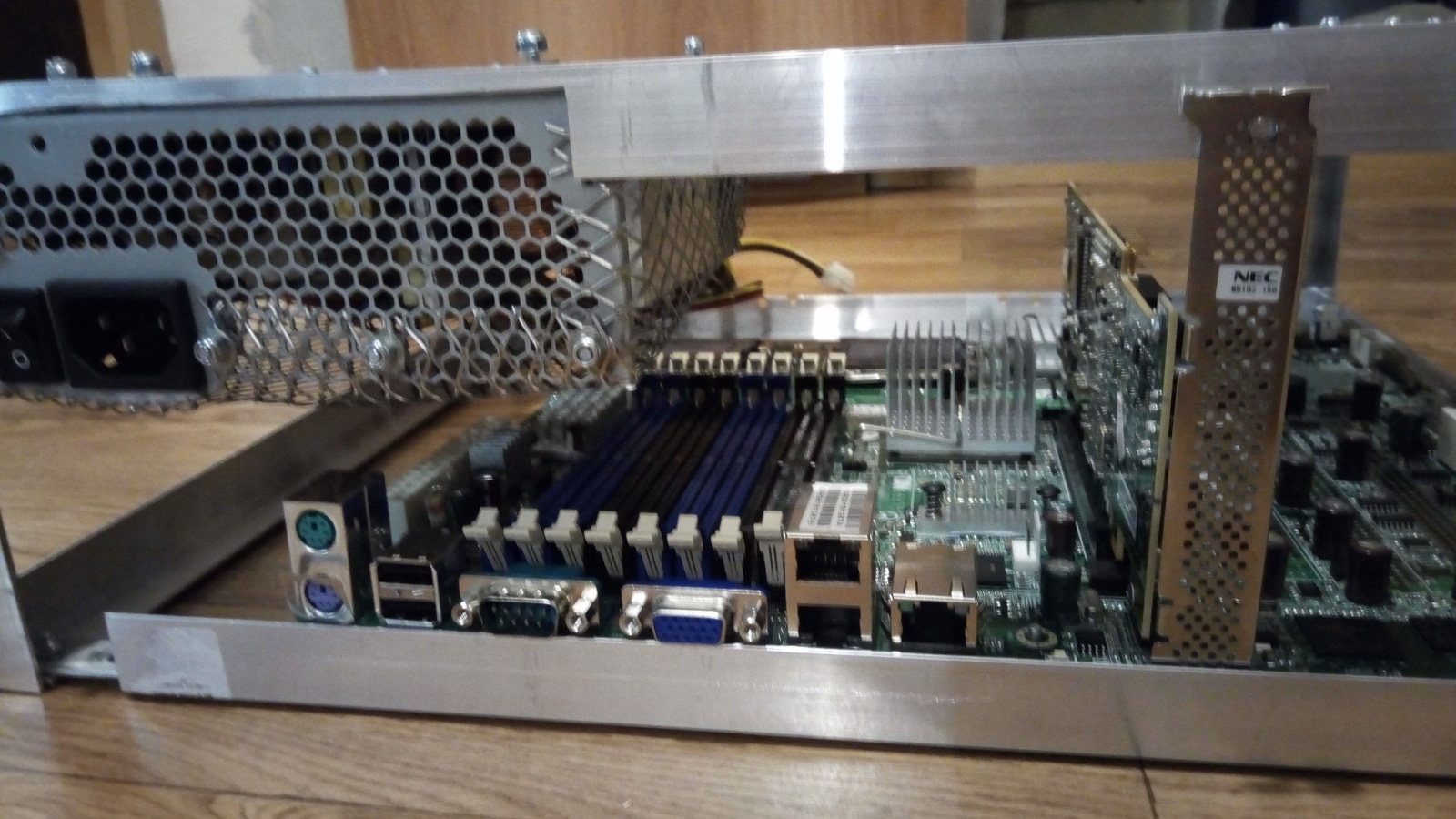

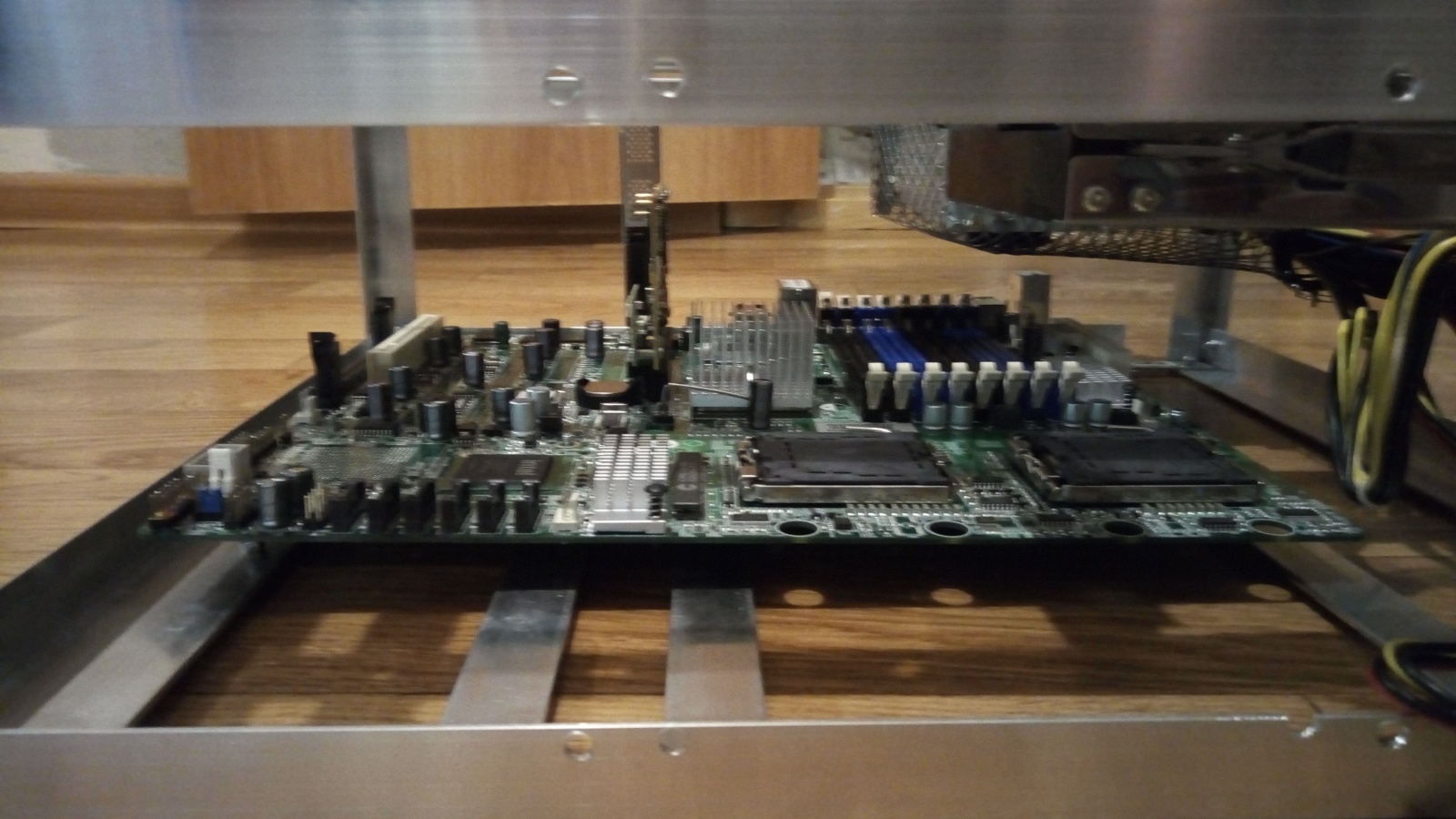

Итак, продолжим. На размеченные и подготовленные места устанавливаем материнскую плату.
И видим, что оперативная память оказывается в труднодоступном месте, прямо под блоком питания. Учитываем это и перед окончательной установкой материнской платы, водружаем на неё процессоры, радиаторы и модули оперативной памяти.
Внутренности собраны и та-дам. Что-то забыл, а как же включать, отверткой замыкая контакты?

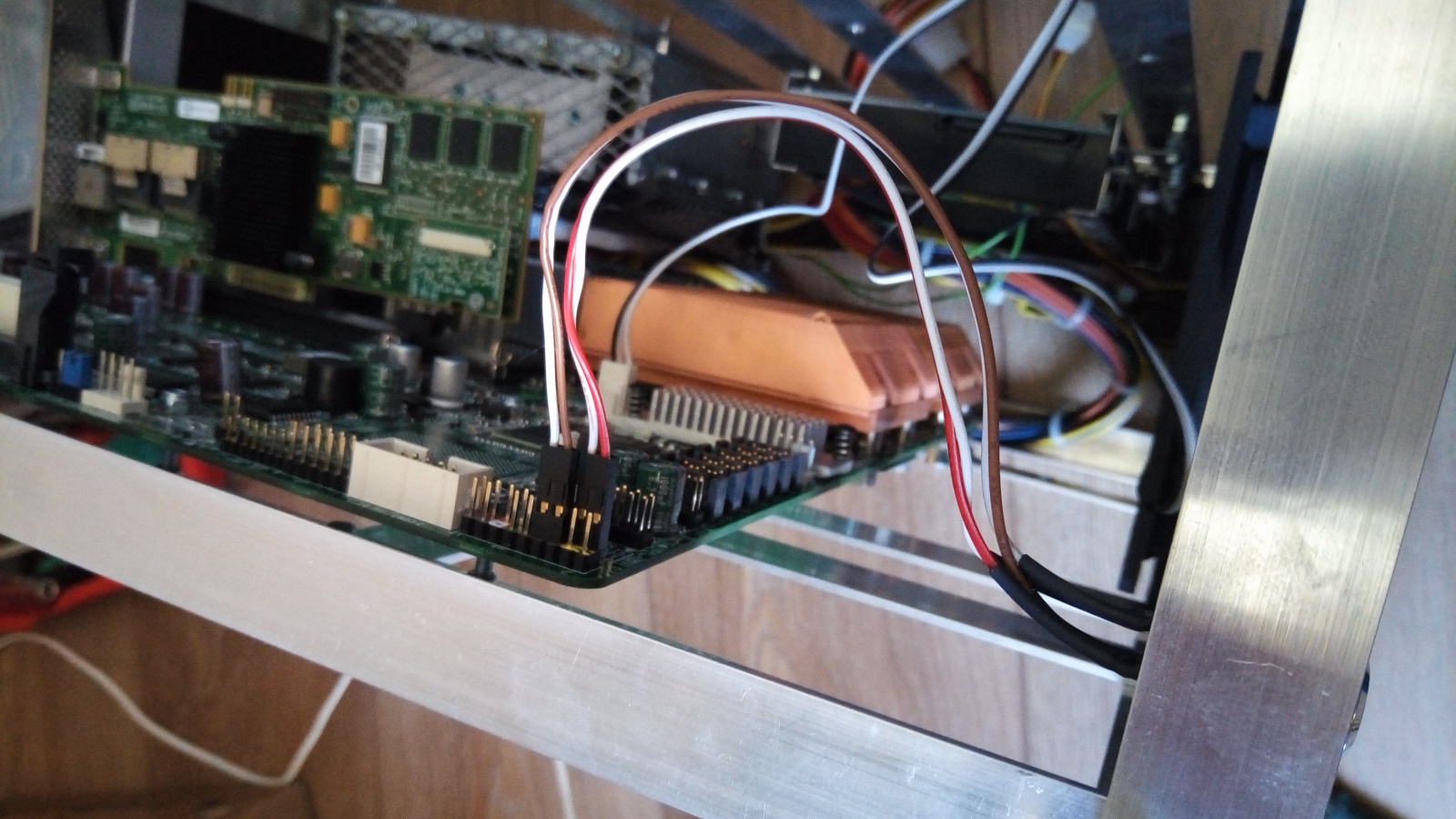

В закромах была найдена металлическая кнопка, место для которой нашлось на передней панели.
Ну, наконец-то всё собрано, и трясущейся рукой, медленно отгибая указательный палец, неспешным движением кратковременно нажимаем кнопку и вот… Тихий шум включающихся вентиляторов, прохождение POST, картинка на мониторе и ДА, это маленькая победа!
Серверу жить. И трудиться на благо, обеспечивая всевозможными сервисами.
Осталось дело за малым, навесить стенки, предварительно вырезав отверстия под съёмный диск и дополнительный обдув блока питания. На дополнительный обдув задействовал 120мм вентилятор с толщиной в 10мм.
Установил RAID-контроллер.

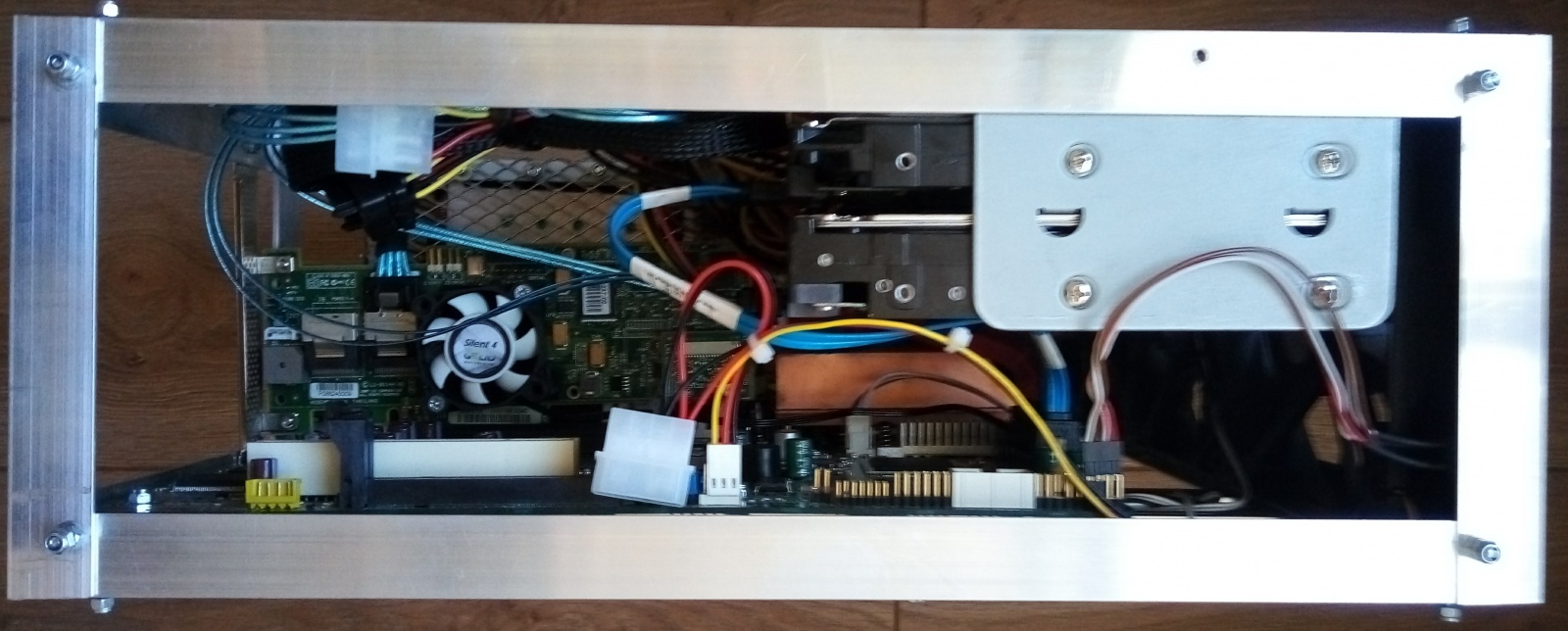

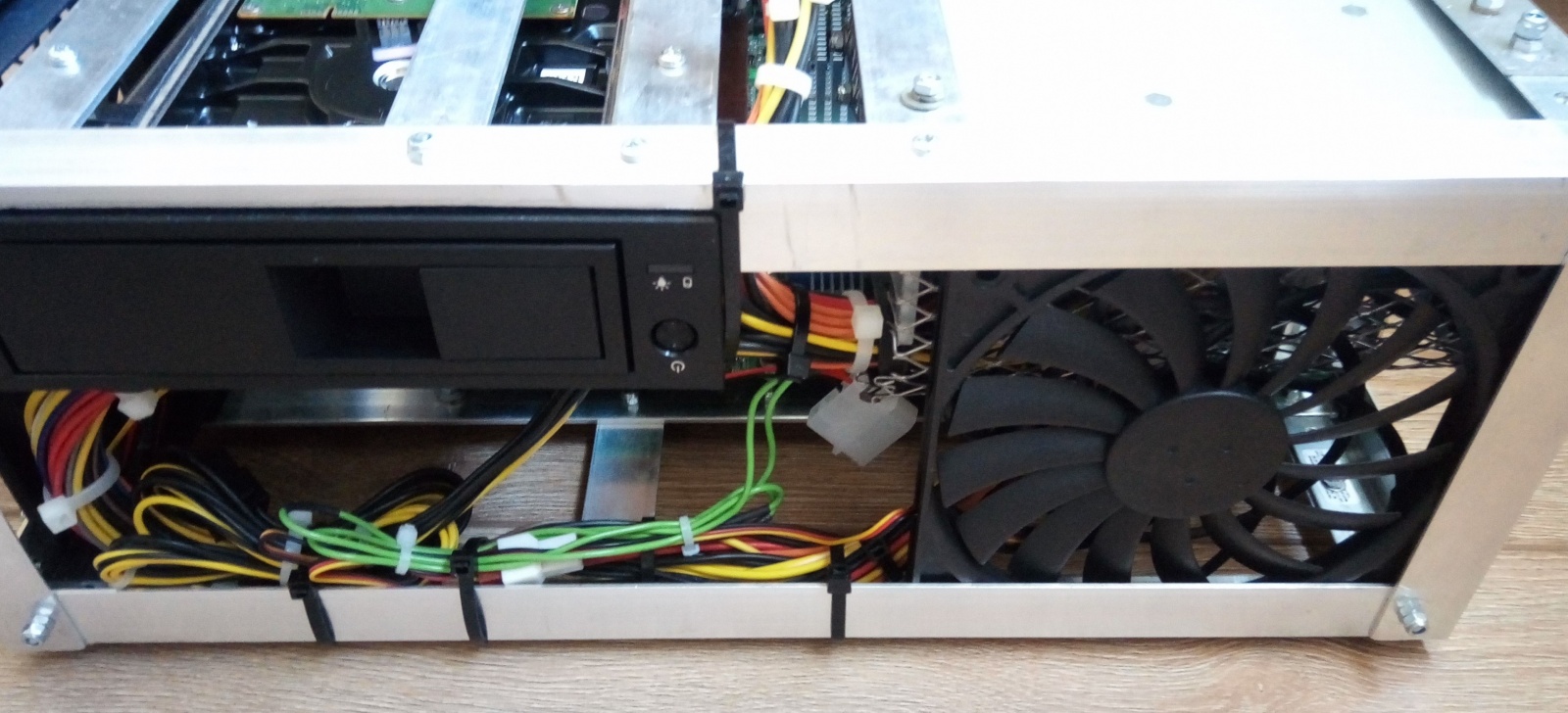

Все провода по максимуму застяжил.

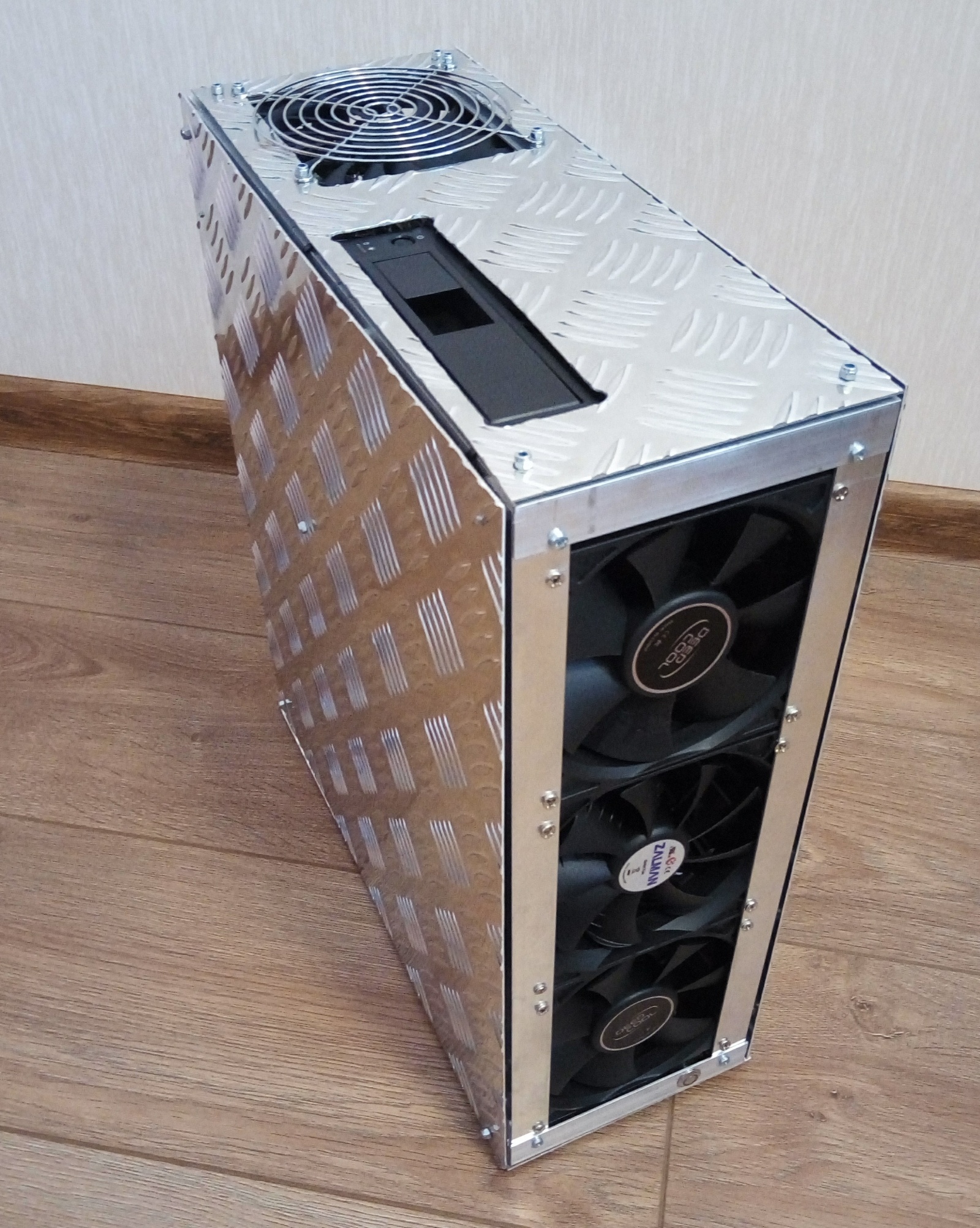

И вот готовый вариант, можно убирать на полку, устанавливать гипервизор, разворачивать гостевые ОС, подымать сервисы.
Всё так и было, но не могла успокоение найти инженерная душа. Диски то, как извлекать?

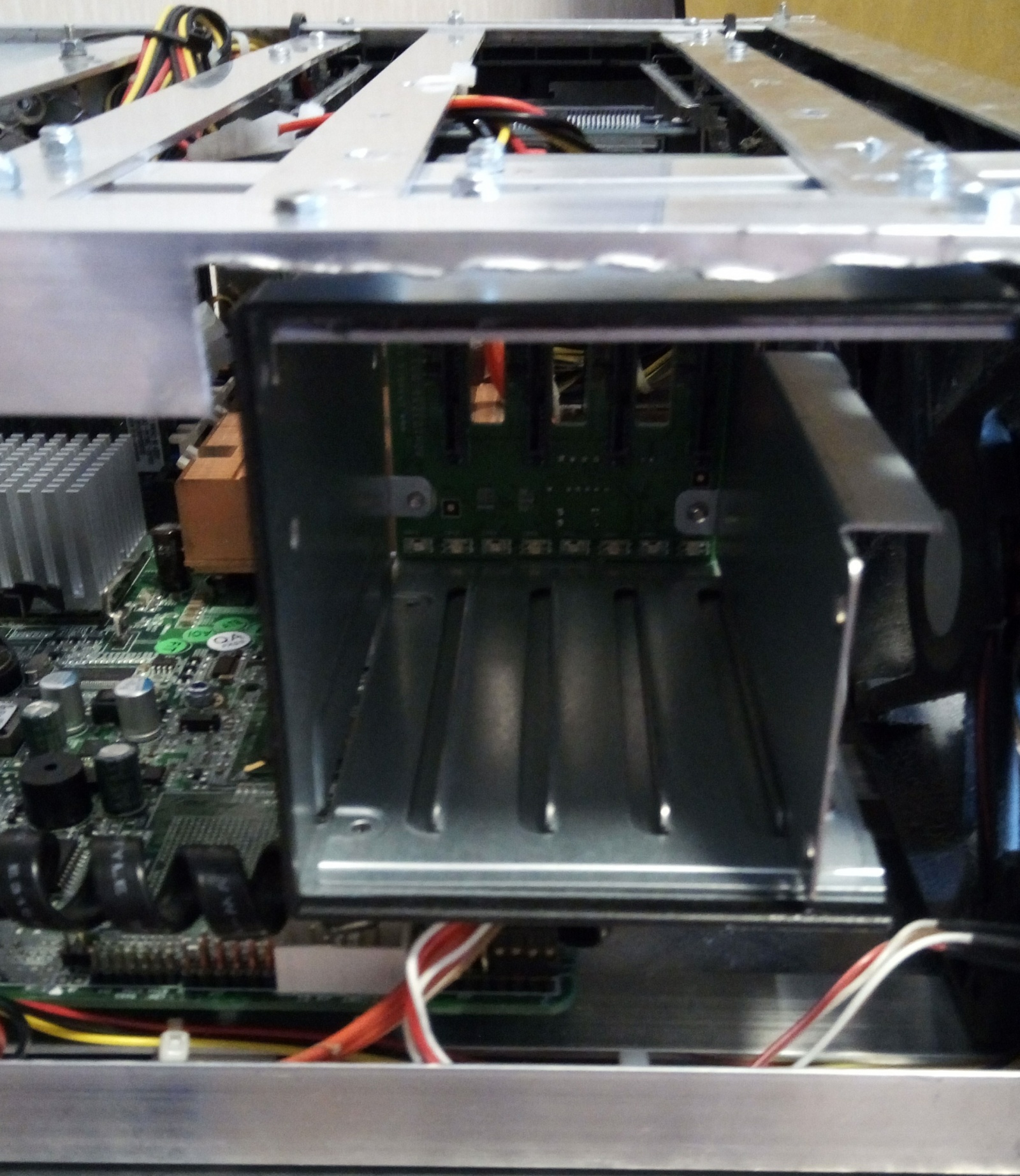

И было найдено решение — четырёх-дисковая корзина для 2.5” дисков (Chenbro 84H323410-005), вместо двух 3.5” и трёх 2.5” дисков. И снова напильник и отвертка пустились в пляс.
Ну, теперь-то, можно остановится, отдохнуть, поразмыслить?
И снова начинать собирать комплектующие для нового сервера.
А что? Аппетит растёт, памяти-то уже не хватает, из 16 Гбайт оперативки, занято уже 14 Гбайт.
Продолжение следует…
