Всем привет, здесь я расскажу о своем опыте с доделкой популярной колонки yndx-00058, коих достаточно много продается на различных барахолках в заблокированном состоянии (на подписке) по приемлемой цене. Я оставлю в сторону размышления о том, откуда их берут, иили зачем производитель превращает их в кирпич.
Дисклеймер
Сам я инженер, работаю в сфере айти около 15 лет, иногда занимаюсь звуком - усилки, акустика и т д. Здесь я не претендую на что-либо, ибо сделать подобное под силу, пожалуй, любому. Здесь нет какого-либо рокет саенса или матана. Однако верю, что найдется аудитория, которой будет интересно или полезно рассмотреть данную статью, и сделать из недорогого "кирпича" рабочий девайс с приемлемым звуком. Так же, я заранее прошу прощения за возможный недостаток фотографий.
Вступление
Однажды послушав эту колонку в магазине, удивился их неплохому качеству звука. Посмотрел на цены в магазине - слегка обомлел. Однако, на барахолках цена оказалась вполне заманчивой.
В принципе, как таковой ассистент меня не особо интересовал, - хотелось иметь стерео моноколонку, у которой есть блютуз и AUX. Конкретно мой основной кейс - использовать ее как гитарный кабинет. Впрочем, ничего не мешает купить колонку Мини, поставить ее сверху, и подключить ее через тот же AUX. Или даже пойти дальше, и встроить плату от Мини в виновника статьи.
Итак, к делу
Покупаем, собственно, колонку. Мне она обошлась в 3700р. Плюс доставка. Пусть будет 4000. Сразу заказываем усилитель с алиэкспресс. Я заказал такой - ZK-MT21 - https://aliexpress.ru/item/1005005923171737.html?spm=a2g2w.orderdetail.0.0.6f7e4aa6L6TwUR&sku_id=12000034869335071. Цена - до 1000 руб.
Далее, понимаем, что усилок имеет выход на саб, с частотой среза по НЧ - 20-400 герц, что, вообще-то, нас не может устраивать, т к основной динамик колонки явно должен играть на более широкий диапазон. При осмотре платы, становится понятно, что фильтр основан на операционниках. Поэтому, условно говоря, нужно подменить конденсаторы обратной связи (которые в противофазе подавляют ВЧ диапазон), на оные, с меньшей емкостью. Посмотрев пиновку операционников, наугад меняю сначала один кондер, затем и другой. Немного играюсь емкостями.
В итоге - с96 - емкость 102, с91 - 103. Что есть 1нФ и 10нФ - соответственно.
Далее - выбрасываем ненужные детали - шайба, мат плата и , опционально, дисплей. Их можно попробовать продать обратно на барахолке. А чего добру пропадать?
Плату со штекерами оставляем как есть, ибо питание можно взять оттуда. Но есть одно "но" - 3.5 выход я выпаял и перевернул на 180 градусов, припаяв звуковой кабель AUX, напрямую. Ибо разбираться с распиновкой в запаянной плате было неудобно с моим тестером. Да и имеется там некая "обвязка", которая вообще не нужна. Сам коннектор 3.5 я приклеил на суперклей к металлической пластине.
Выходы динамиков в колонке подписаны и сдвоены, поэтому там все понятно - просто подпаиваем провода к каждому из выводов и протягиваем наверх. Не забываем и про питание. Таким образом наверх тянется 5 проводов - L, R, SUB, PWR, AUX.
Подключаем это все дело вместе, настраиваем по-вкусу и вуа-ля.

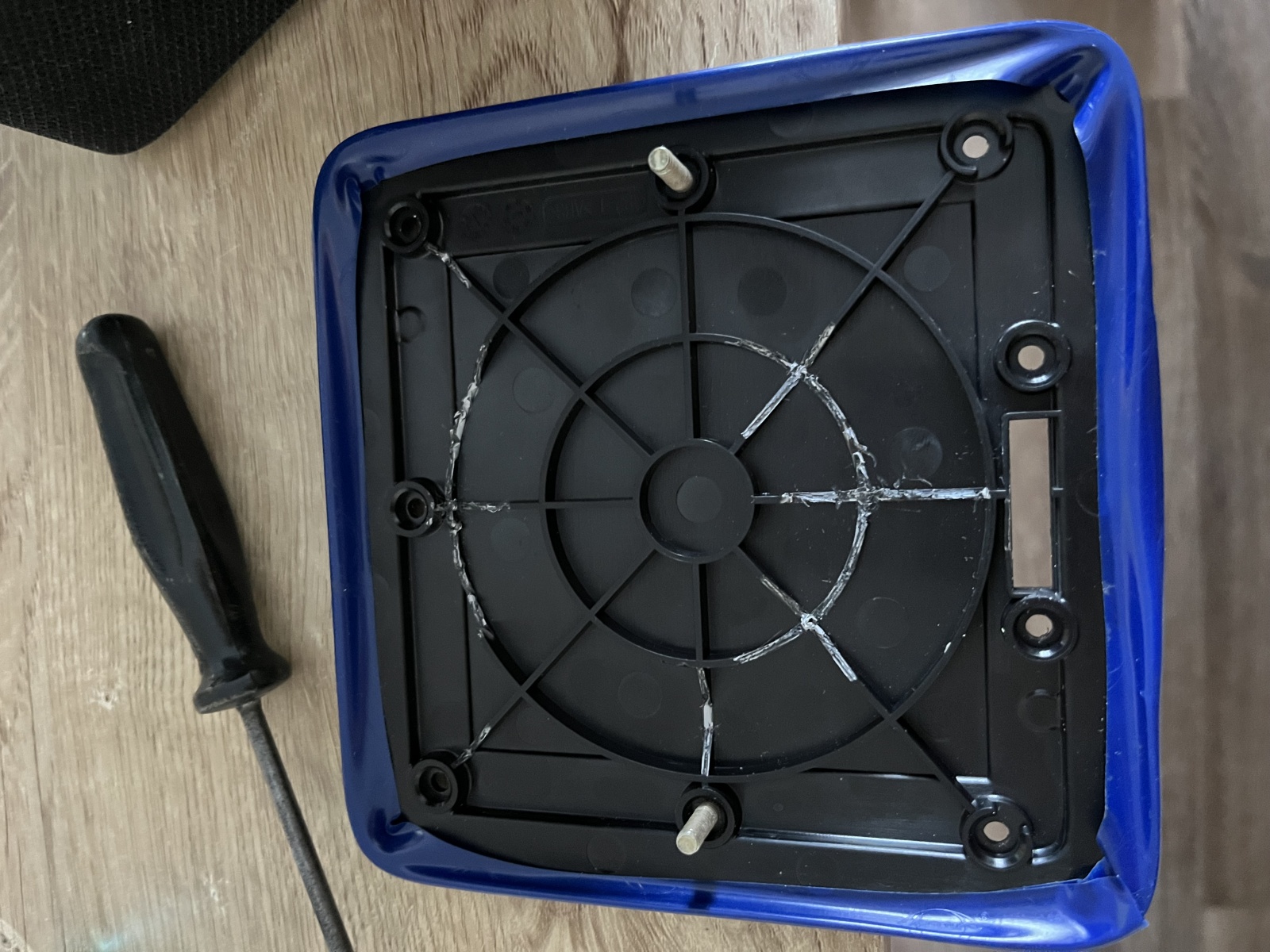

Далее, я докупил дно от колонки yndx-0008 за 100 рублей и приладил к верху колонки на пару шурупов. Правда, кое где пришлось обкусать ребра жесткости, дабы крышка не выпячивалась -
Изолентой обернул для большей плотности. Можно и не делать этого.

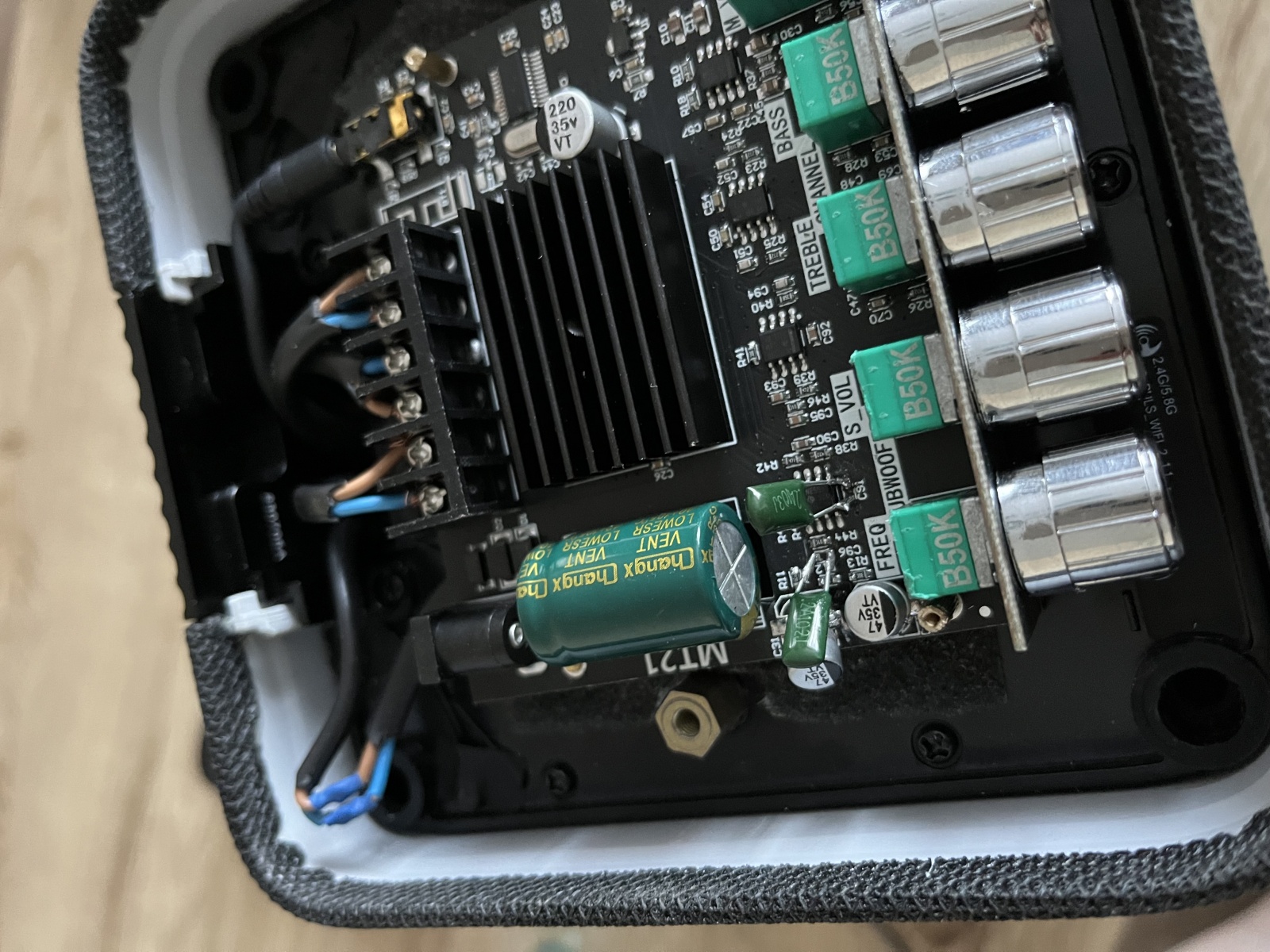

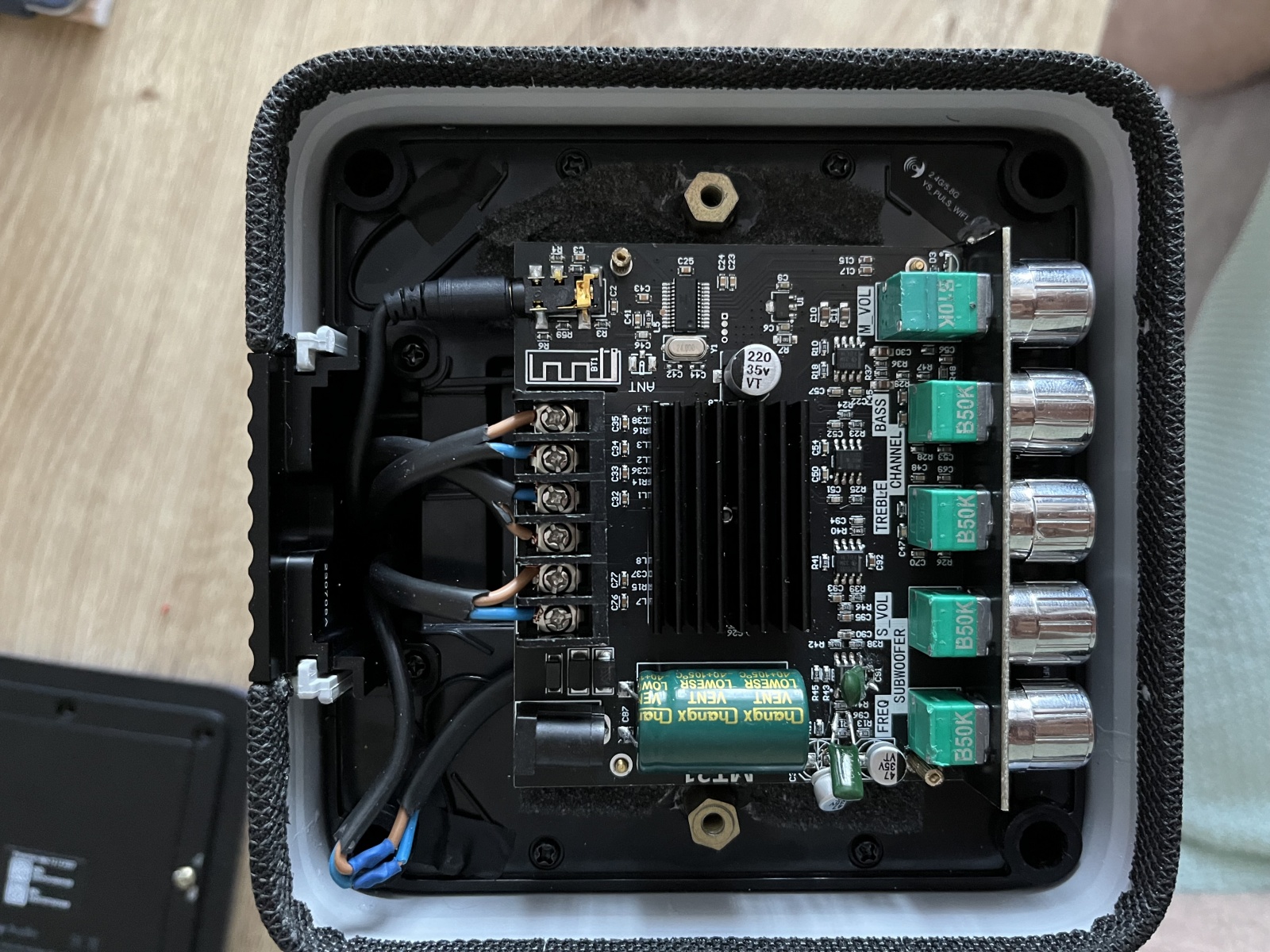

В итоге сетап выглядит так -
Субъективно - колонка играет очень даже хорошо.
Как вариант, можно вывести регуляторы наружу, но мне кажется, это излишне. Один раз настроил, а дальше управляй громкостью с источника. Кстати, усилок весьма мощный, на мой вкус, так что громкость выставлена лишь на 9 часов.
А что дальше?

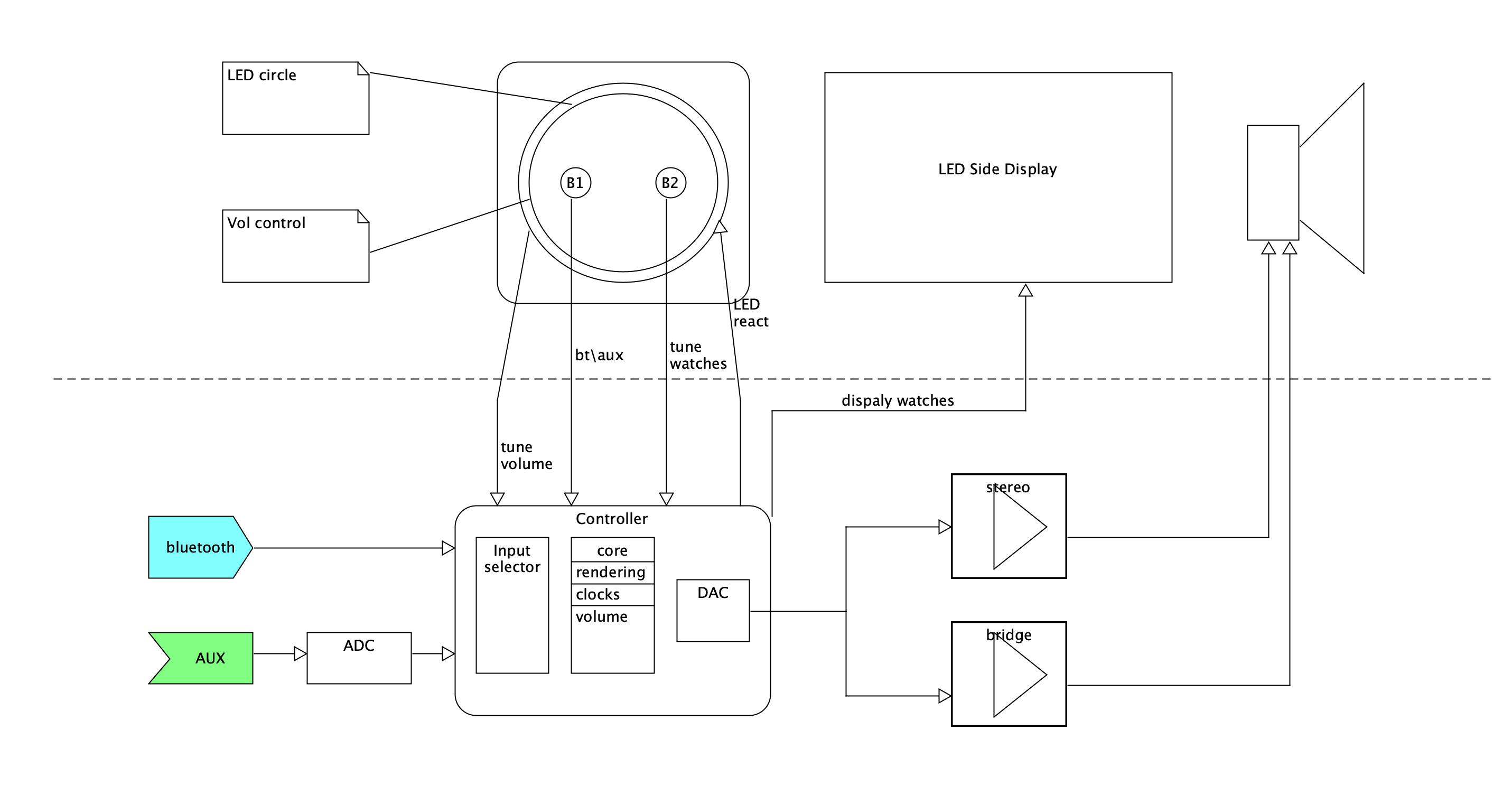

В принципе, можно было бы сделать следующий проект - основную плату на замену, которая могла бы работать с дисплеем, выводить, скажем, время, громкость. И работать вместе со штатным регулятором. Впрочем, я не уверен, что спрос на это будет хоть сколько-то приемлемым. Т е купил, вынул старую, заблокированную, заменил на новую.
P.S.
Это моя первая статья здесь, не ругайте сильно, если что-то не так.
Спасибо за внимание.
