Когда пришла пора поменять свой старый ноутбук на что-то посовременнее, я, сделав несколько подходов, остановился на этом китайском мини ПК. Одним из основных критериев, помимо цены, было наличие видеокарты, которая могла бы чуть больше, чем просто выводить картинку на монитор, поэтому варианты на базе процессоров Intel я отмёл после изучения нескольких сравнительных обзоров с процессорами AMD Ryzen.
Планируя сэкономить, я выбирал вариант barebone: без ОЗУ, жёсткого диска/SSD, WiFi. SSD NVMe у меня был свой, память купил со скидкой в одном из российских онлайн магазинов, диск HDD 2.5" также у меня был свой, WiFi модуль с поддержкой 802.11ax заказал на китайской площадке.
В итоге свой выбор я остановил на Topton Mini PC (номера модели не предусмотрено, ориентироваться остаётся по фото и характеристикам) на базе процессора AMD Ryzen 3 5400U. Фотографии частично взял со страницы производителя, т.к. лучше я сфотографировать не смогу.
По самому производителю Topton у меня сложилось двоякое впечатление: вроде бы они и являются производителем (или только заказчиком?) с широким ассортиментом мини ПК с интересными характеристиками, но все их сайты ориентированы на продажи и никакой поддержки (драйверов, инструкций, BIOS) не предусмотрено, остаётся только писать им письма или обращения в чат.
Подгадав покупку на период распродаж 11.11, я сделал заказ выбранного мини ПК на известной китайской площадке, применив всевозможные купоны и скидку продавца. Сумма получилась чуть более 25 000 р., что очень даже неплохо в сравнении с тем, что можно купить у нас за эти деньги. Доставка курьером в РФ - чуть более месяца. Что приятно - не пришлось платить пошлину, т.к. продавец указал, что это корпус для ПК со стоимостью $100.

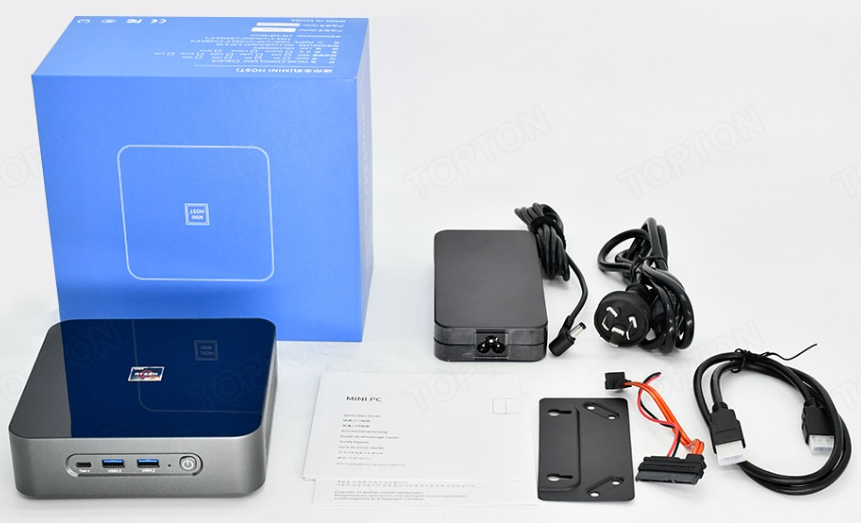

Мини ПК упакован в большую картонную коробку небесного цвета, в комплекте идёт блок питания, HDMI кабель, SATA кабель с питанием, краткая инструкция, набор винтов для крепления диска, планка для крепления к монитору сзади (VESA 75х75, 100x100). Несмотря на то, что WiFi модуль я не заказывал, на крышке мини ПК были выведены провода антенн.
!["Живое" фото свежераспакованного мини ПК "Живое" фото свежераспакованного мини ПК](https://www.pvsm.ru/images/2022/01/23/mini-pk-Topton-Mini-PC-na-baze-AMD-Ryzen-5000U-serii-2.jpg)
Как видно на фото, крышка верхняя глянцевая пластиковая (приклеена на металлическое основание) с защитной плёнкой. Фиксируется к корпусу двумя винтами с одной стороны, с другой - выступы на крыше вставляются в пазы внутри корпуса.
Итак, характеристики купленной модификации:
Характеристика |
Значение |
Процессор |
AMD Ryzen 5400U (архитектура Zen 3, 4 ядра, 8 потоков, 2.6 - 4 ГГц, TDP 15-20 Вт *) |
Графика |
встроенная AMD Radeon RX Vega 6 (6 ядер, 1600 МГц) |
Разъёмы внутренние: |
|
- SO-DIMM |
2 x DDR4 (до 64 ГБ суммарно, частота 2666 МГц) |
- М.2 (ключ М) |
2 х 2280 PCIe 3.0 x4 для NVMe/SSD |
- М.2 (ключ Е) |
1 х 2230 (для модуля WiFi) |
- SATA (посадочное место для диска 2,5" на внутренней стороне крышки корпуса) |
1 x SATA-III + свой разъём питания |
Разъёмы внешние: |
|
- видеовыход |
1 x HDMI 2.0, 1 x DP 1.4, 1 x Type-C ** |
- USB |
4 x USB 2.0, 2 x USB 3.2, 1 x Type-C |
- RJ45 (Ethernet) |
1 x 1 Гб/с, 1 x 2.5 Гб/с |
- аудио |
1 х 3.5 мм комбинированный (для гарнитуры) |
Прочее |
кнопка включения, светодиодный индикатор состояния, разъём питания; поддержка TPM 2.0 |
Размеры Г х Ш х В, мм |
149 x 145 x 40 (43 с ножками) |
Питание |
блок питания 19 В, 4.74 А |
Вес, кг |
0,6 * |
* по информации производителя; ** по информации производителя, проверить не было возможности. |
Фото платы сверху:
![Плата мини ПК, вид сверху. Слева вверху рядом с разъёмом SATA разъём подключения питания для диска. Внизу слева разъём подключения батарейки. Плата мини ПК, вид сверху. Слева вверху рядом с разъёмом SATA разъём подключения питания для диска. Внизу слева разъём подключения батарейки.](https://www.pvsm.ru/images/2022/01/23/mini-pk-Topton-Mini-PC-na-baze-AMD-Ryzen-5000U-serii-3.jpg)

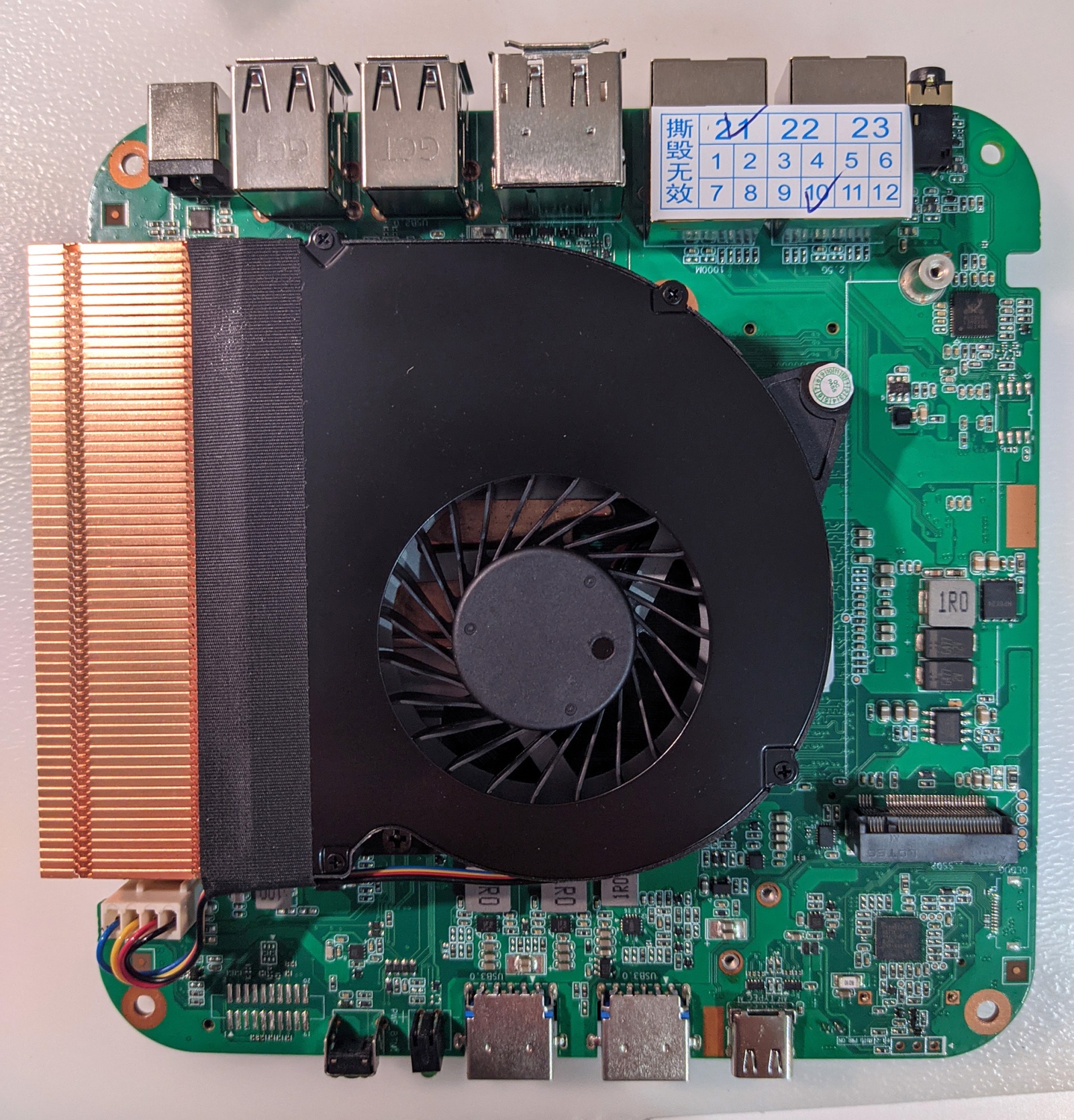

Фото платы снизу:
![Фото платы мини ПК снизу Фото платы мини ПК снизу](https://www.pvsm.ru/images/2022/01/23/mini-pk-Topton-Mini-PC-na-baze-AMD-Ryzen-5000U-serii-4.jpg)
Сразу опишу нюансы, с которыми пришлось столкнуться (BIOS AMI S013_V1.0_P3C3M43):
-
нет кнопки сброса настроек BIOS - только через отключение батарейки (она приклеена изнутри к корпусу и довольно коротким кабелем присоединяется к разъёму на плате);
-
нет поддержки XMP в BIOS;
-
BIOS оставляет ощущение слепленного "на коленках": огромное количество всевозможных параметров, существенная часть из которых вообще не относится к данному мини ПК (например поддержка встроенной веб-камеры, IDE-разъёмов); нет уверенности, что остальные параметры корректно отрабатывают при изменении; в полях, где обычно указываются наименования продукта, модель и т.п. оставлены строки "Default string";
-

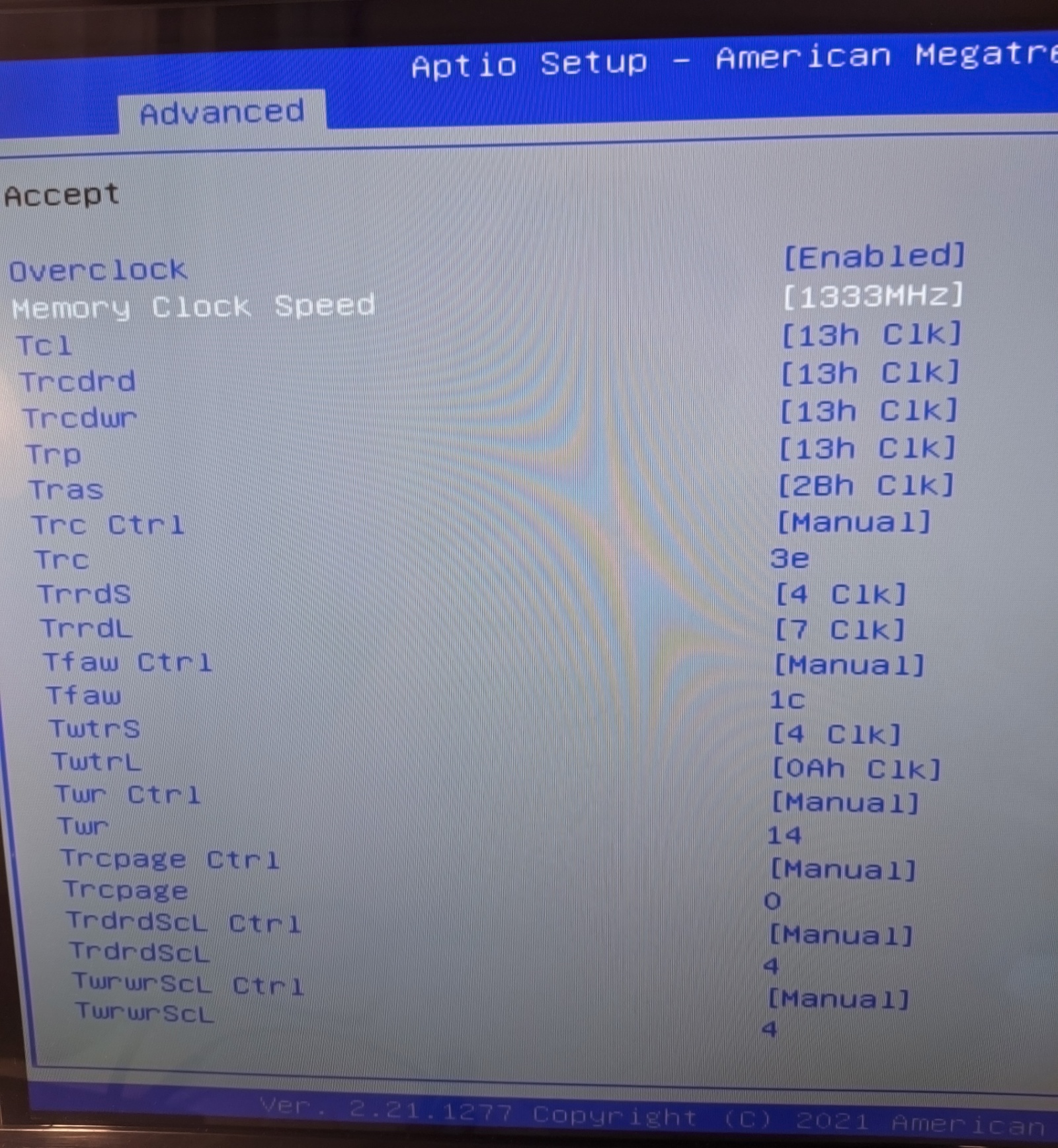

в BIOS есть возможность вручную выставить тайминги памяти (около 40 параметров), но, похоже, это не работает (потрачен не один час на этом) - система не загружается даже если указать заведомо рабочие тайминги, с которыми система стартует в автоматическом режиме;
-
в режиме простоя или офисной работы система охлаждения работает тихо, но чуть нагрузка возрастает, сразу начинает "взлетать" вентилятор.
![Часть настроек таймингов памяти в BIOS Часть настроек таймингов памяти в BIOS](https://www.pvsm.ru/images/2022/01/23/mini-pk-Topton-Mini-PC-na-baze-AMD-Ryzen-5000U-serii-5.jpg)
Из приятного:
-
несмотря на заказанную конфигурацию без WiFi модуля, провода антенн были разведены на внутренней стороне крышки корпуса;
-
после установки Windows 11 (с официального образа) система сама активировалась "с помощью цифровой лицензии": возможно какой-то ключ вшит в BIOS, но я не нашёл его;
-
металлический корпус выглядит вполне достойно, вентиляционные отверстия имеются по бокам и снизу;
-
в целом плата и сборка выполнены аккуратно.
В настройках BIOS есть параметр, включающий режим RAID для М.2 PCIe слотов, но проверить работу не было возможности.
Мини ПК, как я писал выше, доукомплектовал SSD NVMe Intel 760p 512 ГБ, HDD 2,5" Toshiba 1000 ГБ, оперативной памятью Crucial BallistiX BL8G32C16S4B DDR4-3200 2x8 ГБ, модулем WiFi Intel AX210NGW. В такой конфигурации всё работает без проблем.
Память работает, как и заявлено производителем, на частоте 2666 МГц (с самыми низкими таймингами, какие предусмотрены в SPD 19-19-19-43 2T для моих модулей) и изменением настроек в BIOS добиться "разгона" не удалось. Странное довольно решение со стороны производителя, ведь для процессоров AMD Ryzen 5000U серии частота памяти 3200 МГц - волне "родная". Запрос в чат по поводу возможного обновления BIOS для поддержки XMP отправил, но пока ответа нет. Производитель мини ПК рекомендует ставить модули памяти Samsung (и скорее всего их же ставит, если заказывать память в комплекте), но в ассортименте наших магазинов, когда я искал память, нужных мне планок не было.

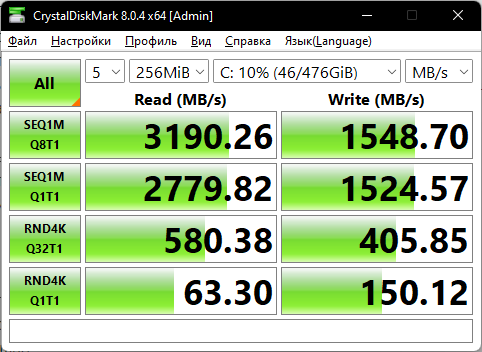

Поскольку установленный Intel SSD NVMe 760p 512 ГБ поддерживает PCIe 3.1 x4 и производитель заявляет скорости чтения до 3230 МБ/с и записи до 1625 МБ/с, то я проверил, какие значения получаются по факту при установке в этот мини ПК:
![Тест скорости чтения и записи для Intel SSD NVMe 760p 512 ГБ Тест скорости чтения и записи для Intel SSD NVMe 760p 512 ГБ](https://www.pvsm.ru/images/2022/01/23/mini-pk-Topton-Mini-PC-na-baze-AMD-Ryzen-5000U-serii-6.png)
Результаты теста близки к теоретическим, значит китайцы не обманули.
По поводу наличия порта Ethernet 2.5 Гбит/с (реализован на Realtek RTL8125) можно долго обсуждать его необходимость, но для себя пока решил, что для домашнего использования это излишне. Порт же Ethernet 1 Гбит/с реализован на Realtek RTL8111 PCIe.

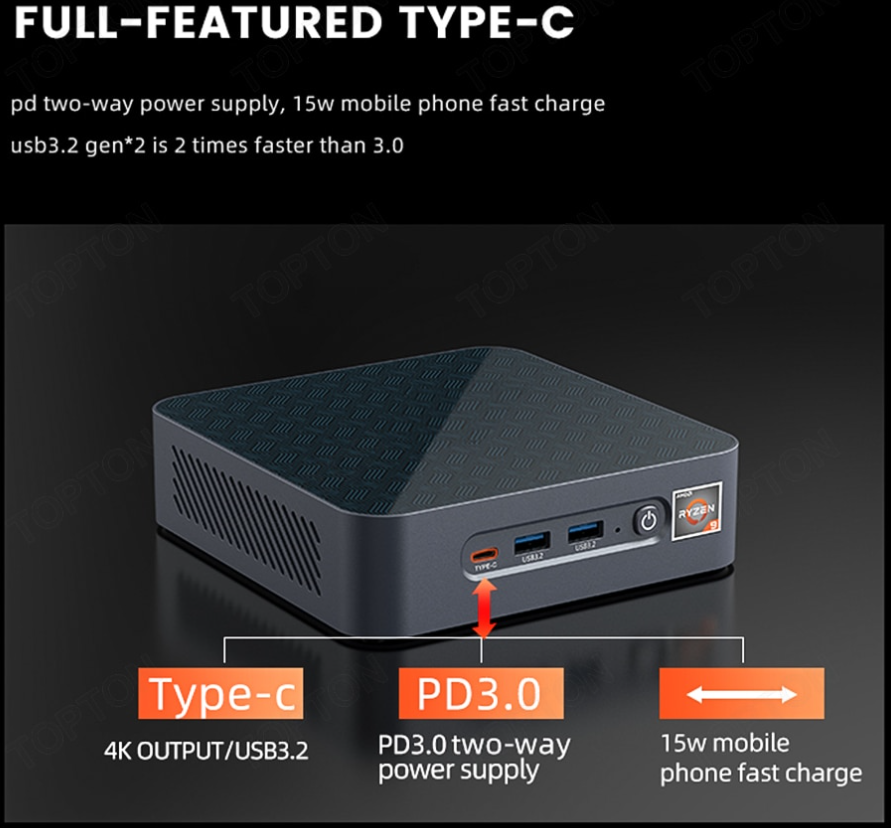

Касательно порта USB Type-C его функциональность проиллюстрирую картинкой производителя:
![Функциональность USB Type-C порта Функциональность USB Type-C порта](https://www.pvsm.ru/images/2022/01/23/mini-pk-Topton-Mini-PC-na-baze-AMD-Ryzen-5000U-serii-7.png)
Так, заявляется поддержка вывода видео в формате 4К, быстрая зарядка смартфона (15 Вт), а также Power Delivery 3.0. Т.е. при наличии соответствующего кабеля и блока питания можно запитать этот мини ПК через этот порт. У меня таких нет, поэтому проверить не получилось. Зато смартфон заряжается без проблем.
Установка боком (вертикально), как это практикуется у некоторых известных брендов мини ПК, здесь не предусмотрена, как нет и подставки соответствующей в комплекте.
Была возможность прогнать тесты в AIDA64 6.50.5800 на этом мини ПК и на аналогичном по позиционированию Intel NUC10i5FNB (i5-10210U 4 ядра 8 потоков 1,6-4,1 ГГц, Dual DDR4-2133):
Тест |
NUC10i5FNB |
Topton Mini PC |
Чтение из памяти, МБ/с |
29236 |
38678 |
Запись в память, МБ/с |
29410 |
37943 |
Копирование в памяти, МБ/с |
26787 |
34940 |
Задержка памяти, нс |
95,2 |
99,3 |
CPQ Queen |
46999 |
53549 |
CPU PhotoWorxx |
16885 |
19984 |
CPU ZLib |
332,5 |
414,7 |
CPU AES |
17746 |
64438 |
CPU SHA3 |
951 |
1727 |
FPU Julia |
13619 |
50743 |
FPU Mandel |
6974 |
28158 |
FPU SinJulia |
4697 |
5849 |
FP32 Ray-Trace |
2979 |
8245 |
FP64 Ray-Trace |
1696 |
4450 |
Да, в NUC были установлены более медленные модули памяти, но всё равно оставил эти результаты в таблице. При стоимости под 38 000 р., что на 13 000 р. дороже Topton, никаких преимуществ (ну разве что кроме габаритов - NUC ещё компактнее) у Intel NUC я не вижу.
Общее впечатление от мини ПК Topton, особенно с учётом стоимости, за которую удалось его приобрести, очень хорошее. Надеюсь, с качеством тоже всё у китайцев хорошо и он прослужит мне не один год, а если ещё удастся их уговорить на обновление BIOS для поддержки XMP профилей памяти - это будет практически идеальный мини ПК.
UPD: в "Тесте стабильности системы" в AIDA64 потребляемая мощность процессора при нагрузке колеблется возле отметки 30 Вт (в простое - около 4 Вт).
Автор: Михаил
