Решал интересную задачу – сделать визуальный редактор-конфигуратор окон.
Подробностями процесса разработки я с вами, коллеги, и поделюсь.

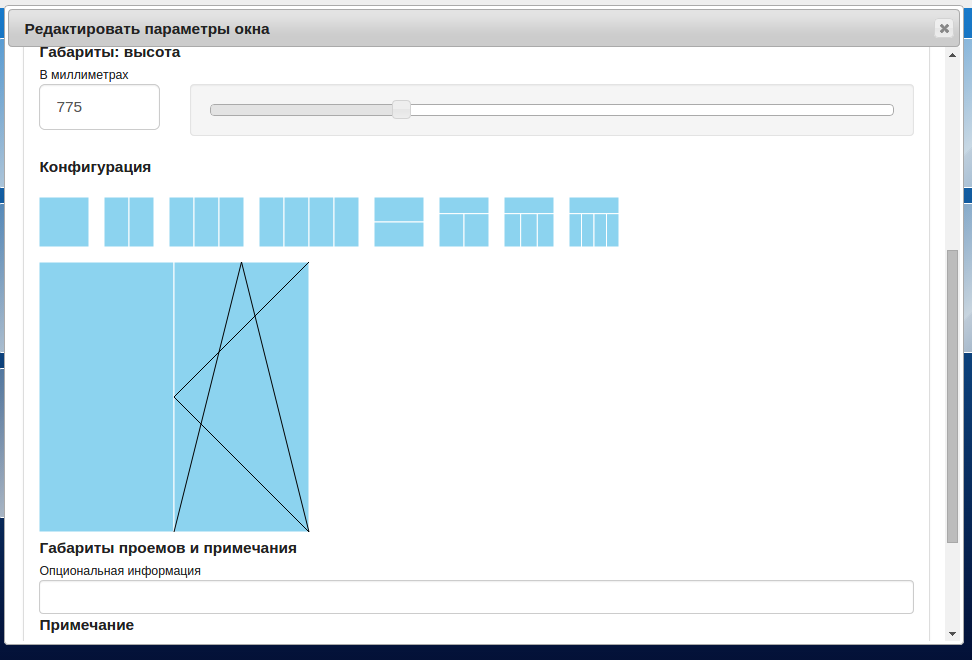

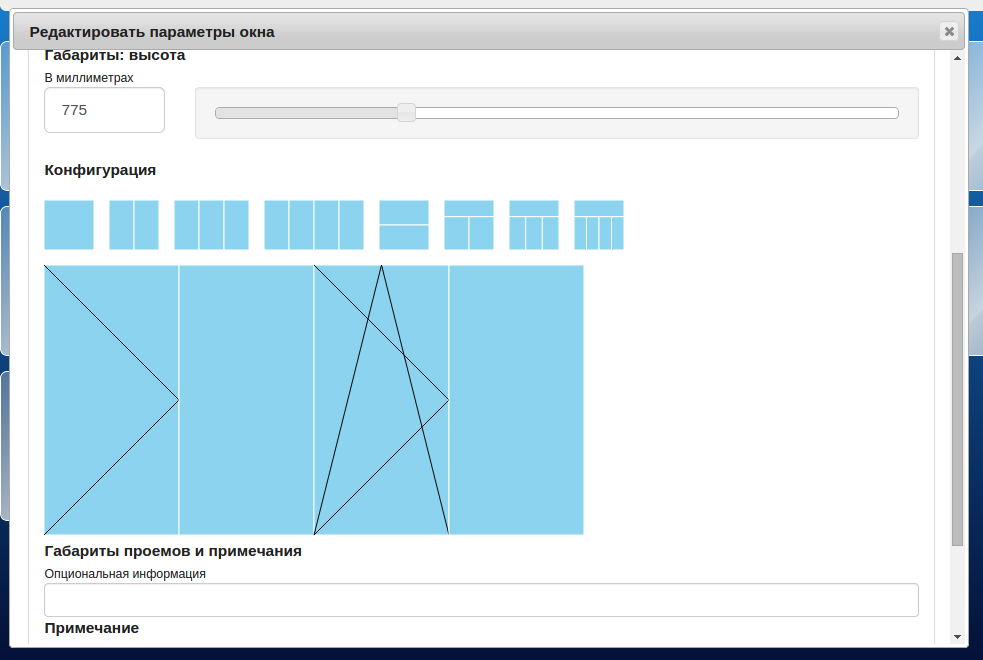

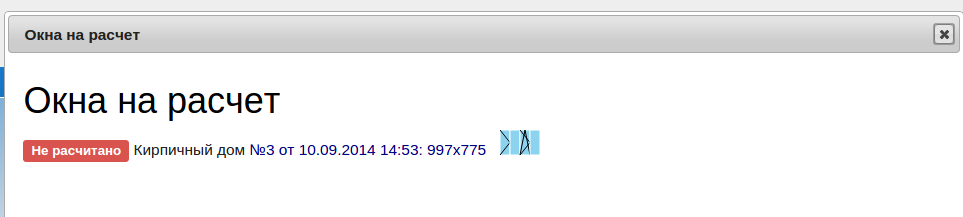

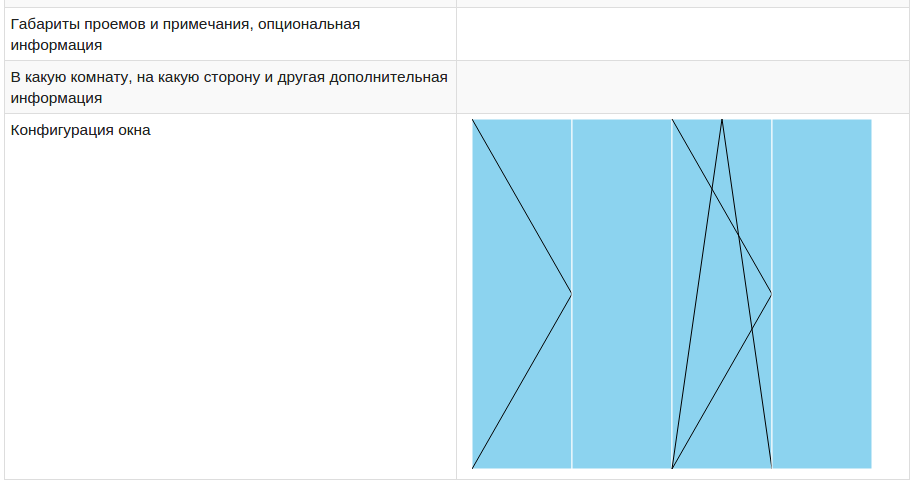

UPD. Добавил скриншоты.
UPD2. Развернул демо-версию.
UPD3. Речь идет об окнах оффлайновых, застекленных, деревянных или пластиковых — через которые на улицу из дома смотрят
Спасибо за отклики!
Бизнес-требования
Интервьюирую заказчика.
1. Это модуль для сайта, который должен работать в произвольных популярных кейсах.
2. В режиме редактирования программа должна позволять указывать количество и расположение проемов в окнах.
3. В режиме редактирования программа должна позволять указывать способ открывания проемов в окнах, пять вариантов: нет открывания, налево, направо, налево и откидывается, направо и откидывается.
4. В режиме отображения программа должна картинкой в произвольном масштабе отображать конфигурацию окна.
5. Не нужно хранить и работать со сведениями о размере, пропорциях, цвете и других характеристиках окна. Картинки должны быть цветными и понятными. ЕСКД в данном случае не при делах.
6. Не должно глючить, тупить, должно быть кроссбраузерно, должно работать на в браузерах планшетных ПК и на смартфонах и т.д.
На этом этапе мы совместно с заказчиком поиском по картинкам Google просматриваем интерфейс аналогичных продуктов. Поиском по сайтам находим продавцов окон, и посещаем десяток сайтов, чтобы посмотреть на интерфейс онлайн-конфигураторов и вообще ассортимент конфигураций окон. Обсуждаем, что у нас должно быть, и чего, быть не должно.
ТУ и ТЗ
Теперь дополняем бизнес-требования техническими условиями, для того, чтобы в итоге сформировать техническое задание.
1. Изходя из требования произвольного масштабирования – возникает понимание, что графика должна быть векторной. Кроссбраузерное решение, которое удовлетворит – HTML5 canvas.
2. Очевидно, должно быть два режима: режим редактирования и режим отображения.
3. В режиме редактирования данные должны сохраняться в input type=hidden. Я не буду вносить изменений в CMS – зачем мне лишние головняки? Просто добавлю одно поле в формы для добавления и редактирования, в СУБД и в соответствующие модели (у меня реально это происходит одним действием, если у вас нет – вероятно имеет смысл пересмотреть структуру программы).
4. В режиме редактирования ранее созданная визуальная конфигурация окна должна восстанавливаться из данных, находящихся и подставленных автоматически в поле input type=hidden.
5. В режиме отображения CMSка отдаст данные, как свойство какого-нибудь div, и моя программа должна эти данные: а) обнаружить, б) нарисовать по ним окно.
В данном случае спецификацию я делать не буду, а пойду по пути наименьшего сопротивления. Хорошая часть видения решения присутствует уже на данный момент, поэтому я начну реализацию немедленно.
Разработка
Суровая программисткая реальность: не хочу усложнять себе жизнь, и поэтому изначально создаю масштабируемые и сопровождаемые решения. Поэтому DRY, поэтому абстракции и слои – сразу, по умолчанию.
Когда просматривал разновидности окон, зарисовал в тетрадке карандашом небольшой каталог, чтобы понять, что предстоит рисовать. Когда я делал эти зарисовки, пришло понимание, что я не хочу делать это на CSS (вероятно зря), и продолжать работать с <canvas />.
Иду искать библиотеку для работы с canvas. Нахожу calebevans.me/projects/jcanvas/, бегло просматриваю документацию, оцениваю качество исходников и понимаю, что это то, что мне нужно сейчас.
Понимаю, что рисование будет самой низкоуровневой функцией. И вообще, давно хочется порисовать. Пробую несколько функций по документации, нахожу примеры онлайн в песочнице. Все работает, все устраивает.
Начинаем рисовать
Создам функцию-основу для рисования окна.
function windows_init(selector)
{
window_canvas = $('<canvas></canvas>').
attr('width',window_width).
attr('height',window_height).
attr('background','blue').
insertAfter(selector);
}
Естественно, функции не хранят параметры (это называется данными). Внутри функций – переменные.
В тот момент совесть не просыпалась, поэтому они в глобальной области видимости. Если она проснется – просто положу все в класс. Если проснется одновременно с ленью (или здравым смыслом) – буду писать на CoffeeScript. Сейчас звезды встали в определенное положение, и есть некоторое понимание того, что конечный продукт будет маленькой программой, состоящей из десятка фунций jQuery, в связи с чем целесообразность подобных действий в настоящий момент просто не рассматривается. Сначала сделать, чтобы работало. Рефакторинг – потом.
Глядя на свои зарисовки, вижу, что я могу рисовать оконные проемы, как прямоугольники, и обозначать открывание с помощью ровных ломаных линий внутри них.
function make_leaf(canvas, x,y, width, height, window)
{
canvas.drawRect({
layer: true,
strokeStyle: window_silver,
fillStyle: window_blue,
strokeWidth: 1,
x: x, y: y,
width: width,
height: height,
fromCenter: false,
});
}
Теперь – линии, обозначающие открывание. Left — налево, right – направо, tilt – откидывание. Кейса с фрамугой вниз нет (переспрашивал, когда интервьюировал заказчика), поэтому и заморачиваться сейчас не буду. Если возникнет потребность – потом можно будет легко его добавить.
// window opening draw
function open_left(canvas, x, y, width, height)
{
canvas.drawLine({
strokeStyle: window_gray,
strokeWidth: 1,
x1: x, y1: y,
x2: x + width, y2: y + (height / 2),
x3: x, y3: y + height,
});
}
function open_right(canvas, x, y, width, height)
{
canvas.drawLine({
strokeStyle: window_gray,
strokeWidth: 1,
x1: x + width, y1: y,
x2: x, y2: y + (height / 2),
x3: x + width, y3: y + height,
});
}
function tilt(canvas, x, y, width, height)
{
canvas.drawLine({
strokeStyle: window_gray,
strokeWidth: 1,
x1: x, y1: y + height,
x2: x + (width / 2), y2: y,
x3: x + width, y3: y + height,
});
}
Пишу несколько очень быстрых тестов, чтобы попробовать это. Все работает, поэтому перехожу дальше.
Виды окон
Собственно, по конфигурации проемов все окна можно поделить на “вертикальные” (как обычно делают в квартирах), Т-образные. Реже встречаются “горизонтальные” — в подъездах и в учреждениях.
Сначала нарисую что-нибудь попроще. Параметр leafs – количество проемов.
function window_vertical(canvas, x, y, width, height, leafs, window)
{
var leaf = width / leafs;
for (var i = 0; i < leafs; i++)
{
var leaf_x = x + (leaf * i);
var leaf_y = y;
var leaf_width = leaf;
var leaf_height = height;
var leaf_num = i;
make_leaf(canvas, leaf_x, leaf_y, leaf_width, leaf_height, window, leaf_num);
}
}
Посредством небольшой отладки и серии мелких тестов привожу функцию в рабочий вид.
Руками передаю параметры и вызываю функции, рисующие открывание – для того, чтобы сверху отображались ломанные линии.
Поворачиваю на 90 градусов, и получаю “горизонтальное” окно.
function window_horisontal(canvas, x, y, width, height, leafs, window)
{
var leaf = height / leafs;
for (var i = 0; i < leafs; i++)
{
var leaf_x = x;
var leaf_y = y + (leaf * i);
var leaf_width = width;
var leaf_height = leaf;
var leaf_num = i;
make_leaf(canvas, leaf_x,leaf_y,leaf_width, leaf_height, window, leaf_num);
}
}
Тестирую, добиваюсь работоспособности.
Красивая пропорция – 1 к 2. Так как в бизнес-требованиях есть указание не заморачиваться с пропорциями, для Т-образного окна сделаю вот такой дизайн.
function window_t(canvas, x,y,width, height,leafs, window)
{
var w = width / leafs;
make_leaf(canvas, x, y, width, height / 3, window, 0);
for (var i = 0; i < leafs; i++)
{
var leaf_x = x + (w * i);
var leaf_y = y + (height / 3 );
var leaf_width = w;
var leaf_height = height * 2 / 3;
var leaf_num = i + 1;
make_leaf(canvas, leaf_x,leaf_y,leaf_width, leaf_height, window, leaf_num);
}
}
Делаю тесты, заставляю все работать ровно, без рывков.
Каталог
Нарисую все виды окон, с которыми должна работать программа.
function windows_catalog()
{
window_horisontal(
window_canvas,
0,
padding,
catalog_height,
catalog_height,
1,
{type: 'single', leafs: 1, from: 'catalog'});
var offset = catalog_height + padding;
for (var i = 2; i < 5; i++)
{
window_vertical(
window_canvas,
offset,
padding,
catalog_height * (i / 2),
catalog_height,
i,
{type: 'vertical', leafs: i, from: 'catalog'});
offset += padding + (catalog_height * (i / 2));
}
window_horisontal(
window_canvas,
offset,
padding,
catalog_height,
catalog_height,
2,
{type: 'horisontal', leafs: 2, from: 'catalog'});
offset += padding + catalog_height;
for (var i = 0; i < 3; i++)
{
window_t(
window_canvas,
offset,
padding,
catalog_height,
catalog_height,
i + 2,
{type: 't', leafs: i + 2, from: 'catalog'});
offset += padding + catalog_height
}
}
Седьмой параметр и понимание его содержание добавились позднее. Просто не обращайте на него внимание сейчас.
И добавлю в функцию, ответственные за рисование створки окна, коллбек на клик. Промежуточная версия кода не сохранилась – взяв хороший разгон, я позабыл делать частые комиты, поэтому покажу окончательную версию.
function make_leaf(canvas, x,y, width, height, window, leaf_num)
{
canvas.drawRect({
layer: true,
strokeStyle: window_silver,
fillStyle: window_blue,
strokeWidth: 1,
x: x, y: y,
width: width,
height: height,
fromCenter: false,
click: function(layer) {
leaf_clicked(window, leaf_num)
}
});
}
И функция, которая ловит клик по створке большого окна или маленькому окну в каталоге.
function leaf_clicked(window, leaf_num)
{
if ( ! window)
{
return;
}
window_canvas.clearCanvas();
windows_catalog();
if (window.size == 'big')
{
trigger_opening(leaf_num);
}
big_window(window.type, window.leafs);
}
Была мысль сделать раздельные коллбеки, но в процессе причин для совершения лишней работы не нашел.
Добавил функцию-диспетчер, для удобства.
function opening(canvas, x, y, width, height, num)
{
switch (window_opening[num])
{
case 'left':
open_left(canvas, x, y, width, height);
break;
case 'left tilt':
open_left(canvas, x, y, width, height);
tilt(canvas, x, y, width, height);
break;
case 'right':
open_right(canvas, x, y, width, height);
break;
case 'right tilt':
open_right(canvas, x, y, width, height);
tilt(canvas, x, y, width, height);
break;
}
}
Переключение открывания створок
Открывание створок будет переключаться щелчком. Что может быть проще?
Сохраню в массиве список створок, и определю во втором массиве возможности по их открыванию.
// window opening
var window_opening = [];
var opening_order = ['none', 'left tilt', 'right tilt', 'left', 'right'];
Заполню массив данными по умолчанию. Не лучший вариант, но на момент написания думал о другом – о вероятном сохранении данных.
function set_opening(leaf_count)
{
for (var i = 0; i < leaf_count; i++)
{
window_opening.push(opening_order[0]);
}
}
По щелчку должно меняться открывание створки. В цикле по возможностям открывания: нет, налево, направо, налево и откидывается, направо и откидывается.
function trigger_opening(num)
{
var current = opening_order.indexOf(window_opening[num]);
if ((current + 2) > opening_order.length)
{
current = 0;
}
else
{
current++;
}
window_opening[num] = opening_order[current];
window_data();
}
И тут же, не уходя далеко…
Сохранение
Данные после редактирования нужно сохранять.
Сделаю сериализацию от руки.
function window_data()
{
var string = order.type + '|' + order.leafs;
for (var i in window_opening)
{
string += '|' + window_opening[i];
}
var select = $('input[name="window_type"]');
select.val(string);
}
И, теперь никто не мешает рисовать окна из сохраненных данных.
function window_from_string(string)
{
if ( ! string.length)
{
return;
}
var data = string.split('|');
for (var i = 0; i < 10; i++)
{
window_opening[i] = data[i + 2];
}
big_window(data[0],data[1]);
}
Конфигурация окон может отрисовываться в списках заказов, это очень удобно. Маленькие картинки.
function small_window_from_string(element, string, width, height)
{
if ( ! string.length)
{
return;
}
var small_canvas = $('<canvas></canvas>').
attr('width',width).
attr('height',height).
appendTo(element);
var data = string.split('|');
for (var i = 0; i < 10; i++)
{
window_opening[i] = data[i + 2];
}
var leafs = data[1];
switch (data[0])
{
case 'single':
window_vertical(small_canvas, 0, 0, width, height, leafs, false);
break;
case 'vertical':
window_vertical(small_canvas, 0, 0, width, height, leafs, false);
break;
case 'horisontal':
window_horisontal(small_canvas, 0, 0, width, height, leafs, false);
break;
case 't':
window_t(small_canvas, 0, 0, width, height, leafs, false);
break;
}
}
Когда же рисовать?
Программа должна каким-то образом понимать, что настало время рисовать окна.
Исходя из ТЗ, есть два варианта – поле формы и <div /> в произвольном месте.
function windows_handler()
{
// add or edit
var select = $('input[name="window_type"]');
if (select.length)
{
select.hide();
windows_init(select);
window_from_string(select.val());
}
// show small window
$('.magic_make_window').each(function() {
small_window_from_string($(this),$(this).attr('window'), $(this).width(), $(this).height())
});
}
Пожалуй, input[name=«window_type»] – не лучшее решение. Просто на этот момент у меня была цель запустить программу в работу, и я совсем не хотел модифицировать CMSку — поэтому обучил плагин искать свое поле по его имени: windows_type.
Если делать из этой программы библиотеку, нужно положить селектор в переменную. И обязательно завернуть это в класс, чтобы закрыть пространство имен, и т.д.
Итого
Вот переработанный код целиком. Это бета, и она же пошла в продакшн без изменений.
$(document).ready(function() {
set_opening(10);
});
function windows_handler()
{
// add or edit
var select = $('input[name="window_type"]');
if (select.length)
{
select.hide();
windows_init(select);
window_from_string(select.val());
}
// show small window
$('.magic_make_window').each(function() {
small_window_from_string($(this),$(this).attr('window'), $(this).width(), $(this).height())
});
}
function small_window_from_string(element, string, width, height)
{
if ( ! string.length)
{
return;
}
var small_canvas = $('<canvas></canvas>').
attr('width',width).
attr('height',height).
appendTo(element);
var data = string.split('|');
for (var i = 0; i < 10; i++)
{
window_opening[i] = data[i + 2];
}
var leafs = data[1];
switch (data[0])
{
case 'single':
window_vertical(small_canvas, 0, 0, width, height, leafs, false);
break;
case 'vertical':
window_vertical(small_canvas, 0, 0, width, height, leafs, false);
break;
case 'horisontal':
window_horisontal(small_canvas, 0, 0, width, height, leafs, false);
break;
case 't':
window_t(small_canvas, 0, 0, width, height, leafs, false);
break;
}
}
function window_from_string(string)
{
if ( ! string.length)
{
return;
}
var data = string.split('|');
for (var i = 0; i < 10; i++)
{
window_opening[i] = data[i + 2];
}
big_window(data[0],data[1]);
}
var window_width = 900;
var window_height = 350;
var catalog_height = window_width / 18;
var padding = 15;
var window_canvas;
var window_blue = '#8CD3EF';
var window_silver = 'white';
var window_gray = 'black';
var order = {type: undefined, leafs: undefined};
function window_data()
{
var string = order.type + '|' + order.leafs;
for (var i in window_opening)
{
string += '|' + window_opening[i];
}
var select = $('input[name="window_type"]');
select.val(string);
}
function windows_init(selector)
{
window_canvas = $('<canvas></canvas>').
attr('width',window_width).
attr('height',window_height).
attr('background','blue').
insertAfter(selector);
windows_catalog();
}
function windows_catalog()
{
window_horisontal(
window_canvas,
0,
padding,
catalog_height,
catalog_height,
1,
{type: 'single', leafs: 1, from: 'catalog'});
var offset = catalog_height + padding;
for (var i = 2; i < 5; i++)
{
window_vertical(
window_canvas,
offset,
padding,
catalog_height * (i / 2),
catalog_height,
i,
{type: 'vertical', leafs: i, from: 'catalog'});
offset += padding + (catalog_height * (i / 2));
}
//~ for (var i = 2; i < 6; i++)
//~ {
window_horisontal(
window_canvas,
offset,
padding,
catalog_height,
catalog_height,
2,
{type: 'horisontal', leafs: 2, from: 'catalog'});
offset += padding + catalog_height;
//~ }
for (var i = 0; i < 3; i++)
{
window_t(
window_canvas,
offset,
padding,
catalog_height,
catalog_height,
i + 2,
{type: 't', leafs: i + 2, from: 'catalog'});
offset += padding + catalog_height
}
}
function window_t(canvas, x,y,width, height,leafs, window)
{
var w = width / leafs;
make_leaf(canvas, x, y, width, height / 3, window, 0);
for (var i = 0; i < leafs; i++)
{
var leaf_x = x + (w * i);
var leaf_y = y + (height / 3 );
var leaf_width = w;
var leaf_height = height * 2 / 3;
var leaf_num = i + 1;
make_leaf(canvas, leaf_x,leaf_y,leaf_width, leaf_height, window, leaf_num);
if (window.from != 'catalog')
{
opening(canvas, leaf_x,leaf_y,leaf_width, leaf_height, leaf_num);
}
}
}
function window_vertical(canvas, x, y, width, height, leafs, window)
{
var leaf = width / leafs;
for (var i = 0; i < leafs; i++)
{
var leaf_x = x + (leaf * i);
var leaf_y = y;
var leaf_width = leaf;
var leaf_height = height;
var leaf_num = i;
make_leaf(canvas, leaf_x, leaf_y, leaf_width, leaf_height, window, leaf_num);
if (window.from != 'catalog')
{
opening(canvas, leaf_x, leaf_y, leaf_width, leaf_height, leaf_num);
}
}
}
function window_horisontal(canvas, x, y, width, height, leafs, window)
{
var leaf = height / leafs;
for (var i = 0; i < leafs; i++)
{
var leaf_x = x;
var leaf_y = y + (leaf * i);
var leaf_width = width;
var leaf_height = leaf;
var leaf_num = i;
make_leaf(canvas, leaf_x,leaf_y,leaf_width, leaf_height, window, leaf_num);
if (window.from != 'catalog')
{
opening(canvas, leaf_x,leaf_y,leaf_width, leaf_height, leaf_num);
}
}
}
function make_leaf(canvas, x,y, width, height, window, leaf_num)
{
canvas.drawRect({
layer: true,
strokeStyle: window_silver,
fillStyle: window_blue,
strokeWidth: 1,
x: x, y: y,
width: width,
height: height,
fromCenter: false,
click: function(layer) {
leaf_clicked(window, leaf_num)
}
});
}
function big_window(window_type, leafs)
{
var padding_top = catalog_height + (padding * 2);
if (window_width > window_height)
{
var segment = window_height - padding_top;
}
//~ else
//~ {
//~ var segment = (window_width - catalog_height - (padding * 3)) / 2;
//~ }
order.type = window_type;
order.leafs = leafs;
window_data();
switch (window_type)
{
case 'single':
window_vertical(
window_canvas,
0,
padding_top,
segment,
segment,
leafs,
{type: 'single', leafs: 1, size: 'big'});
break;
case 'vertical':
window_vertical(
window_canvas,
0,
padding_top,
segment /2 * leafs,
segment,
leafs,
{type: 'vertical', leafs: leafs, size: 'big'});
break;
case 'horisontal':
window_horisontal(
window_canvas,
0,
padding_top,
(segment * 2) / leafs,
segment,
leafs,
{type: 'horisontal', leafs: leafs, size: 'big'});
break;
case 't':
window_t(
window_canvas,
0,
padding_top,
segment,
segment,
leafs,
{type: 't', leafs: leafs, size: 'big'});
break;
}
}
function leaf_clicked(window, leaf_num)
{
if ( ! window)
{
return;
}
window_canvas.clearCanvas();
windows_catalog();
if (window.size == 'big')
{
trigger_opening(leaf_num);
}
big_window(window.type, window.leafs);
}
function opening(canvas, x, y, width, height, num)
{
switch (window_opening[num])
{
case 'left':
open_left(canvas, x, y, width, height);
break;
case 'left tilt':
open_left(canvas, x, y, width, height);
tilt(canvas, x, y, width, height);
break;
case 'right':
open_right(canvas, x, y, width, height);
break;
case 'right tilt':
open_right(canvas, x, y, width, height);
tilt(canvas, x, y, width, height);
break;
}
}
// window opening draw
function open_left(canvas, x, y, width, height)
{
canvas.drawLine({
strokeStyle: window_gray,
strokeWidth: 1,
x1: x, y1: y,
x2: x + width, y2: y + (height / 2),
x3: x, y3: y + height,
});
}
function open_right(canvas, x, y, width, height)
{
canvas.drawLine({
strokeStyle: window_gray,
strokeWidth: 1,
x1: x + width, y1: y,
x2: x, y2: y + (height / 2),
x3: x + width, y3: y + height,
});
}
function tilt(canvas, x, y, width, height)
{
canvas.drawLine({
strokeStyle: window_gray,
strokeWidth: 1,
x1: x, y1: y + height,
x2: x + (width / 2), y2: y,
x3: x + width, y3: y + height,
});
}
// window opening
var window_opening = [];
var opening_order = ['none', 'left tilt', 'right tilt', 'left', 'right'];
function set_opening(leaf_count)
{
for (var i = 0; i < leaf_count; i++)
{
window_opening.push(opening_order[0]);
}
}
function trigger_opening(num)
{
var current = opening_order.indexOf(window_opening[num]);
if ((current + 2) > opening_order.length)
{
current = 0;
}
else
{
current++;
}
window_opening[num] = opening_order[current];
window_data();
}
Что не показано в статье. Функция windows_handler запускается другим JS-компонентом, по двум событиям: document.ready и успешной загрузке аяксовых данных. Таким образом, окна отрисовываются немедленно после загрузки страницы, и перерисовываются, если происходит интерактивное обновление данных (“живой режим”).
Все юзкейсы выполняются. Сделал простой тест с большим количеством перерисовываний без перезагрузок, оставил машину с запущенными хромом и мозилой на некоторое время – память не жрется. Погонял этот же тест несколько часов в хроме и в сафари на айпаде и макбуке. Проблем не обнаружено.
Скриншоты
Маленькая картинка, создается на клиенте на лету (распечатывается великолепно)
Большая картинка. Размеры можно и поправить, когда-нибудь.
В режиме редактирования. Щелчок на маленькое окошко в каталоге изменяет конфигурацию большого (и сразу же данные в input type=hidden).
Щелчок на створку большого окна изменяет открывание створки.
Красота!
Изменений в CMS не было. Окно добавляется и редактируется в скрытом поле, отрисовывается в div. Получается, что конфигуратор окон можно засунуть в произвольный вордпресс — просто подключив этот скрипт.
В настоящий момент благодаря этому решению продано, заказано и установлено уже очень много новых окон.
Хорошо бы засунуть этот код в какую-нибудь песочницу, вместе с тестами. Как вы считаете?
Сообщайте замечания в личку.
Спасибо!
Автор: customtema
