B-Tree — сбалансированный куст поиска

в 9:16, , рубрики: btree, java, tree, дерево

Деревянные вопросы

Не знаю, одному мне так везёт, или нет, но буквально на каждом собеседовании на позицию BE разработчика я слышал и продолжаю слышать вопрос про индексы в реляционных СУБД. Затем речь часто заходит про "а что там под капотом?", и, как правило, сходу вспоминаются B-Tree и Hash, причём первый - это дефолт и собственно то, что мы чаще всего видим. Ну Hash это конечно Hash Map, да и с B-Tree по названию вроде всё логично и понятно: Tree в названии однозначно указывает на дерево, ну а В это, конечно, Binary? Или Balanced? Или Balanced Binary? Почему-то долгое время я полагал, что это Balanced Binary, и эта версия даже "прокатывала".

На самом деле Binary здесь, конечно, лишнее. B-Tree сбалансированное дерево поиска, но никак не бинарное. В статье я постараюсь привести базовую идею этой структуры, его преимущества и примеры использования. Для иллюстрации рассуждений также реализую Set с B-Tree под капотом на Java и сравню его с родным TreeSet (который в свою очередь "под капотом" имеет как раз таки бинарное Red-Black Tree).

TL;DR

Сухой итог

BTree - это дерево поиска, в каждом узле которого содержится множество ключей и поддеревьев ( буквально от 2 и до тысяч на практике). У него есть две киллер-фичи, которые в подавляющем большинстве ситуаций и делают его золотым стандартом для реализации индексов в СУБД:

  • Сбалансированность из коробки просто в силу самого алгоритма добавления (с удалением не так всё просто, но тоже можно "порешать вопросики", хоть и не бесплатно)

  • За счёт низкой высоты дерева требуется относительно малое число случайных чтений, зато больше последовательных. Это чрезвычайно уместно, если наши данные не умещаются в памяти и часть индекса (или вообще весь индекс) лежит в файловой системе или ином медленном хранилище

Для иллюстрации я реализовал Set с базовым функционалом (add/remove/contains) на основе B-Tree и сравнил его с родным TreeSet. По производительности B-Tree чуть выигрывает на небольших наборах данных, вероятно за счёт меньшего числа чтений из памяти, либо за счёт отсутствия какого-то оверхеда, но ситуация меняется по мере роста деревьев. Подробности ниже по тексту, код на гитхабе.

А чего сразу куст-то?

В "нормальных" бинарных деревьях новые ключи добавляются как листья к существующему дереву. За счёт этих новых листьев и увеличивается высота дерева. Ширина при этом растёт не особо быстро: если мы "вкормим" в дерево N ключей, то ширина уровня листьев при идеальной балансировке будет на уровне N / 2, а его высота -log_2 N. Для N порядка миллиона мы должны получить ширину ~500к листьев и высоту ~20 уровней. Чтобы у дерева "отрос" ещё уровень листьев нам нужно докинуть столько же ключей, сколько в нём уже есть, для нашего примера - ещё миллион.

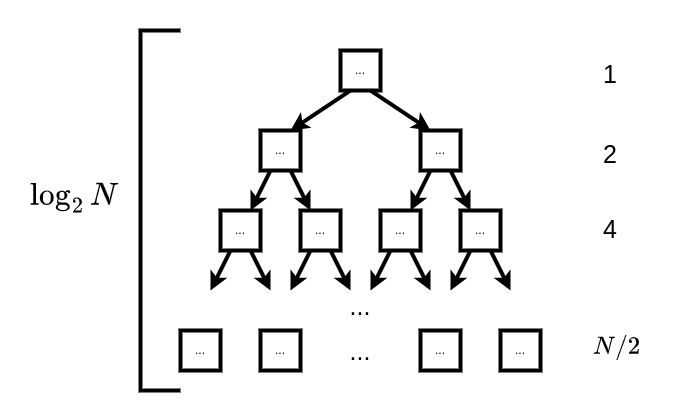

Общий вид бинарного дерева

Общий вид бинарного дерева

В B-Tree у каждого узла вместо 1 ключа и 2 потомков есть множество ключей и потомков. B-Tree характеризуется таким параметром как factor: корень содержит от 0 до factor * 2ключей, а любой другой узел - от factorдо factor*2; у любого узла либо 0 потомков (тогда это лист), либо n+1где n- количество ключей в этом узле.

B-Tree — сбалансированный куст поиска - 12

Получается, что этот самый factor (далее f) ощутимо влияет на рост высоты дерева: при "вкармливании" в него N ключей мы получим дерево высотой не болееlog_f N=1 / log_2 f * log_2 N. Для примера рассмотрим B-Tree с f=100(нет, я не буду его рисовать). Вкормив в него тот же миллион неудачных ключей (таких, что в каждом узле будет всего по 100 ключей, хотя в среднем их будет от 100 до 200) мы получим на последнем уровне около 990к ключей, раскиданные по ~10k листьев. Высота такого дерева составит всего 3 уровня и на первых двух уровнях будут суммарно всего ~10к ключей (у бинарного для сравнения там же оказалась бы половина ключей, т.е. ~500к). Теперь чтобы у нашего B-Tree отрос полный четвёртый уровень нам нужно добавить fраз столько же элементов, сколько в нём лежит - т.е. для примера с f=100- 100млн. А ещё уровень - это уже 10млрд. При увеличении factor пример становится ещё более унизительным.

Ну что, куст же?

Именно за счёт малой высоты B-Tree с большими значениями factor находит применение в базах данных: при высоте дерева в L уровней на первых L-1 уровнях содержится не более N/factor узлов. Это позволяет умещать первые уровни дерева в памяти и делать всего один запрос к файловой системе уже на последнем этапе поиска.

Преимущество подхода несложно видеть даже на примере ниже, хотя там он несколько вырожденный: поищем в этом дереве ключ 40, для B-Tree это делается в 2 чтения из памяти, тогда как для аналогичного бинарного дерева - 5. Чем дороже операция чтения, тем больше пользы от большого factor.

В небинарности есть свои плюсы

В небинарности есть свои плюсы

Конечно это не единственный плюс B-Tree для баз данных, да и вообще, я описал сильно упрощённый вариант, на хабре есть отличная статья по реализации B-Tree индексов в Postgres: Индексы в PostgreSQL — 4. Там и про отношения между узлами одного уровня (двусвязный список), и про удобство для выборки интервала ключей, и про связь factor с размером страницы памяти, и про проблемы этой структуры, которых, впрочем, не избегу и я далее по тексту.

Это далеко не новая тема, возможно читателю больше понравится объяснение структуры в лекциях CMU или Вики ИТМО или в «Алгоритмы. Построение и анализ» Т.Кормена. Остаток же этой статьи я оставлю для реализации BTree на Java. Почему Java? Мне хотелось вспомнить, как на нём вообще писать, так что это больше тренировочная реализация, ну и к тому же в Java есть родной TreeSet, с которым можно сравнить время выполнения операций. Гоняться со стандартной библиотекой - это, конечно, пустое, но можно хотя бы поверхностно оценить производительность алгоритмов.

Агрономика

Посадка

Наше дерево начнётся с корня, поэтому просто создаём его.

public class BTreeSet<E> {
  static public class Node {
    public Object[] values;
    public Node[] children;
    public int valuesCount;
    public int childrenCount;

    public Node(Object[] values, Node[] children, int valuesCount, int childrenCount) {
      this.values = values;
      this.children = children;
      this.valuesCount = valuesCount;
      this.childrenCount = childrenCount;
    }

    public boolean hasChildren() {
      return childrenCount > 0;
    }
  }

  private int size;
  private int valuesMaxSize;
  private int childrenMaxSize;
  private Node root;
  private Comparator<E> comparator;

  public BTreeSet(Comparator<E> comparator) {
    this(2, comparator);
  }

  public BTreeSet(int factor, Comparator<E> comparator) {
    this.size = 0;
    this.comparator = comparator;
    this.valuesMaxSize = 2 * factor;
    this.childrenMaxSize = 2 * factor + 1;
    this.root = new Node(
      new Object[valuesMaxSize],
      new Node[childrenMaxSize],
      0,
      0
    );
  }
}

Подкормка

В бинарном дереве новые ключи добавляются в качестве потомков существующих листьев, а в B-Tree это устроено немного иначе: мы докидываем ключи в один из существующих листьев, а когда тот вырастает слишком большим, то должен разделиться!

Добавление ключа

Добавление ключа тривиально - используя операции сравнения пройдём дерево до листа, в который должен быть помещён ключ, а затем вставим его, соблюдая сортировку (ключи в узле сортированы по возрастанию).

public boolean add(E value) {
  return add(value, root, null);
}

private boolean add(E value, Node node, Node parent) {
  int newValuePosition = findPositionForValueInNode(value, node);

  if (newValuePosition < node.valuesCount && compare(value, (E)node.values[newValuePosition]) == 0) {
    // Value already present, return false on attempt to duplicate it
    return false;
  } else if (node.hasChildren()) {
    // Not a leaf node, we should go further down the tree
    return add(value, node.children[newValuePosition], node);
  } else {
    // A leaf node, we should put value here
    insertValueInArray((Object[])node.values, node.valuesCount, value, newValuePosition);
    this.size++;
    node.valuesCount++;

    return true;
  }
}
Нереализованные функции

findPositionForValueInNodeпока реализовывать не будем, предположим, что она будет делать ровно то, что указано в названии - искать индекс для данного value в узле. Аналогично insertValueInArray готовит место и впихивает данное ей value в массив, её вообще приводить не интересно.

Деление узла

По мере добавления новых ключей в дерево происходит заполнение листьев. Когда в листе оказывается максимальное число ключей, он делится на два: выбирается "опорный" ключ, все ключи меньше него оказываются в левом новом листе, а больше - в правом, сам же опорный ключ отправляется в родительский узел. В своей реализации я беру опорный ключ буквально из середины массива, но в практическом применении может выбираться что-то более оптимальное, например Postgres имеет некоторый алгоритм (линейная интерполяция?) выбора этого ключа для минимизации пустого места в дереве.

Зелёное добавляем, синее перемещаем, круглое тащим, квадратное катим

Зелёное добавляем, синее перемещаем, круглое тащим, квадратное катим
private Node splitNode(Node sourceNode, Node parent, E value) {
  int middleIndex = valuesMaxSize / 2;
  E middleValue = (E)sourceNode.values[middleIndex];
  Node leftNode = new Node(
    copyOfRangeWithSize(sourceNode.values, 0, middleIndex - 1, valuesMaxSize),
    copyOfRangeWithSize(sourceNode.children, 0, middleIndex, childrenMaxSize),
    middleIndex,
    sourceNode.childrenCount > 0 ? middleIndex + 1 : 0
  );
  Node rightNode = new Node(
    copyOfRangeWithSize(sourceNode.values, middleIndex + 1, valuesMaxSize - 1, valuesMaxSize),
    copyOfRangeWithSize(sourceNode.children, middleIndex + 1, childrenMaxSize - 1, childrenMaxSize),
    valuesMaxSize - middleIndex - 1,
    sourceNode.childrenCount > 0 ? childrenMaxSize - middleIndex - 1 : 0
  );

  if (parent == null) {
    // Node is root and it is full -> split it and have new root
    // Do it in place
    sourceNode.values = (E[]) new Object[valuesMaxSize];
    sourceNode.children = new Node[childrenMaxSize];
    sourceNode.values[0] = middleValue;
    sourceNode.valuesCount = 1;
    sourceNode.children[0] = leftNode;
    sourceNode.children[1] = rightNode;
    sourceNode.childrenCount = 2;

    return sourceNode;
  } else {
    // Push middle value with new subnodes to parent
    pushValueWithChildrenToNode(parent, middleValue, leftNode, rightNode);

    return parent;
  }
}
Нереализованные функции

copyOfRangeWithSize здесь - это аналог Arrays.copyOfRange , единственное отличие - размер результата берётся не по размеру копируемого интервала, а передаётся аргументом.

Я уже упоминал, что опорный ключ отправляется в родительский узел, но что если тот заполнен? Чтобы избежать этого я буду проверять текущий узел на переполнение и делить его на всём пути спуска до листьев. Это гарантирует, что в родителе всегда есть место для опорного ключа, если потребуется разделить узел ниже по ходу поиска. Это не единственный вариант реализации деления, есть альтернативные алгоритмы.

Добавляем зелёный, по пути к листу добавления пришлось делить синий и жёлтый узлы

Добавляем зелёный, по пути к листу добавления пришлось делить синий и жёлтый узлы
private boolean add(E value, Node node, Node parent) {
  if (node.valuesCount >= valuesMaxSize) {
    node = splitNode(node, parent, value);
  }

  int newValuePosition = findPositionForValueInNode(value, node);
  // ...
}

Сезонная обрезка

Удаление ключа из листа достаточно тривиально - мы просто "схлопываем" элементы вокруг удаляемого и в общем-то всё.

Всё несколько сложнее, если удаление происходит из корня или промежуточного узла: просто удалив ключ мы сломаем контракт дерева, ведь у узла остались потомки, которые связаны с ним. Чтобы дерево продолжало функционировать, нужно "стащить" у кого-то новый ключ на место старого. И желательно сделать это с минимальным влиянием на дерево - читай "не трогать потомков". Для этого можно взять либо максимальный ключ левого относительно удалённого ключа поддерева, либо минимальный ключ правого поддерева. Есть более изощрённные способы разрешения ситуации, но в текущей реализации я буду именно тащить максимальный элемент левого поддерева.

Красный - удаляемый, синий - замена. Незаменимых нет, все ключи - лишь винтики большой машины

Красный - удаляемый, синий - замена. Незаменимых нет, все ключи - лишь винтики большой машины

В процессе удаления может сложиться ситуация, когда в листе не остаётся ключей - в промежуточных узлах такого не случится, т.к. они постоянно тянут новые ключи из листьев. При этом напрямую грохнуть пустой лист нельзя - сломается порядок потомков его родителя. Но вот если мы будем удалять в родителе ключ, относящийся к этому потомку, то тут можно и развернуться - удалить и ключ и соответствующего потомка.

Memento mori

Memento mori

Теперь можно писать код, для удаление его что-то больше всего получилось. И это всего лишь "наивное" удаление без слияния узлов, переноса ключей между узлами одного уровня и прочих фич:

public boolean remove(E value) {
  return remove(value, root);
}

private boolean remove(E value, Node node) {
  int position = findPositionForValueInNode(value, node);

  if (position < node.valuesCount && compare(value, (E)node.values[position]) == 0) {
    // Found element, should remove it now
    removeValueFromNodeByIndex(node, position);

    return true;
  }

  // We are at the leaf and didn't find element yet. It means it's not in the tree
  if (!node.hasChildren()) return false;

  return remove(value, node.children[position]);
}


private void removeValueFromNodeByIndex(Node node, int index) {
  this.size--;

  if (node.childrenCount == 0) {
    // If no children, simply drop the value by copying array without it
    System.arraycopy(node.values, index + 1, node.values, index, node.valuesCount - index - 1);
    node.valuesCount--;

    return;
  }

  // Need to find replacement for value in children
  Node replacementNode = node.children[index];
  Object newValue = extractMaxKeyFromSubtree(replacementNode);

  if (newValue == null) {
    // Corresponding child is already empty so there's no replacement -> we should simply drop current value and child together
    System.arraycopy(node.values, index + 1, node.values, index, node.valuesCount - index - 1);
    System.arraycopy(node.children, index + 1, node.children, index, node.childrenCount - index - 1);
    node.valuesCount--;
    node.childrenCount--;
  } else {
    // There was a replacement in the leaf - should put it into place of removed key
    node.values[index] = newValue;
  }
}

private Object extractMaxKeyFromSubtree(Node subtree) {
  Object result = null;

  if (subtree.hasChildren()) {
    // Try to get max from right subtree first
    result = extractMaxKeyFromSubtree(subtree.children[subtree.childrenCount - 1]);
  }

  if (result == null && subtree.valuesCount > 0) {
    // If right subtree is already empty, max key is the rightmost one in current node
    subtree.valuesCount--;
    result = subtree.values[subtree.valuesCount];

    if (subtree.hasChildren()) {
      // Right subtree is empty and we're extracting max key from current node, can drop the child too
      subtree.childrenCount--;
    }
  }

  return result;
}

Коммунальная обрезка

Несложно видеть, что удаляя ключи мы можем столкнуться с глубоко неоптимальным деревом - в некоторых узлах могут остаться мало ключей (меньше factor, что вообще плоховато), в каких-то вообще нисколько. В вырожденном случае весь нижний уровень (а он самый большой) может оказаться пустым.

Корень есть и ладно

Корень есть и ладно

Есть несколько вариантов по улучшению ситуации, в текущуй реализации я добавляю слияние узлов - если после удаления ключа из узла этот узел вместе с одним из соседей содержит меньше максимального кол-ва ключей, то производится процедура обратная разделению (split). Код привожу под спойлером ниже.

Слияние узлов
private boolean remove(Object value, Node node, Node parent, int positionInParent) {
  int position = findPositionForValueInNode((E)value, node);

  if (position < node.valuesCount && compare((E)value, (E)node.values[position]) == 0) {
    // found element, should remove it now
    removeValueFromNodeByIndex(node, position);

    return true;
  }

  // We are at the leaf and didn't find element yet. It means it's not in the tree
  if (node.childrenCount == 0) {
    return false;
  }

  boolean result = remove(value, node.children[position], node, position);

  if (result) {
    // Try to merge with right or left neighbour after removing a key
    tryMergeNeighbours(node.children[position], node, position);

    // The tree may end up in a situation when its root has no keys and only one child
    // in such case we should compact it (place the only child in root's place)
    if (parent == null) compactNode(node);
  }

  return result;
}

// The tree may end up in a situation when its root has no keys and only one child
// in such case we should compact it (place the only child in root's place)
private void compactNode(Node node) {
  while (node.valuesCount == 0 && node.hasChildren()) {
    Node child = node.children[0];
    node.values = child.values;
    node.valuesCount = child.valuesCount;
    node.children = child.children;
    node.childrenCount = child.childrenCount;
  }
}

// Try to merge with right or left neighbour
// returns result of the merge or node itself
private Node tryMergeNeighbours(Node node, Node parent, int indexInParent) {
  if (indexInParent > 0) {
    Node leftNeighbour = parent.children[indexInParent - 1];
    int newNodeValuesCount = leftNeighbour.valuesCount + node.valuesCount + 1;

    if (newNodeValuesCount < valuesMaxSize) {
      mergeNodes(leftNeighbour, node, parent, indexInParent - 1);
      return leftNeighbour;
    }
  }

  if (indexInParent + 1 < parent.childrenCount) {
    Node rightNeighbour = parent.children[indexInParent + 1];
    int newNodeValuesCount = rightNeighbour.valuesCount + node.valuesCount + 1;

    if (newNodeValuesCount < valuesMaxSize) {
      mergeNodes(node, rightNeighbour, parent, indexInParent);
      return node;
    }
  }

  return node;
}

private void mergeNodes(Node left, Node right, Node parent, int leftPosition) {
  int rightPosition = leftPosition + 1;
  int nextAfterRightPosition = rightPosition + 1;

  // Put middle element back (opposite to split)
  left.values[left.valuesCount] = parent.values[leftPosition];
  left.valuesCount++;

  // Copy values from right node
  System.arraycopy(right.values, 0, left.values, left.valuesCount, right.valuesCount);
  left.valuesCount += right.valuesCount;

  if (left.hasChildren()) {
    System.arraycopy(right.children, 0, left.children, left.childrenCount, right.childrenCount);
    left.childrenCount += right.childrenCount;
  }

  // We perform merge not at the end of parent's children list
  // and therefore should copy over the elements after merged ones
  if (leftPosition < parent.valuesCount - 1) {
    System.arraycopy(parent.values, rightPosition, parent.values, leftPosition, parent.valuesCount - rightPosition);
    System.arraycopy(parent.children, nextAfterRightPosition, parent.children, rightPosition, parent.childrenCount - nextAfterRightPosition);
  }
  parent.valuesCount--;
  parent.childrenCount--;
}

В чём-то похожая проблема есть, кстати, и в индексах Postgres - она обсуждалась здесь и предложенное решение - перестроить индекс. Так что перестроение в такой ситуации может быть неплохой альтернативой. Ну или делать то, что делают коммунальщики - подождать (читай накидать в него ещё ключей), авось само обрастёт обратно.

Сбор

Ну наконец то, ради чего всё затевалось: поиск!

В процессе давнего обсуждения с коллегой я услышал, что B-Tree был бы медленным за счёт большого числа ключей в ноде. Этот разговор во многом побудил меня написать эту статьи, поэтому сначала я приведу алгоритм поиска ключа в узле простым перебором (тот самый findPositionForValueInNode, реализацию которого я отложил). На этом этапе дерево должно быть уже вполне рабочим и я могу уже сравнить его производительность с родным TreeSet.

public boolean contains(E value) {
  return contains(value, root);
}

private boolean contains(E value, Node node) {
  int position = findPositionForValueInNode(value, node);

  // Found it!
  if (position < node.valuesCount && compare(value, (E)node.values[position]) == 0) return true;

  // We are at the leaf and didn't find element yet. It means it's not in the tree
  if (!node.hasChildren()) return false;

  return recursiveContains(value, node.children[position]);
}

private int findPositionForValueInNode(E value, Node node) {
  int newValuePosition = node.valuesCount;

  // Empty node - either root at the start or some weird node after removal
  if (newValuePosition == 0) return 0;

  while (newValuePosition > 0) {
    int compareResult =  compare((E)node.values[newValuePosition - 1], value);

    // Found element itself, should return its position
    if (compareResult == 0) return newValuePosition - 1;

    // Left element is smaller than current one - should insert current one on current place
    if (compareResult < 0) return newValuePosition;

    newValuePosition -= 1;
  }

  return newValuePosition;
}

С поиском в узле перебором в худшем случае мы получим сложность поиска O(2f*log_f n)=O(2f/log_2 f *log_2 n), где f- фактор дерева, n- кол-во ключей. Это получается просто в силу того, что для гарантированного нахождения ключа нужно пройти всё дерево по высоте (а высота дерева не более log_f n) и в каждом из узлов проверить от 1 до 2fключей. С точки зрения алгоритмической сложности у нас вообще получается O(log n): f, 2, log_2 fэто вообще константы, кто их считает? Ок, время сравнить с TreeSet, пока только поиск:

Бенчмарки

Для сравнения я использую родной Java TreeSet и 3 варианта BTree - с f=3, 10, 100, 1000(f=1тоже пробовал, но это прямо таки совсем бессмысленно с точки зрения практического применения). Для сравнения в деревья добавляются 100к случайных ключей от 0 до 100000, затем удаляются 50к случайных ключей из того же диапазона. Я рассчитываю, что это в разумном объёме прореживает дерево, чтобы как-то эмулировать реальное применение. Затем для замера скорости проводится поискдобавлениеудаление 10к ключей из тех, что были добавлены в начале (часть должна была удалиться, т.е. уже не представлены в дереве).

Так же позднее добавил бенчмарки на случайных строках lorem ipsum - здесь гипотеза такая, что на более тяжёлом компараторе может проиграть алгоритм, требующий больше сравнений (в то числе на константу больше). Их привожу позднее.

Код бенчмарков на гитхабе. Это часть, которая оказалась сложнее самой реализации дерева и написания этой портянки текста. Я мог сделать ошибки. Я буду благодарен, если кто-нибудь на них укажет.

Benchmark                  Mode  Cnt         Score         Error  Units
LookupBenchmark.BTree3       ss   20   4334220.950 ±  283045.902  ns/op
LookupBenchmark.BTree10      ss   20   3537762.900 ±  249627.362  ns/op
LookupBenchmark.BTree100     ss   20   5030886.900 ±  372271.905  ns/op
LookupBenchmark.BTree1000    ss   20  19278231.300 ± 2759189.556  ns/op
LookupBenchmark.JavaTree     ss   20   3735875.200 ±  369086.499  ns/op

Ну ладно, предсказуемо, зависимость от fне совсем линейная, возможно из-за малого числа элементов в нодах дерева с f=1000. Можно для сравнения переписывать на бинарный поиск. Его асимптотическая сложность должна быть уже O(log_2 f * log_f n)=O(log_2 n)т.е. не зависеть от fи равняться таковой у бинарного дерева с точностью до константы.

private int findPositionForValueInNode(E value, Node node) {
  int upperBound = node.valuesCount - 1;
  int lowerBound = 0;
  int currentPosition;

  while (upperBound >= lowerBound) {
    currentPosition = (upperBound + lowerBound) / 2;
    int compareResult = compare((E)node.values[currentPosition], value);

    if (compareResult == 0) {
      // Found it!
      return currentPosition;
    } else if (compareResult > 0) {
      upperBound = currentPosition - 1;
    } else {
      lowerBound = currentPosition + 1;
    }
  }

  return lowerBound;
}

И результаты:

Benchmark                  Mode  Cnt        Score        Error  Units
LookupBenchmark.BTree3       ss   20  4980452.300 ± 363053.540  ns/op
LookupBenchmark.BTree10      ss   20  4144964.350 ± 147929.751  ns/op
LookupBenchmark.BTree100     ss   20  3910115.600 ± 209279.402  ns/op
LookupBenchmark.BTree1000    ss   20  3704128.850 ± 256023.934  ns/op
LookupBenchmark.JavaTree     ss   20  3692234.700 ± 282524.163  ns/op

Ну вот, ситуация стала повеселее для больших f. С другой стороны похоже, что бинарный поиск не имеет смысла для малых f, видимо он добавляет оверхед по сравнению с простым перебором, что не особо удивительно. В коде напрашиваются достаточно много оптимизаций, но пока можно зафиксировать промежуточные результаты: поиск по производительности похож на поиск по "настоящему" дереву, уже что-то.

Оптимизация

Сразу просматриваются несколько очевидных оптимизаций, которые стоит сделать. Код приводить тоже не буду, только рассуждения, при желании можно посмотреть итог в репозитории.

Срезаем мелочи и не совсем

Первой под нож пойдёт хвостовая рекурсия, где возможно, чтобы не забивать стек? Переписываю add/contains в циклы:

Benchmark                  Mode  Cnt        Score        Error  Units
LookupBenchmark.BTree3       ss   20  4859216.500 ± 392641.181  ns/op
LookupBenchmark.BTree10      ss   20  4070638.950 ± 351575.736  ns/op
LookupBenchmark.BTree100     ss   20  3741470.600 ± 225125.411  ns/op
LookupBenchmark.BTree1000    ss   20  3440761.200 ± 176463.944  ns/op
LookupBenchmark.JavaTree     ss   20  3681791.900 ± 294030.188  ns/op

С некоторым допущением можно сказать, что что-то стало лучше.

Следующим шагом проверим, сделала ли Java очевидную вещь - замену деления на 2 на сдвиг, меняю эти места вручную. И увеличиваю кол-во замеров, а то за +- 10% плохо видно. И добавляю строки.

Benchmark(Integer)                Mode  Cnt        Score        Error  Units
LookupBenchmark.BTree3              ss  100  4733719.510 ± 145137.425  ns/op
LookupBenchmark.BTree10             ss  100  4042940.730 ± 134647.100  ns/op
LookupBenchmark.BTree100            ss  100  3527921.220 ±  94431.726  ns/op
LookupBenchmark.BTree1000           ss  100  3538251.700 ±  80785.712  ns/op
LookupBenchmark.JavaTree            ss  100  3750000.300 ± 126217.465  ns/op

Benchmark(String)                 Mode  Cnt        Score        Error  Units
LookupStringsBenchmark.BTree3       ss  100  8560899.970 ± 200320.505  ns/op
LookupStringsBenchmark.BTree10      ss  100  7846474.900 ± 191177.261  ns/op
LookupStringsBenchmark.BTree100     ss  100  7277645.230 ± 159630.210  ns/op
LookupStringsBenchmark.BTree1000    ss  100  7024600.330 ± 158602.701  ns/op
LookupStringsBenchmark.JavaTree     ss  100  7455433.920 ± 299656.742  ns/op  ns/op

На вид стало лучше. Может Java и не оптимизировала этот момент. А может стоило ранее не жлобиться и сразу делать 100 итераций, чтобы погрешность была меньше. Кто ж теперь узнает. Оставляю так.

Память

Даже без удаления узлы в нормальном состоянии дерева могут быть не совсем заполнены, то есть в нём точно есть лишняя выделенная память, но как оно выглядит на реальном примере? Попробуем построить дерево с factor=30 из 100к рандомных ключей и посмотреть, насколько всё плохо. Чтобы сделать ситуацию хуже, добьёмся получения этого дерева через последовательное добавление 100к случайных ключей, а затем удаление 80к из них, а потом снова добавление и снова удаление... И так пока не наберётся как минимум (больше можно) 100к ключей в дереве.

В эксперименте получилось по 111023 ключа. Теперь в B-Tree есть 2752 узлов на 4 уровнях (1, 2, 63 и 2686 узлов на каждом уровне соответственно), видно, что уровни несколько отличаются от оптимальных (1, 61, 3721, ...). Для каждого из узлов храним 2 инта, 2 указателя и два массива суммарно на 121 указатель (2f+2f+1). Считая всё по 4 байта получаем 2752 * (2 + 2 + 121) * 4=1376000. А у обычного дерева (считая каждый узел как 3 указателя - на значение, на левое поддерево и на правое поддерево) -111023*3*4=1332276. Немного лучше. Но если присмотреться, то видно, что в текущей реализации B-Tree для всех листов превентивно выделена память под потомков, но их нет. И нет буквально никаких шансов, что они появятся - рост дерева идёт вверх, его нижний уровень всегда остаётся на месте. Если срезать эти излишки, то получится всего (1+2+63) * ( 2 + 2 + 121) * 4 + 2686 * (2 + 2 + 60) * 4=720616, что внезапно ощутимо меньше, чем у бинарного. Вот теперь точно всё. Как обычно вношу изменения в код на гитхабе, но не привожу здесь.

Расчёт достаточно примитивен и не включает object header и выравнивание. С ними меньшее число узлов оказывается ещё экономнее.

А чего это с памятью так получилось?

Господи Иисусе, кто-то дочитал до этого места и открыл спойлер внутри спойлера? Спасибо! Теперь про память:

Возвращаясь к началу статьи - в бинарном дереве примерно половина узлов - листья, не имеющие потомков, но всё ещё имеющие указатели на них с nullвнутри. То есть N/2*2=Nуказателей "простаивают", но избавиться от них нельзя буквально никак, потому что даже в виде null это признак отсутствия потомков. В B-Tree в свою очередь простаивают целые массивы указателей на ключи и потомков в узлах, где этих ключей и потомков немаксимальное количество. Но похоже, что это всё равно эффективнее.

Количество сравнений и его зависимость от размера дерева

Предлагаю посмотреть сколько сравнений требует поиск строк в дереве. Суть как в бенчмарках: запихиваем в дерево Nстрок, удаляем N/2из них и после этого ищем 10000 ключей, часть из которых в дереве есть, а части нету. Ну и считаем вызовы компаратора comparator.compare(...) :

Comparisons made to find 10000 keys in tree of 4994 keys.
Comparisons count for BTree(factor 3): 121580; average 12.158
Comparisons count for BTree(factor 10): 120019; average 12.0019
Comparisons count for BTree(factor 100): 119264; average 11.9264
Comparisons count for BTree(factor 1000): 118606; average 11.8606
Comparisons count for Java Set: 119107; average 11.9107

Comparisons made to find 10000 keys in tree of 504878 keys.
Comparisons count for BTree(factor 3): 178070; average 17.807
Comparisons count for BTree(factor 10): 183280; average 18.328
Comparisons count for BTree(factor 100): 185556; average 18.5556
Comparisons count for BTree(factor 1000): 186196; average 18.6196
Comparisons count for Java Set: 164735; average 16.4735

Comparisons made to find 10000 keys in tree of 5503622 keys.
Comparisons count for BTree(factor 3): 208744; average 20.8744
Comparisons count for BTree(factor 10): 218451; average 21.8451
Comparisons count for BTree(factor 100): 222054; average 22.2054
Comparisons count for BTree(factor 1000): 221212; average 22.1212
Comparisons count for Java Set: 184874; average 18.4874

Похоже, что дерево из стандартной библиотеки значительно экономнее в плане сравнений. Причём разрыв растёт с ростом числа элементов, видно, что количество сравнений в B-Tree почти точно равно log_2 n, но в Java Set оно ещё лучше, например log_2 5503622=22.39, а сравнений в среднем получилось всего 18.5... Наверное по мере роста дерева у TreeSet будет преимущество, надо добавить бенчмарки на бОльшем датасете. А пока подбить итог:

Вжух! И на том же бенчмарке получаем

Benchmark                  Mode  Cnt        Score        Error  Units
LookupBenchmark.BTree3              ss  100  4491093.760 ±  113824.168  ns/op
LookupBenchmark.BTree10             ss  100  3955657.280 ±  104259.518  ns/op
LookupBenchmark.BTree100            ss  100  3531611.410 ±   90054.955  ns/op
LookupBenchmark.BTree1000           ss  100  3398888.750 ±   98544.199  ns/op
LookupBenchmark.JavaTree            ss  100  3620823.050 ±  118513.632  ns/op

Для небольшого factorстало только хуже, а остальные скинули по... ерунду какую-то короче. И в среднем оказались на уровне TreeSet. Так что время подводить итоги.

Контрольный забег

Для подведения итогов посмотрим на относительную производительность всех операций - добавления, поиска, удаления. Кроме того добавим поиск в деревьях большего размера (~500k и ~5kk ключей).

Результаты

Результаты на деревьях порядка 50к ключей

Benchmark                         Mode  Cnt        Score         Error  Units
InsertBenchmark.BTree3              ss  100  4722088.220 ±  157640.269  ns/op
InsertBenchmark.BTree10             ss  100  4137478.610 ±  133454.131  ns/op
InsertBenchmark.BTree100            ss  100  4670246.540 ±  688544.369  ns/op
InsertBenchmark.BTree1000           ss  100  4130470.990 ±   90276.965  ns/op
InsertBenchmark.JavaTree            ss  100  3848856.180 ±  123844.692  ns/op

LookupBenchmark.BTree3              ss  100  4491093.760 ±  113824.168  ns/op
LookupBenchmark.BTree10             ss  100  3955657.280 ±  104259.518  ns/op
LookupBenchmark.BTree100            ss  100  3531611.410 ±   90054.955  ns/op
LookupBenchmark.BTree1000           ss  100  3398888.750 ±   98544.199  ns/op
LookupBenchmark.JavaTree            ss  100  3620823.050 ±  118513.632  ns/op

RemoveBenchmark.BTree3              ss  100  5626406.130 ±  125189.484  ns/op
RemoveBenchmark.BTree10             ss  100  4377464.160 ±  102839.509  ns/op
RemoveBenchmark.BTree100            ss  100  4154719.920 ±   97029.662  ns/op
RemoveBenchmark.BTree1000           ss  100  4339840.950 ±  109503.543  ns/op
RemoveBenchmark.JavaTree            ss  100  4855598.190 ±  155505.945  ns/op

Benchmark(String)                 Mode  Cnt        Score         Error  Units
InsertStringsBenchmark.BTree3       ss  100  8187217.570 ±  173368.157  ns/op
InsertStringsBenchmark.BTree10      ss  100  7752785.470 ±  592271.297  ns/op
InsertStringsBenchmark.BTree100     ss  100  7253840.100 ±  165826.517  ns/op
InsertStringsBenchmark.BTree1000    ss  100  7348469.990 ±  127354.334  ns/op
InsertStringsBenchmark.JavaTree     ss  100  7404469.400 ±  177941.481  ns/op

LookupStringsBenchmark.BTree3       ss  100  7909663.710 ±  213347.661  ns/op
LookupStringsBenchmark.BTree10      ss  100  6646783.480 ±  129974.960  ns/op
LookupStringsBenchmark.BTree100     ss  100  6510030.450 ±  150733.755  ns/op
LookupStringsBenchmark.BTree1000    ss  100  6088266.120 ±  114544.077  ns/op
LookupStringsBenchmark.JavaTree     ss  100  7195944.640 ±  211249.082  ns/op

RemoveStringsBenchmark.BTree3       ss  100  8548929.690 ±  170164.580  ns/op
RemoveStringsBenchmark.BTree10      ss  100  7227995.580 ±  158598.243  ns/op
RemoveStringsBenchmark.BTree100     ss  100  6958251.130 ±  139552.609  ns/op
RemoveStringsBenchmark.BTree1000    ss  100  7263921.030 ±  133818.723  ns/op
RemoveStringsBenchmark.JavaTree     ss  100  8508606.270 ±  389131.820  ns/op

Результаты для деревьев большего размера

Просто Lookup - ~50k ключей
Big - ~500k ключей
Huge - ~5kk ключей

Benchmark(Integer)                   Mode  Cnt         Score         Error  Units
LookupBenchmark.BTree3                 ss   10   4522873.600 ±  407118.526  ns/op
LookupBenchmark.BTree10                ss   10   4110355.700 ±  347475.903  ns/op
LookupBenchmark.BTree100               ss   10   3583114.100 ±  604730.934  ns/op
LookupBenchmark.BTree1000              ss   10   3461063.700 ±  435177.529  ns/op
LookupBenchmark.JavaTree               ss   10   3754289.300 ±  491147.526  ns/op

LookupBenchmark.BigBTree3              ss   10   8649725.900 ± 1369897.170  ns/op
LookupBenchmark.BigBTree10             ss   10   8080699.300 ± 1744388.993  ns/op
LookupBenchmark.BigBTree100            ss   10   6859515.600 ± 1085416.523  ns/op
LookupBenchmark.BigBTree1000           ss   10   6827167.600 ±  863958.634  ns/op
LookupBenchmark.BigJavaTree            ss   10   6658629.000 ± 1700001.580  ns/op

LookupBenchmark.HugeBTree3             ss   10  13026209.100 ±  566916.686  ns/op
LookupBenchmark.HugeBTree10            ss   10  11352643.700 ±  903485.703  ns/op
LookupBenchmark.HugeBTree100           ss   10  11106332.400 ±  606793.337  ns/op
LookupBenchmark.HugeBTree1000          ss   10  11736421.900 ±  859256.011  ns/op
LookupBenchmark.HugeJavaTree           ss   10   9228314.500 ±  539060.601  ns/op


Benchmark(String)                    Mode  Cnt         Score         Error  Units
LookupStringsBenchmark.BTree3          ss   10   7521619.800 ±  595459.641  ns/op
LookupStringsBenchmark.BTree10         ss   10   6895826.100 ±  293621.419  ns/op
LookupStringsBenchmark.BTree100        ss   10   6410657.800 ±  544833.272  ns/op
LookupStringsBenchmark.BTree1000       ss   10   6103261.600 ±  447151.591  ns/op
LookupStringsBenchmark.JavaTree        ss   10   7279490.300 ±  667739.355  ns/op

LookupStringsBenchmark.BigBTree3       ss   10  12567509.100 ± 1215372.374  ns/op
LookupStringsBenchmark.BigBTree10      ss   10  11546350.200 ±  727266.401  ns/op
LookupStringsBenchmark.BigBTree100     ss   10  11678035.600 ±  644743.258  ns/op
LookupStringsBenchmark.BigBTree1000    ss   10  11077497.900 ±  928992.874  ns/op
LookupStringsBenchmark.BigJavaTree     ss   10  10295538.600 ±  926229.417  ns/op

Видно, что на малых деревьях преимущество за B-Tree, а вот начиная с ~100к ключей он сдувается и доминировать начинает TreeSet.

Выводы

Наивная реализация B-Tree в Java показывает приемлемые результаты - как минимум асимптотическая сложность остаётся на уровне бинарного дерева, хотя производительность в ns/op несколько ниже при размере дерева от 100к ключей. Не merge sort VS quick sort конечно, но что есть, то есть. Что интересно, B-Tree в большинстве случае требует на себя меньше памяти, чем обычное дерево (см. фрагмент текста про оптимизацию памяти). И выделяет её бОльшими фрагментами.

Похоже, что ставка на меньшее число случайных чтений отчасти сыграла, но нивелируется по мере роста количества ключей за счёт меньшего количества сравнений, выполняемого TreeSet стандартной библиотеки.

Ну и наверное логичным выводом из этого всего будет то, что в условиях дешёвого чтения (все данные помещаются в оперативке или быстром кеше) выгоднее использовать обычное бинарное дерево. Исключение - если нужно сэкономить память. B-Tree скорее более экономичен в плане расходов на внутреннюю структуру.

That's all folks! Спасибо за внимание.

Собеседовательное

Настоящее практическое применение

Ладно, чиселки перекладывать оно умеет, а помогает ли это знание в перекладывании грОшей от работодателя работнику? Иначе говоря, что там на собеседованиях? Нужное знание-то? Делюсь своим опытом, оставляю опрос, чтобы читатель мог поделиться своим.

До недавнего времени я был уверен, что B - это про BST. Из N собеседований на позицию веб разработчика, которые я прошёл за последние 10 лет, я был спрошен об индексах буквально каждый раз и в N - 2 случаях даилог выглядел примерно так:

Собеседующий (С): А вот сделали мы табличку в БД и нам не нравится производительность определённых запросов, что делаем?
Я: Делаем explain analyze, добавляем простой или композитный индекс, чтобы ограничить область поиска перебором.
С: О, индекс, а что за индекс?
Я: В 99% случае это B-Tree, в СУБД есть другие виды, но их на практике видно редко. B-Tree - это бинарное балансированное дерево поиска, поиск за logn.
С: Окей, тут хватит, переходим к ...

Но один раз ответ "прокатил" не полностью:

...
Я: В 99% случае это B-Tree, в СУБД есть другие виды, но их на практике видно редко. B-Tree - это бинарное балансированное дерево поиска, поиск за logn.
С: На самом деле это не бинарное дерево. Дерево - да, балансированное - да, поиска - да, бинарное - нет, у каждой ноды больше 2 потомков. Там всё интереснее, ознакомьтесь, товарищ соискатель.
Я: о_О. Ок, интересно, спасибо, посмотрю.

Ну что же, ознакомился, век живи, век учись, всё равно дураком помрёшь, но следующее собеседование из-за этого получилось ещё интереснее:

...
Я: В 99% случае это B-Tree, в СУБД есть другие виды, но их на практике видно редко. B-Tree - это небинарное балансированное дерево поиска.
С: Что значит небинарное?
Я: В узлах дерева может быть множество ключей, причём для БД используются деревья с буквально огромными узлами, чтобы минимизировать запросы к файловой системе - в хорошем случае вообще верхние уровни дерева хранятся в оперативке, нижний-е лежат на диске.
С: Что-то ты перемудрил, это ерунда какая-то. Индекс - это балансированное бинарное дерево, направо-налево-направо и нашёл, а если ключи массивом в узле это медленно.
Я: О_о. Ок, бинарное так бинарное, ну тогда это бинарное балансированное дерево, поиск за logn.
С: Ну вот, хорошо, тут хватит, переходим к...

На результат собеседования не повлияло, но вот, бывает и так.

Автор: ivan_evgrafov

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
