Здравствуй, дорогой читатель! Я уже написал первую статью с самыми основами Box2D в Eclipse на Java. Сегодня на примере Колыбели Ньютона покажу, как настроить связь объектов в этой чудесной физической библиотеке.
Что же мы ожидаем увидеть?
![Кустарная Колыбель Ньютона - 1 image](https://www.pvsm.ru/images/2019/05/02/kustarnaya-kolybel-nyutona.gif)
Рисунок 1. Слишком хорошо!
Определенно, что-то, абсолютно не похожее на это!
По подключению libGDX смотрите первую статью.
Состав проекта не изменился:
![Кустарная Колыбель Ньютона - 2 image](https://www.pvsm.ru/images/2019/05/02/kustarnaya-kolybel-nyutona-2.png)

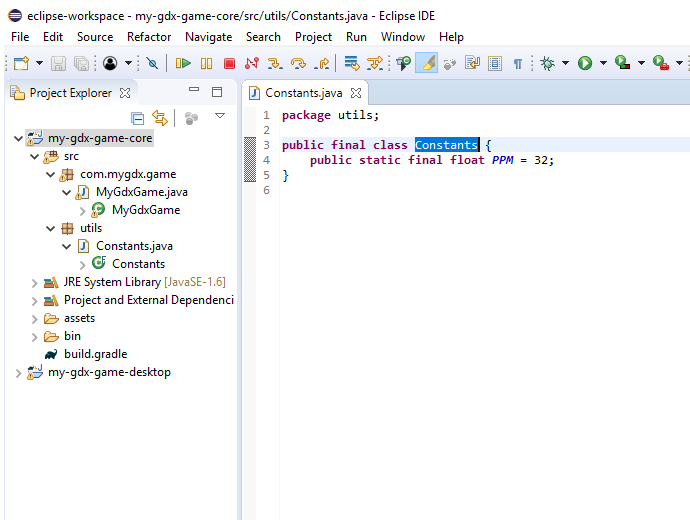

Рисунок 2. Проект. Папки и пакеты.
Я добавил в папку Core пакет Utils с классом Constants, в котором содержится только одна константа – к-во пикселей в метре. Это для того, чтобы мир не был гигантским.
Вот код для класса DesktopLauncher из пакета com.mygdx.game.desktop:
package com.mygdx.game.desktop;
import com.badlogic.gdx.backends.lwjgl.LwjglApplication;
import com.badlogic.gdx.backends.lwjgl.LwjglApplicationConfiguration;
import com.mygdx.game.MyGdxGame;
public class DesktopLauncher {
public static void main(String[] arg) {
LwjglApplicationConfiguration config = new LwjglApplicationConfiguration();
// ширина окна
config.width = 720;
// высота окна
config.height = 480;
config.backgroundFPS = 60;
config.foregroundFPS = 60;
new LwjglApplication(new MyGdxGame(), config);
}
}
В нашей физической модели первостепенное значение будет иметь коэффициент упругости. Чем он выше, тем больше колебаний совершит маятник. В Box2D параметр restitution у FixtureDef может принимать значения от 0 до 1.0f, где 0 — абсолютно не упругое тело, а 1.0f — абсолютно упругое. Лучшая модель Колыбели Ньютона у меня получилось при restitution = 0.8f:
![Кустарная Колыбель Ньютона - 3 image](https://www.pvsm.ru/images/2019/05/02/kustarnaya-kolybel-nyutona-3.gif)
Рисунок 3. Коэффициент упругости = 0.8f, для большей наглядности замедленная съемка.
package com.mygdx.game;
import com.badlogic.gdx.ApplicationAdapter;
import com.badlogic.gdx.Gdx;
import com.badlogic.gdx.Input.Keys;
import com.badlogic.gdx.graphics.GL20;
import com.badlogic.gdx.graphics.OrthographicCamera;
import com.badlogic.gdx.math.Vector2;
import com.badlogic.gdx.math.Vector3;
import com.badlogic.gdx.physics.box2d.Body;
import com.badlogic.gdx.physics.box2d.BodyDef;
import com.badlogic.gdx.physics.box2d.Box2DDebugRenderer;
import com.badlogic.gdx.physics.box2d.CircleShape;
import com.badlogic.gdx.physics.box2d.FixtureDef;
import com.badlogic.gdx.physics.box2d.PolygonShape;
import com.badlogic.gdx.physics.box2d.World;
import com.badlogic.gdx.physics.box2d.joints.RevoluteJointDef;
import utils.Constants;
public class MyGdxGame extends ApplicationAdapter {
private OrthographicCamera camera;
private boolean DEBUG = false;
private World world;
private Body plos;
private Body plos2;
private Body plos3;
private Body plos1;
private Body plos4;
private Box2DDebugRenderer b2dr;
private Body ball;
private Body ball1;
private Body ball2;
private Body ball3;
private Body ball4;
public void create() {
float w = Gdx.graphics.getWidth();
float h = Gdx.graphics.getHeight();
camera = new OrthographicCamera();
camera.setToOrtho(false, w / 2, h / 2);
world = new World(new Vector2(0, -9.8f), false);
b2dr = new Box2DDebugRenderer();
// создаем крепления для шариков
plos = createplos(20 / Constants.PPM);
plos1 = createplos(0 / Constants.PPM);
plos2 = createplos(40 / Constants.PPM);
plos3 = createplos(80 / Constants.PPM);
plos4 = createplos(60 / Constants.PPM);
// создаем шарики
ball = createball(20 / Constants.PPM);
ball1 = createball(40 / Constants.PPM);
ball2 = createball(60 / Constants.PPM);
ball3 = createball(0 / Constants.PPM);
ball4 = createball(80 / Constants.PPM);
// связываем крепление с соответствующим ему шариком
rotation(plos, ball);
rotation(plos2, ball1);
rotation(plos1, ball3);
rotation(plos4, ball2);
rotation(plos3, ball4);
}
// здесь описывается связь шарика и крепления
public void rotation(Body body1, Body body2) {
RevoluteJointDef rjd = new RevoluteJointDef();
rjd.bodyA = body1;
rjd.bodyB = body2;
rjd.collideConnected = false;
// центр крепления для первого тела
rjd.localAnchorB.set((plos.getPosition().x) / Constants.PPM, plos.getPosition().y / Constants.PPM + 2);
// центр крепления для второго тела
rjd.localAnchorA.set((plos.getPosition().y - 6.8f) / Constants.PPM, plos.getPosition().x / Constants.PPM);
world.createJoint(rjd);
}
public void render() {
update(Gdx.graphics.getDeltaTime());
Gdx.gl.glClearColor(0, 0, 0, 1);
Gdx.gl.glClear(GL20.GL_COLOR_BUFFER_BIT);
b2dr.render(world, camera.combined.scl(Constants.PPM));
}
public void resize(int width, int height) {
camera.setToOrtho(false, width / 2, height / 2);
}
public void dispose() {
world.dispose();
b2dr.dispose();
}
public void update(float delta) {
world.step(1 / 60f, 6, 2);
cameraUpdate(delta);
inputUpdate(delta);
}
public void inputUpdate(float delta) {
// по нажатию на пробел, крайнему левому шарику сообщается скорость -7 м/с по x, -7 м/с по y
if (Gdx.input.isKeyPressed(Keys.SPACE)) {
ball3.setLinearVelocity(-7, -7);
}
}
// камера следует за центральным шариком
public void cameraUpdate(float delta) {
Vector3 position = camera.position;
position.x = ball1.getPosition().x * Constants.PPM;
position.y = ball1.getPosition().y * Constants.PPM;
camera.position.set(position);
camera.update();
}
// создание крепления
public Body createplos(float xo) {
PolygonShape shape = new PolygonShape();
Body fBody;
BodyDef def = new BodyDef();
def.type = BodyDef.BodyType.StaticBody;
def.position.set(xo, 200 / Constants.PPM);
def.fixedRotation = true;
fBody = world.createBody(def);
shape.setAsBox(10 / Constants.PPM, 10 / Constants.PPM);
fBody.createFixture(shape, 0.001f);
shape.dispose();
return fBody;
}
// создание шарика
public Body createball(float xo) {
Body pBody;
BodyDef def = new BodyDef();
def.type = BodyDef.BodyType.DynamicBody;
def.position.set(xo, 100 / Constants.PPM);
def.fixedRotation = false;
pBody = world.createBody(def);
CircleShape shape = new CircleShape();
shape.setRadius(10 / Constants.PPM);
pBody.createFixture(shape, 0.0001f);
def.bullet = true;
FixtureDef fd = new FixtureDef();
// коэффициент упругости
fd.restitution = 0.8f;
// плотность
fd.density = 10.0f;
// коэффициент трения
fd.friction = 0f;
fd.shape = shape;
pBody.createFixture(fd);
shape.dispose();
return pBody;
}
}
Вы можете самостоятельно изменять коэффициенты и получать различные результаты. Кроме того, на примитивы можно наложить текстуры для достижения большей реалистичности.
Далее будут представлены gif-изображения для различных значений коэффициента упругости.
![Кустарная Колыбель Ньютона - 4 image](https://www.pvsm.ru/images/2019/05/02/kustarnaya-kolybel-nyutona-4.gif)

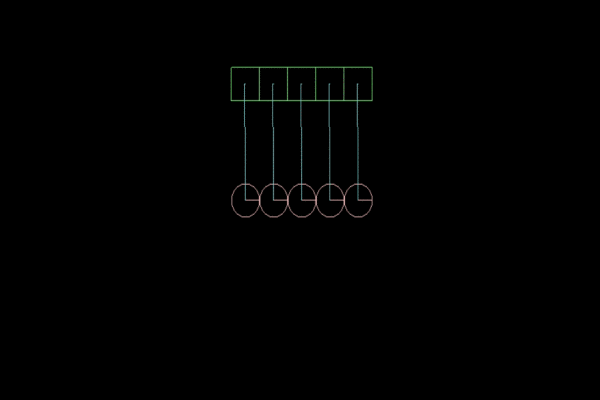

Рисунок 4. Коэффициент упругости, равный 1f.
![Кустарная Колыбель Ньютона - 5 image](https://www.pvsm.ru/images/2019/05/02/kustarnaya-kolybel-nyutona-5.gif)
Рисунок 5. Коэффициент упругости, равный 0.5f.
![Кустарная Колыбель Ньютона - 6 image](https://www.pvsm.ru/images/2019/05/02/kustarnaya-kolybel-nyutona-6.gif)

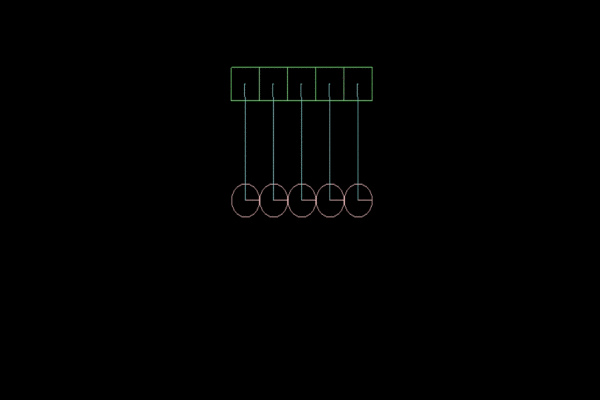

Рисунок 6. Коэффициент упругости, равный 0.2f.
![Кустарная Колыбель Ньютона - 7 image](https://www.pvsm.ru/images/2019/05/02/kustarnaya-kolybel-nyutona-7.gif)

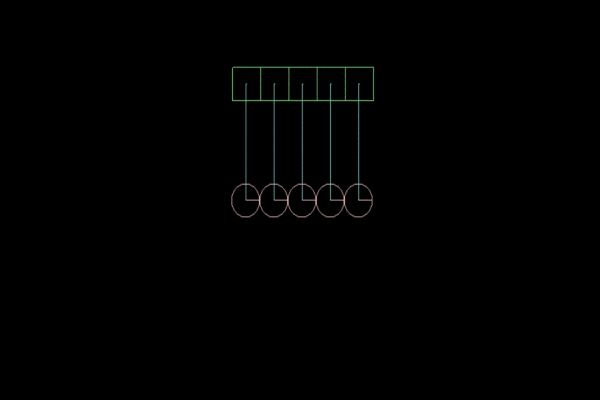

Рисунок 7. Коэффициент упругости, равный 0.
Идей много, стараюсь выкладывать результаты по мере возможности! Спасибо, что прочли до конца, надеюсь, статья была полезной для вас! Давайте вместе устроим настоящий хаос в игровом мире благодаря библиотеке Box2D!
P.S. Отвечу на все вопросы в комментариях.
Автор: Васильев Алексей
