Настройка Grandstream UCM серии 61xx и его интеграция с 1С

в 12:44, , рубрики: grandstream, www.muk.ua, Блог компании МУК, группа компаний мук, Интеграция с 1С, ит-инфраструктура, настройка Grandstream UCM 61, Разработка систем связи, Сетевые технологии, системное администрирование

Наш партнер Simplit сделал интеграцию 1С с популярной IP-АТС Grandstream серии 61xx. Под катом отчет по общей настройке, а во второй части – собственно, об интеграции с 1С.

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 1

Настройка Grandstream для интеграции с Панелью телефонии

Убедитесь, что вы используете актуальную прошивку. При написании статьи использована прошивка 1.0.9.26
В прошивках ниже версии 1.0.9.26 некорректно работает CDR-API

Настройка доступа к AMI

Перейдите в пункт меню Внутренние параметры — AMI

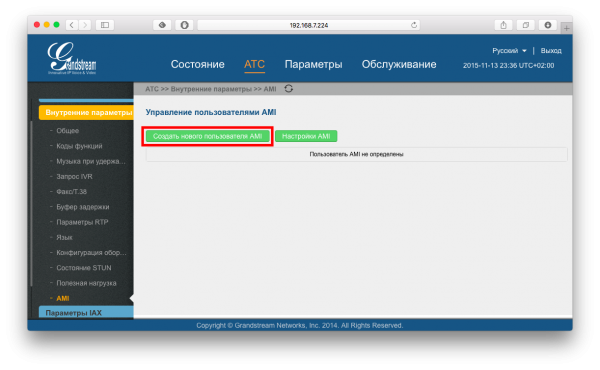

Нажмите кнопку «Создать нового пользователя AMI»

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 2

Задайте логин и пароль пользователя AMI
Отметьте все классы событий, как показано на рисунке
Укажите подсети, которым разрешен доступ к AMI

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 3

Пример:
0.0.0.0/0.0.0.0 — разрешены все подсети
192.168.7.0/255.255.255.0 — разрешена только подсеть 192.168.7.0

Настройка доступа к журналу звонков

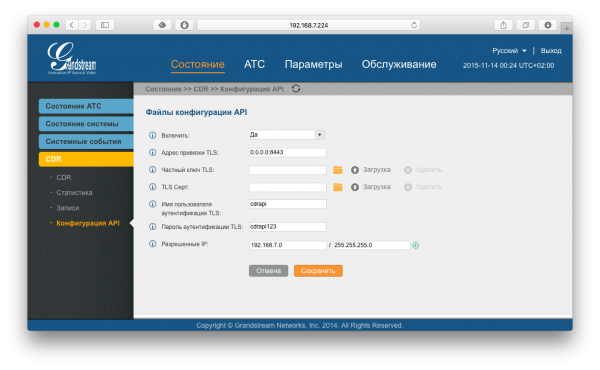

Перейдите в пункт меню «CDR» — «Конфигурация API»

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 4

Настройка хранения файлов записи разговоров

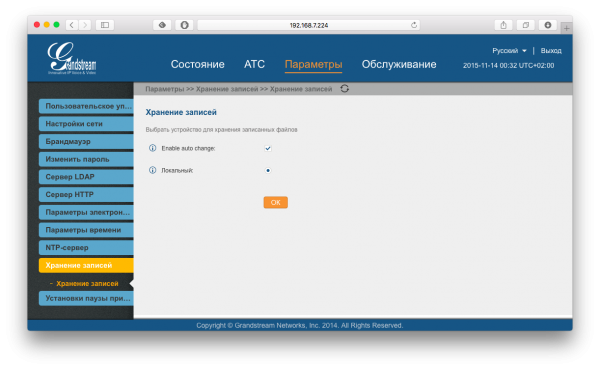

Настройка хранения выполняется на закладке:

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 5

Grandstream поддерживает SD-карты и USB-устройства.

Особенности настройки добавочных номеров

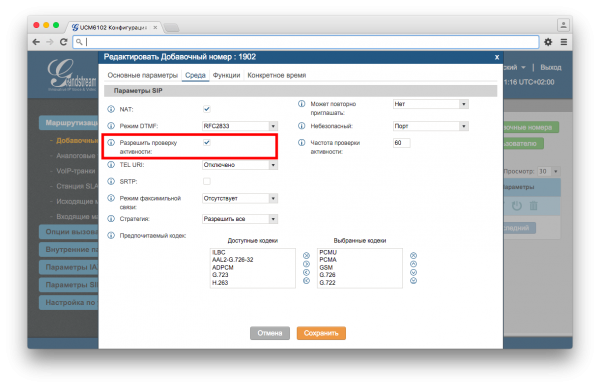

По умолчанию, при создании добавочного номера, флаг отслеживания состояния номера снят. Чтобы статус телефона корректно отображался в Панели телефонии, его необходимо установить вручную, на закладке Среда
В веб-интерфейсе флаг носит название «Разрешить проверку активности». В терминах Asterisk — это опция qualify=yes

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 6

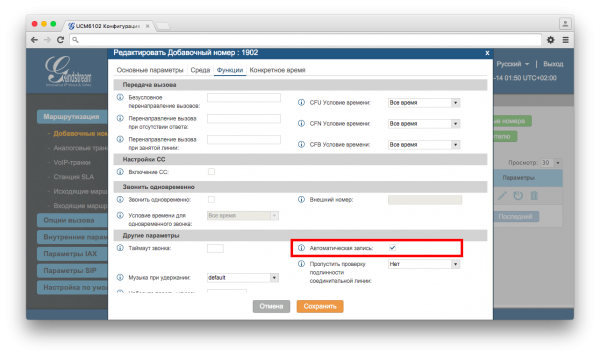

Настройка автоматической записи разговоров для внутреннего номера, выполняется в закладке Функции

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 7

Для записи звонков в очереди, необходимо установить аналогичную опцию

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 8

Настройка перевода звонков

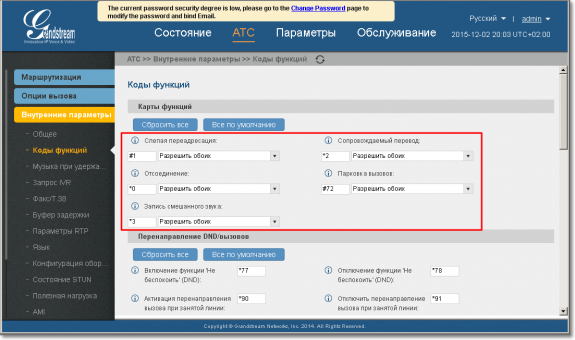

Функция условного и безусловного перевода по умолчанию выключена. Активацию функций вы можете выполнить на странице Коды функций

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 9

Настройки на стороне Панели телефонии

В настройках пользователя Панели телефонии, в поле «Модель IP-АТС», выберите значение Grandstream UCM6100


Интеграция 1С и Grandstream UCM

По параметрам цена / качество / производительность, UCM 6102 — одна из лучших IP-АТС в своем классе.

Даже в младшей модели, аппаратная платформа хорошего уровня, которая в состоянии обеспечить 30-40 одновременных звонков.
Аналогичный показатель у конкурирующих моделей: 10-15 одновременных звонков.

Также важно, что комплектация UCM 61xx является полной, без каких-либо «подводных камней». Это выгодно отличает UCM 61xx от некоторых конкурентов, которые прибегают к маркетинговым хитростям и исключают из базовой поставки часть аппаратных модулей.

Яркий пример такой хитрости, когда сами разъемы FXO/FXS есть, а аппаратных модулей нет, их нужно покупать отдельно. Что-то типа розетки без электричества:)

Интерфейс

Простой, понятный и хорошо документированный. Есть русскоязычная локализация, перевод достаточно качественный, это не Google Translate.

Ниже, скриншот в качестве примера.

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 10

Настройка заняла минут 10-15. Сложностей не возникало.

Запись

Функция записи доступна сразу, не нужно докупать никакие модули или лицензии. Поддерживается запись во внутреннюю память, на SD-карту, на USB-устройство — есть порт USB 2.0.

Если вы сначала использовали внутреннее хранилище, а уже потом подключили SD-карту или USB-флешку, то UCM 61xx сама предложит вам выполнить синхронизацию. В нашем случае, было именно так.

Интеграция с внешним миром

Это как раз то, что нас интересует в первую очередь. Итак, интерфейсы для доступа внешних приложений:

AMI (Asterisk Management Interface)

CDR API (доступ к статистике)

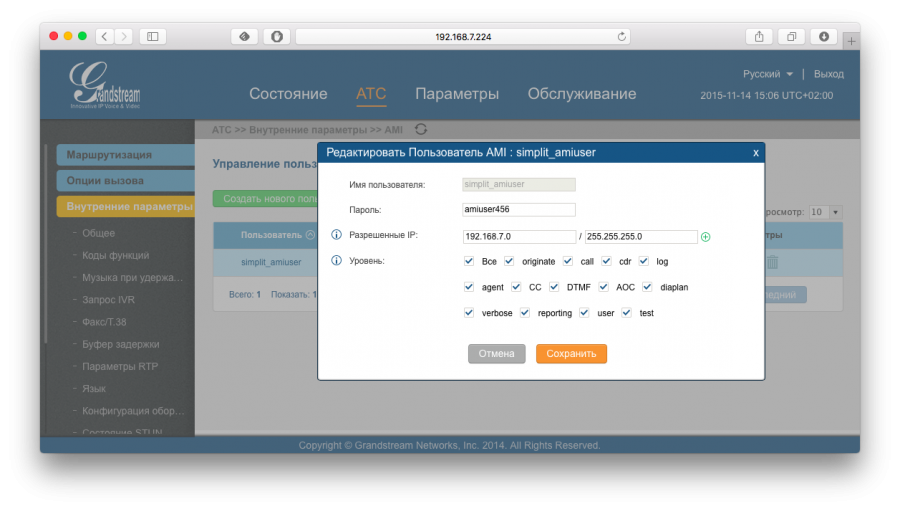

Настройка обеих API очень простая и сводится к простому указанию логина / пароля

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 11

Уровень интеграции с 1С

Панель телефонии 1С дает максимальный уровень интеграции. Поддерживаются практически все функции, доступные в Asterisk 1.8.

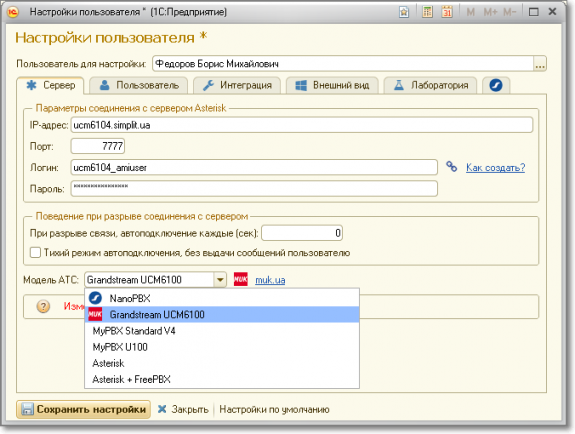

Настройка на стороне 1С: Предприятие 8.х также очень простая и сводится к вводу IP, логина, пароля и указания, что используется именно UCM 6100.

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 12

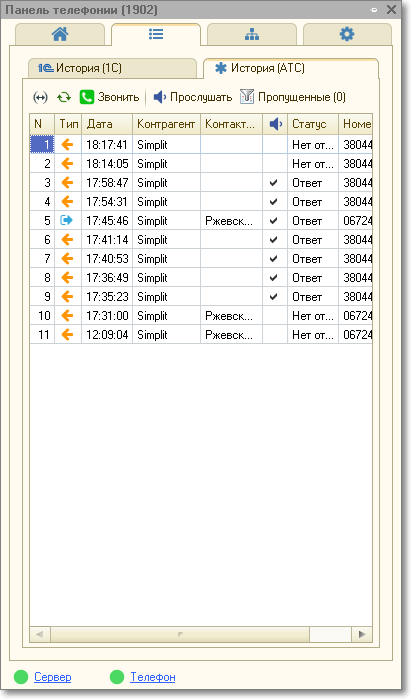

Панель телефонии 1С сразу же подхватывает историю звонков, используя CDR API

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 13

Панель телефонии 1С поддерживает интеграцию с UCM 61xx как для конфигураций с использованием обычных форм, так и для управляемых.

Обычная форма:

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 14

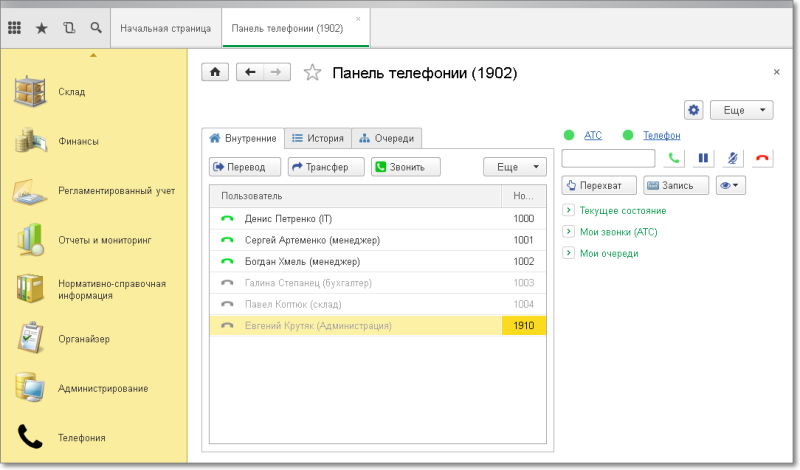

Для управляемой формы, кроме стандартного вида, поддерживается еще и интерфейс «Такси».

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 15

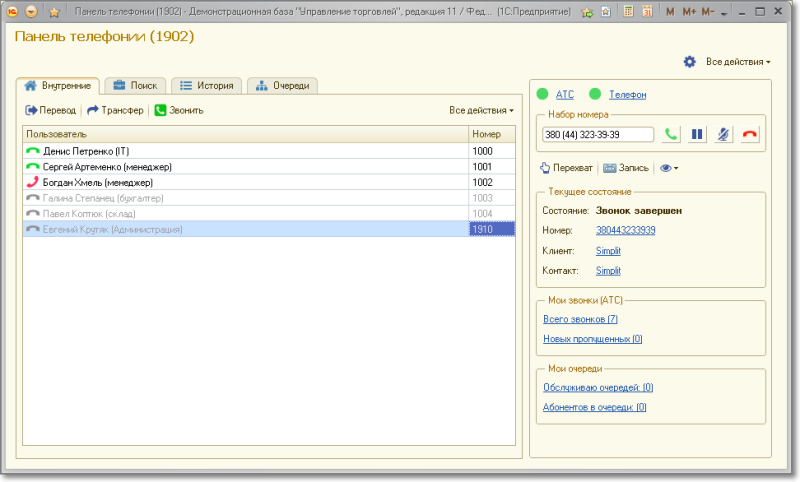

Ко всему этому, форму можно менять без программирования, «на лету» — она адаптивная. По умолчанию, включена «широкая» форма.

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 16

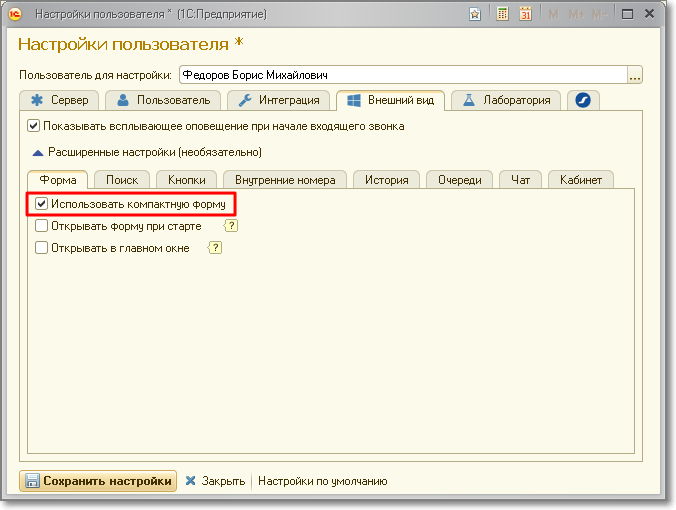

Для изменения формы, указываем внешний вид в настройках Панели.

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 17

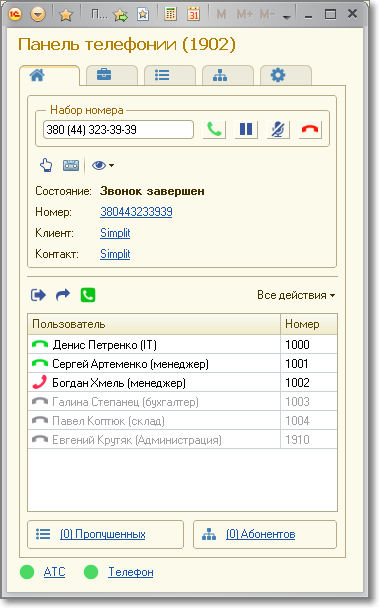

Форма трансформируется в компактный режим

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 18

Форму можно поместить на стартовую страницу

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 19

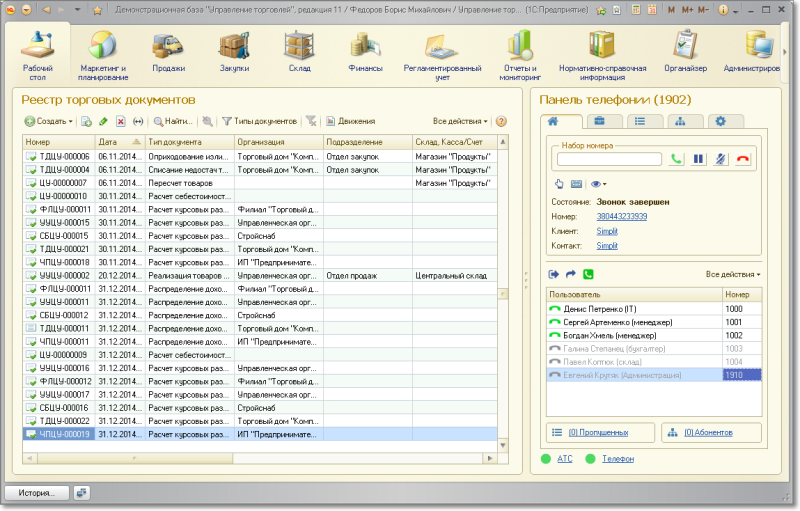

Поддерживаются конфигурации 1С:
УТ, УТП, УПП (обычные формы)
УТ, ERP (управляемые формы)

Настройка Grandstream UCM серии 61xx и его интеграция с 1С - 20
