Написать эту статью меня побудила вот эта фраза Филиппа Терехова из его обзора фильма «Время Первых»:
«Отдельная интересная история с Центром управления полетами, как он показан в фильме. Увы, но красивая картинка выше представляет собой копию американского ЦУПа…Внутренняя организация помещений была настолько секретной, что на фото и видео сейчас можно найти разве что имитацию для фильмов».
Замечание было верным, лично мне тоже очень хотелось узнать, как выглядел наш ЦУП времен первых пилотируемых полетов.И мне это все-таки удалось.
Конечно, ЦУП, показанный в фильме, имеет мало общего с реальным. Но можно найти и фотографии реального нашего центрауправления полетами. Точнее, координационно-вычислительного центра, как он тогда назывался. Более того, уверен, что его видел и Филипп, но не понял, что это именно он.
Когда я первый раз увидел его на кадрах из фильма про «Венеру-4», я тоже не поверил, что это реальный ЦУП, приняв за декорацию. Но чем больше я изучал доступную информацию, тем яснее становилось моя ошибка.
Для начала немного сухой истории из книги ЦНИИмаша:
«Работы ЦНИИмаша по баллистическому обеспечению управления полетами пилотируемых и автоматических аппаратов начались с 1963 г. И являлись новым и, до некоторой степени, неожиданным направлением научной деятельности института. Это направление зародилось в институте с приходом нового директора Г.А. Тюлина в 1959 г. Он укрепил состав Вычислительного центра и оснастил его двумя машинами М-20. Продолжил и развил указанные направления деятельности директор Ю.А. Мозжорин, пришедший в НИИ-88 в 1961 г.

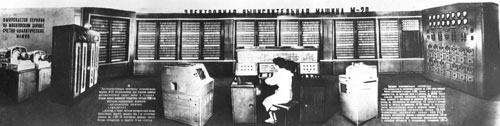

ЭВМ М-20. Снимок с сайта: Виртуальный компьютерный музей
Центр базировался на двух ЭВМ типа М-20. В КВЦ НИИ-88 были установлены два полуавтоматических устройства ввода данных для автоматического приема результатов траекторных измерений поступающих с измерительных пунктов, аналогичные устройствам КВЦ НИИ-4. Кроме этого, была заказана и разработана система коллективного отображения получаемой информации. На центральном экране размером 2 на 3 метра проектировались различные географические карты и траектория полета спутника на фоне карты, а изображение самого спутника давалось в Виде светящегося пятна. Координаты проекции траектории и положение спутника выдавались электронно-вычислительной машиной, производящей обработку результатов текущих траекторных измерений. На двух дополнительных экранах размером 1х1.5 метра, размещенных с двух сторон от основного экрана, высвечивалась статическая информация, характеризующая сопровождаемый полет: схемы, таблицы, а на отдельном телевизоре – телевизионная информация с космодрома «Байконур” о запуске и полете ракеты-носителя, изображения космонавтов во время полета».
Тогда я переписывался с ныне покойным математиком ИМП Александром Константиновичем Платоновым и, чтобы себя проверить, спросил его про ранний ЦУП, прикрепив несколько фотографий. С учетом его работы, Платонов там бывал. Он подтвердил мои подозрения и прислал много полезной информации, аналогов которой я нигде не смог найти.
Вот что про создание ЦУПа написал Александр Константинович:
«Позже, когда Ю.К.Ходарев сделал знаменитый Евпаторийский пункт дальней космической связи, появились ПУВДы для передачи полученных радиоданных. Эти данные и вся телеметрия по каналам стали приходить в ЦНИИмаш. Поэтому и наши посиделки прочно переехали туда. Там сначала был описанный мной выше зал с отдельным помещением для начальства, но позже все баллистики стали сидеть в своем помещении, а Зал Управления стал похожим на то, что и есть на Вашем снимке. Я помню и большой экран, и бегущие часы над ним.
Нами командовал очень значимый в истории советского космоса Михаил Александрович Казанский. Его задача была формировать порядок выполнения очередных баллистических расчетов, выполнять сравнение наших результатов и, главное, обеспечивать фильтрацию сообщений в зал управления с точки зрения их надежности и своевременности. Он был очень выдержанный по должности слуга царю, а по ответственности — отец своим баллистическим солдатам. Благодаря ему баллистическая группа управления работала дружно, без промахов, как часы.
Я его вспомнил потому, что я его непрерывно убеждал, что наш труд (а он заключался в выписывании на бумажку по телефону передаваемых из ВЦ данных оперативных расчетов, их осмыслении и передаче некоторых из них в зал управления) — нужно как-то автоматизировать.
Так или иначе, но дальше развитие автоматики управления привело к тому, что в зале управления поставили несколько телевизоров (наверное, больше для солидности — на их экранах обычно стояла настроечная картинка), а позже к нам в баллистическую комнату поставили считывающую камеру, под которую можно было положить рукописный текст, который тогда увидят в зале управления с его телевизорами и телефонами.
Много позже в зале управления появился экран «Аристона» под цифровыми часами. Говорили, что этим «Аристоном» племянница Шверника решила острую проблему показа ТВ-передачи на большом экране. Реализовано это было с помощью зеркала в виде вращающегося диска с налитым на него маслом, профиль которого изменялся электрическим полем, формируемым ТВ-сигналом. Мощный луч света освещал этот диск, а рельеф такого жидкого зеркала формировал на экране отражение нужного ТВ-изображения. Вся техника была за экраном, и изображение показывалось „на просвет“.
На громадном экране «Аристона» в этом зале мы в узком кругу приглашенных смотрели перехваченную передачу «Аполлона 11» с их прыжками на Луне».
Так как данный ЦУП начал работу в 1963 году, то неудивительно, что первые его кадры я нашел в фильме, посвященном совместному полету Быковского и Терешковой на космических кораблях «Восток-5» и «Восток-6». Этот полет проходил 16-19 июня 1963 года.

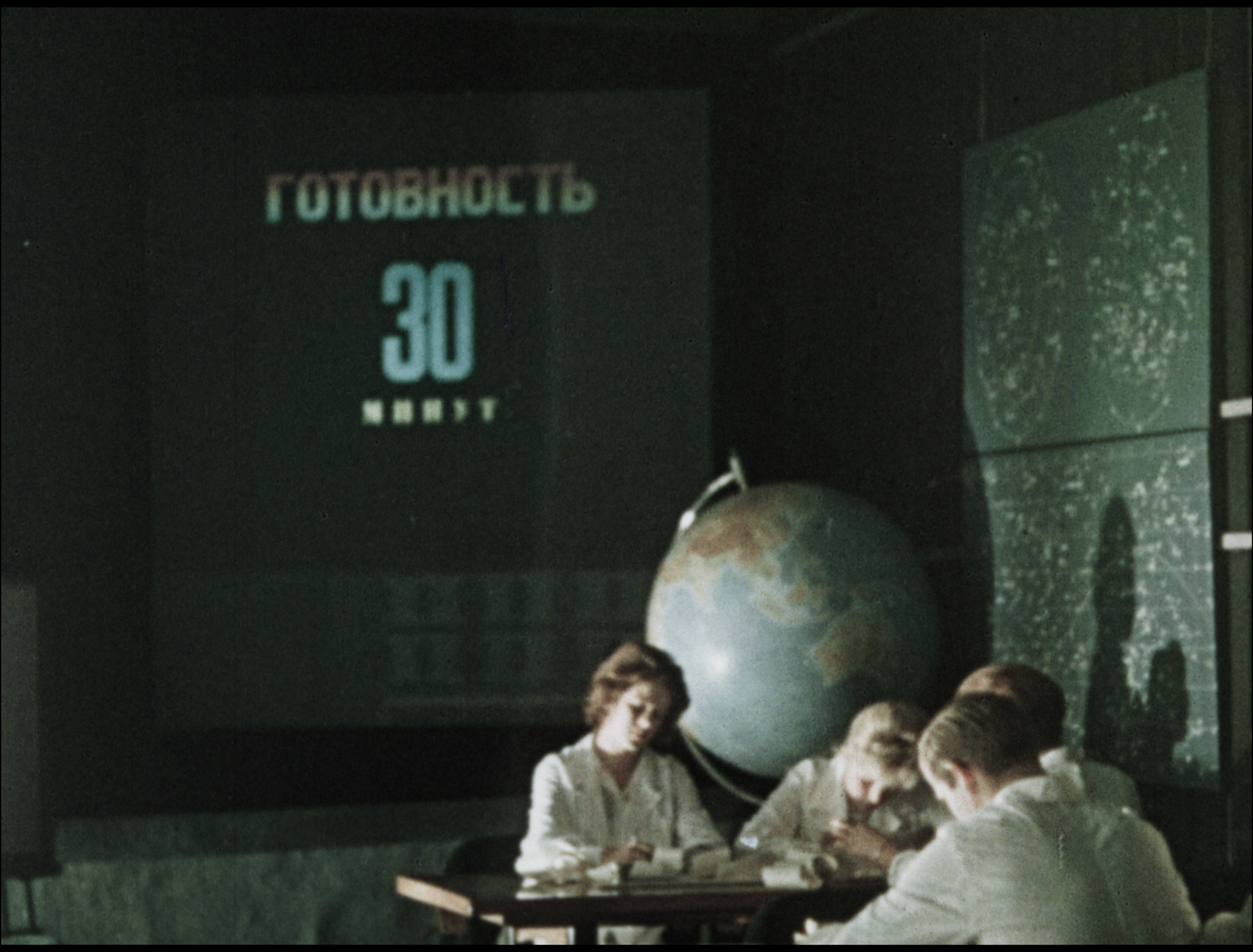

Посмотрев на него первый раз, сложно поверить в то, что это ЦУП. Слишком он отличается от современных. Больше похоже на телевизионную студию. Но хорошо виден центральный экран 2 на 1 метр, как и два боковых.Его узнал и Александр Константинович. Так что это именно он, именно через этот ЦУП управляли последними «Востоками», «Восходами» и первыми «Союзами». А также межпланетными станциями 60-х годов. И в целом, возможно, он хорошо передает дух того времени, когда только начали летать в космос, но многие нюансы еще не были разработаны или придуманы.
Очень интересно, что в зале стоял глобус Луны.
Боковой экран крупным планом:

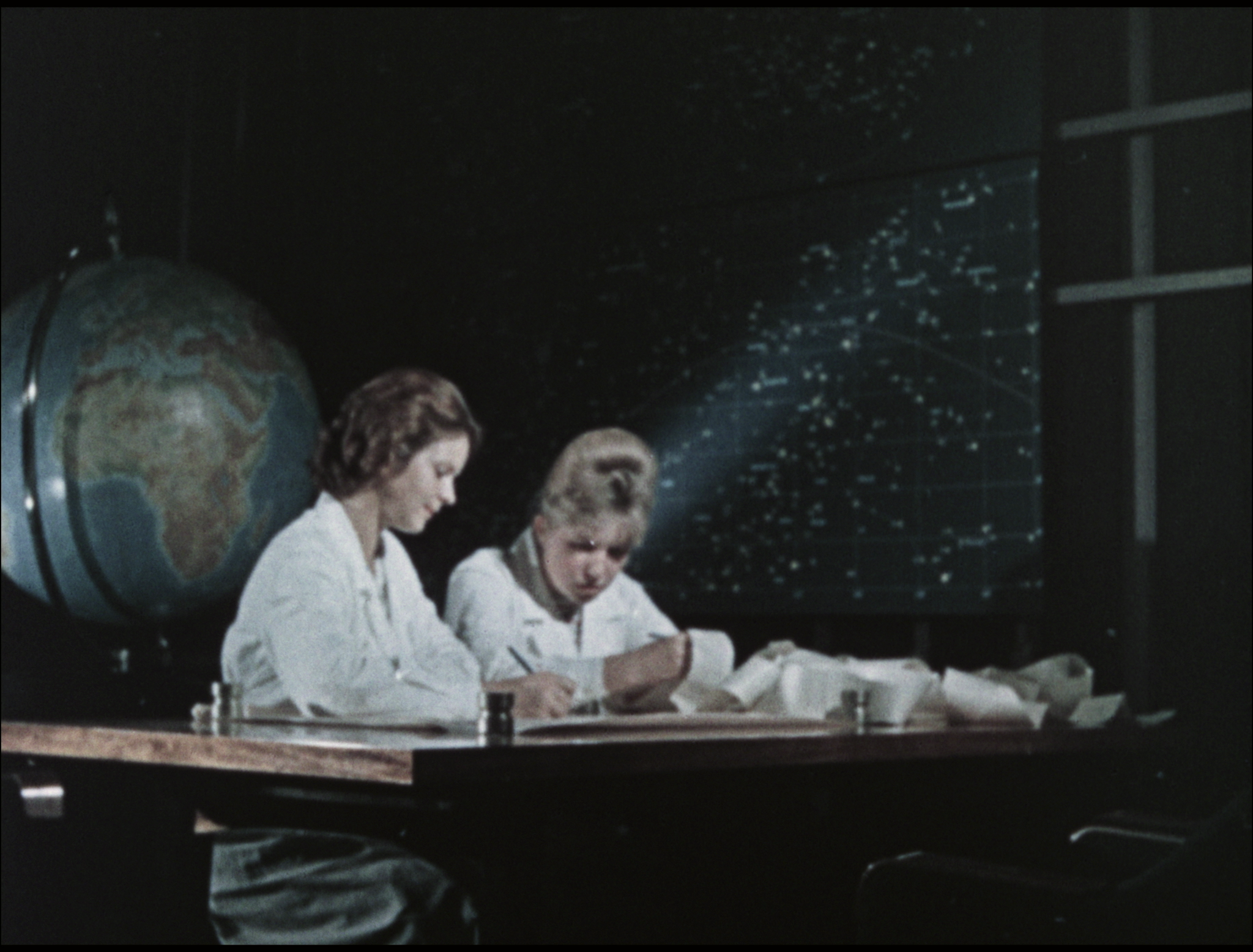

Девушки перед экраном заняты чем-то интересным:
Скорее всего, у них в руках ленты с распечаткой информации, выданной ЭВМ. Еще интересно отметить глобус Земли и карту звездного неба.

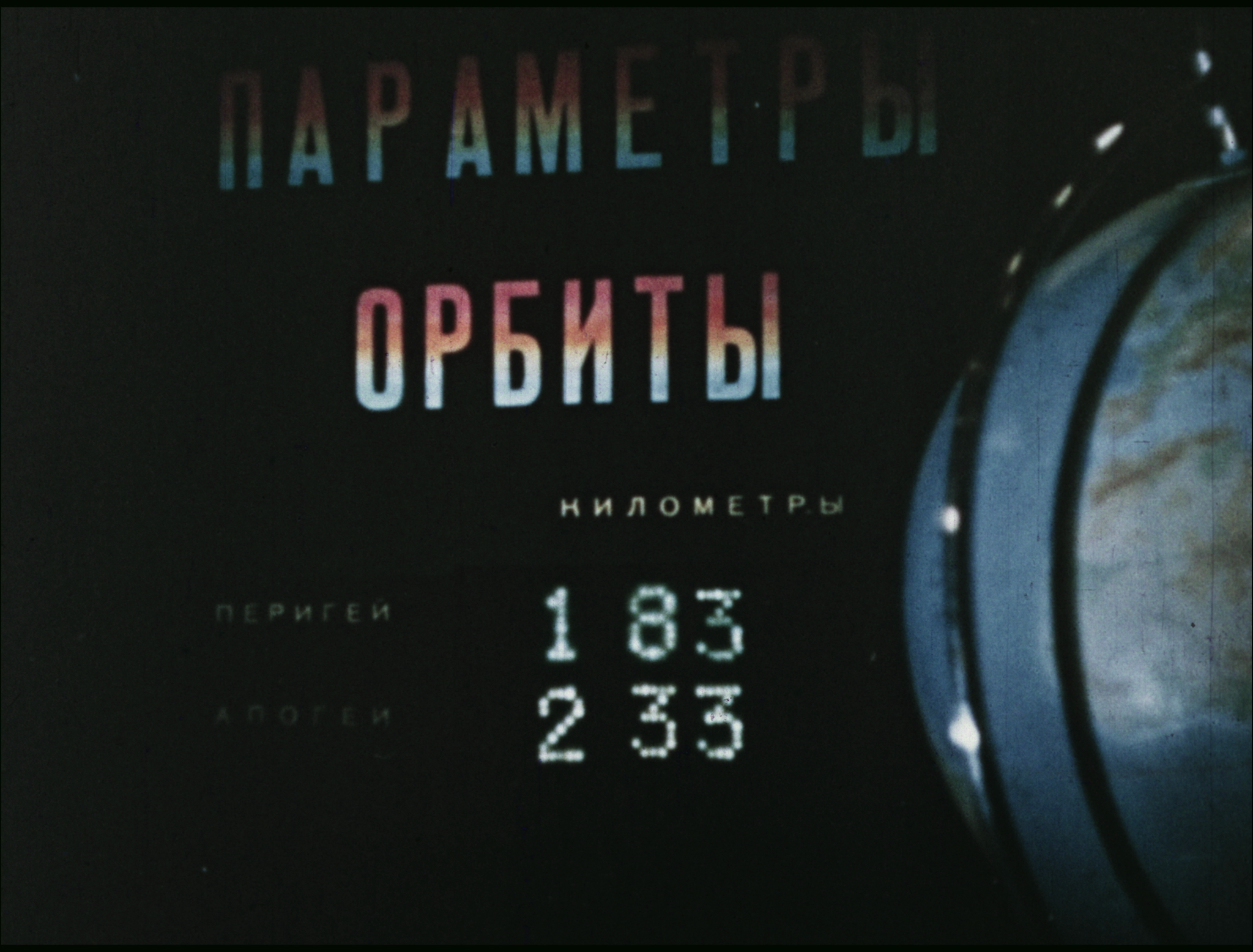

На следующем слайде видно, как работает система отображения информации. В данном случае – показывая параметры орбиты:
Пример смены карты на центральном экране.Первый вариант посмотрите чуть выше. Изначально там была карта Советского Союза с проекцией траектории выведения ракеты. После смены проекции на меркаторскую началось отображение орбиты корабля относительно Земли.
Еще ракурс:
Вот снимок этого же ЦУПа, но из фильма 1967 года, посвященного «Венере-4»:
С 1963 года зал явно немного модифицировали. Сверху экранов можно увидеть электронные часы и таймер.Центральный экран, на сей раз, показывает траекторию перелета к Венере. Глобус исчез. Девушки переехали немного в сторону, а на стене виден плакат с компоновкой АМС «Венера-4».

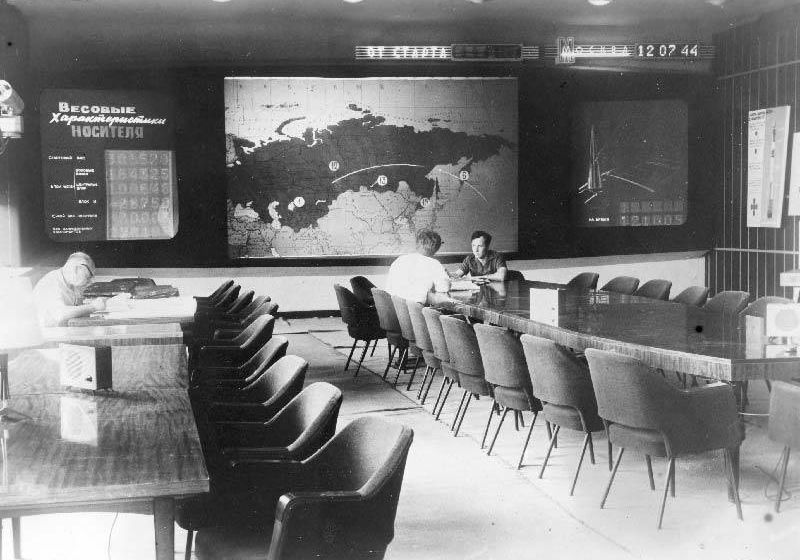

Немного лучше зал рассмотреть можно на черно-белом снимке с официального сайта ЦНИИмаш.
На стенах – плакаты с изображением одной из модификаций «семерки». На центральном экране – карта СССР с НИПами. На левый экран выведена весовая сводка носителя при выведении. Слова разобрать сложно. Но одна из строчек явно «Блок Л» или «Блок И».
Траектория выведения очень похожа на реальную с наклонением 65 градусов. Трасса полета как раз проходит недалеко от полигона Кура на Камчатке. Правда, левая часть траектории замазана. Трасса начинается где-то над Томском. При этом отметка возле Байконура есть.

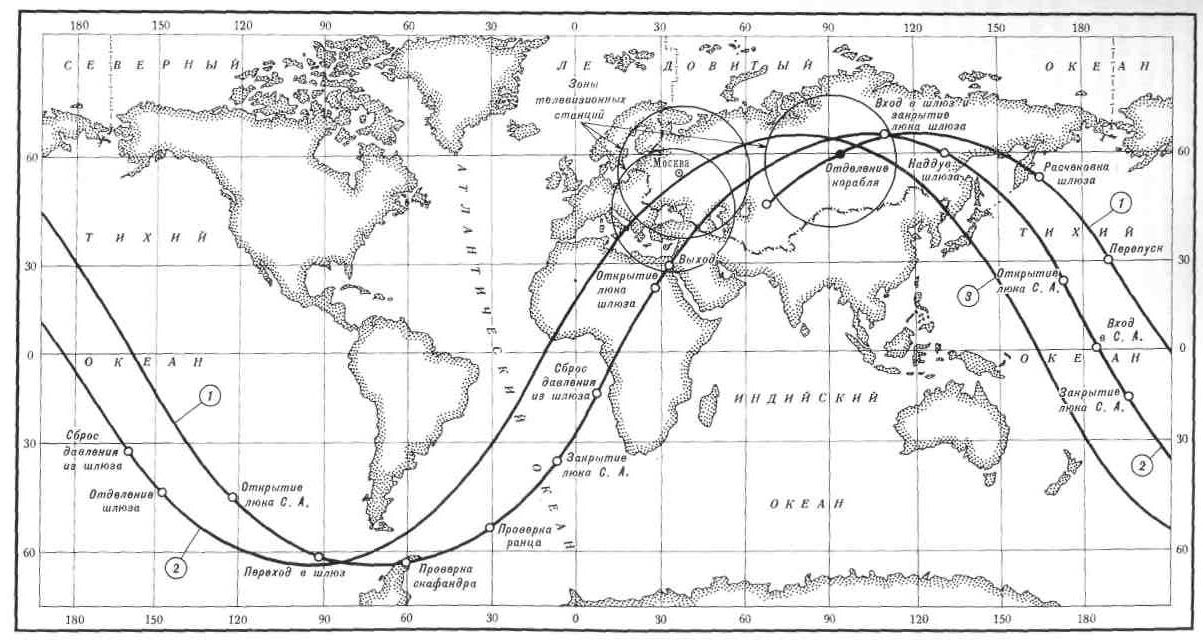

Можете сравнить с реальной трассой при выведении «Восхода-2»:
Также видно, что кадр из фильма про «Восток-5/6» показывает именно эту орбиту.

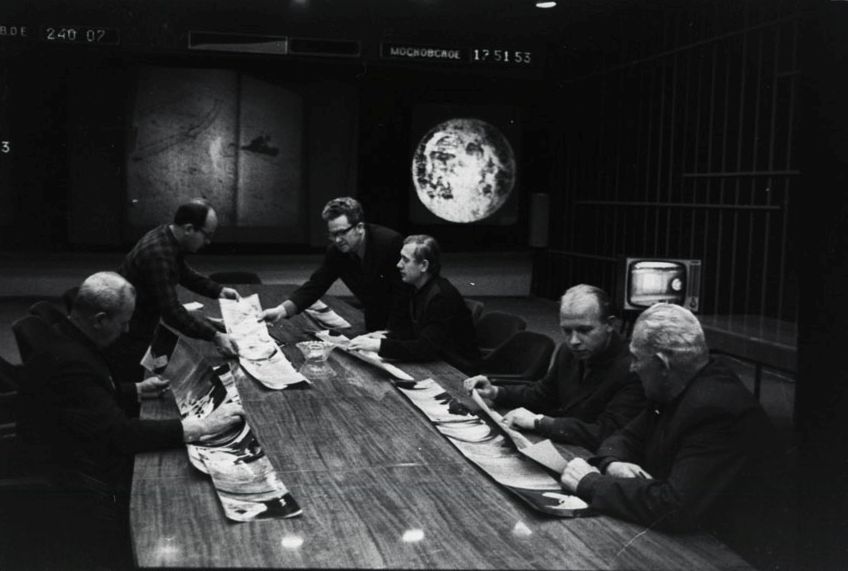

Последний кадр с данным ЦУПом, что я нашел, относится к «Луноходу-1», который сел на Луну 17 ноября 1970 года:
Идет рабочее совещание. Уже смонтирован экран «Аристона», и через него идет проекция части панорамы «Лунохода». На столе разложены отпечатанные панорамы Луны. Видимо, именно «Луноход-1» был последним аппаратом, с которым работал данный центр управления.
В декабре 1970 году был сдан новый координационно-вычислительный центр ЦНИИмаша. После этого постепенно к нему перешло управление кораблями и межпланетными станциями. Он работает и по сей день.
P.S. Впрочем, история советских ЦУПов им не ограничивается. Дело в том, что до ЦУПа в ЦНИИмаше был еще аналогичный в НИИ-4. Там тоже была обработка на ЭВМ М-20 и проекция на экраны. О нем упоминается и в книге ЦНИИмаша. Но ЦУП НИИ-4 был куда более секретным. В отличие от «гражданского» ЦУПа ЦНИИмаша, он изначально предназначался для РВСН.
Так что, как видите, материалов не так много. Но есть.
Интересный фрагмент из мемуаров Мозжорина о посещении данного ЦУПа (ориентировочно в 1959-1960) маршалом артиллерии В.Ф.Толубко:
«Пошли осматривать координационно-вычислительный центр. Сейчас, думаю, будут искать “показуху”. Я распорядился, чтобы показали отображение работы КИКа на большом цветном экране в полном объеме, и стал пояснять суть показываемого. Толубко внимательно выслушал и с ехидцей задал вопрос:
— А где тут “кирзовые сапоги”?
Он имел в виду анекдот, рассказываемый о ПВО, где на большом экране отображались самолеты противника, перемещающиеся с помощью солдат, получающих указания по телефону. А из-под экрана были видны кирзовые сапоги рекламируемой “автоматики”. Спокойно поясняю:
— Все, что вы видите на цветном большом экране: траекторию движения спутника, его перемещение, — все это рассчитывает ЭВМ-20, можете мне поверить. А вот НИП “заморгал” — начался прием телеметрической информации. Тут вступили в действие “кирзовые сапоги”, но они сидят в соседней комнате и по телефонной команде с пункта включают мигалку. Конечно, можно было бы автоматизировать и эту операцию, чтобы мигалку включали с измерительного пункта, но это те же “кирзовые сапоги”, однако более дорогие и ничего не прибавляющие к автоматизации отображения. На основе такого принципа отображения можно строить экраны на командных пунктах ракетных войск, чтобы следить за готовностью ракет и ракетной обстановкой.
— А еще говорят, что на КП ракетных войск не надо никаких экранов, — выразил Толубко кому-то свое запоздалое возмущение».
Но опять куда более яркие воспоминания оставил Платонов:
«После запуска первых спутников процессы управления перешли в НИИ-4 в Болшево (они во главе с П.Е. Эльясбергом отвечали за выдачу „целеуказаний“ на все пункты наблюдения). И вот, при самом первом из неудачных полетов к Марсу я (отвечающий от нашего БЦ за вопросы коррекции и других операций управления на траектории) оказался в первом в моей жизни настоящем Зале управления! Он произвел на меня большое впечатление — и сначала, и потом.
Первое впечатление: большой зал с одним или двумя столами с телефонами у входа (за ними сидели Г.С. Нариманов — руководитель космических дел НИИ-4, один из многих очень культурных военных людей, которых я встретил в жизни, и К.Д. Бушуев — зам. Королёва, безупречно спокойный и деловой человек, смотрит строго, но говорит без нажима и по делу), а далее за ними – длинная, под потолок, полупрозрачная стена этого зала — с картой мира на ней и с просвечивающими за ней солдатами, которые наносили на эту карту знаки пунктов и трассы траектории.
А перед стеной и до окон противоположной стороны зала два или три ряда одинаковых дубово-фанерных пультов оператора с полукруглой выемкой стола, с телефонами и с высокой стойкой стола с часами и двумя рядами каких-то стрелочных приборов.
Первое впечатление было уважительное: я понял, что это нам отдали зал управления полетом совсем других изделий.
Нам — баллистикам — было отведено место за самым задним и дальним по диагонали от входа пультом. И вот мы там уселись втроем — с Леонидом Шевченко, баллистиком от НИИ-4, и с Александром Дашковым, баллистиком от Королёва (СП при встречах шутливо называл его „Граф Дашков“. Саша Дашков, выпускник МГУ, беззаветный энтузиаст небесной механики межпланетных полетов, был тем человеком, кто вместе со своим подчиненным Славой Ивашкиным нашёл удивительное по красоте случайное (не связанное с небесной механикой, а просто — подарок баллистического случая) свойство лунной вертикали, обнуляющей возможные страшные 20 м/сек боковой скорости при вертикальной „мягкой“ посадке на Луну, чем фактически и спас от закрытия проект «Е-6».
И вот мы уселись, и тут я с громадным удивлением и разочарованием обнаружил, что часы на пульте есть, а остальные приборы со стрелками — нарисованы! Я пошел посмотреть на другие пульты — там все настоящее! Словом, на этом самом дальнем и, возможно, не самом нужном пульте, сделанном по законам симметрии и красоты зала, на случай взгляда генералов издалека, эти отсутствующие приборы просто нарисовали.
Так мы и сидели ряд месяцев за этим пультом в НИИ-4. И это была эпоха «Понедельника в субботу» братьев Стругацких с их НИИ ЧАВО и НИИ КОВО.
Найти фотографии данного ЦУПа достаточно сложно. Я нашел всего несколько снимков, которые, возможно, были сделаны именно в нем.
Понять, что последний снимок сделан в том же помещении, можно по лампам дневного света. Данный ЦУП заметно отличается от ЦНИИмашевского, но есть и определенные общие черты.
К сожалению, уточнить у Александра Константиновича, это ли помещение он видел в свое время, я уже не смог.
P.P.S. Также хотел заметить, что я завершил верстку первой книги об исследовании Луны. Подробнее здесь
Автор: Шубин Павел
