Источник бесперебойного питания важный элемент при построении сложных систем, где нужна гарантия безопасности от непредвиденных перебоев в энергоснабжении и других проблем в электросети. Под катом расскажем о том, какие критерии необходимо учесть при выборе ИБП.
Сейчас рынок забит множеством устройства отличающихся, как ценником, так и качеством. Разобраться во всем этом многообразии невероятно сложно. Если же бюджет ограничен, то нужно подходить к выбору максимально ответственно. Поэтому для начала стоит ответить себе на несколько вопросов:
— Насколько ответственное оборудование вы собираетесь защищать?
— Какое время автономной работы оборудования в случае пропадания напряжения будет оптимальным?
Дабы ответить на поставленные вопросы стоит разобраться с тем какие классы ИБП сейчас существуют, и определиться с основными критериями, которые нужно учитывать при выборе ИБП.
Классы ИБП
Классы, представленных на рынке ИБП, отличаются друг от друга поведением в разных режимах работы и схематикой. Выделяют:
— Резервные или off-line ИБП (BackUp),
— Линейно-интерактивные ИБП (Line-interactive),
— ИБП с двойным преобразованием (on-line, double-conversion).
Off-Line ИБП считаются наиболее простыми и неприхотливыми. В нормальном режиме работы от сети электричество поступает на вход такого “бесперебойника, а после транзитом подается на основную нагрузку. При возникновении неполадок сети (перепадов и потерь напряжения) ИБП автоматически переходит на работу от аккумулятора.

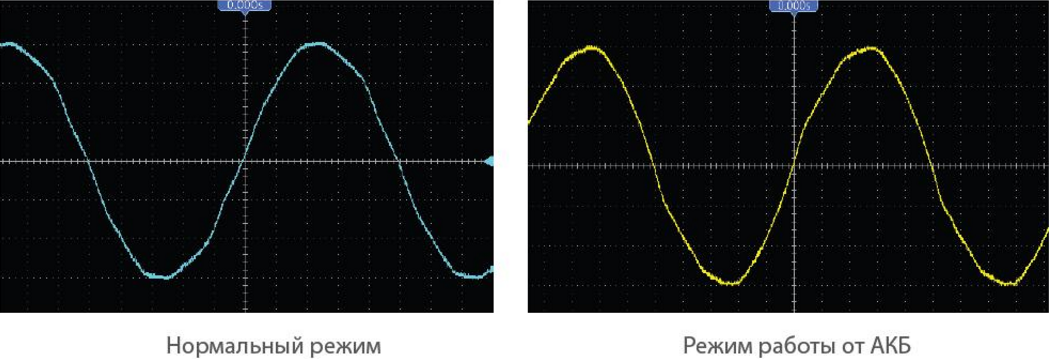

Недостатки такой схемы работы — это длительное переключение питания на аккумуляторы (от 4 до 10 миллисекунд). Кроме того при работе ИБП от аккумулятора на оборудование подается не привычный для сети синус, а аппроксимированный синус.
Следующий класс источников бесперебойного питания Line-interactive не имеет кардинальных отличий от схемы Off-line. В случае аварии питание также переключается на аккумулятора, а затрачивается на это аналогичные (от 4 до 10 миллисекунд). На выходе также получается аппроксимированный синус.
Однако в ИБП этого класса на входе присутствует трансформатор, благодаря которому удается компенсировать те самые перепады напряжения. Стоит подчеркнуть, что ИБП класса Off-line и Line-interactive не предназначены для подключения ответственного оборудования.

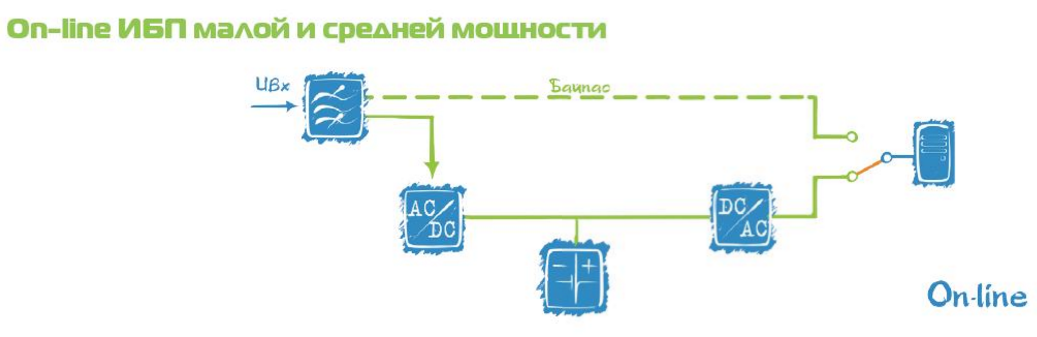

При подключении ответственного оборудования рекомендуется использовать ИБП с двойным преобразованием (double conversion) или On-line ИБП. Работа таких источников бесперебойного питания устроена так, что входящее напряжение выправляется благодаря выпрямителю. После этого инвертор преобразует постоянное напряжение в переменное. При такой схеме аккумуляторы подключены к выходу выпрямителя и входу инвертора, что обеспечивает мгновенный переход (0 миллисекунд) к работе от аккумулятора.
Мощность
Один из наиболее важных параметров на который стоит обратить внимание при выборе ИБП — это мощность подключаемого оборудования. Недооценка этого фактора может привести к очень плачевным результатам — ИБП может просто не справиться с нагрузкой в случае аварии. При этом неэффективным будет и использование ИБП, мощность которого превышает, возлагаемую на него нагрузку.
Мощность применительно к источникам бесперебойного питания можно разделить на:
— Полную мощность — это это сумма активной и реактивной мощностей, а также отклонение от формы тока и напряжения от синусоидальной.
— Активную мощность — это та энергия, которую нагрузка отбирает от источника энергии для дальнейшего преобразования другую полезную энергию.
Чтобы определить мощность ИБП, нужно знать коэффициент мощности подключаемого оборудования. Иными словами, отношение активной мощности к полной
Как правило, в технических характеристиках ИБП указываются входной и выходной коэффициенты мощности. Входной указывает на поведение ИБП по отношению к электрической сети. Очень важен коэффициент мощности на выходе, потому что именно он показывает мощность, получаемую нагрузкой
Для расчета мощности ИБП, которая будет необходима для обеспечения нагрузки, нужно учесть сумму номинального потребления оборудования и нагрузку при запуске оборудования. При эт не стоит забывать о запасе мощности в 25%, то есть Мощность ИБП должна быть на 25% выше мощности оборудования.

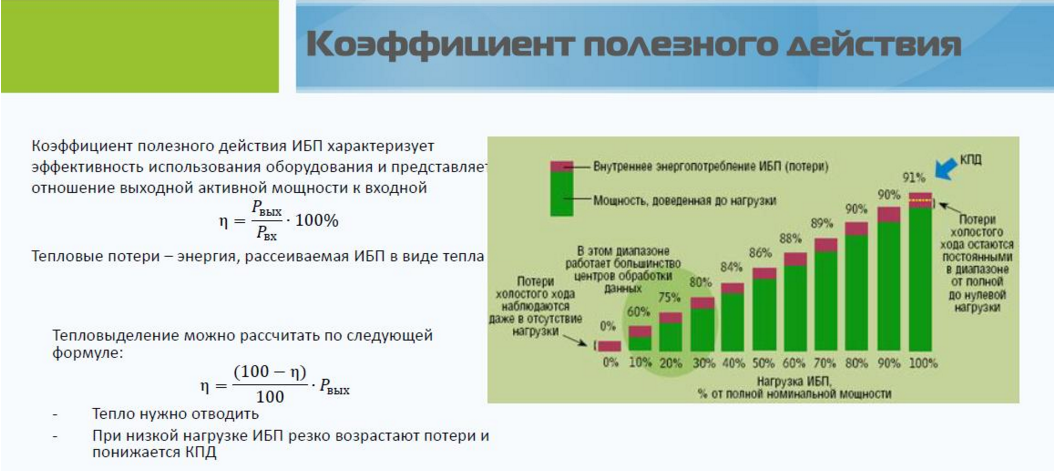

Коэффициент полезного действия ИБП
Определиться с КПД источника бесперебойного питания очень важно, поскольку это главный показатель эффективности его использования. Неэффективная работа ИБП приводит к необоснованным затратам.
Помимо этого КПД определяет какое количество тепла в окружающую среду выделяет ИБП. Этот показатель важен при проектировании серверной. Например, если будет установлен ИБП небольшой мощности, то он не будет выделять много тепла. Напротив, при большой мощности “бесперебойника” в несколько десятков киловатт, тепловыделение будет большим. Чтобы избежать перегрева оборудования придется каким-то образом удалять тепло из помещения, а это дополнительные траты на мощные кондиционеры. Итог таков: чем больше коэффициент полезного действия ИБП, тем меньше будет выделяться тепло.

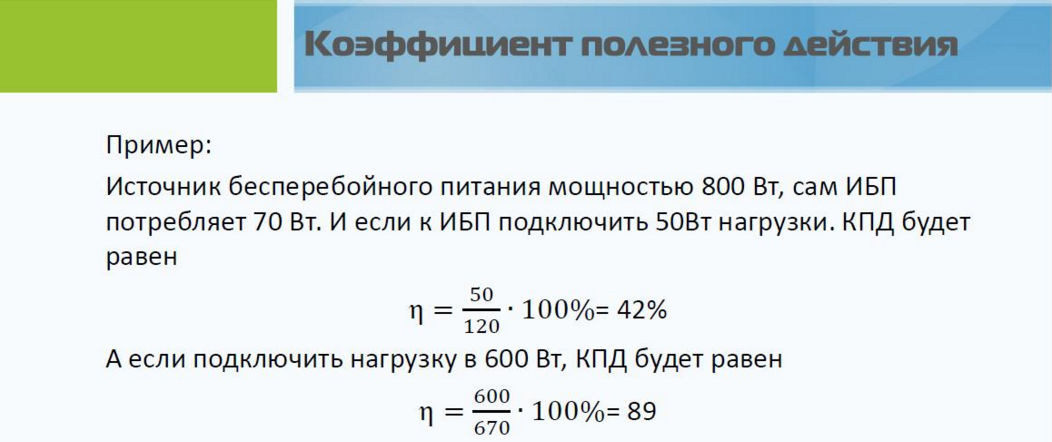

В качестве примера представим несколько вариантов эффективного и неэффективного использования ИБП:
— В первом случае, к ИБП мощностью 800 Ватт подключили оборудование мощностью 50 Ватт. На самообеспечение ИБП использует около 70 Ватт. Рассчитываем КПД по формуле и получаем 42%.
— Во втором случае, при нагрузке же в 600 Вт, коэффициент полезного действия ИБП будет значительно выше — 89%. Этот вариант более предпочтителен и эффективен.
Время автономной работы
Время автономной работы ИБП — это время, которое источник бесперебойного питания сможет поддерживать работу оборудования в случае аварийной ситуации в электросети. Время автономной работы в больше степени зависит от состояния аккумуляторов и потребляемой нагрузки.
Когда при проблемах в сети важно лишь корректно завершить работу оборудования в течение короткого промежутка времени, то свой выбор можно остановить на ИБП со встроенными аккумуляторами.

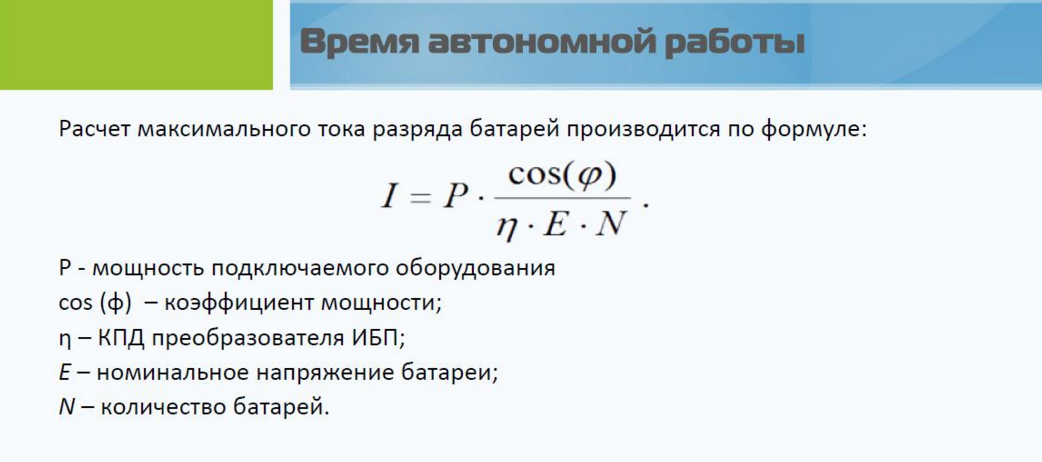

Если есть потребность в гораздо большем времени работы оборудования, то стоит рассчитать необходимый ток разряда батарей. Для расчета этого показателя есть специальная формула:
Для тех у кого нет времени или желания возиться с расчетами и учитывать множество технических, так и чисто физических нюансов, на сайте нашего магазина есть удобный инструмент — Калькулятор ИБП, при помощи которого можно определить все необходимые параметры.
Автор: НАГ
