В настоящее время трудно себе представить работу сложных систем, состоящих из множества компонентов, без взаимодействия между собой при помощи различных интеграций. Ну и само собой, брокеры сообщений по популярности на сегодняшний день входят в топ самых используемых решений.
RabbitMQ и Apache Kafka — это термины, которые, возможно, на слуху у каждого, кто так или иначе работает в ИТ-сфере.
И сегодня я хотел бы познакомить вас с одним из, на мой взгляд, интереснейших инструментов для симуляции брокера RabbitMQ - сайтом RabbitMQ Simulator https://tryrabbitmq.com.
Для начала пару слов теории о брокере сообщений RabbitMQ.
RabbitMQ — это популярная система обмена сообщениями с открытым исходным кодом, которая используется для передачи данных между различными приложениями и сервисами. Она основана на протоколе AMQP (Advanced Message Queuing Protocol) и позволяет создавать надежные и масштабируемые системы обмена сообщениями.
RabbitMQ представляет собой брокер сообщений, который принимает сообщения от отправителей (publishers), хранит их в очереди и передает получателям (consumers). Он поддерживает различные модели взаимодействия, такие как точка-точка (point-to-point) и публикация-подписка (publish-subscribe).
Теперь перейдём к самому RabbitMQ Simulator-у.
Итак, RabbitMQ Simulator — это онлайн-симулятор, который предоставляет пользователям возможность познакомиться с основами работы RabbitMQ и отработать сценарии использования очередей сообщений в безопасной и понятной среде, не требующей установки самого RabbitMQ на локальной машине. И это делает его необычайно полезным инструментом для изучения принципов работы RabbitMQ, а также для тестирования различных сценариев использования.
Сам интерфейс симулятора довольно прост и легок в использовании.
Основная панель для работы выглядит следующим образом.
В центральной части расположено главное поле для создания конструкции и модели взаимодействия компонентов.
Слева от этого поля находится боковая панель с компонентами для добавления.
Список компонентов (в порядке расположения их на панели):
- Обменник (Exchange). Обменник получает сообщения от отправителей и направляет их в одну или несколько очередей в зависимости от типа обменника и правил маршрутизации (bindings). В симуляторе поддерживаются разные типы обменников: direct, fanout, topic.
- Очередь (Queue). Очередь хранит сообщения до тех пор, пока они не будут обработаны потребителем. В симуляторе отображается содержимое каждой очереди, что позволяет отслеживать движение сообщений.
- Отправитель, или продюсер (Producer). Продюсер создает сообщение и публикует его в обменнике (exchange).
- Потребитель, или получатель (Consumer). Потребитель подписывается на очередь и получает сообщения по мере их поступления.
Справа от основного поля находится панель Properties, которая позволяет настроить разные параметры вышеописанных компонентов и особенности их взаимодействия.
Снизу от всех вышеописанных элементов находится панель Message Log, которая фиксирует и описывает движение сообщения по определенным элементам компонентов взаимодействия.
Давайте перейдем к практической части и попробуем смоделировать простое взаимодействие, а потом настроить его.
Начнем с создания продюсера.
С боковой панели перетащим значок зеленого кружка с названием producer на главное поле. Имя продюсера изначально будет сгенерировано автоматически (и будет иметь длинное техническое, плохо читаемое название). При нажатии на продюсер уже в основном поле в панели Properties настроим его параметры. Присвоим ему имя Producer1, в разделе New Message заполним поле payload — "Hello everyone!" (это будет основным содержанием нашего сообщения). Поля seconds и routing key пока оставим без изменений.
Теперь создадим обменник.
Таким же образом перетащим значок оранжевого треугольника с названием exchange на главное поле. В панели Properties присвоим ему имя Exchange1. В нижнем выпадающем списке выберем тип обменника direct.
Далее создаем очередь.
Так же перетащим значок синего прямоугольника с названием queue на главное поле. В панели Properties присвоим ему имя Queue1. Стоит сразу обратить внимание, что как только вы перетащили очередь на главное поле, вверху над ней появится надпись "Msgs:0" — это индикатор сообщений, счетчик, который указывает на количество сообщений, скопившихся в этой конкретной очереди.
И наконец, создание потребителя.
Перетаскиваем желтый округлый символ, похожий на шестеренку, с названием consumer так же на главное поле. В панели Properties присвоим ему имя Consumer1.
Для полного завершения нам необходимо лишь соединить все созданные компоненты между собой. Для этого курсор наводим на наш продюсер и одновременно держа нажатыми левую кнопку мыши и alt тянем связь с продюсера на обменник. Точно так же связываем обменник с очередью, а очередь — с потребителем.

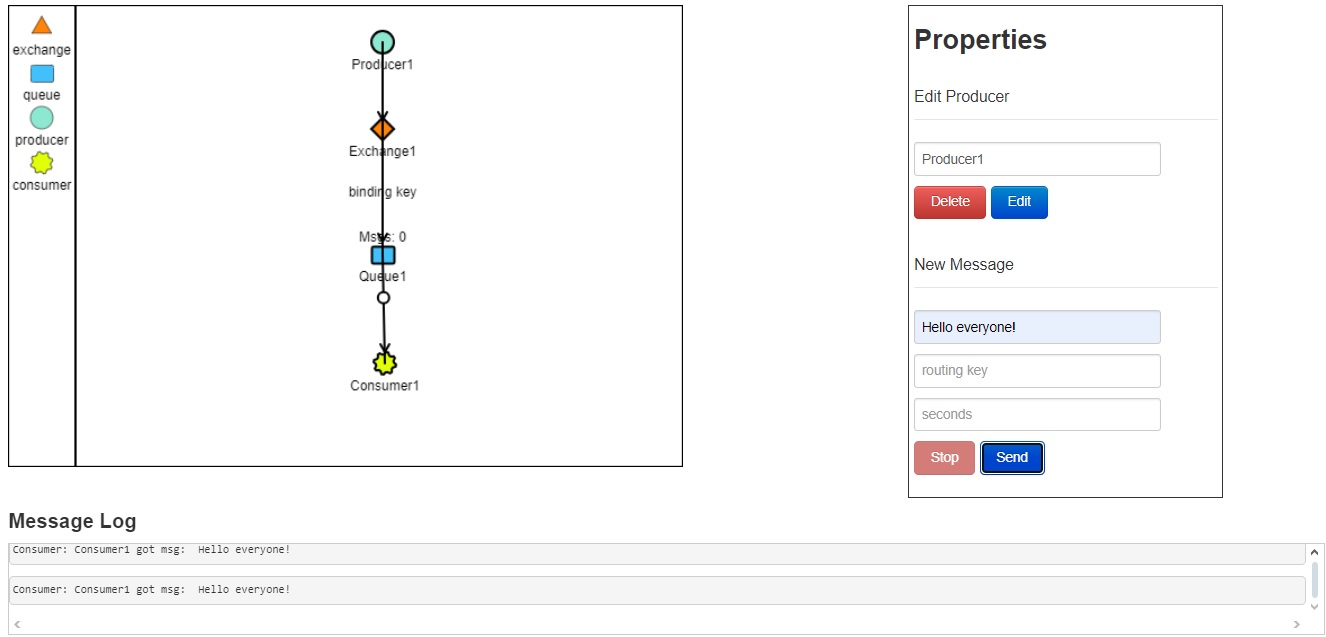

Когда необходимая для нас конструкция готова, заходим в Properties нашего продюсера и нажимаем Send для отправки сообщения. Мы увидим, как наше сообщение проходит через обменник в очередь и сразу поступает к потребителю в виде своеобразного токена на схеме. Так же в панели Message Log мы увидим сообщение: "Consumer: Consumer1 got msg: Hello everyone!"

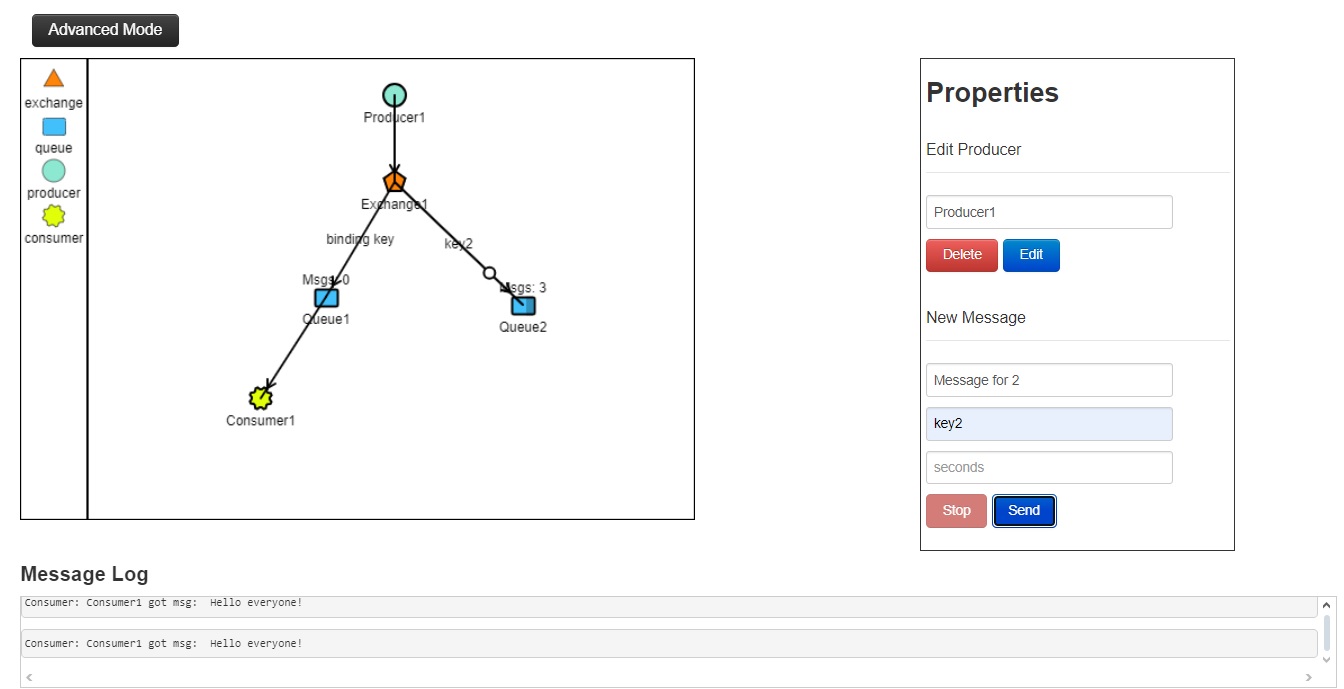

Теперь рассмотрим некоторые другие параметры функциональности симулятора. Давайте несколько усложним нашу схему. Добавим новую очередь Queue2 и присоединим к существующему обменнику Exchange1. После этого кликнем на связь, которая соединяет Exchange1 и Queue2. В панели Properties в поле binding key впишем значение "key2". Далее в нашем Producer1 в панели Properties в поле routing key впишем значение "key2". Изменим содержание нашего сообщения: в поле payload впишем значение, например, "Message for 2". Нажимаем Send.
Хочется заметить, что сообщение было отправлено в очередь несколько раз подряд. Но поскольку к очереди на данный момент не подключено ни одного потребителя, все сообщения скопились в очереди и это показано на индикаторе надписью "Msgs:3", а значит, в очереди лежит 3 сообщения.

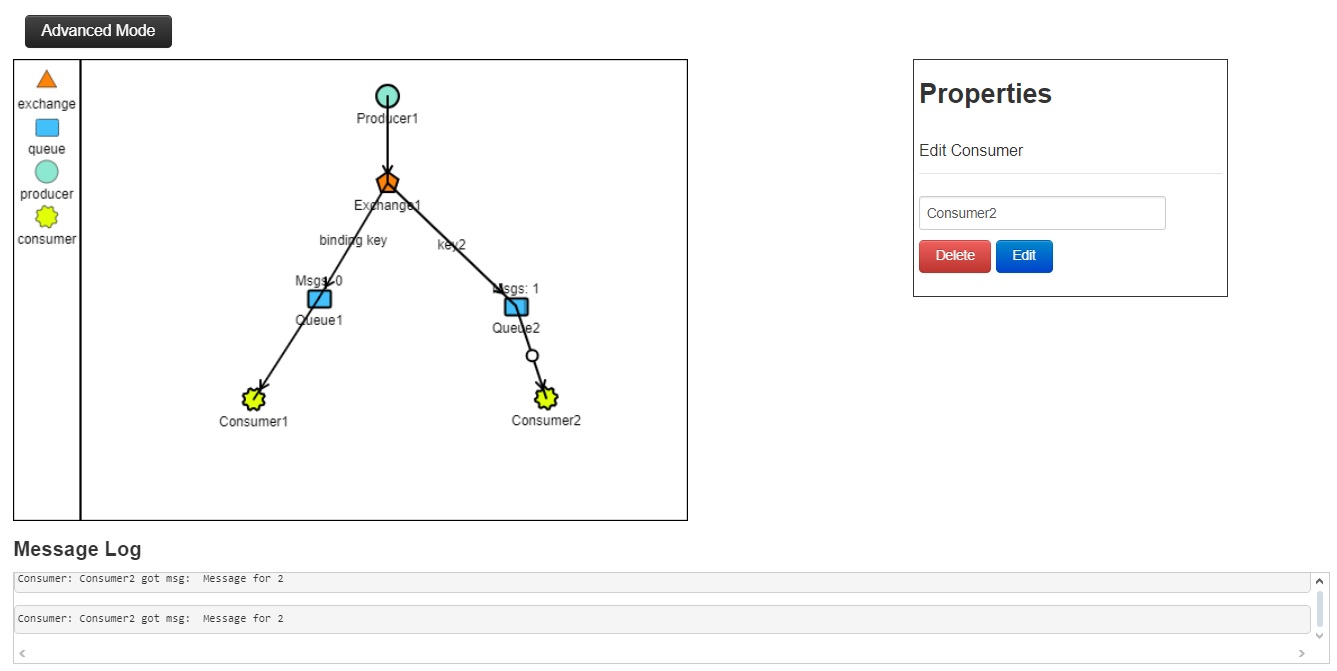

Теперь создадим нового потребителя, назовем его Consumer2 и сразу подключим к Queue2. Сразу можно заметить, что все сообщения начнут поступать из этой очереди к потребителю, счетчик "Msgs:" постепенно обнуляется, а в панели Message Log мы увидим сообщения:"Consumer: Consumer2 got msg: Message for 2"
Пару слов про поле seconds в панели Properties продюсера. Заполнение его числом, например, 3, будет означать, что сообщение будет генерироваться каждые 3 секунды, до тех пор, пока не остановят отправку в продюсере.
В этих примерах были описаны базовые сценарии взаимодействия в рамках очереди сообщений. На самом деле вариантов построения моделей взаимодействия гораздо больше: несколько продюсеров, несколько очередей, разные типы обменников, множество потребителей, прикрепленных к одной очереди, и т.д. Вариантов очень много, и их выбор зависит от конкретного сценария.
Подводя итоги, можно перечислить основные преимущества RabbitMQ Simulator.
Интерактивность
Пользователи могут динамически изменять конфигурацию системы прямо во время её работы. Например, можно добавлять новые обменники, очереди, менять маршруты сообщений и сразу же видеть результаты этих изменений.
Визуализация
Все процессы обмена сообщениями представлены визуально, что делает понимание сложных взаимодействий проще. Вы можете видеть, как сообщения передаются от отправителей к обменникам, затем распределяются по очередям и, наконец, доставляются потребителям.
Простота использования
Для начала работы с симулятором не нужно устанавливать и настраивать сервер RabbitMQ. Всё происходит через веб-интерфейс, что значительно упрощает тестирование и обучение.
Отсутствие необходимости в реальной инфраструктуре
Поскольку симуляция происходит в браузере, нет необходимости в выделенных серверах или сложной настройке окружения. Это особенно полезно для аналитиков, архитекторов, разработчиков и всех, кто хочет быстро проверить концепции или протестировать определённые сценарии.
Обучающие возможности
Благодаря наглядности и простоте использования, RabbitMQ Simulator идеально подходит для обучения основам работы с системами обмена сообщениями. Новички могут легко освоить базовые концепции, такие как обменники разных типов, очереди и маршрутизация сообщений.
Поддержка различных сценариев
Симулятор позволяет моделировать разнообразные сценарии использования RabbitMQ, включая различные топологии сетей, стратегии маршрутизации и обработку ошибок. Это дает возможность тестировать сложные архитектуры и проверять их устойчивость к различным нагрузкам.
Резюмируя вышеописанное, можно смело утверждать, что RabbitMQ Simulator является ценным инструментом для всех, кто хочет глубже понять работу системы обмена сообщениями RabbitMQ или просто желает протестировать свои идеи без необходимости развертывать полноценное окружение.
От себя хочу добавить, что для меня, моих коллег и нашей команды использования этого симулятора было очень удобным.
Ссылка на симулятор:
https://tryrabbitmq.com
