Среди документов опубликованных Эдвардом Сноуденом, бывшим сотрудником ЦРУ и Агентства национальной безопасности США, были обнаружены материалы описывающие некоторые детали технологий шпионажа используемых АНБ. Список программных и аппаратных средств оформлен в виде небольшого каталога. Всего сорок восемь страниц отмеченных грифами «Секретно» и «Совершенно секретно», на которых дано краткое описание той или иной технологии для слежки. Данный список не является исчерпывающим. Представлены техники связанные с получением скрытого доступа к вычислительной технике и сетям, а также способы и устройства радиоэлектронной разведки связанные с мобильной связью и оборудование для наблюдения. В этой статье я расскажу об этих методах шпионажа, далее будет четыре дюжины слайдов(осторожно, трафик).
«Оригиналы» документов с описанием шпионских техник спрятаны под спойлеры. Названия технологий обозначаются заглавными буквами, однако не для всех упомянутых технологий в текстах слайдов имеется описание. Аппаратной закладкой является скрытое техническое приспособление, своего рода жучёк, который позволяет получить доступ к цели или сведения о ней. Под программной закладкой понимаются скрытые программы позволяющие получить доступ к цели программным способом, как, например, при помощи троянских коней и бэкдоров.
Компьютеры

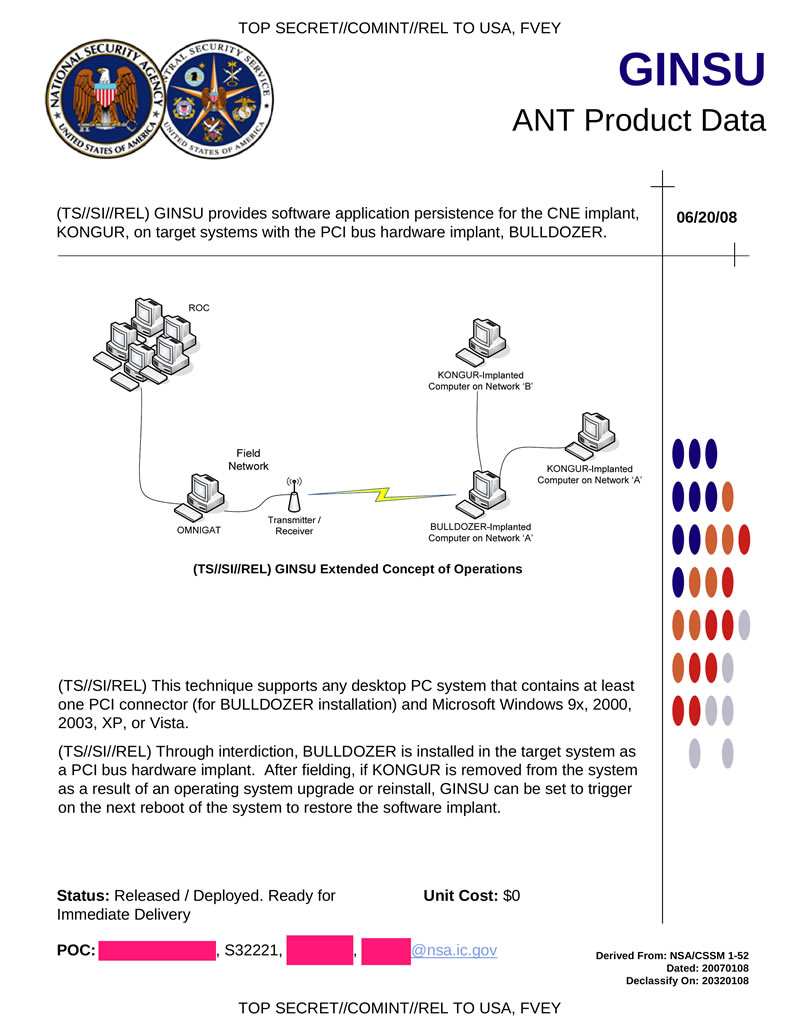

GINSU — техника позволяющая восстановить программную закладку под названием KONGUR на целевых системах с аппаратной закладкой BULLDOZZER на PCI-шине. Например, в случае обновления или переустановки операционной системы на целевом компьютере. Данные технологии предназначены для получения удаленного доступа к компьютеру под управлением Windows от 9х до Vista.

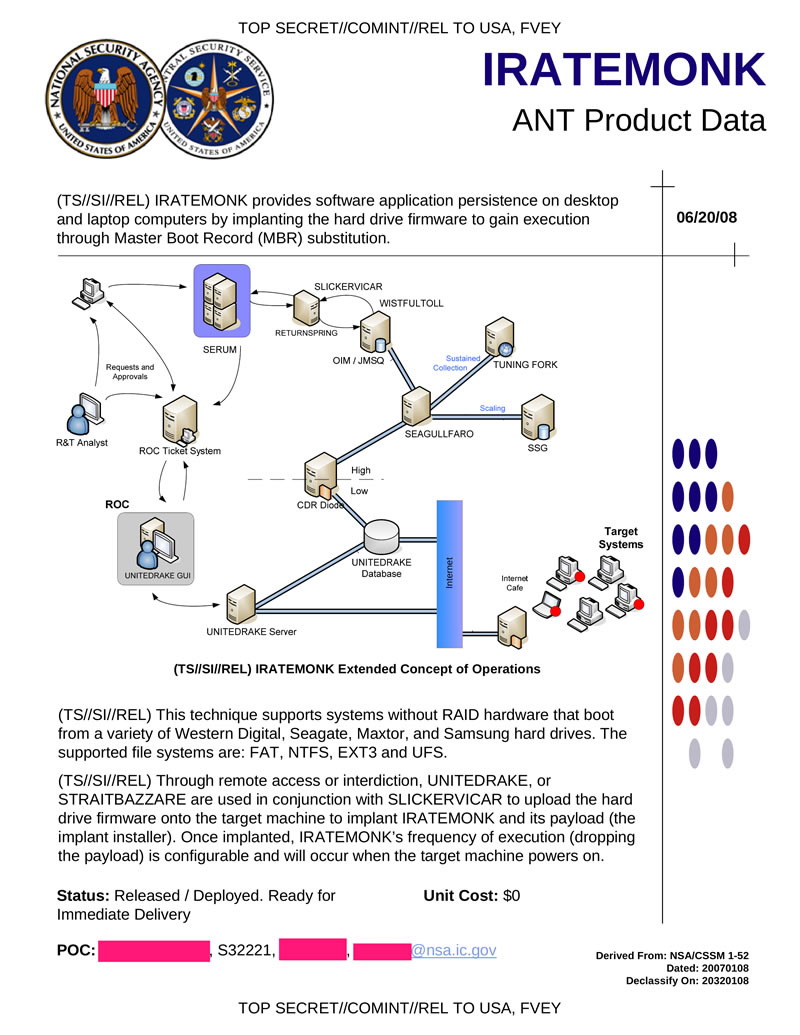

IRATEMONK позволяет обеспечить присутствие программного обеспечения для слежки на настольных и портативных компьютерах с помощью закладки в прошивке жесткого диска, которая позволяет получить возможность исполнения своего кода путем замещения MBR. Метод работает на различных дисках Western Digital, Seagate, Maxtor и Samsung. Из файловых систем поддерживаются FAT, NTFS, EXT3 и UFS. Системы с RAID не поддерживаются. После внедрения IRATEMONK будет запускать свою функциональная часть при каждом включении целевого компьютера.

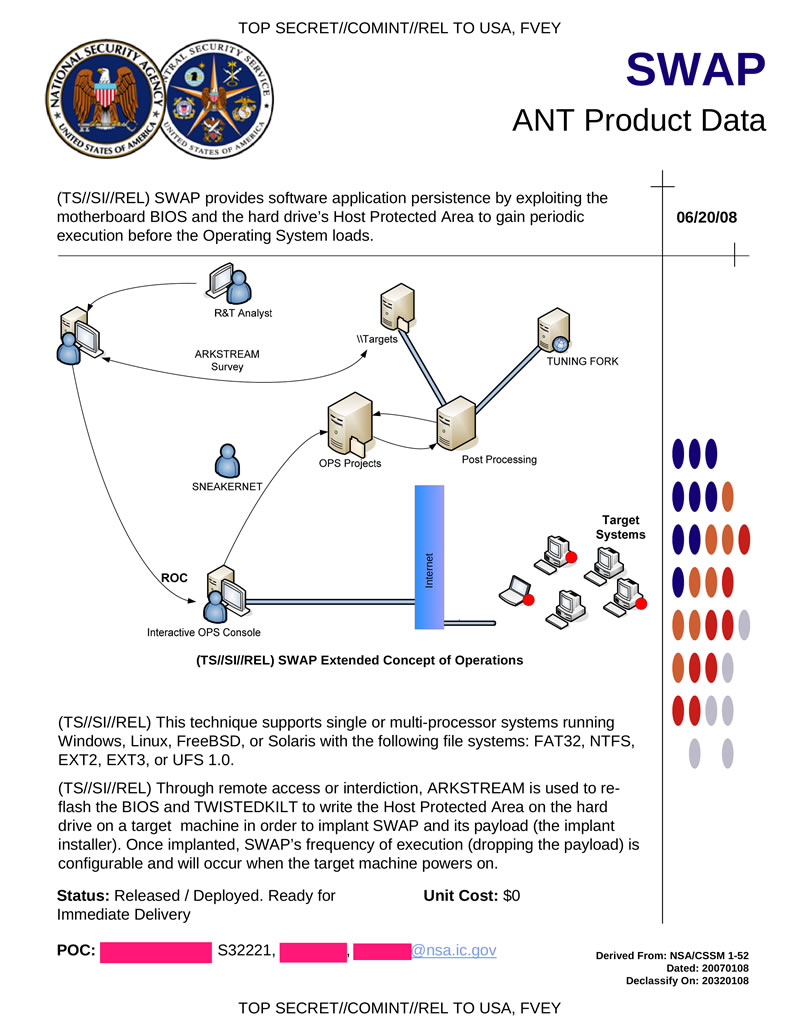

SWAP позволяет обеспечить присутствие программного обеспечения для шпионажа за счет использования BIOS материнской платы и HPA области жесткого диска путем исполнения кода до запуска операционной системы. Данная закладка позволяет получить удаленный доступ к различным операционным системам(Windows, FreeBSD, Linux, Solaris) c различными файловыми системами(FAT32, NTFS, EXT2, EXT3, UFS 1.0). Для установки используются две утилиты: ARKSTREAM перепрошивает BIOS, TWISTEDKILT записывает в HPA область диска SWAP и его функциональная часть.

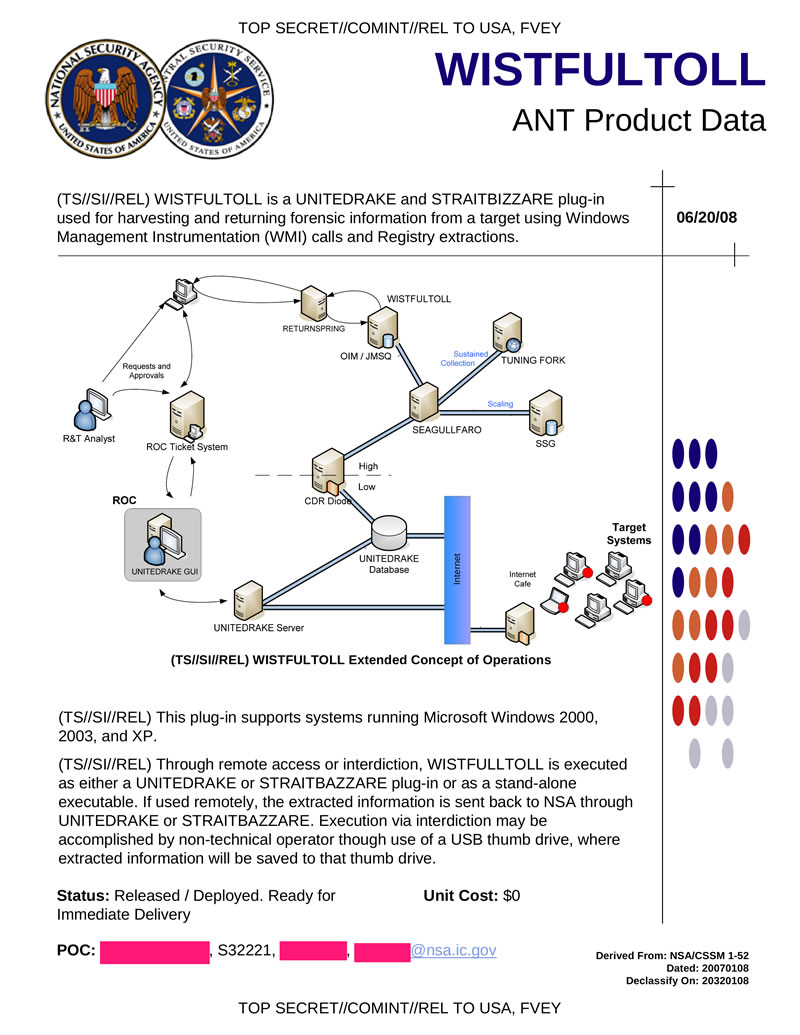

WISTFULTOLL — это плагин к программам UNITEDRAKE и STRAITBIZZARE для сбора информации на целевой системе, использует вызовы WMI и записи реестра. Возможна работа в качестве самостоятельной программы. При наличии физического доступа к системе может производить сброс полученных в ходе анализа данных на USB-накопитель.

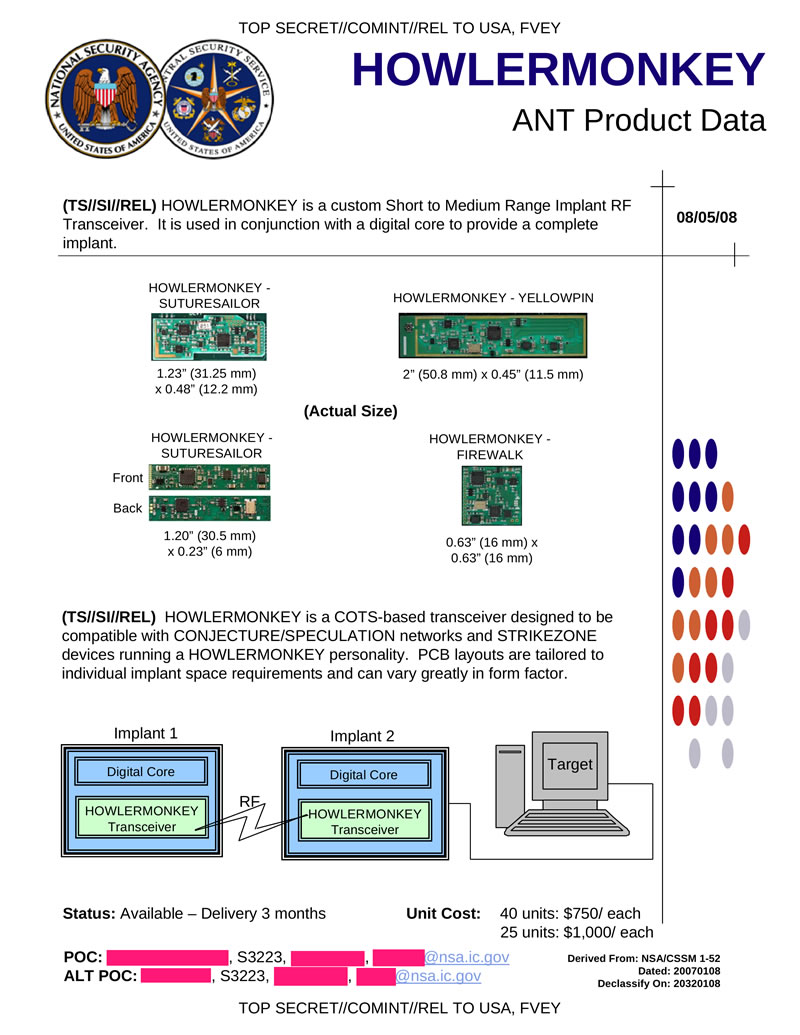

HOWLERMONKEY представляет собой радиопередатчик малого и среднего радиуса. Является специальном радиомодулем для других аппаратных закладок. Используется для получения данных от закладок и предоставления удаленного доступа к ним.

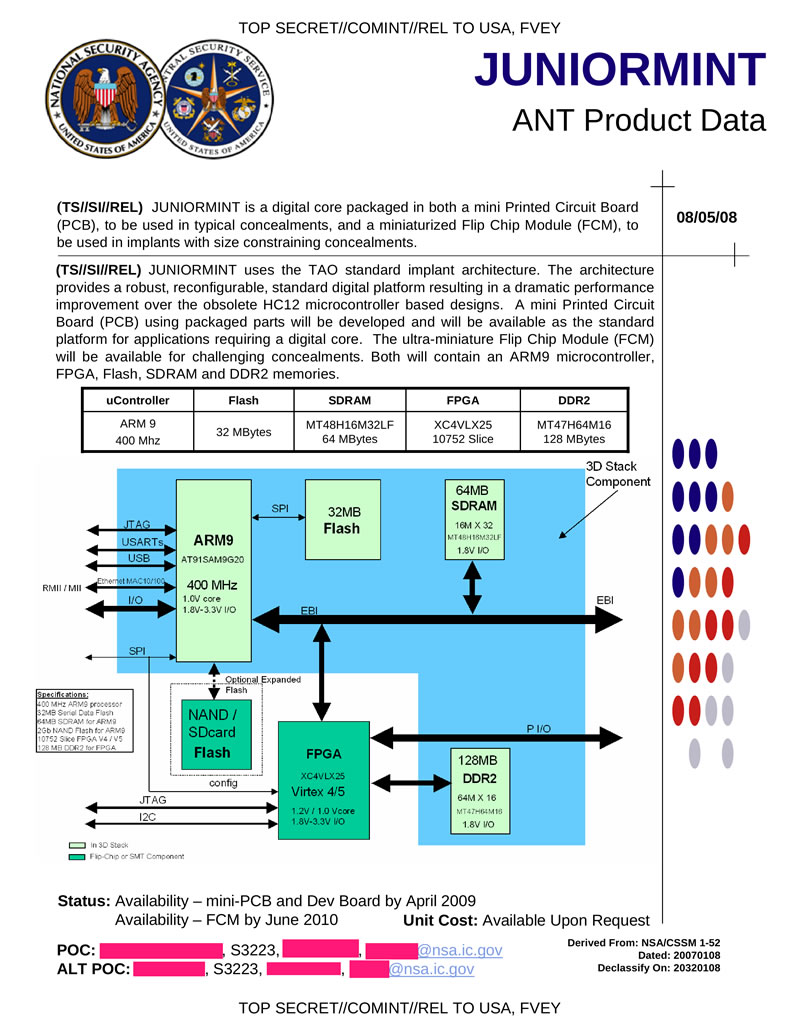

JUNIORMINT миниатюрная аппаратная закладка на базе ARM-системы, которая может быть сконфигурирована для различных задач. Например, такая система может быть частью других устройств для шпионажа. Обладает следующими характеристиками: процессор ARM9 400MHz, флеш 32MB, SDRAM 64MB, ПЛИС Vertex4/5 оснащенная 128MB DDR2.

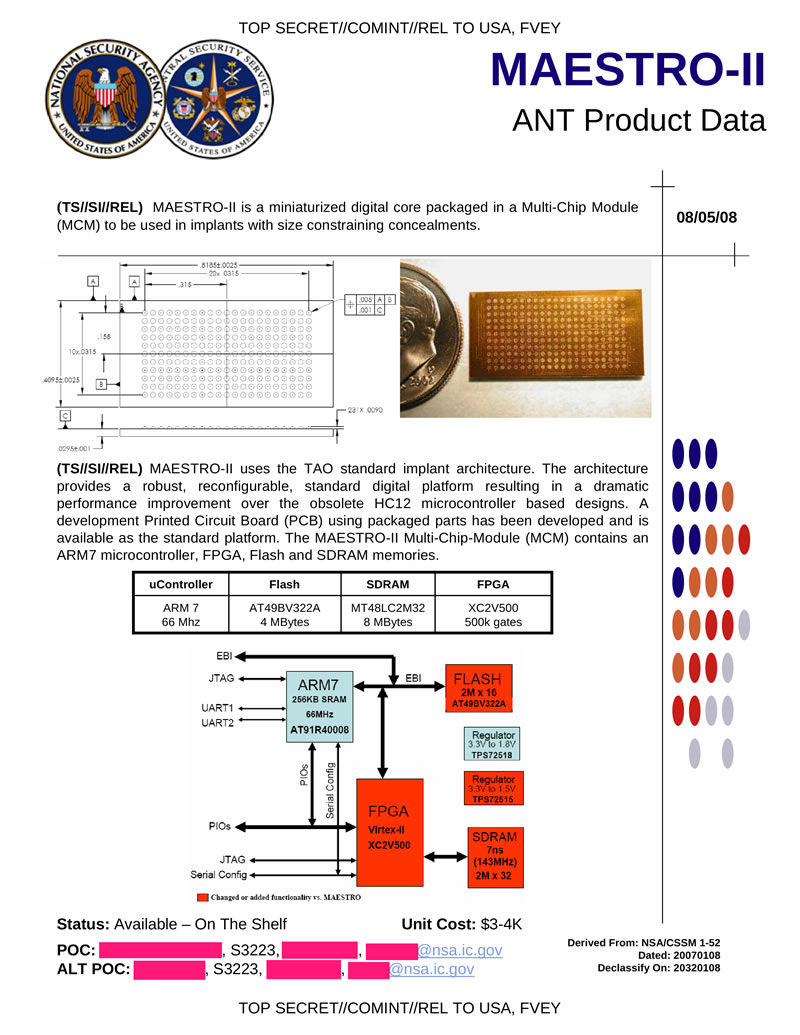

MAESTRO-II миниатюрная аппаратная закладка на базе ARM-системы, размером в одноцентовую монету. Характеристики довольно скромные: процессор ARM7 66MHz, оперативная память 8MB, флеш 4MB.

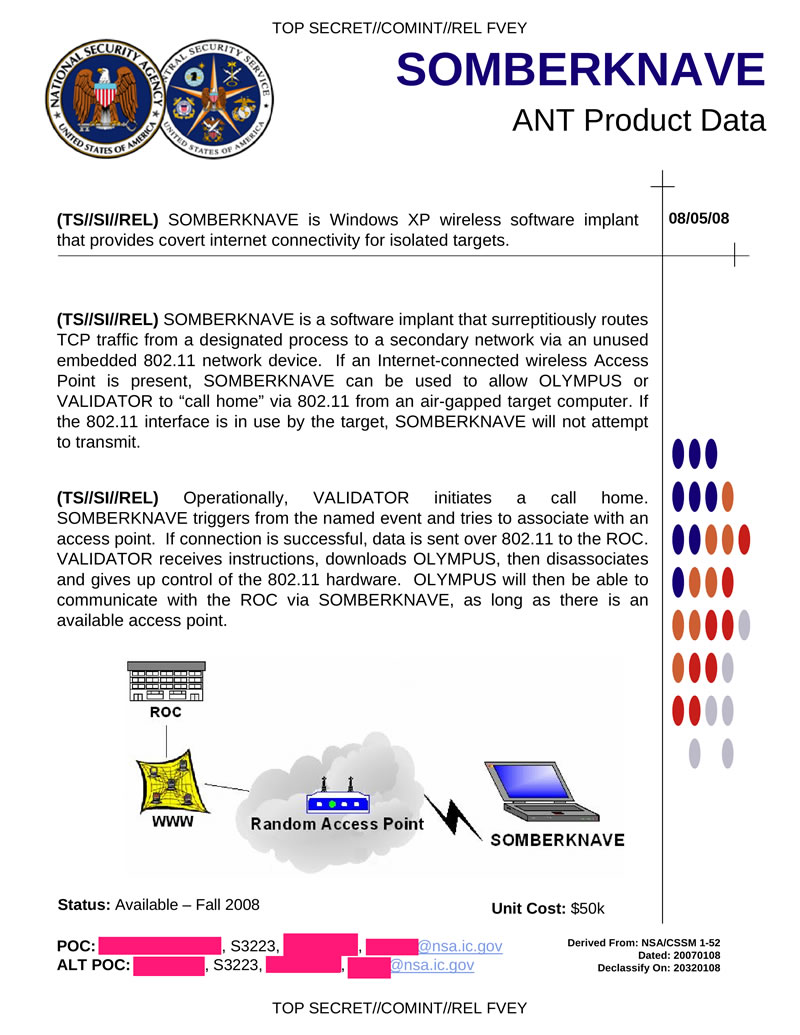

SOMBERKNAVE программная закладка работающая под Windows XP предоставляющая удаленный доступ к целевому компьютеру. Использует незадействованные Wi-Fi адаптеры, в случае, когда пользователь задействовал адаптер SOMBERKNAVE преращает передачу данных.

TRINITY миниатюрная аппаратная закладка на базе ARM-системы, размером в одноцентовую монету. Обладает следующими характеристиками: процессор ARM9 180MHz, оперативная память 96MB, флеш 4MB. Используется в составе других устройств.

COTTONMOUTH-I аппаратная закладка на USB предоставляющая беспроводной мост к целевой сети, а также загрузки эксплойтов на целевой системе. Может создавать скрытый канал связи для передачи команд и данных между аппаратными и программными закладками. При помощи встроенного радиопередатчика может взаимодействовать с другими СOTTONMOUTH. В основе лежит элементная база TRINITY, в качестве радиопередатчика используется HOWLERMONKEY. Существует версия под названием MOCCASIN, представляющая собой закладку в коннекторе USB-клавиатуры.

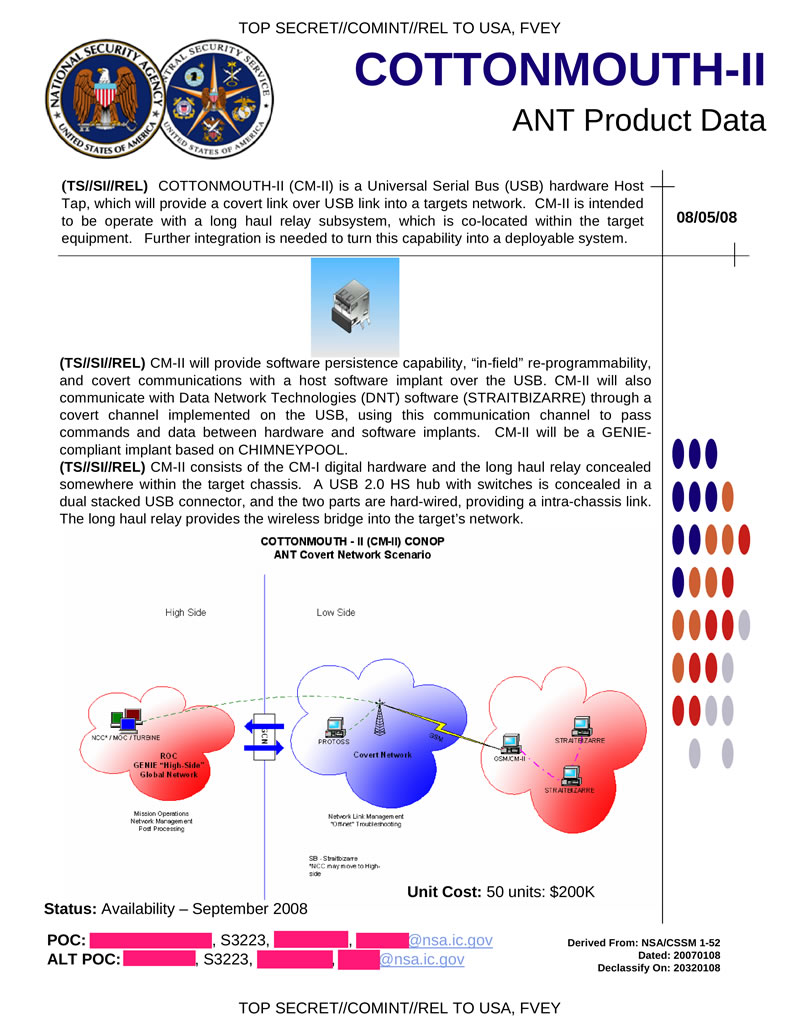

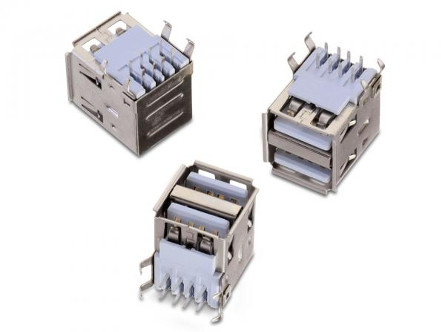

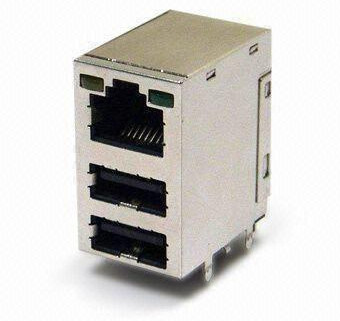

COTTONMOUTH-II аппаратная USB-закладка предоставляющая скрытый канал доступа к сети цели. Данная закладка предназначена для работы на шасси компьютера и представляет собой двухпортовый USB-коннектор на плату. Может создавать скрытый канал связи для передачи команд и данных между аппаратными и программными закладками.

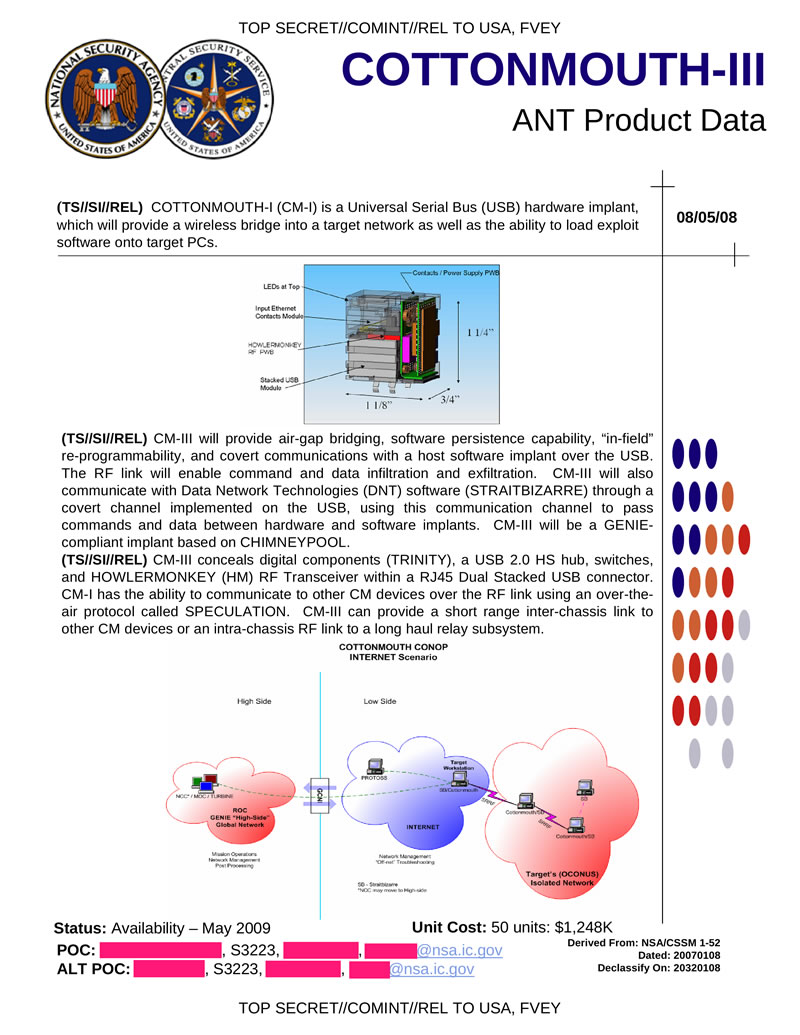

COTTONMOUTH-III аппаратная закладка в USB предоставляющая беспроводной мост к целевой сети, а также загрузки эксплойтов на целевой системе. В основе лежит элементная база TRINITY, в качестве радиопередатчика используется HOWLERMONKEY. Представляет собой блок разъемов(RJ45 и два USB) устанавливаемых на шасси, может взаимодействовать с другими COTTONMOUTH установленными на этом же шасси.

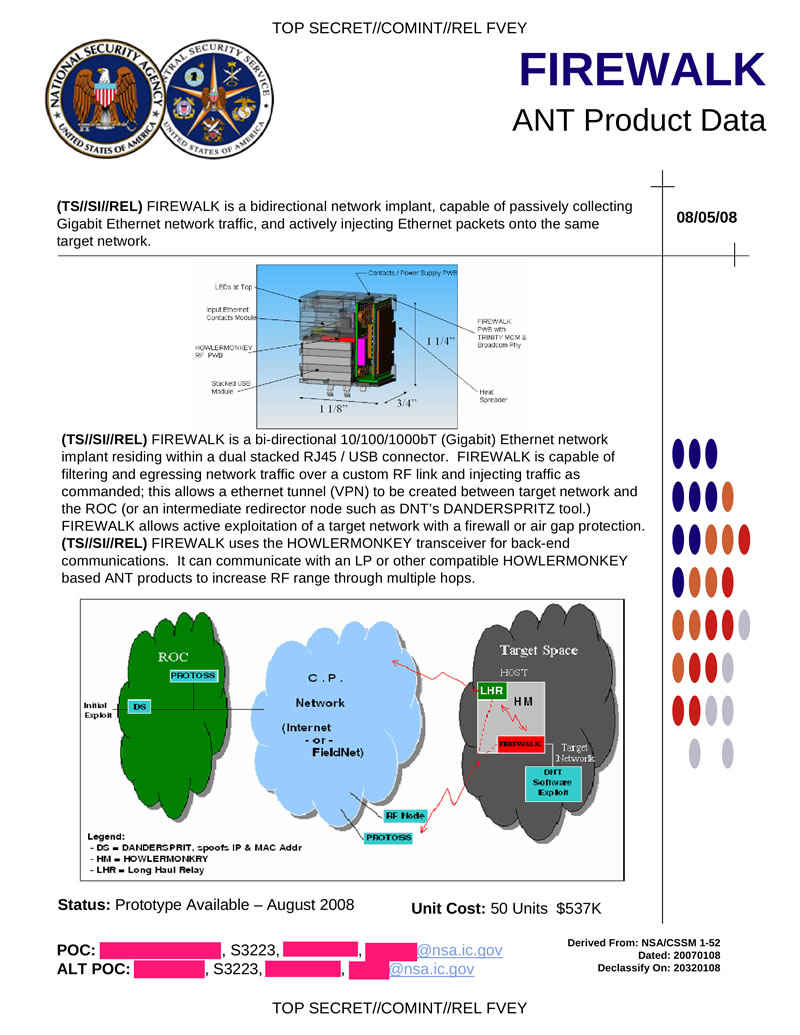

FIREWALK аппаратная сетевая закладка, способная пассивно собирать трафик сети Gigabit Ethernet, а также осуществлять активные инъекции в Ethernet пакеты целевой сети. Позволяет создавать VPN туннель между целевой сетью и центром. Возможно установление беспроводной коммуникации с другими HOWLERMONKEY-совместимыми устройствами. Исполнение данной закладки аналогично COTTONMOUTH-III, такой же блок разъемов(RJ45 и два USB) на шасси. В основе лежит элементная база TRINITY, в качестве радиопередатчика используется HOWLERMONKEY.

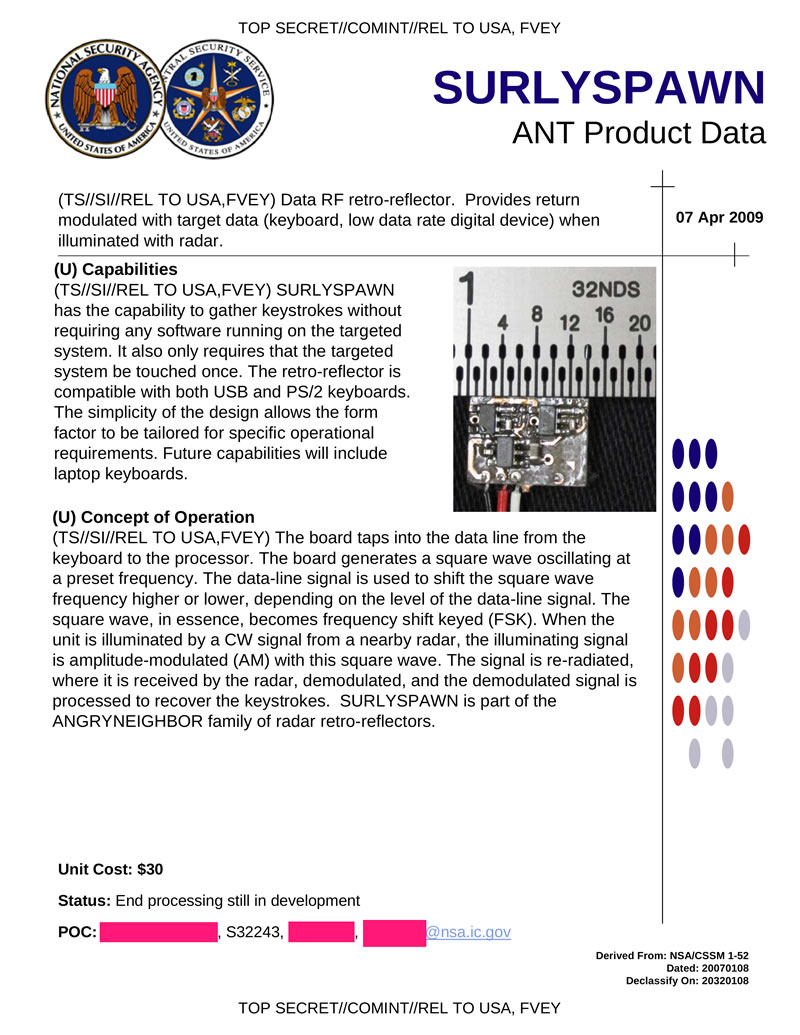

SURLYSPAWN — аппаратная закладка(кейлоггер), позволяющая получить по радиоканалу данные от цели(клавиатура, низкоскоростные цифровые устройства). Данные передаются в отраженном сигнале, для активации необходимо облучение закладки радиосигналом от специализированного излучателя. Кейлоггер совместим с USB и PS/2 клавиатурами, в дальнейшем планируется добавление совместимости с клавиатурами ноутбуков.

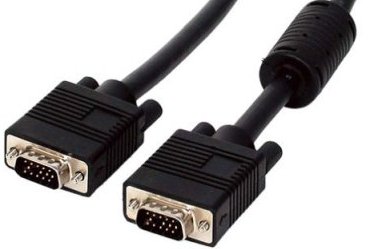

RAGEMASTER — аппаратная закладка позволяющая перехватить сигнал от VGA монитора. Закладка прячется в обычный VGA-кабель соединяющий видеокарту и монитор, установлена, как правило, в феррит на видеокабеле. Реализован захват сигнала с красного цветового канала. Представляет собой пассивный отражатель, т.е. активируется при облучении радиосигналом от специализированного излучателя.

Сети Wi-Fi

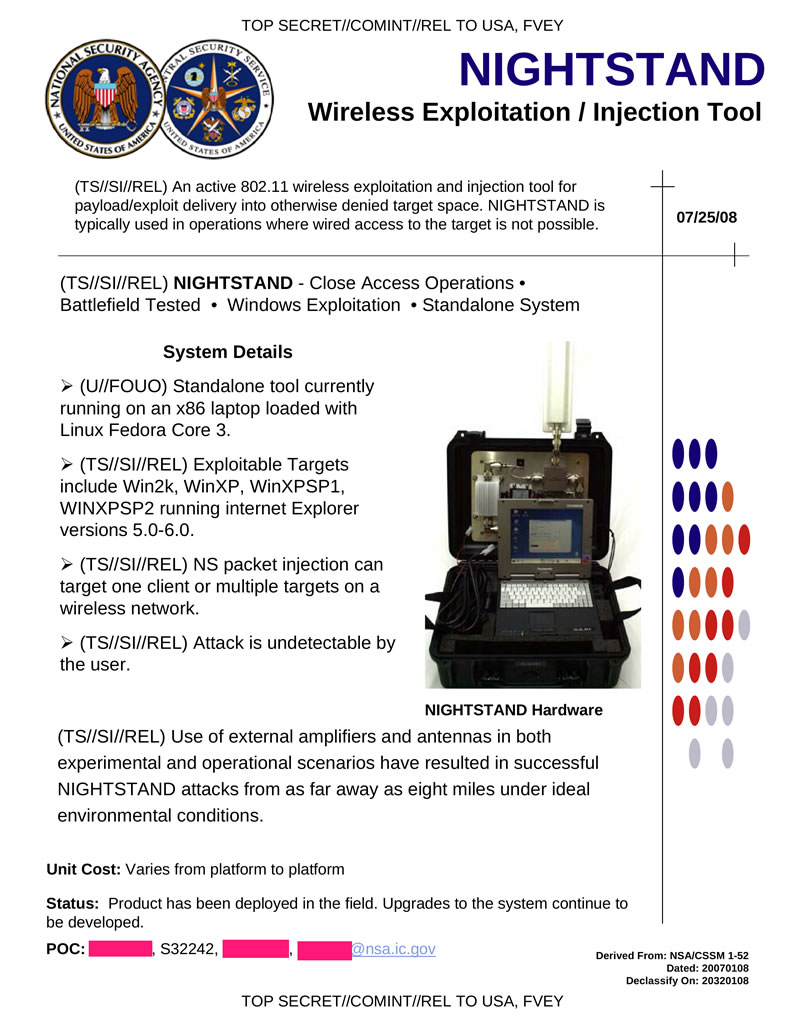

NIGHTSTAND мобильный комплекс для проведения ативных атак на Wi-Fi сети, целями являются машины под управлением Windows (от Win2k до WinXP SP2). Обычно используется в операциях, в которых доступ к цели не возможен. Комплекс реализован на базе ноутбука под управлением Linux и радиооборудования. Вместе с внешними усилителями и антеннами дальность действия может достигать 13 км.

SPARROW II встраиваемая компьютерная система под управлением Linux. Это полностью функциональная система для сбора данных о беспроводных сетях. Для расширения функционала имеет четыре встроенных Mini PCI слота позволяющие подключить GPS-модуль и дополнительные беспроводные сетевые карты.

Серверы

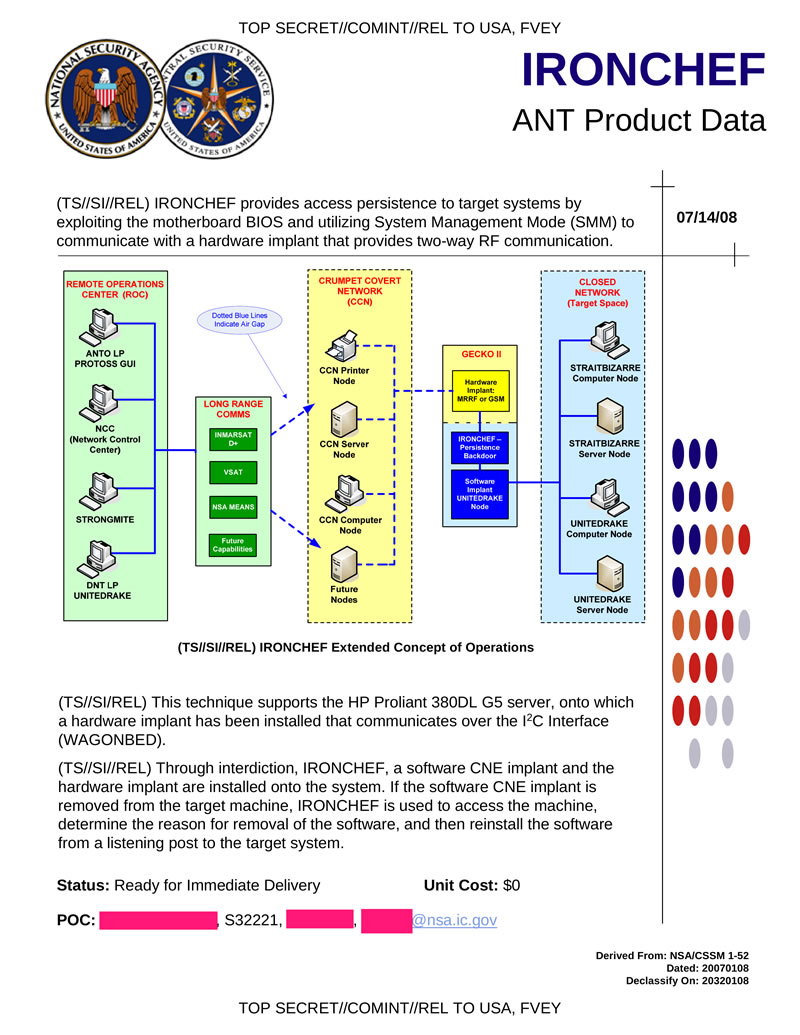

IRONCHEF обеспечивает доступ к целевым системам при помощи BIOS материнской платы и использования SMM-режима для связи с аппаратной закладкой предоставляющей двухстороннюю радиосвязь. По всей видимости, такая закладка должна быть установлена на шасси системы, наподобие COTTONMOUTH-II. Для этой технику уязвимы серверы HP Proliant 380DL G5.

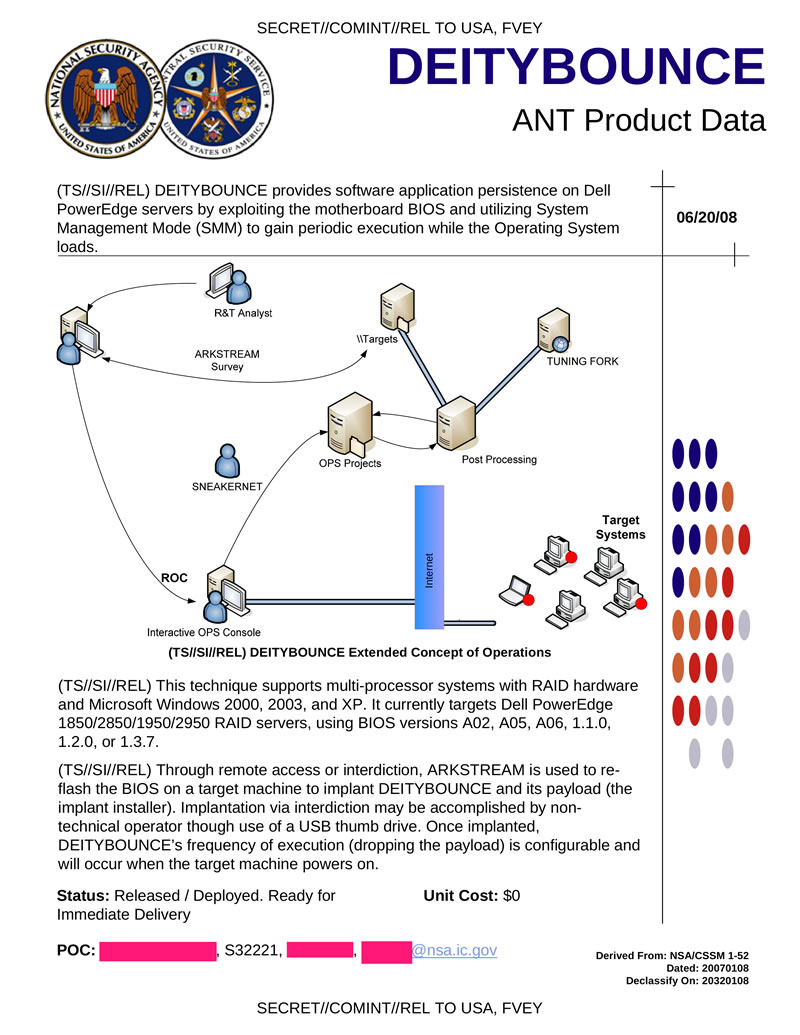

DEITYBOUNCE предоставляет программный доступ к серверам Dell PowerEdge при помощи BIOS материнской платы и использования SMM-режима для получения возможности запуска перед загрузкой системы. Установка может быть произведена при помощи ARKSTREAM, либо при помощи USB-флеш. После установки будет выполняться каждый раз при включении системы. Целями могут являться Dell PowerEdge 1850/2850/1950/2950 с версиями BIOS А02, A05, A06, 1.1.0, 1.2.0 или 1.3.7.

Сетевое оборудование

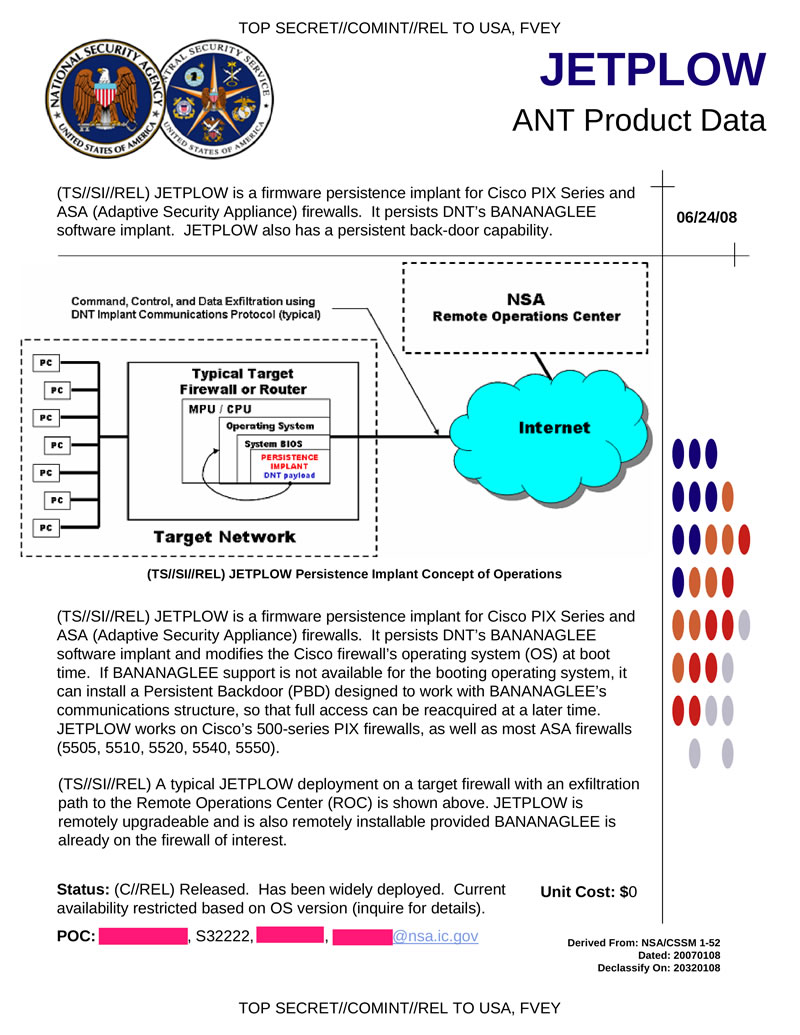

JETPLOW — это закладка для прошивки Cisco PIX и ASA (Adaptive Security Appliance) файрволов. Сохраняет программную закладку BANANAGLEE и содержит бэкдор. JETPLOW способен работать на файрволах Cisco PIX 500-й серии и ASA(5505, 5510, 5520, 5540, 5550)

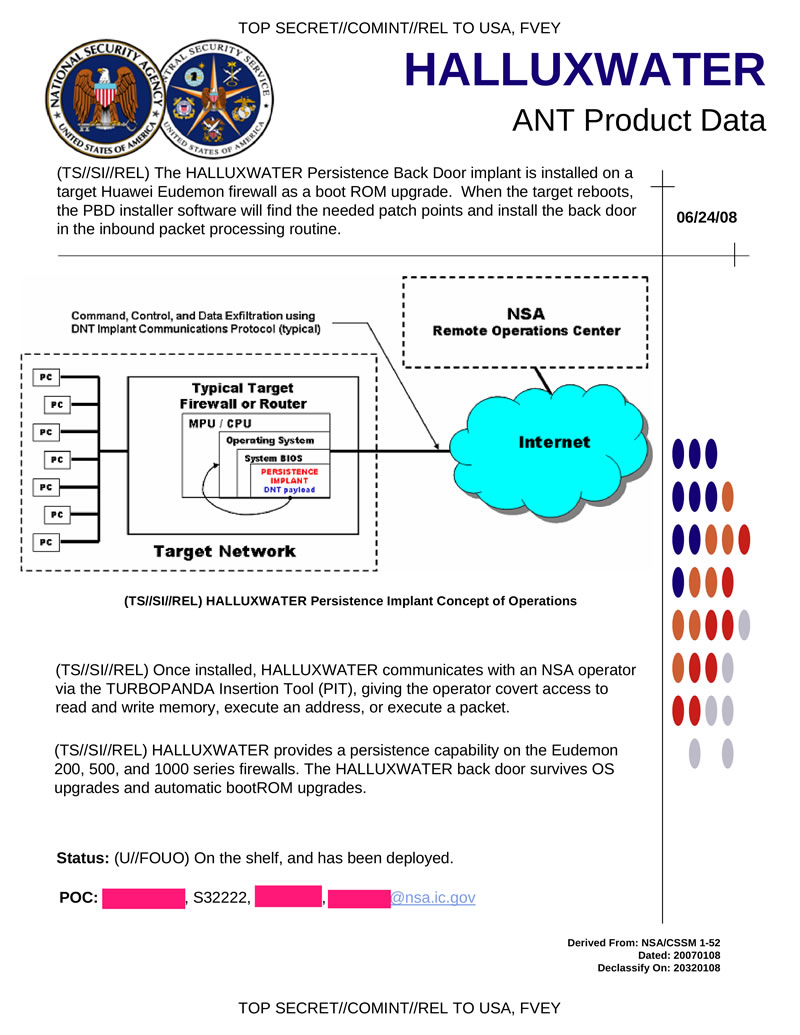

HALLUXWATER — это бэкдор устанавливаемый в качестве обновления загрузчика в файрволы Huawei Eudemon. При перезагрузке цели установщик закладки находит необходимые точки для патча и бекдора в подпрограмме обработки входящих пакетов. Данный бэкдор сохраняется при обновлении операционной системы и автоматических обновлениях загрузчика. HALLUXWATER может работать на файрволах Huawei Eudemon 200, 500 и 1000 серии.

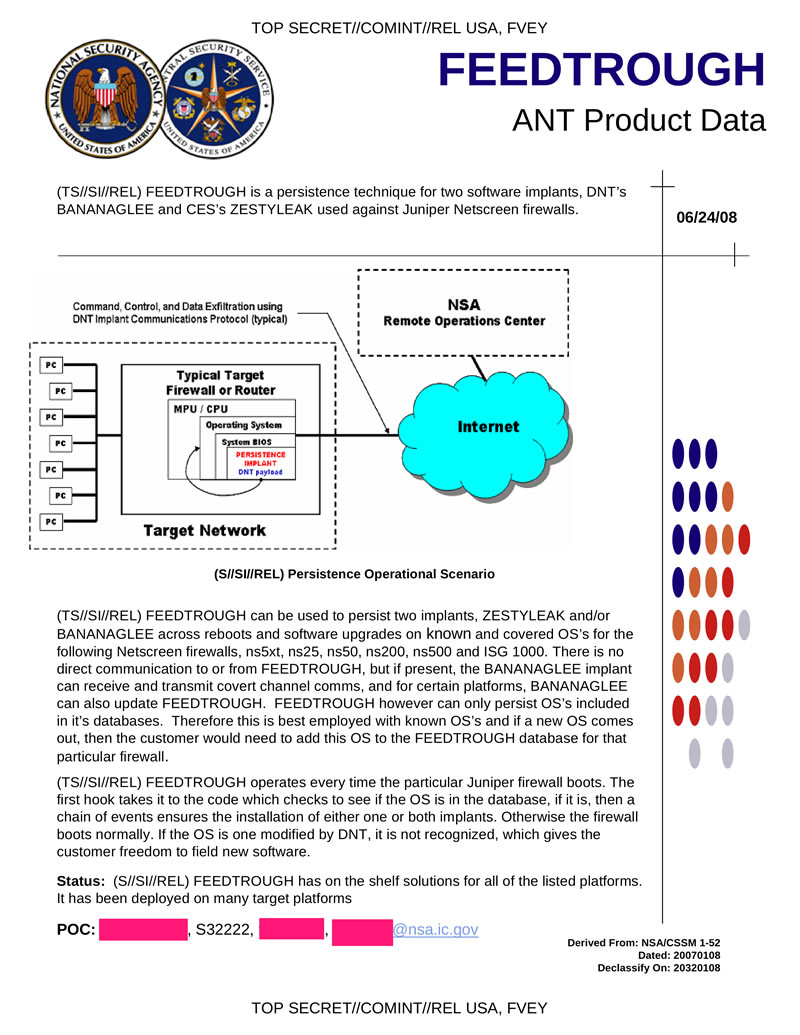

FEEDTROUGH представляет собой технику установки двух программных закладок BANANAGLEE и ZESTYLEAK используемых против файрволов Juniper Netscreen. Подвержены угрозе следующие модели Juniper: ns5xt, ns25, ns50, ns200, ns500 и ISG 1000. Метод отрабатывается при старте файрвола, если операционная система есть в базе данных, то устанавливаются закладки, в противном случае устройство загружается в обычном режиме. FEEDTROUGH сохраняется при обновлении операционной системы файрвола.

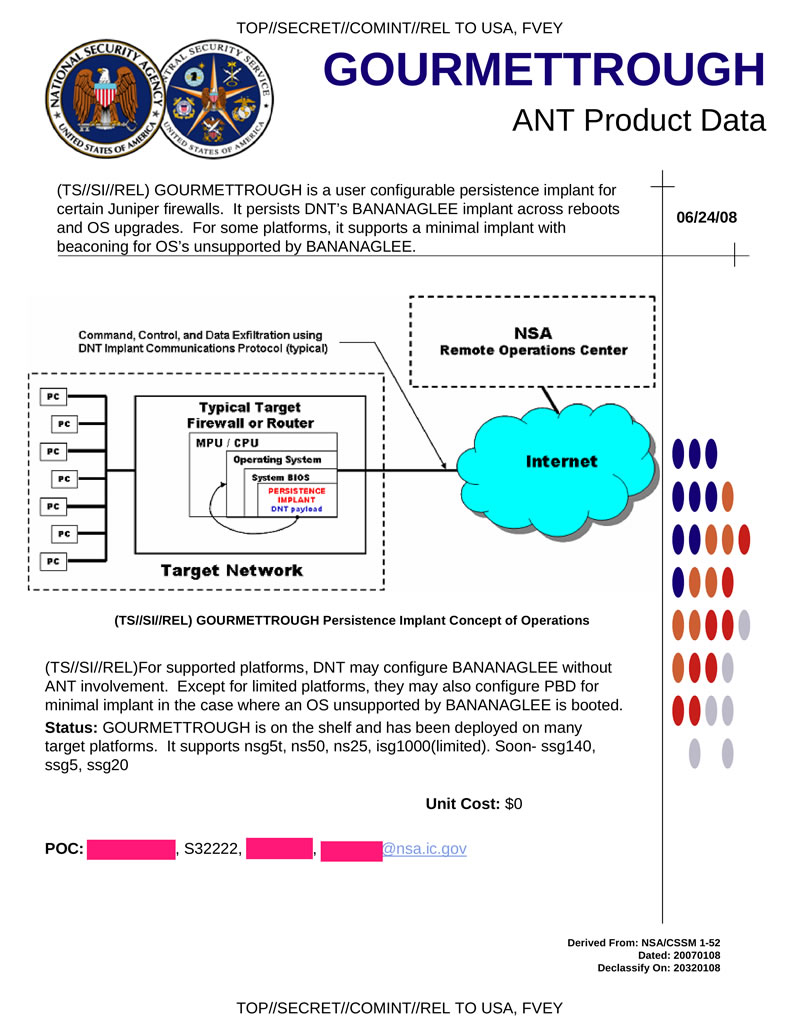

GOURMETTROUGH закладка для некоторых моделей Juniper, имеет возможностью пользовательской настройки. Она скрывает закладку BANANAGLEE и позволяет ее сохранить после перезагрузки или обновления ОС.

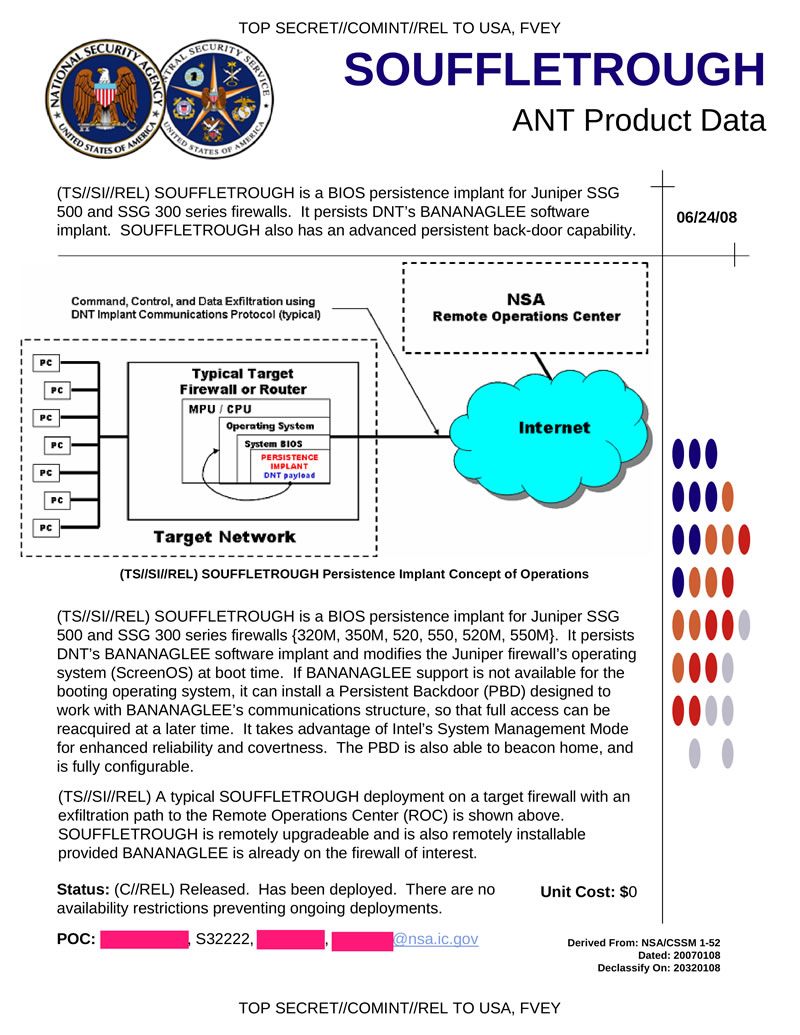

SOUFFLETROUGH закладка для BIOS файрволов Juniper SSG 500 и SSG 300 серий. Она скрывает закладку BANANAGLEE, в случае, если устройство не поддерживает добавление BANANAGLEE, открывает бэкдор. Возможны удаленное обновление и установка SOUFFLETROUGH.

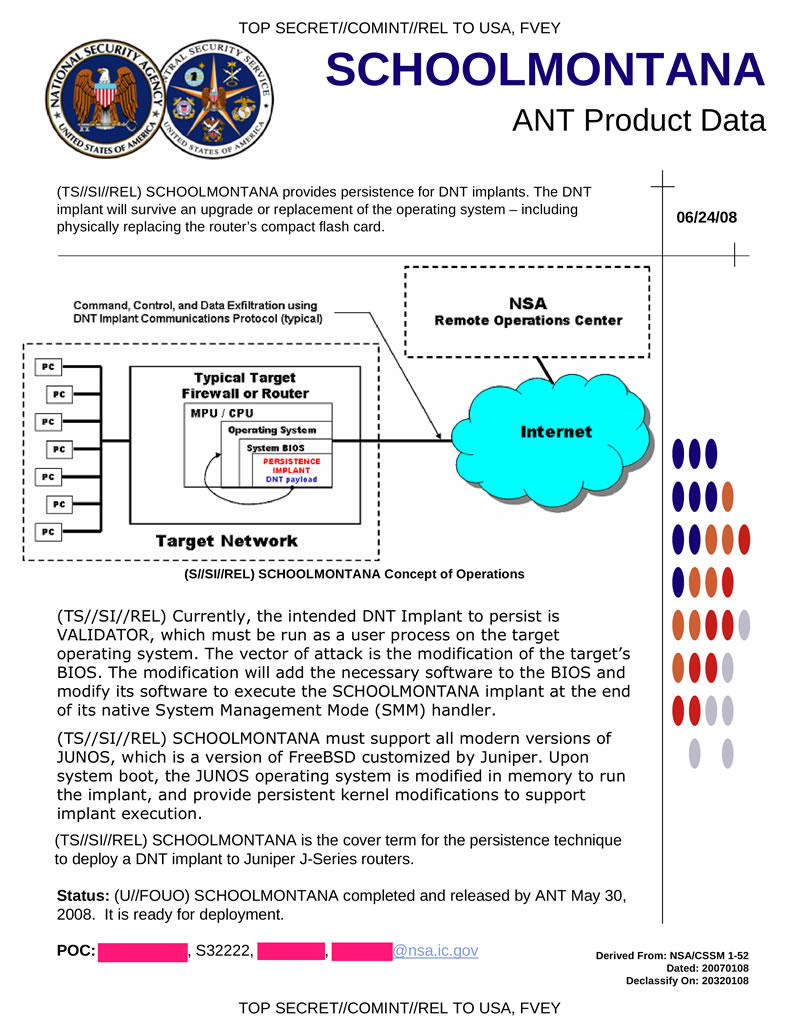

SCHOOLMONTANA обеспечивает присутствие сетевых закладок. Позволяет сохраниться закладке при обновлении и замене операционной системы, в том числе и при физической замене флеш карты роутера. Основной вектор атаки направлен на модификацию BIOS. Нацелена на роутеры Juniper J-серии под управлением операционной системой JUNOS. По сути, это бэкдор разработанный для использования под FreeBSD.

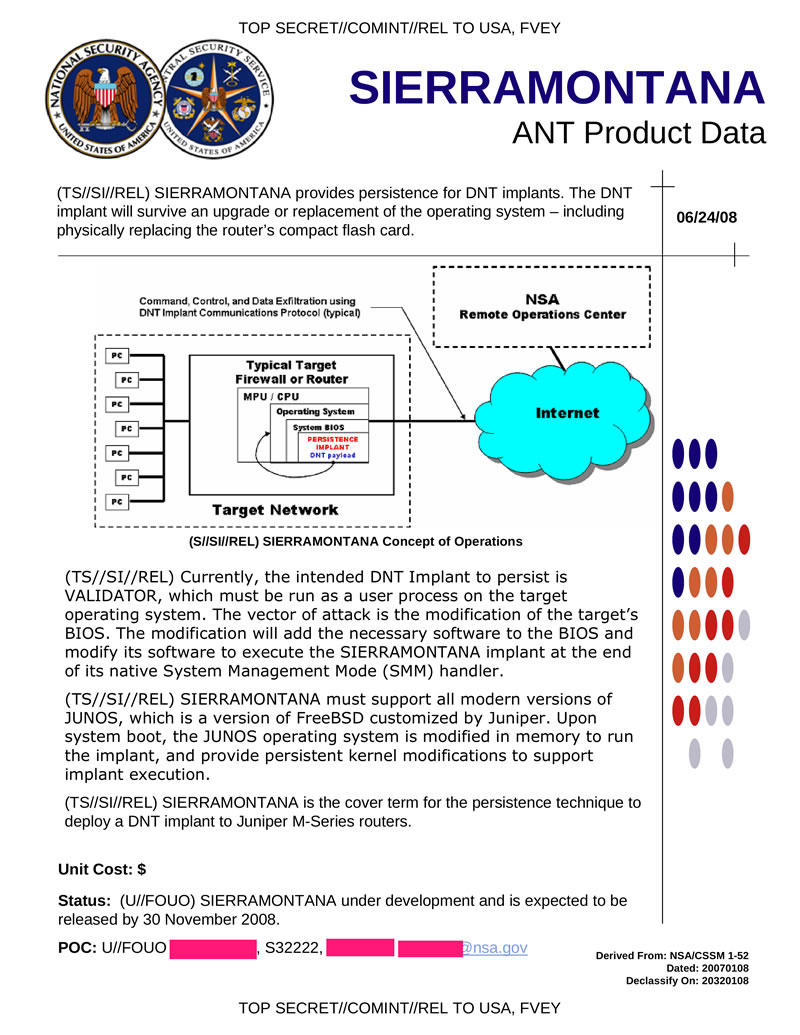

SIERRAMONTANA обеспечивает присутствие сетевых закладок в роутерах Juniper М-серии. Возможности аналогичны SCHOOLMONTANA.

STUCCOMONTANA обеспечивает присутствие сетевых закладок в роутерах Juniper T-серии. Возможности аналогичны SCHOOLMONTANA.

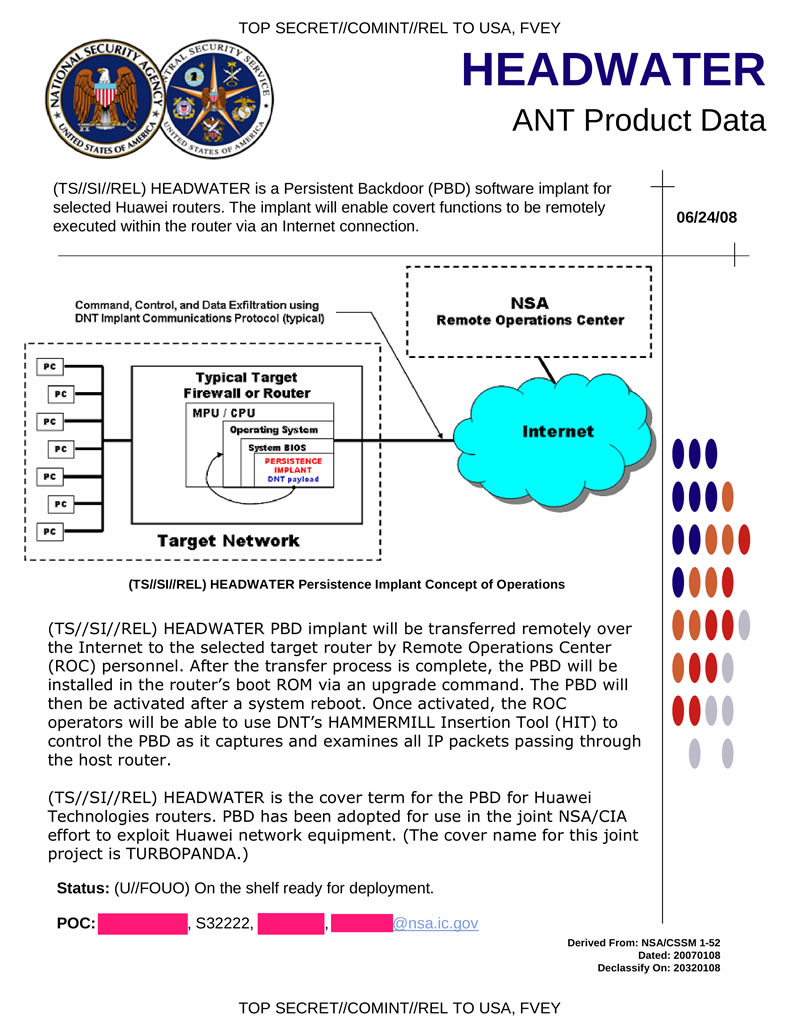

HEADWATER — бэкдор для некоторых моделей роутеров Huawei. Бэкдор устанавливается при обновлении загрузчика. Общая схема работы аналогична другим закладкам для сетевого оборудования.

Сети GSM

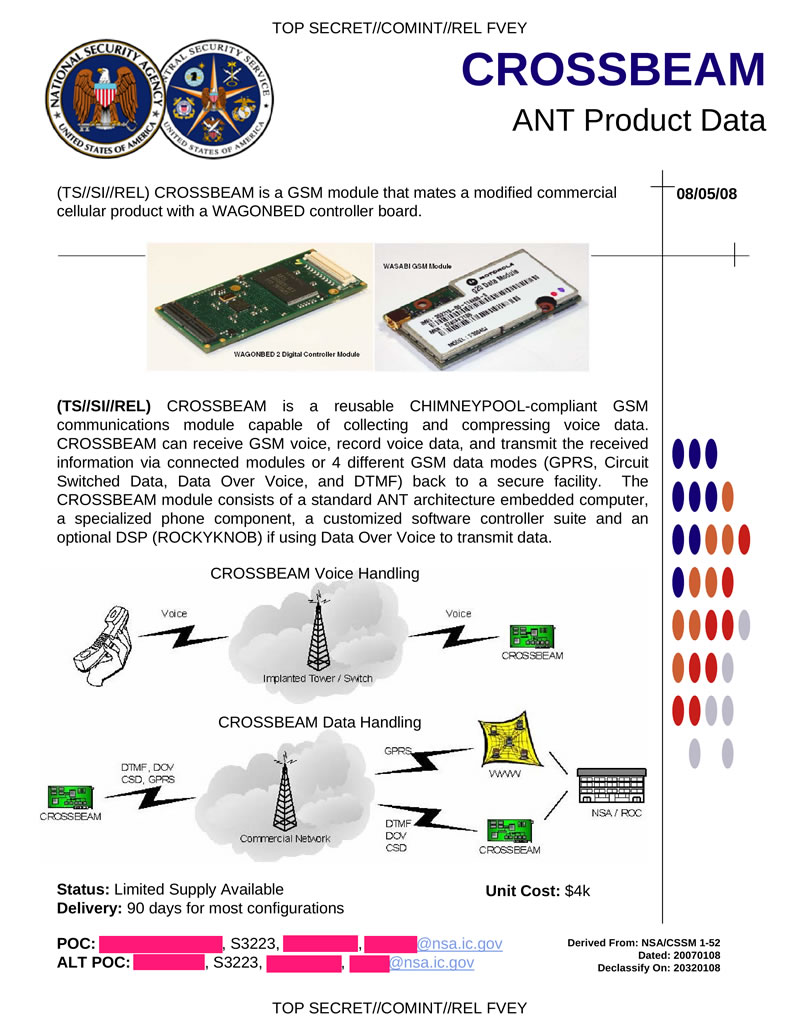

CROSSBEAM — закладка в виде GSM модуля на основе встраиваемого компьютера. Может перехватывать и записывать данные передаваемые в GSM-сетях.

CANDYGRAM — эмулятор базовой станций GSM (900, 1800, 1900), предназначенный для отслеживания расположения сотового телефона цели. Каждый раз, когда телефон цели входит в зону действия базовой станции CANDYGRAM, система посылает СМС через внешний канал на телефон наблюдателя.

CYCLONE Hx9 — эмулятор базовой станций GSM, предназначенный для проведения атак на мобильные телефоны стандарт GSM 900. Позволяет осуществлять прослушивание и перехват передаваемых данных. Дальность до 32 километров.

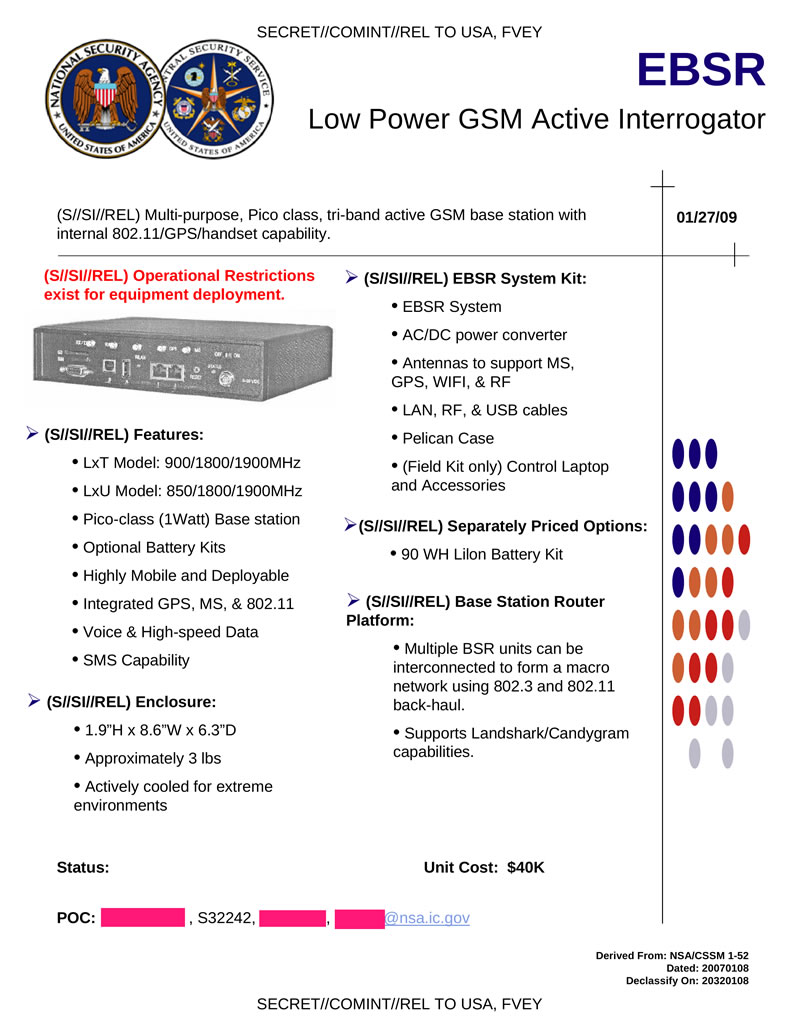

EBSR — многоцелевая трехдиапазонный активная базовая станция GSM, с низким энергопотреблением (1 Вт). Предназначена для прослушивания и перехвата передаваемых данных. Возможно объединение в макросеть нескольких таких устройств.

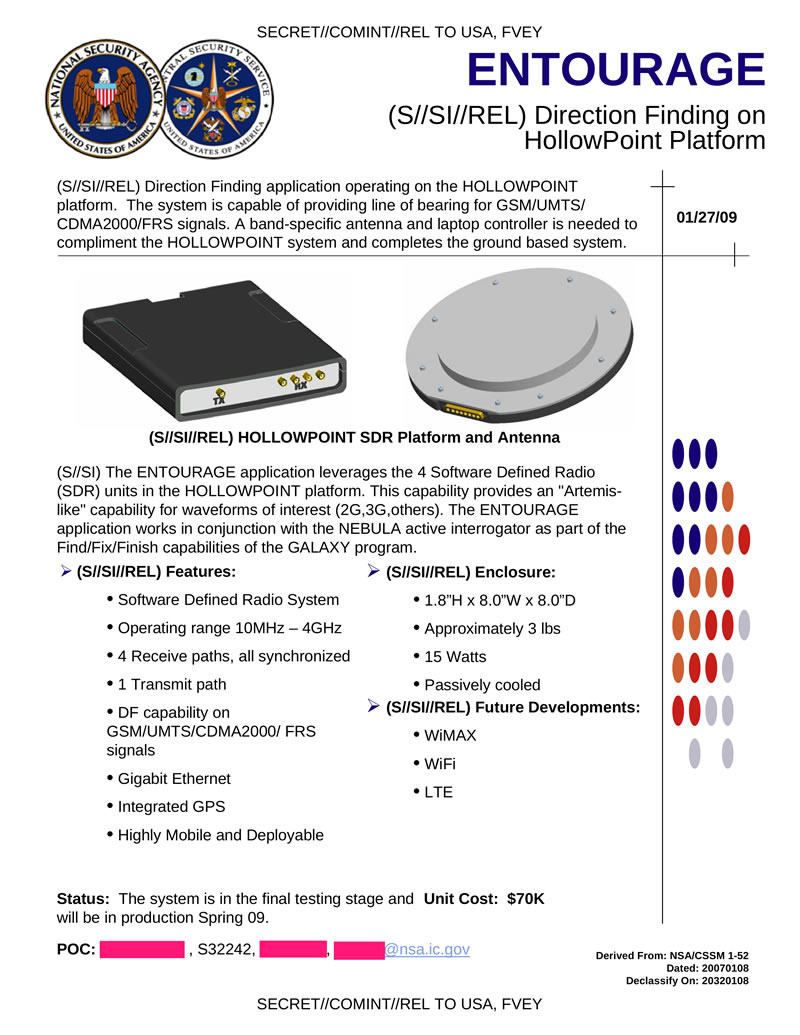

ENTOURAGE — устройство для пеленгации сигналов от мобильных телефонов стандартов GSM/UMTS/CDMA2000/FRS. Для его использования необходимы антенна нужного диапазона и ноутбук(для управления).

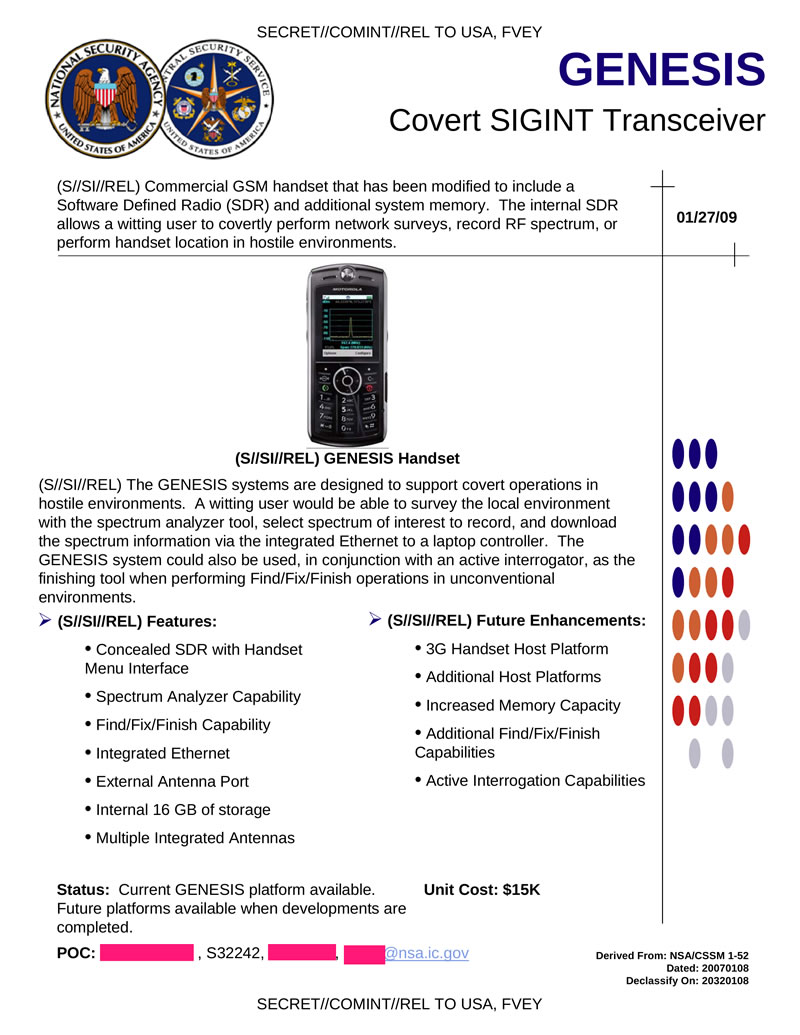

GENESIS — устройство для радиоэлектронной разведки на основе модифицированного сотового телефона стандарта GSM. Предназначено для поиска и анализа сотовых сетей, а также определения расположения телефонов целей. Имеет возможность записи радиочастотного спектра во внутреннюю память, объем которой составляет 16GB.

NEBULA — портативная базовая станция для сетей GSM, UMTS, CDMA2000. Позволяет проводить перехват голоса и данных.

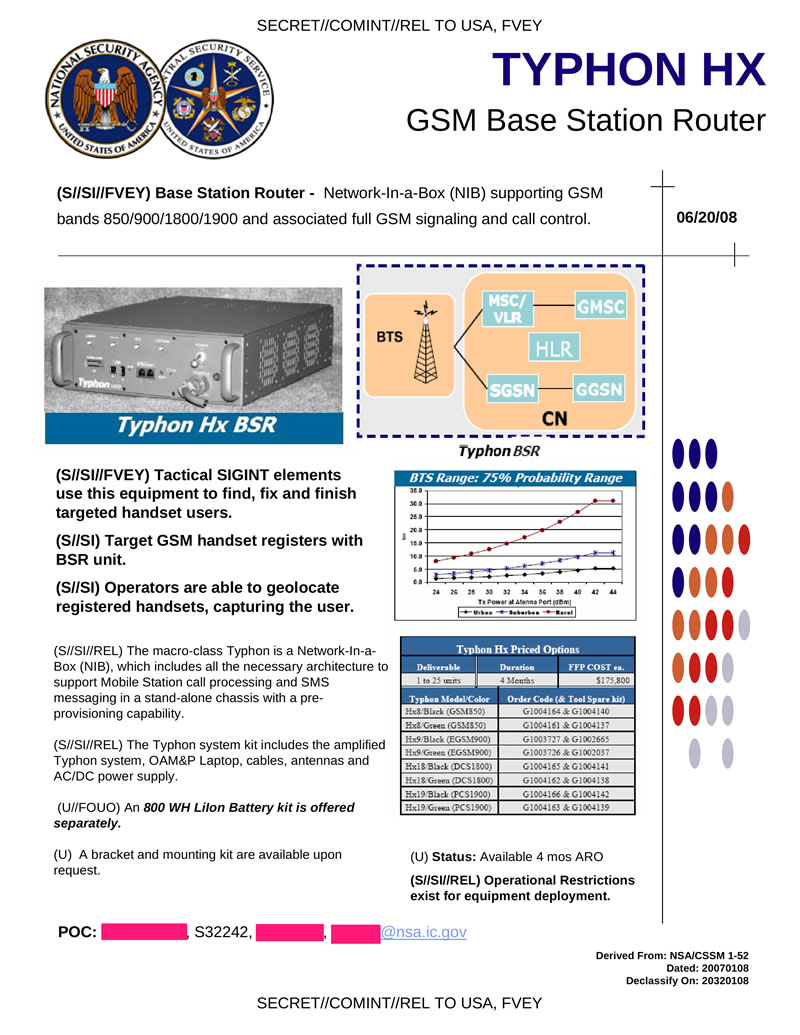

TYPHON HX — портативная базовая станция для сетей GSM (850/900/1800/1900). Имеет полную поддержку протокола GSM и управления вызовами. Тактический элемент радиоэлектронной разведки.

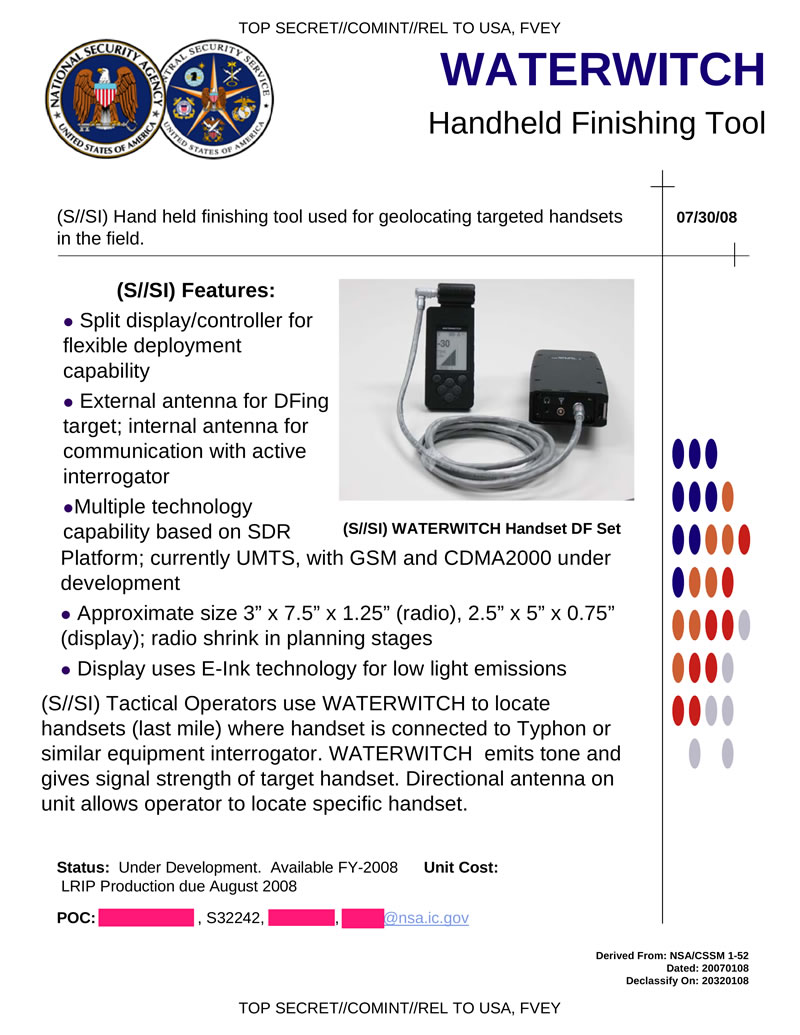

WATERWITCH — портативный прибор для определения координат целевых телефонов в радиусе действия.

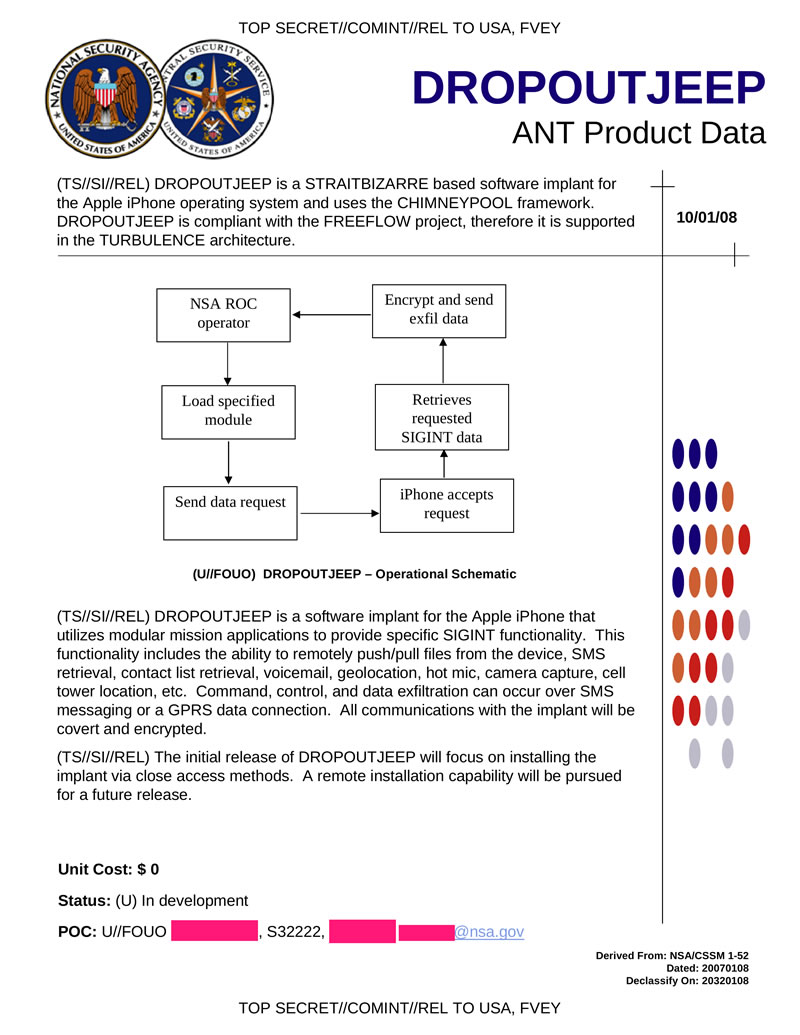

DROPOUTJEEP — программная закладка для Apple iPhone iOS прозволяет получить удаленный доступ к телефону посредством SMS или GPRS-подключения. Для установки бекдора нужен физический доступ к устройству, возможность удаленной установки запланирована в следующих релизах.

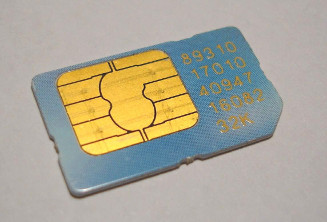

GOPHERSET — программная закладка для SIM-карт GSM. Позволяет отправить телефонную книгу, SMS и информацию о вызовах телефона цели на предопределенный номер SMS. Загрузка на карту возможна либо через USB, либо по воздуху. В обоих случаях для установки могут потребоваться ключи для доступа к SIM-карте используемые оператором сотовой связи.

MONKEYCALENDAR- программная закладка для SIM-карт GSM. Отправляет в зашифрованном виде координаты телефона цели на предопределенный номер SMS. Технология установки аналогична GOPHERSET.

PICASSO- модифицированный телефон стандарта GSM предназначенный для сбора пользовательских данных, записи звука в помещении и отслеживания(по данных о базовых станциях). Управление и передача данных осуществляется посредством SMS.

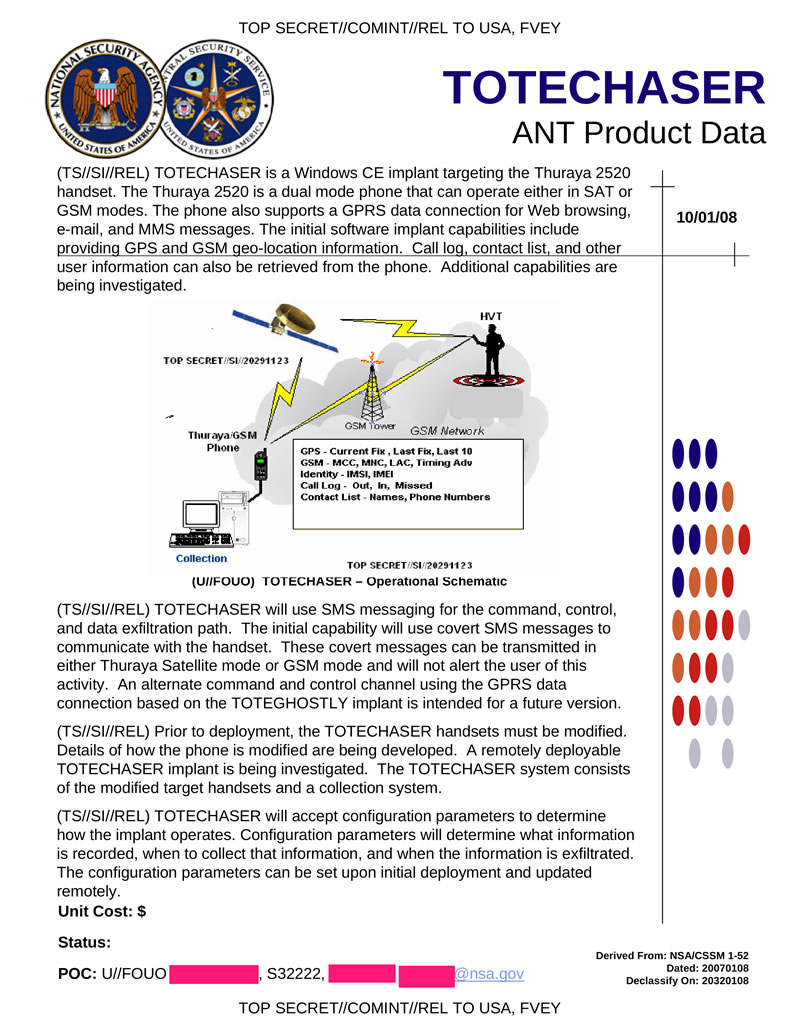

TOTECHASER — программная закладка(под Windows CE) для двухдиапазонного(спутник и GSM) телефона Thuraya 2520. Позволяет получить пользовательские данные от телефона цели через скрытые SMS через спутниковый или GSM канал.

TOTEGHOSTLY 2.0 — программная закладка для операционной системы Windows Mobile. Обладает богатым функционалом и позволяет получить полный доступ к телефону. Управление возможно как посредством SMS так и через GPRS-соединение.

Оборудование для работы в помещении

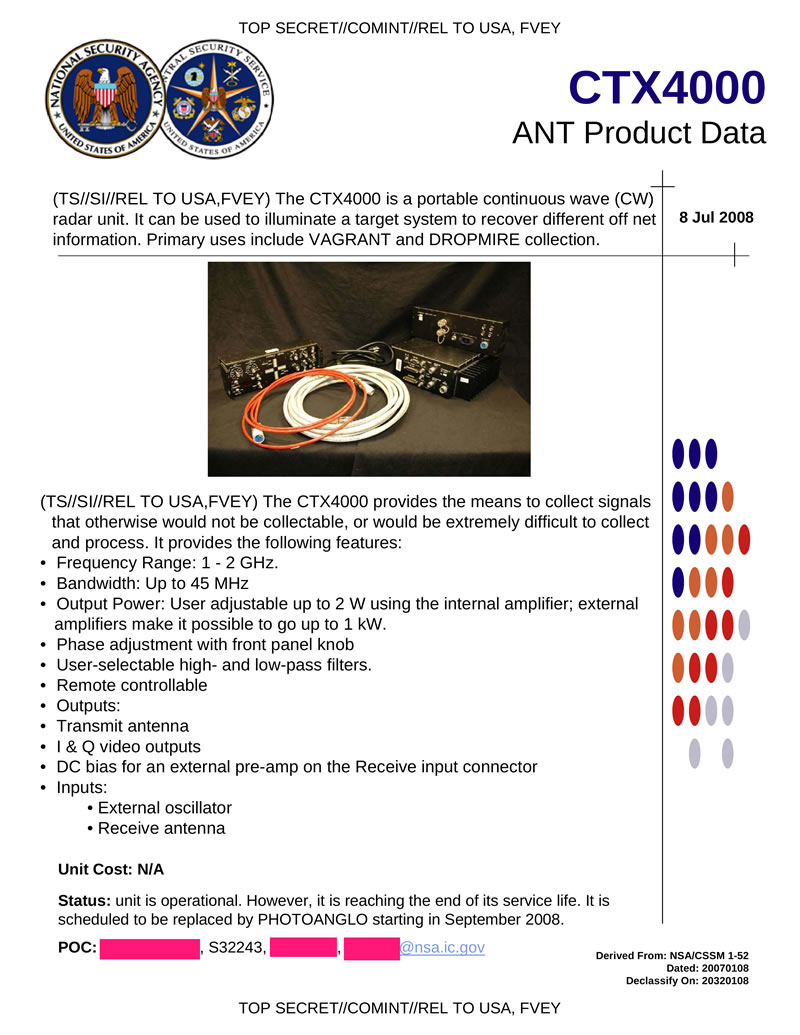

CTX4000 представляет собой портативный излучатель непрерывного действия, предназначен для подсвета целевых систем для получения данных от установленных там закладок. Предшественник PHOTOANGLO.

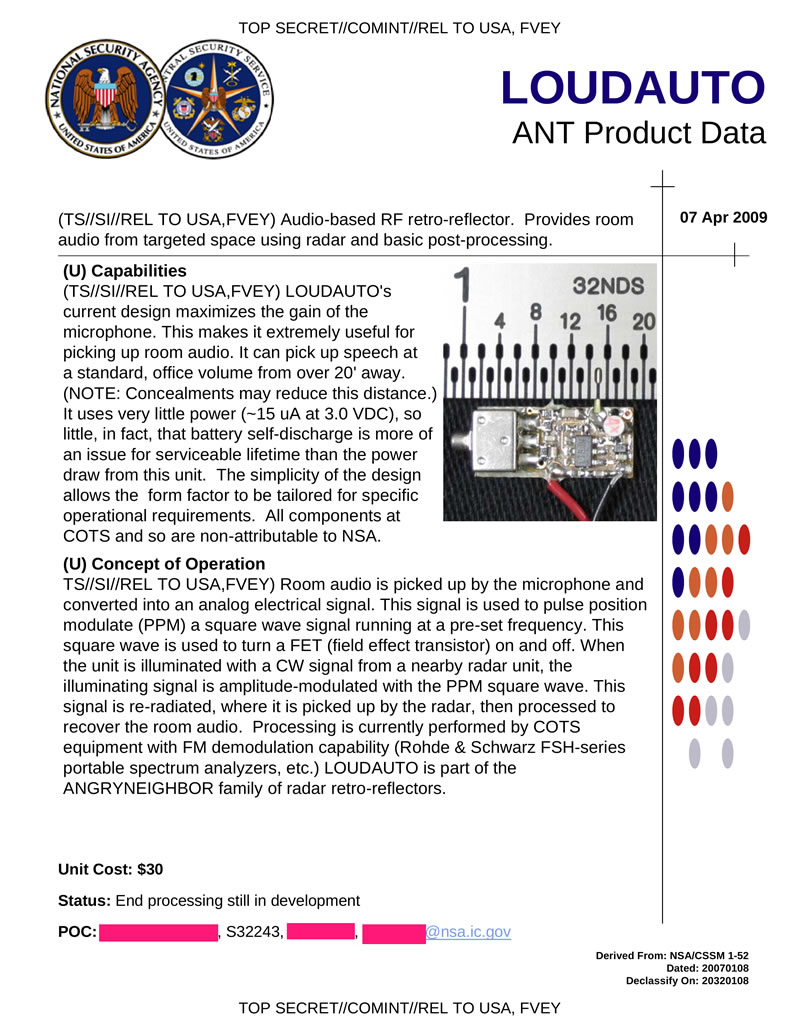

LOUDAUTO — аппаратная закладка. Срабатывает «жучек» при облучении специальным сигналом, передавая в отраженном радиосигнале звук из помещения, в котором он установлен.

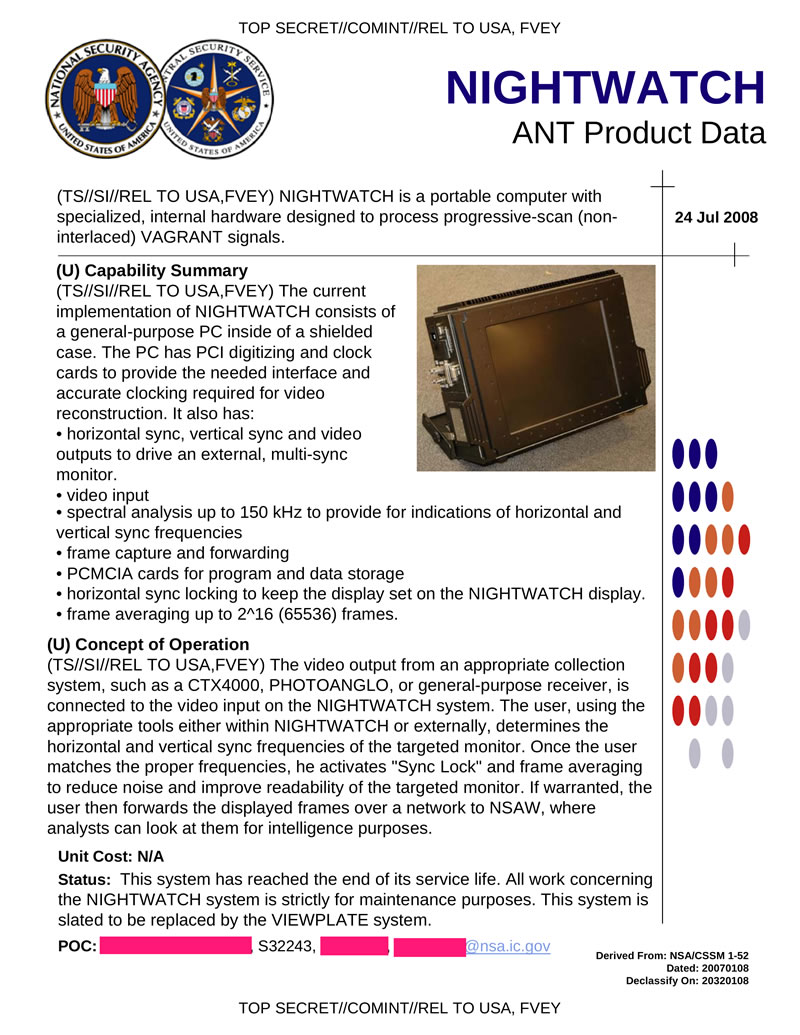

NIGTHWATCH — система на базе портативного компьютера предназначенная для обработки сигналов от монитора цели. Сигнал может поступать как от систем сбора информации(например, от CTX4000 или PHOTOANGLO при подсвете закладки в видеокабеле RAGEMASTER), так и от приемника общего назначения.

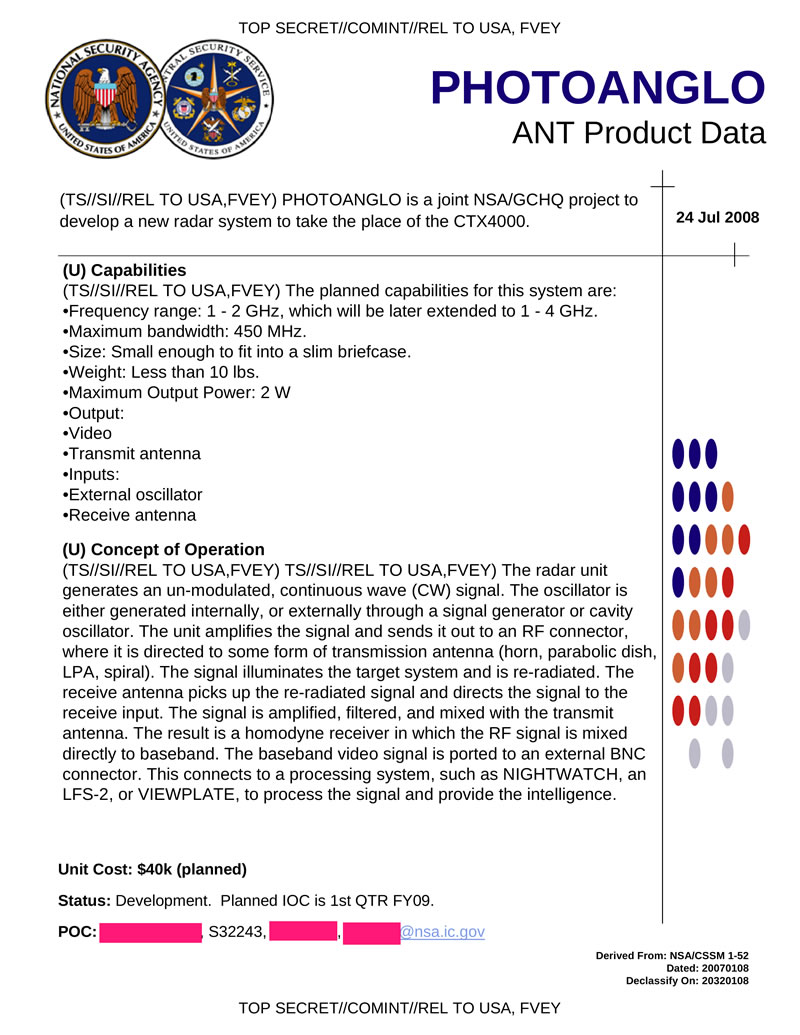

PHOTOANGLO — улучшенный излучатель непрерывного действия, предназначен для подсвета целевых систем и получения данных от установленных там закладок. Более портативен, чем CTX4000.

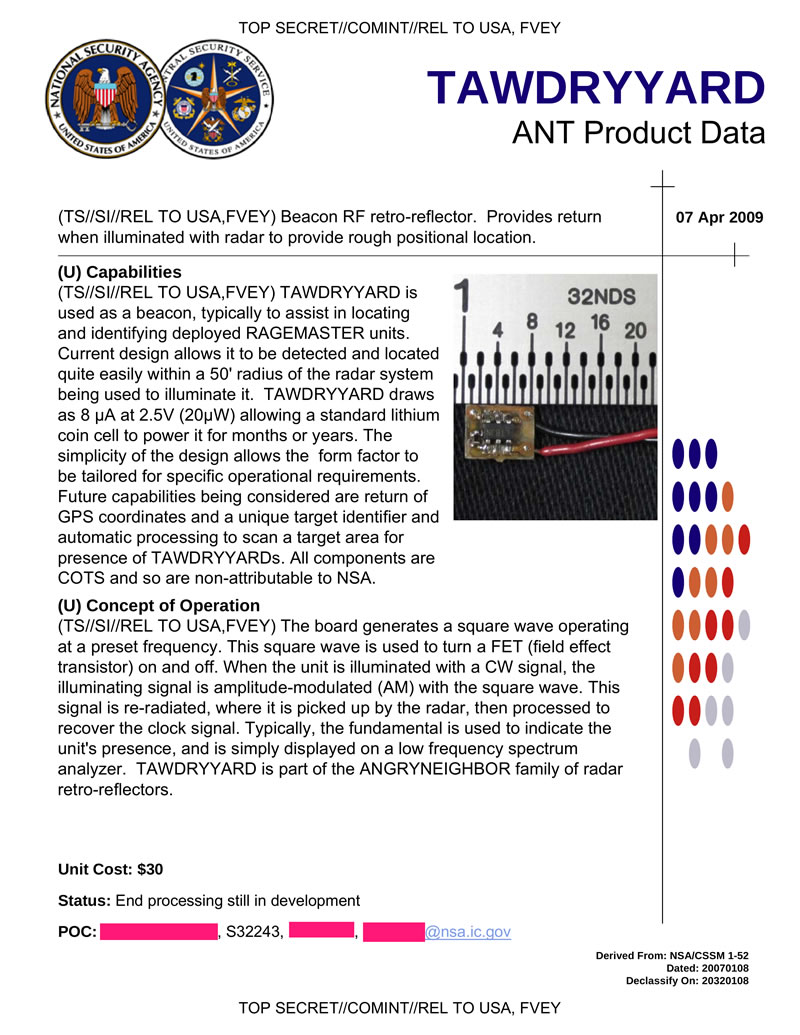

TAWDRYYARD — миниатюрный радиомаяк, срабатывает при получении радиосигнала от специализированного излучателя. Используется для поиска мест установки других закладок, таких как, например, RAGEMASTER.

По материалам FreeSnowden, LeakSource, Spiegel.
Автор: Spetros
