Недавно в журнале «Инсайд» мы рассказывали о долгосрочном архивном хранении электронных документов (ЭД), заверенных электронной подписью (ЭП). Статья была посвящена обзору различных точек зрения на организацию этого процесса и подходах к пролонгации свойств юридической значимости ЭД. В ней мы акцентировали внимание на подходе, который предусматривает формирование квитанций документа. Они представляют собой метаданные, содержащие результаты выполненных проверок, а также все необходимые атрибуты, подтверждающие юридическую значимость документа в момент проверки.
Настоящая статья более подробно раскрывает еще один подход к долгосрочному архивному хранению (ДАХ) – формирование усовершенствованной электронной подписи (УЭП), а именно ЭП в архивных форматах CAdES-A и XAdES-A.
Попробуем более подробно разобраться, как и почему архивная ЭП может продлить жизненный цикл электронных документов с ЭП. Начнем с небольшого теоретического ликбеза по типам и форматам ЭП, а затем рассмотрим на практике порядок формирования архивной ЭП продуктами разработки компании «Газинформсервис».
Немного теории
Электронная подпись типа CAdES
CMS Advanced Electronic Signatures (CAdES) — это стандарт ЭП, представляющий собой расширенную версию стандарта Cryptographic Message Syntax (CMS). Главным документом, описывающим данный стандарт, является ETSI TS 101 733 «Electronic Signature and Infrastructure (ESI); CMS Advanced Electronic Signature (CAdES)».
CAdES стал развитием CMS, в котором были исправлены такие основные недостатки предшественника, как отсутствие штампа доверенного времени создания ЭП, отсутствие типа содержимого ЭП и отсутствие возможности долгосрочного сохранения свойств юридической значимости ЭП.
Стандарт определяет несколько форматов CAdES, каждый из которых включает в себя предыдущий (в соответствии с представленной ниже последовательностью) и расширяет его:
- подписываемые данные пользователя (ЭД отправителя);
- набор обязательных подписываемых атрибутов (атрибуты называются подписанными, если генерация ЭП происходит от совокупности этих атрибутов и данных пользователя);
- значение ЭП, вычисленное для данных пользователя и подписываемых атрибутов;
- набор дополнительных атрибутов;
- набор необязательных подписываемых атрибутов.
2. CAdES-EPES (Explicit Policy-based Electronic Signature) — это формат, содержащий в себе явное указание на выбранный регламент ЭП. В CAdES-EPES добавляется подписываемый атрибут signature-policy-identifier, который определяет идентификатор выбранного регламента ЭП. Подписывая этот идентификатор, отправитель явно указывает, что он применил определенный регламент при её создании. Соответственно, получатель должен осуществить проверку ЭП по тому же регламенту.
3. CAdES-T (Timestamp) — это формат ЭП типа CAdES, в который добавлено поле для фиксации доверенного времени.
4. В CAdES-C (Complete) содержится полный наборо проверочных данных. Она отличается от CAdES-T добавлением неподписываемых атрибутов complete-certificate-references и complete-revocation-references.
Первый атрибут содержит идентификаторы всех сертификатов, используемых при проверке ЭП. Второй атрибут содержит идентификаторы сертификатов из списка отозванных сертификатов (Certificate Revocation Lists, CRL, СОС) и/или ответы, полученные по протоколу проверки актуального статуса сертификатов (Online Certificate Status Protocol, OCSP).
Включение этих атрибутов облегчает получение сведений о сертификатах ключей проверки ЭП, которые необходимы получателю для проверки ЭП, так как при этом данные о действительных и недействительных сертификатах уже будут содержаться в самой ЭП.
5. CAdES-X (Extended) — это формат ЭП типа CAdES, включающий в себя следующие подформаты, включаемые в тип CadES-C:
- CAdES-X Long — формат долгосрочной расширенной ЭП, который добавляет атрибуты certificate-values и revocation-values. Они представляют собой полные данные сертификатов и СОС, необходимых для проверки подписи CAdES-C даже если их исходный источник недоступен и исключает возможность утери этой информации.
- CAdES-X Type 1 — добавляет атрибут time-stamp, который содержит штамп времени на всей подписи CAdES-C. Это обеспечивает целостность и наличие доверенного времени во всех элементах ЭП. Тем самым, этот атрибут позволяет защитить сертификаты, СОС и ответы, полученные по протоколу OCSP, информация о которых записана в ЭП (актуален при компрометации ключа центра сертификации, ключа издателя СОС или ключа сервиса OCSP).
- CAdES-X Type 2 — добавляет в CAdES-C штамп времени, но не на всю ЭП, а только на полные ссылки на сертификаты и СОС.
6. CAdES-X Long Type 1 — этот формат ЭП представляет собой объединение формата CAdES-X Long и CAdES-X Type 1
7. CAdES-X Long Type 2 — этот формат ЭП представляет собой объединение формата CAdES-X Long и CAdES-X Type 2.
8. CAdES-A (Archival) — это формат ЭП типа CAdES, сформированный на основе CAdES-X Long Type 1 или Type 2 путём добавления одного или нескольких атрибутов archive-time-stamp, представляющих собой архивные штампы времени (Рисунок 1). Именно этот формат ЭП используется для архивации долгосрочных ЭП и обеспечения ДАХ при условии возможной проверки юридической значимости хранимого ЭД на длительном временном промежутке (так называемая «интероперабельность во времени»).
Архивная форма ЭП CAdES-A состоит из следующих элементов:
- полный набор проверочных данных (CAdES-С);
- значения сертификатов и СОС (CAdES-X Type 1 или CAdES-X Type 2), если они используются;
- подписанные данные пользователя и дополнительный архивный штамп времени, примененный ко всем данным.

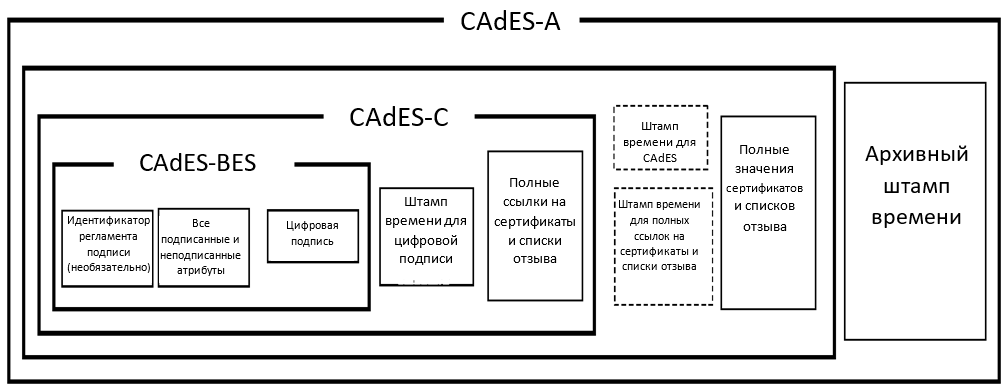

Рисунок 1 – Схема формирования ЭП в формате CAdES-A
Вопросы организации ДАХ связаны не только с ограниченным сроком действительности пользовательского сертификата, установленным российским законодательством в 1 год 3 месяца, но и модификациями криптографических алгоритмов, что в свою очередь обусловлено ухудшением свойства их стойкости в связи с развитием методов криптоанализа и вычислительной отрасли.
Поверх ЭП в формате CAdES-A может быть наложен дополнительный штамп времени, что защитит ее содержимое при выявлении уязвимостей используемых криптографических хеш-функций, при взломе используемых криптографических алгоритмов и при компрометации ключей. При этом не стоит забывать, что последовательность штампов времени может предоставить защиту от подделки ЭП при условии, что эти штампы были применены до компрометации ключа службы штампов времени. Таким образом, ЭП в формате CAdES-A позволяет сохранить её подлинность на очень большие периоды времени, а периодическая простановка архивных штампов обеспечит возможность проверки ЭП при обновлении криптографичексих стандартов.
Также важно отметить, что дополнительные данные, необходимые для создания описанных выше форм архивной ЭП, передаются как неподписанные атрибуты, связанные с отдельной ЭП за счет размещения в поле unsignedeAttrs структуры SignerInfo. Таким образом, все атрибуты архивной ЭП являются неподписанными за счет чего не нарушается ее математическая корректность.
Представим все, что было описано выше, в более наглядном табличном виде:
Сравнительный анализ форматов ЭП типа CAdES
Электронная подпись типа XAdES
XML Advanced Electronic Signatures (XAdES) — это стандарт ЭП, представляющий собой расширенную версию стандарта XML Digital Signature (XMLDSig). Главным документом, описывающим данный стандарт, является ETSI EN 319 132-1 «Electronic Signature and Infrastructure (ESI); XAdES digital signatures».
Аналогично ЭП типа CAdES, для ЭП типа XAdES определено несколько форматов, каждый из которых включает в себя предыдущий (в соответствии с представленной ниже последовательностью) и расширяет его:
- XAdES-BES (Basic Electronic Signature)
- XAdES-EPES (Explicit policy electronic signatures)
- XAdES-T (Timestamp)
- XAdES-C (Complete)
- XAdES-X (Extended Validation Data)
- XAdES-X-L (Extended Long Term)
- XAdES-A (Archival)
Подробно отличия каждого последующего в списке формата от предыдущего расписывать не будем, поскольку оно в точности повторяет описание для CAdES, предполагая «обогащение» подписанной структуры аналогичными полями и атрибутами. Основные отличия сведем сразу в табличную форму:

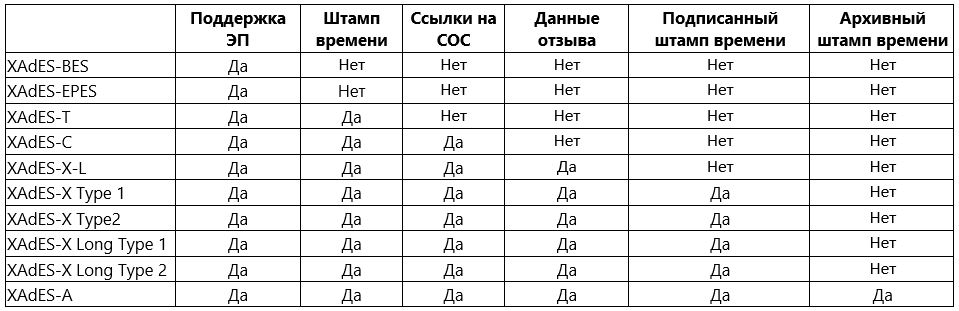

Сравнительный анализ форматов ЭП типа XAdES
Новые возможности продуктов Litoria по обеспечению ДАХ
Программный комплекс (ПК) «Litoria Desktop 2» — разработка компании «Газинформсервис», которая предоставляет пользователю возможность полного отказа от бумажного документооборота и перехода к электронному юридически значимому и конфиденциальному взаимодействию. Формирование и проверка УЭП в формате CAdES-A уже доступны пользователям программного комплекса, начиная с релиза 2.2.3. Таким же форматом ЭП заверяет квитанции, а также выполняет их проверку ПК Службы доверенной третьей стороны «Litoria DVCS» в релизе 5.2.2.
Рассмотрим, процесс формирования архивных УЭП на базе данных продуктов.
1. С помощью «Litoria Desktop 2» сформируем УЭП на электронный документ, который будем передавать в «СДТС «Litoria DVCS» для формирования квитанции:

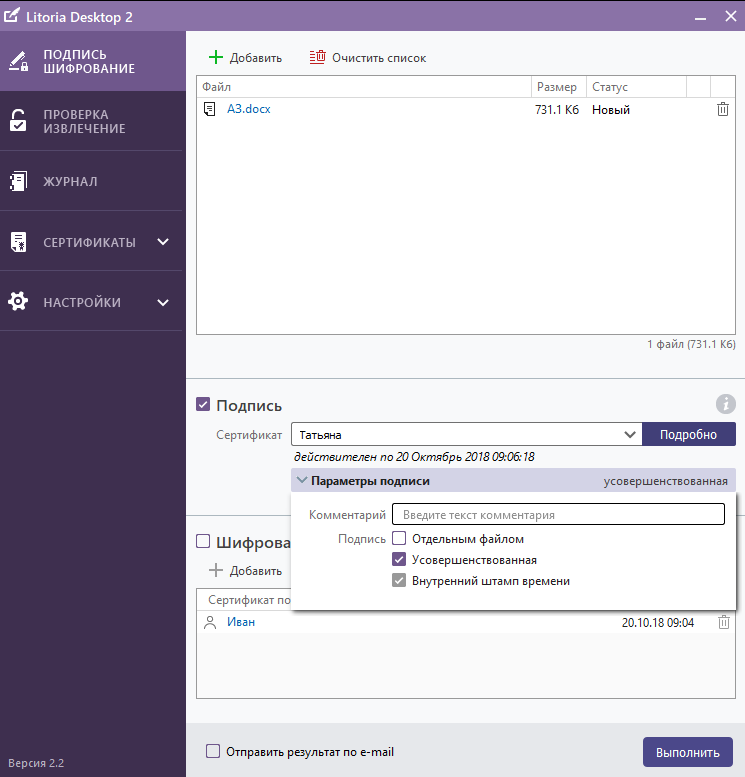

Рисунок 1 – Формирование УЭП с помощью ПК «Litoria Desktop 2»
Подробную информацию о сформированной УЭП можно посмотреть через вкладку «Проверка и извлечение». Мы видим, что сертификат подписанта действителен по 20 октября 2018 года (рисунок 2), а сертификат сервера TSP, который собственно добавил в подпись штамп времени и сделал ее усовершенствованной (Рисунок 3), — до 22 декабря 2032 года.

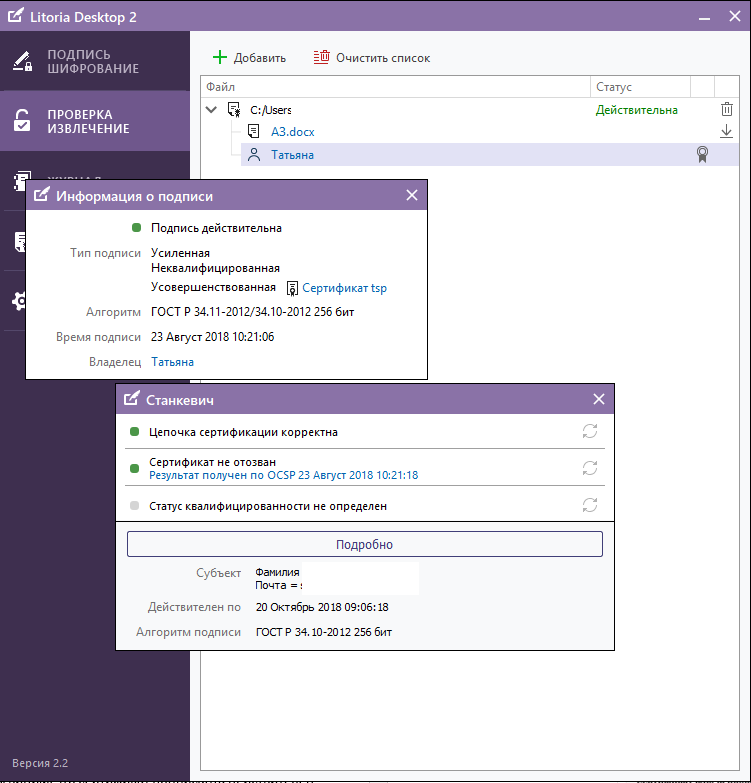

Рисунок 2 – Отображение информации об ЭП в интерфейсе ПК «Litoria Desktop 2» (сертификат пользователя)

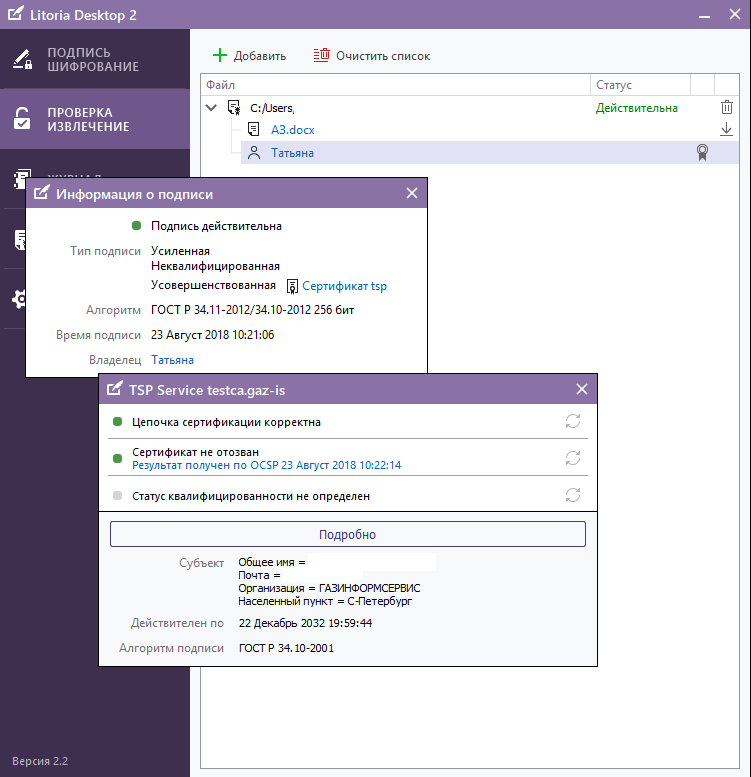

Рисунок 3 –Отображение информации об ЭП в интерфейсе ПК «Litoria Desktop 2» (сертификат сервера TSP)
В свою очередь действительность УЭП, которой заверен ЭД, определяется сроком действительности сертификата сервера штампов времени. Но здесь стоит обратить Ваше внимание, что для статьи мы использовали тестовый неаккредитованный УЦ и тестовый TSP, для которых были выпущены неквалифицированные сертификаты. В российских реалиях срок действительности квалифицированного сертификата сервера штампов времени не должен превышать 15 лет.
А что же нам делать, когда документ должен храниться более 15 лет? Как раз тут вступает в игру архивный формат ЭП, проставляемой на квитанции (с помощью ПК «СДТС «Litoria DVCS»).
2. Зайдем в личный кабинет пользователя ПК «СДТС «Litoria DVCS» и отправим подписанный ЭД для формирования квитанции о проверке (Рисунки 4, 5).

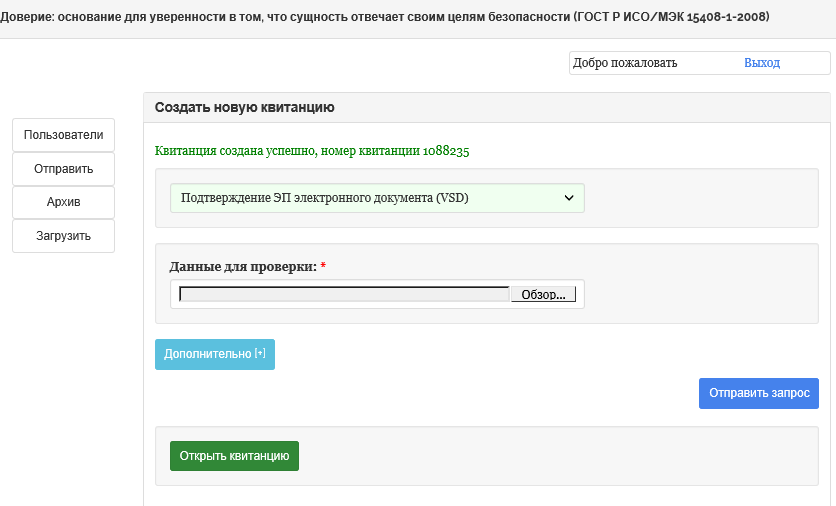

Рисунок 4 – Формирование квитанции на ЭД в ПК «СДТС «Litoria DVCS»

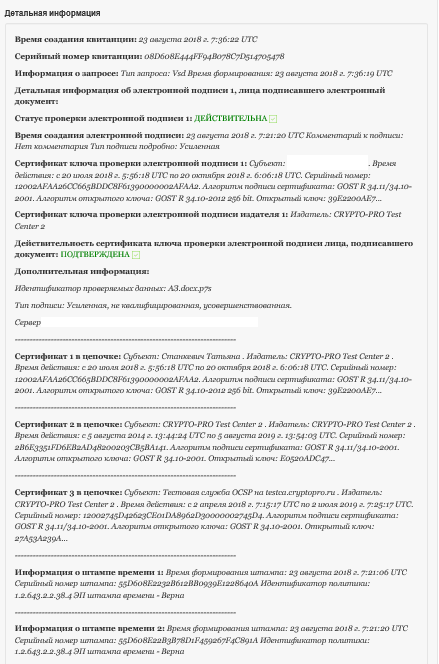

Рисунок 5 – Детальная информация по квитанции в ПК «СДТС «Litoria DVCS»
Проверка ЭД выполнена, квитанция сформирована. Теперь комплекс в автоматизированном режиме будет выполнять анализ действительности каждой из хранимых квитанций, которая определяется сроком действия сертификата сервиса штампов времени, и по наступлении события окончания его действия, квитанции будут перевыпускаться, т.е. формируется цепочка юридически значимых документов «исходный ЭД – квитанция 1 – квитанция 2 — …. – квитанция n»
Подпись в формате CAdES-A с помощью ПК «Litoria Desktop 2»
Рассмотрим упомянутый второй, пока что механизированный, способ формирования ЭП в формате CAdES-A посредством ПК «Litoria Desktop 2».
1. Запускаем ПК «Litoria Desktop 2», формируем УЭП уже известным способом
2. Заходим в директорию «Архивное хранение», в папку «edsArch» копируем наш подписанный ЭД и запускаем утилиту Gis.ArchUpgrade (установка проходит в процессе инсталляции комплекса в соответствующей директории, указанной пользователем, Рисунок 6)

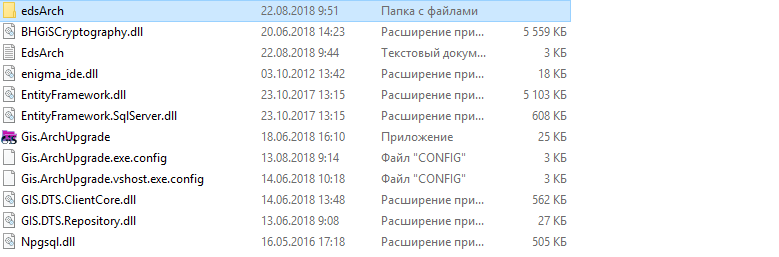

Рисунок 6 – Подготовка ЭД к формированию ЭП в формате CAdES
3. По завершении процедуры на экране у пользователя в консоли будет выдано соответствующее уведомление (рисунок 7).

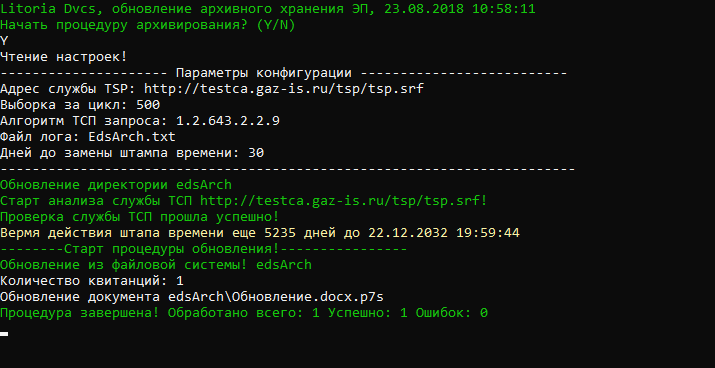

Рисунок 7 – Успешное формирование УЭП в формате CAdES-A
Еще раз подчеркнем, что формат подписи CAdES-A предполагает добавление в исходную ЭП неподписанных атрибутов, что не нарушает математической корректности исходной ЭП.
4. Теперь переходим в папку «edsArch» и сформированный по итогу работы утилиты файл проверяем в ПК «Litoria Desktop 2» (Рисунки 8, 9, 10).

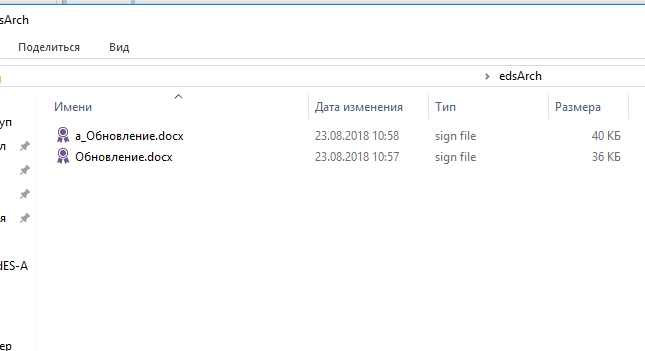

Рисунок 8 – Сформированный утилитой Gis.ArchUpgrade файл с архивной подписью

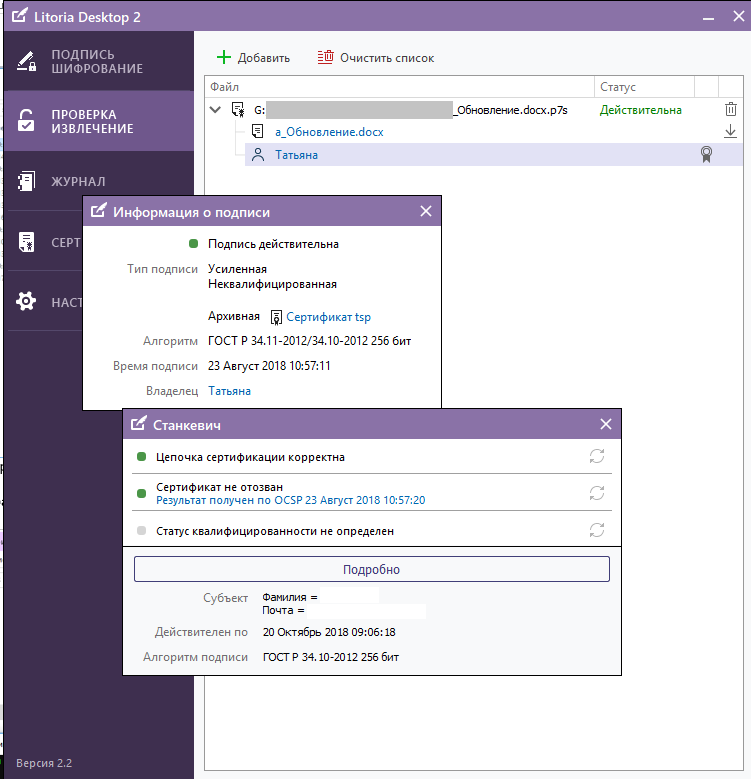

Рисунок 9 – Результаты проверки архивной ЭП в ПК «Litoria Desktop 2» (сертификат пользователя)

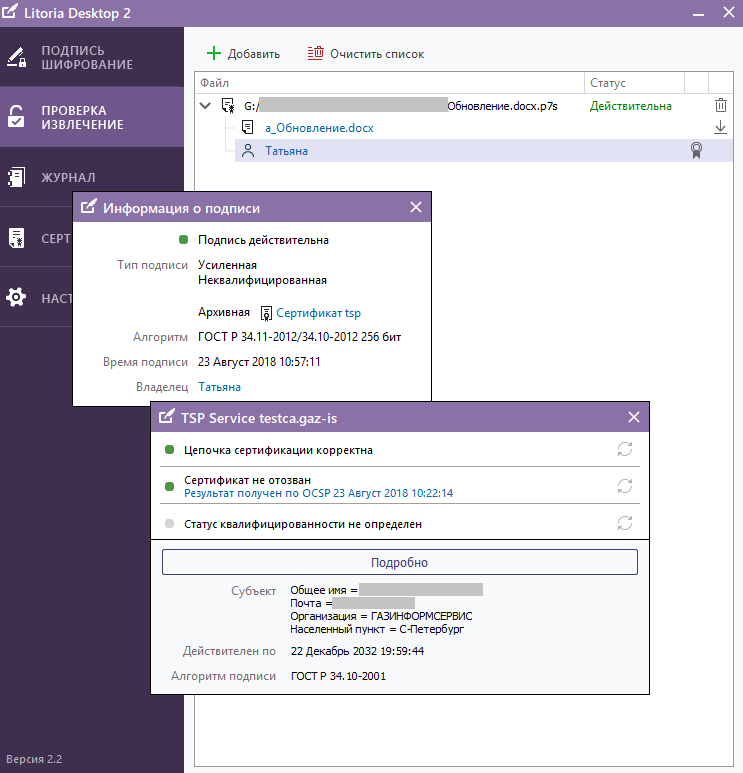

Рисунок 10 – Результаты проверки архивной ЭП в ПК «Litoria Desktop 2» (сертификат сервиса TSP)

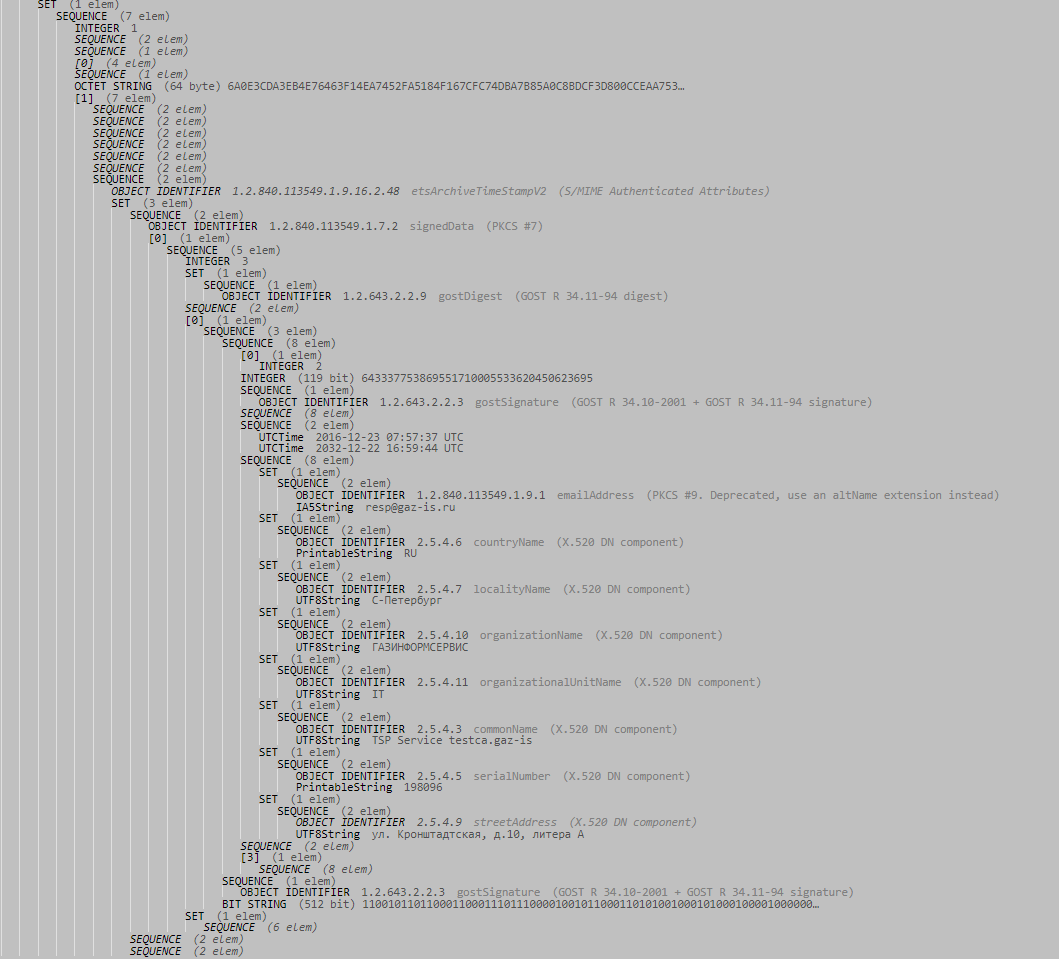

И в завершение — фрагмент кода ASN.1 архивного штампа времени:
Таким образом, на сегодняшний день уже есть жизнеспособные варианты для обеспечения полного жизненного цикла электронных юридически значимых документов, требующих долгосрочного хранения. Более подробную информацию о продуктах, призванных решить обозначенную задачу, Вы можете узнать на сайте компании-разработчика или обратившись в отдел продаж по телефону 8(812) 677-20-53, email: salespo@gaz-is.ru.
