В продолжение первой части статьи про настройки слайсера 3D принтер VS Axe (Dota2), давайте рассмотрим настройки поддержек.

Переходим к настройке раздела Support material – Поддержки. Самый «серьезный» пункт в случае, когда модель нуждается в поддержках, и здесь нужно быть очень аккуратным.

3D принтер VS Axe (Dota2) Ч.2 - 1

Поддержки – это печатаемые конструкции, изначально не являющиеся частью самой 3D-модели и служащие в качестве вспомогательной опоры для отдельных выступающих и нависающих элементов фигуры.

Generate support material – функция для выбора — использовать или не использовать поддержки. Включайте эту опцию только для моделей с сильно выступающими или висящими в воздухе элементами.

В случае с Аксом (прим. Axe — герой Dota 2), в каком бы положении я ни печатал его, без даже самых минимальных поддержек тут не обойтись.
Overhang threshold – порог свеса. Устанавливается угол свеса модели, при превышении которого будут использоваться поддержки; угол задается относительно вертикальной оси. Приведу несколько примеров и рекомендаций исходя из опыта.

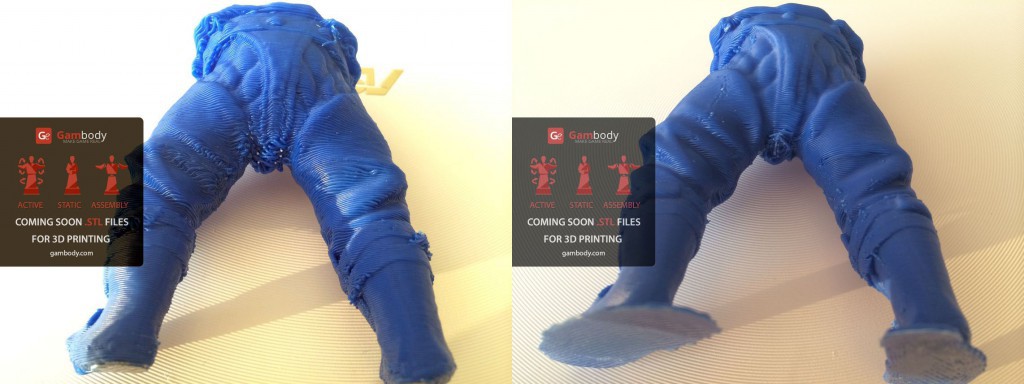

Вначале я печатал ноги Акса, в положении стоя, без поддержек и с заданной высотой слоя в 0.3мм. Затем, напечатал те же ноги Акса, в положении стоя, но уже с поддержкой — выставив порог свеса 90 градусов, с высотой слоя 0.2мм. Вот что получилось:

1.FEET — LAYER HEIGHT 0.3ММ
2.FEET — LAYER HEIGHT 0.2ММ

3D принтер VS Axe (Dota2) Ч.2 - 2

Если быть более конкретным, то отличие в качестве, которое вы видите на фото связано больше со снижением высоты слоя нежели в присутствии 90 градусных поддержек. Изначально я немного не угадал с углом, его нужно было уменьшить всего лишь до 80-85 градусов, что позволило бы иметь большее количество поддержек и они были бы крепкими и устойчивыми. В итоге поверхность в «межножье» была бы качественной и глаже. Поэтому, в случае с печатью ног Акса стоя, необходимо ставить угол в 85 градусов или чуточку меньше.

В варианте печати ног Акса в положении лежа все будет куда проще. Дело в том, что с поддержками качество итоговой модели значительно лучше. Идеальный вариант, когда поддержки с самого начала до конца печатаются на плоте. Не желательно, чтоб поддержка начинала печататься на внешней части модели.
К примеру, в положении стоя, поддержки будут создаваться уже на ступне чтобы поддержать в будущем колено, и чем меньше угол вы поставите тем больше будет поддержек создаваться на самой модели.
А вот в положении лежа все наши поддержки будут независимыми от модели. В лежачем положении угол поддержек можем смело указывать 45 градусов.

Еще один параметр без которого не обойтись — Pattern – шаблон, по которому будет происходить печать поддержек и плота. Я использовал rectilinear – прямые линии. Этот патерн наиболее удобен для поддержек и его очень легко отделять от готовой напечатанной модели.

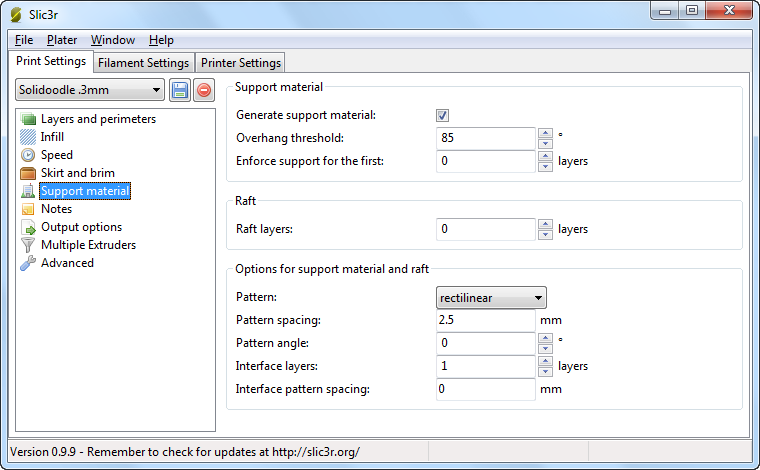

Закрепляем все наши «мучения» последним параметром Interface layers – количество пропущенных слоев между объектом и материалом поддержки.
Увеличение этого параметра используется для упрощения отделения поддержек от модели. Излишне высокое значение этого параметра может привести к деформации, печатаемых с использованием поддержек элементов. А отсутствие значения приведет к тому, что вы с трудом сможете отделить поддержку от модели, а если все таки и удастся отделить ее, то внешний вид модели все равно оставит желать лучшего!

Рекомендую использовать 1 пропущенный слой.

3D принтер VS Axe (Dota2) Ч.2 - 3

На этом все настройки раздела Print Settings заканчиваются. Все остальное в данном разделе я оставил без изменений, со всеми заданными преднастройками в профиле Solidudle .3мм.

Настройки двух остальных разделов — уже относятся к материалу и к самому 3д принтеру который вы используете.

Хочу отметить несколько моментов:

1. не забывайте указывать правильную температуру екструдера и printbeda, которую использует ваш 3д принтер. Это раздел Filament Settings.

2. не забывайте указывать правильные размеры вашего printbed’a и расположение точки центра вашего printbed’a. Это раздел Printer Settings.

После настройки необходимых конфигураций Slicer’a, закрываю окно и возвращаюсь к софту Repetier-Host.

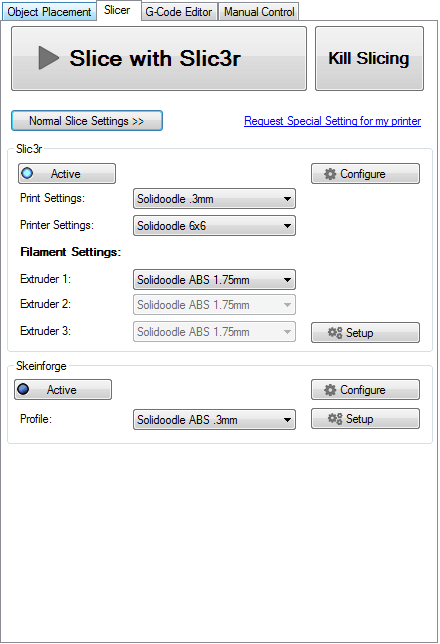

Обязательно необходимо убедится, что возле каждого поля указан тот профиль, для которого мы вносили и сохраняли изменения. Разные случаи бывали, ну вы меня понимаете.

Вот так должно все выглядеть:

3D принтер VS Axe (Dota2) Ч.2 - 4

Если все указано правильно нажимаю «Slice with Slic3r».

Процесс слайса может занять от 1 минуты и до… затянуться на пару тройку часов — это нормально. Все зависит от размера печатаемой модели, от настроек что вы указали для Слайсера (высота слоя, поддержки, заполнение модели), и от возможностей вашего «железного друга»- ПК. В моем случае все заняло до 2 минут, напомню, что размер модели был уменьшен в 2 раза (75x75) + ssd винт, 8 гб оперативной памяти, и при не огненно-мощном процессоре Intel Core i3 2.13 GHz.

После того как закончили «слайсить» модель и получили "g-code", приступаем непосредственно к самой печати модели.

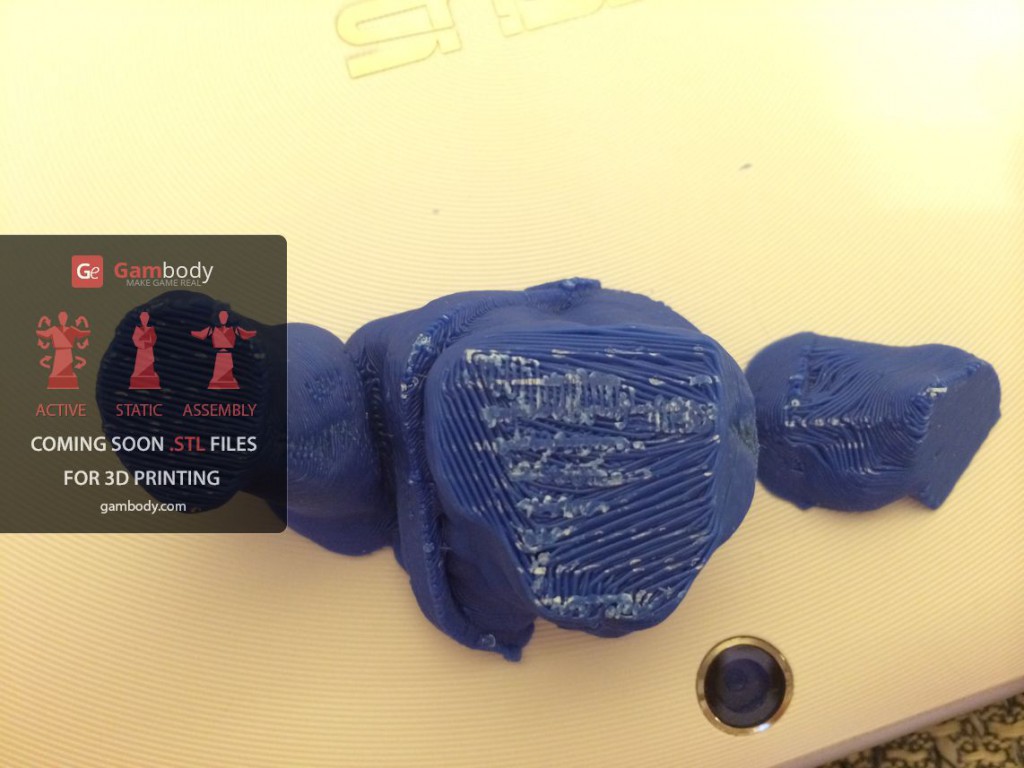

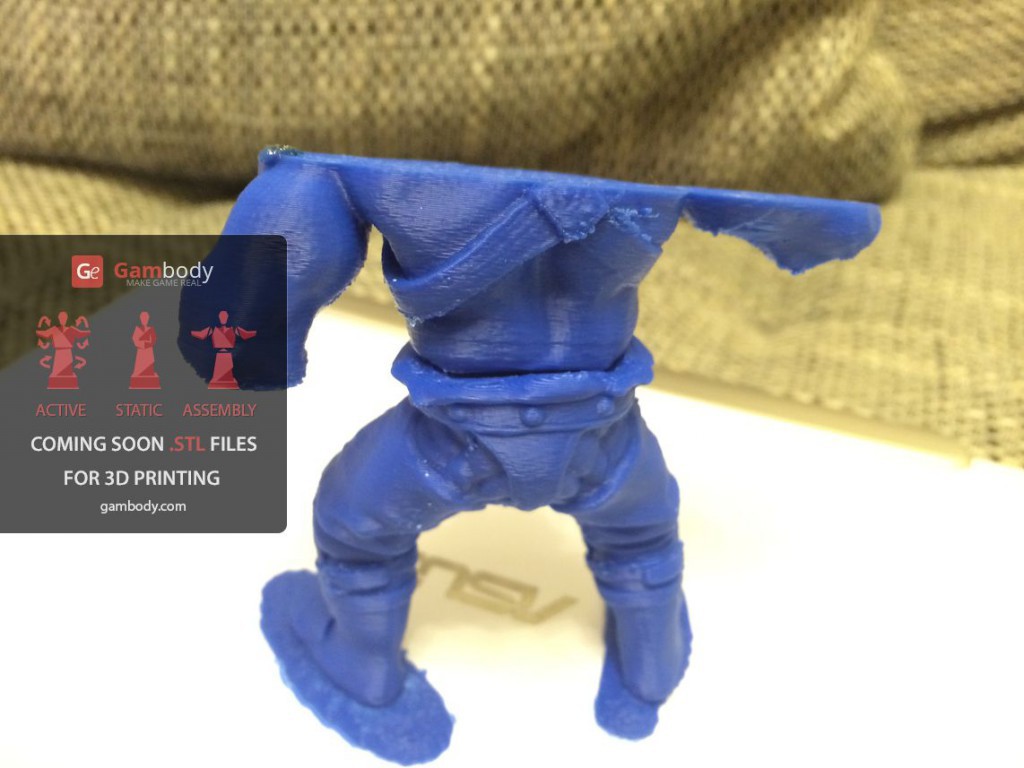

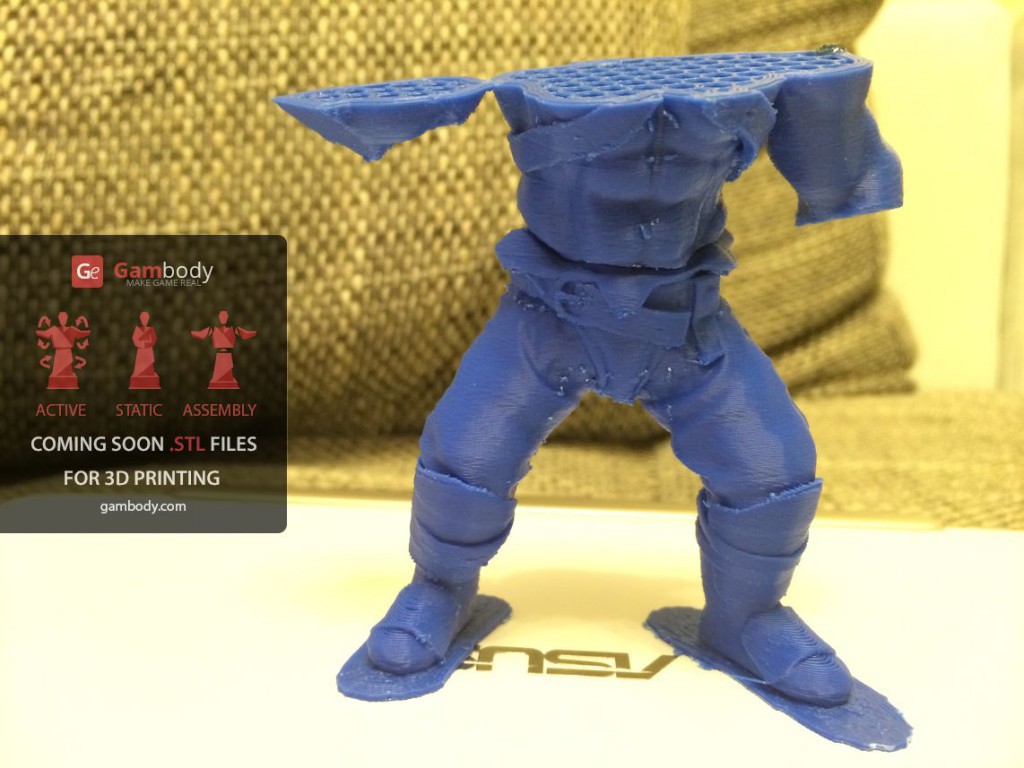

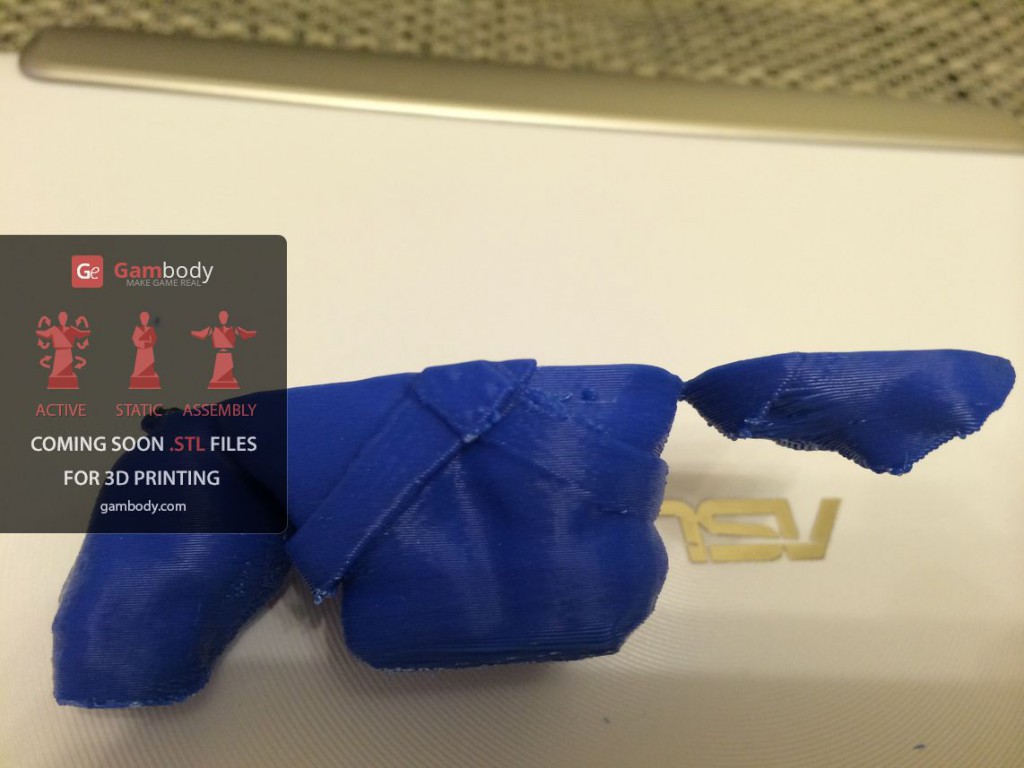

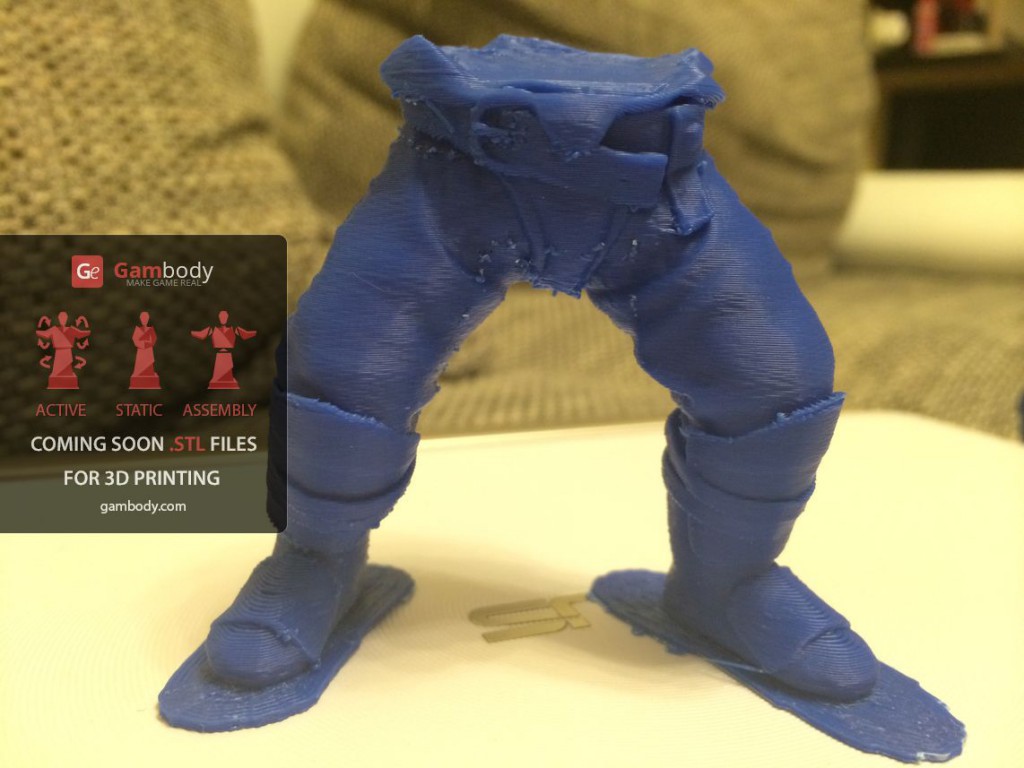

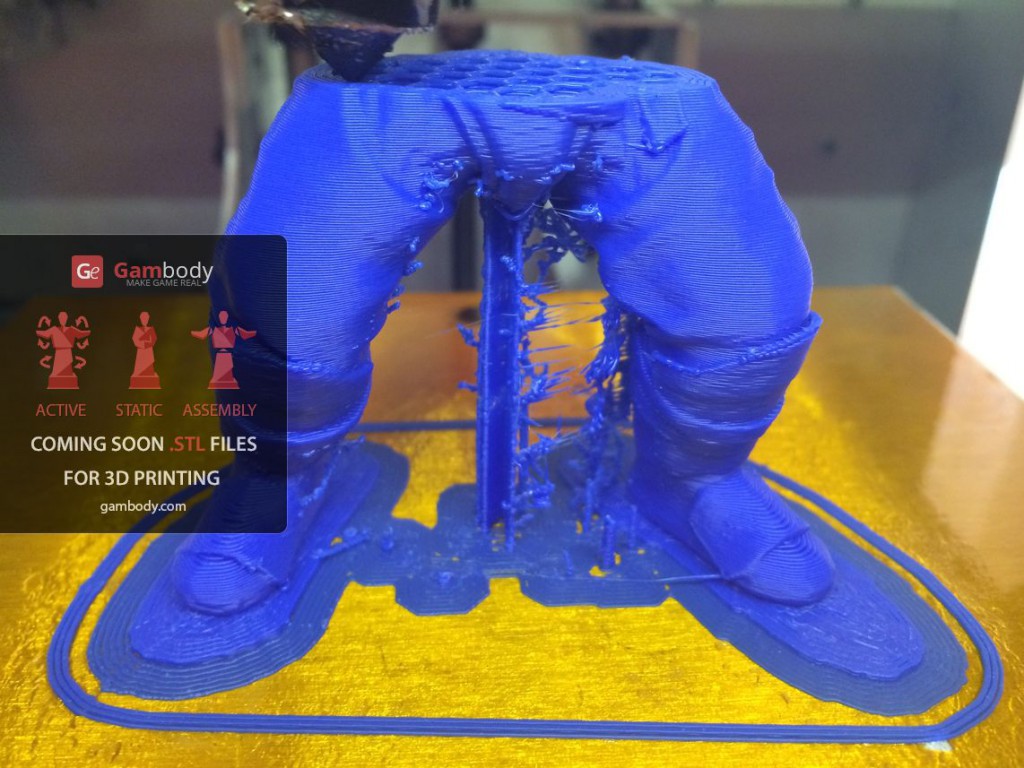

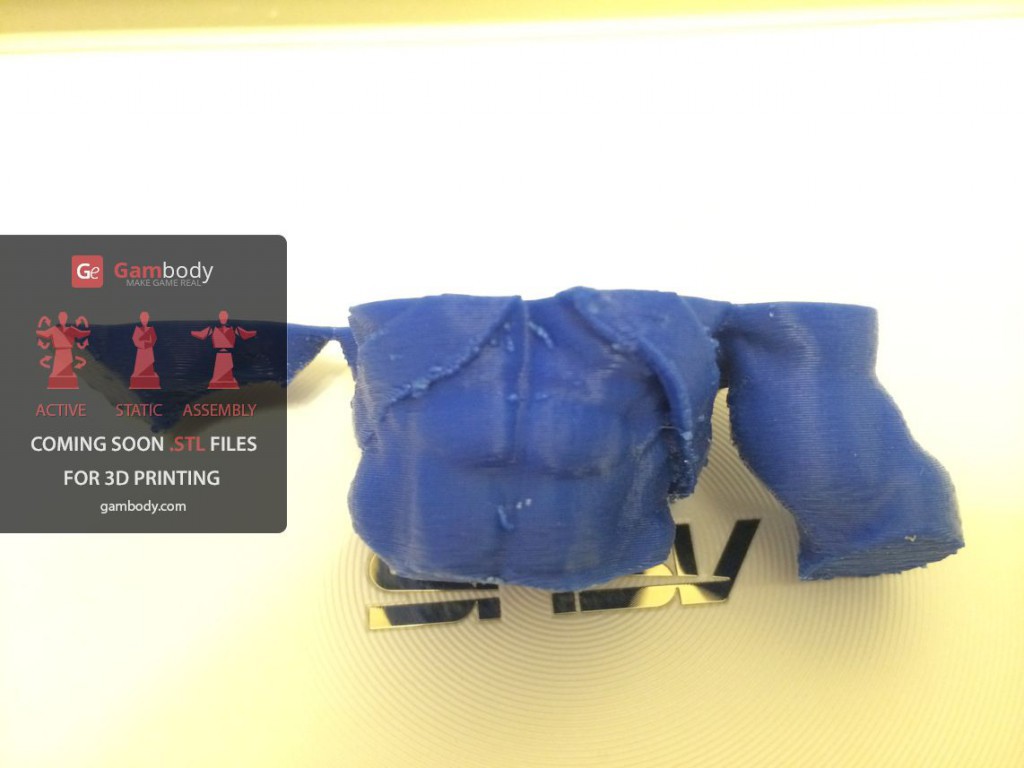

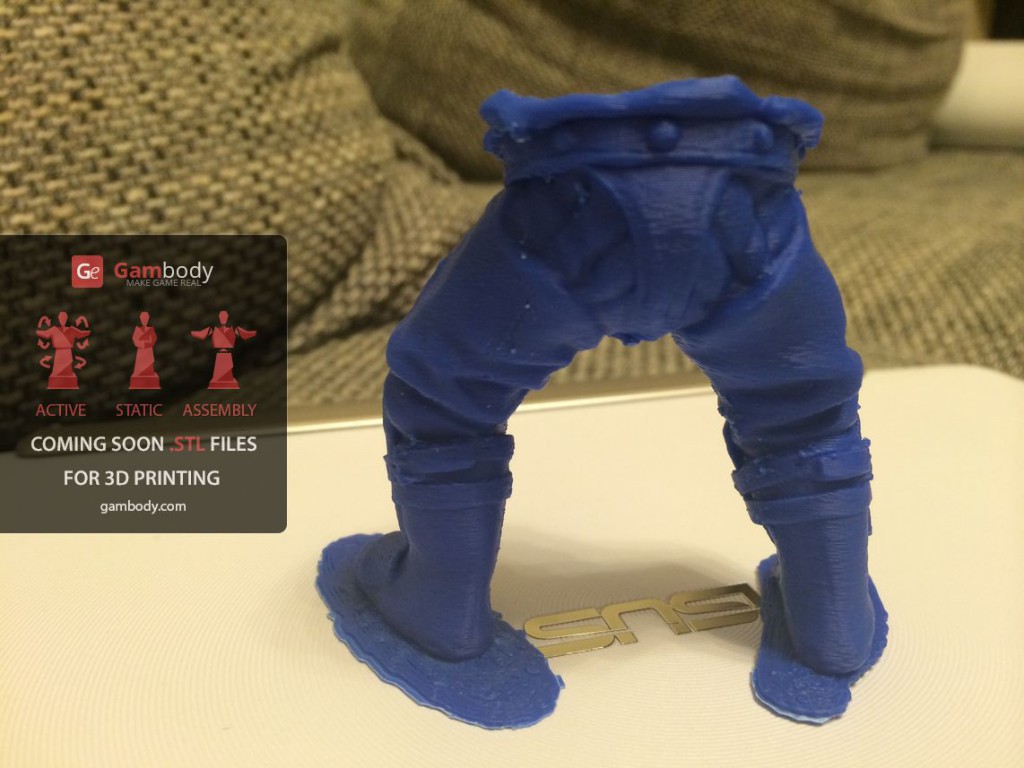

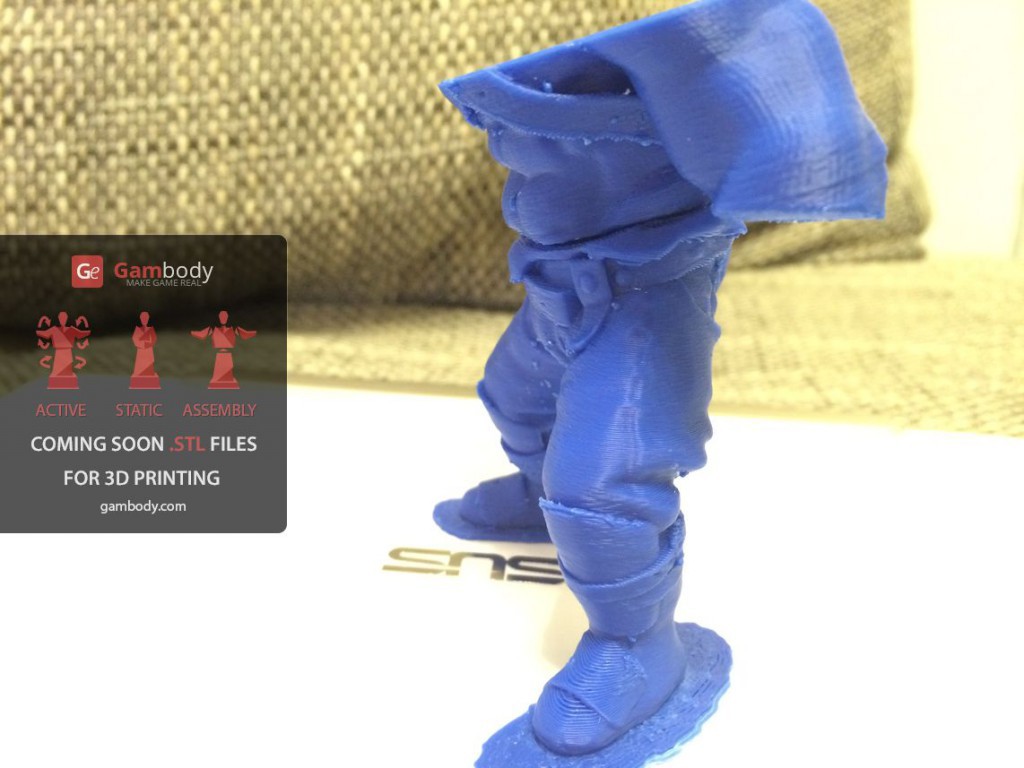

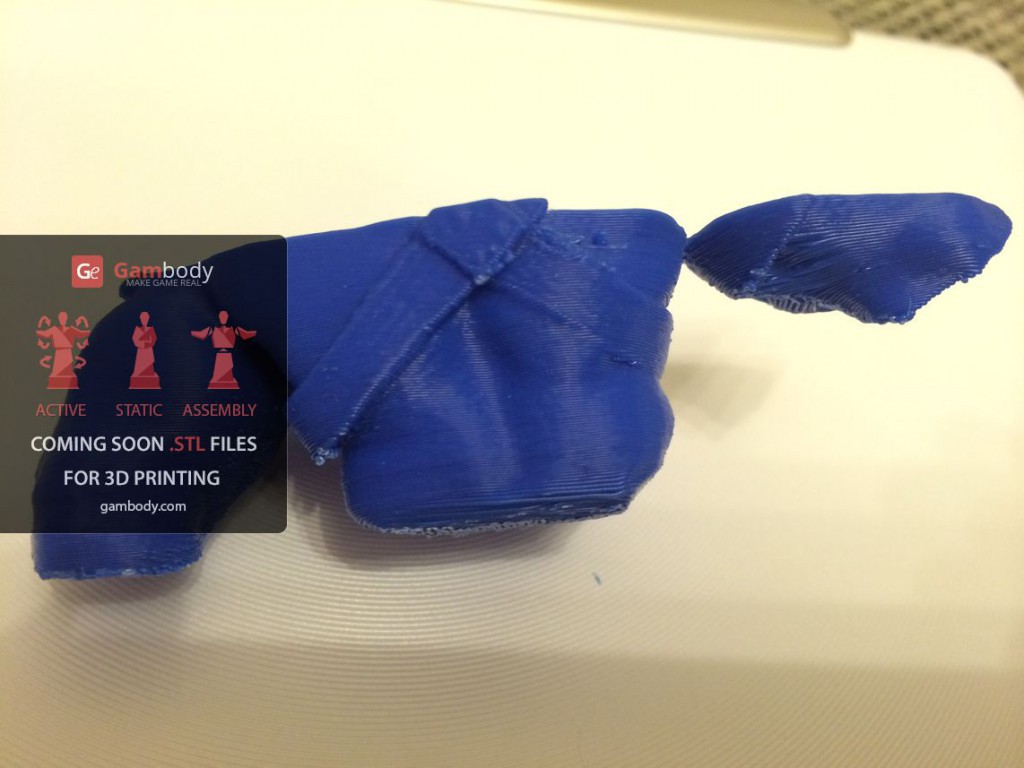

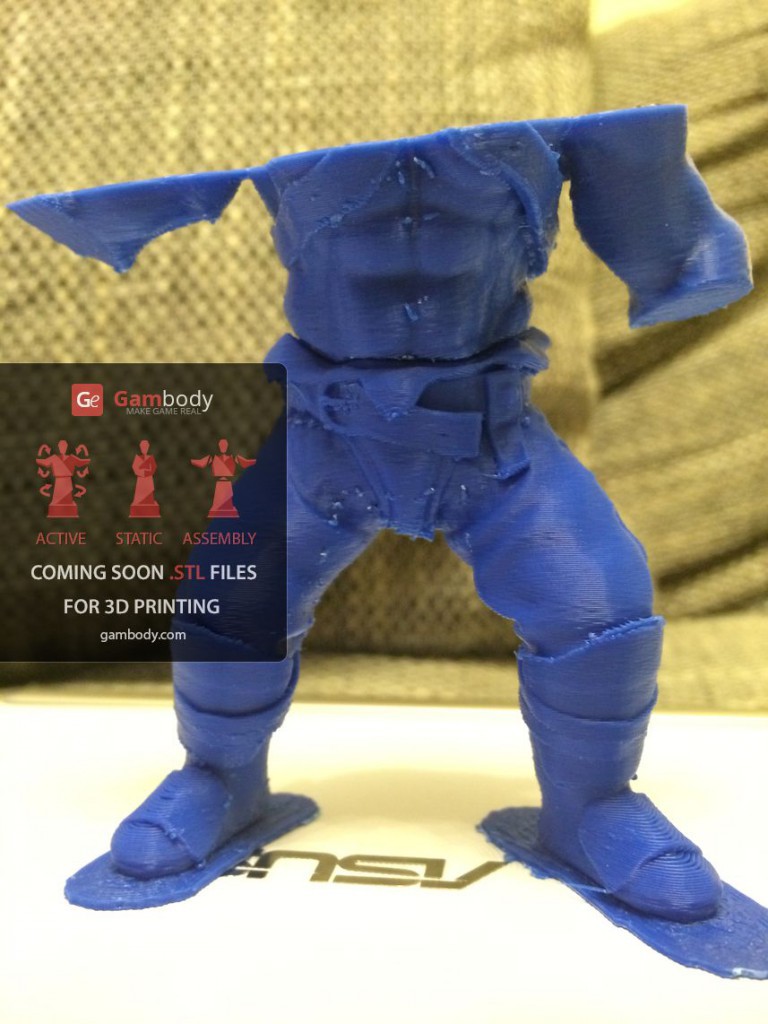

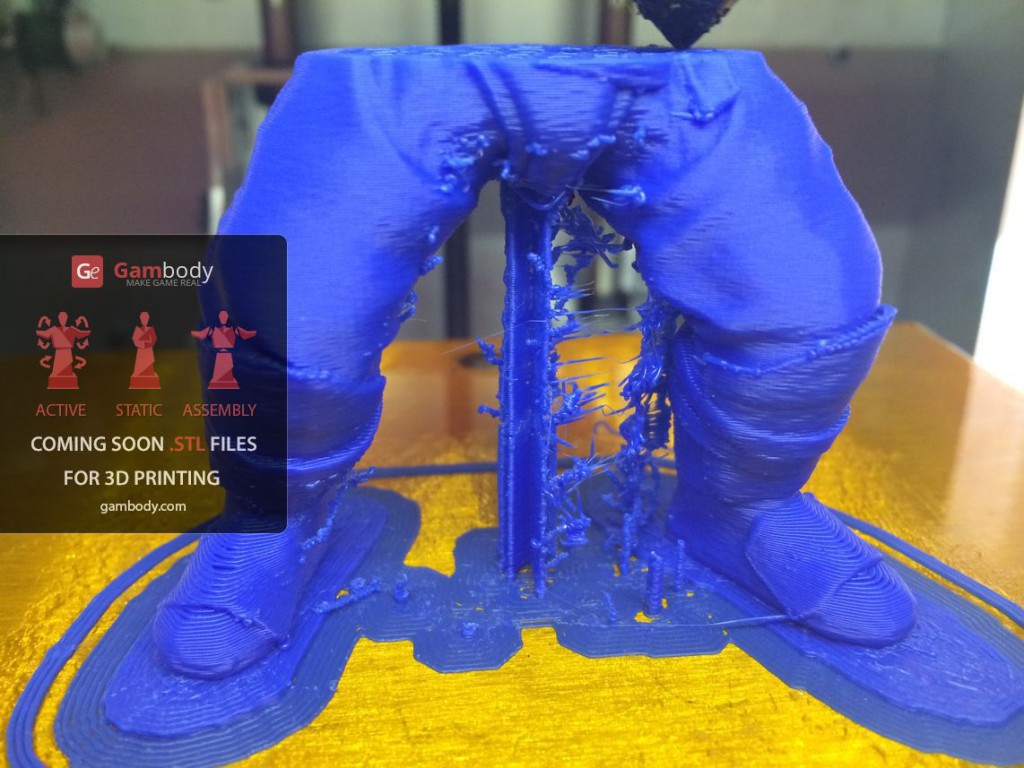

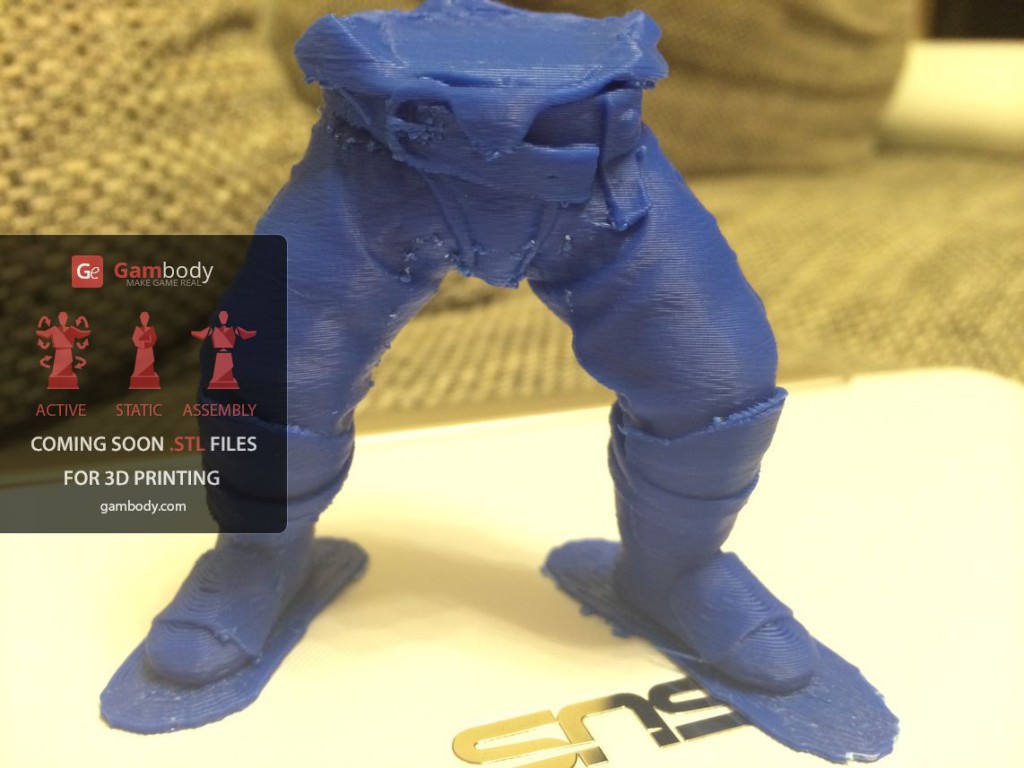

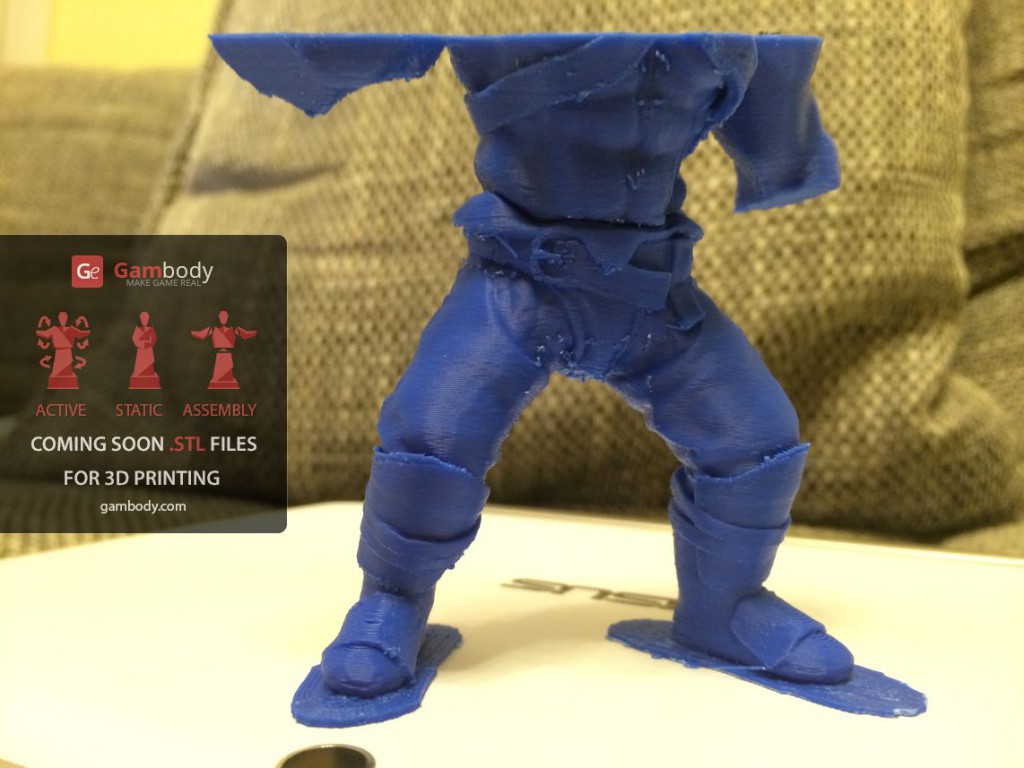

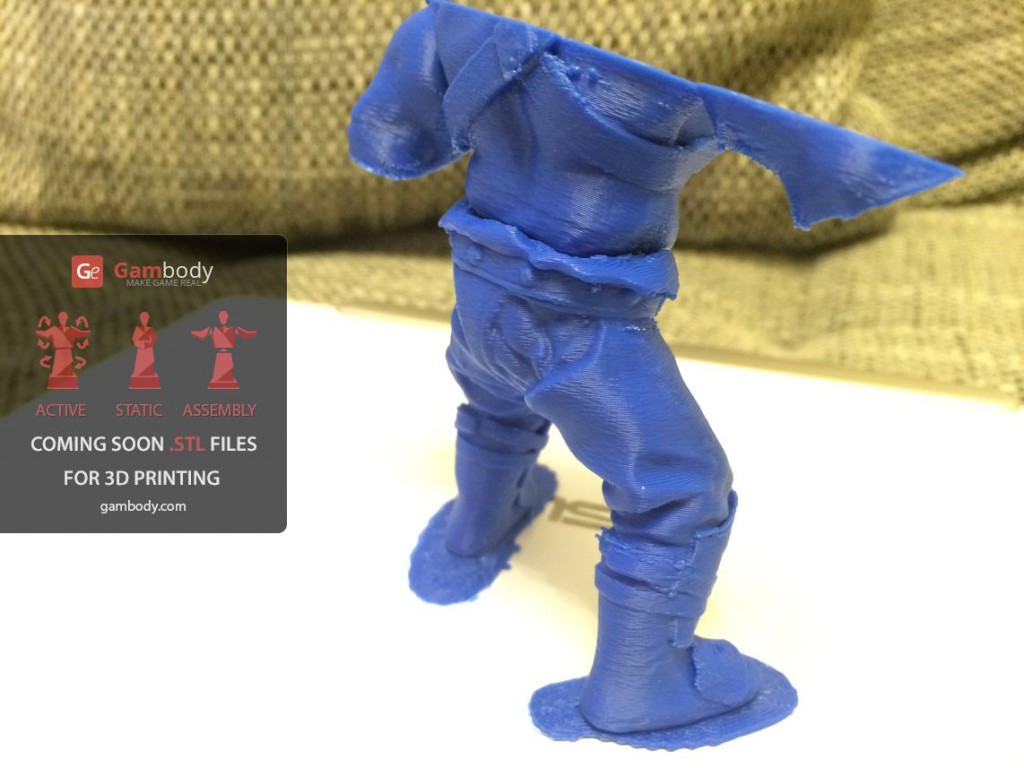

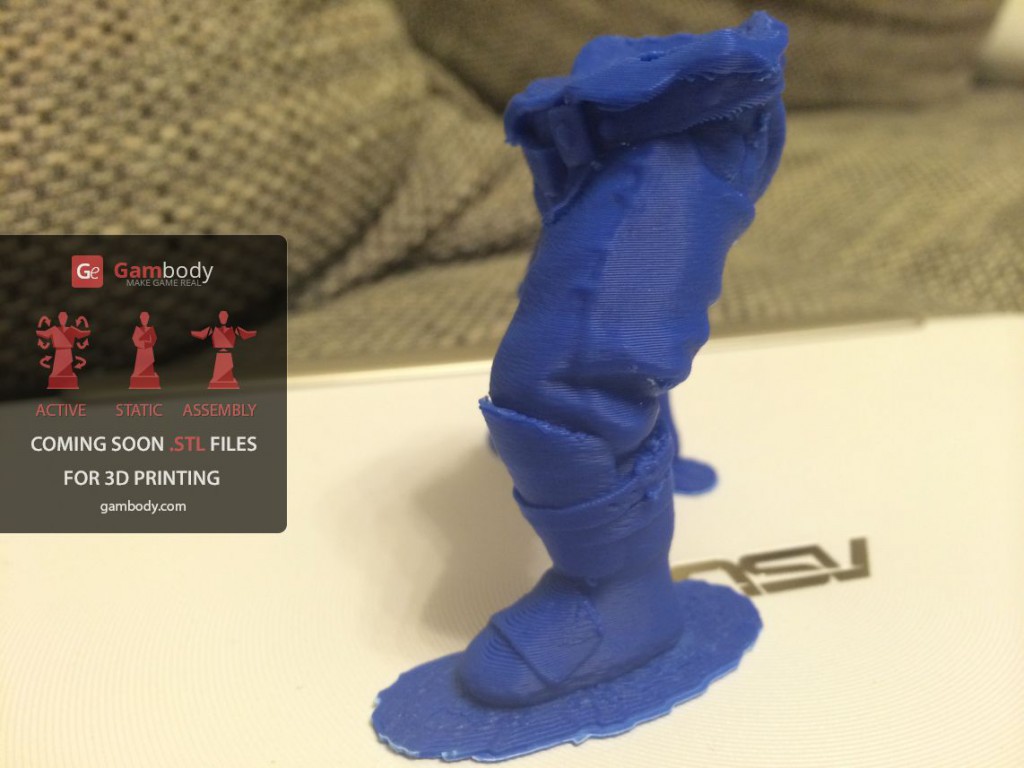

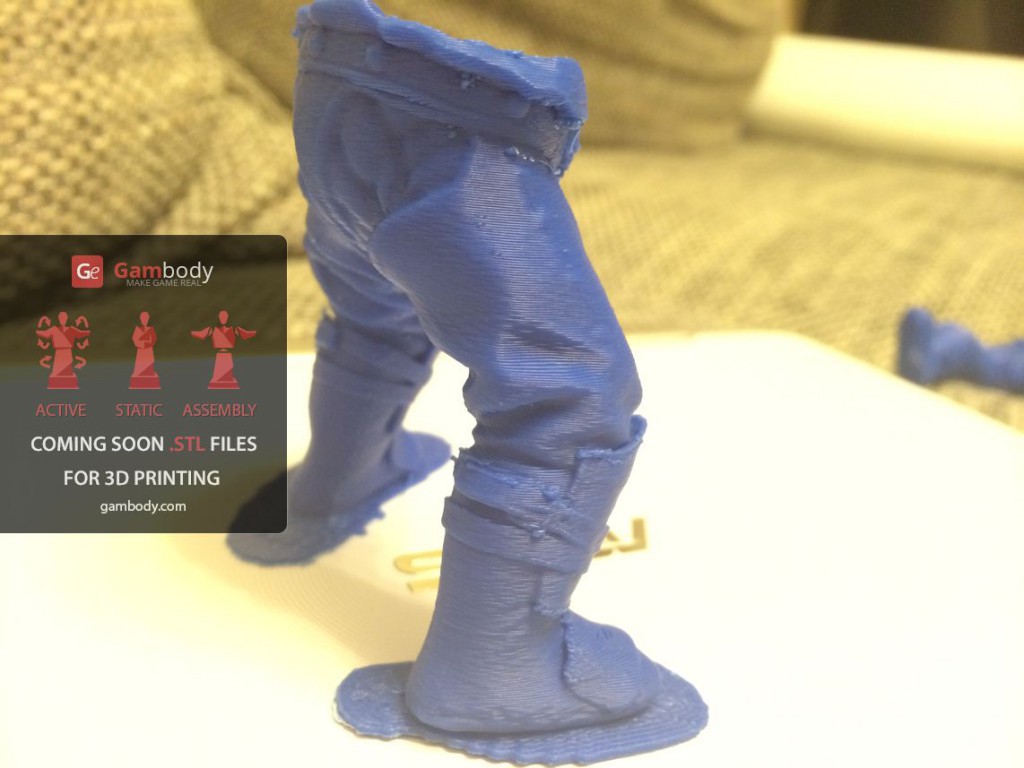

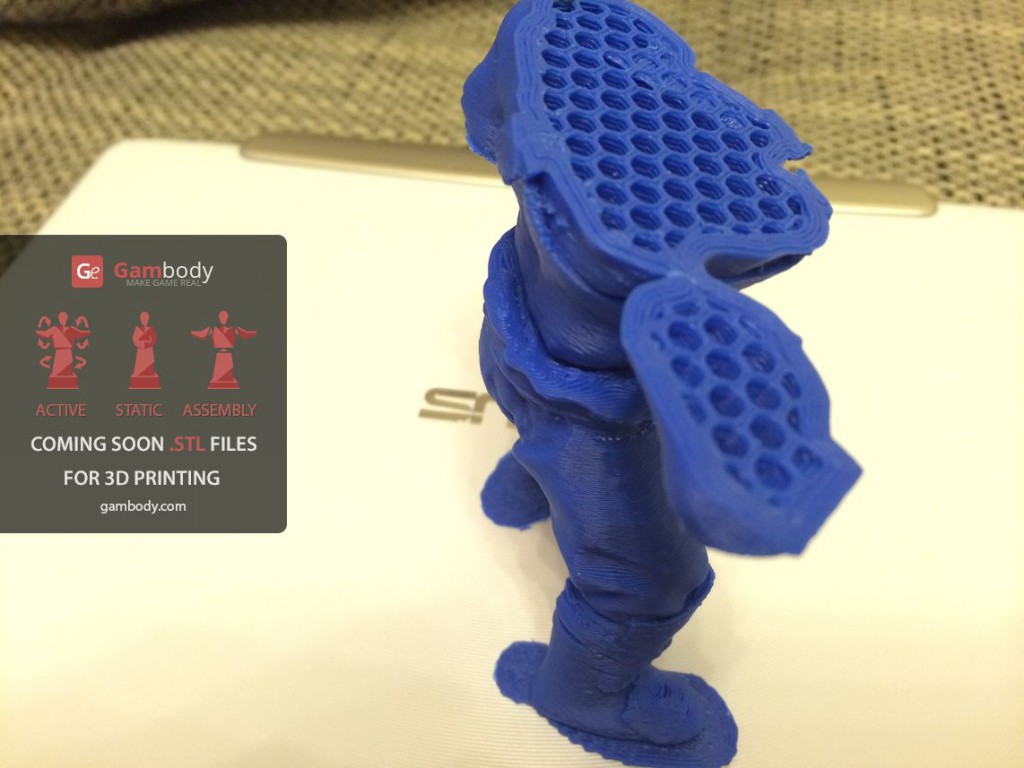

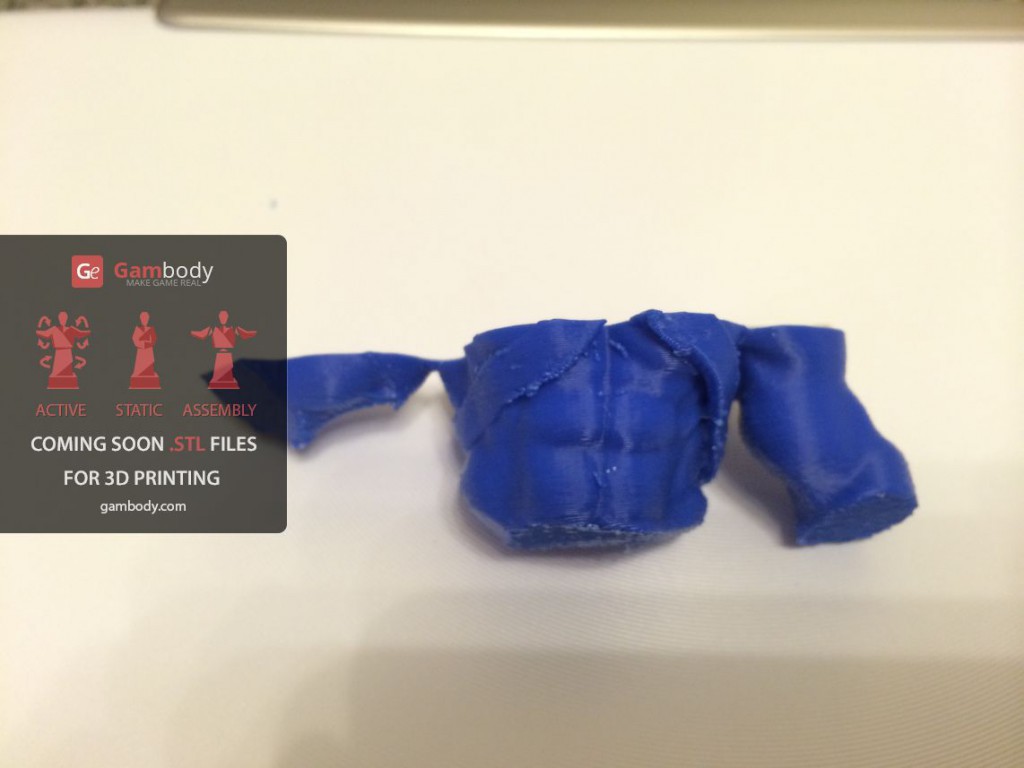

Ниже мой фото отчет вместе с видео ;)

3D принтер VS Axe (Dota2) Ч.2 - 5
3D принтер VS Axe (Dota2) Ч.2 - 6
3D принтер VS Axe (Dota2) Ч.2 - 7
3D принтер VS Axe (Dota2) Ч.2 - 8
3D принтер VS Axe (Dota2) Ч.2 - 9
3D принтер VS Axe (Dota2) Ч.2 - 10
3D принтер VS Axe (Dota2) Ч.2 - 11
3D принтер VS Axe (Dota2) Ч.2 - 12
3D принтер VS Axe (Dota2) Ч.2 - 13
3D принтер VS Axe (Dota2) Ч.2 - 14
3D принтер VS Axe (Dota2) Ч.2 - 15
3D принтер VS Axe (Dota2) Ч.2 - 16
3D принтер VS Axe (Dota2) Ч.2 - 17
3D принтер VS Axe (Dota2) Ч.2 - 18
3D принтер VS Axe (Dota2) Ч.2 - 19
3D принтер VS Axe (Dota2) Ч.2 - 20
3D принтер VS Axe (Dota2) Ч.2 - 21
3D принтер VS Axe (Dota2) Ч.2 - 22
3D принтер VS Axe (Dota2) Ч.2 - 23
3D принтер VS Axe (Dota2) Ч.2 - 24
3D принтер VS Axe (Dota2) Ч.2 - 25
3D принтер VS Axe (Dota2) Ч.2 - 26

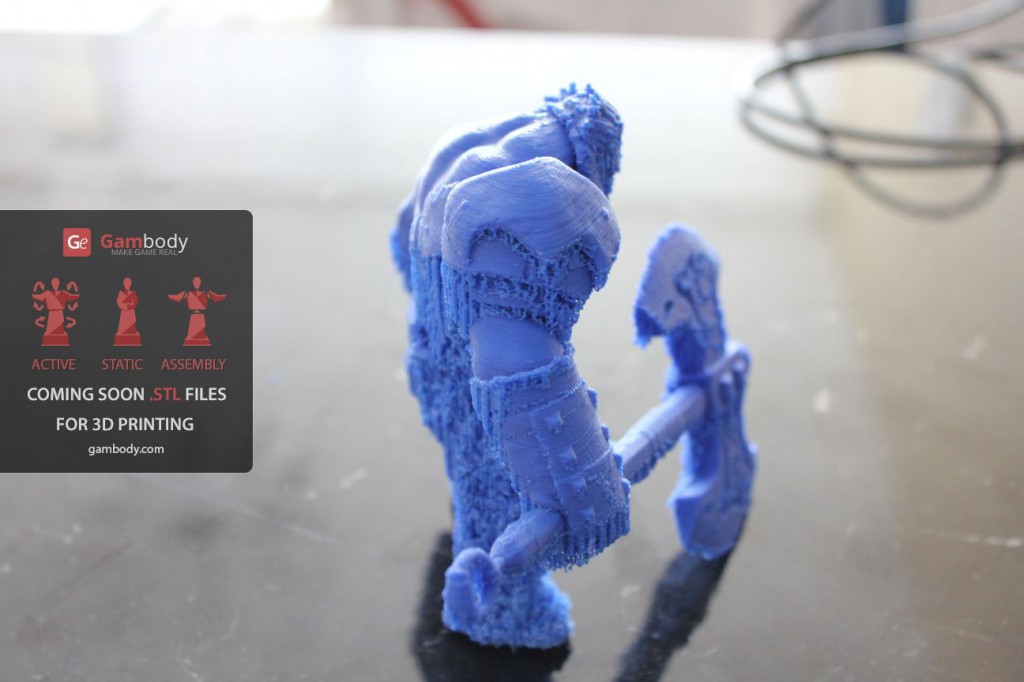

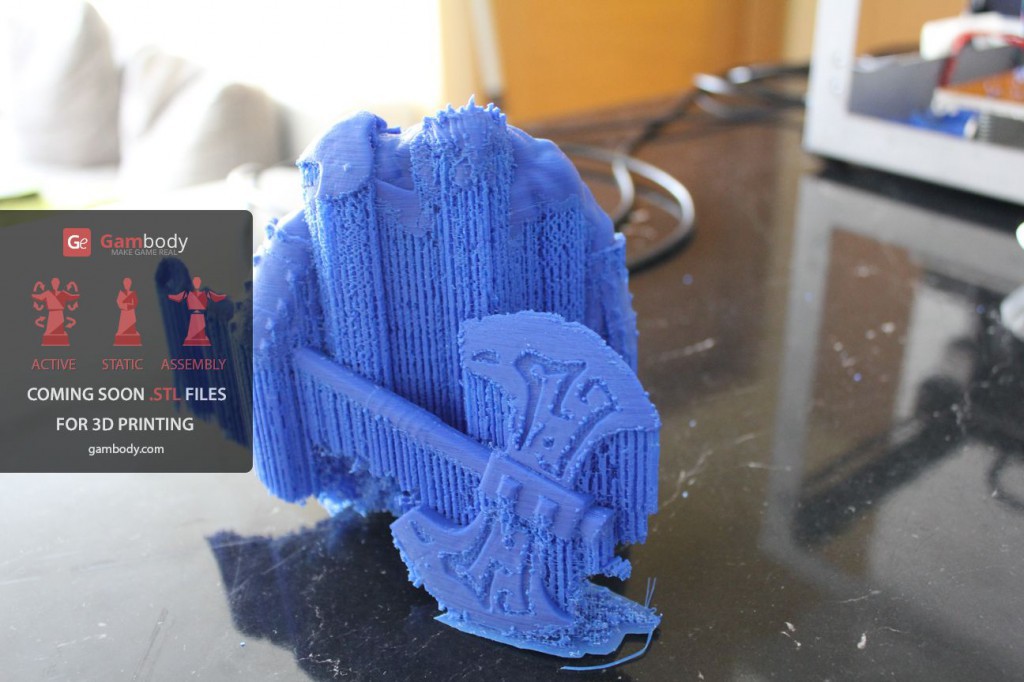

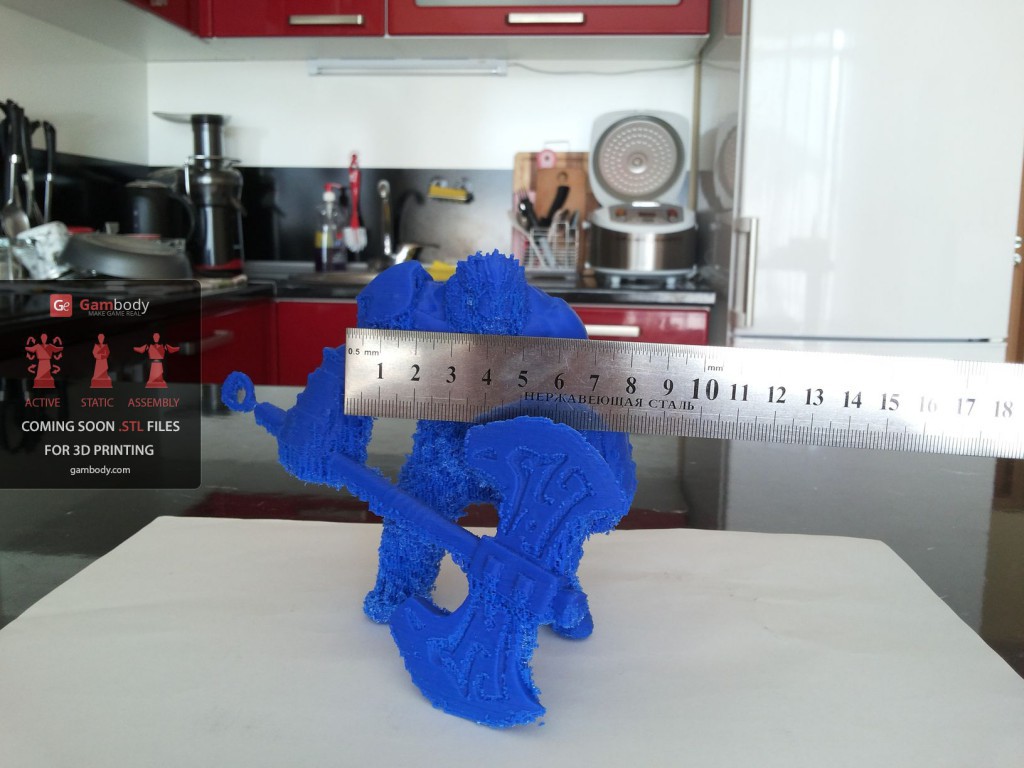

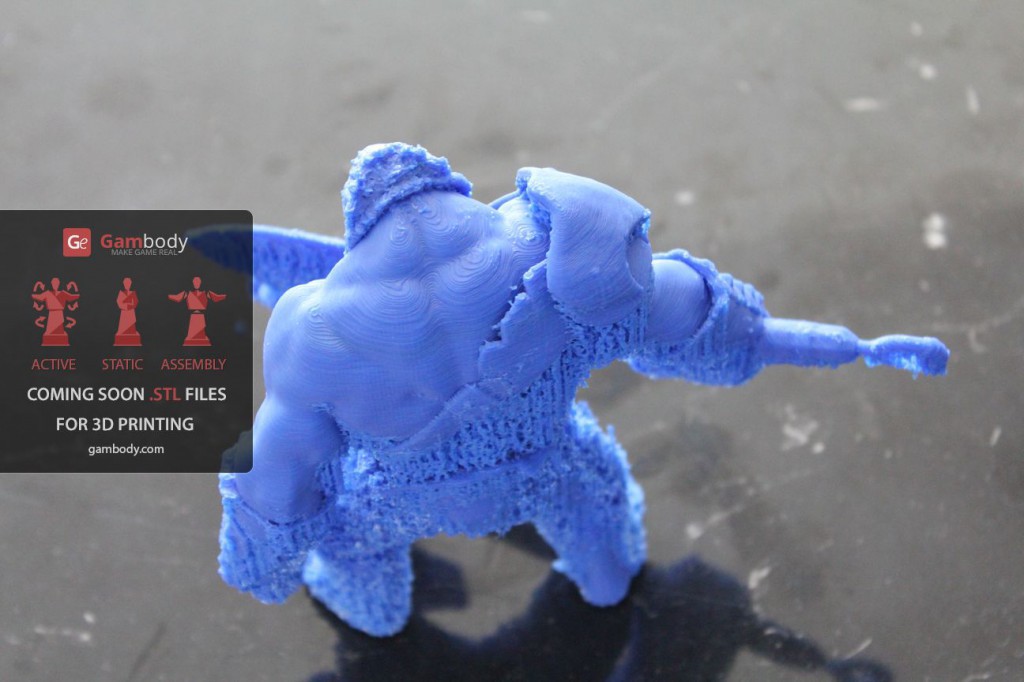

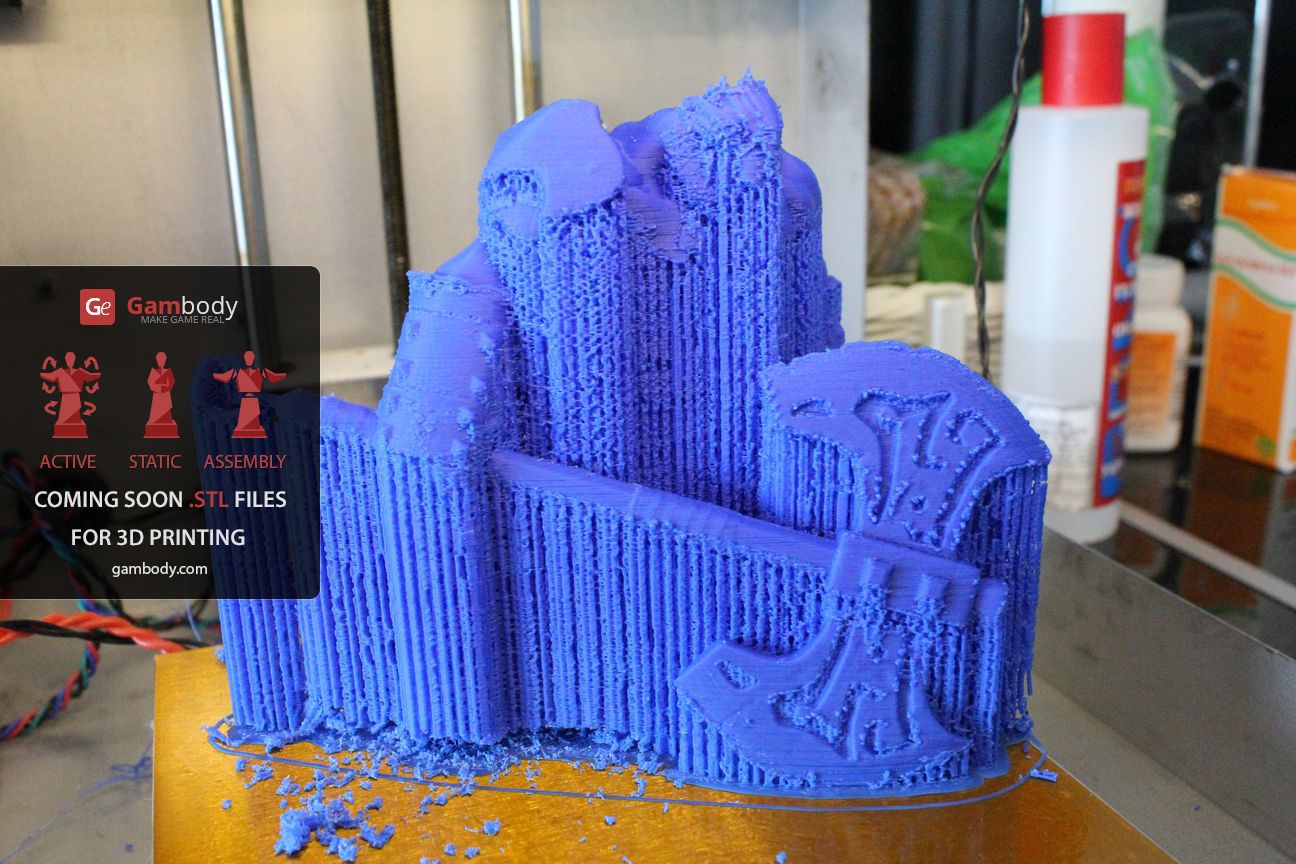

Вот так будет выглядеть модель, если настройки слайсера и поддержки выставлены неверно. Тот случай, когда «блин комом»:

3D принтер VS Axe (Dota2) Ч.2 - 27
3D принтер VS Axe (Dota2) Ч.2 - 28
3D принтер VS Axe (Dota2) Ч.2 - 29
3D принтер VS Axe (Dota2) Ч.2 - 30
3D принтер VS Axe (Dota2) Ч.2 - 31
3D принтер VS Axe (Dota2) Ч.2 - 32
3D принтер VS Axe (Dota2) Ч.2 - 33
3D принтер VS Axe (Dota2) Ч.2 - 34
3D принтер VS Axe (Dota2) Ч.2 - 35

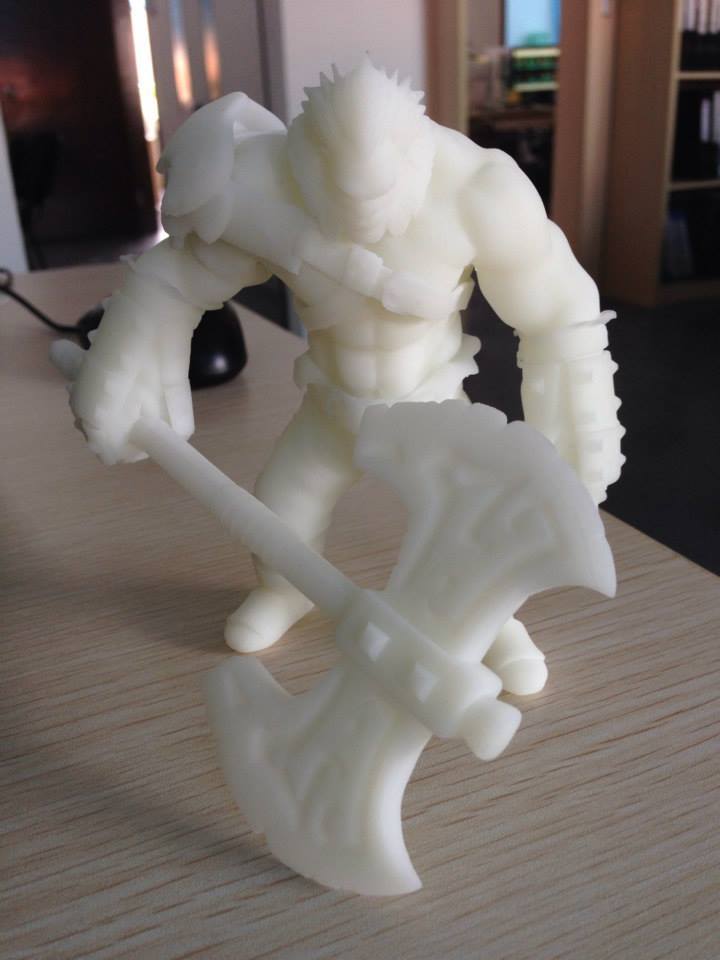

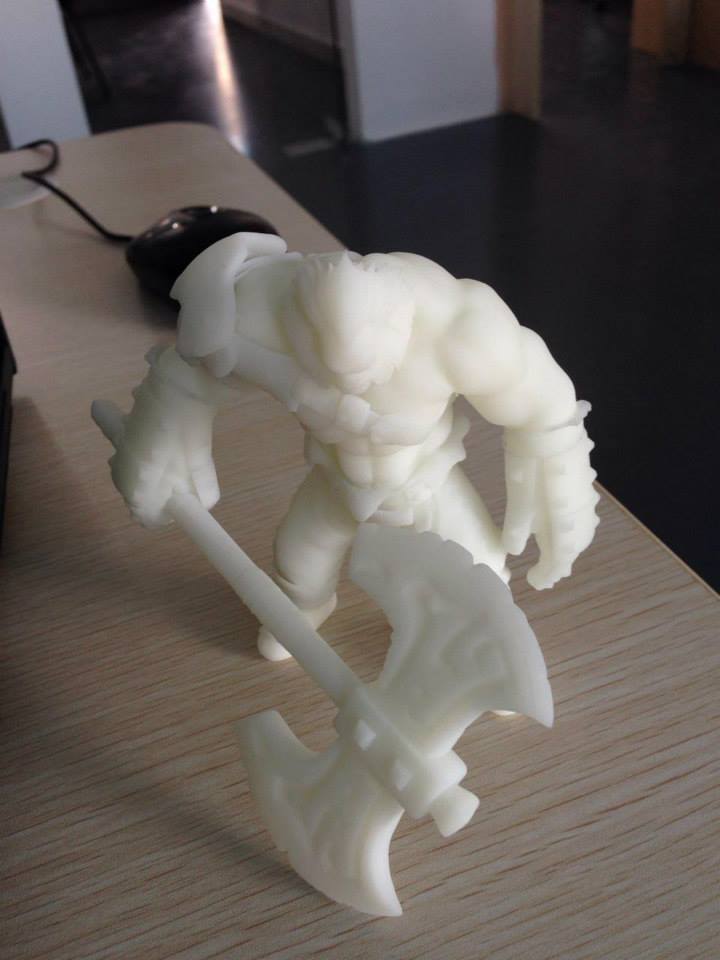

Вот еще несколько:

3D принтер VS Axe (Dota2) Ч.2 - 36
3D принтер VS Axe (Dota2) Ч.2 - 37
3D принтер VS Axe (Dota2) Ч.2 - 38
3D принтер VS Axe (Dota2) Ч.2 - 39
3D принтер VS Axe (Dota2) Ч.2 - 40
3D принтер VS Axe (Dota2) Ч.2 - 41
3D принтер VS Axe (Dota2) Ч.2 - 42

Видео
Готовая модель Акса (Dota2)
