Мы прекрасно понимаем, что интегрированное в процессор графическое ядро (iGPU) разрабатывали с несколько иной целью. В игры на встроенном видео особо не поиграешь, а вот в офисных ПК и так называемых HTPC такие чипы смотрятся превосходно. Однако спортивный интерес — есть спортивный интерес. Мы проверили, на что способны современные iGPU в играх в разрешении Full HD, а заодно изучили зависимость роста кадров в секунду от частоты оперативной памяти.

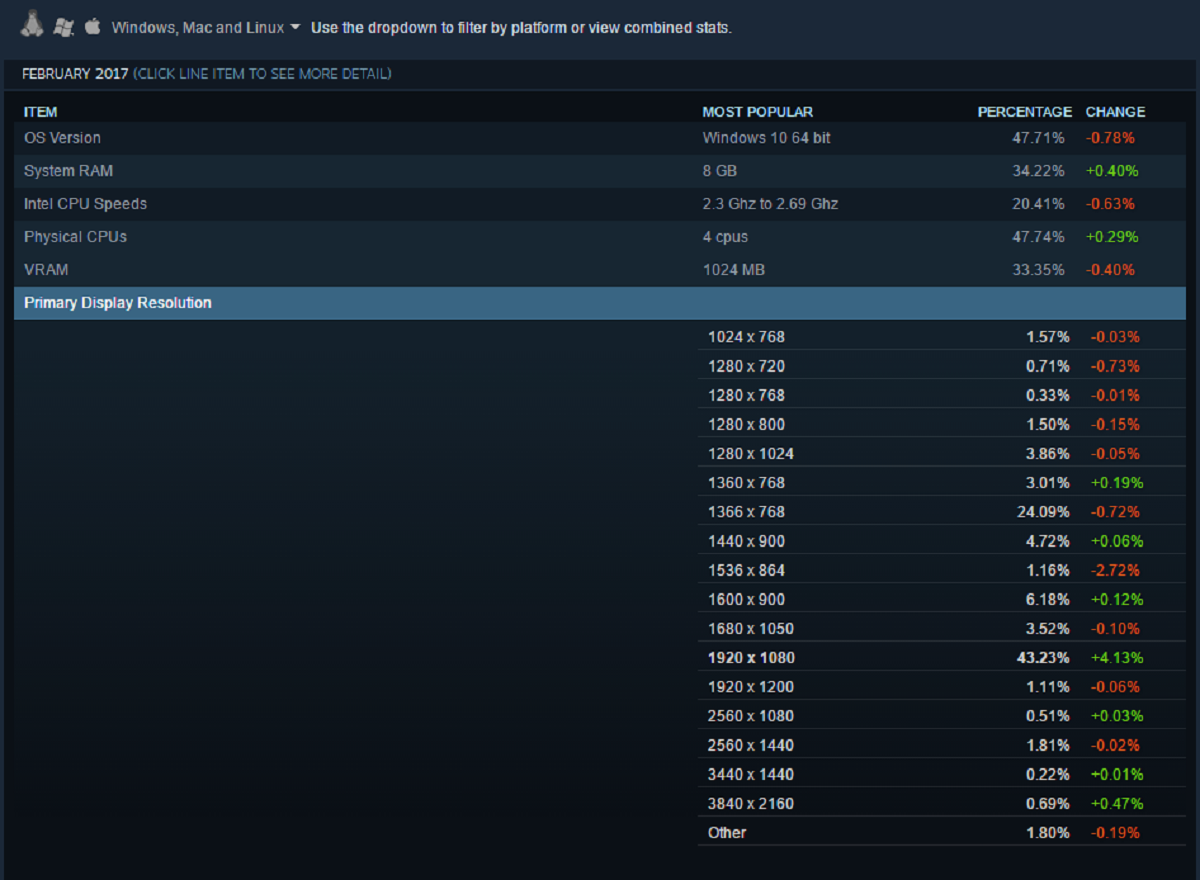

Выбор разрешения вполне очевиден. Все же что, меньше 1920x1080 пикселей смело можно считать вчерашним днем. Все, что меньше 1280х720 — позавчерашним. Так, больше 43% пользователей клиента Steam используют дисплеи с таким разрешением — будь то десктоп, ноутбук или системный блок, подключенный к телевизору. В 2017 году впору говорить об эпохе 4K — на каждом шагу только и твердят об этом формате, — поэтому послабления интегрированным GPU не дадим. Full HD и точка!
На что чипмейкеры тратят половину транзисторного бюджета

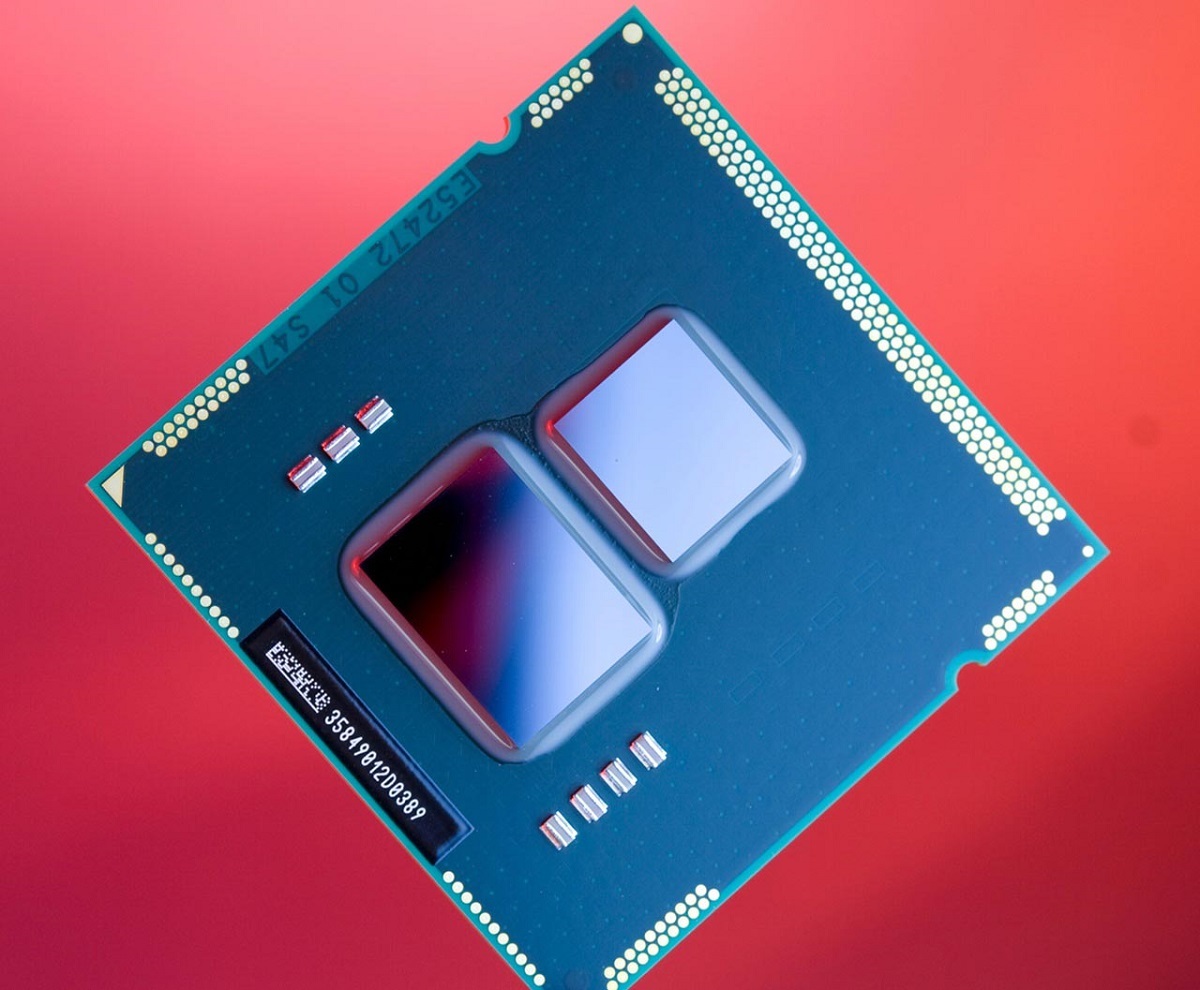

Достаточно быстро такой компонент, как iGPU, стал бессменным атрибутом большинства центральных процессоров. Впервые встроенная в процессор графика появилась в чипах Cyrix MediaGX в 1997 году, но полномасштабное шествие началось 13 годами позднее. В 2010-м году Intel представила первое поколение настольных процессоров Core — чипы Clarkdale. Тогда на одной текстолитовой подложке располагались сразу два чипа: Одним из них и была HD Graphics.

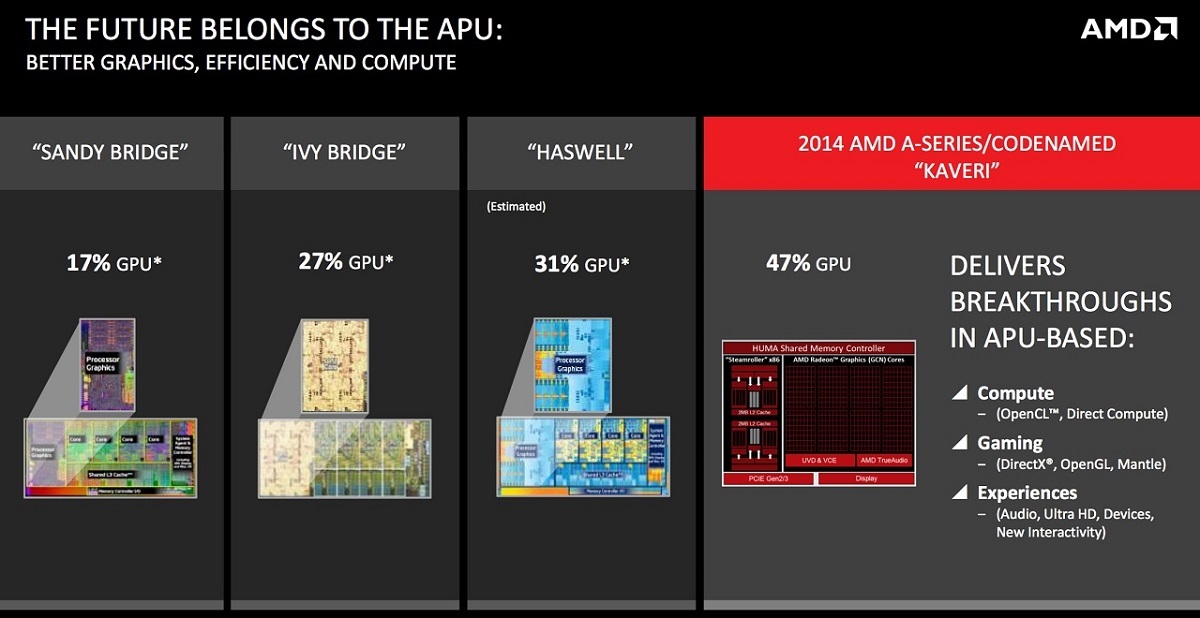

Уже в поколении процессоров Sandy Bridge iGPU «поселили» вместе с вычислительной частью, кешем и контроллерами в одном кристалле. Сейчас интегрированная графика центрального процессора спокойно занимает половину полезной площади кремния. И чем тоньше техпроцесс, по которому произведен тот или иной чип, тем больше транзисторного бюджета выделяется под нужды iGPU.
В январе Intel представила чипы Core седьмого поколения, в них применены iGPU HD Graphics 630 и 610. Далеко не самые быстрые графические кластеры. По нашему мнению, самым мощным встроенным видеоядром оснащен процессор Core i7-6770HQ (Skylake). Он оснащен графикой Iris Pro 580 и дополнительными 128 Мбайт памяти eDRAM (ее еще называют кешем четвертого уровня). У этого iGPU сразу 72 исполнительных блока, которые функционируют на частоте 950 МГц. У HD Graphics 630 — только 24 исполнительных блока. Единственная проблема Core i7-6770HQ заключается в том, что это не десктопный процессор, то есть он не существует в LGA-исполнении.
У AMD все еще актуальной считается платформа FM2+. Для нее выпускают гибридные процессоры (APU) A6, A8 и A10 поколения Kaveri. Используется встроенная графика Radeon R7 и Radeon R5. Самое занятное в том, что появление чипов с iGPU повлияло на развитие игровых приставок. Да, в PlayStation 4 и Xbox One используется, по сути, разновидность APU от AMD. Давайте сравним. У чипа PlayStation 4 (обычная версия) встроенная графика имеет 1152 вычислительных блока, 72 текстурных блока и 32 ROP-блока. Графическая архитектура та же — GCN. Работает iGPU на скорости 800 МГц. По своим характеристикам интегрированное видео напоминает графический чип, используемый в видеокарте Radeon HD 7870. Поэтому совершенно неудивительно, что современные консоли часто не могут даже в 1080p@60FPS. В Radeon R7, интегрированной в любой APU Kaveri класса A10, 512 унифицированных процессоров, 32 текстурных блока и 8 ROP. Грубо говоря, основных элементов iGPU в два раза меньше.
Влияние оперативной памяти на производительность встроенной графики

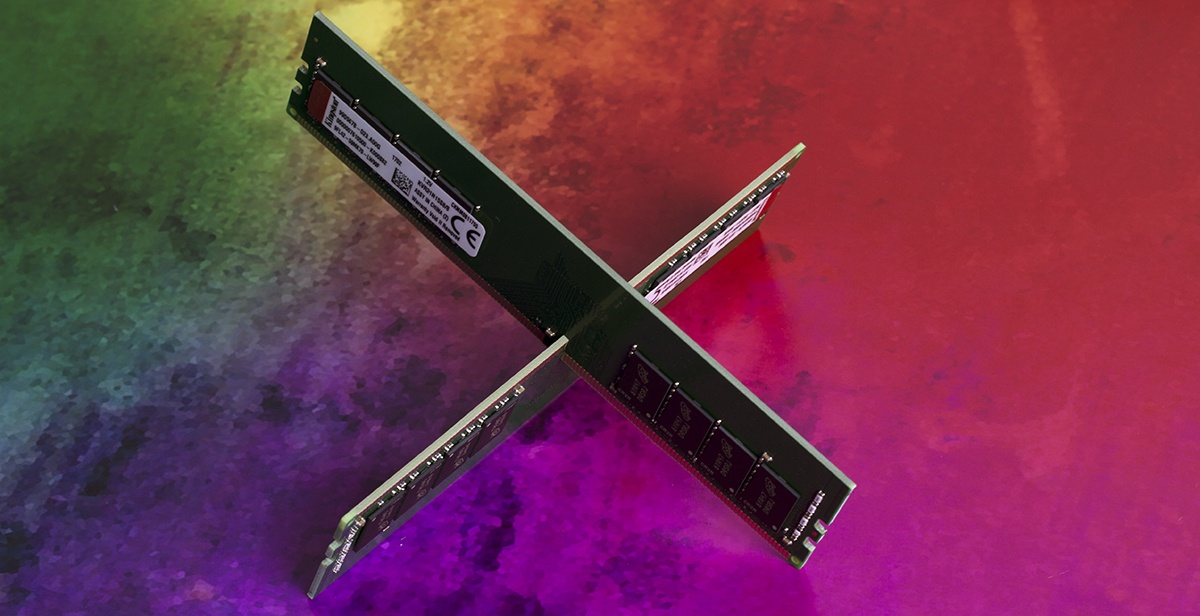

Как известно, дискретная графика оснащается собственным набором чипов памяти. Сейчас самыми ходовыми считаются микросхемы GDDR5, GDDR5X и HBM. Встроенное видеоядро вынуждено пользоваться «услугами» ОЗУ, а потому нет ничего удивительного в том, что оперативная память серьезно влияет на быстродействие iGPU. Впрочем, лучше один раз увидеть.
Возьмем следующий тестовый стенд:
• Процессор AMD A10-7890K (Kaveri);
• Материнская плата ASUS CROSSBLADE RANGER;
• Оперативная память Kingston HyperX Predator KHX28C12T2K2/8X, DDR3-2800, 2x 4 Гбайт;
• Kingston SSDNow UV400, 240 Гбайт;
• Операционная система Windows 10 Pro x64, драйвер 17.2.1.
Платформа FM2+ поддерживает оперативную память с эффективной частотой вплоть до 2400 МГц. Но нам удалось разогнать двухканальный кит до 2544 МГц. XMP-профиль не загружался, процессор и плата «не тянут». В итоге с пресетом графики «Низкое качество» в режиме DirectX 12 запускалась миссия «Изо всех сил» Battlefield 1 в разрешении Full HD.
Результат вполне ожидаемый. И после разгона оперативной памяти до 2544 МГц стало относительно играбельно. Да, относительно играбельно в Battlefield 1 в разрешении 1920x1080! При этом при снижении частоты оперативной памяти фреймрейт начал очень быстро «сдуваться». Такое поведение проявляется во всех компьютерных играх.
Производительность встроенной графики в Full HD
Теперь давайте посмотрим, как себя чувствуют в современных играх разные iGPU. Мы использовали следующие центральные процессоры:
• Intel Core i5-7600K (Kaby Lake, HD 630);
• Intel Core i5-5675C (Broadwell, Iris Pro 6200);
• AMD A8-7670K (Kaveri, Radeon R7);
• AMD A10-7890K (Kaveri, Radeon R7).
В гибридных процессорах AMD A8 и A10 используются разные версии встроенной графики. Вместе с процессором Core i5-7600K применялся двухканальный кит Kingston HyperX Fury HX421C14FB2K2/16. Он без каких-либо проблем разогнался до эффективных 2400 МГц. Для процессоров Intel Core i5-5675C, AMD A8-7670K и AMD A10-7890K использовался набор Kingston HyperX Predator KHX28C12T2K2/8X в режиме DDR3-2400. Как показал небольшой эксперимент с Battlefield 1 ранее, эффективные 2400 МГц — это оптимальная частота для встроенной в процессор графики.
Игры мы взяли разные. Как старенькие хиты, так и современные блокбастеры. Настройки качества графики подбирались таким образом, чтобы хотя бы один процессор выдавал более-менее играбельный фреймрейт, то есть 25-30 кадров в секунду. А теперь к результатам.
Смотрите, а не все так безнадежно. Конечно, большинству игр мы выставили низкое качество графики, но в случае с Radeon R7 и Iris Pro 6200 вполне играбельный фреймрейт (без просадок ниже 25 FPS) был продемонстрирован в четырех приложениях из тринадцати. Почти в 1/3 тайтлов. Аутсайдером ожидаемо оказалась встроенная графика процессора Kaby Lake, она не тянет игры от слова «совсем». А вот Radeon R7 и Iris Pro 6200 демонстрируют схожие результаты.
Понятно, что проекты уровня Rise of the Tomb Raider и «Ведьмак 3: Дикая охота» любому современному iGPU не по зубам, но, возможно, через три-четыре года появится встроенная графика, которая сможет. А потому…
Выводы
Современные процессоры со встроенной графикой обладают всем необходимым для сборки компактного, малошумного медиацентра (HTPC). Такой ПК всегда можно подключить к телевизору, чтобы смотреть на нем любимые фильмы, слушать музыку и играть в нетребовательные игры. С одной стороны, iGPU заметно прогрессируют каждый год. Их быстродействие заметно увеличивается. С другой стороны, ААА-проекты в разрешении Full HD «встройка» если и способна вытянуть, то только с низкими настройками качества графики. Играть в таких условиях, скажем прямо, не очень комфортно. Так что наилучшим (и, возможно, единственным) вариантом геймерского применения iGPU видится сборка компактной и недорогой системы для любимых «нетленок» — стареньких игр, в которых графика никогда не находилась на первом плане. Ниже приведем пример конфигурации, которая отлично справится с этой целью:
• Процессор AMD A10-7800;
• Материнская плата ASRock A68M-ITX R2.0;

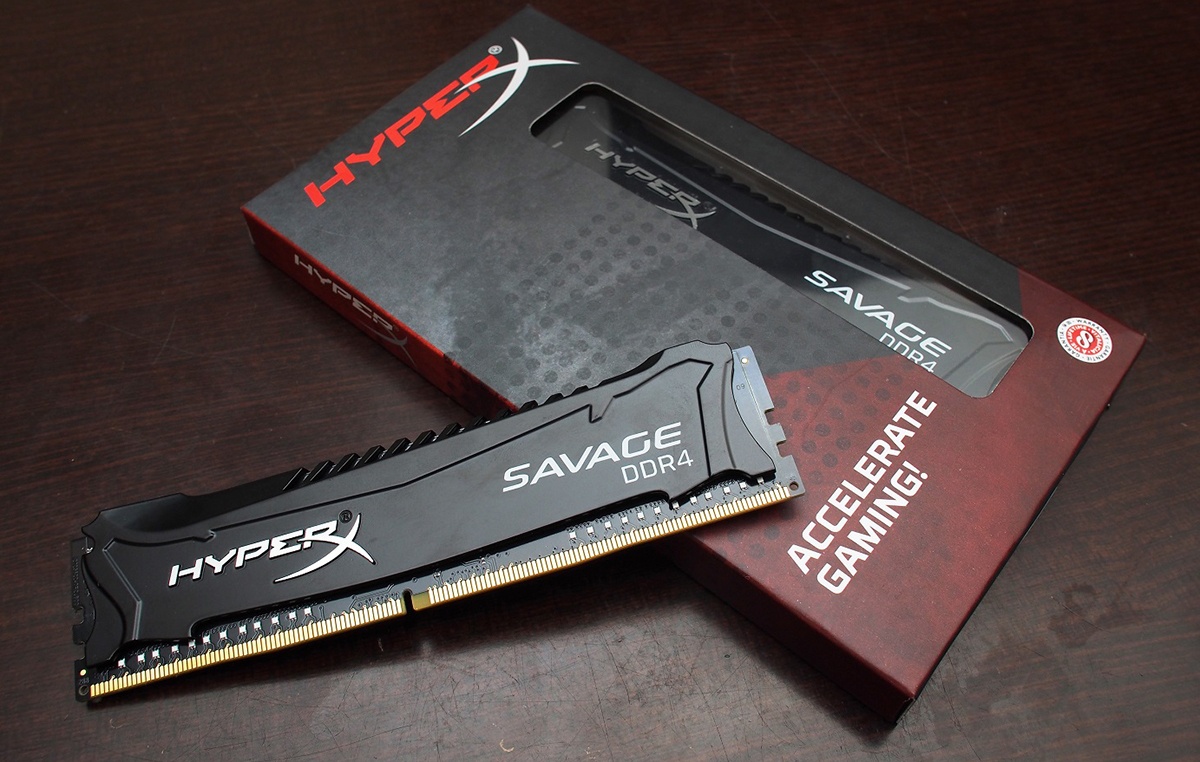

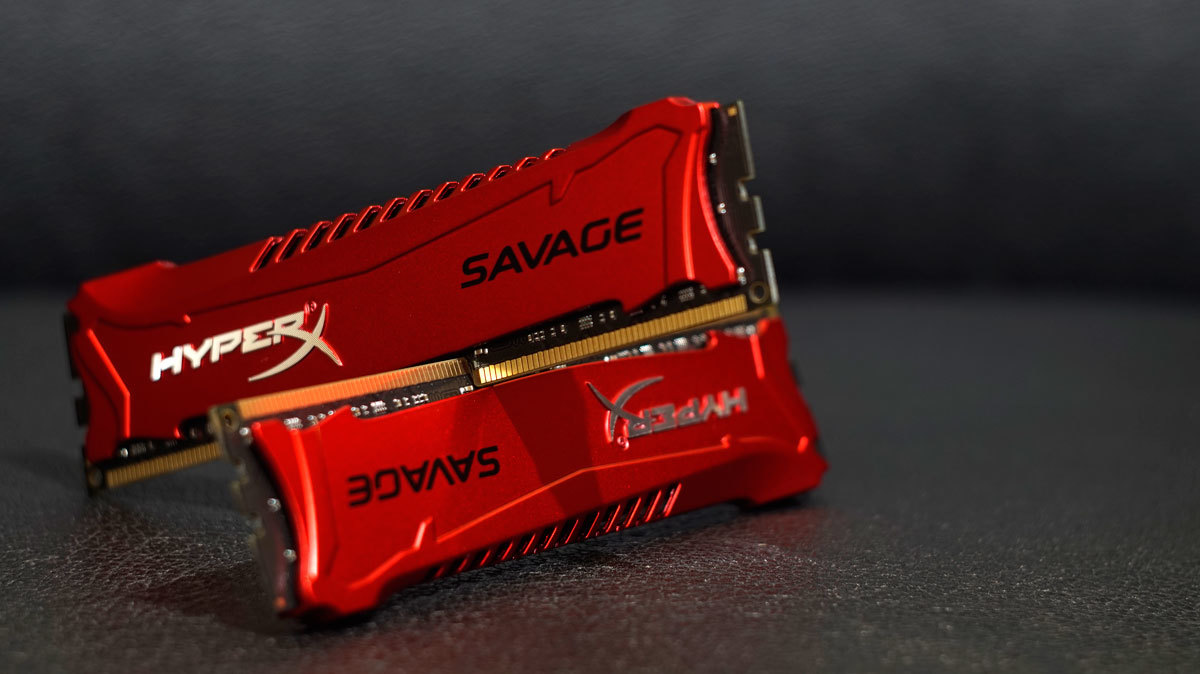

• Оперативная память Kingston HyperX Savage (HX321C11SRK2/8);
• Накопитель Kingston UV400 (SUV400S37/240G);
• Охлаждение DeepCool HTPC-200;
• Корпус InWin BP655 200 Вт.
Обойдется такая система в 22-23 тысячи рублей. И будет развлекать вас скучными вечерами.
