Школьные годы чудесные
Отгремел первый звонок и напомнили снова о школе.
Когда пошел в школу, хоть это был и 1994, я был далеко от компьютеров и компьютеры видел только по телевизору и в энциклопедиях...
Помню как учась, в обычной сельской неполной средней школе в 1999, у нас были уроки информатики...
Это первые «современные» компьютеры, за которыми мы работали. Они поражали своей магией, так как компьютеры видели только по телевизору. И как сказал Кларк «Любая достаточно развитая технология неотличима от магии.» Поэтому хотелось к этому прикоснуться и в то же время всегда хотелось узнать, что там внутри и как это устроено. Этакий мальчишеский пытливый ум. И вот более чем через 20 лет мне попались в руки списанные школьные терминалы.
И вот моя мечта осуществилась
Оказалось, что это стандартные станции Hewlett‑Packard VectraVE, которые укомплектовывались стандартным ЭЛТ монитором, клавиатурой и шариковой мышкой. Эти укомплектованные рабочие станции были массово закуплены и установлены в школах Молдовы. По городской легенде, были закуплены на деньги от продажи 21 Миг-29 в 1997 году в США за $40 млн, конечно не без «своих» коррупционных скандалов. Поэтому основная часть учащиеся в Молдове с 1998 — 2008 наверняка их помнят. Играли в первые игры и осваивали MSPaint Word и Паскаль.
Ну вот попались стопка системников и выбрал из них одного «пациента».
Итак, на передней панели есть только 1 кнопка включения и дисковод для дискет. Также две не занятые деки для CD-ROM или других устройств расширения.
Здесь мы можем наблюдать порты
-
параллельный порт LPT
-
Последовательный COM порт
-
стандартные PS/2 для подключения мыши и клавиатуры
-
VGA видеовыход
-
Спаренный USB !!!
-
и отдельная сетевая карта
Меня удивило, что там уже стоял USB, в то время как поставлялись такие станции с операционной системой Windows95, в которых не было встроенных USB драйверов, да что там, и в Win98 их не было.
Корпус
Далее решил открыть системник... где достаточно отщёлкнуть защелку на которой держалась передняя панель
тут сбоку показали, как снять кожух... кстати, указана модель VE5 166MMX SERIES4
Небольшими усилиями и корпус отъезжает. При повторном разборе доступ к внутренностям занимает меньше минуты и голыми руками.
Внутри открылся вид к внутренностям компьютера — кстати, пластиковый верхний кожух также дополнительно обшит металлом.
Взглянув на компоновку системного блока, видно что она разделена на 2 секции:
-
основная
-
периферийная
скорее такое сделано для лучшей циркуляции воздуха.

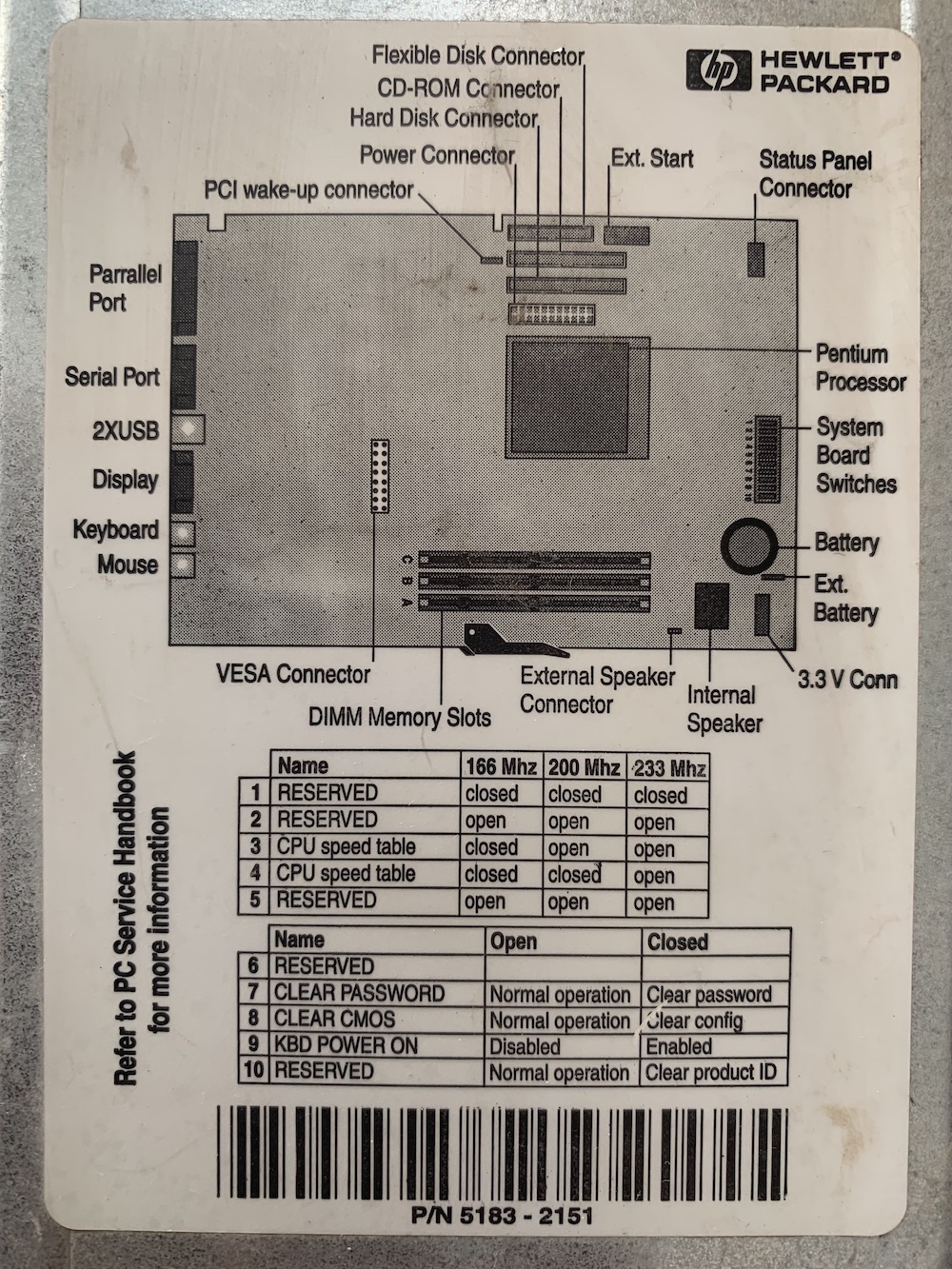

Так как все разрабатывалось как единое целое, то прям на корпус прикреплена компоновка материнской платы с инструкциями системных переключателей.

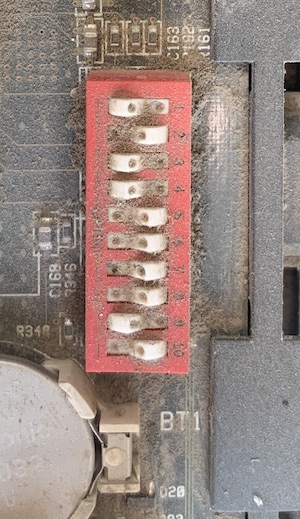

Кстати, вот системный переключатель вблизи.
Оперативная память
На материнской плате имелись три слота DIMM, которые установлены параллельно потоку воздуха от главного вентилятора.

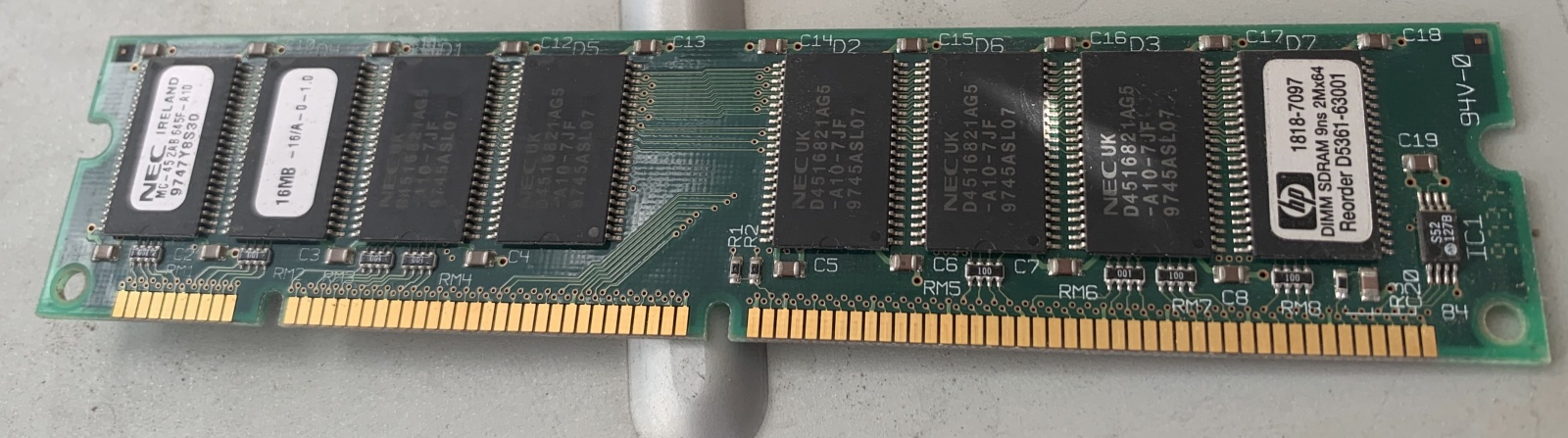

Данная машина комплектовалась одной планкой оперативной памяти DIMM на 16 Mb производства NEC из Ирландии.

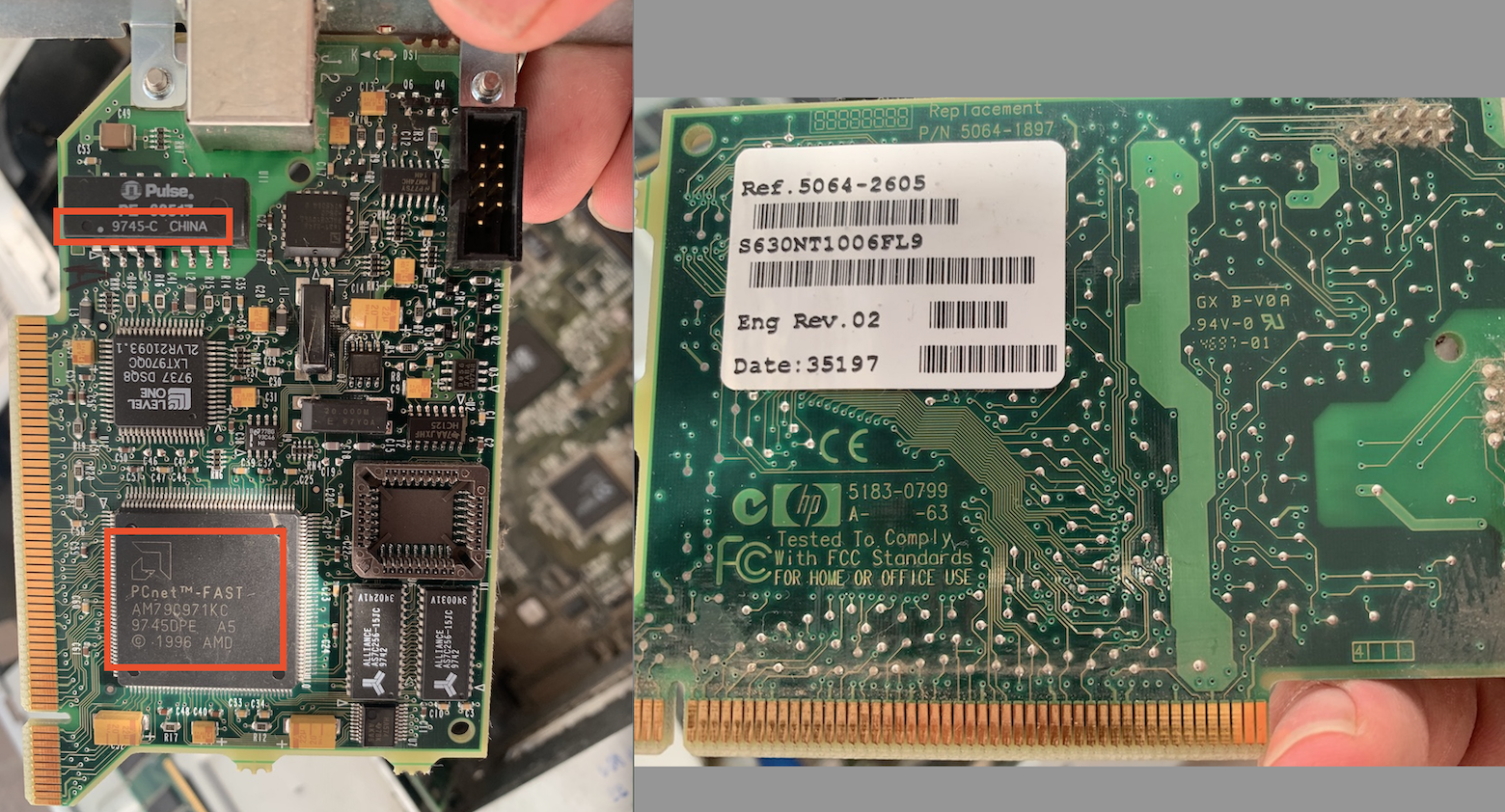

Сетевая карта
Данные станции поставлялись подключенными к единой компьютерной сети. Что мы использовали «по полной», когда в свое школьное время играли в Quake2 друг с другом. Что на тот момент выглядело невероятно круто, в отличии от стандартных однопользовательских игр. Все это подключалось посредством внешней сетевой карты (так как последние 20 лет они уже встроены).
С кучей расположенных различных элементов произведенных как в Китае, так и самим AMD: не только процессорами едины.
Процессор
Центральный процессор спрятан под гребенчатым радиатором без кулера... Наверное, тогда этого охлаждения хватало.

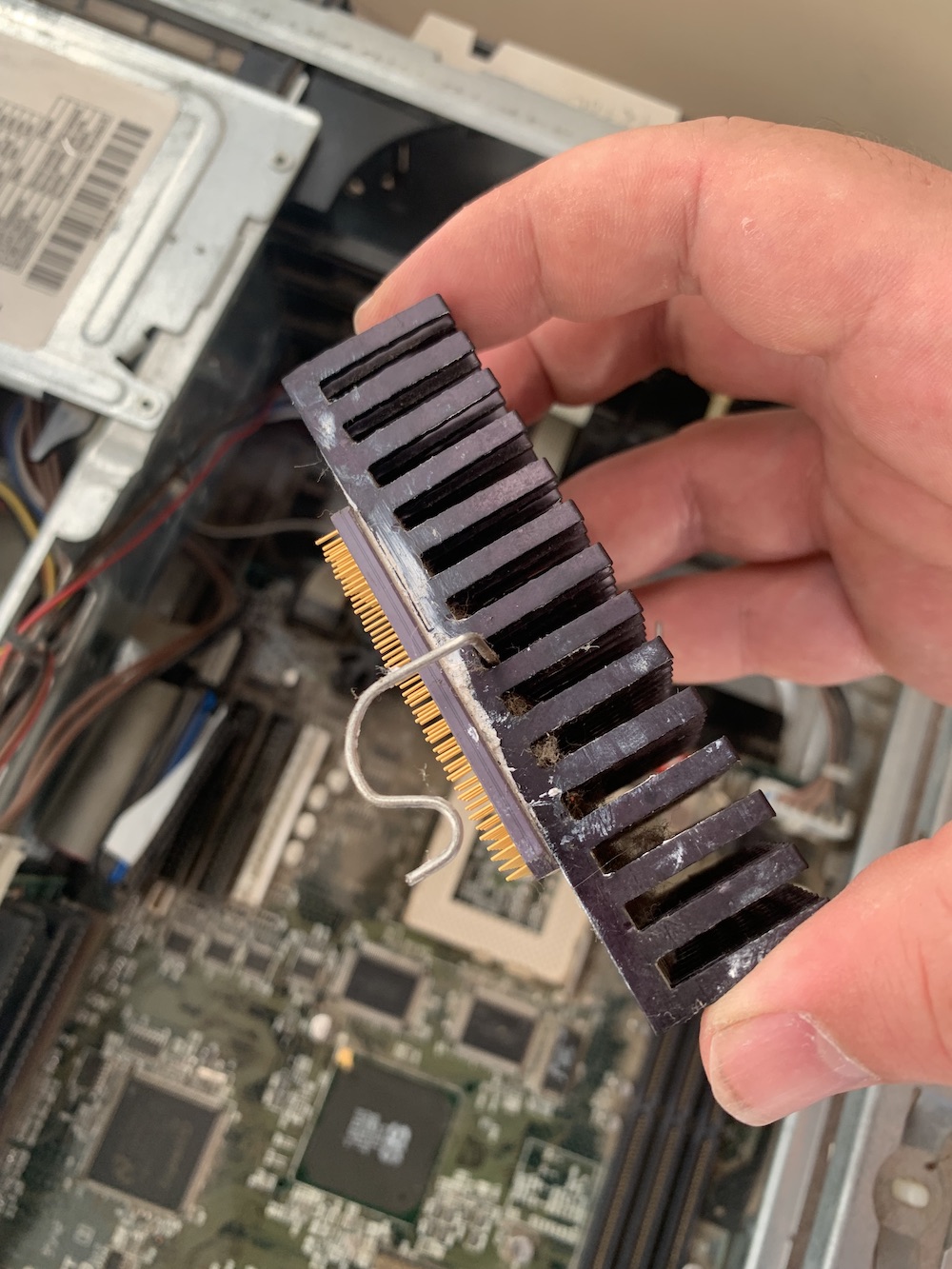

Отстегивается он простой защелкой. Наверное из-за большого количества времени термопаста затвердела и превратилась в клей и поэтому в процессе снятия радиатор вышел вместе с процессором.
Оказалось, что там Socket 7, а сам процессор Pentium I произведен на Филиппинах.

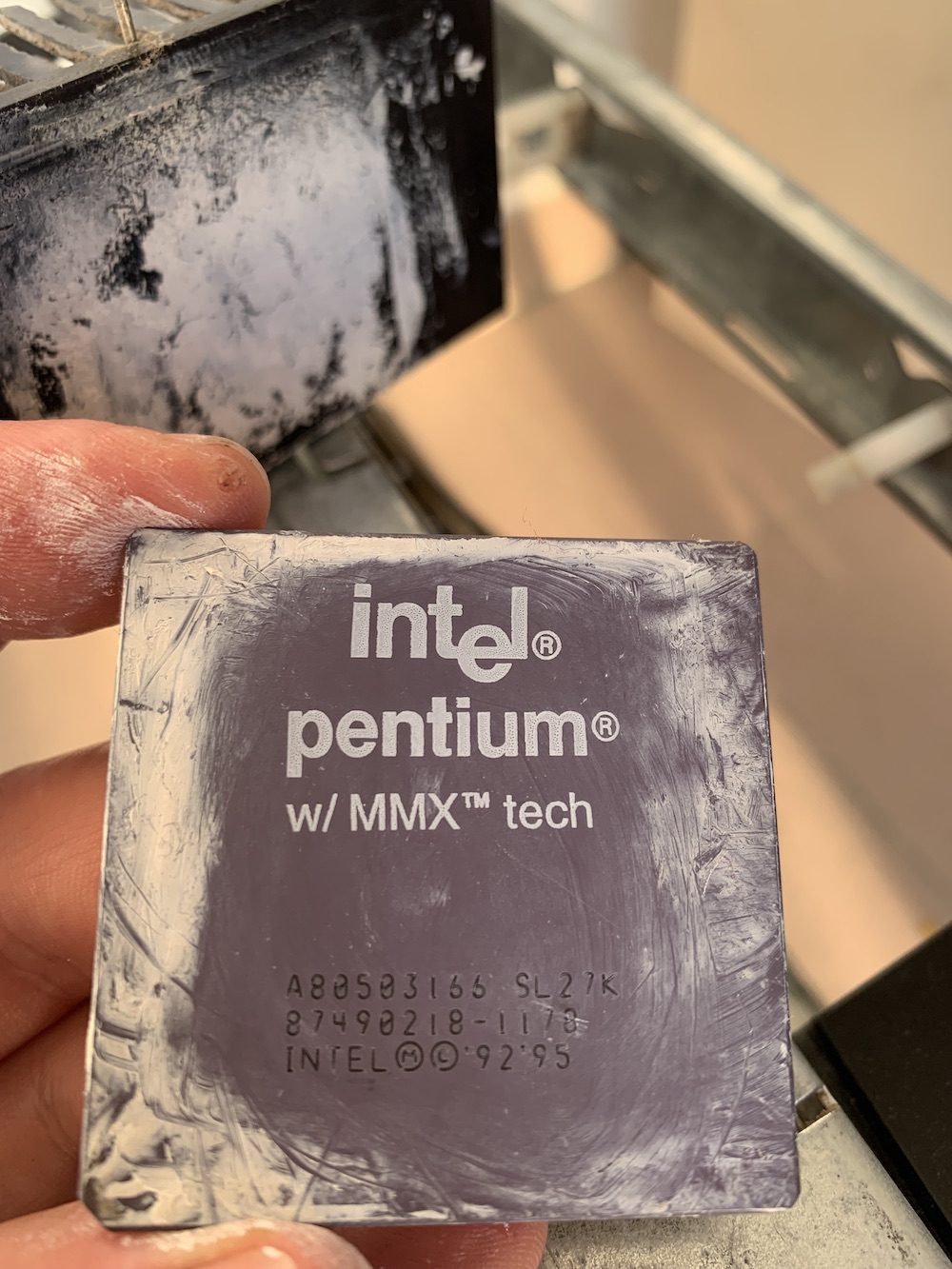

А вот и сам проц, отмытый немного от термопасты (а она была маслянистой и вязкой) и за более чем четверть века не высохла полностью

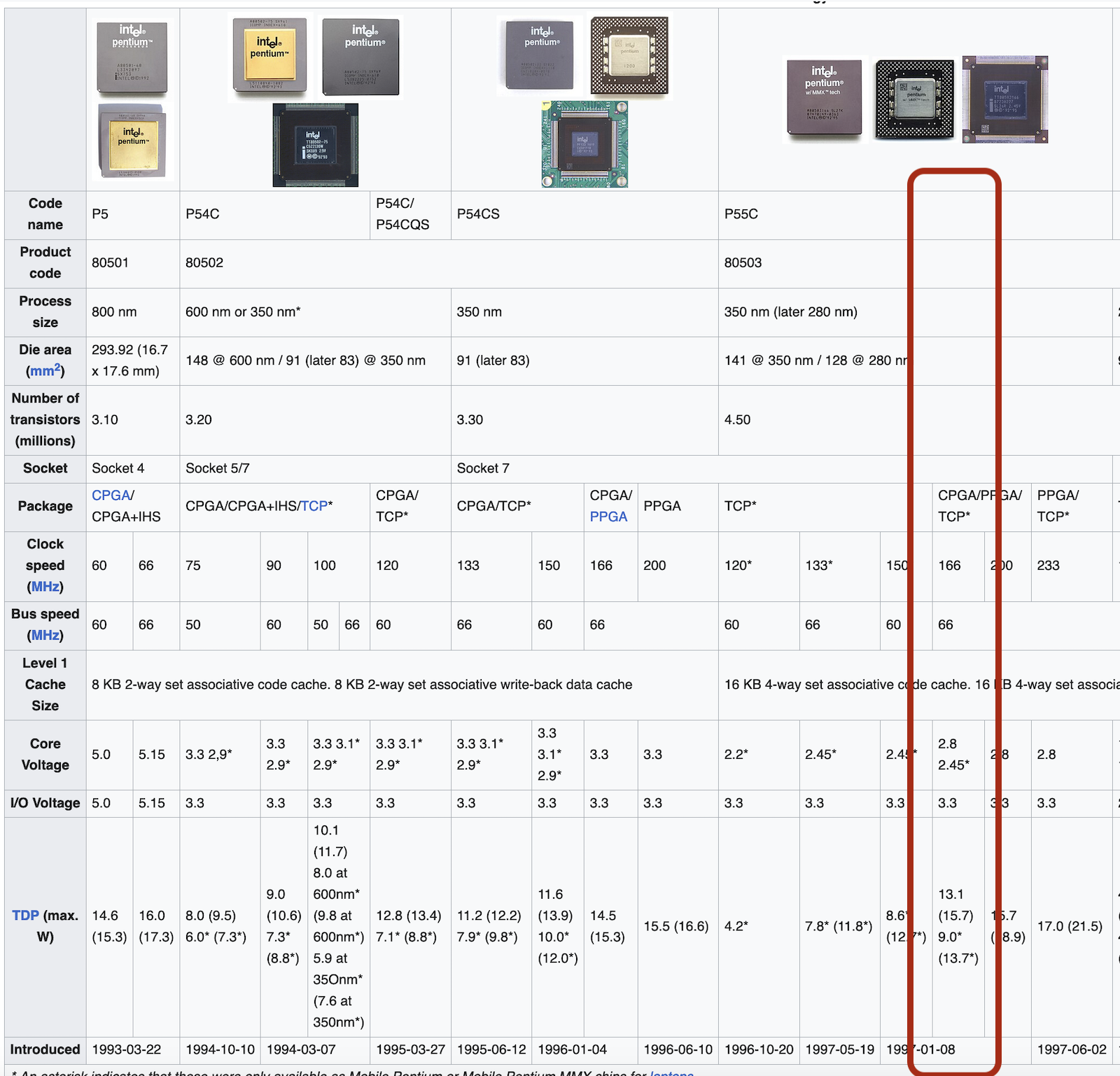

Процессор с тактовой частотой 166 MHz 16 KB кэшем L1, созданный по 350 нм технологии презентованный в январе 1997.
Intel Pentium
Почти сбоку материнской платы расположились порты для внешних устройств ATA. По дизайну они прижимаются к плате, находясь один за другим и сразу выходят в другой отсек не мешая циркуляции воздуха. Для удобства оснащены язычком, за который удобно их вытаскивать из разъема.
Также на плате из необычного установлен радиатор «ёжиком», который вероятно охлаждает силовой транзистор.

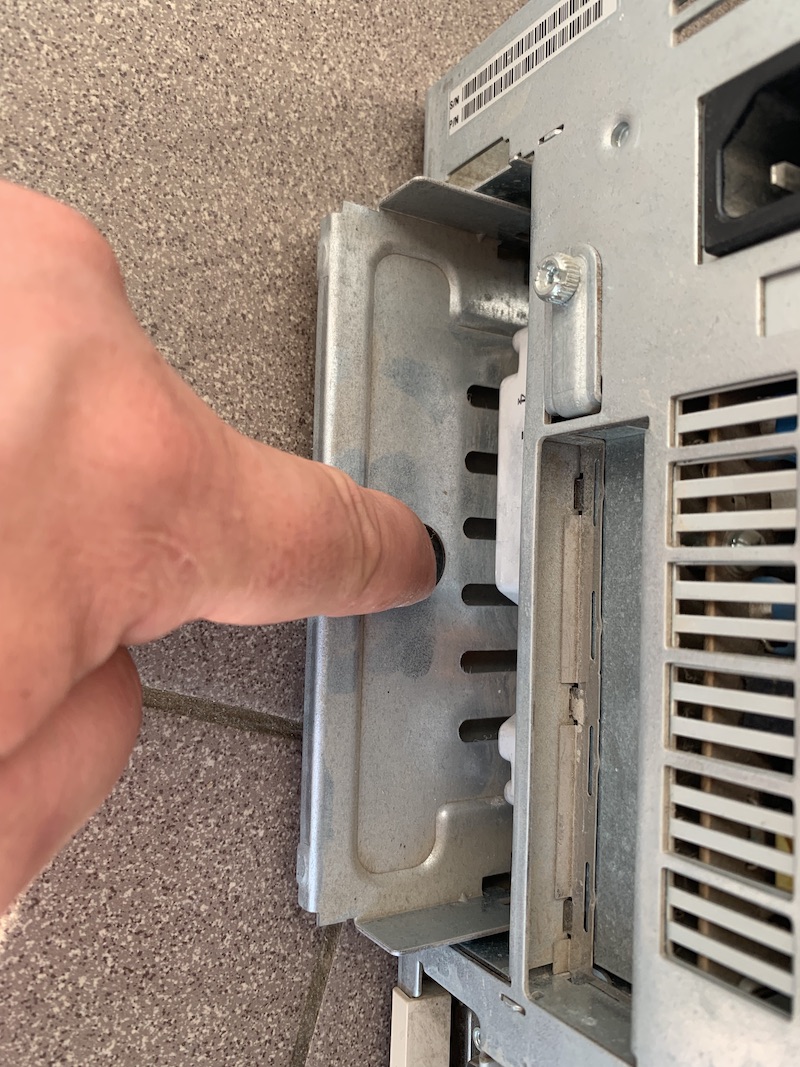

Далее убрав все подключенные к ней провода, можно попробовать вытащить плату со дна коробки. Так как она держалась в разъеме боковой платы расширения, то достать надо с другой стороны... Вручную отодвигаем металлическое ребро

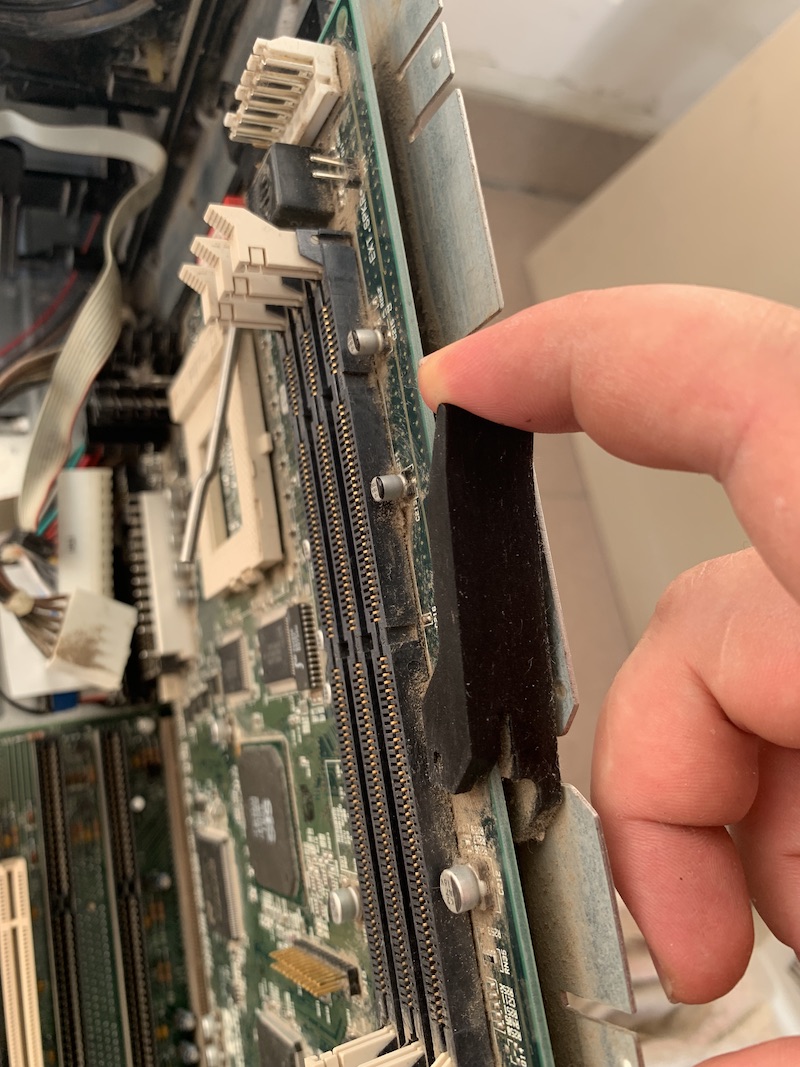

Просто оттопыриваем защелку и тянем. И легким движение руки вся материнская плата выходит из пазов.
Вытащив материнскую плату, была обнаружена наклейка, что данная плата собрана в Малайзии.
С обратной стороны прикреплен резиновый бампер против прогиба.
Как и на современных платах все элементы, вынесены на одну сторону.
Данная машина снабжалась встроенной чип Q5C3CD, частота памяти 60 МГц, тип SDRAM, разрядность шины 64 бита, дата производства 1997 г., VGA S3 Trio64V2/DX чип Q5C3CD, частота памяти 60 МГц, тип SDRAM, разрядность шины 64 бита, дата производства 1997 г., VGA хотя эта линейка была разработана 1995
и Северным мостом SiS 5581 и Южным PC87317VUL

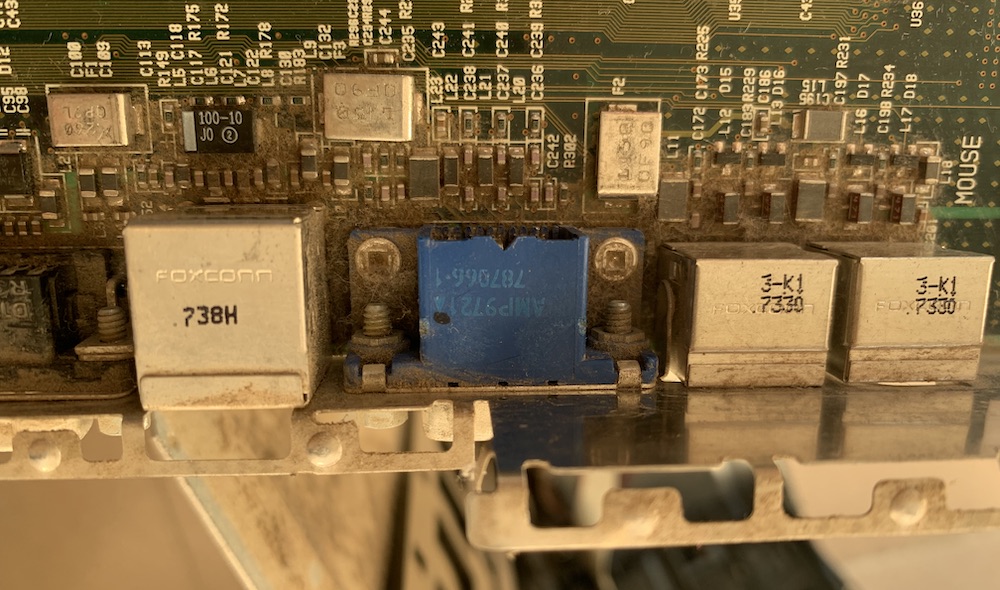

Порты, про которые говорил ранее
-
параллельный порт LPT
-
Последовательный COM порт
-
стандартные PS/2 для подключения мыши и клавиатуры
-
VGA видеовыход
-
Спаренный USB производства Foxconn.
И это 1997. До этого думал, что они собирают только iPhone и материнские платы после 2008 г, но оказалось, что она (Foxcon) 1974 года основания .
Все дополнительные устройства подключались через дополнительную плату расширения

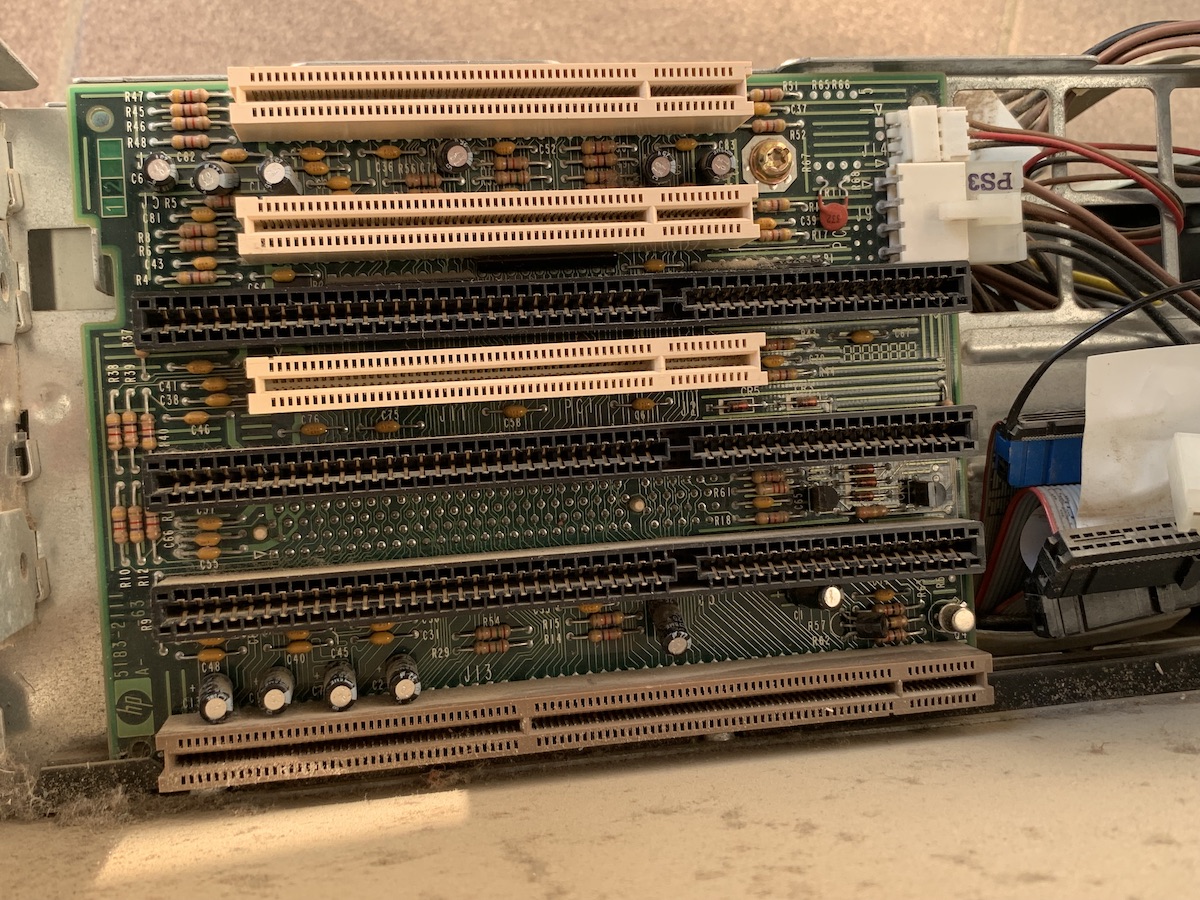

Сразу видно переходный период
На которой находятся 3 PCI + 1 c другой стороны и 3 порта 16-разрядной шины ввода-вывода ISA
Так как материнка не имеет встроенную звуковую карту, то использовались внешние (не на этой машине).
Жесткий диск
Далее был вытащен Жесткий диск - именно вытащен, так как чтоб добраться до него, надо было дернуть за кольцо подложки к которому он был прикреплен.
Сняв с металлической подложки, выяснил, что это был стандартный 3.5-дюймовый жесткий диск Quantum на 2 (два!!!) Гб. У нас сейчас фильм больше весит...
Периферийные устройства
Других периферийных устройств, кроме Floppy дисковода не было, хотя место для них было выделено и спрятаны за жестяной заглушкой
Над жестким диском диском был расположен ATX блок питания производства DELTA ELECTRONICS
При разборе на корпусе отметили дату изготовления c апреля по октябрь 97 - с возможностью производства до 2000 года
После разбора пришлось это все собрать. Достать где-то клавиатуру и мышку с PS/2 а также монитор. Что в наше время не так и просто
После чего станция приняла уже божеский вид
Наступило наконец-то время финальной развязки.
Запуск
После нажатия кнопки запуска, после хруста 28-летнего жесткого диска, скрипа дисковода сразу нахлынула ностальгия. После сигнального оповещения о сбросе времени BIOS он запустился.
Монитор, конечно, подвел - не хотел обрабатывать сигналы ниже 85Г. Ну куда там, тогда ведь и 60Гц хватало, на ЭЛТ мониторах, которые шли в комплекте ... и выскакивало сообщение от монитора, которое мешало. А другого монитора не было.
Там оказалась установлена Windows98 SP2, хотя когда я учился там была установлена Win95.
Куча ярлыков и файлов оставлено бывшими учениками
Олдскульные Мои Документы с файлами
Также был найдена обучающая алгоритмам программа Кенгуру
А так же игры
Quake ||, в который мы играли в школе по сетке так и не запустился... (cкорее повредили исполняемые файлы игры).
И под конец можно выключить компьютер.
Итог
Конечно, других целей, кроме как закрыть гештальт и узнать о том, что находится внутри первого компьютера моего детства, не было.
Мы видим стандартную станция Pentium I, которые работают до сих пор.
Могу сказать, что сама компоновка выглядела довольно добротна, тяжелая, порой даже cлишком много металла, элементы спроектированы и расставлены для удобного доступа к ним... и это в 1997. Все делалось для быстрой и спокойной замены элементов. Буквально голыми руками.
Также был поражен уже тогда возникшей глубокой кооперацией при изготовлении. Элементы для американской компании Hewlett-Packard были собраны со всего мира: Филиппины, Таиланд, Китай, Ирландия, Япония, Тайвань, Малайзия и т. д.
Ну и напоследок можно сказать спасибо этим компьютерам за то что познакомили с миром персональных компьютеров и первыми компьютерными играми, часами сыгранными на них, которые мы наблюдали в то время только по телевизору.
Автор: ssj100
