Пока нефтегазовые компании тратят огромное количество сил и ресурсов на разведку и разработку новых месторождений ископаемого топлива, ученые работают над другой стороной «энергетического вопроса»: хранение и доставка электроэнергии в экстремальных условиях. Сегодня на рынке источников питания доминируют аккумуляторные батареи, но у них есть альтернатива — конденсаторы, которые обладают перед аккумуляторами рядом преимуществ: легкие, быстрый цикл зарядки-разрядки, не теряют емкость со временем.
Для обеспечения корректного функционирования, при создании конденсатора необходимо использовать диэлектрические материалы, которые ведут себя, по сути, как изоляторы, и обеспечивают хранение заряда. Полимерные диэлектрики имеют больший КПД по сравнению с классическими материалами и могут работать в условиях более интенсивных электрических полей без пробоев, что обеспечивает большую надежность изделия.
Сейчас основным недостатком современных конденсаторов является их неспособность работать в условиях высоких температур, что не соответствует требованиям сферы их возможного применения (экстремальные условия). Однако, разработанный композитный полимер лишен этих недостатков и имеет более широкий, чем ранее применяемые материалы, спектр использования. Материал был получен учеными путем соединения частиц традиционного полимера с нанолистами гексагонального нитрида бора.
Новый материал (названный BCB/BNNS) можно успешно использовать как диэлектрик, способный более эффективно предотвращать утечку тока и обладающий стабильной диэлектрической проницаемостью. Материал состоит из бензол-циклобутана, соединенного с нанолистами нитрида бора. По своей структуре используемый учеными нитрид бора похож на графеновые листы толщиной в один атом. Полученный материал обладает превосходными свойствами по сравнению с ранее имевшимися.
Однако, исследователи не являются первооткрывателями. Свойства гексагонального нитрида бора как диэлектрика были известны ранее. Например, в 2010 году, по итогам совместного исследования ученых из университетов в Хьюстоне, Токио и Красноярске, была опубликована работа, в которой нитрид бора рассматривался в соединении с графеном как альтернатива кремнию в микроэлектронике.
Для проверки диэлектрических свойств, команда ученых сравнила полученный ими полимер с другими, лучшими из существующих сегодня диэлектриками на рынке. Первым тестом для BCB/BNNS был тест на диэлектрическую проницаемость при частоте переменного тока в 104 ГЦ и температуре до 300 °C.

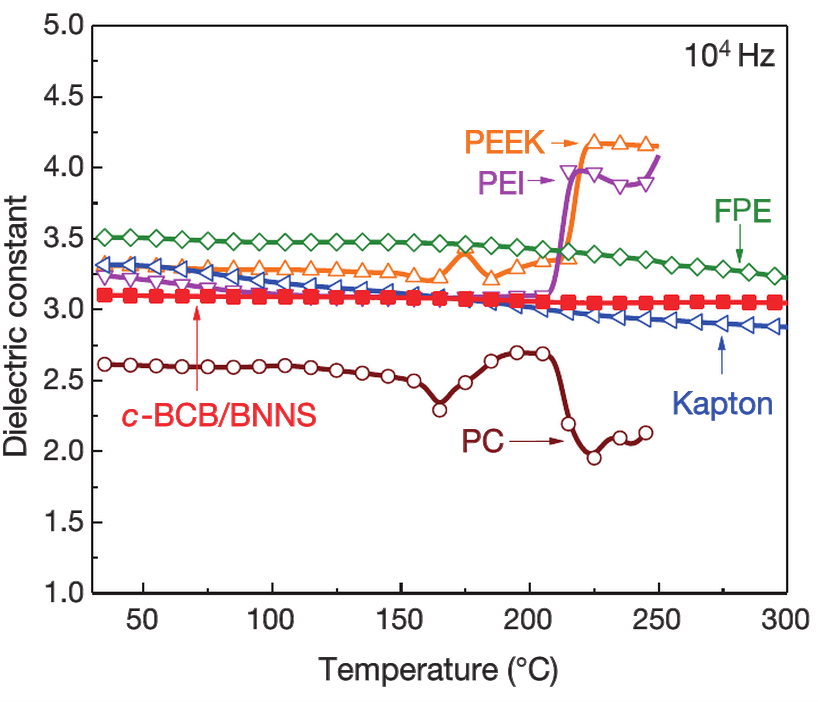

График зависимости диэлектрической проницаемости (для вакуума = 1) материалов при различных температурах.
Как видно на графике, в отличие от других материалов, диэлектрические свойства BCB/BNNS остаются практически неизменными (изменение εr — относительной диэлектрической проницаемости при температуре 300 °C, составляет всего 1,7% против 8% для лучшего из используемого сейчас диэлектрика). Испытания проводились и с использованием постоянного тока, в ходе которых ученые получили такие же результаты.
При использовании диэлектрика как изоляционного материала важно исключить потери энергии. Для BCB/BNNS коэффициент рассеяния не изменяется с ростом температуры окружающей среды. Но новый полимер не идеален: потери от рассеивания увеличиваются с 0,09% до 0,13% при повышении температуры от 25 до 300 °C. Схожие характеристики имеет всего один материал, когда все прочие теряют намного больше заряда с ростом температуры.

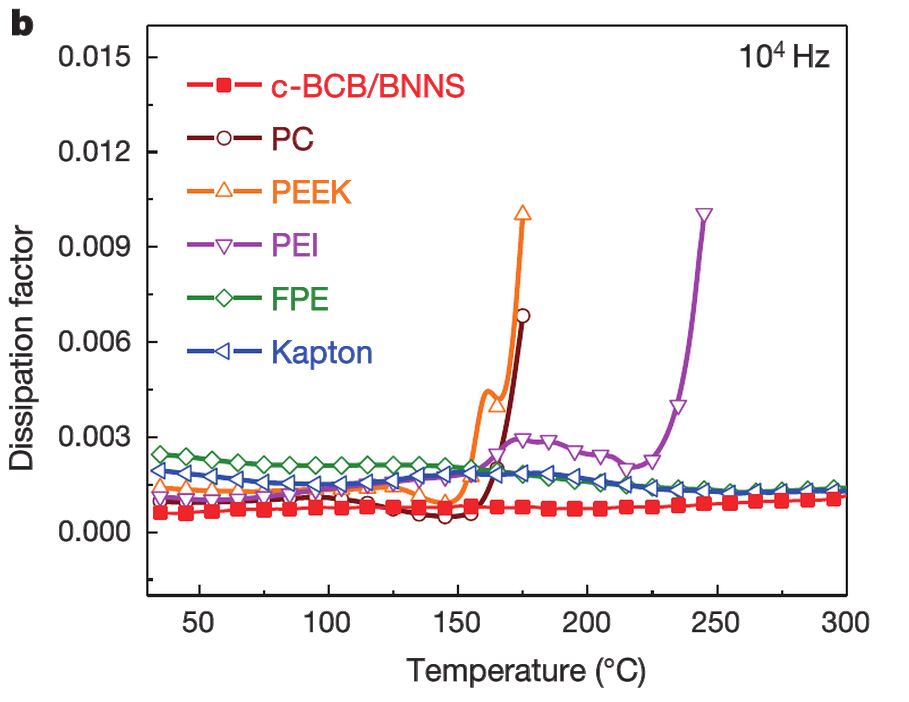

График изменения коэффициента рассеяния с ростом температуры.
Исследователи также протестировали новый материал в цикле зарядки-разрядки конденсатора и измерили плотность тока при разрядке.

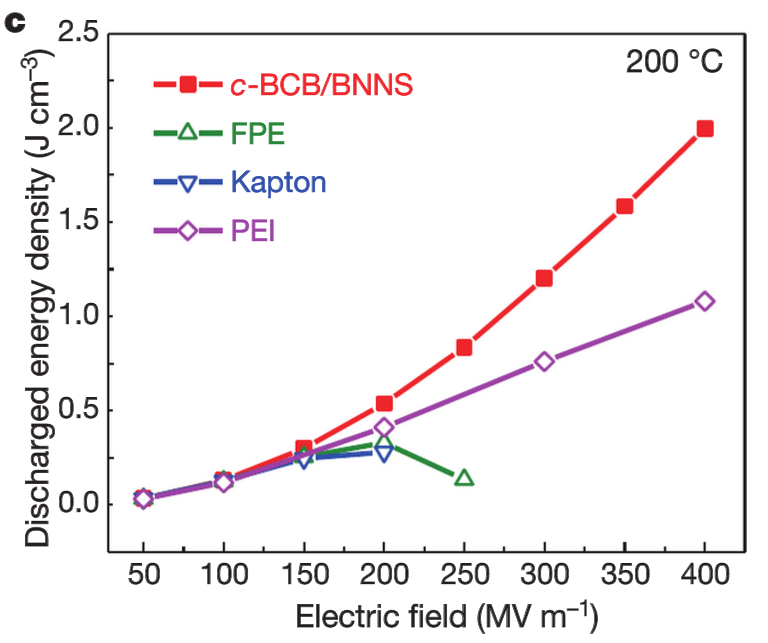

Плотность тока при разрядке при температуре 200 °C

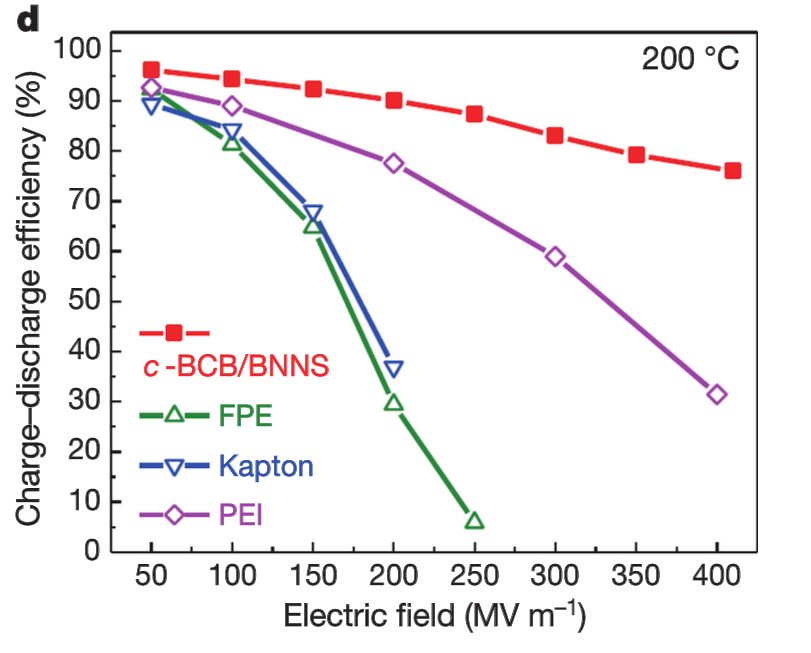

Эффективность цикла зарядки-разрядки при температуре 200 °C
Полученные результаты можно считать превосходными, так как для полимерных диэлектриков крайне важно удерживать заряд при высоких температурах. При росте утечки тока с повышением температуры снижается эффективность цикла зарядки-разрядки и происходит выделение тепла внутри самого конденсатора, что снижает его параметры и срок службы.
Большинство отказов конденсатора происходит из-за его перегрева и выхода из строя всей конструкции (взрыв и многим знакомое «вздутие» конденсатора). В некоторых случаях повышение температуры конструкции приводит к так называемому тепловому пробою. Несмотря на наличие эффективных диэлектриков, многие из них обладают плохой теплопроводностью, что приводит к аккумулированию тепла внутри конденсатора, что, в свою очередь, повышает риск теплового пробоя. Новый материал имеет имеет коэффициент теплопроводности в диапазоне от 300 до 2000 Вт/(м·K).

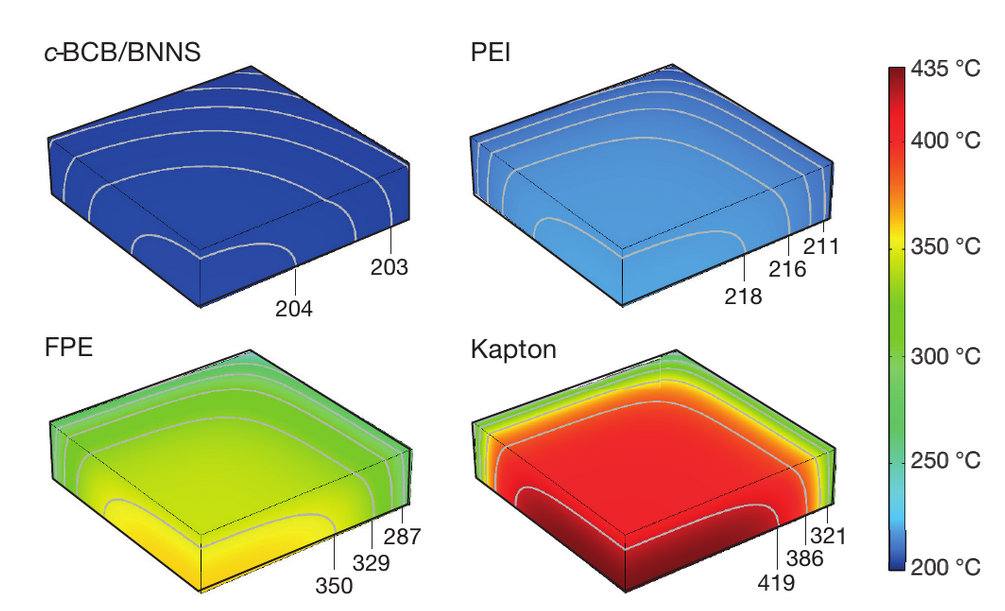

Тепловой рисунок различных материалов в ходе эксплуатации в сравнении с BCB/BNNS
Полимер BCB/BNNS имеет коэффициент теплопроводности от 300 до 2000 Вт/(м·K). Столь большой диапазон значений коэффициента теплопроводности говорит нам о том, что этот полимер может использоваться, в том числе, и как радиаторный материал в качестве пассивного охлаждения элементов в электронике.
Потенциально BCB/BNNS может применяться и в гибкой электронике будущего, так как он не теряет и не изменяет своих свойств при механическом воздействии (изгибе, скручивании и т.п.), в том числе и при механическом воздействии при высоких температурах (до 250 °C).
Ранее другая группа ученых из Университета Райса рассматривала нитрид бора и в качестве антикоррозийного материала, который предлагалось напылять методом химического парофазного осаждения слоем толщиной в несколько атомов, который защищал от окисления материалы при температуре вплоть до 1100 °C.
Автор: ragequit
