Как нам всем известно в природе существует четыре основных агрегатных состояния вещества: твердое, жидкое, газообразное и плазма. Вода, будучи неотъемлемой составляющей и движущей силой жизни на планете, может при разных условиях пребывать в трех состояниях: в жидком, твердом (лед) и газообразном (пар). Однако ученые из Стокгольмского университета (Швеция) выяснили, что у воды имеется два разных жидких состояния. Первое мы наблюдаем на постоянной основе, а вот второе проявляется при температуре -63 °C. Как ученым удалось сделать это открытие, какими свойствами обладает вода во втором жидком состоянии, и какова его роль? Ответы на эти вопросы мы найдем в докладе ученых. Поехали.
Основа исследования
Фундаментом для подобного рода исследований стало обнаружение расхождения изотермической сжимаемости и теплоемкости (CP) при переохлаждении воды. Ученые начали поиски объяснений этих странных процессов.
Одна из самых распространенных теорий утверждает, что существует переход жидкость-жидкость (LLT от liquid-liquid transition) в переохлажденной воде между жидкостью высокой плотности (HDL от high-density liquid) и жидкостью низкой плотности (LDL от low-density liquid), который заканчивается в критической точке жидкость-жидкость (LLCP от liquid-liquid critical point) при положительном давлении. Аномальное поведение воды в соответствии с этой теорией объясняется колебаниями, исходящими от LLCP.
Относительно недавно были проведены дополнительные опыты, в ходе которых было обнаружено, что структура переохлажденной воды непрерывно изменяется при охлаждении до 227 К под давлением 1 бар. Это указывает на однофазное поведение без LLT при атмосферном давлении. Следовательно, это подразумевает, что если LLT действительно существует, то LLCP должен находиться при давлении (P) > 1 бар.
Эксперименты по рассеянию нейтронов в воде позволили предположить, что различные фазы HDL и LDL могут быть идентифицированы по их четко определенным положениям пиков в структурном факторе (математическое описание того, как материал рассеивает падающее излучение).
В частности, положение первого пика в О–О рассеянии сильно чувствительно к существованию тетраэдрических структур (LDL) или межузельных молекул между первой и второй оболочками (HDL). Следовательно, наиболее подходящим способом обнаружения LLT в переохлажденной воде может быть отслеживание структуры жидкости с помощью рассеяния рентгеновских лучей или нейтронов. Основная сложность таких опытов заключается в том, что их нужно проводить при разном давлении и очень быстро, пока не произошла кристаллизация.
В данном труде был использован метод компрессии-декомпрессии, когда начальное повышение давления было вызвано нагревом, индуцированным лазерным импульсом. Когда временной масштаб индуцированного лазером высвобождения энергии намного короче, чем время прохождения звука через образец, нагрев является изохорным*, а давление внутри образца значительно возрастает.
Изопроцесс* — термодинамический процесс, когда количество вещества и какой-то параметр его состояния (давление, объем, температура или энтропия) остаются неизменными.
После окончания сверхбыстрого лазерного импульса образец быстро расширяется по мере того, как внутреннее давление уменьшается, приближаясь к значениям давления окружающей среды. Однако, если динамика жидкости достаточно быстрая, чтобы расслабить образец до наступления расширения, квазиравновесное поведение будет наблюдаться во время процесса декомпрессии.
Образцы изучались с помощью рассеяния рентгеновских лучей с разными временными задержками во время декомпрессии. В ходе наблюдений было выявлено резкое изменение структурного фактора, которое указывает на прерывистый LLT. Кроме того была обнаружена кристаллизация льда, происходящая значительно позднее. Это подтверждает, что LLT является метастабильным состоянием и отличается от перехода жидкость-лед.
Результаты исследования

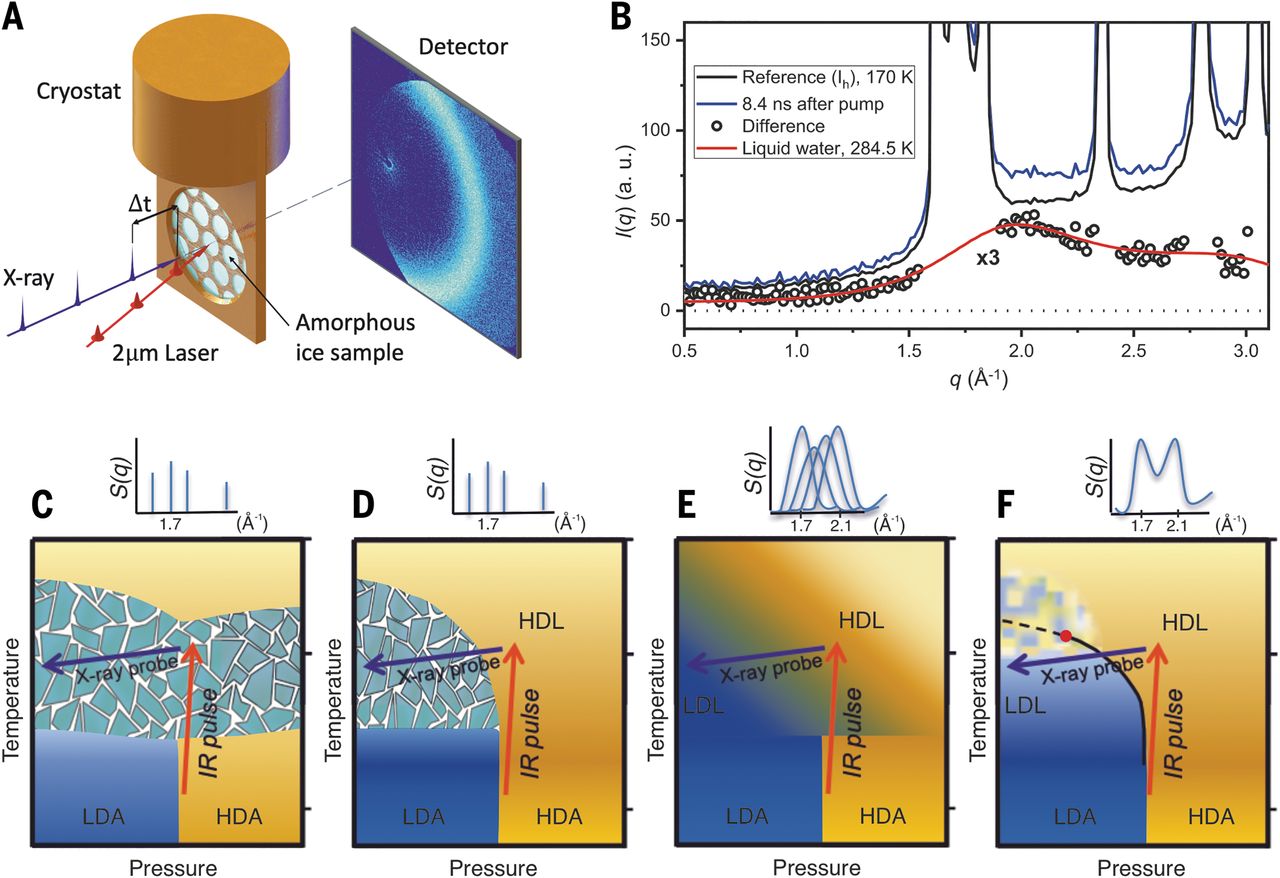

Образцы из аморфного льда* высокой плотности (HDA от high-density amorphous) были помещены в криостат внутри вакуумной камеры, где можно было проводить измерения методом накачки-зондирования с использованием инфракрасных и рентгеновских лазерных лучей (1A).
Аморфный лед* получают посредством быстрого охлаждения воды, так что ее молекулы не успевают сформировать кристаллическую решетку (т.е. молекулы расположены случайным образом).
Изображение №1
Толщина выбранных для наблюдения образцов варьировалась либо от 35 до 55 мм, либо от 15 до 25 мм. На образец воздействовал инфракрасный импульс с длиной волны 2 мм в течение 100 фс. Импульс увеличивал температуру и возбуждал комбинацию O–H и H–O–H.
ИК импульс с длиной волны 2 мм может перегреть и частично растопить лед за 10 нс. Такое частичное плавление наблюдалось для гексагонального образца льда (Ih) толщиной 100 мм (1B). Когда эквивалентный нагрев был применен к образцам HDA (толщиной < 55 мм), температура увеличилась от 115 до ~ 205±10 К.
Плотность HDA находится в диапазоне от 1.13 до 1.16 ± 0.02 г/см3, а изохорный нагрев поддерживал плотность сразу после ИК-накачки. Измерение плотности и температуры переохлажденной воды в зависимости от давления после воздействия ИК импульса показало, что значения давления составляли от 2.5 до 3.5 кбар.
После активации ИК импульса началась самопроизвольная декомпрессия, во время которой температура оставалась примерно постоянной, пока через ~ 100 мс охлаждение за счет теплопроводности не стало существенным.
Данная изотермическая декомпрессия снижала давление в образце. В этот момент проводили измерения с помощью интенсивных импульсов рентгеновского излучения < 50 фс с энергией 9.7 кэВ (временные задержки от 8.4 нс до 1 мс). Картины рассеяния регистрировались с отдельных рентгеновских снимков на большом двумерном детекторе. Для каждой временной задержки было объединено 20 снимков, каждый из которых делался при новом положении образца.
На изображениях 1С-1F показан прогноз для структурного фактора S(q) как функции переданного импульса q во время декомпрессии в четырех гипотетических сценариях:
- прямая кристаллизация в лед фазы IX или фазы Ih происходит сразу после подачи ИК импульса (сценарий I, 1C);
- возможно существует лишь одна жидкая фаза, которая сначала появляется, а затем трансформируется в лед Ih или Isd по мере разуплотнения жидкости (сценарий II, 1D);
- непрерывный переход от HDL к LDL происходит во время декомпрессии перед кристаллизацией (сценарий III, 1E);
- перед кристаллизацией наблюдался прерывистый LLT переход от HDL к LDL (сценарий IV, 1F).
В случаях (I) и (II) ожидалось наличие пиков Брэгга в S(q), вызванных кристаллизацией, до появления каких-либо признаков LDL структуры. В случае (III) первый пик S(q) будет плавно смещаться с q при декомпрессии, подобно вариациям, наблюдаемым для давления воды температурой 300 К или для температуры воды при давлении 1 бар.
Наконец, в случае сценария IV, во время которого имеет место прерывистый LLT переход, HDL пик в S(q) останется на фиксированном q, а новый пик появится и останется фиксированным при другом q (LDL пик) во время декомпрессии.
Изображение №2

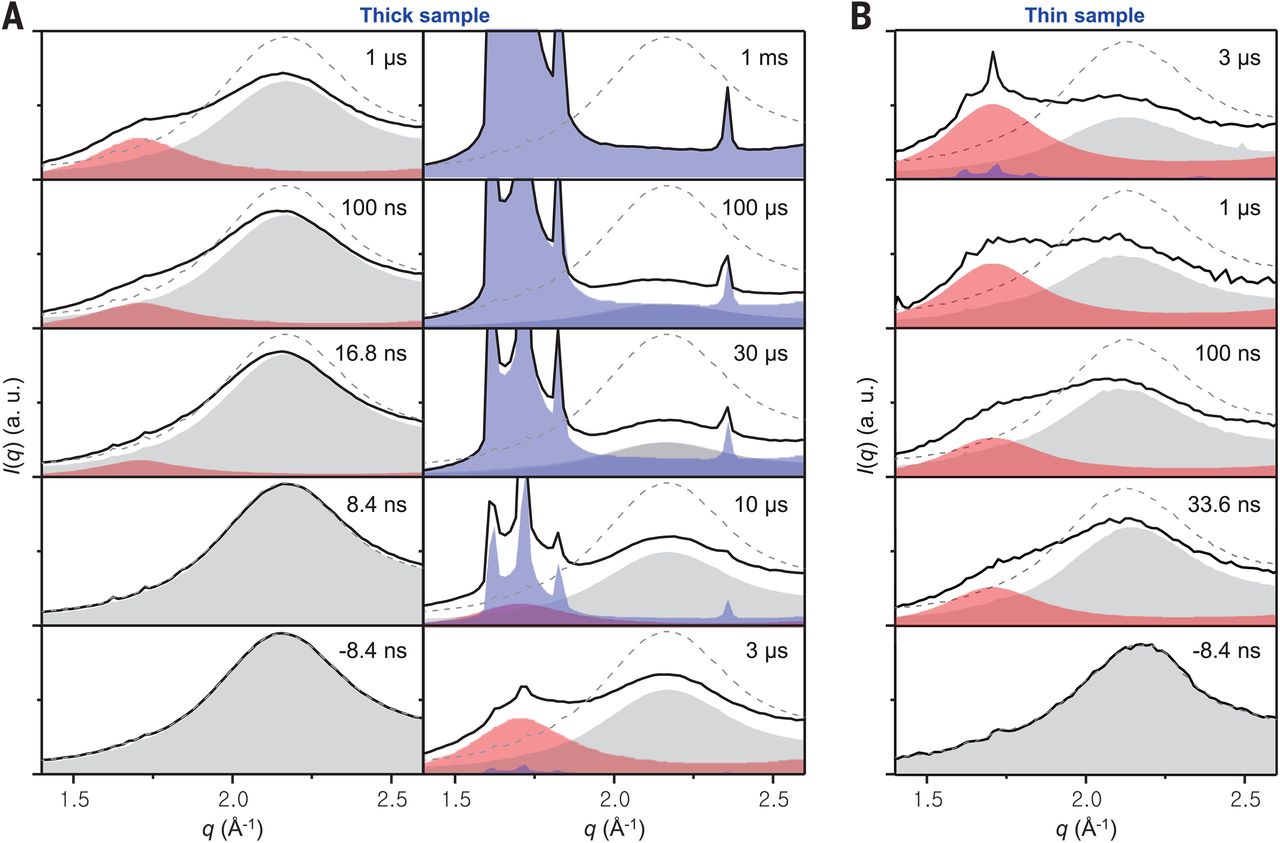

На 2А показана интенсивность рассеяния рентгеновских лучей на образцах HDA толщиной от 35 до 55 мм при различных временах задержки после ИК импульса. Положение пика перед ИК-импульсом было при q = 2.15 Å-1, что согласуется с ранее проведенными исследованиями HDA.
Через 8.4 нс после подачи ИК импульса образцы подверглись нагреву. В этот момент было замечено, что положение пика оставалось постоянным и близким к положению пика жидкой воды при 300 К и давлениях от 2 до 3 кбар. Через 16.8 нс на графике появляется плечо при q = 1.7 Å-1, что аналогично положению q для LDA и LDL. Интенсивность этого пика увеличивалась по мере продолжения декомпрессии до временной задержки в 3 мс. При более длительных задержках (от 3 мс до 1 мс) наблюдалось развитие пиков Брэгга, соответствующих фазе льда Isd, которые увеличивались со временем. При окончательном измерении временной задержки (1 мс) все образцы превращались в лед.
На графике 2В показаны временные задержки для образцов толщиной от 15 до 25 мм, где степень преобразования HDL в LDL была выше, чем у образцов с большей толщиной. Спустя 1 мс соотношение двух компонентов составляет почти 1:1. Это, вероятнее всего, связано с тем, что в более тонких образцах процесс нагрева протекает более равномерно. В более толстых образцах ИК излучение поглощается больше на передней поверхности, чем на задней, что приводит к большему градиенту температур. Две наблюдаемые взаимопревращающие фазы имеют q-положения вблизи HDL и LDL, как и было предсказано на основе экстраполяции данных по зависящему от температуры и давления рассеянию нейтронов водой при более высоких температурах.
Сценарии, показанные на 1D-1F, могут быть только в том случае, если образец после ИК импульса был жидкостью, а не аморфным твердым телом, и оставался жидким во время процесса декомпрессии.
Сразу после ИК импульса образец перемещался в точку на фазовой диаграмме, лежащую выше температуры гомогенного образования льда (TH), что соответствует быстрой жидкоподобной диффузии. В этой области вода была метастабильной жидкостью в течение нескольких минут, прежде чем превратилась в кристаллические фазы льда.
Чтобы понять, как сразу после нагрева HDA ИК импульсом возникает жидкоподобная диффузия, ученые метод классической молекулярной динамики для модели воды ST2 (исследование по данной теме доступно по ссылке: Improved simulation of liquid water by molecular dynamics).
Наблюдаемое температурное смещение в 25 К означает, что экспериментальная температура 205 К соответствует ~ 230 К для ST2 воды.
Изображение №3

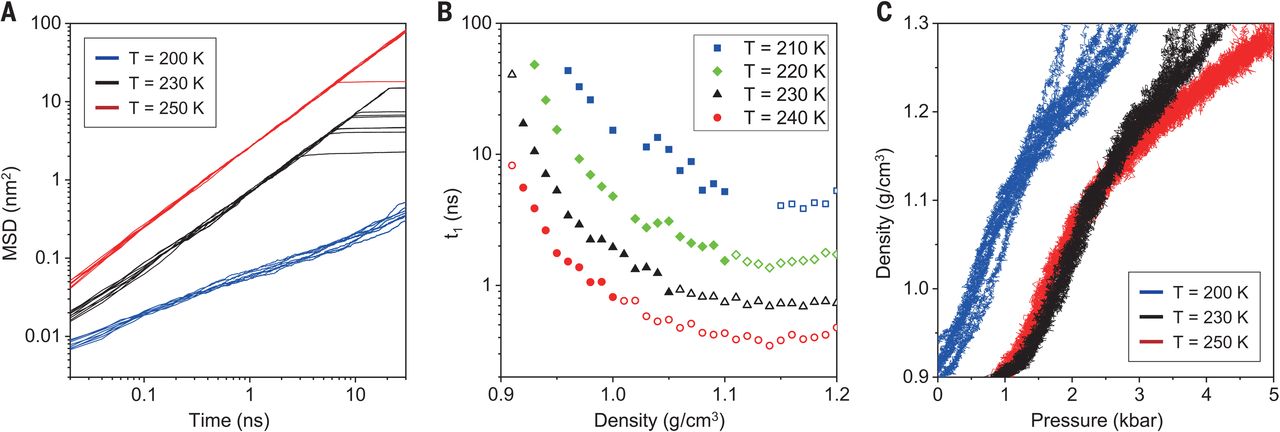

На 3А показано среднеквадратичное смещение (MSD) молекул ST2 как функция времени после быстрого нагревания (при 3000 К/нс) образца HDA. Начиная с 80 К, HDA нагревали до одной из трех различных конечных температур в диапазоне от 200 до 250 К. Если бы была задержка для перехода образца в жидкое состояние, то среднеквадратичное смещение было бы изначально постоянным, а затем линейно увеличивался бы после задержки.
В ходе моделирования системы было обнаружено, что среднеквадратичное смещение увеличивается со временем линейно, как и ожидалось для диффундирующей жидкости. Из этих результатов следует, что в течение 20 пс после быстрого нагрева HDA в системе образуется жидкое состояние. Этот процесс был намного быстрее, чем частичное таяние льда фазы Ih посредством ИК импульса, которое длилось ~ 10 нс (1B).
Тем не менее травление кристаллов, т.е. переход между фазами со значимыми отличиями в структурах до и после, является процессом, требующим активации (т.е. преодоления барьера свободной энергии).
Используемые в опытах образцы льда выдерживали от 0.5 до 5 часов при температуре 115 К, потому они еще до нагрева находились в ультравязком жидком состоянии. Образцы не столкнулись с барьером свободной энергии при нагревании от 115 до 205 К. Это согласуется с тем, что HDA и HDL структурно тесно связаны, и в результате начало быстрой диффузии было моментальным.
Коэффициент диффузии (D) для жидкой воды при 205 К и 3 кбар, полученный при анализе экспериментальных данных, составил D = 2 х 10-11 м2/с. Дабы преобразовать D в показатель времени для жидкоподобной диффузии, необходимо было сначала определить t1 = (1 nm2)/6D, где t1 — среднее время, необходимое среднеквадратичному смещению для достижения 1 нм2, что эквивалентно диффузии, превышающей диаметр молекулы воды в три раза. Расчеты и наблюдения показали, что сразу после ИК импульса t1 составляет 8 нс. Для ST2 модели, когда температура системы была в диапазоне от 220 до 240 К, а плотность 1.2 г/см3, время t1 составляло от 0.5 до 2 нс (3B). Даже после самой короткой временной задержки, образец, полученный после ИК импульса, имел достаточно времени, чтобы перейти в жидкое состояние HDL.
Временной показатель жидкоподобной релаксации в областях низкой плотности, образовавшихся в образцах при декомпрессии, можно было оценить несколькими способами. Предыдущие измерения в тонких слоях LDL воды при 1 бар и 205 К показали D = 2 х 10-13 м2/с, что соответствует t1 = 800 нс. Это примерно в 100 раз больше, чем у HDL, образовавшихся после ИК импульса. В соответствии с этими данными было установлено, что для ST2 воды t1 увеличивался примерно в 50 раз, когда система преобразовывалась из чистого HDL в чистый LDL (3B). Также было выявлено моментальное изменение плотности ST2 модели при T > 200 К во время быстрой декомпрессии (3С).
Эксперименты и моделирование показали, что жидкостное равновесие системы при 205 К в LDL образовывалось за время в 50-100 раз большее, чем для HDL. Следовательно, если есть возможность достичь жидкостного равновесия в течение нескольких наносекунд, то этого же можно достичь и в течении сотен наносекунд. Если это так, то отдельные фазы с высокой и низкой плотностью, наблюдаемые в субмикросекундном временном масштабе, можно воспринимать как квазиравновесные жидкие фазы.
При учете сценариев, показанных на 1С-1Е, должно происходить быстрое преобразование в лед или непрерывное преобразование жидкого состояния. Однако этого не происходило. Образование кристаллического льда могло бы происходить в масштабах времени, более чем на один порядок превышающих преобразование в LDL. Из этого следует, что экспериментальные данные могут быть количественно согласованы только со сценарием, показанным на 1F.
Изображение №4

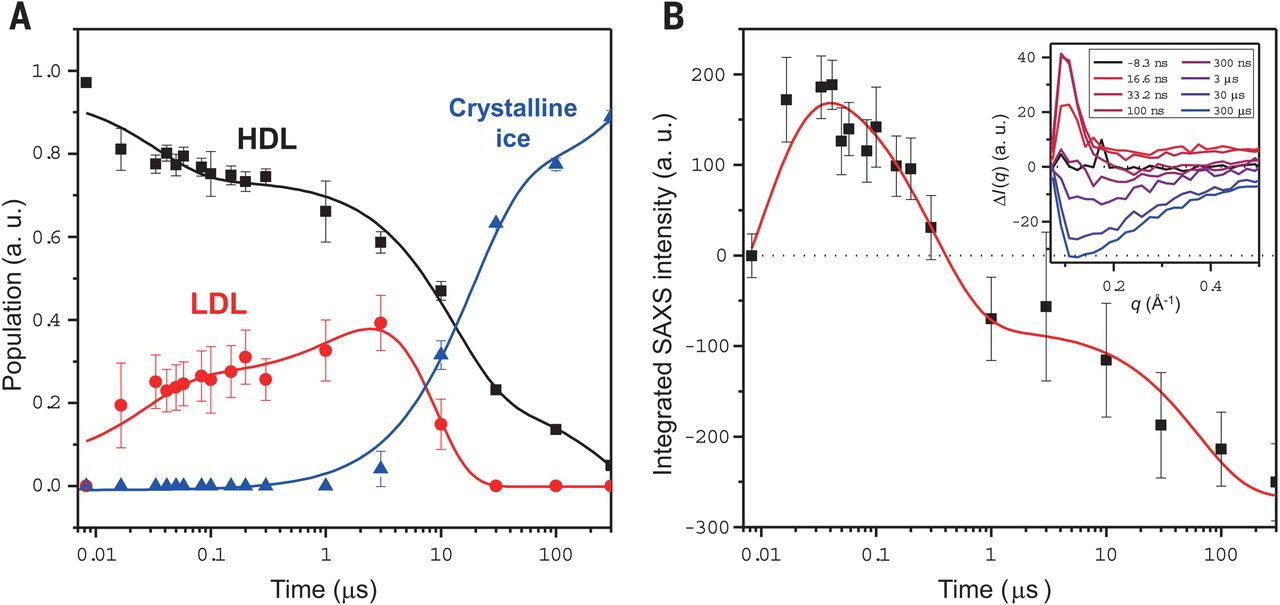

Дабы лучше понять, как происходит образование LLT, были проанализированы отличия в рассеянии для образцов разной толщины (от 35 до 55 мм). Это позволило оценить фракционную заселенность каждой фазы в образце как функцию временной задержки (4A).
На 16.8 нс наблюдается лишь небольшая доля LDL, которая достигала максимума (~ 40% от общей интенсивности рассеяния) спустя 3 мс. Этот процесс сопровождается соответствующим уменьшением доли HDL. На временной отметке в 3 мс появляется кристаллический лед, который в последствии преобладает по всей системе. Образование льда происходило во временном масштабе, более чем на один порядок превышающем переход от HDL к LDL. Это указывает на то, что LLT, хоть и является метастабильным фазовый переход, он все же отличается от перехода жидкость-лед.
Из-за динамического характера процесса декомпрессии ожидалось, что преобразование HDL в LDL будет происходить в области на графике между линией HDL-LDL сопряжения и пределом метастабильности фазы HDL. В этой области переход должен проявляться в короткие промежутки времени в виде локализованных LDL флуктуаций, за которыми следует зарождение и рост LDL доменов. На 4В (график малоуглового рентгеновского рассеяния, SAXS) отчетливо видны небольшие флуктуации LDL.
Полное преобразование образца в LDL было прервано процессом образования льда. Однако для тонких образцов соотношение HDL:LDL достигало значения 1:1 за 1 мс до появления льда (2В).
Для более детального ознакомления с нюансами исследования рекомендую заглянуть в доклад ученых и дополнительные материалы к нему.
Эпилог
В данном труде ученые установили наличие второго жидкого состояния для воды, возникающего при 205 К. Результаты экспериментов показали, что переход жидкость-жидкость (LLT) происходит в условиях (давление и температура), при которых обычно происходит только кристаллизация.
Кроме того, наблюдаемый для LLT временной масштаб (от наносекунд до микросекунд), согласуется с предыдущей экспериментальной оценкой, основанной на экстраполяциях от 10 мс при 174 К до наносекунд и микросекунд при 220 К с использованием температурно-зависимых кинетических измерений.
Ученые отмечают, что ранее подобных наблюдений не было ввиду отсутствия соответствующего оборудования. В современных лабораториях есть возможность проводить рентгеновские исследования процессов, которые протекают молниеносно. В добавок к этому существует множество методик моделирования, позволяющих предугадать ход исследуемых процессов до фактических наблюдений. Фактор скорости крайне важен, когда речь идет об исследовании воды в момент ее преобразования в лед. За счет «быстрых» рентгеновских лучей ученым удалось наблюдать процесс преобразования одной жидкости в другую, что предшествует образованию льда. Следовательно, при определенных условиях вода из жидкого состояния переходит в другое жидкое состояние.
Результаты этого колоссального труда открывают новые возможности перед исследователями воды, позволяя разрешить многолетние споры вокруг живительной жидкости и ее необычных свойств.
В будущем ученые намерены провести дополнительные исследования своего открытия, поскольку остается еще немало вопросов касательно свойств второго жидкого состояния воды и его важности в процессах, протекающих на планете. По некоторым предположениям наличие двух жидких фаз воды может каким-то образом быть связано с биологическими процессами в живых клетках.
Благодарю за внимание, оставайтесь любопытствующими и хорошей сем рабочей недели, ребята. :)
