— А правда, что тонер радиоактивный?
— Нет, там есть свинец, а он защищает от радиации.
Из услышанного разговора.
Он черен и таинственен как самолет-разведчик SR-71 «Blackbird».
Он не имеет опознавательных знаков на борту.
Он обладает отличными ТТХ.
Он умеет практически всё.
Он не спит и мало ест.
Он всегда с тобой.
Он наш!
Этот маленький треугольник, похожий на инопланетное существо, является уникальным прибором по совокупности своих характеристик и необходим каждому человеку.
Миниатюрное носимое устройство непрерывного радиационного контроля, автономный персональный дозиметр, самописец, с продолжительностью работы более 500 суток.
В статье: демонстрация работы в условиях нормального и повышенного уровней радиоактивного фона, взаимодействие с компьютером, описание программ, архивные графики, вскрытие изделия и многое другое.
Но самое главное, это задание читателям ТМ = Х + GT + MM о выведении данных всех брелков на экраны своих мониторов, что позволит уменьшить количество горячих пятен на планете, определить одну из возможных причин болезней, продлить или спасти жизнь многим людям.
Поможет в этом открытый протокол обмена с устройством, что упростит подключение интеллектуального датчика к компьютеру и другим устройствам.
Джин выпущен из бутылки
Человечество появилось и всегда существовало в условия естественной радиации различного уровня, привыкло и не замечало её (не считая аномальных зон). Не исключено, что радиация сыграла определенную роль в разнообразии форм жизни на Земле, но сейчас…
После открытия радиоактивности физиком А. Беккерелем в 1896 году, исследований супругов Кюри и других ученых, к естественной, добавилась и искусственная радиоактивность. Несмотря на то, что первые же исследователи открыли биологическое действие радиоактивности, радиоактивным материалам длительное время приписывали полезные и лечебные свойства. В мире продавались приспособления для получения радиоактивной воды, пасты, мази, препараты для улучшения здоровья, производились брелки с подсветкой, светящаяся краска и другие радиоактивные “игрушки”.
Появились атомные бомбы, электростанции, корабли, транспортировка “топлива” и “отработки”. Стали популярными радиоактивные датчики дыма, уровня, обледенения, обладающие множеством преимуществ перед датчиками других типов и имеющие лишь один незначительный недостаток. Добыча строительных материалов иногда производится в зонах с повышенным уровнем естественной радиации. В результате, возникают новые очаги, а концентрация радиоактивных веществ на планете перераспределяется. Также имеются случаи сознательного использования радиоактивных материалов с нехорошими целями.
Радиоактивные вещества способны перемещаться на значительные расстояния и иметь огромный период опасного действия, поэтому необходим постоянный контроль радиационной обстановки всех территорий для своевременного обнаружения опасных мест и материалов, проведения необходимых мероприятий.
Каждому по измерителю?
Помимо земного, излучение имеет и космическое происхождение, на уровень которого влияет магнитное поле Земли, а оно изменяется во времени и по высоте.
Имеет место такое явление, как магнитная аномалия и самая известная из них — Бразильская.
Возвращаясь к авиации. Помимо “бонусных миль”, любители летать накапливают и радиационную дозу, так как наверху (ближе к Космосу) уровень излучения выше, чем на поверхности планеты. Может поэтому, некоторые люди предпочитают поезд самолету? А сколько получит пассажир авиалайнера при перелете из одного города в другой? Много это или мало? А по сравнению с космонавтом? Ответ можно найти при запросе “таблица доз радиации”.
Первоначально, задачу измерения уровня радиоактивного излучения обычно решали специалисты, но после получивших широкую известность аварий на Чернобыльской АЭС и Фукусиме, глубина проблемы открылась для многих людей, ввиду произошедшего обширного радиоактивного заражения местности.
После Чернобыля наблюдался всплеск увлечения приборами радиационного контроля. Промышленность выпускала многочисленные модели бытовых дозиметров, журналы публиковали различные схемы, радиолюбители “клепали” самодельные устройства. Но все сошло на нет. Ситуация в области знаний по радиации стала напоминать разговор из начала статьи. Люди успокоилась, батарейки в устройствах “сели”, всплеск угас. Выпуск приборов продолжался, но удобные, и самое главное — “долгоиграющие” устройства были огромной редкостью.
И вот, прогресс в области электроники сделал очередной шаг вперед. Группой наших разработчиков был сконструирован прибор, сочетающий в себе лучшие достижения в потреблении (долгий период работы), миниатюризации (маленькое и легкое устройство могут постоянно носить даже девушки) и компьютерных возможностях (архивы, настройка под свои потребности).

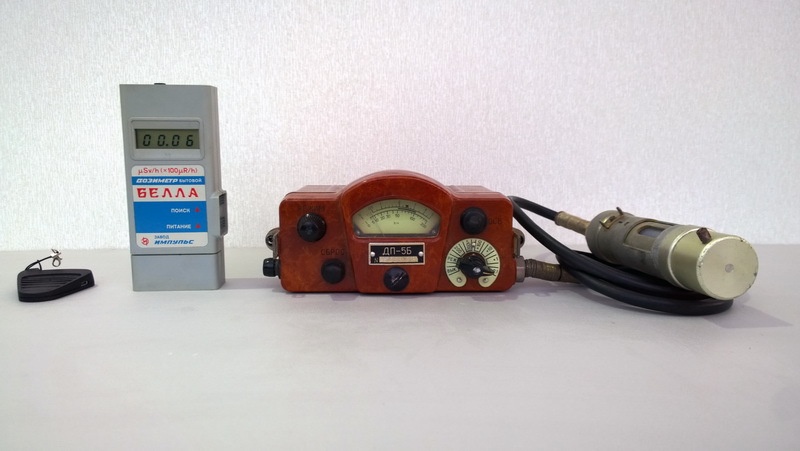

Для оценки прогресса в долгоиграистости и массе приборов, рассмотрим посланников из разных компьютерных эпох.
1. Значительную часть кадра заняла модель начала 70-х годов, рентгенметр ДП-5Б (доMS-DOS-кий период). Вот информация из клуба его любителей:
Комплект питания обеспечивает непрерывную работу прибора без учета подсвета шкалы в нормальных условиях в течении не менее 40 часов при использовании свежих элементов.
Масса прибора с элементами питания (с футляром и вспомогательным имуществом) — не более 2,8 кг. Масса полного комплекта в укладочном ящике не превышает 7,6 кг.
2. Левее расположился бытовой дозиметр начала 90-х годов “Белла” (период Windows 3.1). Данные из Википедии:
Время непрерывной работы при естественном радиационном фоне не менее 200 часов.
Масса, не более 0,25 кг.
3. В левой части кадра приютился малюсенький герой обзора, “Брелок Гейгера” (кстати, неплохо звучит его аббревиатура “ БГ”) — индикатор радиоактивности времен рождения Windows 10. Фрагмент из инструкции по эксплуатации прибора:
Срок службы элемента питания при мощности экспозиционной дозы не более 0,2 мкЗвч и нормальных климатических условиях: не менее 500 суток.
Масса 15 г.
В статье не будем сильно углубляться в α, β, γ-излучения (они сами углубляются в нас) и вред, причиняемый ими здоровью и жизни человека. За рамки обзора также выходит изучение многочисленных единиц измерений. Для общего понимания можно прочитать статью на сайте “Популярная механика” “Лекарство от радиофобии: Все о радиации”, или другие статьи, выполняющие полезные просветительские цели.
Перейдем к рассмотрению прибора.

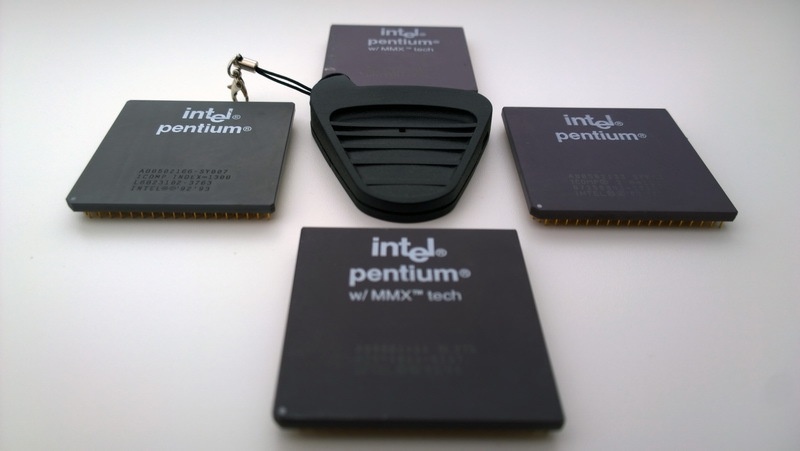

Помимо окружения в виде звена “Пентиумов”, мощь и возможности микропроцессорной техники заложены в “мозги” прибора. Интеллект появился с одновременным уменьшением размеров и массы измерителя.
В настоящее время люди мало курят и забывают размер спичечного коробка, поэтому процессор является хорошим средством для оценки размера изделия: 52х50х12 мм.

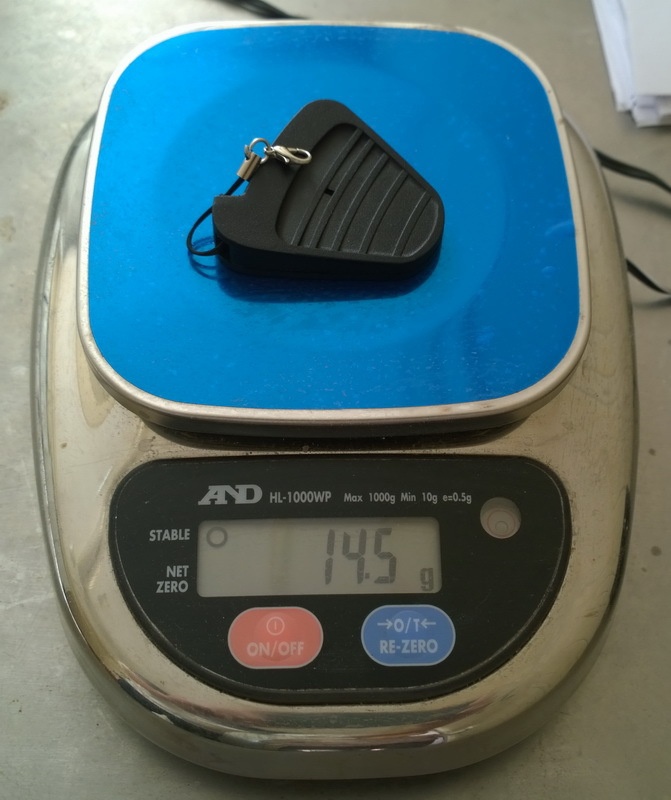

Помимо измерения габаритов, младенцев принято взвешивать. Выдающийся показатель!
И эта радость питается от широко распространенного в компьютерных кругах литиевого источника питания CR2032, обещая сказочный показатель времени работы не менее 500 суток! Что в наше время может быть круче?
На срок службы элемента питания влияют:
— уровень фона (чем он выше, тем чаще происходит разряд ионизационной камеры датчика, что вызывает последующую работу высоковольтного преобразователя);
— звуковая индикация превышения различных порогов;
— громкость ежесекундного звукового щелчка индикации работы;
— температура окружающей среды;
— тип (марка) элемента питания.
Посмотрим, послушаем. А что он может?
3D-моделирование освоить не удалось, поэтому в качестве визуального осмотра предлагается вращение на шурупе©
Примечание: шуруповерт и шуруп в комплект поставки не входят.
Заметили шнурок с блестящим замочком на конце? При помощи этого, изделие может стать частью связки с ключами, что и дало ему первую часть названия “Брелок”.
Следующий шаг знакомства — убедиться, что брелок живой. Когда станет скучно, или сядет аккумулятор в телефоне, всегда можно приложить брелок к уху и услышать четкий успокаивающий звук равномерных щелчков с частотой 60 ударов в минуту — питание в норме.
При превышении уровня радиационного фона подносить брелок к уху не надо. Громкий звук слышен на расстоянии. И что-то подсказывает, что разработчик устройства хорошо знаком с азбукой Морзе…
Как в современном самолете отсутствует механическая связь между штурвалом и органами управления, так и в данном индикаторе радиоактивности нет непосредственной связи между пробиванием разрядной камеры датчика при пролёте ионизирующей частицы и звуком, как это было в старинных устройствах. В приборе используется понятие “уровни сигнализации” для различных событий, отображаемых при помощи звуковых сигналов. Учтены все возможные ситуации, возникающие при работе устройства.
Для большинства жителей, выставленные по умолчанию уровни сигнализации являются оптимальными. Но замечательно то, что все уровни легко настраиваются под конкретные условия.
1. Ежесекундные щелчки индикации работоспособности устройства были продемонстрированы выше. Можно выбрать один из пяти уровней громкости щелчков с возможностью их отключения.
2. Пять различных порогов излучения индицируется пачкой из такого количества звуковых сигналов, какой уровень был превышен. Пример превышения третьего и четвертого уровней — достаточно одной таблетки, радующей дозиметр.
3. Превышение дозы, накопленной с момента запуска или сброса (с возможностью ежедневного сброса) пропикивается тремя короткими сигналами •••, “С” (СОС) или английская “S” (SOS) в азбуке Морзе, что означает “хватит, пора уносить ноги”.
4. При снижении напряжения питания до установленного по умолчанию порога в 2,8 вольт, прибор раз в полчаса сообщает о необходимости замены элемента питания комбинацией из длинного и трёх коротких сигналов —•••, буква “Б, B” (батарея, battery). Проработает он в таком режиме еще достаточно долго — до четверти всего срока.
Помимо шнурка для крепления к связке ключей, наиболее внимательные люди обратили внимание на разъём в корпусе устройства. В комплект поставки входит красивый плетенный шнур. И это не «потерянный хвост» ослика Иа, а метровый USB-кабель, что подразумевает подключение устройства к компьютеру, куда он прекрасно входит и замечательно выходит!
А ведь он кому-то очень нужен. Если подарить на день рождения этот шнурок (вместе со счетчиком), то человек будет только счастлив!
Извиняюсь, отвлекся.

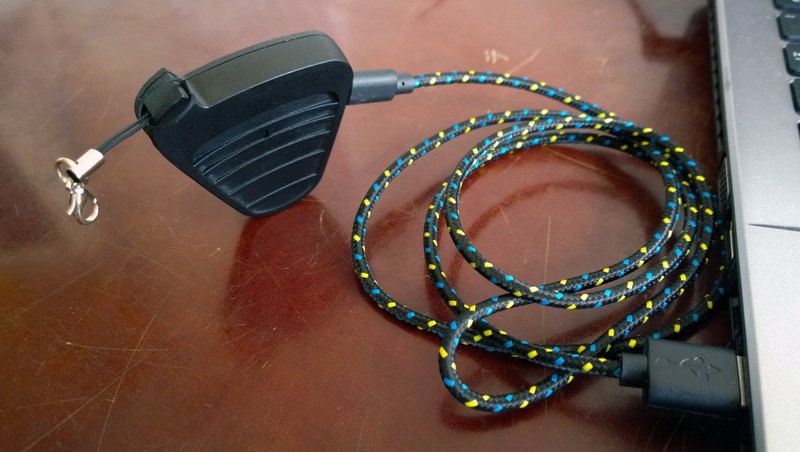

После подключения, компьютер обнаруживает и устанавливает…
HID-совместимое устройство под названием “Atom PRO”. Ранние версии устройства фигурировали под именем «Атом мини 2», «Atom mini 2», но теперь оно называется «Брелок Гейгера».
При помощи программы “Atom Basic” производится настройка прибора и считывание архивов.
Окно программы имеет верхнюю и нижнюю панели, а также три основные вкладки: “Общее”, “Архив 24 часа” и “Архив 300 дней”.
Нижняя панель служит для подключения/отключения прибора и индикации состояния.
В её левой части расположена кнопка “Подключить” с индикатором в правой нижней части “Отключено”. После подключения, надписи меняются на соответственно “Отключить” и “Подключено”.
Вкладка “Общее”.
Кнопки с круговыми зелеными стрелками позволяют получить (считать) параметр из устройства.
Зеленая галочка устанавливает (записывает) новое значение в прибор.
Красный крестик сбрасывает на значение по умолчанию, а в разделе “Время и дата” производит синхронизацию с компьютерным временем.
Ползунок “Громкость щелчков” позволяет установить громкость от 0 (щелчки отключены) до 5 (максимальная громкость). Так как громкость щелчков влияет на разряд батареи питания и кроме индикации работы нигде не используется, то целесообразно установить минимально слышимый уровень. Побочное применение данной настройки — определение качества работы слухового аппарата владельца устройства.
Вкладка “Архив 24 часа” позволяет увидеть записанные в прибор ежеминутные значения уровня излучения за последние сутки.
Вкладка “Архив 300 дней” покажет суточные данные архива за последние 300 суток, где каждые сутки имеют информацию о каждом часе.
Для считывания архива и обновления графика, при нахождении на соответствующей вкладке необходимо нажать на кнопку с круговыми зелеными стрелками в левой части верхней панели программы.
Кнопки “Увеличить”, “Уменьшить”, “Исходный масштаб”, “Переход по графику влево, вниз, вверх, вправо” позволяют совершать соответствующие действия с графиком.
График архива “24 часа”.

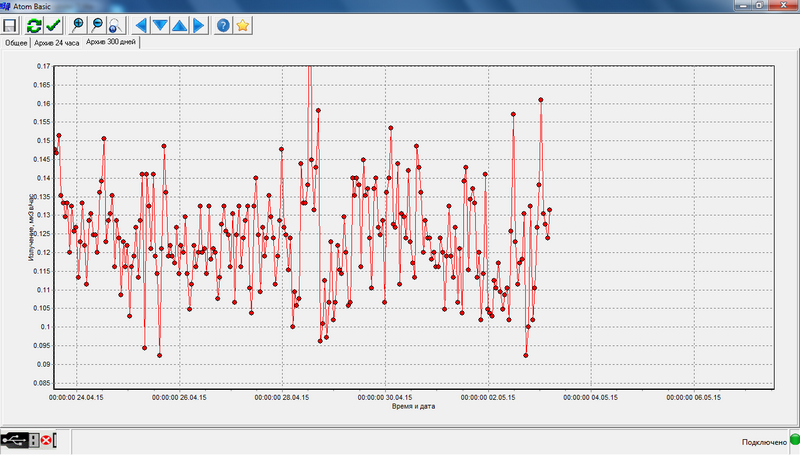

График архива “300 суток”.
Запись архивов является очередным ценным свойством данного прибора.
Брелок имеет встроенные часы, благодаря которым при просмотре графиков, по шкале времени можно вспомнить свое местонахождение в момент повышенного уровня излучения.
При нажатии на значок дискеты в верхней панели, произойдет загрузка просматриваемого архива на компьютер в формате “csv”. Пример таблицы для графика “Архив 24 часа”, показанного выше.
Настоящее
Теперь забудьте про программу “Atom Basic”. В настоящее время все можно выполнить на более высоком уровне при помощи новой программы “Atom”, имеющей современный графический интерфейс с экранами настройки и графиков, подсчетом накопленной дозы за период и другими интересными “плюшками”.

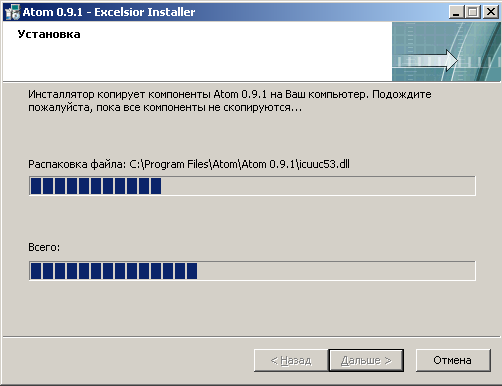

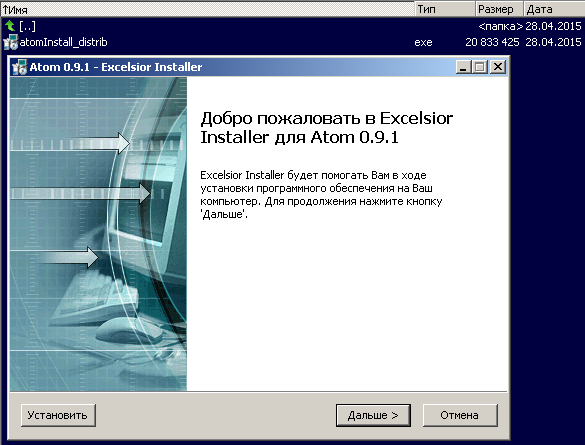

Установка программы заключается в нескольких нажатиях на кнопки “Дальше” и “Установить”. Тестировались версии 0.9.1, 0.9.3 и 0.9.4.

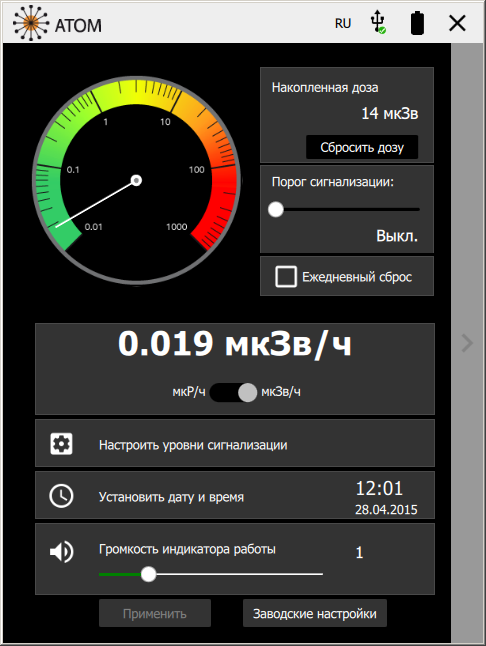

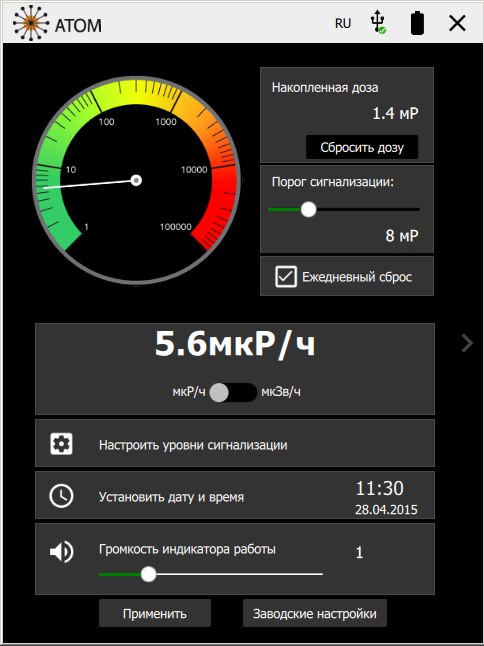

После запуска программы и подключения устройства мы наблюдаем главное окно программы.
Для большинства случаев достаточно кругового цветового индикатора, где стрелка отображает значение, а цветовая шкала — уровень опасности. Все настолько понятно, что можно было остановиться на этом. Но возможности программы более обширны.
Правее шкалы цветового индикатора расположен индикатор накопленной (с момента включения или последнего сброса) дозы, настройка порога сигнализации накопленной дозы и “галочка” ежедневного сброса.
Помимо стрелочного указателя, текущее значение дублируется на центральном цифровом индикаторе, под которым расположен небольшой переключатель.
На этом борьба между приверженцами различных единиц измерения объявляется законченной. Каждый выбирает привычные мкР/ч (окно показано выше) или мкЗв/ч (ниже).
На главном экране можно также настроить пять различных уровней сигнализации: от 0,4 мкЗ/ч до 500 мкЗ/ч (40… 50 000 мкР/ч), при превышении которых брелок будет пропискивать количество раз, соответствующее уровню.

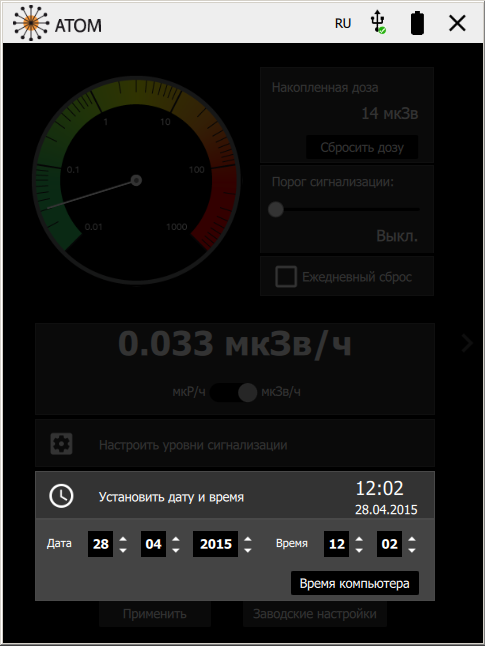

Установить дату/время или синхронизировать их с компьютером.
Выбрать оптимальную громкость индикатора работы (ежесекундные щелчки).
Применить новые настройки или вернуться к заводским.
В верхней части окна программы расположены элементы:
— значок программы (атом и 12 элементов вокруг, это углерод?);
— индикатор (кнопка выбора) языка интерфейса программы;
— индикатор подключения устройства к USB-разъему компьютера;
— индикатор уровня заряда элемента питания;
— кнопка закрытия программы.

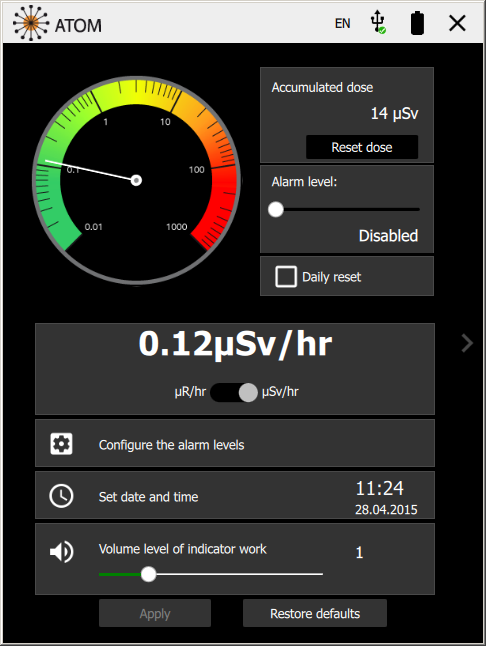

Пример окна программы на английском языке для иностранных пользователей.

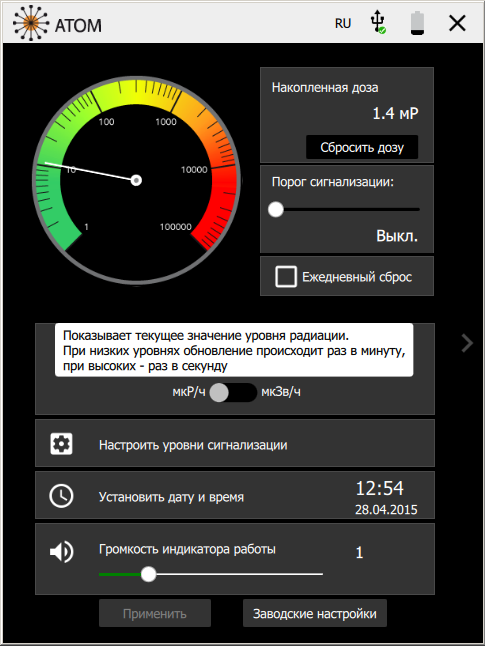

При нахождении курсора на одном из элементов более пяти секунд (пользователь задумался и не знает, что делать), появляется окно со всплывающей подсказкой.
Помимо выполнения главной задачи предупреждения о превышении мощности излучения, прибор не забывает и результаты своих измерений, фиксируя их в недрах памяти для дальнейшего просмотра в виде графиков при подключении к компьютеру.
В программе “Атом” интересный мир графиков расположен на второй вкладке, которая становится доступной при нажатии на боковую панель со стрелкой.
Реализовано:
— одновременное отображение и возможность работы с суточным и годовым графиками;
— автоматическое считывание данных с прибора и обновление графиков;
— автоматическое масштабирование верхнего предела шкалы;
— масштабирование при помощи ползунка или колесика мыши;
— перемещение по оси времени при помощи ползунка;
— отображение линии местонахождения курсора с автоматическим указанием даты и мощности дозы;
— автоматический подсчет накопленной дозы при выделении необходимого временного фрагмента на графике.
Несколько примеров.

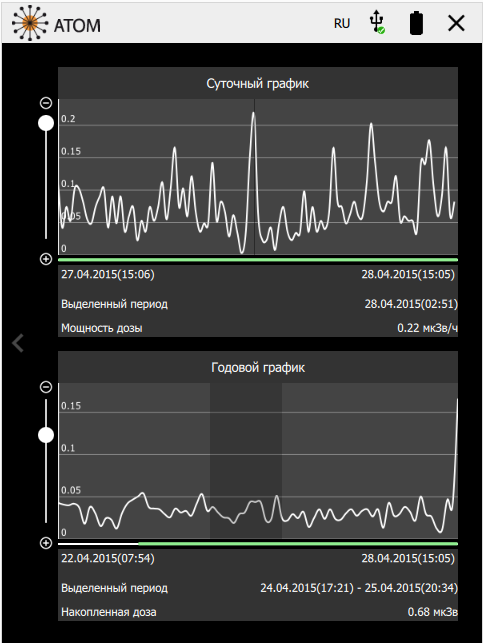

Мощность на суточном графике и подсчет накопленной дозы на годовом.

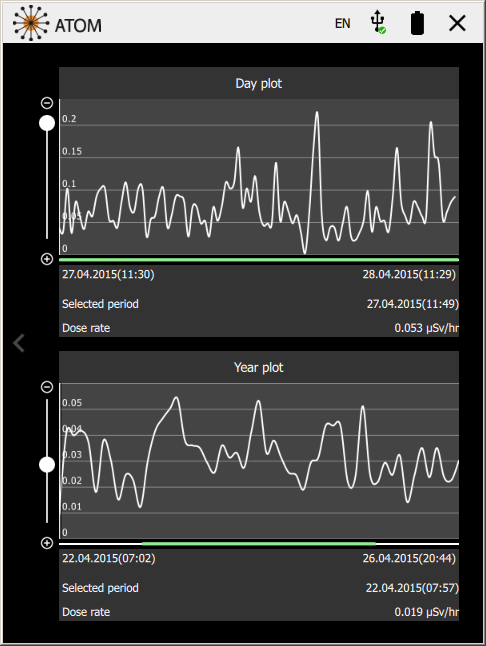

Английская версия с отображением в мкР/ч.
Железо
Вторая часть в названии изделия намекает, что в состав прибора входит счетчик Гейгера, если быть точнее, то Гейгера-Мюллера. В статье можно почитать про принцип работы датчика.
Увидеть содержимое прибора с потерей гарантии на ремонт позволяет операция “Вскрытие”.
Половинки корпуса оказались крепко скрепленными, и первоначально предполагалось распилить корпус небольшой “болгаркой”, но в процессе работы был использован только нож.
Начинать разделение корпуса лучше с выступа для шнурка. После волнительного процесса, взору открывается внутренний мир устройства.

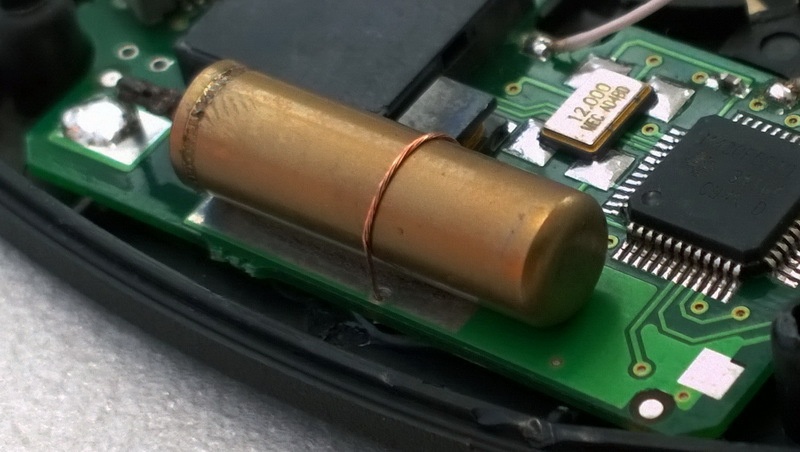

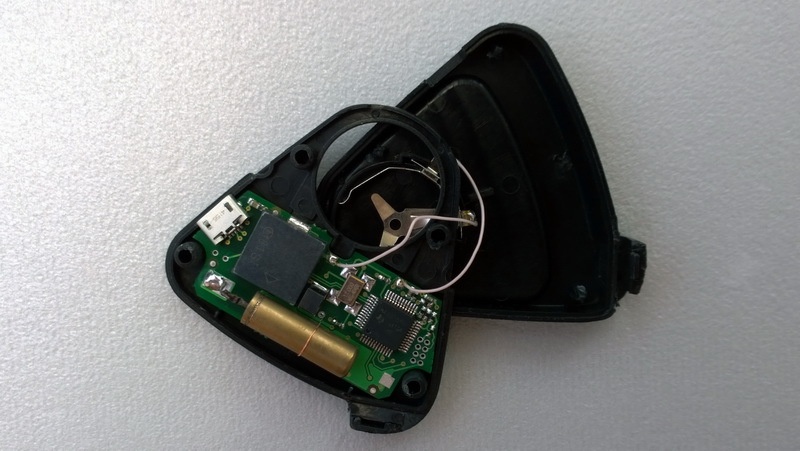

На верхней стороне платы расположены основные элементы.
Датчик для регистрации жесткого бета и гамма излучений СБМ-10, который рассчитан на максимальный предел 3,6 Рч (36 мЗвч). Использовано интересное решение для его крепления — корпус приклеен к контактной площадке при помощи токопроводящего компаунда: “пришито” намертво — не оторвешь!

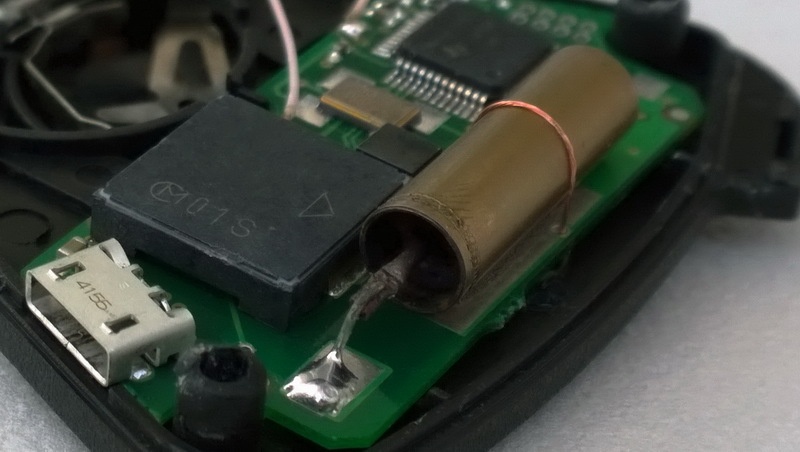

Блестящий металлический элемент с маркировкой “4155” является разъемом микро-USB от “Tyco Electronics”, который для повышения прочности крепления припаивается к плате через отверстия.
Пластиковый прямоугольник рядом с датчиком — SMD пьезоэлектрический звуковой излучатель PKLCS1212 (12 и 12, это его размеры при высоте корпуса 3 мм),
который излучает звук через выходное отверстие в корпусе.
Также, помимо мелкой “обвязки” на верхней стороне платы расположены: кварцевый резонатор на частоту 12 МГц, дроссель высоковольтного преобразователя и “мозг” — микроконтроллер MSP430F5510PT. Помимо ума и 32-х КБ памяти, микроконтроллер характеризуется низким потреблением и широким диапазоном питающего напряжения от 1,8 до 3,6 вольт. Правее “мозга” находятся контактные площадки, используемые для программирования изделия.
Экономичные высоковольтные схемы любят чистоту и низкую влажность. С этой целью, плата устройства покрыта лаком, а нижняя, высоковольтная часть, еще и герметиком, при помощи которого плата приклеена к половинке корпуса. Приклеена очень крепко, поэтому отрывать плату не стал — гарантия уже потеряна, а лишаться работоспособности не хочется.

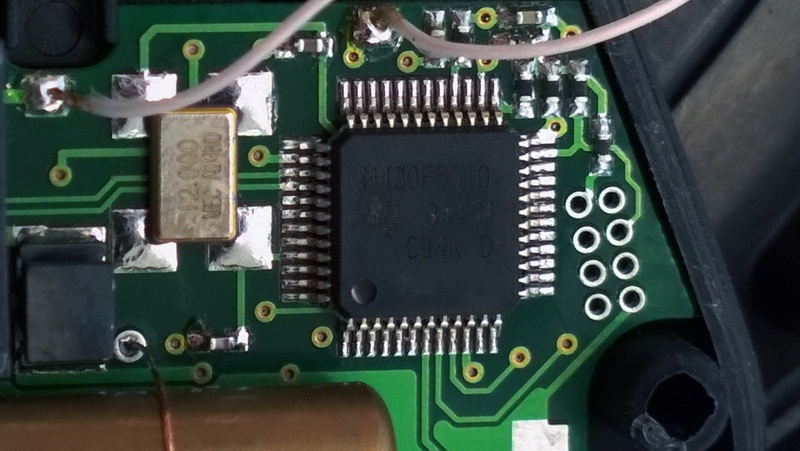

Умозрительно можно предположить, что главной частью темной стороны платы является преобразователь напряжения “3 в 400 вольт”, необходимых для функционирования счетчика Гейгера.
Преобразователь напряжения для питания газоразрядного счетчика, это широко известный в узких кругах ПН3-400-0.1М. Техническая информация и видеодемонстрация.
При работе в условиях низкого радиационного фона, устройство в среднем потребляет ток 13...15 мкА. Во время писка потребление возрастает до 0,5 мА.
На основании данных о ёмкости источника питания (210...240 мА·ч) и потребляемом токе, можно оценить время непрерывной работы устройства.
Вспоминаю батарейные устройства 20-летней давности, где потребление в 0,5 мА было огромным достижением.
Прогресс в области минимизации потребления достигнут значительный. И это произошло одновременно с возрастанием интеллектуальных возможностей прибора.
Недостатки устройства.

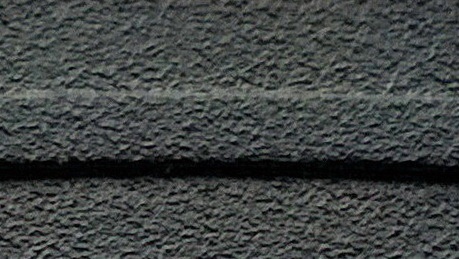

Структурная поверхность корпуса смотрится очень эффектно. Но если вы будете фотографировать устройство для написания обзора, то лучше сделать это до начала эксплуатации, так как рельефная лунная поверхность (может все же устройство с другой планеты?) притягивает к себе различные пылинки. Для большинства владельцев эта проблема не имеет значения.
Пыль, вернее возможность ее проникновения в гнездо разъема в карманах некоторых обладателей устройства (я в их числе) также является мелкой неприятностью. С другой стороны, не заглушку же ставить в разъем!
Аналогичный разъем присутствует в большинстве современных телефонов. Поэтому — держи карманы в чистоте!
Пока мы едины, мы непобедимы!
Теперь собственно цель написания статьи и почему Хабр/GT?
Многие вредные факторы человек чувствует: температура, шум, влажность, яркость, плохой воздух и т. д. При желании и достаточной силе воли, он может самостоятельно уменьшить их негативное влияние на свою жизнь.
С радиоактивным излучением этого не получится — у человека нет соответствующих органов чувств, а когда начинается биологическое действие радиации, то последствия уже наступили или проявятся в будущем. Поэтому, горячие источники необходимо обнаруживать максимально быстро для их ликвидации и уменьшения зоны радиоактивного заражения.
И тут на сцену выходит брелок Гейгера, который придаёт человеку “шестое чувство” — чувство радиации. С ним появляется спокойствие и уверенность, что очередной параметр, недоступный органам человека оказался под контролем.
Как правило, в официальных сообщениях радиоактивный фон всегда “в норме”. Хочется верить, что это действительно так, но лучше все знать из первых уст.
А первые уста, это владельцы датчиков, проживающие во всех регионах. Кроме аварий, которые случаются достаточно редко, существует множество других источников, которые возникают спонтанно, или рядом с которыми мы живем и не догадываемся про их существование.
Чтобы развеять проявления радиофобии, которая является естественной реакцией человека на неизвестное, необходимы достоверные данные, информация и просвещение жителей. И тогда тонер не будет радиоактивным в умах некоторых людей.
Специальные службы проводят работу по измерениям радиоактивности, но без массовости проблему охвата значительных территорий не решить.
Кроме тех, кому это необходимо по работе, приборы для измерения уровня радиоактивного излучения используются в основном людьми, посещающими уже известные места с повышенным фоном. И хотя различные дозиметры имеет большое количество людей, эти приборы лежат на полках с разряженными батарейками.
Брелок Гейгера является устройством постоянного ношения. Подобные изделия могут являться первичными индикаторами обнаружения новых опасных мест и предметов для дальнейшего изучения другими приборами и специально обученными людьми по информации, полученной из…
И тут открывается огромное поле деятельности для программистов по обработке данных с первичных датчиков.
Необходимо создание сервиса (ресурса), куда владельцы брелка Гейгера и других подобных устройств смогут отправлять результаты своих измерений с указанием местонахождения индикатора или маршрута его передвижения. На основании полученных и обработанных данных можно производить анализ обстановки с удобным отображением на карте.
На данном ресурсе должны быть:
— карта/глобус с нанесенными данными, полученными от всех датчиков;
— описание действий и мероприятий при возникновении опасности;
— направления ветров, осадки и другие метеорологические явления, влияющие на распространение радиоактивных элементов;
— информация для просвещения жителей, в том числе: термины, единицы измерений, нормы, типы, уровни и дозы излучений, причиняемый вред, способы лечения, выводится накопленная доза или накапливается, в какой срок, что именно накапливается в организме и т.д., чтобы не было сумбура в головах и исчезли домыслы. Что-то подсказывает, что уже пора этим заниматься не только 26 апреля.
Тогда в случае чего, человек будет иметь информацию, на основании которой он может принять решение — бороться с явлением (и каким образом) или покинуть данную местность? Здоровье дороже всего.
В результате реализации данного проекта, при массовости участников, мы будем иметь карту радиоактивности в реальном времени с охватом огромных площадей для обнаружения новых и старых источников радиации.
Прекрасный пример обработки информации показали разработчики данного уникального прибора, могущего стать основным долгоиграющим датчиком информации на предлагаемом ресурсе. По сути, измеряется всего один параметр — количество импульсов датчика. А сколько полезной информации получается в результате обработки и отображения информации!
В программе “Атом” не хватает одной важной кнопки — “Поделиться!”
Её добавление позволит объединить все датчики в единую сеть. И тогда всё тайное, неизвестное и пугающее станет общедоступным и не таким страшным.
Массовая эксплуатация прибора позволит в максимально короткий срок выявить большинство опасных мест с повышенным уровнем радиационного фона.
Пожелание разработчикам — сделать возможность подключения изделия к телефону (он всегда рядом) при помощи USB-шнура. Тогда можно будет использовать экран телефона для отображения измеряемого в данный момент значения при поиске горячих частиц в предварительно обнаруженной зоне с повышенным уровнем излучения. Задача достаточно редкая, поэтому целесообразность данного предложения находится под вопросом. В данном случае можно использовать другие устройства, имеющие индикатор, или применить ноутбук.
Если о вреде радиоизлучений от микроволновок и сотовых телефонов до сих пор спорят, то в случае с радиоактивностью все проще: все что выше фона, это плохо. На самом деле, вероятно плох и естественный фон, просто тут ничего нельзя поделать за вменяемые деньги.
Цитата отсюда:
Выдающийся шведский радиобиолог Зиверт еще в 1950 г. пришел к заключению, что для действия радиации на живые организмы нет порогового уровня. Пороговый уровень — это такой, ниже которого не обнаруживается поражения у каждого облученного организма [так называемый детерминированный (определенный) эффект]. При облучении в меньших дозах эффект будет стохастическим (случайным), т. е. определенные изменения среди группы облученных обязательно возникнут, но у кого именно — заранее неизвестно.
После прочтения этих слов почему-то вспоминается болезнь, имеющая одинаковое название с членистоногим животным с клешнями.
Попытка уменьшить фоновое излучение была предпринята в эксперименте под кодовым названием “Шапочка из фольги”.
В 5:00 утра на глаза попался стоящий в комнате отключенный морозильник. С этого момента начался эксперимент по проверке защитных свойств различных материалов.
7:40 – брелок из холодильника переместился в толстостенную кастрюлю из нержавеющей стали.
10:00 – кастрюля вместе с содержимым помещена в железный сейф.
12:00 – брелок покинул кастрюлю, но остался в сейфе.
13:09 – устройство извлечено из сейфа.
Далее намечалась проверка защитных свойств свинцовых экранов, используемых в рентгеновских кабинетах — предполагалось оценить степень ослабления фонового излучения при нахождении измерителя в центре “пирога” из двух защитных пластин. Но… пластины просто так не дают напрокат, даже ради эксперимента.

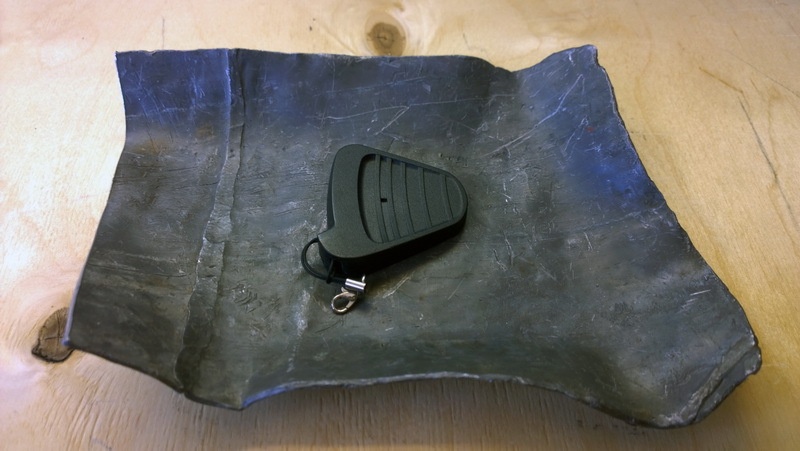

Помогли мужики из цеха, у которых всегда есть в наличии кусочек листового свинца толщиной 1,8 мм.
Небольшие размеры не позволили сделать полноценный “пирог”, но зато можно теперь можно узнать информацию о фоновом излучении — откуда его поступает больше, сверху или снизу?
13:07 – измеряем излучение со стороны Космоса (брелок расположен на листе свинца).
14:10 – излучение поступает со стороны планеты (свинец сверху).
15:10 – космическое излучение включено (свинец убран).
15:55 – окончание эксперимента.

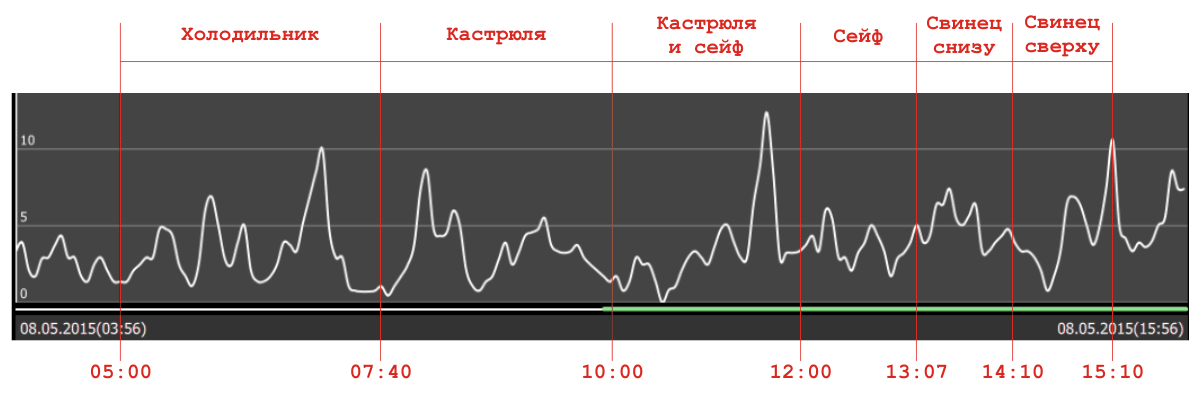

Результат эксперимента представлен на графике.
Так как уровень фонового излучения изменяется, то для чистоты эксперимента необходимо проводить эксперимент продолжительное время, а также использовать два идентичных устройства, один из которых помещается в защитную оболочку, а второй остается на свободе. Но в наличии был только один прибор. Предполагалось, что уровень излучения снизится настолько, что изменение будет заметно на графике. Но этого не произошло. Более того, максимальное значение зафиксировано в период, когда прибор находился в кастрюле, помещенной в сейф.
На данный момент можно сделать вывод, что используемые в эксперименте предметы если и снижают фоновое излучение, то лишь незначительно. Необходимо продолжение эксперимента.
Чтобы прибор приобрёл направленное действие, желательно использовать более эффективное экранирование, например, высокий свинцовый цилиндр, диаметром эдак сантиметров десять… двадцать, высверлить в нем глубокое отверстие, куда разместить измеритель. С другой стороны, как написано в Википедии:
Даже в толстой свинцовой защите скорость счета никогда не становится равной нулю. Одной из причин этой спонтанной активности счетчика является жесткая компонента космического излучения, проникающая без существенного ослабления даже через десятки сантиметров свинца и состоящая в основном из мюонов. Через каждый квадратный сантиметр у поверхности Земли пролетает в среднем около 1 мюона в минуту, при этом эффективность регистрации их счетчиком Гейгера практически равна 100%.
Документация на “Брелок Гейгера”.
1. Протокол обмена с устройством. При интересе со стороны разработчиков появится библиотека под Qt.
2. Фотографии из статьи и другие, не вошедшие в данный обзор.
3. Приобретение, а также программа для подключения к компьютеру, описание, технические характеристики, инструкция по эксплуатации.
Автор: Kidar
