Эта статья — сборник интересных идей и советов о использовании авто видео-регистратора.
Объектив
У многих регистраторов камера является довольно унифицированным узлом состоящим из: платы с матрицей, держателя объектива, и собственно самого объектива.
Так вот, как оказалось, довольно просто можно… найти альтернативные объективы для таких камер-модулей.
Model Number: CL2812B
Application: For CCTV Camera image
Focal Length: 2.8-12mm (2.8мм — широкий угол обзора, 12мм — максимальное приближение объектов)
Horizontal Field: 115°~25°
Aperture (F): 1.2
Lens Mount: MTV (12*0.5)
Iris Type: Fixed
Lens Type: Manual Vari-Focal
Format: 1/3" (померил штангенциркулем когда снял стоковый объектив)

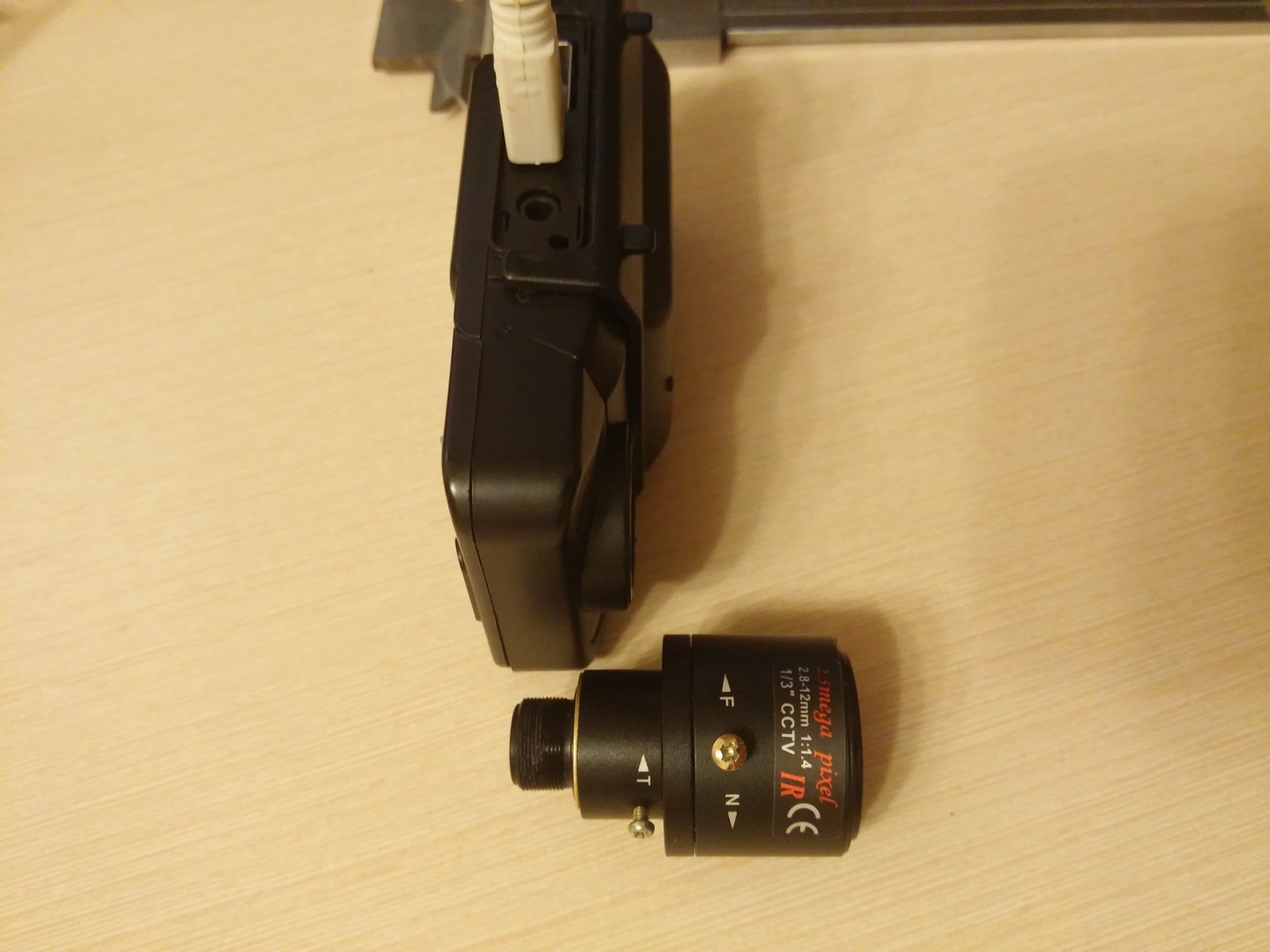

В китайском ассортименте куча объективов с разными углами обзора. Однако я выбрал вари-фокальный. Купил за $7 в Китае.
+ Возможность настраивать угол обзора
+ Светосила намного больше что и подтвердилось на практике. Позволяет установить ещё меньшую экспозицию (см. далее)
+ Большая линза — изображение по краям кадра не мылит
± Вероятно меньшая ГРИП буду ещё проверять
— Большие габариты
Обратите внимание на наличие ИК фильтра в объективе — если есть в оригинальном, то должен быть и в новом.
Со стоковым объективом:

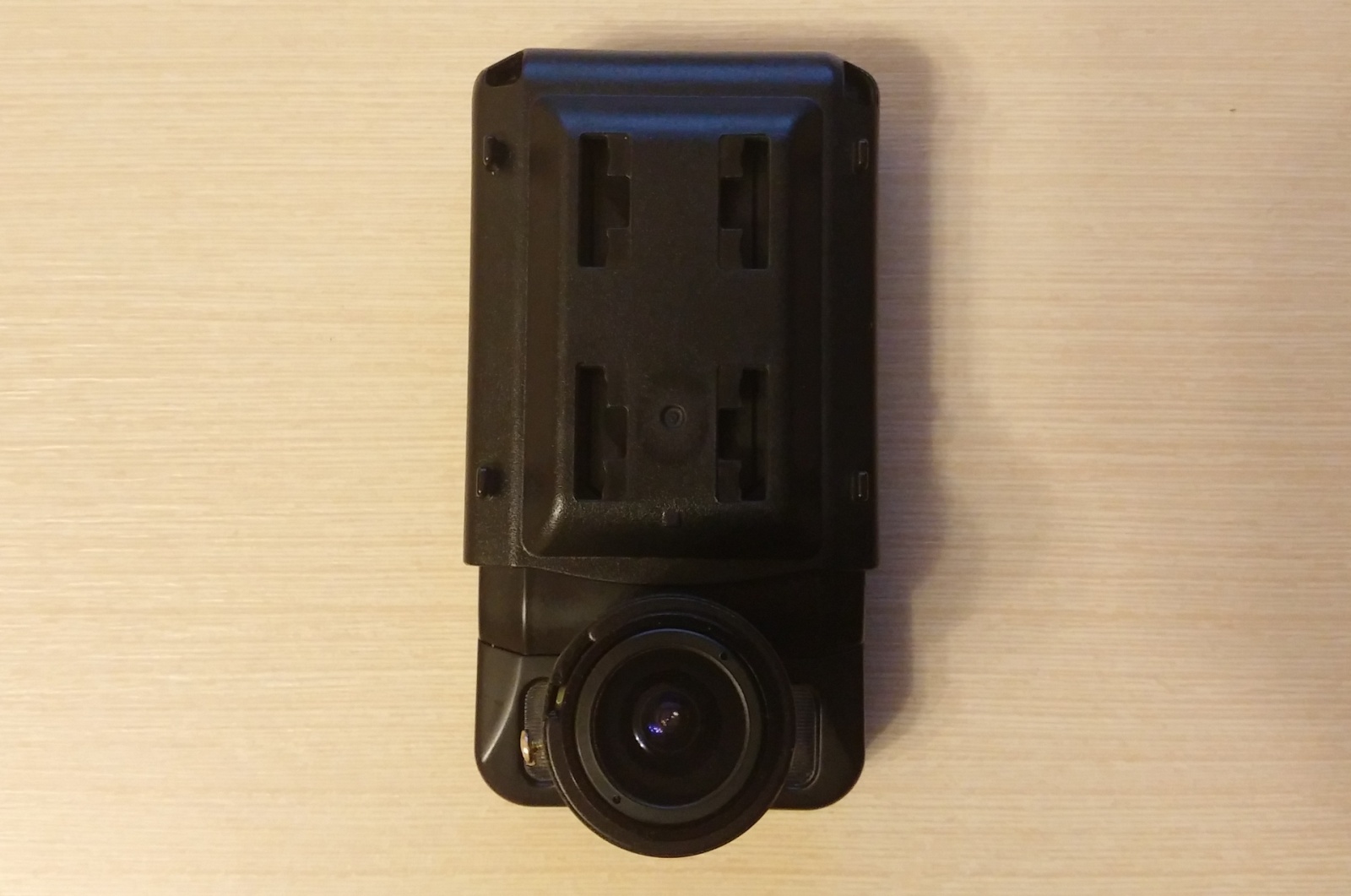

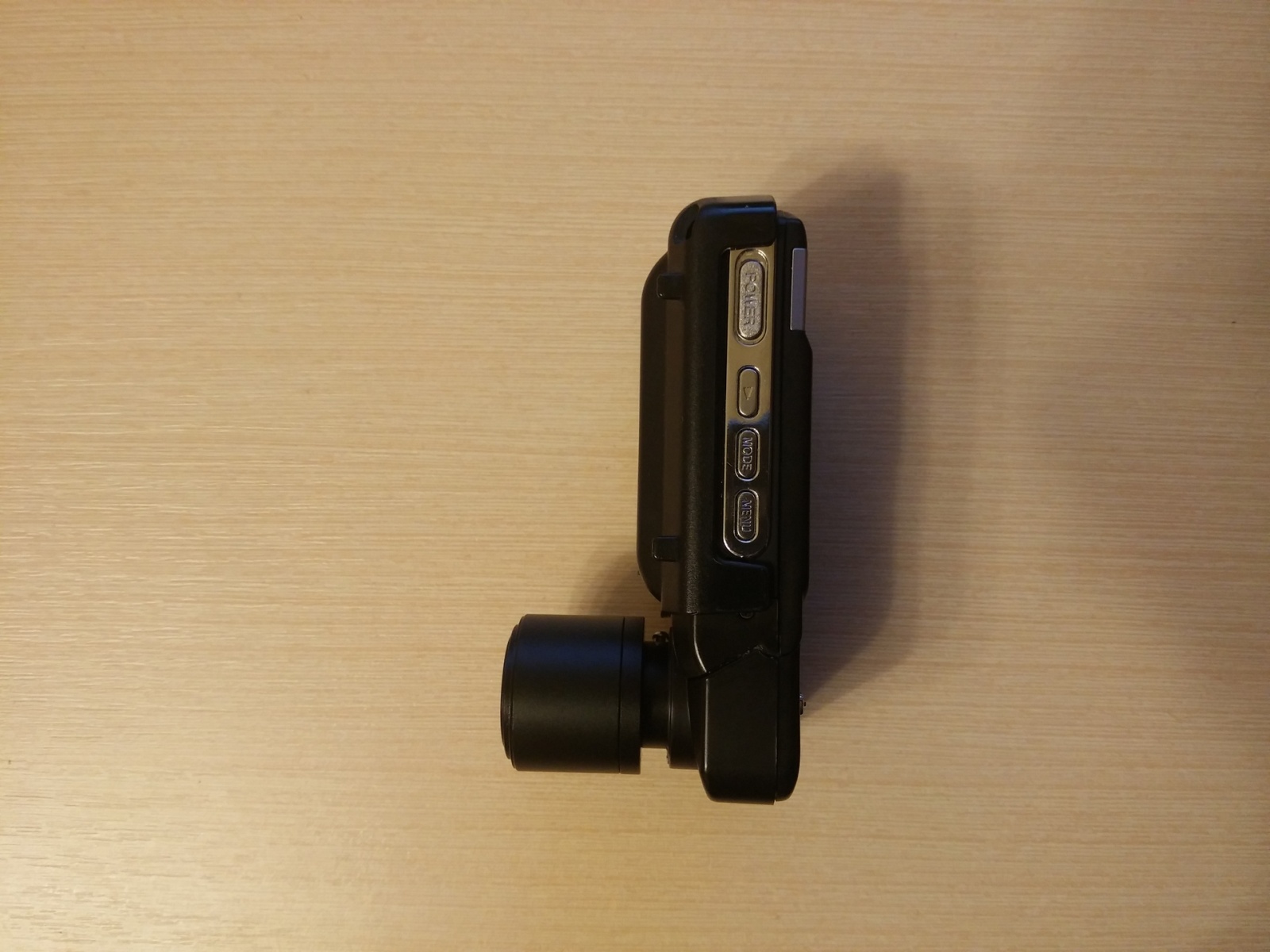

После замены на вари-фокальный объектив:
Крепление
Должно обеспечивать жесткую фиксаци чтобы избежать размытия изображения из за болтающегося регистратора.

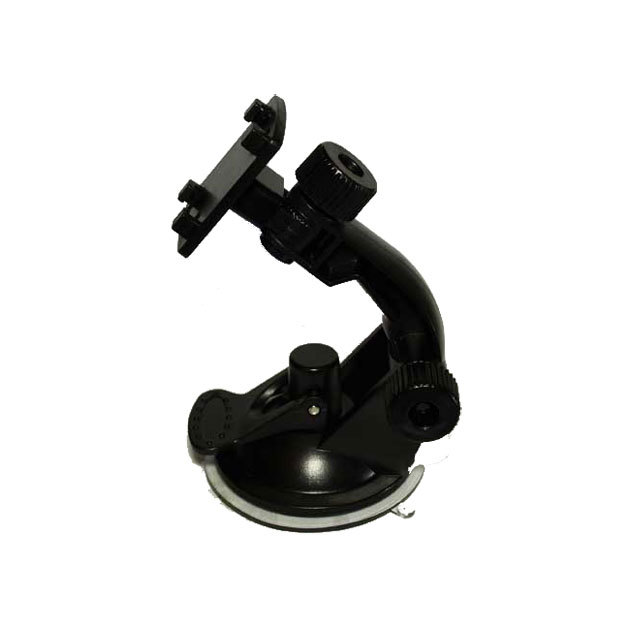

Так как у оригинального крепления была довольно

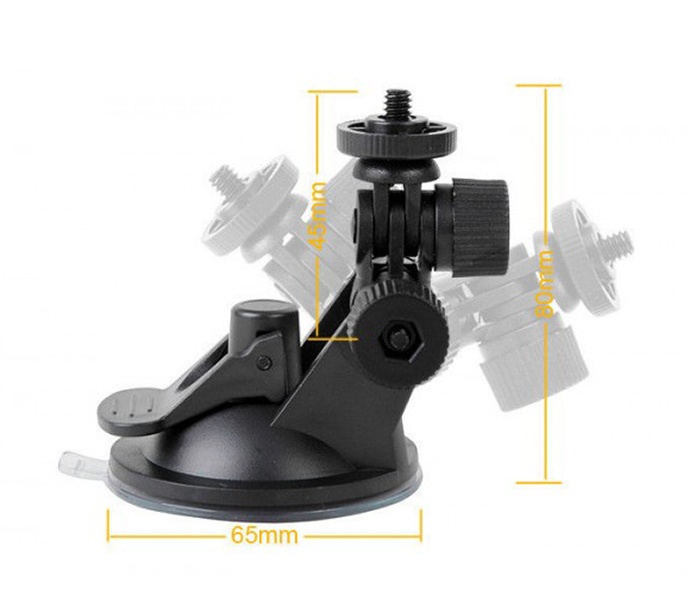

, нашел на базаре самое компактное, около $2:
Путём несложной компоновки деталей со стокового крепления получил компактное жесткое быстросъёмное крепление.
В придачу позволившее разместить регистратор практически целиком за зеркалом — не мешает обзору.
Экспозиция
Попробуйте уменьшить экспозицию — кадр получится темнее, однако это может обернуться плюсом:
+ это позволяет процессору делать видео-кадры с меньшей выдержкой и они получаются более четкие без смазывания и зернистости.
+ как показывает практика, пересвеченный кадр хуже, чем тёмный, при пересвете засвечиваются и соседние пиксели,
тогда как тёмный можно равномерно осветлить в редакторе.
У меня экспозиция стоит -1.7, это позволяет читать номера машин даже если на них попадает свет фар, так как ночью при экспозиции = 0.0 номерной знак превращался в белый прямоугольник, а днём из-за светлого неба весь кадр получался пересвеченым.
Эффект обработки видео
В моём регистраторе есть несколько эффектов: сепия, живой, артистичный, негатив, монохромный.
Как показали опыты, самое лучшее изображение в режиме «живой» — цвета более насыщенные по сравнению с отключенными эффектами. Это даёт умеренно бо'льшую цветовую контрастность и лучшую детализацию кадра в целом,
цветные знаки лучше различаются, цвета машин тоже определить легче чем на довольно блёклом дефолтном изображении.
OTG переходник + USB кабель
— втыкаем друг в друга;
— подсоединяем регистратор к смартфону или планшету, регистратор отображается как флешка.
теперь мы можем:
— просмотреть видео на большом экране смартфона/планшета причём даже не копируя видео;
— в случае ДТП, пока ждем ГАИ есть возможность скопировать видео и обезопасить себя от «флешка утеряна» или «файлы повреждены/отсутствуют» и т.д.
G-сенсор
Нужно внимательно отнестись к порогу срабатывания и следить, чтобы помеченные файлы не забили всю флешку.
Сбивается дата, варианты решения:
— В некоторых регистраторах время синхронизируется по GPS и оно всегда правильное. На мой взгляд, это самый большой плюс регистраторов с встроенным GPS;
— заменить основной Аккумулятор. Бывает так, что на некоторое время работы его хватает, но если машина стоит несколько часов, то напряжение падает и время сбивается, причем сбиваться может не полостью, а просто спешить/отставать;
— также в некоторых регистраторах может быть отдельная батарейка для часов/памяти, её замена может также помочь.
Бленда
Казалось бы, копеечная пластмасса, но почему то производители не спешат ставить, а там, где ставят, жутко этим гордятся.
Должна соответствовать объективу и не уменьшать обзор — её задача убрать паразитную засветку линзы светом, идущим за пределами поля видимости кадра, иными словами — бленда рассчитывается так, чтобы её не было видно в кадре, но чтобы закрывать лишний свет, идущий в линзу с боков. Собственно поэтому у бленды и есть такая фигурная форма — т.к. кадр прямоугольный.
Пошел вырезать бленду из картона на свой регистратор.
Корпус
Бывает от сильного удара, либо вылетает флешка, либо вылетает аккумулятор, либо что-то ещё, в общем, при резком отключении регистратора файл может получиться нерабочим.Я выставил запись видео минимальными блоками по 128мб и проклеил всё, что может отлететь.
Интересная выяснилась штука в моем регистраторе. Он рассчитан под SD флешку, но так получилось, что стоит microSD карта через переходник.
Так вот, SD переходник в ней хорошо фиксируется — чтобы вынуть её наружу, нужно сначала нажать на неё как на кнопку. Тут подкрадывается хитрое «НО...». microSD карта в этом преходнике просто вставляется без всякой фиксации — так что есть риск, что вылетит именно карта из переходника. В общем, я приклеил края карты к адаптеру и края аккумулятора клеем момент — при желании можно будет выдрать, клей довольно эластичный, и уже меньше шансов что всё это разлетится в разные стороны в самый неподходящий момент.
Звук
Очень часто на ютубе вижу ролики с дребезжащим звуком — регистратор как погремушка с чувствительным микрофоном. Был такой грешок и в моём, тотальная разборка промазывание всех стыков клеем момент — больше ничего не гремит при езде.
ПО
Новую прошивку не стал ставить так, как работает без глюков, а главное правило программиста: «Работает… Не трогай!»
На данный момент самым удобным проигрывателем для авто-регистратора мне кажется registratorviewer.com.
Буду благодарен за новые идеи в комментариях.
P.S. Всем безопасной езды, берегите себя…
Автор: dron_k
