В прошлой публикации я рассказал, как сделать начинку для светобудильника на основе Arduino.
Сегодня же поделюсь описанием другого простого решения. Дело в том, что захотелось создать на 3D-принтере что-то для себя, индивидуальное, личное, не слишком примитивное, и что бы радовало. Была выбрана идея — сделать наручные часы. И польза от них есть, и выглядят необычно. В итоге сделал все на одном дыхании и всего за несколько часов. Получился неплохой аксессуар. Судите сами.
Для создания часов я взял:
1. Модуль MP2864 OLED - OLED дисплей
2. Контроллер Arduino Micro или клон от Мастеркита — MB MICRO
3. Литиевый аккумулятор LP502030 или подходящий по размеру (30х20 мм) на напряжение 3,7 В и емкостью 250 mAh
4. Четыре микрокнопки
5. И немного тонкого монтажного провода
Корпус сделан из составных частей, напечатанных на 3D принтере.
Всего десять деталей. STL-файлы этих деталей можно скачать с нашего сайта.

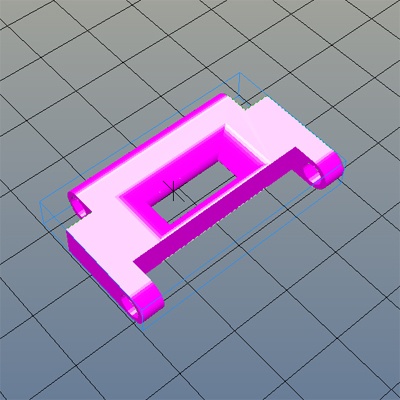

Деталь track_mod.stl это звено для ремешка часов. Нужно будет напечатать 4 или 5 звеньев в зависимости от размера руки.

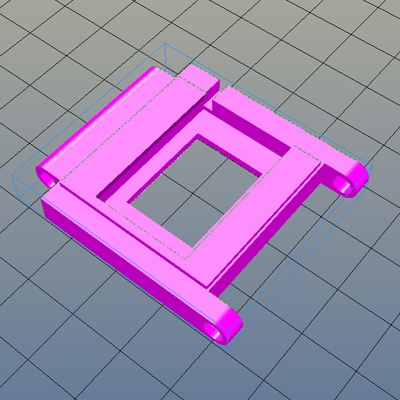

Деталь bat_platform.stl для аккумуляторной батареи

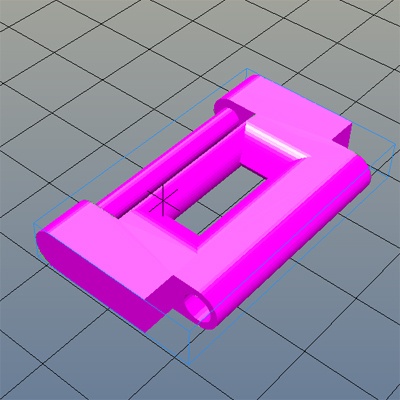

Деталь clamp1.stl замок для ремешка
Деталь clamp2.stl замок для ремешка

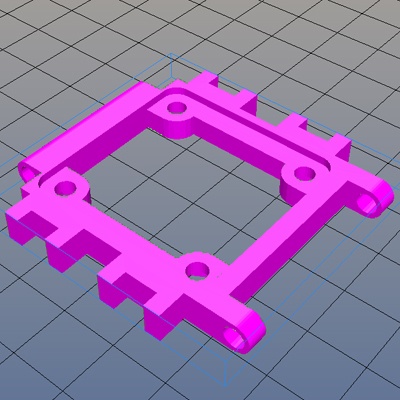

Деталь clock_platform.stl предназначена для установки на неё OLED дисплея
Деталь micro_platform.stl предназначена для установки контроллера Arduino Micro
Звенья между собой соединил винтом М3 x 45 с самоконтрящейся гайкой.

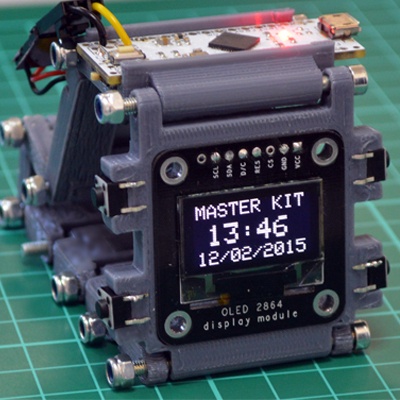

Все электрические соединения необходимо производить на тыльной стороне часов. Перед тем как установить контроллер Arduino Micro в соответствующее пластиковое звено, необходимо выпаять с платы все штыревые разъемы. Кнопка К1 включает/отключает отображение на дисплее. Это сделано для увеличения срока разряда аккумулятора. К слову сказать: время непрерывной работы c аккумулятором емкостью 250 мАч — 6 часов.
Скетч для часов скачиваем отсюда.
Видео работы
