Прим. переводчика: в тексте используется классификация кабелей в соответствии с американской системой маркирования толщины проводов. Уточнить характеристики кабелей в соответствии с международным стандартом на калибры проводов IEC 60228 (AWG) можно здесь.
Недавний тест акустических кабелей, который я проводил для Джеффа Моррисона (Geoff Morrison) на The Wirecutter, заставил меня повторно задуматься об очень дискуссионном вопросе, мысли о котором, как я считал, навсегда покинули мою голову.
Позже я поведал Алану Девантье (Allan Devantier), управляющему акустическими исследованиями в Harman International (которые производят приемники Harman Kardon, акустические системы JBL и Infinity, а также продукцию множества других аудио-брендов), что мы задумали. Мы с ним во всех деталях разобрали, возможно ли с технической точки зрения продемонстрировать, что в достаточно экстремальных условиях акустические кабели могут вносить заметные изменения в звучание вашей системы.
Но сначала оговорюсь, что у меня нет четких убеждений по поводу акустических кабелей. Я проводил «слепые тесты» для журнала Home Theater, в которых участники выказывали явные предпочтения определенным кабелям, но сам лично этим не занимался.
Два разных мнения приводили меня в замешательство. Первой точкой зрения была воинственная уверенность некоторых аудио-изданий (в частности, Stereo Review, который сейчас превратился в Sound & Vision, и едва живого The Audio Critic) в том, что акустические кабели не влияют на звук. Второй же были многоречивые, сложные и бурные описания различий в «звучании» кабелей, высказываемые профессиональными аудио-обозревателями. Мне кажется, что обе стороны отстаивают устоявшиеся позиции, вместо того, чтобы честно и непредвзято докопаться до истины.
Если вам интересно узнать, что использую я, то скажу, что пользуюсь акустическими кабелями компании Canare – это типичные четырехжильные кабели 14 калибра для укладки длинных трасс, и еще несколько других кабелей. Я должен добавить, что более чем за 20 лет обзоров динамиков и тестирования разных моделей стоимостью от $50 до $20 000 за пару, всего лишь один раз мне поступил вопрос от производителя, который был озабочен тем, какие акустические кабели я использовал.
Исследование Алана
Девантье заинтересовался, когда я начал рассказывать о том, как акустический кабель может, в теории, изменять частотную характеристику динамика. По сути, каждый динамик – это электрический фильтр, то есть комбинация сопротивления, емкости и индуктивности, настроенный (будем надеяться) на воспроизведение звука наилучшего качества. Если вы увеличите сопротивление, емкость или индуктивность, то вы измените параметры фильтра, и как следствие – звучание динамика.
Обычный акустический кабель не имеет сколько-нибудь значимых значений емкости и индуктивности, но его сопротивление изменяется, особенно у тонких кабелей, поскольку, при прочих равных условиях, чем тоньше кабель, тем больше сопротивление.
Я позволю Девантье продолжить. Он начинает со ссылки на исследования Флойда Тула (Floyd Toole), своего бывшего коллеги, и Шона Олива (Sean Olive), уже нынешнего коллеги в Harman, которые когда-то работали в Национальном исследовательском совете Канады:

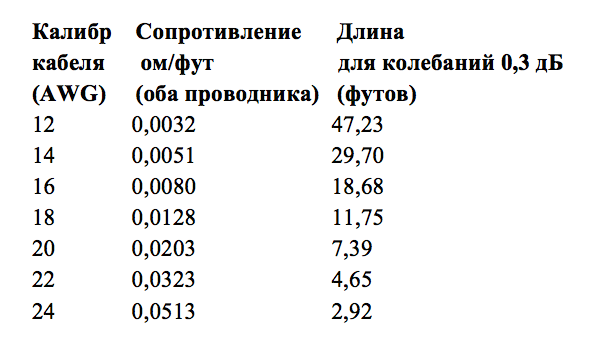

В 1986 году Флойд Тул и Шон Олив опубликовали исследование о слышимости резонансных колебаний. Они выяснили, что слушатели наиболее чувствительны к низкодобротным (с высокой пропускной способностью) колебаниям. При правильных условиях можно было услышать среднечастотные пики всего в 0,3 децибел (дБ). Поскольку сопротивление динамика изменяется с частотой, то сопротивление жилы кабеля постоянному току становится очень важным параметром. Следующая диаграмма отражает максимально допустимую длину кабеля, выбранную так, чтобы колебания амплитуды сигнала, вызванные сопротивлением кабеля, сохранялись ниже уровня 0,3 дБ. Эта схема предполагает, что минимальный импеданс колонок составляет 4 Ома, а максимальный – 40 Ом, и сопротивление кабеля – единственный влияющий фактор. Схема не включает в себя емкости и индуктивности, которые могут сделать все только менее предсказуемым.
«Из этой таблицы должно быть понятно, что в ряде случаев кабель и динамик могут взаимодействовать и вызывать слышимые резонансные колебания».
Измерения Брента
«Ты знаешь, что можешь это измерить», – сказал мне Алан, сделав движение пальцем, намекая, что это утверждение, а не предположение.
Я измерял частотные характеристики динамиков с 1997 года, но я всегда использовал просто хороший, большой, толстый кабель для подключения тестируемого динамика к усилителю, кабель, в котором я был уверен, и который не влияет на точность измерений. Но что, если я заменю его маленьким, дешевым и «вшивым» акустическим кабелем? Смогу ли я измерить разницу? И будет ли это разница, которую можно расслышать?
Чтобы это выяснить, я измерил частотные характеристики динамика Revel F208, с помощью аудио-анализатора Clio 10 FW, используя три различных 20-футовых (ок. 6 м.) кабеля:
- Linn-кабель 12 калибра, который я использовал для измерений параметров динамиков последние пять лет или около того;
- Дешевый кабель Monoprice 12 калибра;
- Дешевый кабель RCA 24 калибра.
Чтобы уменьшить окружающий шум, я проводил измерения в помещении. Ни микрофон, ни динамик, ни что-то еще в комнате не передвигалось. Я использовал супер-длинный кабель FireWire, так что я и компьютер находились в другой комнате. Кроме того, я повторил каждое измерение несколько раз, чтобы убедиться, что окружающий шум не повлиял (в значительной степени) на измерения. Почему так тщательно? Я знал, что измеряю незначительные изменения, если их вообще возможно измерить.
Затем я замерил характеристику с кабелем Linn и разделил её на характеристики кабелей Monoprice и RCA. Это дало возможность построить график, отражающий различия в частотных характеристиках, вызванные кабелями. После я применил сглаживание 1/3 октавы, чтобы убедиться, что на записи не останется окружающего шума.
Девантье оказался прав – я могу измерить различия. И как вы можете заметить на графике, результаты двух кабелей 12 калибра отличаются незначительно. Самым большим изменением было увеличение уровня сигнала на 0,4 дБ в диапазоне частот от 4,3 кГц до 6,8 кГц.
Можно ли расслышать эти изменения? Возможно. Доставит это какие-то неудобства? Вероятно, нет. Чтобы объективно оценить это, скажу, что я обычно замечаю изменения на 20-30%, когда я исследую динамик с защитной решеткой и без.
Но использование кабеля 24 калибра возымело поразительный эффект. Чтобы нормализовать измеряемый уровень кривой отклика мне пришлось увеличить его на 2,04 дБ, так чтобы я мог сравнить измеряемые данные с кривой, полученной при использовании кабеля Linn. Сопротивление кабеля 24 калибра также оказало эффект на частотную характеристику. Например, кабель урезал бас на частотах между 50 Гц и 230 Гц максимум на -1,5 дБ (на частоте 95 Гц), обрезал средние частоты 2,2 – 4,7 кГц самое большее на -1,7 дБ на частоте 3,1 кГц, и уменьшил верхние частоты 6 – 20 кГц в размере до -1,4 дБ на частоте 13,3 кГц.
Можно ли это расслышать? Определенно. Сильно ли это заметно? Очень. Понравится ли вам звучание с тонким кабелем или с толстым? Я не знаю. Независимо от этого, наша прошлая рекомендация использовать кабели калибра 12 или 14 оказалась довольно мудрой.
Это довольно экстремальный пример. Хотя, возможно, и существуют несколько экзотических высокоомных акустических кабелей, но практически все кабели толщиной около 14 обладают достаточно низким сопротивлением, так что все звуковые аномалии, которые они привносят, должны быть не слышимы. Но считаю важным заметить, что я замерял небольшие повторяющиеся различия в характеристиках двух кабелей, схожих по размеру и структуре. Кроме того, обратите внимание, что Revel F208 имеет среднее сопротивление в 5 Ом (лично измерил). Возникающие эффекты были бы более выраженными с динамиком, сопротивление которого составляет 4 Ома, и менее выраженными, если его сопротивление составит 8 Ом – такие динамики самые распространенные.
Так какой же урок мы можем из всего этого извлечь? В основном, мы узнали, что не стоит использовать тонкие кабели в любой системе, требующей качественного звука. А также то, что, возможно, не стоит спешить набрасываться на людей, которые говорят, что могут слышать отличия в звучании динамиков при различных типах кабелей. Разумеется, многие из них грубо преувеличивают эти эффекты, как и компании, производящие такие кабели. Но вычисления и измерения, которые мы здесь провели, предполагают, что вполне возможно что-то такое расслышать.
