За 2 года до того как Марти отправился в прошлое будущее (а именно в 1983 году), Чак Норрис Холл уже собрал первый работающий образец стереолитографического принтера (быстренько его запатентовал и создал фирму 3D Systems). Прошло 30+ лет (а за это время компания успела поглотить Z Corp, пионера цветной 3д-печати, а так же компанию DTM, пионера технологии SLS, и Sugar Lab с их сахарными шедеврами) и теперь предлагаю познакомиться с теми возможностями, которые предоставляет 3d-печать на данный момент.
(Обзор новинок от компании 3D Systems)

3D Systems: на переднем крае трехмерной печати - 1
Под катом флагманы печати металлом (DMLS, DMS), фотополимером (SLA), принтер, печатающий гибкими и разнородными материалами (SLS), цветная 3d-печать и печать сахаром.

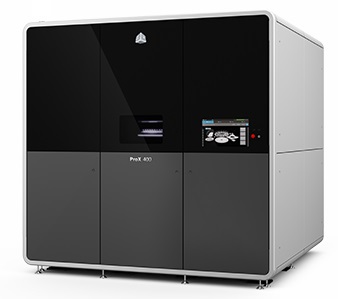

ProX 400, Direct Metal Printer, металл

На видео, CEO 3D Systems, Ави Риченталь, рассказывает о том, что «фабрика в коробке» (в очень большой коробке), способна быстро производить полностью функциональные детали ( со 100% «заливкой», но без обработанной поверхности, т.е. ракетный двигатель еще нужно будет обработать наждачкой) из различных металлов и сплавов для аэрокосмической, автомобильной и других отраслей.
Производителям удалось удвоить скорость печати (в сравнении с конкурентами и моделями меньшего размера), благодаря тому, что теперь используется два лазерных меча лазера.

3D Systems: на переднем крае трехмерной печати - 2

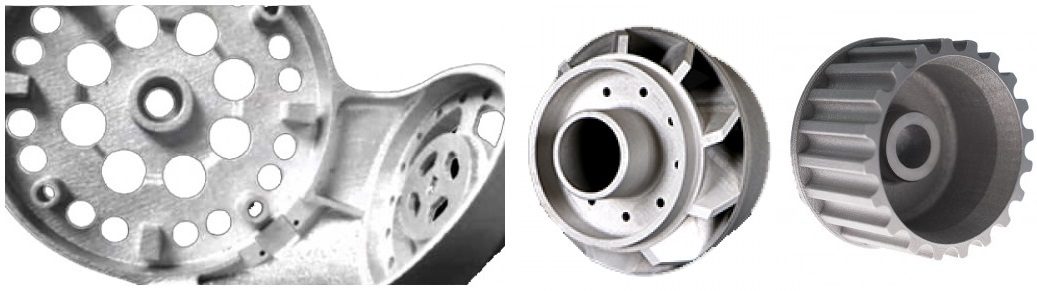

ProX 400 печатает более чем дюжиной металлов и сплавов, включая нержавеющую и высоколегированную сталь, алюминий и титан.
Теперь принтер можно «заправлять» более дешевыми несферическими гранулами.

Рабочая камера очищается автоматически после печати, а неизрасходованный материал можно использовать повторно. Принтер готов к печати через 15 минут после завершения предыдущего цикла печати.

В принтере аж 2 лазера (и два сканера).

Область печати полметра на полметра на полметра.

3D Systems: на переднем крае трехмерной печати - 3

Технические характеристики ProX 400
Излучатели: два оптоволоконных лазера мощностью 500 Вт каждый (опционально 1 кВт каждый)
Длина волны: 1070 нм
Толщина слоя: 10–100 микрон
Размер рабочей зоны: 500x500x500 мм
Разрешение по осям X и Y: 100 микрон
Разрешение по оси Z: 20 микрон
Формат файлов: .STL, .IGES, .STEP
Интерфейс: Ethernet 10/100 RJ45

ProX 500 Plus, SLS, композитные полимеры


На видео, президент и CEO 3D Systems, рассказывает нам про апгрейд удачной модели принтера ProX 500, который используется в аэрокосмической отрасли, медицине, электронике и в производстве продуктов массового потребления, теперь принтер может печатать еще быстрее и новыми композитными материалами (более прочные, более термостойкие)
3D Systems: на переднем крае трехмерной печати - 4
Стоит отметить несколько пунктов апгрейда ProX500Plus:

  • гладкие поверхности теперь еще более гладкие за счет улучшения разрешения печати до 0,45мм;
  • 64-битное программное обеспечение позволяет обрабатывать крупные STL файлы;
  • теперь принтер может печатать на 30% быстрее, чем Prox500;
  • новые материалы:
    • DuraForm ProX GF полиамидное стекловолокно (нейлон). Использование это материала подходит под изготовление деталей, требующих высокой стойкости к тепловым нагрузкам.
    • DuraForm ProX AF+ обладает высокой прочностью на разрыв. Востребован в машиностроении.
    • DuraForm ProX EX нейлон. Долговечный, гибкий материал. Теперь можно не бояться, что тонкостенные детали треснут или сломаются.

3D Systems: на переднем крае трехмерной печати - 5

ТТХ ProX500Plus

Specifications
Model: ProX 500 Plus
Manufacturer: 3D Systems

Standard Print Mode

Scanning speed: Fill: 12 m/s (472 in/s), Outline: 3.5 m/s (138 in/s)
Layer thickness: Range: 0.08 — 0.15 mm (0.003 — 0.006 in), Typical: 0.10 mm (0.004 in)
Volume build rate: 2 I/h

Electrical Requirements

Printer: 208 VAC/7,5kVA, 50/60Hz, 3 PH
MQC: 100-240VAC, 50/60Hz, 1 PH

Features

Compatible Materials: DuraForm ProX, DuraForm ProX GF, DuraForm ProX AF+
Print Envelope Capacity: 381 x 330 x 457 mm (15 x 13 x 18 in)
Powder Layout: Variable Speed Counter Rotating Roller
Imaging System: ProScan™ DX Digital High Speed
Laser Power/Type: 100 W / CO2
Accessories: ProX Material Quality Center (MQC) for automated material handling and recycling
Dimensions Uncrated (W x D x H): 1744 x 1226 x 2295 cm (68.7 x 48.3 x 90.3 in)
Weight Uncrated: 1360 kg (3000 lbs)

ProX 800, SLA, фотополимеры

На видео показан стереолитографический принтер и масштабный прототип, напечатанный на нем. С этой технологии началась история 3д-печати и создание компании 3D Systems.

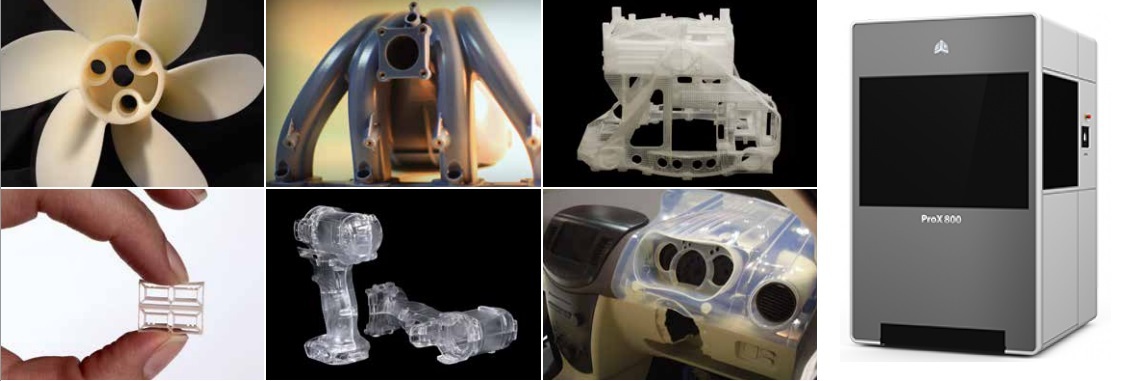

Prox 800 может создавать очень крупные детали из высококачественного фотополимера (что позволяет достичь превосходной точности и разрешения модели), который годится для производства прототипов деталей автомобилей, прототипов оптики, выжигаемых моделей, функционального тестирования, температуростойких моделей и пр.

3D Systems: на переднем крае трехмерной печати - 6

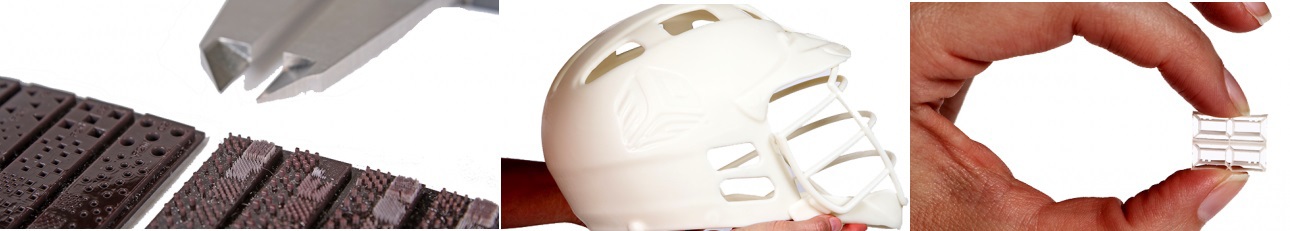

Дешевизна, высокая точность, высокое разрешение, большой объем камеры для печати

3D Systems: на переднем крае трехмерной печати - 7

ТТХ Prox 800

3D Systems: на переднем крае трехмерной печати - 8

Новые материалы для ProJet 5500X, эластичность, печать несколькими материалами одновременно

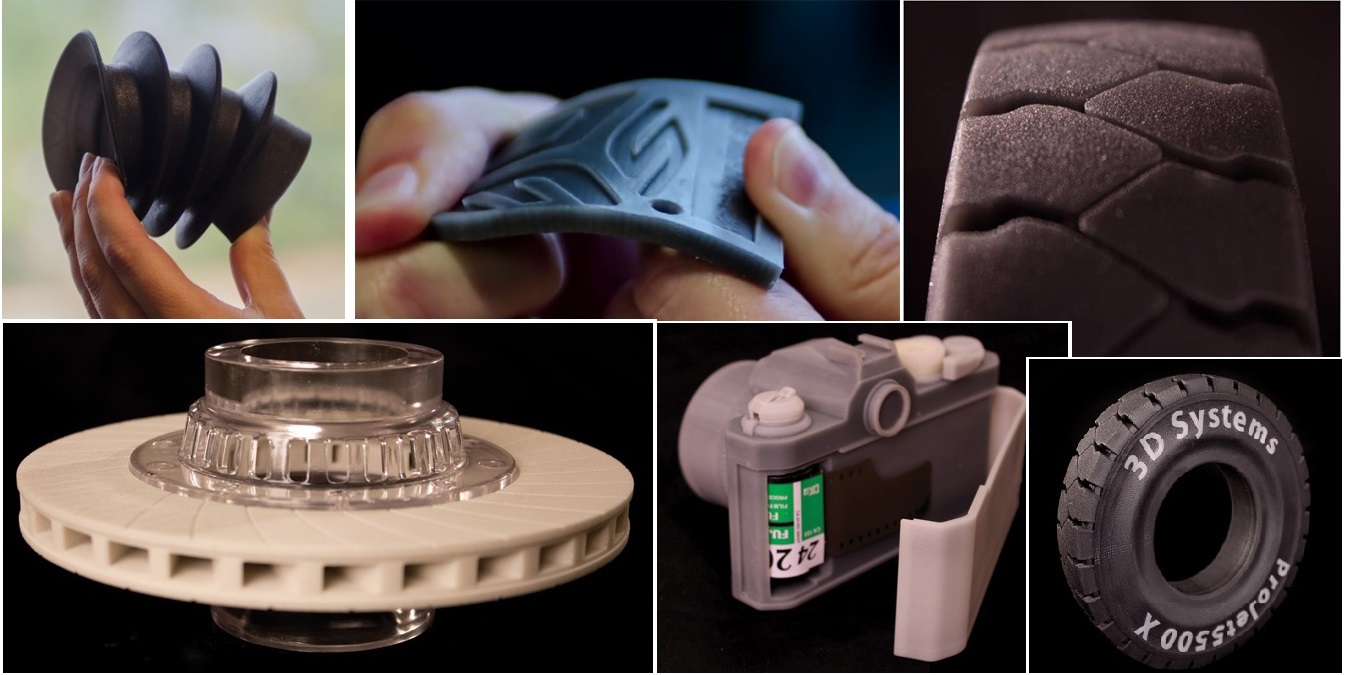

Новые эластомеры (черный и прозрачный) показывают превосходную прочность и сопротивление разрыву с возможностью растягиваться в 7 раз
3D Systems: на переднем крае трехмерной печати - 9

ProJet 5500X работает по технологии MJP (Multi Jet Printing) и способен печатать одновременно несколькими материалами с различными физическими свойствами.

Фотобудка. 3d

3D Me Photobooth это система 3D сканирования, разработанная компанией 3D Systems. В чем суть? Просто. За 15 секунд сфотографируемся, и получим объемную фигурку.

Технологии в повседневной жизни

Прототипирование для дизайнеров на CubePro

На видео промышленный дизайнер рассказывает о своем видении искусства и о том, как 3д-принтер помогает ему делать вещи будущего

Скейт

Собственный скейт? Легко. (Марти, мы еще не всё про… ли)

Протез ноги

Используя 3д-сканер и 3д-принтер можно облегчит жизнь и вернуть подвижность тем, кто раньше мог об этом только мечтать.

Собачка

Помогаем не только людям, но и братишкам меньшим.

Экзоскелет: из инвалидной коляски встать и пройтись пешком

Экзоскелет сделан на принтере ProX 500

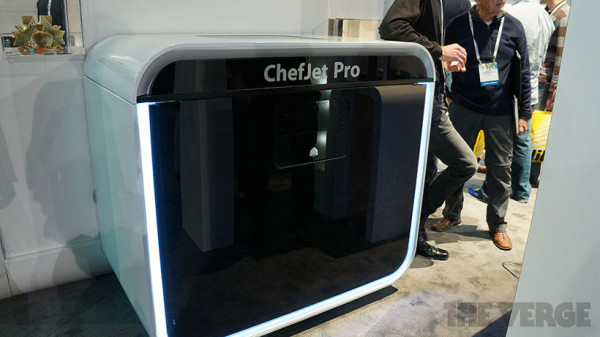

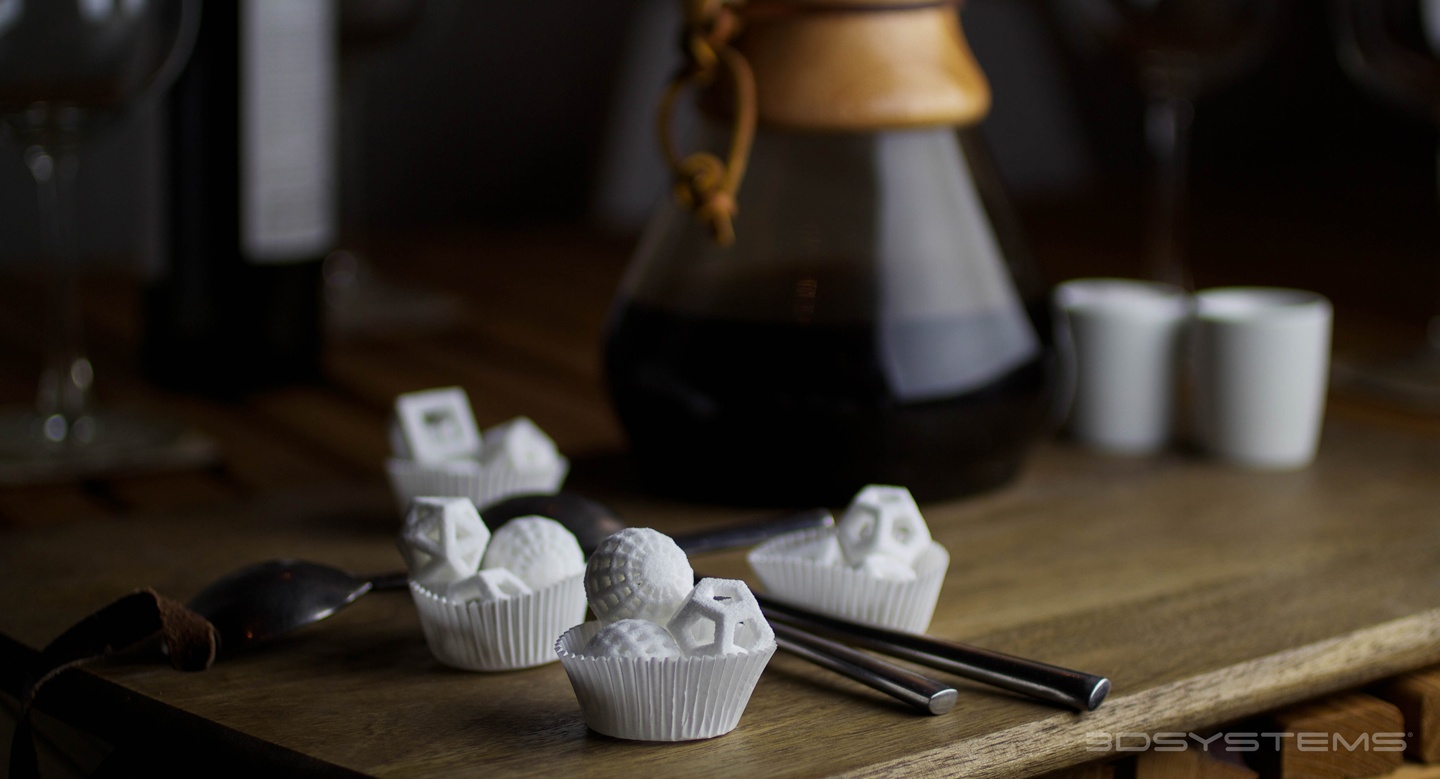

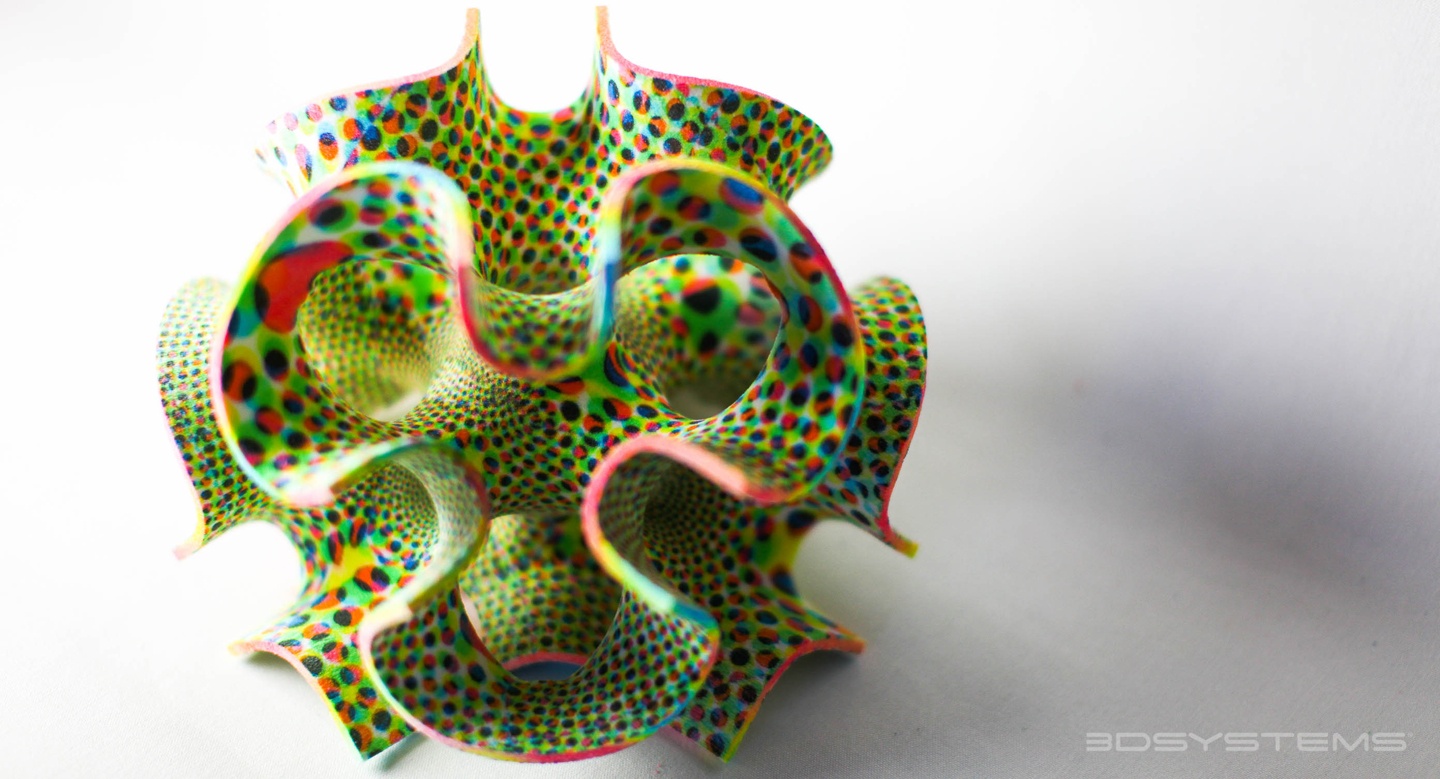

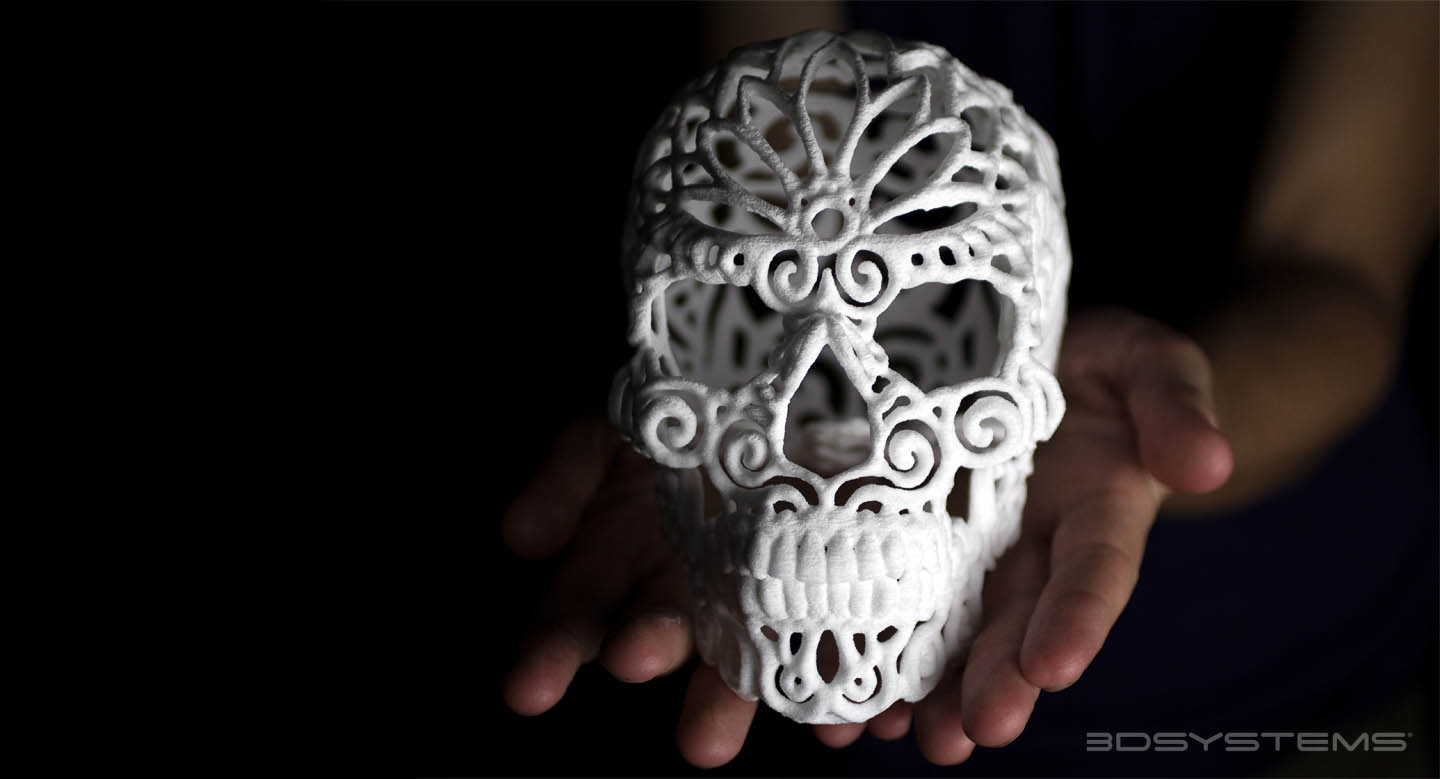

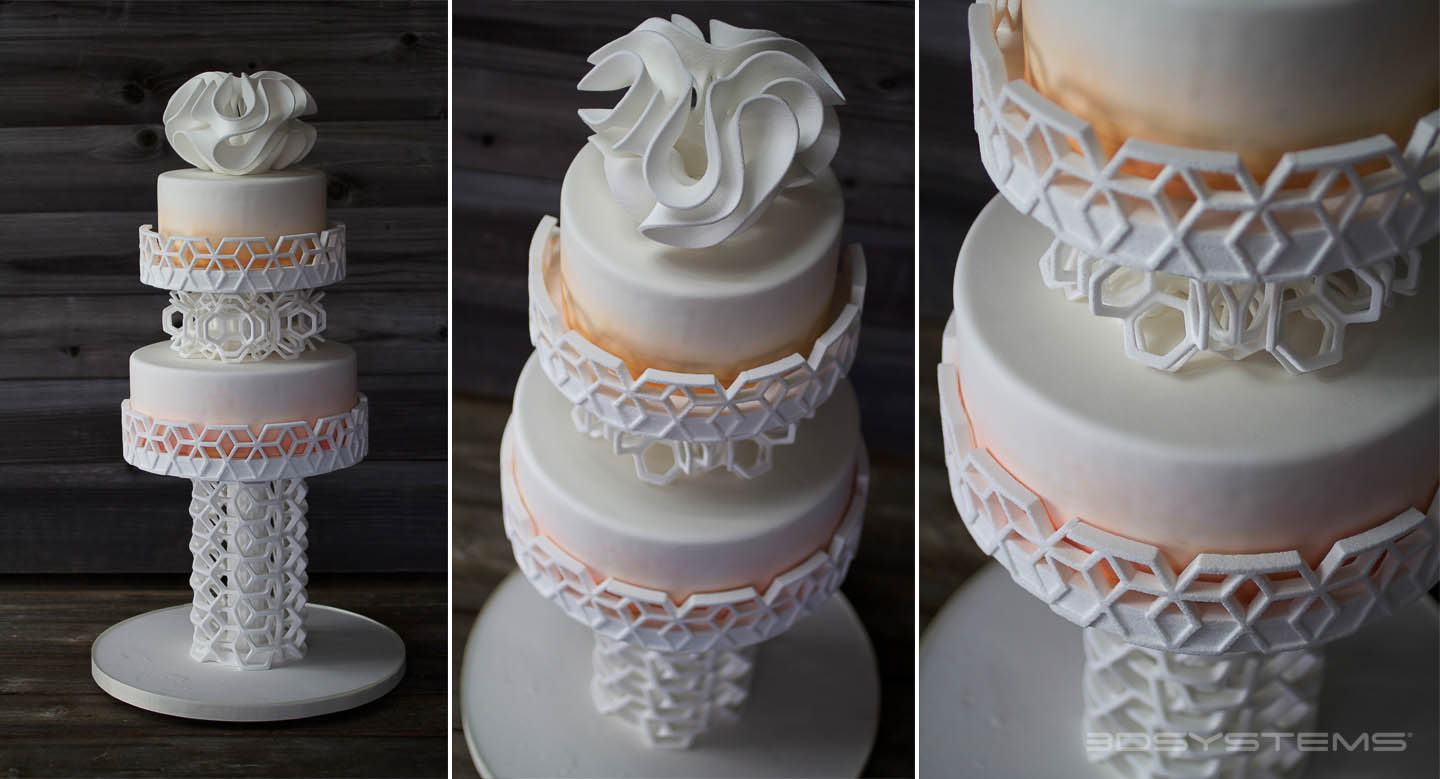

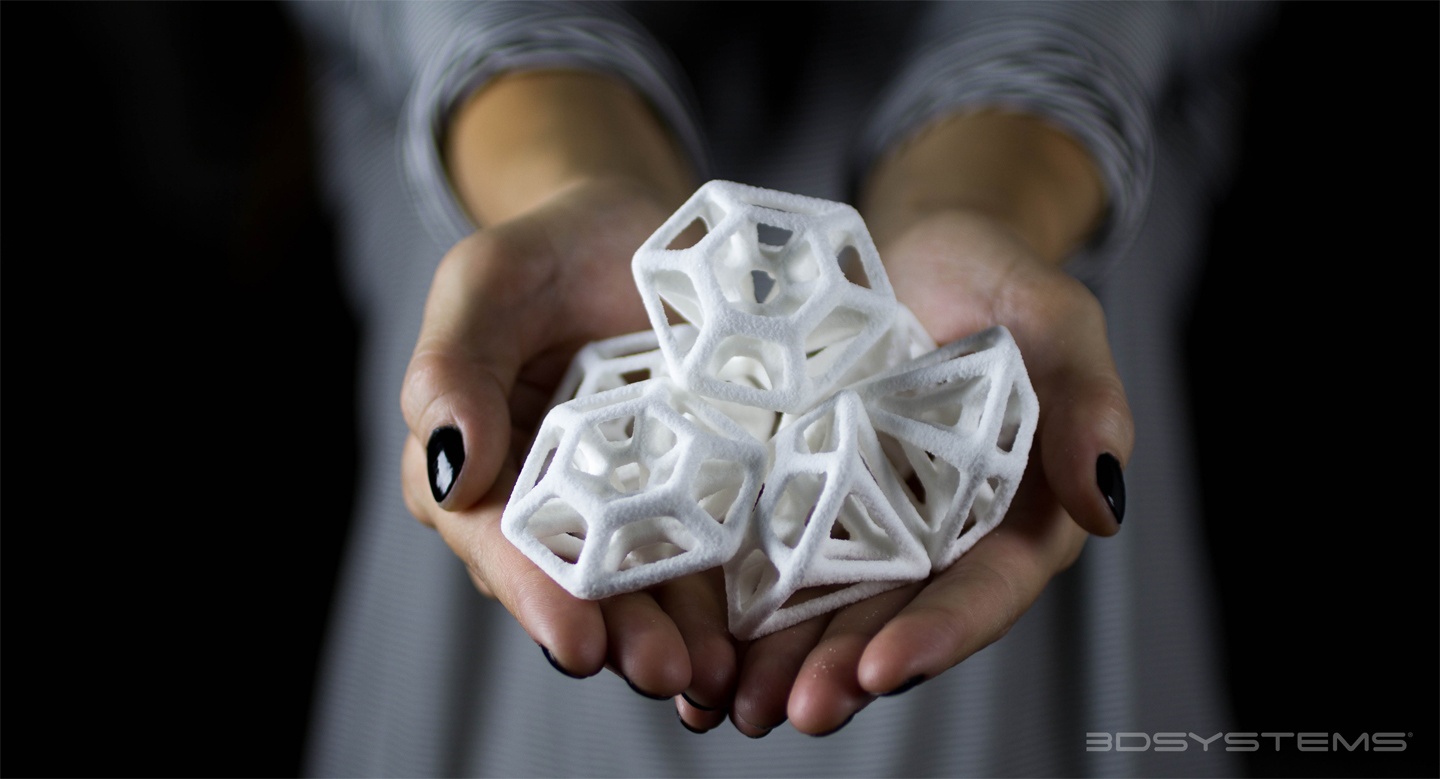

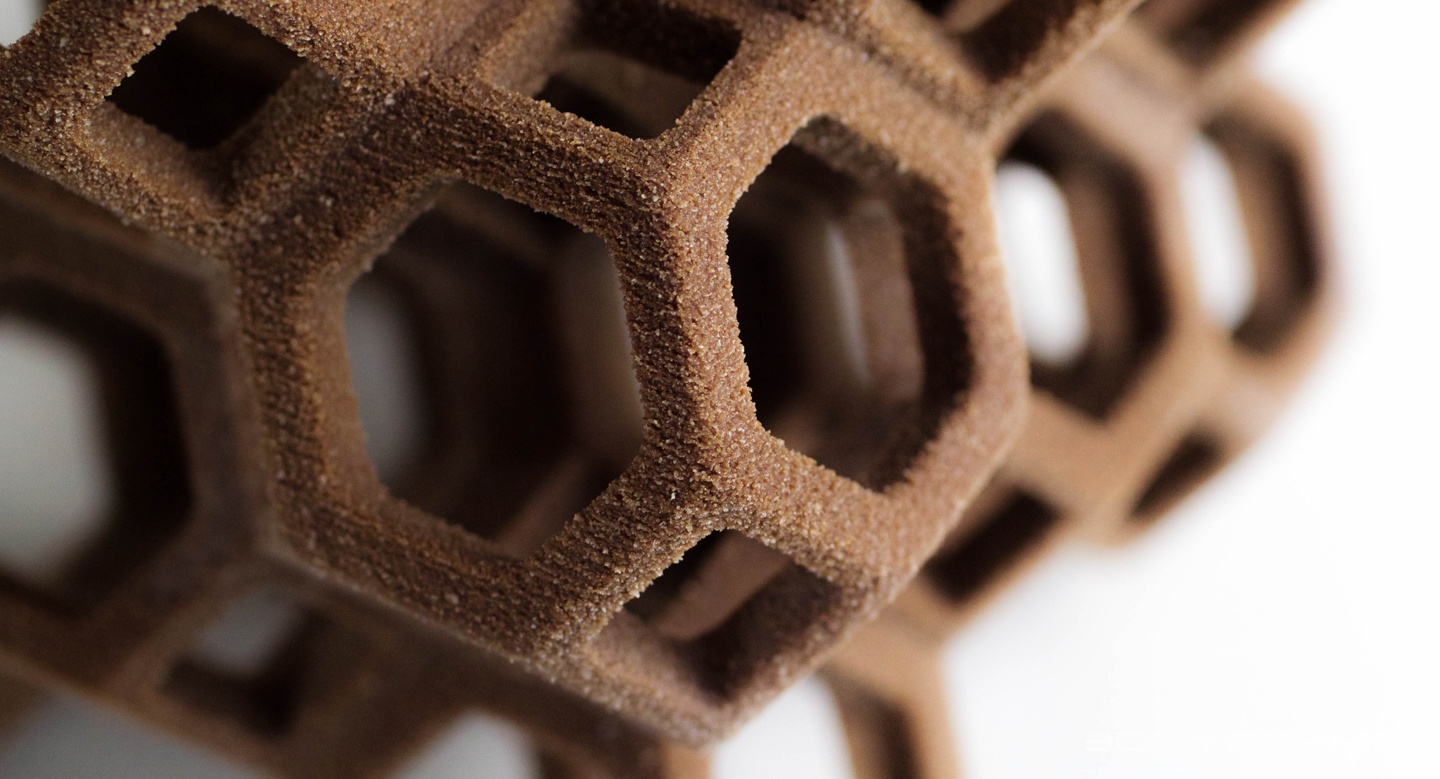

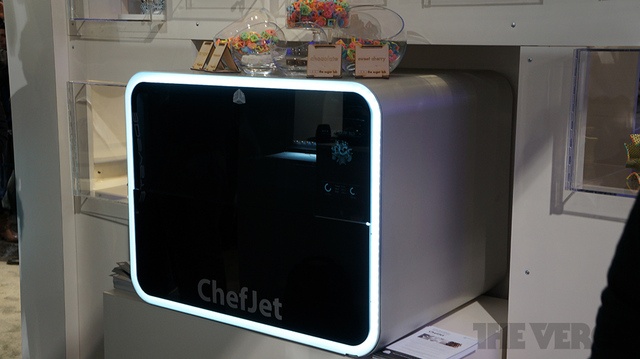

Кулинарный дизайн, сахар

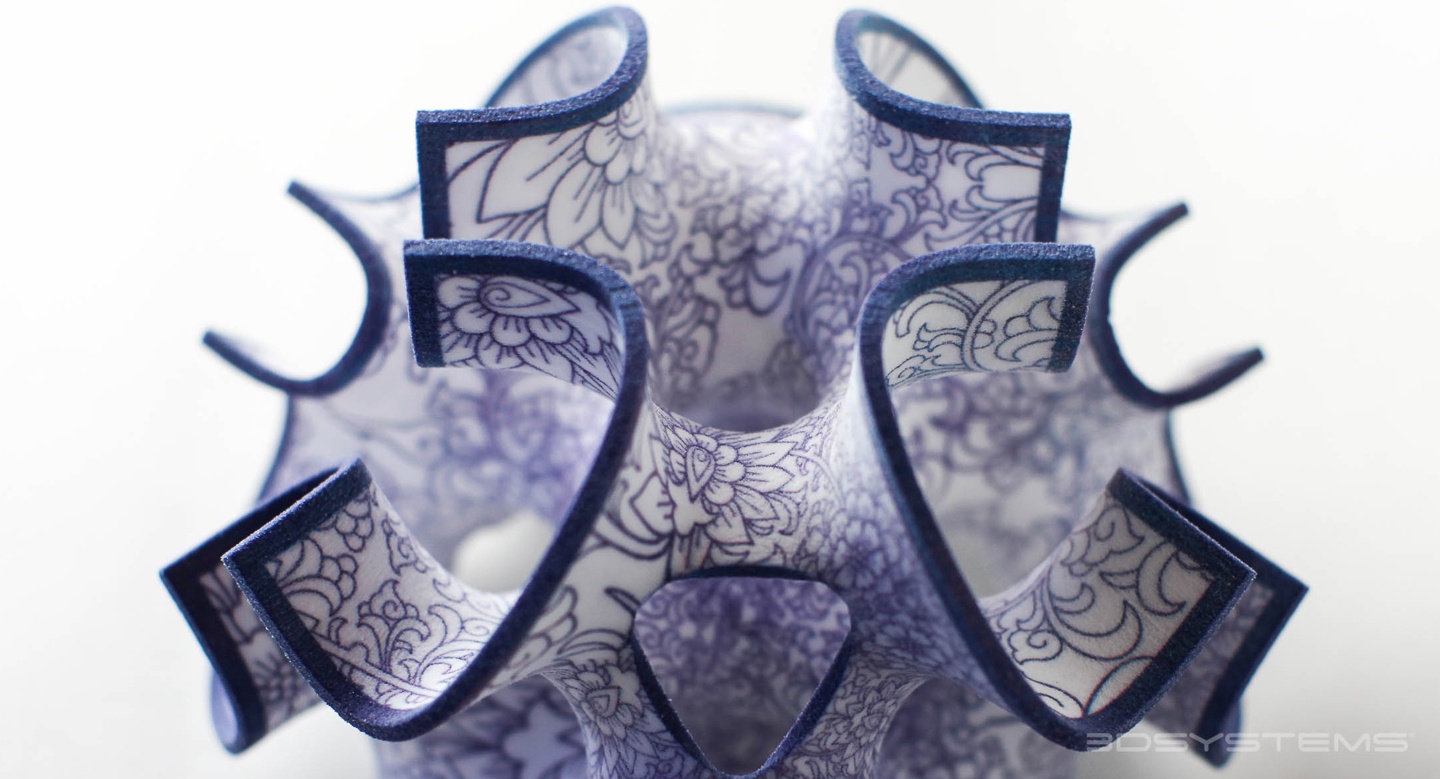

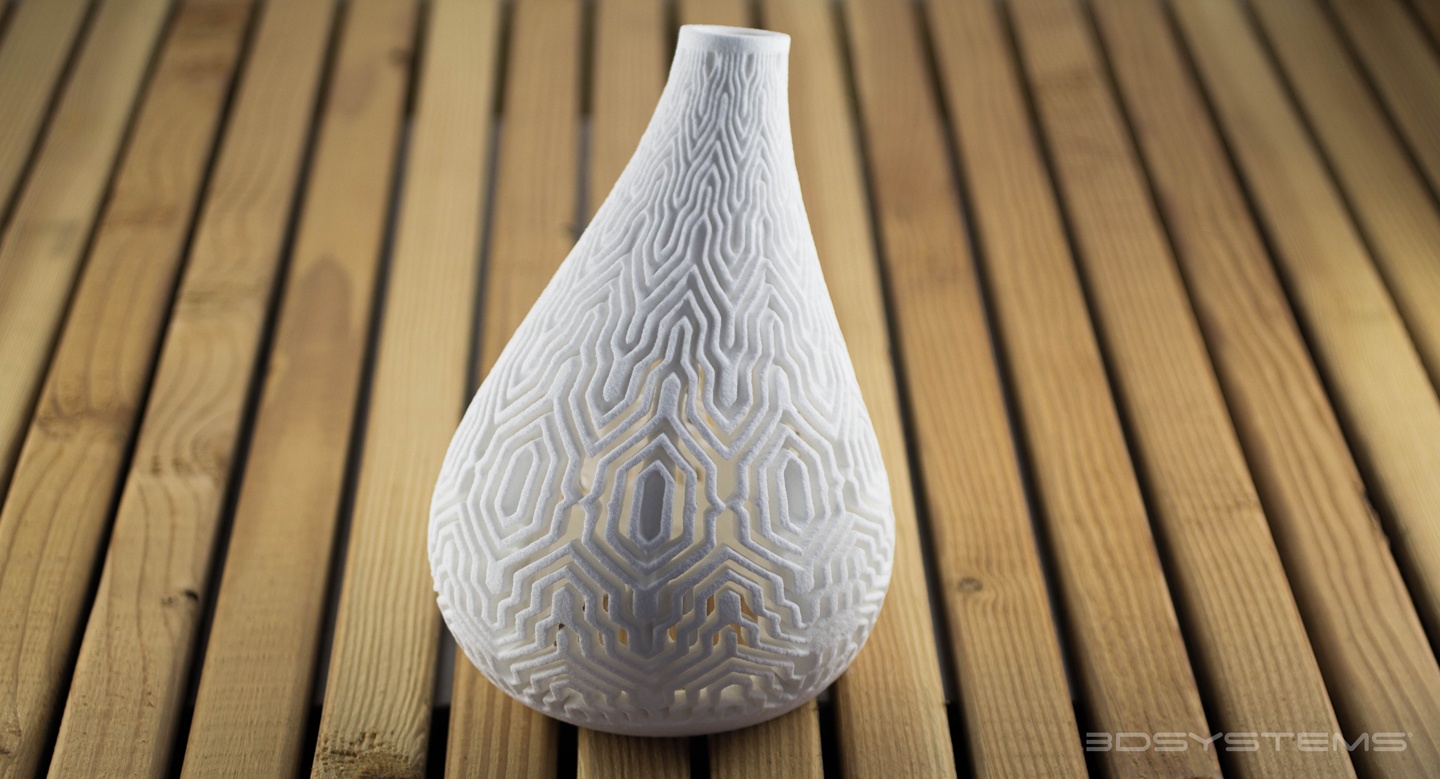

Полюбоваться картинками (траффик)

















Послесловие

3D Systems: на переднем крае трехмерной печати - 29

Скейт(доску) напечатали (вот только с антигравом неполадки, хотя надежда есть)

Очки — напечатали
3D Systems: на переднем крае трехмерной печати - 31

Кроссовки — напечатали
3D Systems: на переднем крае трехмерной печати - 32

Дронов — напечатали

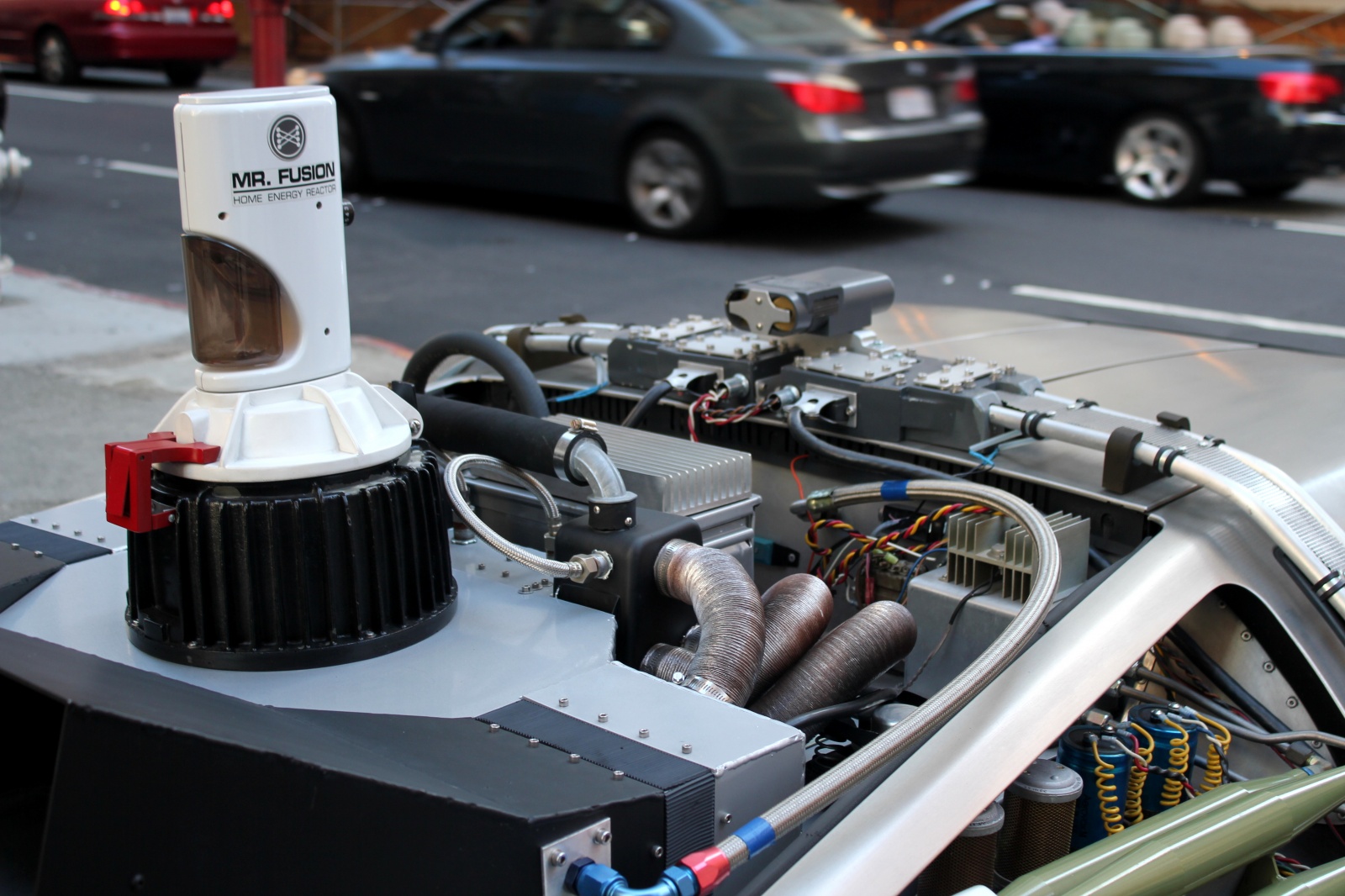

mr. Fusion напечатали

Марти, надежда есть!
