Наверное, многие слышали или даже игрались уже с PowerUp 3.0 — комплектом, позволяющим превратить практически любой бумажный самолетик (такие делали все мы в детстве) в управляемый с телефона гаджет.
Автором проекта выступает пилот с 25-летним стажем, которому удалось собрать вокруг себя команду специалистов, а затем получить на Kickstarter целый миллион долларов вместо запрашиваемых 50 тысяч. Обзор этого комплекта публиковался еще на Хабре, здесь же публиковался и материал с комментариями и советами тех, кто уже опробовал девайс в работе. Сегодня же хочется показать, что там у самолетика внутри — точнее, что собой представляет электронная «начинка» (осторожно, много фото).
Единственное, что вспомним из прошлых материалов, это способ приведения устройства в рабочий вид. Здесь все просто:
1. Сделайте самолетик из бумаги (автор проекта прилагает к комплекту даже инструкцию о том, как сложить разные самолетики);
2. Прикрепляем соответствующий модуль специальными зажимами к оси самолета;
3. Устанавливаем и запускаем специальное приложение для смартфона (бесплатное);
4. Запускаем бумажный самолетик рукой, и начинаем управлять своим истребителем/штурмовиком, просто наклоняя смартфон.
Ну, а теперь — анбоксинг и разборка, с комментариями электронщика.

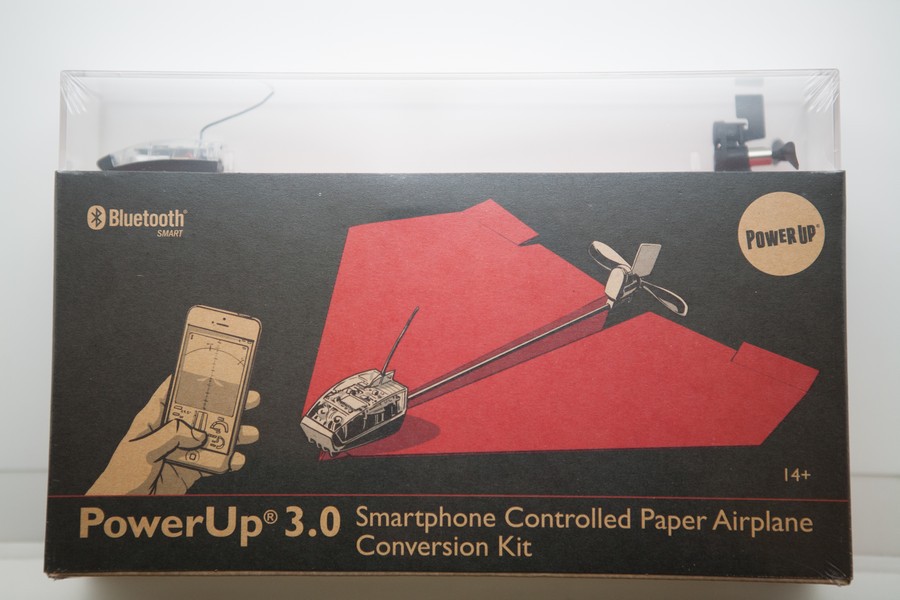

В таком виде самолетик прибыл в офис
Вид сверху
А это уже без упаковки и без крышки
Теперь спереди
Управляющий модуль, карбоновая основа и пропеллер
Управляющий модуль с клипсой, которая крепится к бумаге
Крепится вот таким вот образом
Ну, и собранный самолетик с логотипом Medgadgets, куда же без этого :)

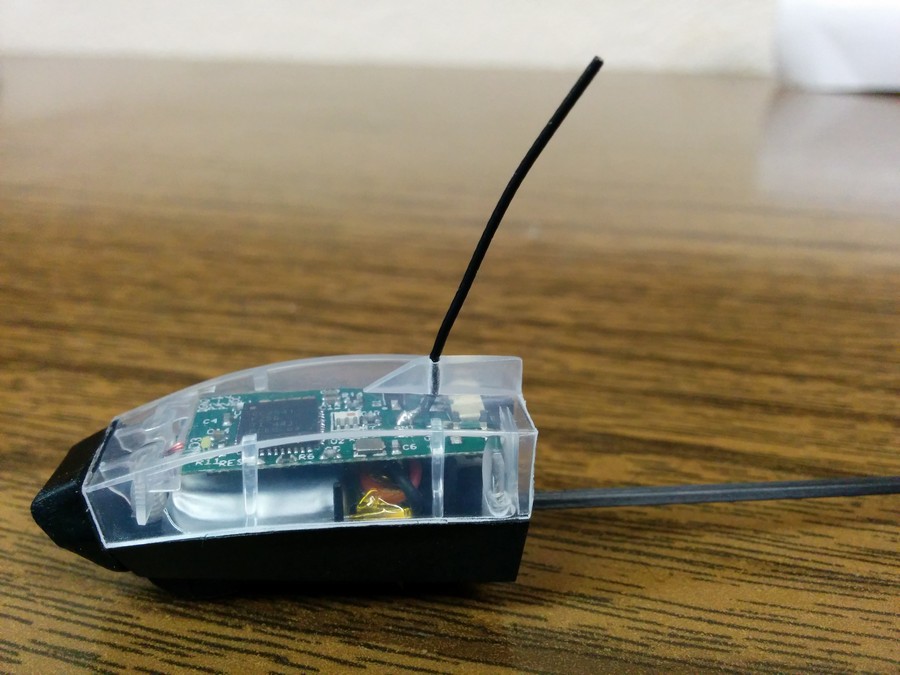

Смарт-модуль с зажимом

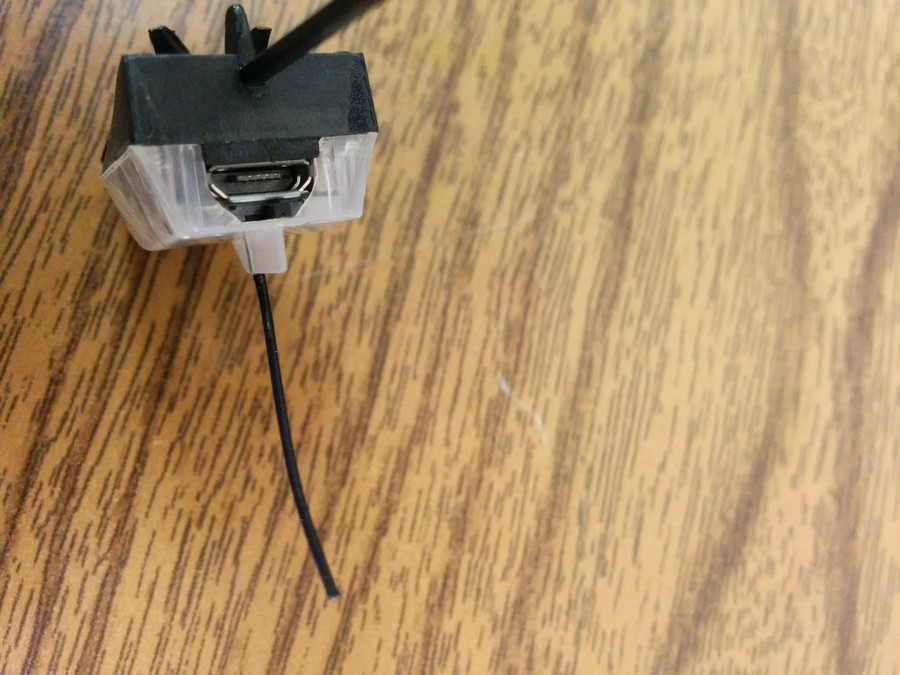

Разъём microUSB для зарядки смарт-модуля. Рядом с разъёмом располагается чёрный переключатель (задвижка) для включения и выключения питания
Смарт-модуль в разобранном виде. Корпус + аккумулятор + плата управления

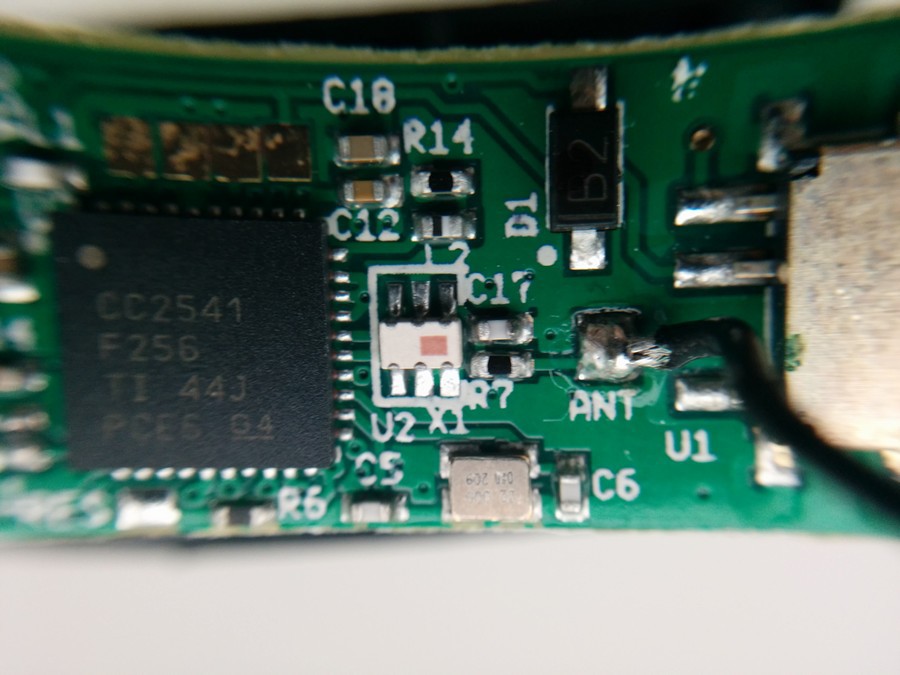

1. Слева — Bluetooth Smart CC2541 www.ti.com/product/cc2541 (слева).
2. Посередине — антенна.
3. Справа — переключатель питания (вкл /выкл).
4. Внизу — ультра миниатюрный высокостабильный кристалл в керамическом корпусе для поверхностного монтажа abracon.com/Resonators/ABM8X.pdf). Скорее всего нужна для контроля частоты.

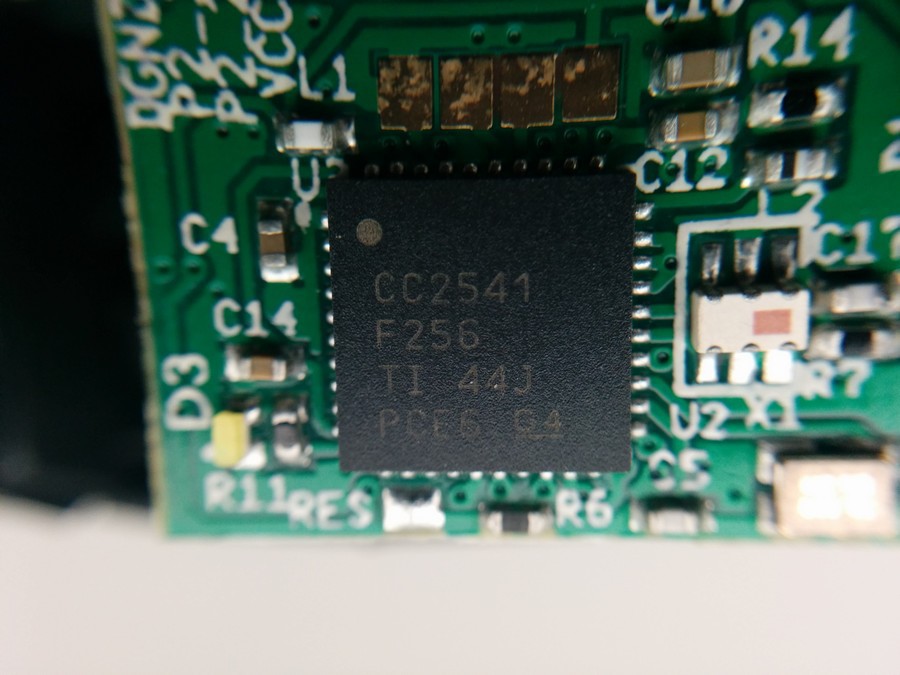

Bluetooth Smart CC2541

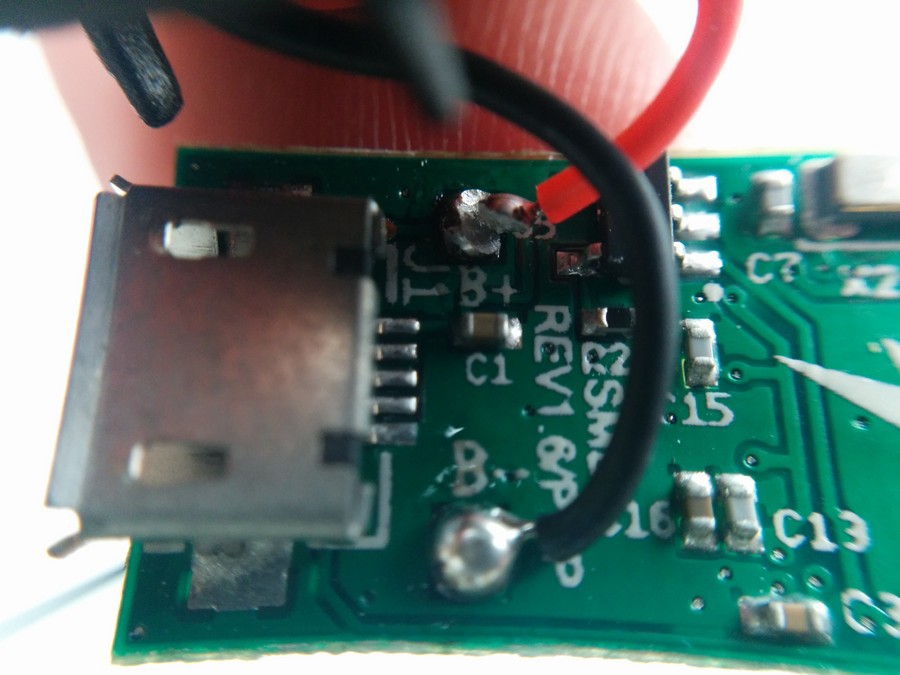

Слева — разъём microUSB
Черный провод (-) — катод. Идёт к "-" аккумулятора.
Красный провод (+) — анод, идёт к "+" аккумулятора

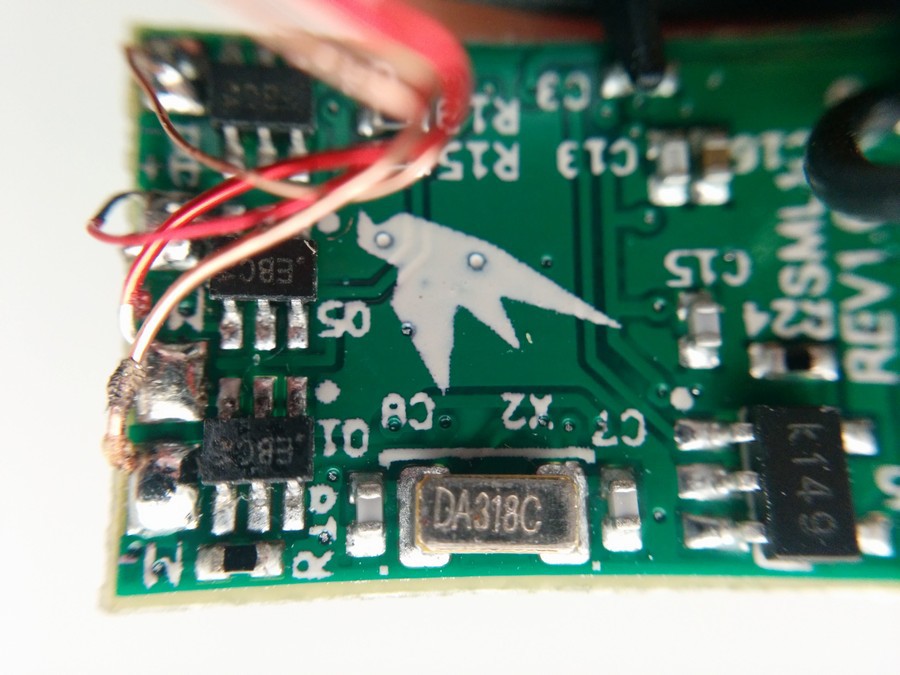

Слева 3 элемента с маркировкой «EBC», скорее всего, являются регуляторами напряжения. Чуть правее от них припаяны провода, которые идут через углеродный каркас к хвостовой части самолётика

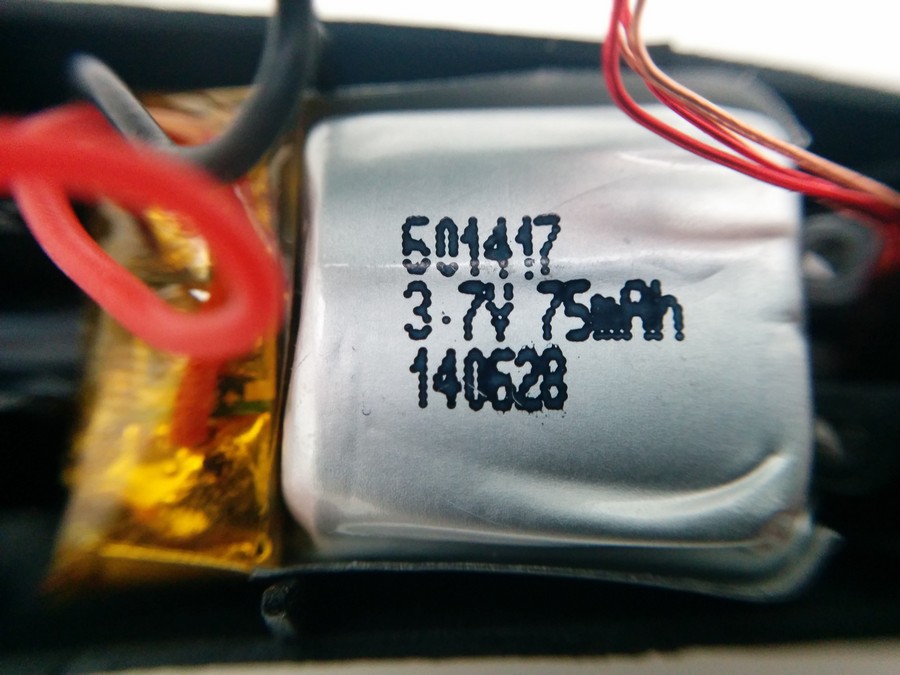

Аккумулятор с номинальным напряжением 3.7 В. Ёмкость 75 мАч

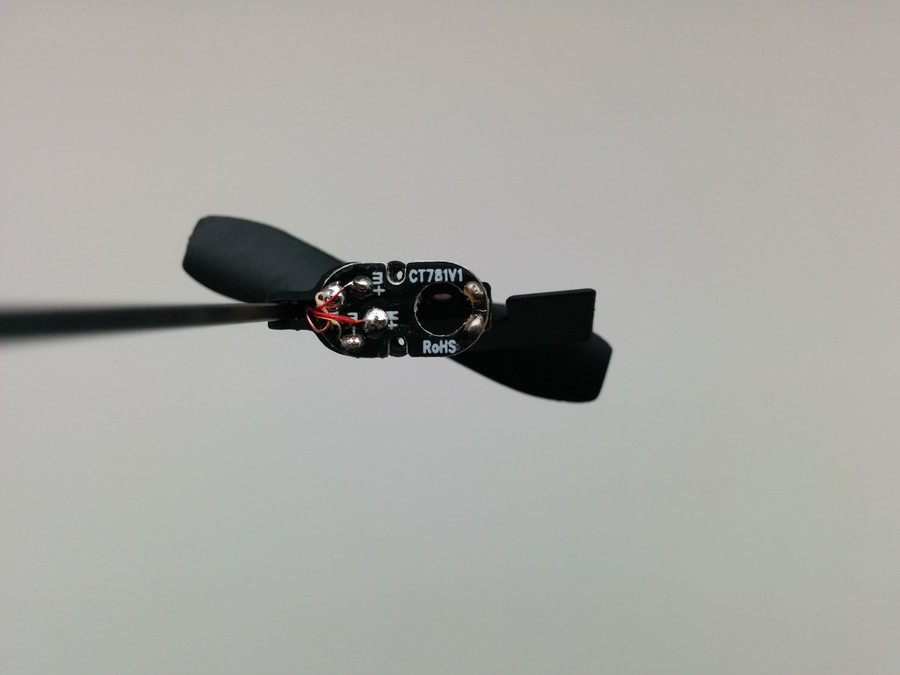

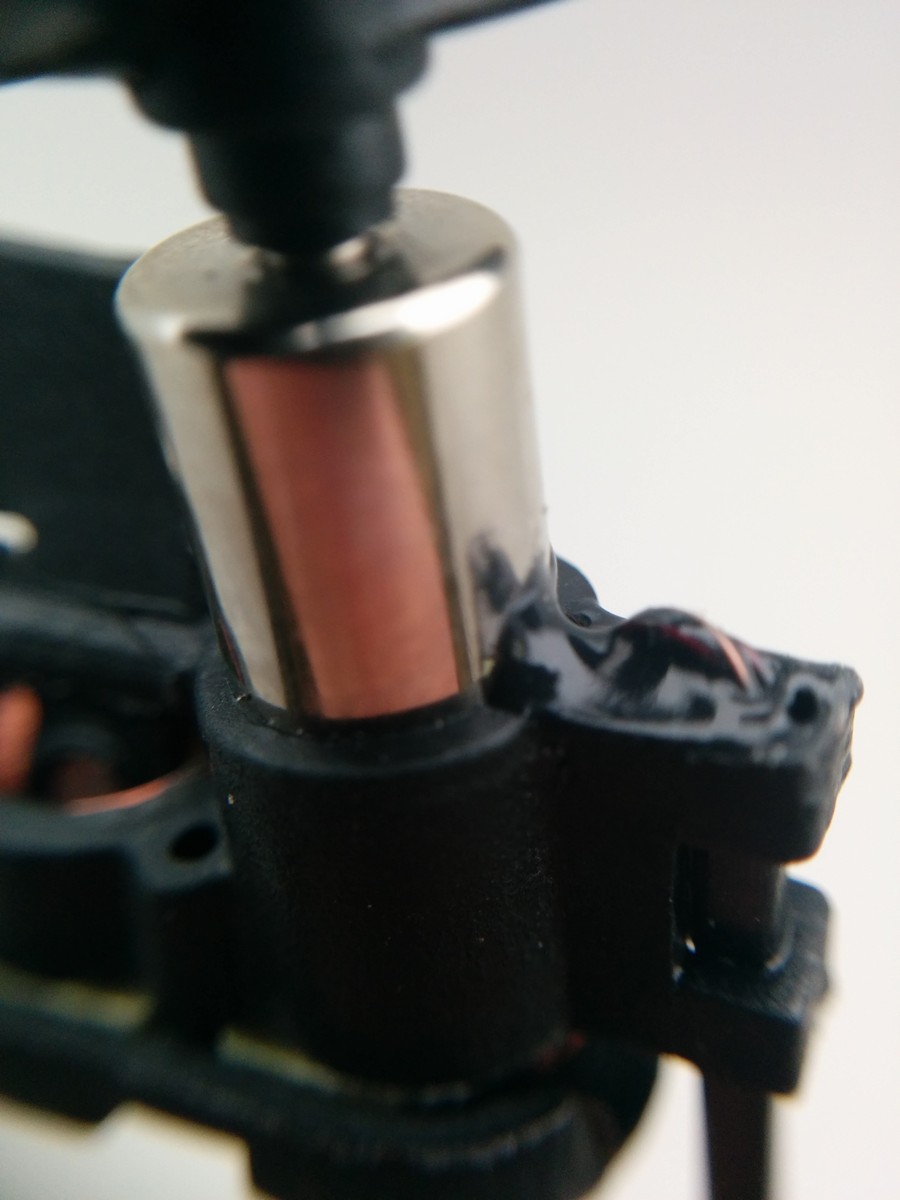

Хвостовая часть самолётика. Плата управления винтом (пропеллером), автоматической тягой для вращения винта и регулятором точности полёта
Место прохождения проводов, выходящих из углеродной рамы
Собственно, вот и вся разборка, как видим, внутри не очень много всего. Собран управляющий модуль и весь комплект в целом хорошо. Ничего не люфтит, не отваливается. По опыту, управляющий модуль выдерживает ну ооооочень много ударов о землю. Пока что подопытный самолетик, прошедший через руки большого количества людей, желающих поиграться с ним, не поломался. Это радует :)
Вот так это работает

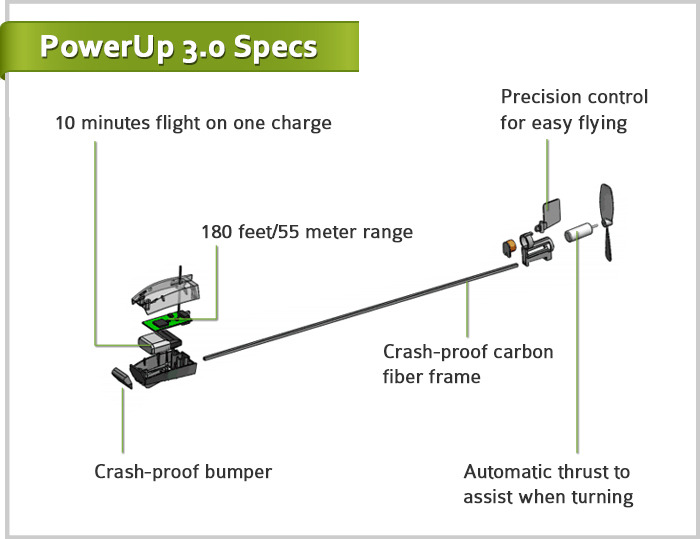

Еще немного рисунков

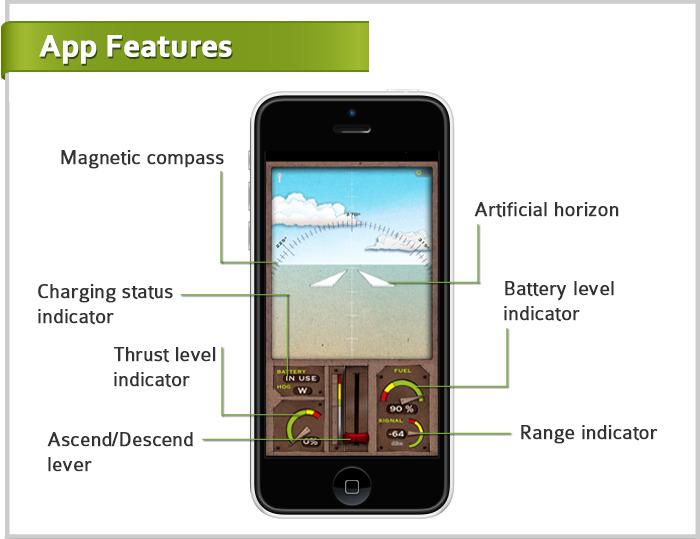

Управление производится со смартфона, для нормального запуска нужно потренироваться
Power Up 3.0 захватывает надолго, и понятно, почему — ведь тут сочетание детства, тех самых самолетиков, что пускали все мы, и самых передовых технологий, пускай и не самых сложных. Да еще и смартфон участвует. В общем, то, что доктор прописал для развлечений перед офисом или в парке, с детишками (можно со взрослыми детьми, им нравится еще больше).
Автор уже выпускает комплекты и для создания радиоуправляемых бумажных корабликов, а также различные шаблоны самолетов. В принципе, шаблоны и не нужны, все работает, если сделать обычный самолетик из самой обычной плотной бумаги.
