Название статьи вдохновлено недавним материалом Сергея Долина об улучшении ретро-компьютера, что называется, паяльником. Недавно мне поступил заказ от читателя на апгрейд ОЗУ в легендарном карманном компьютере Dell Axim X51v, за выполнение которого я получу крутейший ноутбук 1998 года. Конечно же я не смог отказаться от такого предложения и подготовил для вас подробную статью с предысторией апгрейда памяти на КПК, описанием процесса снятия и установки BGA-чипов, замене концевого переключателя на перемычку, а также ремонта рычажка Hold, из-за которого некоторые Axim'ы теряли работоспособность при общей исправности железа девайса. Жду вас под катом!
❯ Введение
Апгрейд девайсов своими руками — это всегда круто и интересно. Недавноин @dlinyjвыпустил две отличные статьи об апгрейде 386'ой материнки с установкой 486'ого процессора на неиспользуемую площадку для заводского апгрейда материнской платы и даже заставил работать всю систему относительно стабильно!
Однако апгрейд мобильных компьютеров тема немного иная, поскольку из-за повсеместного использования BGA-чипов и относительно тесной компоновки, далеко не каждый гик берется за аппаратный апгрейд своего девайса, боясь его случайно повредить. Цель этой статьи наглядно показать, что перепаивание чипов памяти и апгрейд ретро-КПК — не сложнее, чем заменить плашку памяти в стареньком ноутбуке и с этим справится любой человек при наличии паяльной станции и небольшой практики!

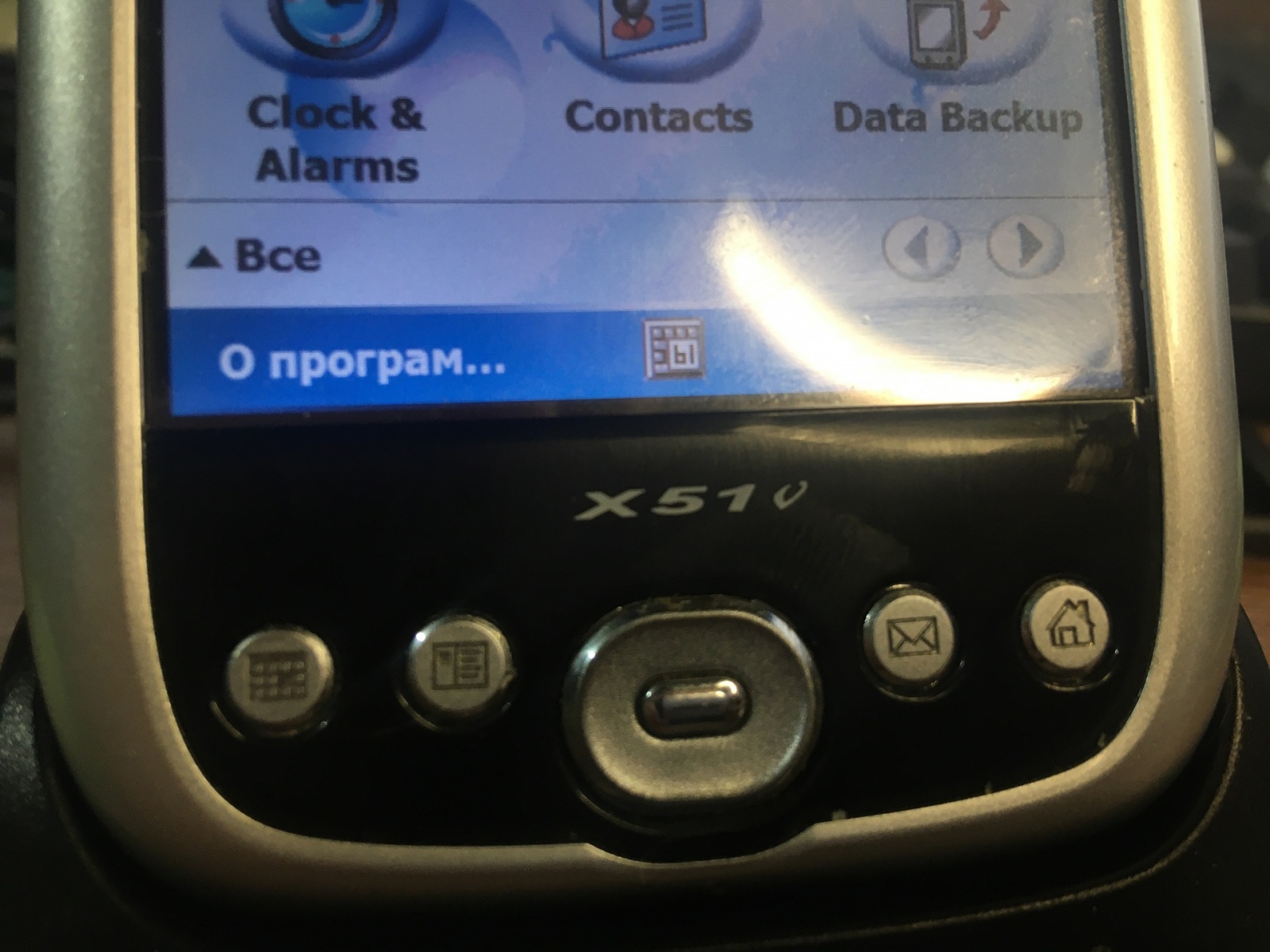

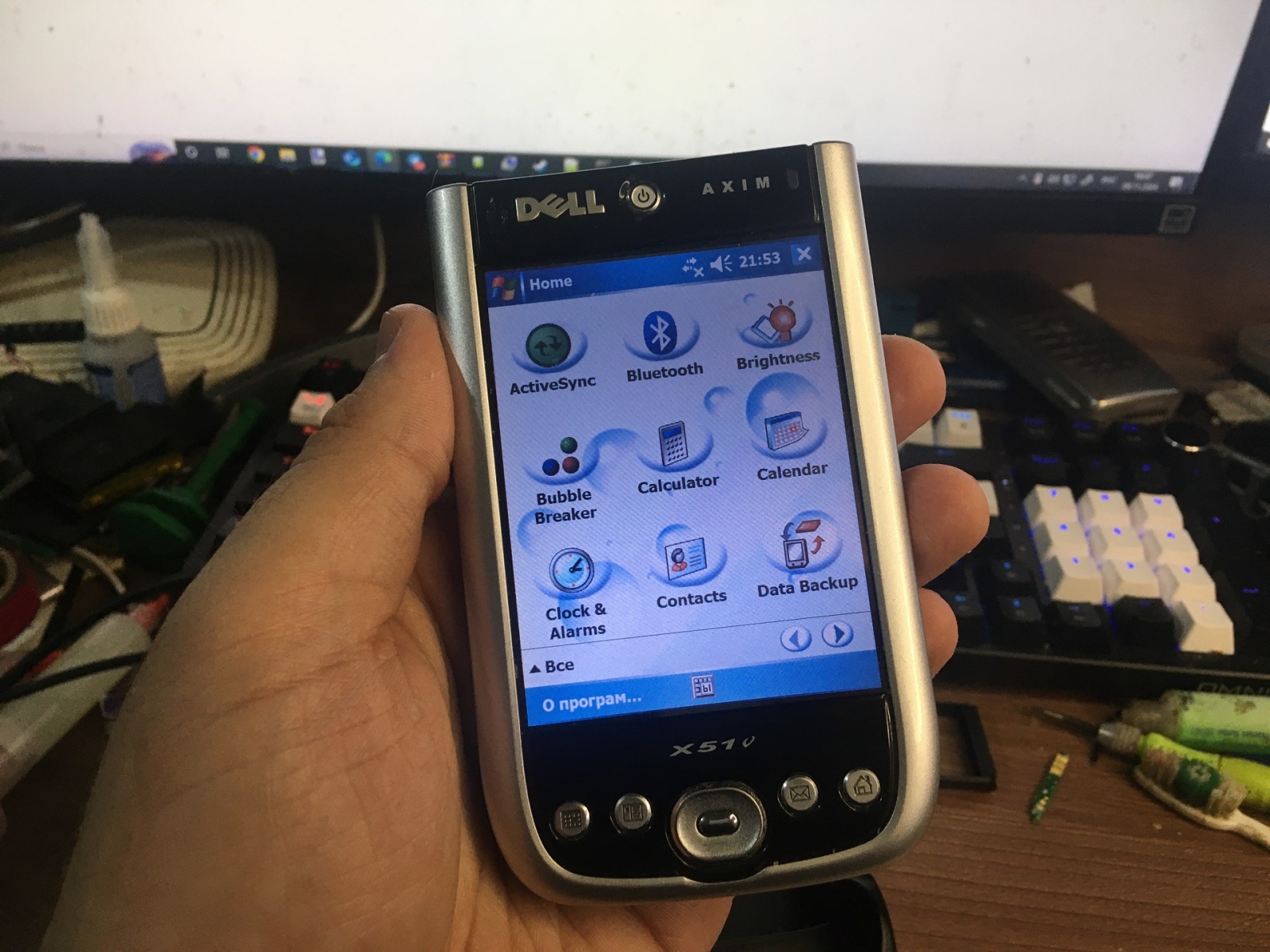

Сегодняшним героем у нас выступит легендарный КПК Dell Axim X51v, с которым наверняка знакомы многие мои читатели. Девайс, вышедший в 2005 году, привлекал очень шустрым чипсетом Intel PXA270, работающим на частоте 624МГц, наличием дискретного GPU Intel 2700G в отдельном чипе (!) с графическим ядром PowerVR MBX и набором видеодекодеров Intel для просмотра несжатого видео, а также... всего 64Мб ОЗУ! Многие владельцы устройства жаловались на малый объём памяти, но со временем некоторые сервисные центры (один из самых известных в свое время — pdacenter) даже приловчились оказывать услугу по её апгрейду в коммуникаторах и КПК до тех самых 128Мб!
В свое время эта процедура стоила около 2-3 тысяч рублей. В 2005-2007 году это были большие деньги, а сейчас апгрейд КПК можно провести за 400 рублей: чипы памяти продаются и сейчас и стоят по 200 рублей за штучку. Давайте же попробуем проапгрейдить наш девайс!
❯ Апгрейдим
Начинаем с разборки устройства. Сделать это несложно: откручиваем 4 винта с обратной стороны устройства и пластиковой картой (или ногтями) поддеваем фронтальную часть корпуса. Затем выдавливаем плату с дисплеем из задней части корпуса, снимаем дисплейный модуль и перед нами оказывается разобранный девайс:

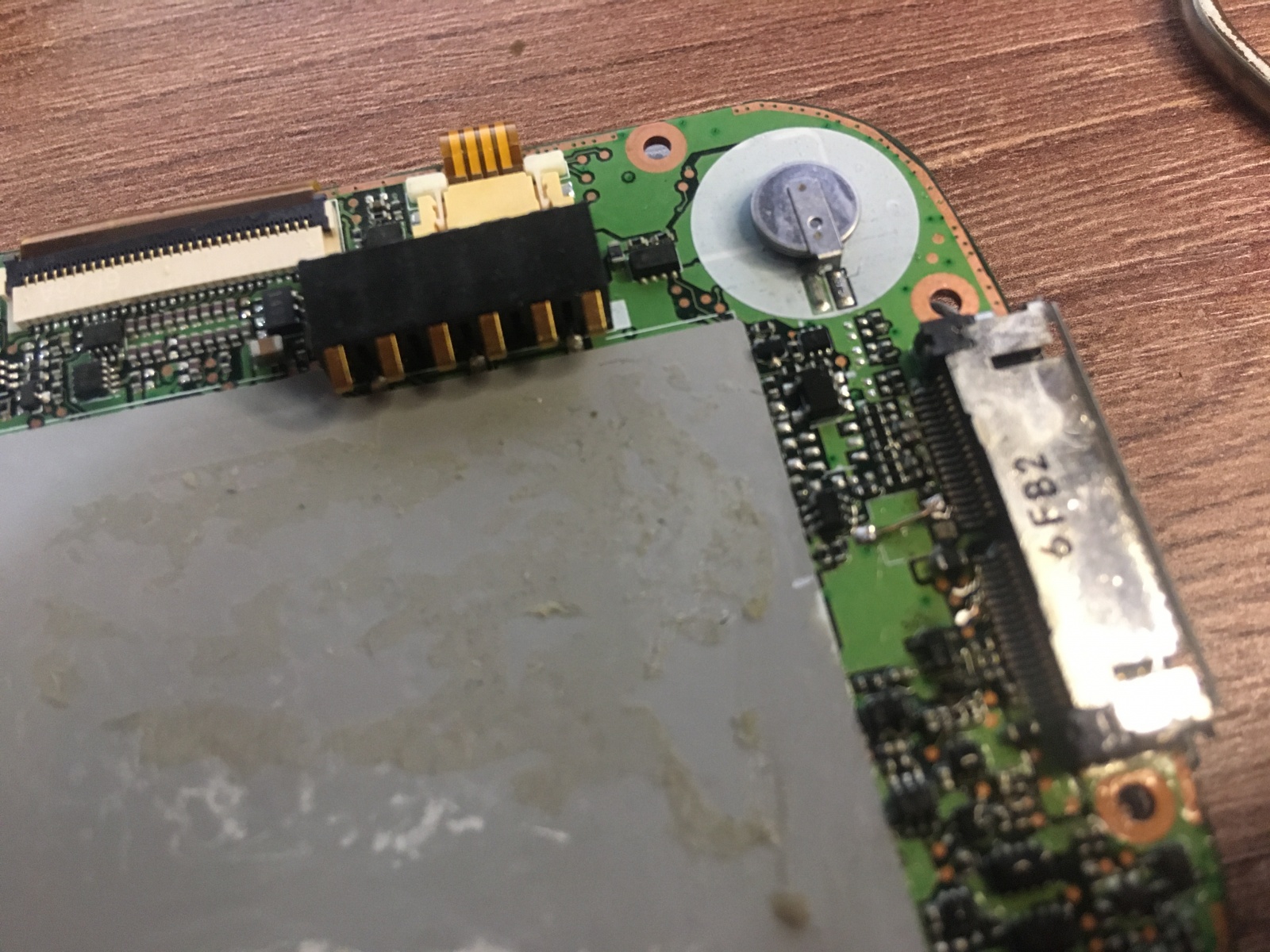

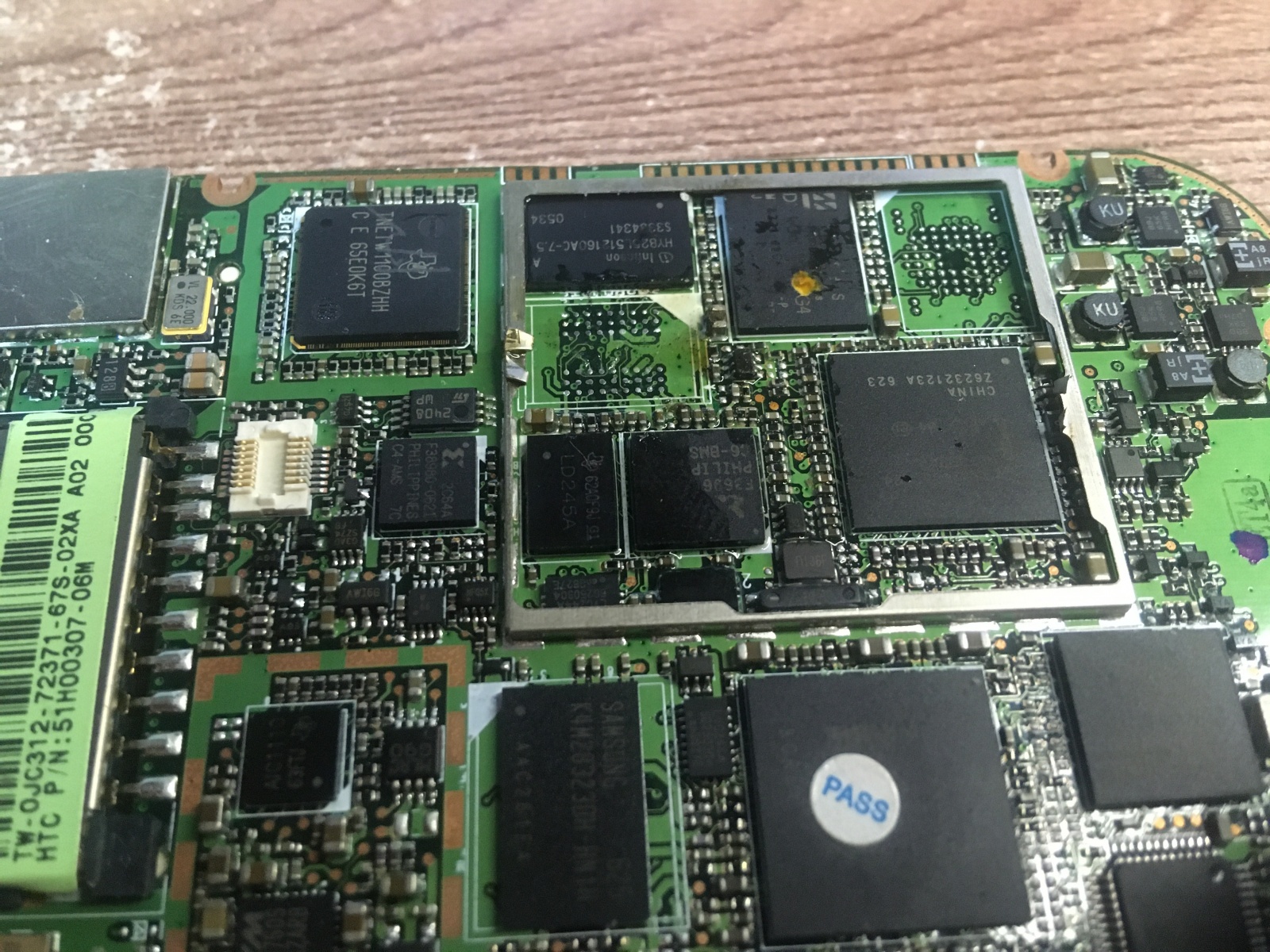

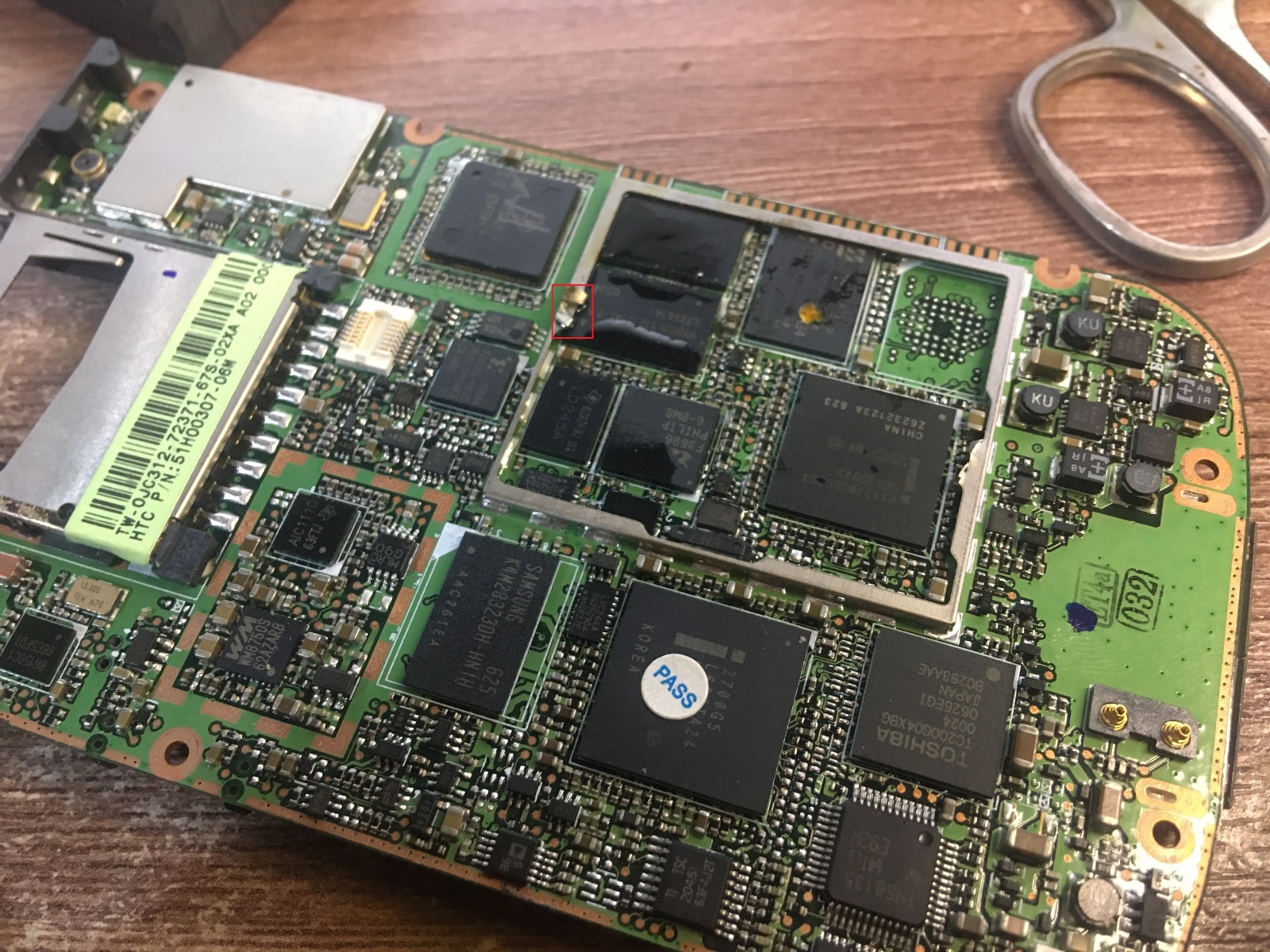

Необходимые нам чипы памяти находятся под защитным экраном вместе с процессором и флэш-памятью. Сам металлический экран съёмный, однако перекладина под ним помешает установке чипов памяти: поэтому аккуратно срезаем её хирургическими ножницами. Полностью выпаивать защитный экран не нужно.
Теперь нам необходимо выпаять старые чипы памяти. Для этого наливаем немного флюса под «пузо» чипов, включаем фен на ~330 попугаев (у меня бюджетный фен, который я ещё не откалибровал — так что термопрофиль сомнительный), и принимаемся греть банки на протяжении около полутора минут. Текстолит хоть и толстый, но теплоемкость не очень высокая, так что банки можно снять и без нижнего подогрева. Как только чип стал свободно покачиваться — ждём ещё немного времени и снимаем его пинцетом. Учтите что BGA-чипы крепятся за счёт поверхностного натяжения, поэтому старый чип будет пытаться "уехать" на своё место обратно при попытке снятия, так что придется приложить небольшое усилие, однако очень важно догреть чип, иначе можно посрывать пятаки и потом под микроскопом лепить «улитки» :)
Затем нам необходимо очистить площадки под чипы от остатков старых шаров. Для этого добавляем чуть флюса, берём паяльник и медную оплётку и проходимся по пинам оплёткой, собирая излишки припоя и выравнивая посадочную площадку. Шары здесь большие, так что можно обойтись без оплётки и просто пособирать припой паяльником, но технологию лучше соблюдать.

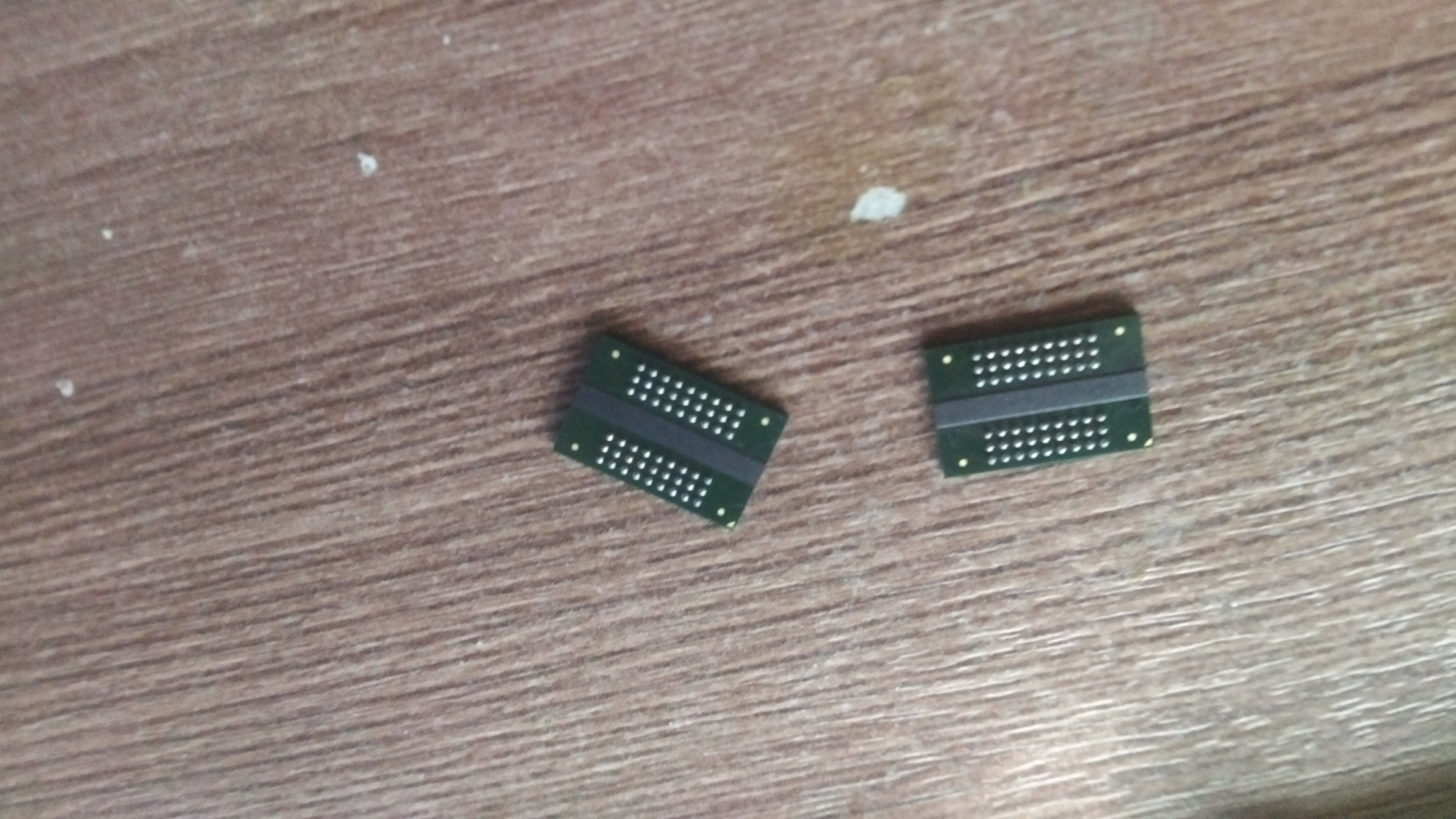

Новые чипы с завода уже имеют накатанные шары и их можно ставить «как есть», хотя некоторые мастера всё равно перекатывают чипы, поскольку на шарах могут образоваться окислы. Процесс установки новых чипов до безобразия прост: наливаем немного флюса на посадочную площадку, примерно центруем банку памяти на этой самой площадке и греем её феном на протяжении всё тех же полутора минут. При этом чип сам встанет куда нужно благодаря поверхностному натяжению, хотя его можно чуточку подровнять пинцетом, если стоит криво. Обратите внимание на флюс: если налить его слишком много, то чип может «уехать», если флюс кипящий, то чип будет «прыгать» при установке и соединение может оказаться некачественным. Я лично ставлю BGA «бодягой» под видом NC559 с Озона, вроде норм.

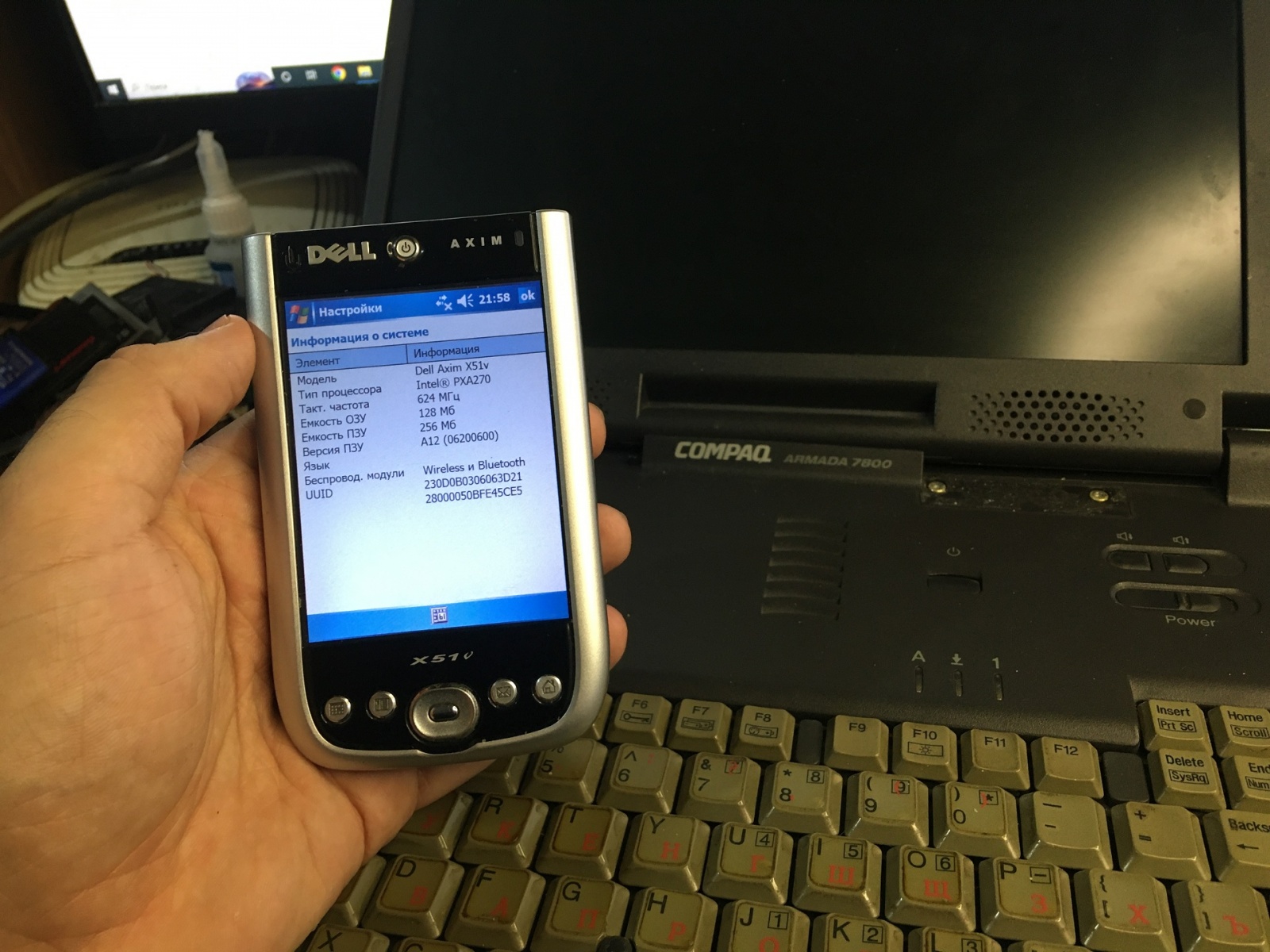

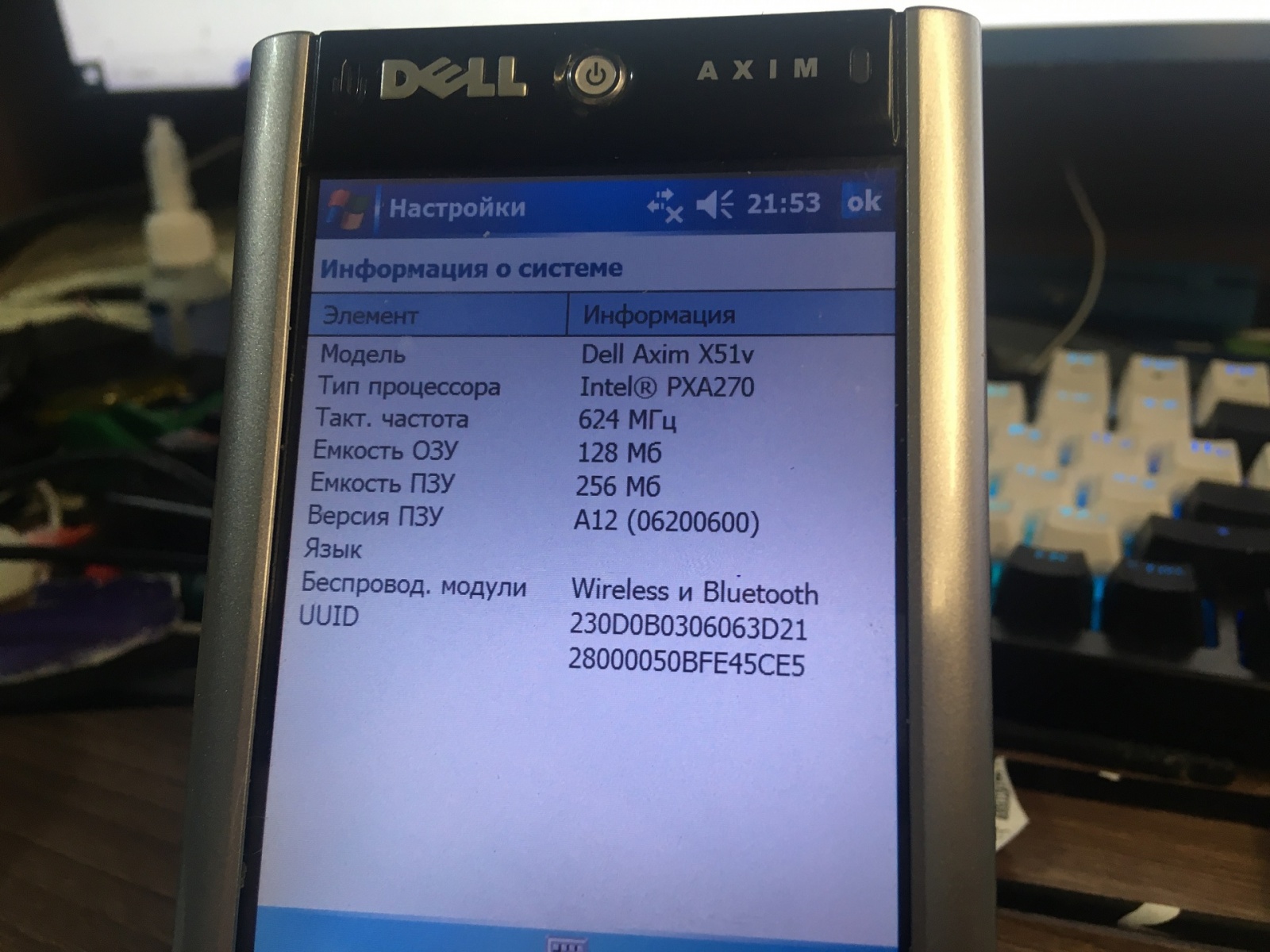

Наконец-то чипы памяти установлены. Теперь смываем флюс с помощью FluxOff'а, устанавливаем обратно защитный экран и подсобираем девайс, дабы посмотреть что у нас получилось. И да, КПК запустился нормально и увидел все 128 мегабайт оперативной памяти! В случае с коммуникатором HTC, о котором я писал в первой статье, необходимо было установить ещё специальный страп — резистор 0.33Ом на линию CS1, иначе девайс не видел всей ОЗУ, так что если кто-то будет проделывать такой же апгрейд, имейте это ввиду.

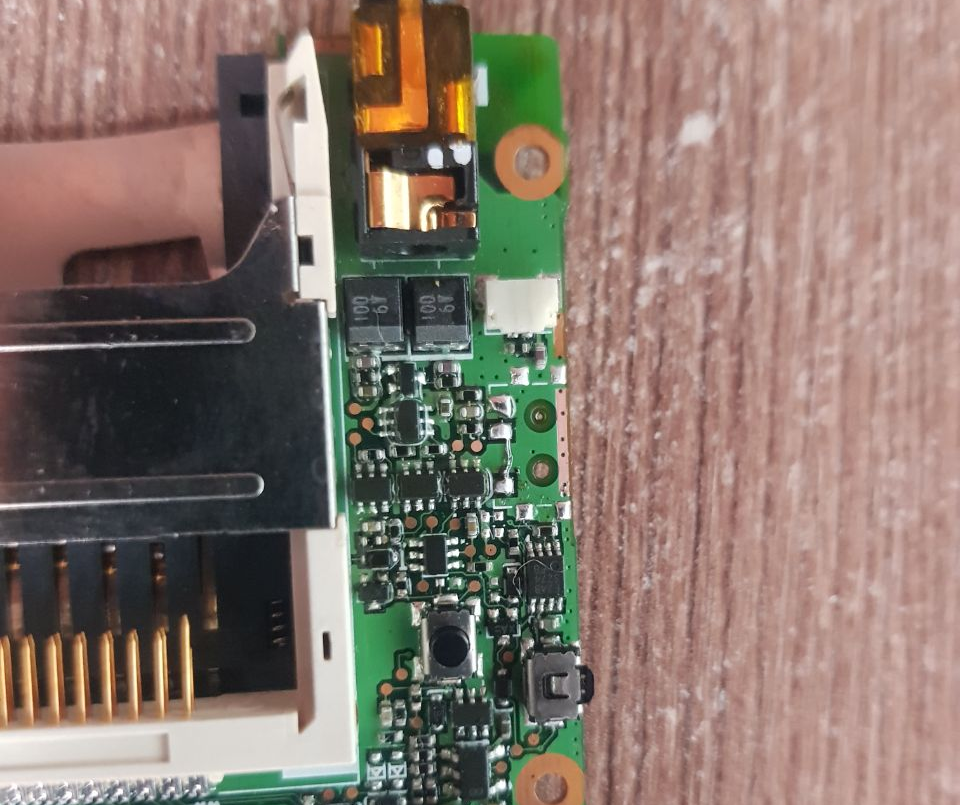

Но это ещё не всё! Я ж обещал, что апгрейдить девайс будем и паяльником :) У многих КПК есть болячка в виде концевого выключателя на крышке отсека аккумулятора. К сожалению, со временем он ломается, а в случае X51v — ещё и служит кнопкой включения для устройства, поэтому его необходимо поменять на перемычку. Мой подписчик уже заменил концевой выключатель на соплю припоя, которую я заменил на более симпатичную и надежную перемычку:
А также перемычку имеет смысл установить вместо переключателя Hold — конкретно на Axim X51v он иногда выходит из строя, из-за чего девайсом становится невозможно пользоватся.
На этом наш апгрейд завершён. Собираем девайс и смотрим, что же он умеет!
❯ Смотрим на девайс

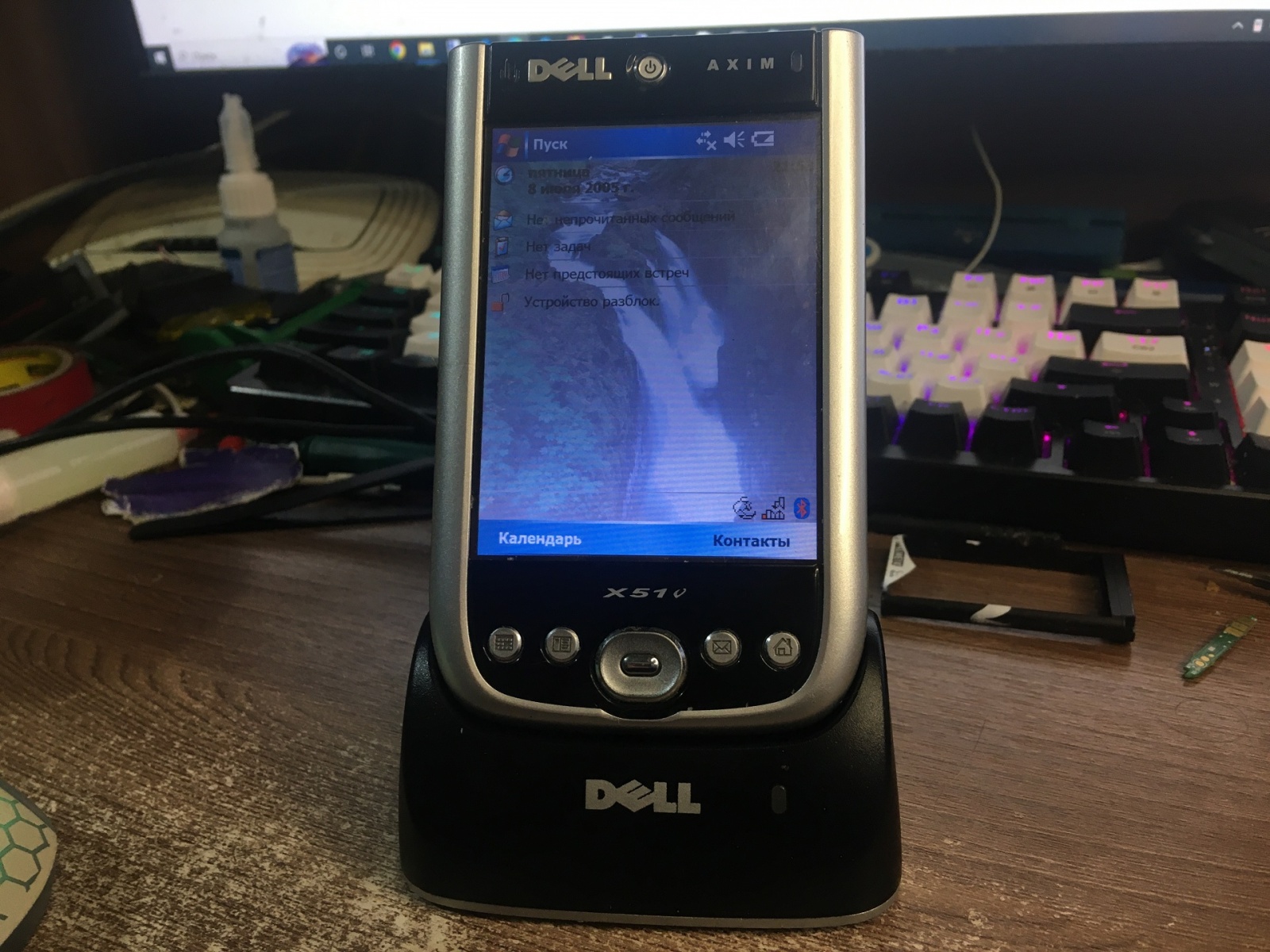

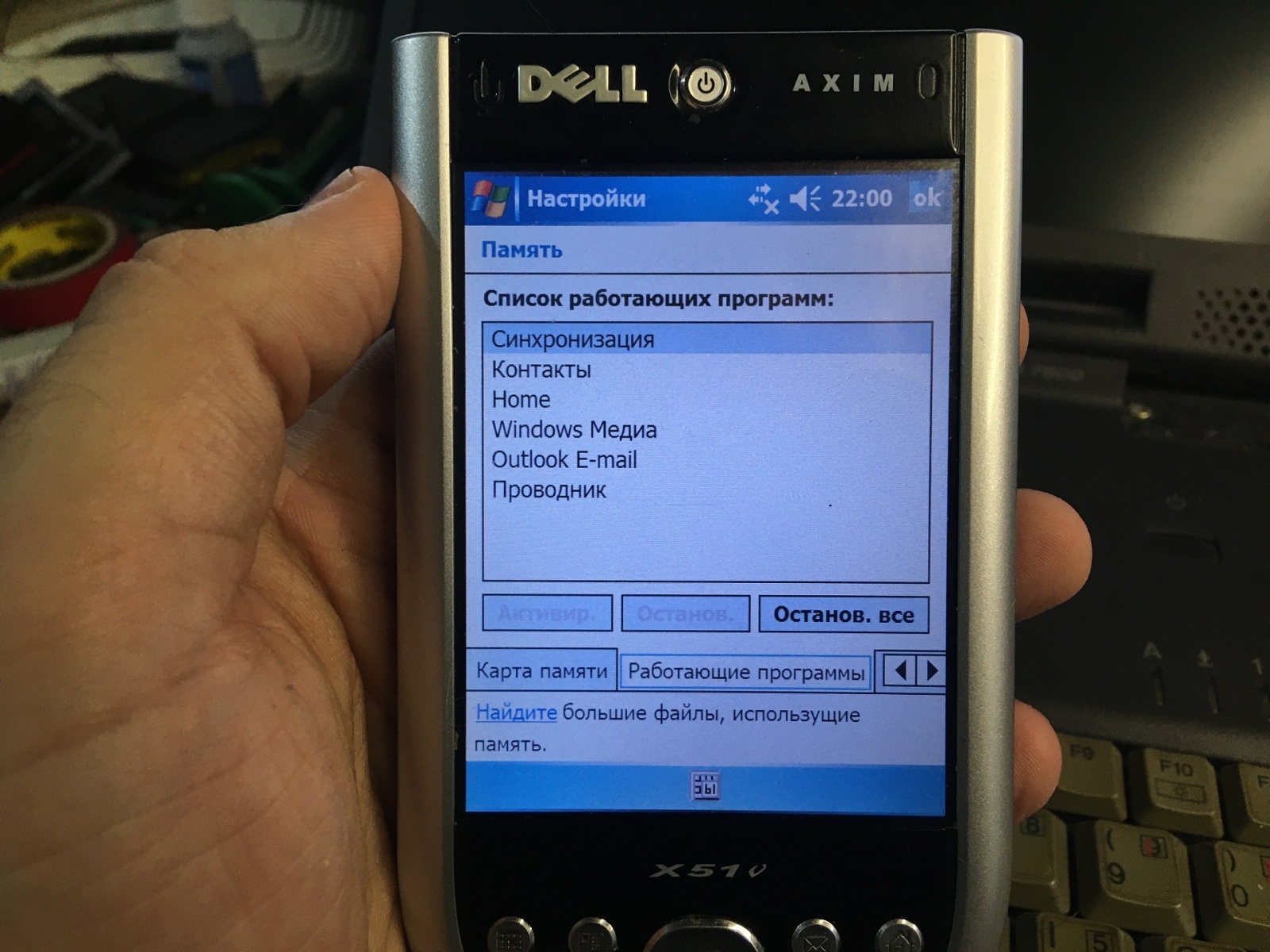

Windows Mobile славилась своей оптимизацией, система очень бодро бегала даже на 32Мб ОЗУ. Большинство приложений легко помещалось в памяти благодаря тому, что потребляли пару сотен или десятков килобайт, и в отличии от современных мобильных систем, WinMobile никогда не управляла жизненным циклом приложения сама, поэтому в системе была настоящая многозадачность. Приложения закрывались только тогда, когда этого захотел пользователь, благодаря чему была необходимость иногда следить за диспетчером задач.
Но если 64Мб было достаточно для всего, то зачем нужен был апгрейд до 128Мб? Все дело, конечно же, в играх! Зачастую владельцам КПК хотелось запустить несколько тяжелых приложений и иметь возможность одновременно играть музыку в фоне, сидеть в аське и играть в Pocket F.A.L.L.O.U.T. Тут и пригождался апгрейд по памяти, ведь игра влегкую могла скушать и 20 и 30 мегабайт!

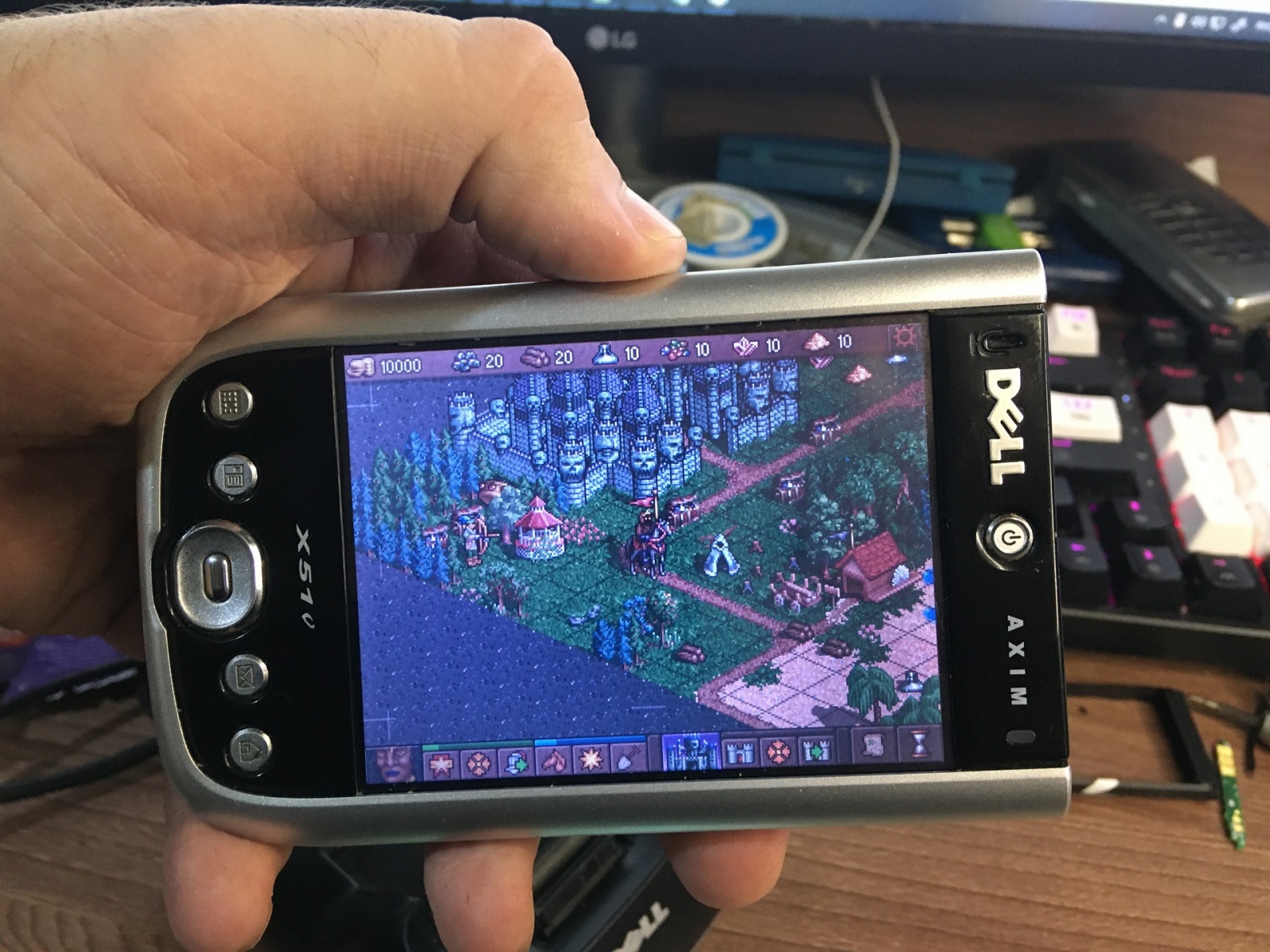

Особенно это актуально в случае с Axim X51v, ведь у устройства был дискретный GPU, для которого отдельно разрабатывались 3D-игры, которые по уровню графики были не хуже чем у SEGA Dreamcast! А секрет прост, ведь PowerVR MBX, который используется в качестве GPU в Intel 2700G — это прямой потомок GPU из Dreamcast!
Кроме того, в Axim X51v использовался здоровенный дисплей с разрешением VGA (640x480), из-за чего девайс потреблял несколько больше ОЗУ на графические ресурсы системы. На таком смотреть кино или сериал одно удовольствие!
❯ Заключение
Вот такой ретро-материал об апгрейде крутейшего КПК 2005 года у нас с вами сегодня получился. Надеюсь, вам было интересно! Моддинг ретро-девайсов это всегда занимательно и интересно не только из-за самого факта апгрейда, но и из-за некоторой неизведанности: как @dlinyjне знал, что будет, если впаять в материнскую плату второй процессор, так и я не знал, что будет, если установить банки памяти без поиска страпов на неизвестный мне КПК :)
Подписывайтесь на мой Telegram-канал, если вам интересна тематика программирования, моддинга и подручного ремонта различных девайсов, а если вам интересны мои видео о ретро-девайсах, то подписывайтесь на мой YouTube и паблик ВК.
Кстати, если у кого-то из читателей есть ненужные устройства (в том числе с косяками) или дешевые китайские подделки на айфоны/айпады/макбуки и другие брендовые девайсы будучи нерабочими, тормозящими, или окирпиченными и вам не хотелось бы выкидывать их на свалку, а наоборот, отдать их в хорошие руки и увидеть про них статью — пишите мне в Telegram или в комментах! Готов в том числе и купить их. Особенно ищу донора дисплея на китайскую реплику iPhone 11 Pro Max: мой ударник, контроллер дисплея калится и изображения нет :( Было бы интересно поколупать и КПК самого начала нулевых годов (PPC2002, а то и WinCE или PalmOS) — пишите, если таковые есть.
Автор: bodyawm
