Привет! Это Антон Комаров, автор команды спецпроектов в МТС Диджитал. Люди постоянно спрашивают меня, знаю ли я Тайлера Дардена что интересного любитель электроники может найти на барахолках. Например, год назад, прогуливаясь по барахолке в Барселоне (совмещал на отдыхе приятное с полезным), я увидел неприметную черную коробочку, на которую никто не обращал внимания. К сожалению, я не сфотографировал находку на месте, а стоило бы! Девайс лежал в куче какого-то бытового барахла.
Сразу я и не поверил, что это мини-ПК, но после того как взял в руки, понял — это оно! Продавец мне его отдал за смешные деньги: примерно 5 долларов США, так что я ничего не терял. Я не расстроился бы даже будь если внутри пусто или залито водой. Но реальность оказалась гораздо интереснее.
Знакомство с девайсом
Я так понял, мини-ПК, спасенный мной с блошиного рынка, собирается на базе стандартных (не совсем, об этом позже) компонентов. На их основе разные китайские компании выпускают девайсы, которые имеют плюс-минус похожую конфигурацию. В интернете по запросу «Z83 mini-PC» можно найти похожие, но не одинаковые компьютеры от разных производителей.

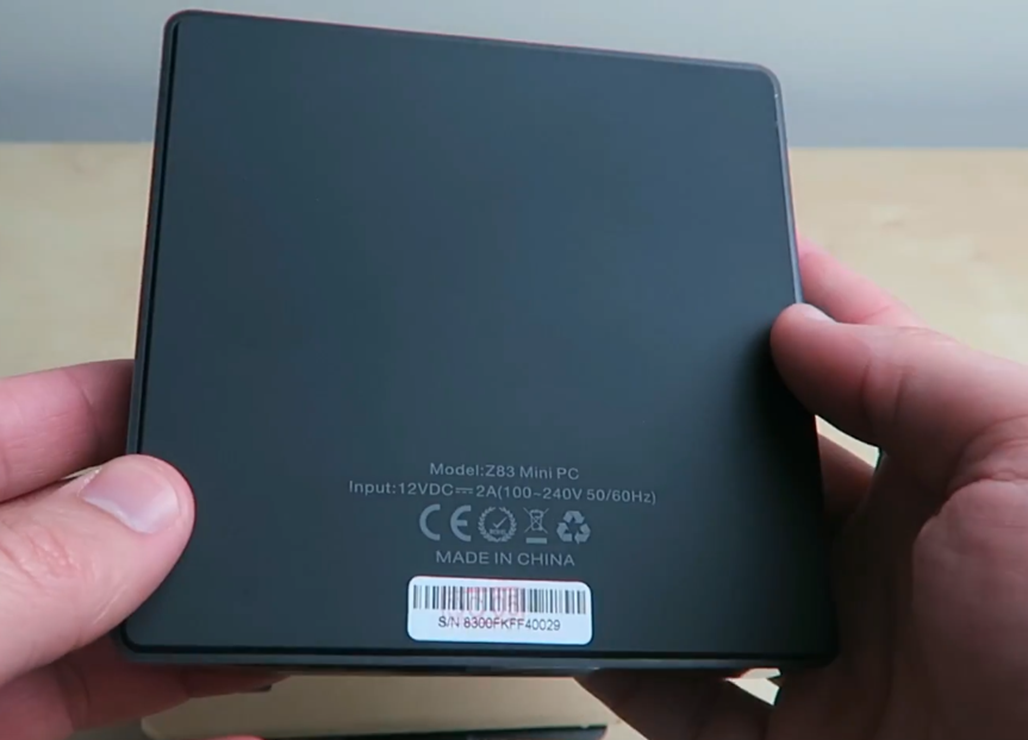

У моего девайса не было никаких особых примет. Просто черная коробочка. Единственное, что указано на корпусе, — надпись Z83 спереди и Z83 Mini PC сзади.
Вот характеристики модели:
-
CPU: Intel® Atom™ x5-Z8300 (2M Cache, частота вплоть до 1,84 GHz);
-
GPU: Intel® HD Graphics;
-
RAM: 2 Гб DDR3;
-
ROM: 32 Гб eMMC;
-
LAN: 10/100/1000;
-
Wi-Fi: 2,4G + 5,8G;
-
USB: 1 × USB 3.0, 2 × USB 2.0;
-
Audio/Video: HDMI, Headphone Jack, карта памяти SD (объем до 128 Гб);
-
Other: Bluetooth 4.0;
-
OS: Windows 10.
Как видим, негусто. Процессор хоть и слабый, но все же не самый плохой:
-
архитектура: Cherry Trail (14 нм);
-
ядра и потоки: 4 ядра, 4 потока;
-
тактовая частота: 1,44 ГГц (базовая), до 1,84 ГГц (турбо);
-
кэш L2: 2 Мб;
-
TDP (тепловыделение): 2 Вт;
-
поддержка оперативной памяти: LPDDR3-1600, до 2 Гб;
-
графическое ядро: Intel HD Graphics (Gen8-LP), с частотой до 500 МГц;
-
максимальная разрешающая способность дисплея: 2 560 × 1 600 при 60 Гц;
-
поддержка инструкций: Intel 64, SSE4.1, SSE4.2, NX, VT-x, AES-NI;
-
разъем: BGA 592;
-
год выпуска: 2015.
Девайс поддерживает двухдиапазонный Wi-Fi (2.4G и 5G), Bluetooth 4.0 и оснащен Gigabit Ethernet для быстрой проводной сети. Для подключения периферийных устройств предусмотрены один порт USB 3.0 и два порта USB 2.0. Z83 поддерживает вывод видео в 4K через порт HDMI, так что он полезен для домашних кинотеатров и мультимедийных приложений. Внутри корпуса — пассивная система охлаждения, девайс полностью бесшумный.
Мой мини-ПК был вставлен еще и в крепление VESA. Это стандарт для мониторов и телевизоров, который позволяет устанавливать их на стену или специальные кронштейны. Размер — 12,7 × 12,7 см.
А вот так девайс выглядит внутри — модулей по минимуму. И все это работает — и неплохо, расскажу об этом ниже.
Z83, у нас проблема!
Когда я его принес и подключил (конечно, после того, как открыл корпус и посмотрел, не залит ли внутри, нет ли следов сгоревших компонентов), мини-ПК дал изображение. Меня это удивило: честно говоря, я не надеялся, что девайс рабочий.
Правда, он загрузил учетную запись предыдущего владельца. Пароль у меня сбросить не получилось, поэтому я решил установить Windows заново. Все прошло хорошо, Windows автоматически подгрузила почти все драйвера, кроме аудио и WiFi. Их пришлось искать по ID модуля в сети. Аналогичным образом поступил и для аудио, попытки с третьей обнаружил правильный вариант. Но и без звука я бы не расстраивался, поскольку музыку я слушать точно не собирался. Мне мой Z83 нужен был для других целей — чисто прикладных.
Миссии выполнимы!
С подключением разобрались — самое время придумать для устройства задачи. Мое хобби — ремонт электроники, до момента получения мини-ПК я использовал слабый ноутбук для подключения USB-осциллографа и станции для пайки крупных чипов — процессоров и графических карт.
Модель осциллографа — Hantek 6022be, ничего особенного, только базовые функции. Но мне и не нужен какой-то суперпродвинутый девайс. Использую его для определения наличия сигнала в разных местах платы, да и все. Очень помогает, вот этот красавчик:
Ноутбук занимал место на рабочем столе, и я с радостью его освободил, подключив все это к новому мини-ПК. Никаких проблем с ним не было, USB-осциллограф распознался, драйвер установился. Софт заработал так, как нужно. Можно масштабировать параметры, переключать режимы и так далее. Вот скриншот:
Без проблем подключил и BGA-станцию. Сейчас я ее использую автономно, поставив далеко от мини-ПК, поэтому скриншота интерфейса нет.
А вот еще несколько задач, с которыми мой девайс вполне справится:
-
Офис: работа с документами, электронной почтой, браузером. Через Mozilla Firefox искал драйвера для аудио, посмотрел ролик про осциллограф, для теста. Все работает без особых проблем. Подгрузил еще Google Docs — не тормозит.
-
Домашний сервер: использование в качестве сетевого накопителя (NAS) или хранилища файлов.
-
Тонкий клиент: подключение к удаленным серверам или рабочим станциям для корпоративных задач.
-
Легкие игры: для несложных игр и эмуляторов благодаря встроенной графике Intel HD.
-
Управление умным домом: в качестве хаба для контроля IoT-модулей.
Пока для всего этого я использую рабочий ноутбук, но планирую протестировать на этих задачах и Z83 — возможно, расскажу о результатах в следующем посте.
Вот такие сюрпризы иногда встречаются на блошиных рынках. А что вы находили на барахолках из электронных устройств? Расскажите в комментариях, интересно!
