Как я продвинутый 3D-принтер покупал и что из этого вышло. Личный печальный опыт

Привет! Это Сергей Ребров, автор команды спецпроектов в МТС Диджитал. Я новичок в 3D-печати: немного в курсе слайсеров, моделей, видов материалов для печати, все это так, по верхам. Но я уже очень давно хотел приобрести 3D-принтер. Раньше меня останавливало то, что его нужно собирать, настраивать, отлаживать. Но тут решил чекнуть, что предлагает рынок, и увидел, что 3D-принтеры стали куда совершеннее тех, что были лет пять назад. Поэтому решил, что время пришло: принтеры есть уже собранные и отлаженные, купил — и пользуйся. Я прошерстил разные ресурсы и обзоры, и мой выбор пал на QIDI TECH X-PLUS3. О нем сегодня и расскажу.

Disclaimer! Этот пост — личный опыт новичка. Рассуждений о сложной настройке, особенностях пластика и хитрых лайфхаков от меня не будет. Эта статья для таких же новичков, ну и для профи — которые захотят поделиться опытом, в чем я ошибся.

Что это за девайс

Беру быка за рога и расписываю (коротко) его характеристики. Сайт продавца мне поведал, что QIDI TECH X-PLUS3 — высококлассный 3D-принтер, который подойдет не только для домашних нужд, но и для небольших производственных задач. Меня интересовало как раз первое. Я планировал печатать нужные вещи для дома — запчасти для роботов-пылесосов, разного рода стаканчики, игрушки для детей, фигурки из Fallout для себя и все в таком духе.

Вот ключевые характеристики устройства:

• Поддерживаемые материалы: PLA, ABS, ASA, PETG, TPU, PET-CF, PA12-CF, ПК, UltraPA.

• Диаметр волокна: 1,75 мм.

• Технология печати: FDM / FFF.

• Корпус принтера: закрытый.

• Диаметр нити: 1,75 мм.

• Тип экструдера: прямая подача.

• Количество печатающих сопел: 1 шт.

• Независимые экструдеры: нет.

• Температура экструдера: ≤ 350 °С.

• Температура стола: ≤ 120 ℃.

• Температура камеры печати: 65 °C.

• Область печати: 280 х 280 х 270 мм.

• Калибровка: автоматическая.

• Скорость печати: ≤ 600 мм/с.

• Точность по оси XY: ± 0,1 мм.

• Полноцветная печать: нет.

• Количество цветов: 1 цвет.

• Подогреваемый стол: да.

• Принудительный подогрев камеры: да.

• Контроль наличия пластика: да.

• Система возобновления печати: да.

• Диаметр сопла: 0,4 мм.

• Совместимые ОС: Windows, Mac OS.

• Программное обеспечение: QIDI Print, Ultimaker Cura, Simplify3D, PrusaSlicer.

• Интерфейсы подключения: USB (флеш-накопитель), USB (кабель), Ethernet (LAN), Wi-Fi.

• Габариты устройства: 511 х 527 х 529 мм.

• Габариты упаковки: 600 х 600 х 650 мм.

• Вес нетто: 31 кг.

• Вес брутто: 23 кг.

Опционально можно еще и камеру для него приобрести, что я и сделал.

Вот характеристики:

• Рабочая температура: -20 °C до 70 °C.

• Разрешение: 1920 x 1080 пикселей.

• Максимальная скорость передачи изображений: 1–30 кадров в секунду.

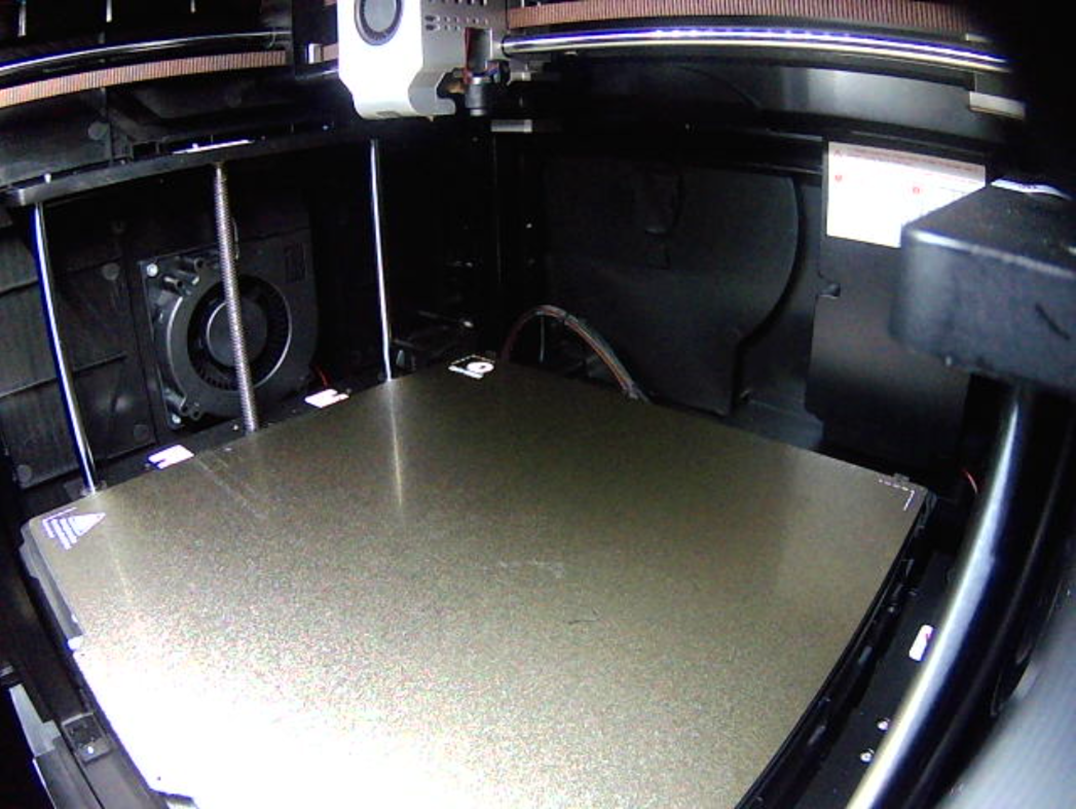

Получается вот такое видеонаблюдение:

А еще у принтера автовыравнивание стола для каждой новой задачи, так что подкручивать, настраивать вручную не нужно. Стоит это чудо техники на Али 86 277 рублей, на сайте производителя — 599 долларов США. Дороговато, но чего ради своего удобства не сделаешь.

А вот еще сильные стороны этого принтера:

• Высокая производительность: благодаря продвинутому экструдеру и большой области печати можно создавать объекты различной сложности.

• Широкий спектр поддерживаемых материалов: позволяет экспериментировать с различными типами пластика. Я пока работаю с PLA.

• Закрытая камера: предотвращает деформацию при печати материалов, чувствительных к температуре — например, ABS.

• Удобный интерфейс: сенсорный экран и интуитивное управление позволяют легко настроить печать, даже если вы новичок. Тут все правда, подтверждаю.

• Поддержка Wi-Fi: действительно удобно, особенно когда нужно загрузить задания удаленно.

Девайс может печатать как обычным PLA, так и всякими высокотемпературными пластиками, для чего в комплекте есть отдельное сопло.

Что в комплекте:

• Сам принтер с предварительно установленными основными компонентами, что упрощает процесс сборки.

• Два комплекта экструдеров: один с медной насадкой для стандартных материалов и другой с закаленной стальной насадкой для более абразивных материалов.

• Гибкая магнитная платформа для печати с отличной адгезией и легким снятием готовых моделей.

• Филамент QIDI (1 кг PLA).

• Кабели и шнуры питания.

• Инструменты для обслуживания и настройки (шпатели, ключи и отвертки).

• USB-накопитель с тестовыми файлами для быстрой проверки печати сразу после распаковки.

• Руководство пользователя и инструкция по быстрой настройке.

• Система автоматической калибровки и датчики для облегчения процесса печати.

В общем, посмотрел я на все это, еще раз обдумал, решил, заказал и стал ждать.

Распаковка и настройка

Получил принтер примерно через неделю. Я, конечно, ждал, что он большой, но реальность превзошла ожидания: коробка огромная (габариты можно глянуть в характеристиках). Вес — 31 кг. Нет, он действительно огромный!

Распаковал я все это дело, вот немного фоток:

Это внутри у него комплектующие, винтики, отвертки, волокно, смазка и все такое прочее.

С распаковкой все, теперь следующий этап.

Ну что, включаем!

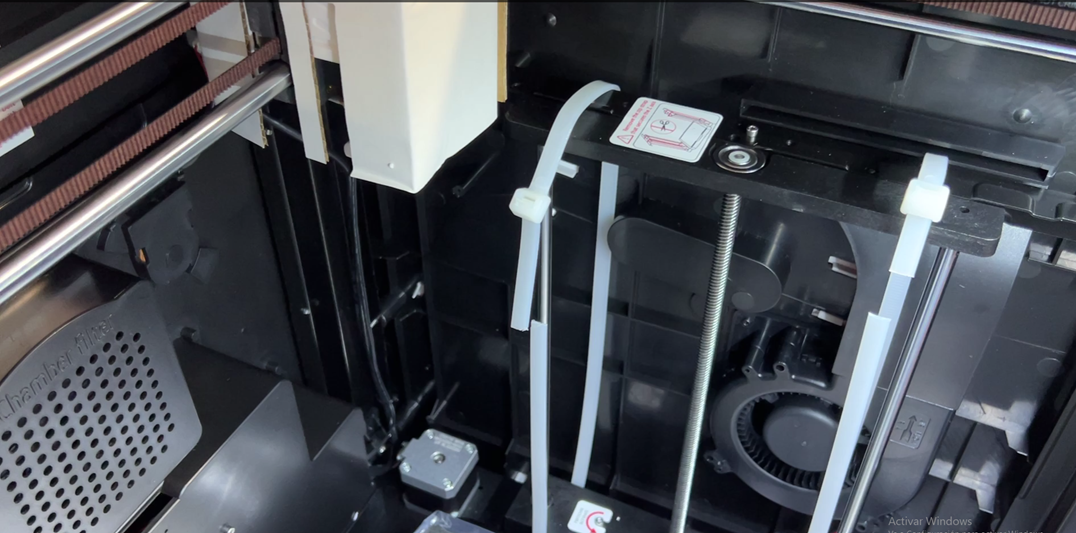

К чести производителя, по ходу распаковки есть инструкции, что делать, а чего не делать. При запуске принтер рассказывает, что нужно убрать: крепежные болты, пластиковые хомуты, пенопласт и так далее. Проблем не было вообще, все очень понятно.

На экране показали, куда заправлять волокно — это указки на картинках в инструкции, даже на самой упаковке. Все сделал, можно приступать к работе.

Принтер поставляется с родным пластиком черного цвета, 1 кг, 1,75 мм. Все стандартно. В памяти есть несколько моделей, прямо в принтере. Есть флешка в комплекте, на которой можно носить модельки от ПК к принтеру.

К ПК он подключается как проводом, так и по Wi-Fi, настройки понятные, никаких проблем тоже не возникло. Установил родное ПО с родным же слайсером. К слову, софт хороший, в процессе работы ни одной проблемы с ним не возникло. Программа дает советы по печати, предупреждает о проблемах модельки, если они есть: подвисающие элементы без саппорта и так далее.

Скорее печатать!

Честно говоря, я ожидал какого-то подвоха. Знакомый долго возился с первой настройкой своего принтера — получилось что-то напечатать раза с четвертого. Но здесь все сразу завелось, заколосилось и пошло-поехало. Волокно идеально легло на стол, первым делом я распечатал тестовый кубик.

Вот эти полоски слева — не дефект, там все гладко. Когда я фотографировал, как-то странно лег свет. В общем, первый блин не комом, получилось неплохо.

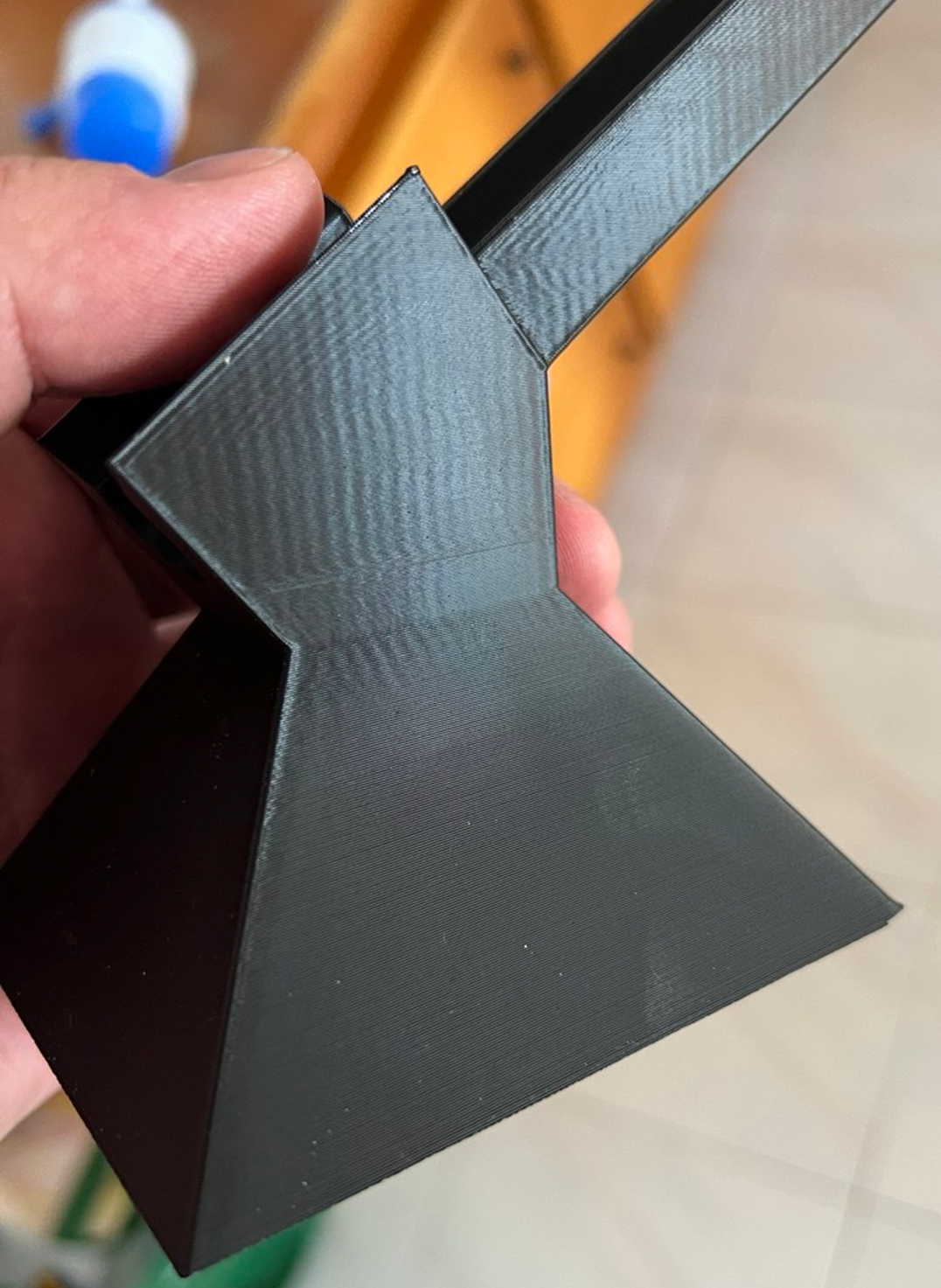

Потом решил распечатать подставку под паяльник. Снова фоточки.

По сравнению с тем, что я видел у знакомого, качество выглядит идеально.

Дальше напечатал кучу всего: для жены горшочки для цветов и проращивания лука, крепления полок холодильника вместо прохудившихся. Потом — подставку под паяльник Pinecil и еще кучу всего, не вспомню уже. Скажу еще, что ни одной проблемы в течение пары дней не было. Встал утром, поставил на печать новую модельку — и все, можно уходить. Одно удовольствие. Последнее, что напечатал в состоянии легкой эйфории, — фигурка рыцаря Братства Стали из Fallout 4.

В процессе печати закончился комплектный пластик, которым печатал, поэтому добавил уже тот, что был, синий. С ним получилось не так хорошо, как с черным, но все равно — на фото фигурка без доработки, с пылу с жару, так сказать. У моей модели есть детектор наличия пластика: если он заканчивается, процесс печати завершается. При загрузке нового пластика все начинается с момента, на котором все закончилось.

С фигуркой не все было гладко. Почему-то с утра рабочий стол сместился по оси Z, поэтому сразу напечатать не получилось. Пришлось использовать ручную настройку, все прошло хорошо. Фигурка напечаталась без сбоев и проблем до самого конца.

Тогда я еще не знал, что это был последний день беспроблемной работы этого принтера. В счастливом неведении я заказал две катушки PLA-пластика у разных производителей и стал ждать доставки, подумывая при этом, что я еще такого интересного напечатаю.

QIDI, у нас проблема

Проблемы навалились как-то сразу, на третий день моего обладания принтером. Итак, пришел пластик, я загрузил, но рабочий стол снова сместился. Ну, или причина была в чем-то другом, тут уже можете подсказать. Снова пришлось выравнивать по оси Z. Я даже сбросил принтер до заводских настроек — это помогло, но только один раз. Потом уже не помогало, приходилось все время подстраивать вручную.

Девайс стал нормально печатать, и я сделал небольшую фигурку Линка из игры Zelda — ее уже украли и уничтожили дети, поэтому фотографии нет.

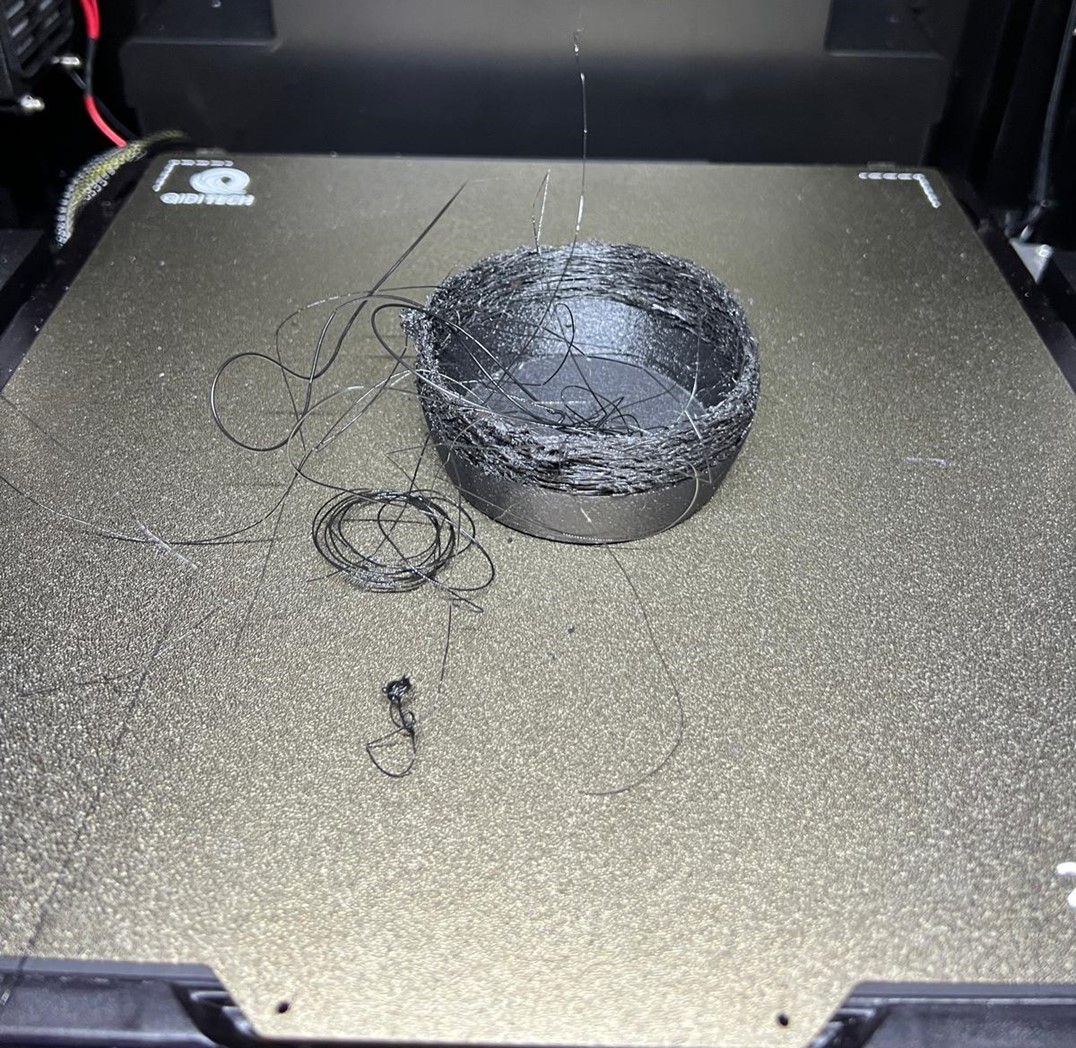

Потом попробовал повторить печать горшочка для цветов, и получилось вот это. Я отошел на время, а когда вернулся, меня ждали хаос и разочарование:

Полосы на боку горшочка — текстура самой модели, это не баг, а фича. То есть это не «сопли» пластика, а отпечатанный узор. А вот то, что выше, уже проблема.

Качество печати изначально было идеальным, внутри — как с фабрики по литью этих самых горшочков. Но потом принтер перестал подавать пластик, а механизм экструдера застучал. Я прочитал, что проблема может быть в засорении сопла. Кстати, оно у этого принтера разборное. Сопло можно открутить от нагревательного элемента и заменить только его. Это недорого, на Али такие модули продаются по 2–3 евро.

В комплекте с принтером шла иголка для прочистки. Я ею воспользовался, помогло на первые полчаса буквально.

И уже после этого начались проблемы просто хронического характера: и пластик липнуть к рабочему столу перестал, и смещение по оси происходило уже постоянно. На подготовку к печати уходило уже больше времени, чем на печать тех моделей, о которых я рассказывал выше. Стук экструдера стал постоянным спутником в процессе тестов.

Попробовал напечатать снова уже с другим пластиком: заказывал у разных производителей, с тысячами положительных отзывов, фотками и так далее. Получилось вот это. Менял режимы печати, температуру. Ничего не помогало, принтер уже отказывался что-либо нормально печатать.

И снова застучал экструдер, чистка иголкой уже не помогла. Попробовал поставить высокотемпературное сопло из комплекта. Начало печатать нормально, а потом снова пошли все те же проблемы. И экструдер, и рабочий стол, и нагрев — все демоны 3D-печати решили посетить мою мастерскую, в которой вместо радости теперь царили отчаяние и печаль. Что дальше?

Чем все закончилось

И тут аж две версии концовки. Сначала я написал первую, но через день ситуация неожиданно изменилась. Так что дочитайте пост до конца.

Версия № 1. Без счастливого конца

Моя история без хэппи-энда. Я тратил часы на то, чтобы решить возникшую проблему. Изучал форум производителя, лазил по специализированным ресурсам. Пробовал применять советы профессионалов с разных форумов и сайтов. Ничего так и не помогло — принтер не печатает.

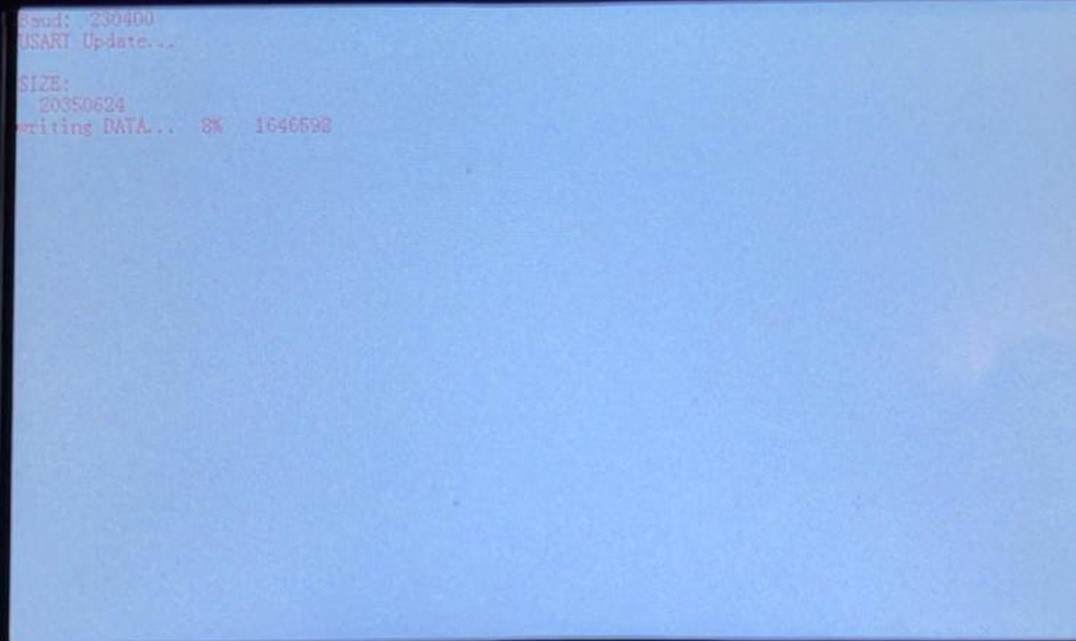

От отчаяния я даже обновил прошивку принтера на самую новую. Обновление прошло без сучка без задоринки, но мои проблемы апдейт не решил.

Сейчас я заказал новый экструдер — благо, стоит он не очень дорого. Жду, когда придет, чтобы поставить на место и попробовать все с нуля: сбросить настройки, взять пластик подороже и посмотреть, что выйдет. Если ничего не поможет — верну принтер производителю.

Я бы повозился еще, но, как и говорил, у меня попросту нет времени на все это. Да и я смотрел обзоры принтера от разных владельцев — почти у всех все отлично. Еще один фактор, который не позволяет мне тратить гору времени на наладку, закупку деталей и так далее — стоимость устройства. От такого девайса ждешь, что он будет просто работать.

Версия № 2. Добро все-таки победило

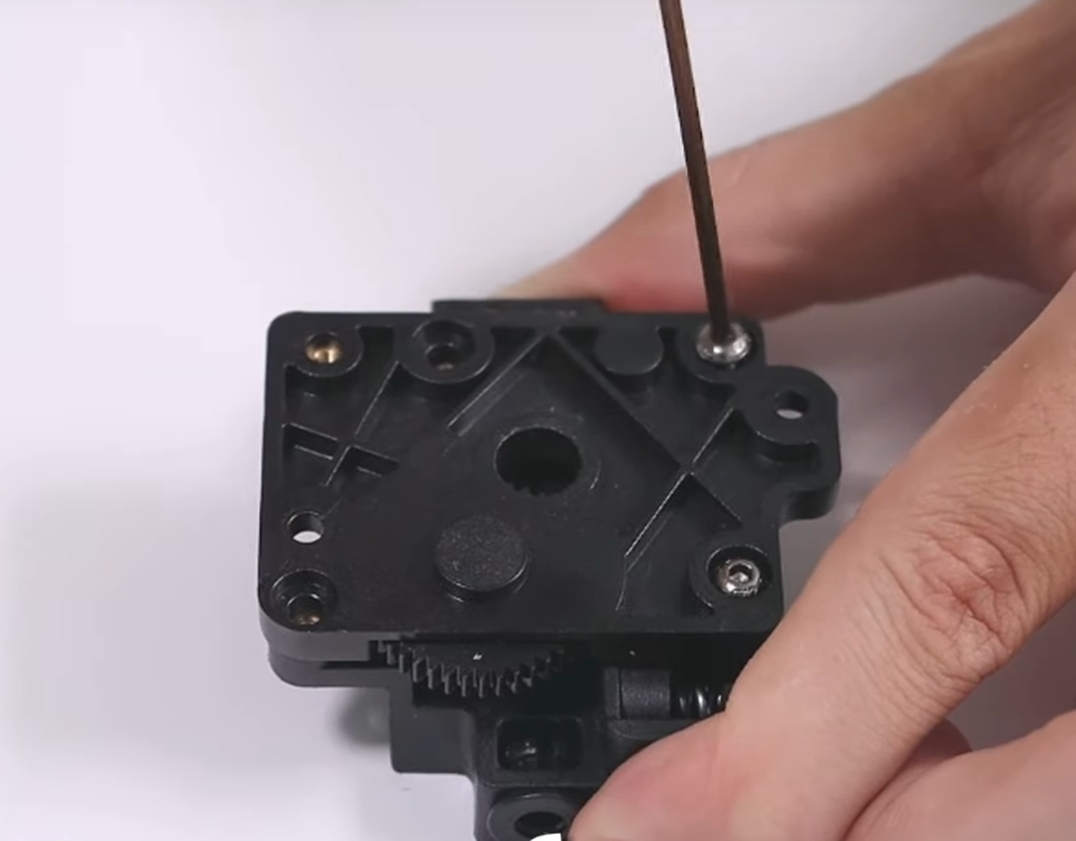

Написав предыдущую концовку, я решил в последний раз попробовать разобраться в сути проблемы. Ни сопло, ни позиционирование стола ни при чем. Я решил разобрать еще и механизм подачи пластика — вот такой, как на изображении:

Внутри — зубчатая передача, с прижимным механизмом, который захватывает нить пластика и с силой отправляет его в сопло. Тот плавится и под давлением выходит уже тонкой нитью, диаметр которой равен диаметру сопла. И если проблема в этой самой передаче (сточились зубцы, попал мусор), то подача пластика останавливается — его ничто не толкает или толкает, но с меньшим усилием, чем нужно. Тут и начинаются разнообразные глюки.

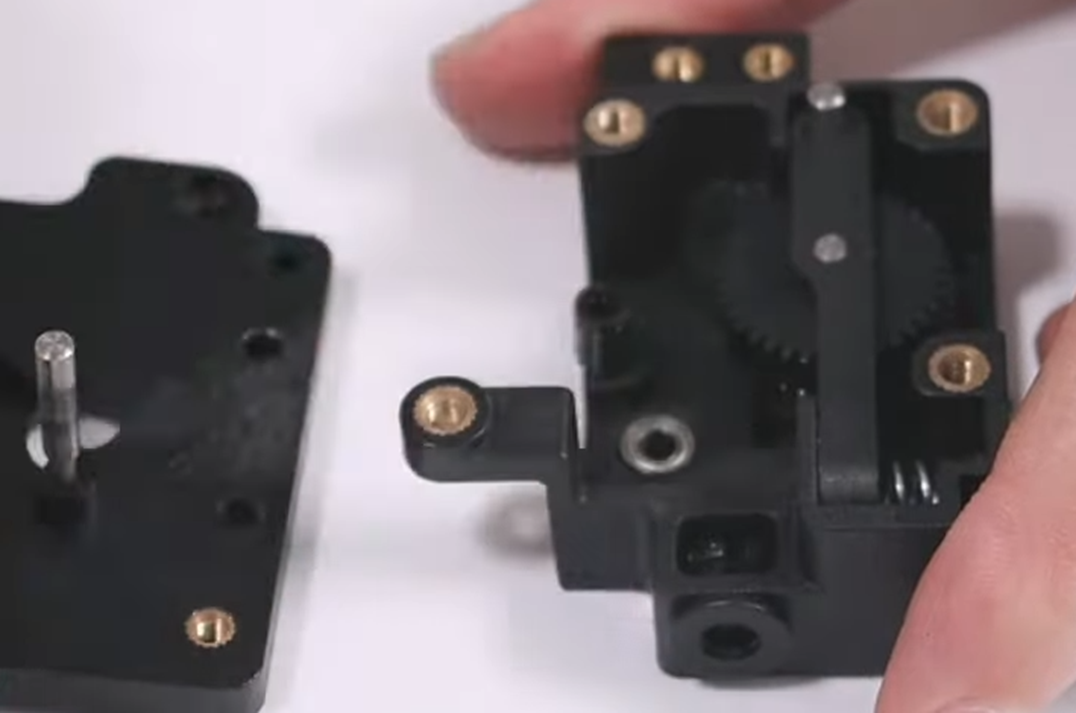

Короче, не зря я его разобрал. Оказалось, что пружина, которая внутри, каким-то образом неправильно легла в паз (я не представляю, что повлияло на это). Причем явно в самом начале все было хорошо. На изображении ниже, в правой части, эта пружинка выглядывает из паза. Что с ней стряслось, почему так получилось — загадка.

Я разобрал все, снял шестеренки, вынул пружину, все почистил (хотя мусора и не было), собрал обратно — и вуаля, все работает. Идет четвертый час печати одной крупной детали. Пока ничего не стучит, пластик подается как нужно.

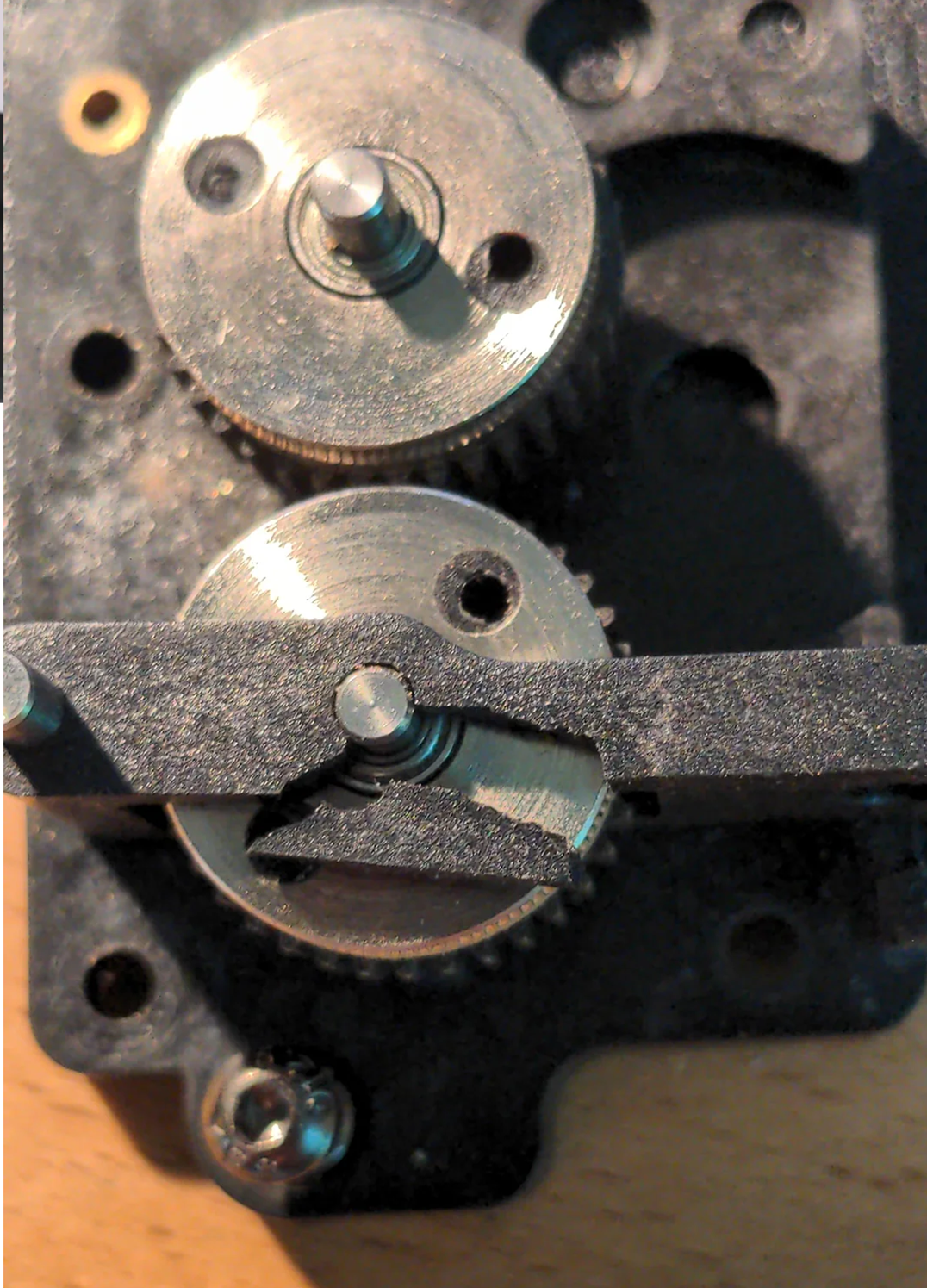

К слову, механизм подачи пластика — сам из пластика. Почему разработчики не делают его металлическим — загадка. У знакомого была проблема с механизмом экструдера другого принтера. Этот модуль тоже пластиковый, и он у него просто развалился. К счастью, был выход: на Али продавались металлические модули, он заказал такой, поставил — все вернулось на круги своя.

К моему принтеру пока металлического экструдера нет, а вероятность, что он тоже развалится, есть. Нашел пару сообщений на реддите от зарубежных владельцев принтеров того же производителя, что выпустил и мою модель. Так, у двух владельцев экструдер развалился на вторую неделю работы принтера. Правда, у тысяч других все хорошо.

Теперь уже точно все надеюсь. Финал — положительный. Но если снова что-то случится с экструдером или еще чем-то, принтер я отправлю производителю обратно. Пока у меня еще есть две недели на эксперименты.

Чтобы статья оказалась полезной для широкого круга читателей, поделитесь в комментариях проблемами своих принтеров и расскажите, как их удалось решить. Ну, и о фейлах, как у меня, тоже расскажите!
