Все началось с того что мой стационарный компьютер устарел и перестал удовлетворять мои требованиям по работе (а так же по играм). В частности на нем невозможно нормально работать с виртуальными машинами. Решил его обновить, с учетом того что у меня хороший корпус и бесшумный блок питания. Но в руки мне попал ноутбук с процессором intel core i7-7700hq 2.80 GHz, 16 GB оперативки, NVIDIA GeForce GTX 1050 Ti, SSD 256 GB.
В нем все замечательно, только мало места на диске и всего 3 usb выхода, два usb-c, третий обычный usb. Нет ни одного выхода на мониторы, ни ethernet слота. Я пользуюсь проводным подключением, мне больше нравится. В итоге задумался как из того что имею сделать то, что мне нужно.
На прошлой работе мой бывший коллега собирал майнерский компьютер, за основу корпуса он взял деревянные бруски. Я решил пойти по тому же пути.
Из брусков дерева (3х4 см.) и фанеры был сделан 3-х этажный корпус. Размером: 35 см. высота на 40 см. ширина/длина.
Вид спереди:
Вид сзади:
Далее корпус был наполнен следующими устройствами (фото без устройств нет, а разбирать не буду =)).
Устройства
Список устройств, которые были задействованы:
- docking station Baseus с двумя HDMI выходами (4 897,20 руб.)
- Удлинительный кабель HD 4K 60 Гц PD 5A USB3.1 Type-C (236,10 руб.)
- usb-хаб Acasis на 10 портов (2 846,77 руб.)
- Органайзеры для кабеля от Ugreen (370,12 руб.)
- Кабель-Переходник USB/PS2 Vention (316,91 руб.)
- Переходник SATA-USB QGeeM (1 271,78 руб.)
- Удлинитель с пятью розетками на 2.2 кВт (~ 400 руб.)
- Чехол TISHRIC для внешнего жесткого диска, Sata на USB 3.0 (325,70 руб.)
- SSD KingSpec M.2 PCI-e NVMe 512 gb (4 427,33 руб.)
- Корпус для SSD-накопителя Ugreen M2 (1 682,05 руб.)
- Baseus card reader (678,64 руб.)
В сумме потрачено 16 773,96 руб. на устройства + 280 руб. два трехметровых бруска.
Все это куплено в разное время (и не для конкретно этой поделки), сейчас что-то стоит дешевле, что-то дороже.
Рассмотрим оборудование чуть подробнее по отдельности.
docking station Baseus
Через нее подключил 2 монитора, сеть, звук, клавиатуру и мышь. Из недостатков короткий провод подключения. По задумке создателей она ставится прямо под ноутбук, но мой ноут сбрасывает излишнее тепло под себя. Поэтому пришлось разнести их на разные этажи. Так же ее питания не хватит что бы подключить внешние жесткие диски.
Удлинительный кабель
Соединяет docking station с ноутом, брал 50 см. Мне хватило с запасом.
usb-хаб
usb-хаб от Acasis на 10 портов usb 3.0, с дополнительным питанием 12 В., 4 А. Хороший запас по питанию, тянет 2 внешних жестких диска 2.5, внешний SSD, видеокамеру + как зарядка для телефона. Теперь я думаю что 10 портов все же мало, надо было брать минимум на 13. Вещь не дешевая, но на вес и ощупь довольно качественная.
Органайзеры для кабеля Ugreen

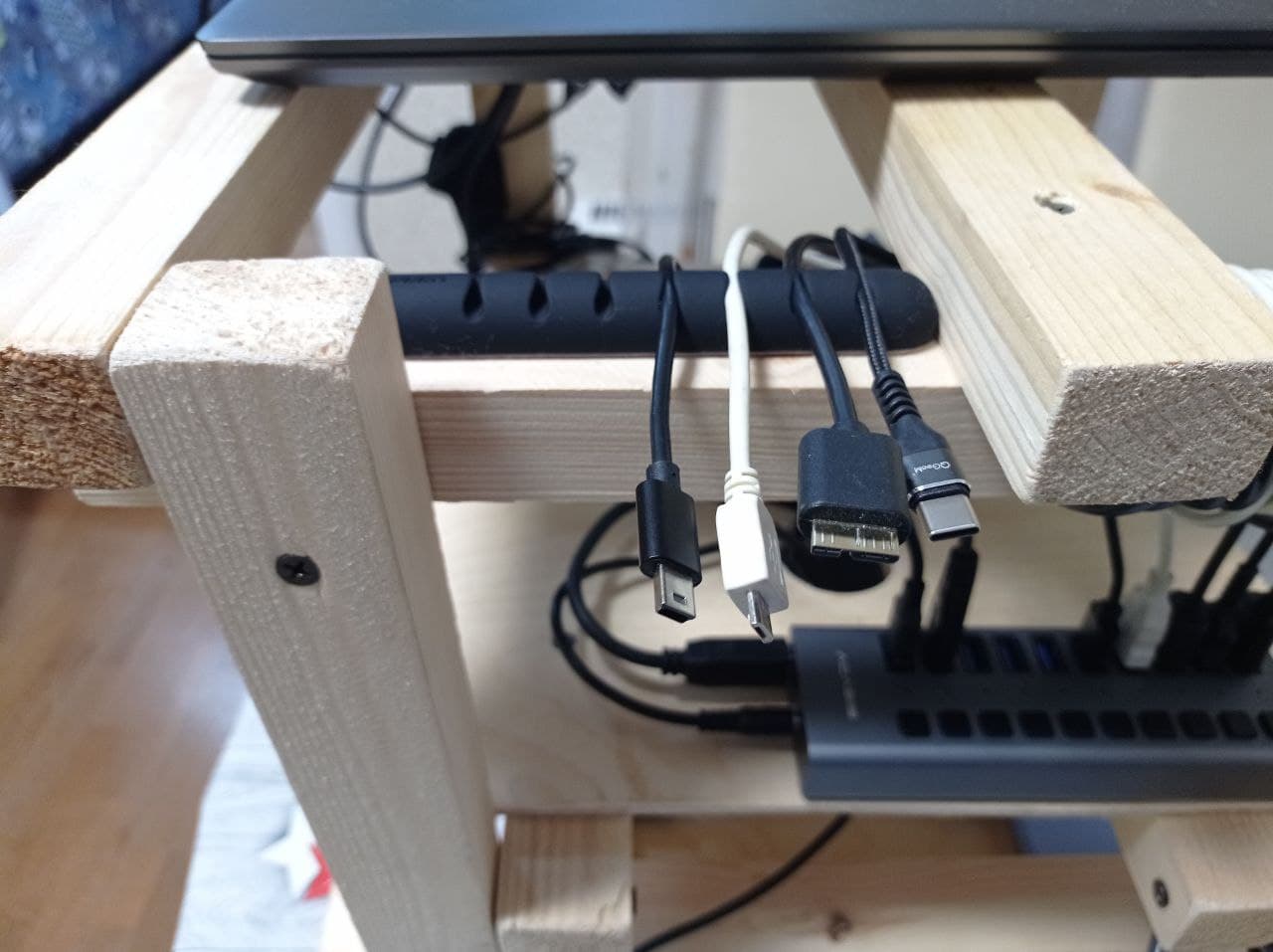

Один поставил у docking station, второй на "передней" панели. Что бы наконец все нужные мне провода были всегда под рукой (незапутанные где-то я в ящике или неизвестно где). Еще их излишнюю длину удалось убрать за счет аккуратной обмотки вокруг брусков корпуса.

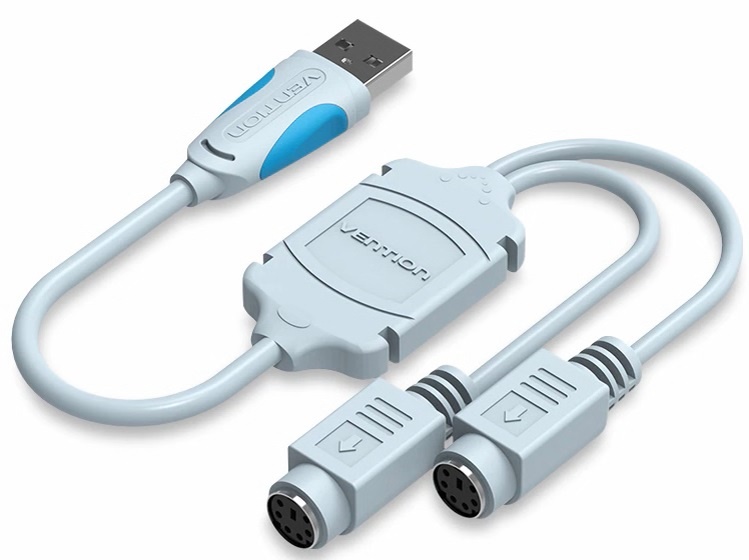

Кабель-Переходник USB/PS2 Vention
Я привык к старой клавиатуре, которая у меня еще с 2004 года. Но вот одна беда, она не usb.
Эту проблему решил данный переходник.

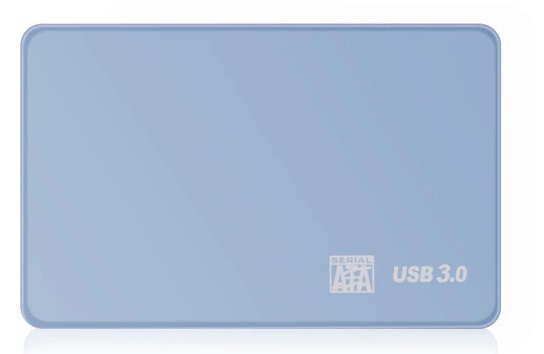

Чехол TISHRIC для внешнего жесткого диска, Sata на USB 3.0
Жесткие диски 2.5 были взяты со старого ПК, на них все мои данные. Для их подключения заказал первые попавшиеся корпуса. Подключаются в usb-хаб, работает.
KingSpec M.2 PCI-e NVMe SSD 512 gb
Здесь мои виртуальные машины для работы. Т.к. основной SSD в ноутбуке маленький, а 2.5 hhd медленные для работы. + он внешний, и мне легко переключаться между домашним ноутбуком и рабочим.
Корпус для SSD-накопителя Ugreen M2
Для выше описанного SSD.
Переходник SATA-USB QGeeM
Для подключения старых жестких дисков, через него подключался пока не приехали корпуса для 2.5 hdd.
Удлинитель на 5 розеток 2.2 кВт
Какой-то удлинитель, все его 5 розеток оказались заняты. В него подключены: блок питания ноута, 2-а монитора, питания usb-хаба и питание переходника SATA-USB. Его мощность явно с запасом. Ноутбук потребляет 0.09 кВт, мониторы по 0.039 кВт, переходник SATA-USB 0.024 кВт, usb-хаб 0.05 кВт. Что в сумме не дотягивает и до 0.3 кВт.
Baseus card reader
Т.к. к docking station неудобно подбираться, а порой нужно работать с картами памяти. То для этих целей использую такое устройство через usb-хаб. Ранее у меня было какое-то китайское безымянное устройство, которое работало через раз. И очередная его попытка испортить мне нервную систему привела к тому, что оно отправилось в мусорку. Это же работает как надо.
Размещение

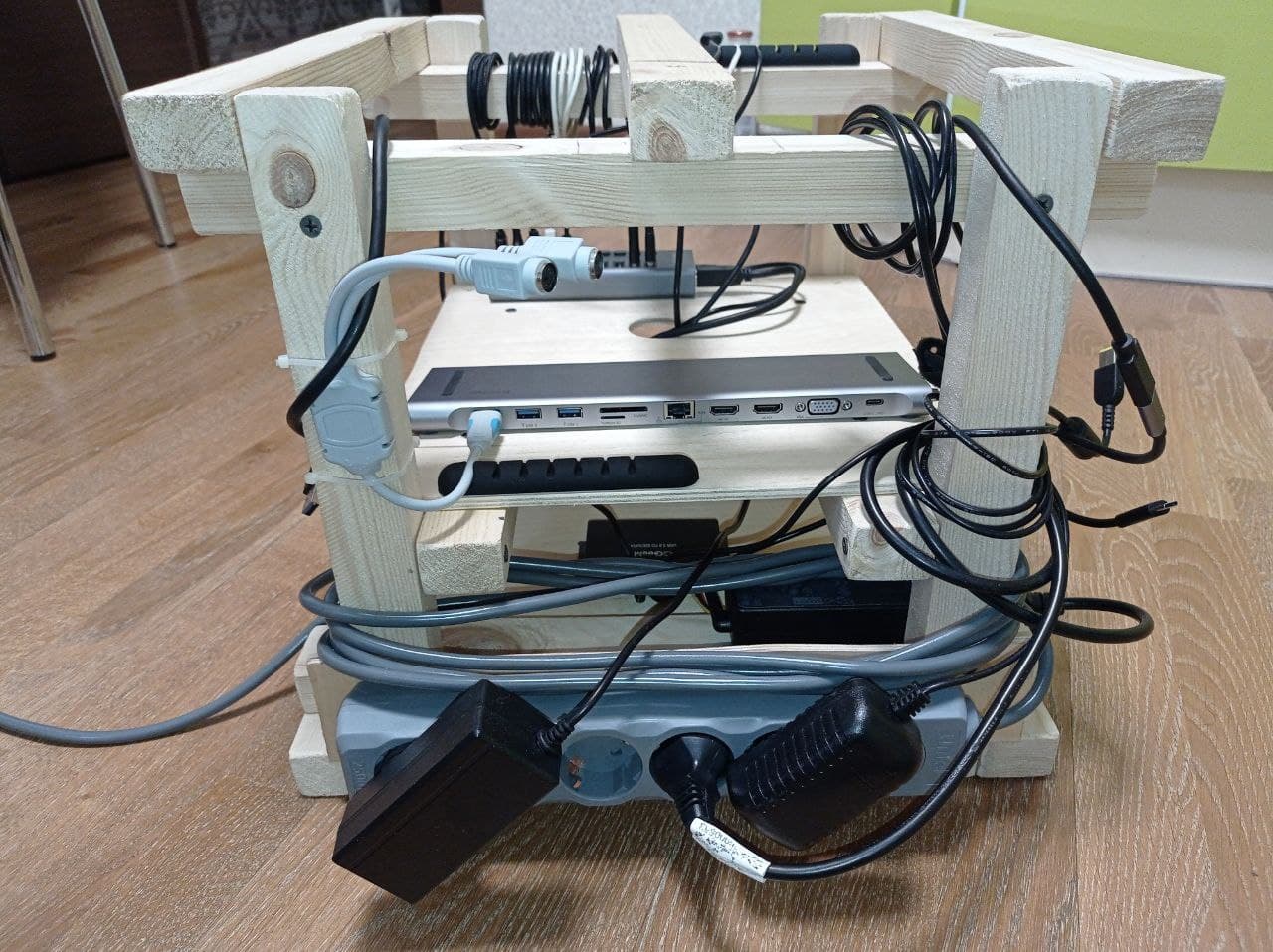

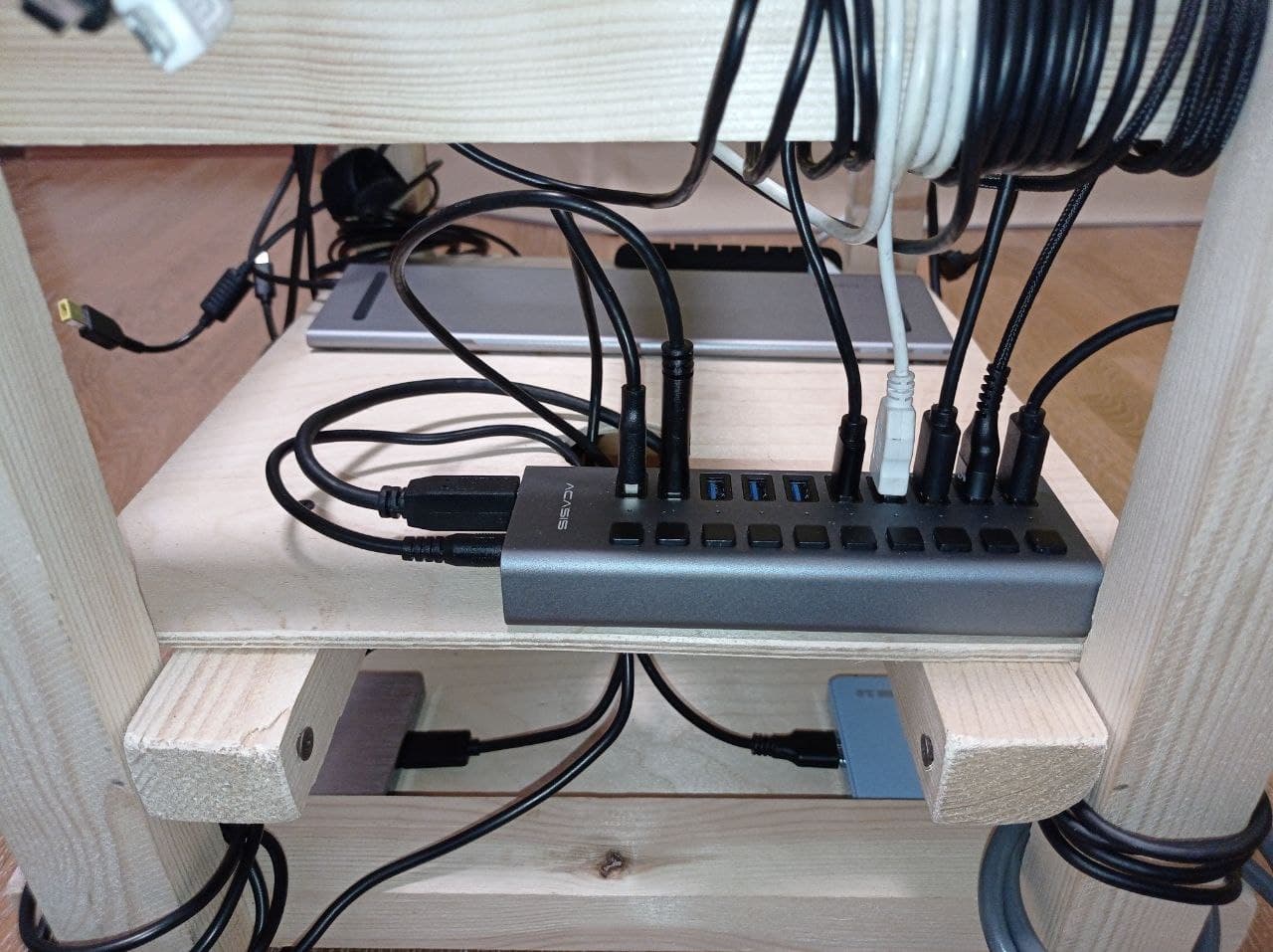

docking station и usb-хаб.
Жесткие диски, блок питания и переходник SATA-USB.

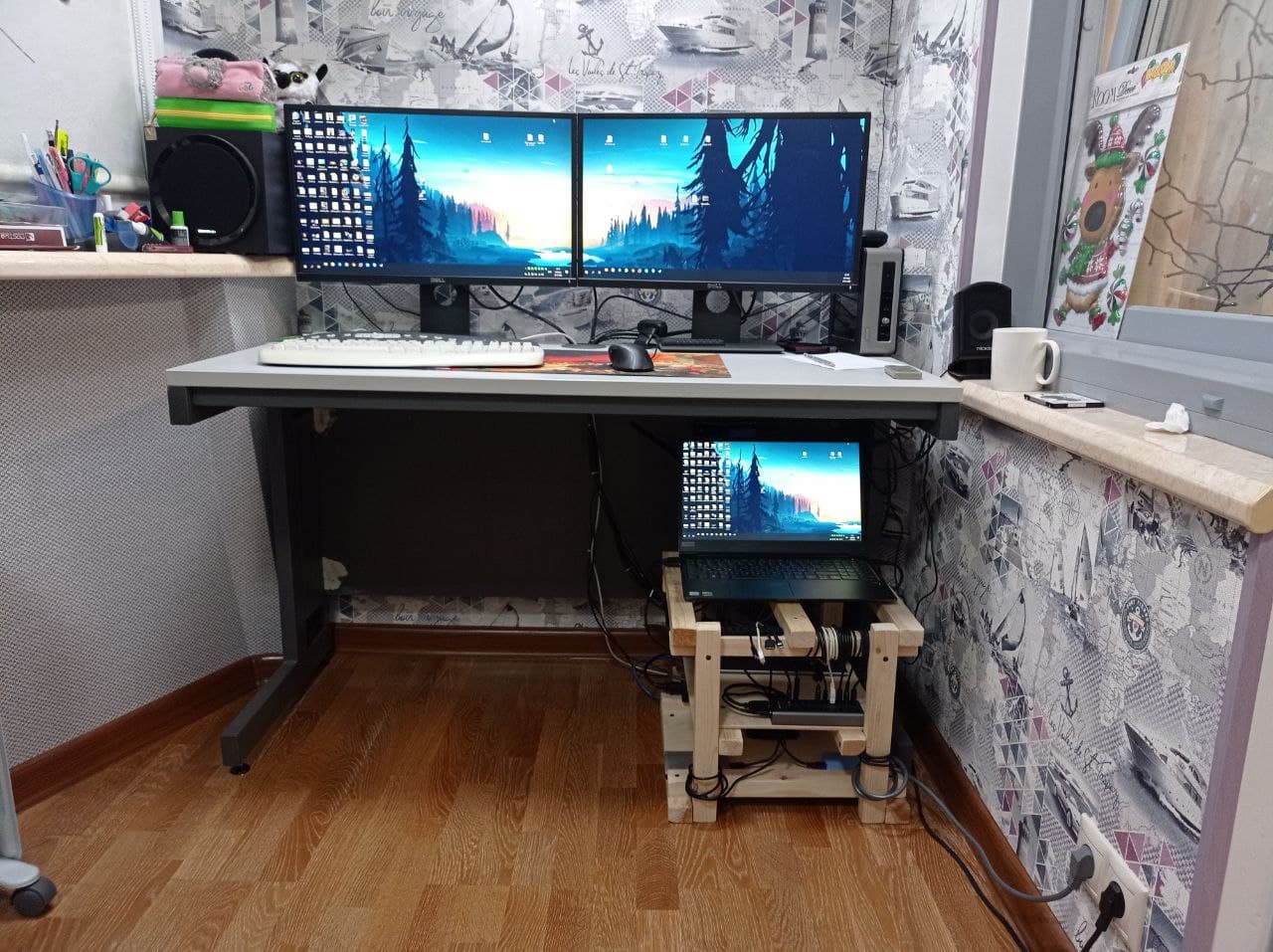

Конечное размещение.
В принципе я доволен. Все более или менее размещено удобно и компактно. Шматки проводов не валяются под ногами, все излишки обмотаны вокруг брусков или притянуты стяжками. Что бы все держалось на своих местах и не ходило, приклеил на ленту 3M (за исключение ноута).
Изначально разместил удлинитель на нижней полке, но это оказалось очень неудобно. Поэтому вынес его на заднюю стенку.
Вопросы
Оставшиеся вопросы, которые я не смог разрешить:
- Как включать ноутбук с внешней кнопки?, сейчас включение происходит со штатной кнопки. У меня в BIOS-е нет настройки что бы включать его например с клавиатуры (что то же бы устроило).
- При выключении внешние жесткие диски остаются под питанием, если на usb-хабе не выключить кнопки подключения. Насколько желательно или нежелательно держать их под постоянным питанием?
Спасибо за внимание.
