Доброго времени суток, сегодня я хочу рассказать об устройстве которое я разработал и собрал.
Введение
Столы с возможностью изменения высоты находятся на рынке уже давно и существует очень большое разнообразие моделей- фактически на любой вкус, ну и кошелек, хотя как раз это одна из тем для моего проекта, но об этом ниже. Ссылки давать я думаю не имеет смысла т.к. фирм продающих такие столы достаточно много.
Так же есть несколько различных моделей настольных/настенных консолей. Например (IMHO самая большая контора про производству подобных устройств).
Что меня не устроило в имеющихся решениях?
Столы
- Цена: Достаточно велика
- Функционал: Стандартные подъемные столы имеют только одну эту функцию. При этом в следствие конструкции- в большинстве столов невозможно реализовать измение угла наклона столешницы.
- Покрытие: Обычный ДСП или натуральное дерево, пластик. Очень нравится покрытие типа «коврик для мыши» толщиной 3-4 мм, немного мягко.
- Обычный рабочий стол уже есть: Что делать если стол уже есть и выбрасывать его не хочется.
Консоли
- Размещение: консоли бывают 2х типов или настенные или настольные. Нужно более универсальное решение которое бы позволило крепить консоль как ко столу так и к стене.
- Крепление мониторов: Обычно в консолях или используется стандартная подставка монитора или жесткая конструкция на 1-2 монитора. Данное решение не позволяет надежно зафиксировать периферию или настроить расположение мониторов «со смещением», что особенно актуально для 2х мониторных систем.
- Конструкция привода: Почти везде газ-патрон, что накладывает большие ограничения на вес подъемной части и привносит необходимость настойки патрона в зависимости от нагрузки и заставляет добавлять специальный стопорный механизм. Электрический привод с актюатором и памятью положений выглядит гораздо более предпочтительным вариантом.
Что получилось реализовать.
В этом разделе будут компьютерные рендеры с описанием, фотографии реального устройства ниже.
На картинках сделаны несколько пометок:
- Столешница имеет свободное крепление, т.е. ее можно закрепить не по центру, а сместить или выдвинуть. Покрытием служит EVA материал 3мм.
- Полочка для мелочевки или телефона.
- Столешника сделана с возможностью изменения угла наклона 0-15 град.
- Основа используется для фиксации консоли на столе.
NB: Для меня это самый спорный элемент конструкции т.к. мне столешницу не жалко да и снимать консоль не собираюсь, но на всякий случай есть вариант с креплением при помощи основания со струбцинами. - Планка для крепления мониторов, позволяет закреплять мониторы различных диагоналей и/или ноутбук.
- Крепеж планки к консоли — позволяет изменять высоту подвеса, и сдвигать в стороны подвес от центральной линии.
Ниже небольшой рендер показывающий консоль в действии:

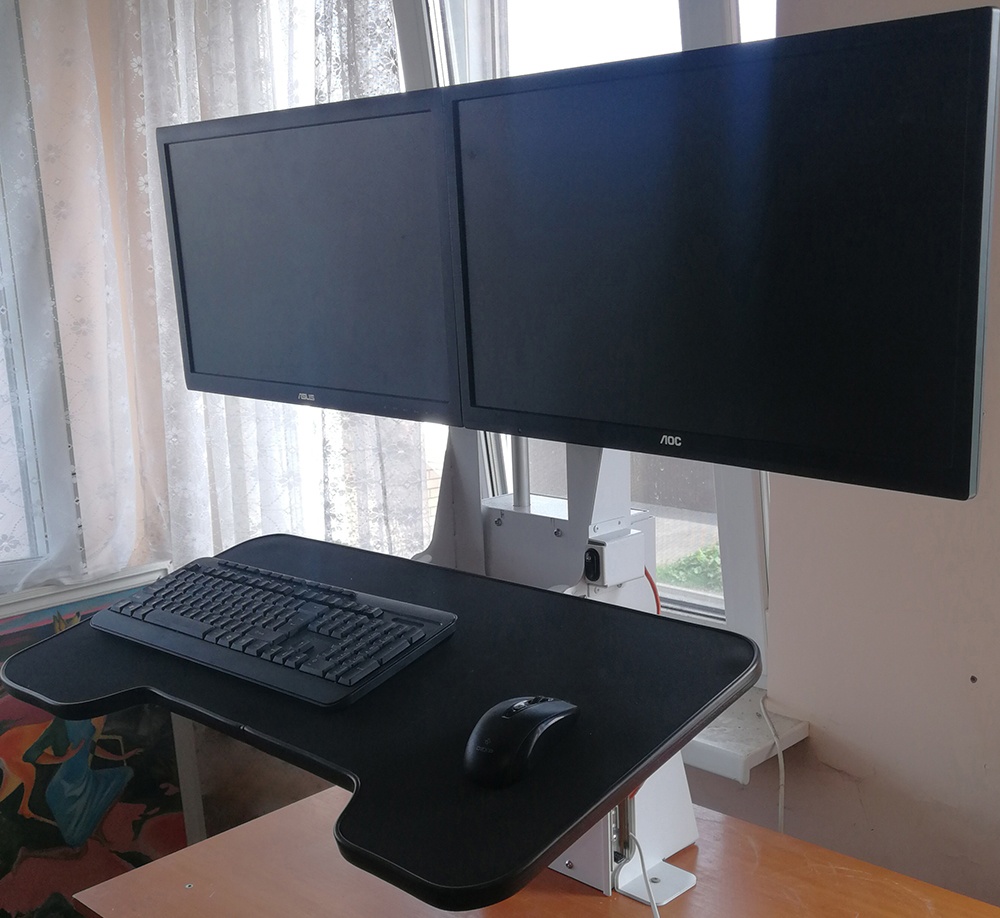

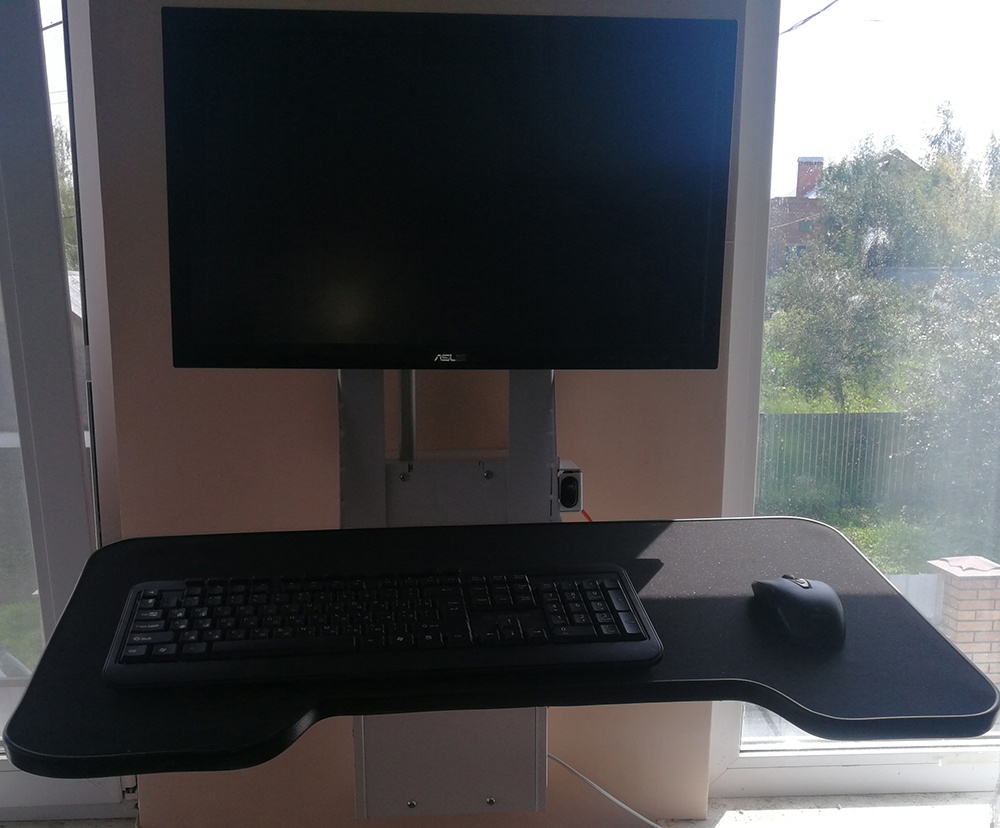

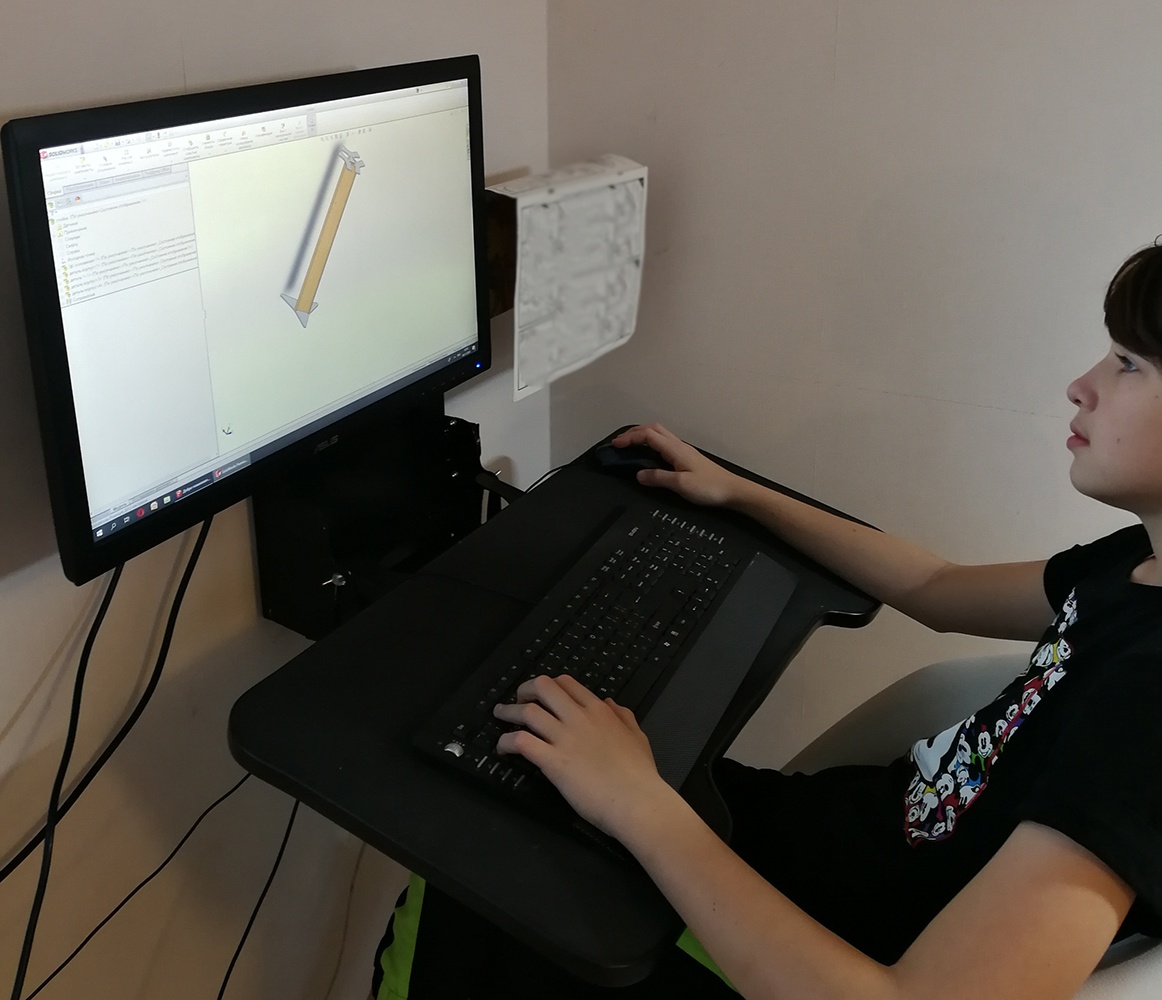

Живые фотографии
Прошу прощения за качество живых фотографий, т.к сделать компьютерный рендер проще, чем заказать профессиональную фотосессию
Спецификация
- Количество мониторов: 1-4
- Вес мониторов: до 40 кг.
- Скорость подъема/спуска: ~20мм/сек (15-25 в зависимости от нагрузки)
- Высота подъема: 300-400 мм
- Вес: 10-17 кг в зависимости от конфигурации
- Угол наклона столешницы: 0-15 градусов
- Материал столешницы: ДСП или фанера с EVA покрытием (не скользящий, мягкий напоминающий коврик для мыши.
- Крепление: к стене, к столу
Заключение
Очень хочу получить оценку своей работы от читателей и конструктивную критику.
Если моя разработка заинтересовала, и Вы хотите пообщаться, пишите: andrey.logachev@gmail.com
Автор: Андрей Логачев
