Привет.

В последние годы на территории России, Украины и Белоруссии обсуждалось введение цифрового радио стандарта DAB+. И если в России процесс пока не продвинулся, то в Украине и Белоруссии вроде уже перешли к тестовому вещанию.

Цифровое радио DAB+ — как это работает и нужно ли оно вообще? - 1

Как это работает, в чем плюсы и минусы, и нужно ли оно вообще? Подробности под катом.

Технология

Идея цифрового радио стала зарождаться в конце 80х, когда стало ясно что «места» в обычном FM-диапазоне всем желающим уже не хватает — в крупных городах свободный спектр в диапазоне 88-108МГц был исчерпан. В этом плане DAB считался неплохой альтернативой — это цифровой стандарт, в котором за счет более эффективного кодирования, можно разместить больше станций. В первой версии DAB использовался кодек MP2, во второй версии (DAB+) более новый HE-AAC. Сам по себе стандарт по современным меркам весьма старый — первая станция DAB заработала в 1995 году, а станция DAB+ в 2007м. Причем, «возраст» стандарта это в этом случае даже скорее плюс чем минус — сейчас нет проблемы купить радиоприемник на любой вкус и кошелек.

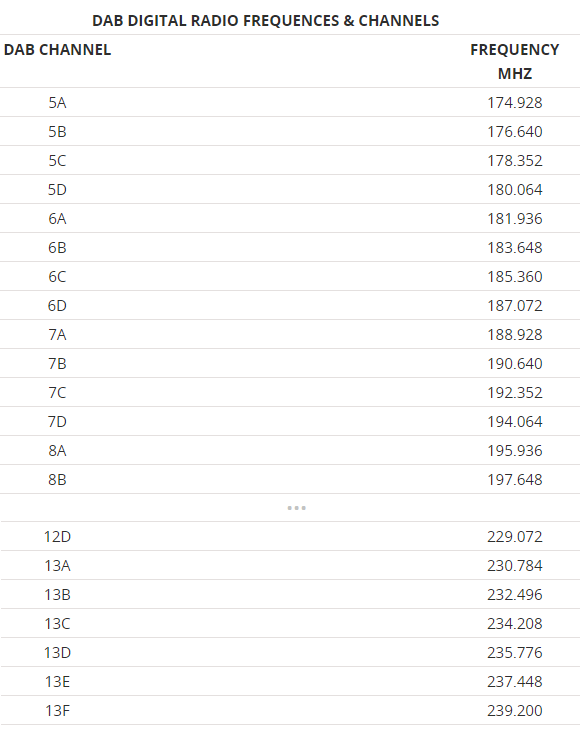

Отличий DAB от привычного FM довольно-таки много. И дело даже не в том, что один это «цифра», а другой «аналог». Отличается сам принцип передачи контента. В FM каждая станция вещает самостоятельно, а в DAB+ все станции объединены в «мультиплекс», в каждом из которых может быть до 16 станций. Предусмотрены разные частотные каналы, так что разные страны могут выбрать те, которые свободны от других служб.

Цифровое радио DAB+ — как это работает и нужно ли оно вообще? - 2

С точки зрения бизнеса, это отличие вызывает ряд споров у вещателей, относительно того как вещать в мультиплексе. Раньше вещатели сами получали лицензию на частоту, покупали антенну и передатчик, сейчас лицензия будет выдаваться оператору мультиплекса, а он уже будет арендовать каналы радиостанциям. Лучше это или хуже, сказать сложно, кому-то удобнее иметь все свое, кому-то удобнее аренда.

Кстати, в этом плане, DAB имеет огромный и жирный минус для слушателя — цена аренды мультиплекса зависит от битрейта. И если выбрать между 192 и 64kbps… всем я думаю, понятно, что будет выбрано. Если в FM вещать с плохим качеством довольно сложно, то в DAB это даже поощряется экономически (понятно что это не вина разработчиков стандарта, но тем не менее). Российские цены пока разумеется, неизвестны, а английские для примера, можно посмотреть здесь.

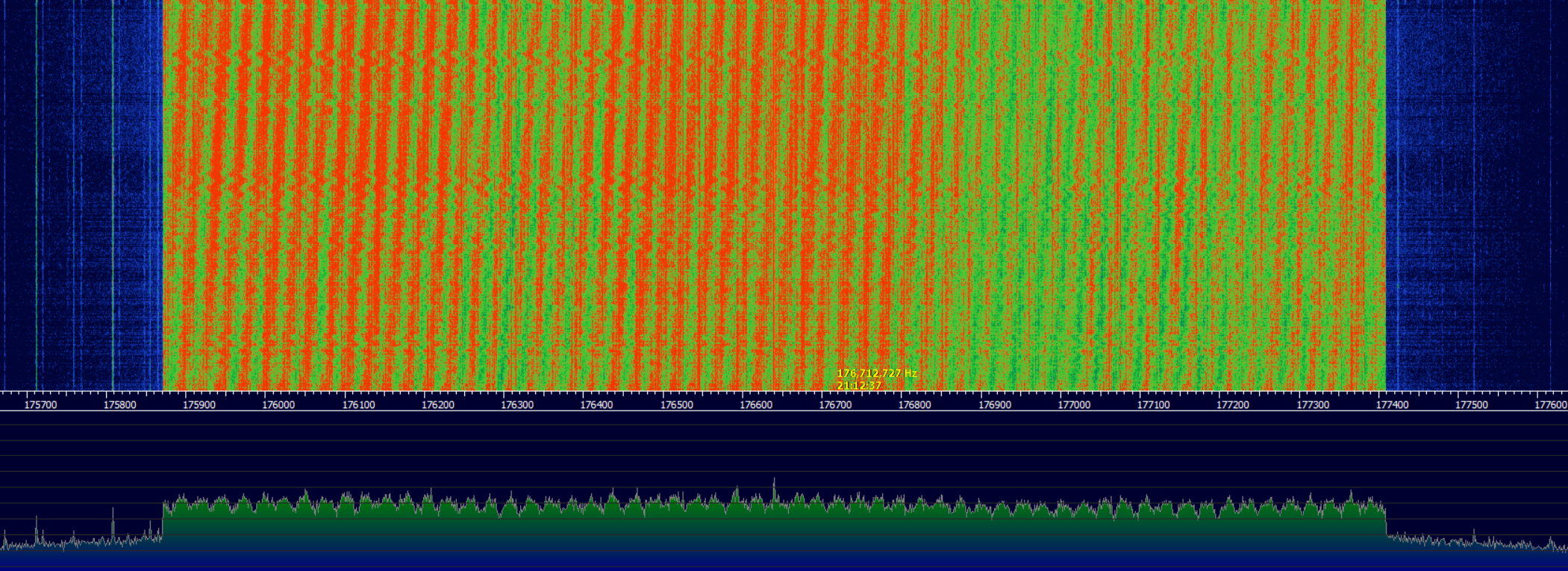

С точки зрения технической, мультиплекс DAB+ представляет собой широкополосный сигнал, с шириной спектра порядка 1.5МГц, который хорошо виден с помощью RTL-SDR приемника.

Цифровое радио DAB+ — как это работает и нужно ли оно вообще? - 3

Более подробное описание в PDF можно найти здесь.

Конкурирующие стандарты

Их в общем-то не так много. В Европе используется DAB+, в США популярен стандарт HD Radio, в Индии проводили эксперименты со стандартом DRM, но чем они закончились, сказать сложно.

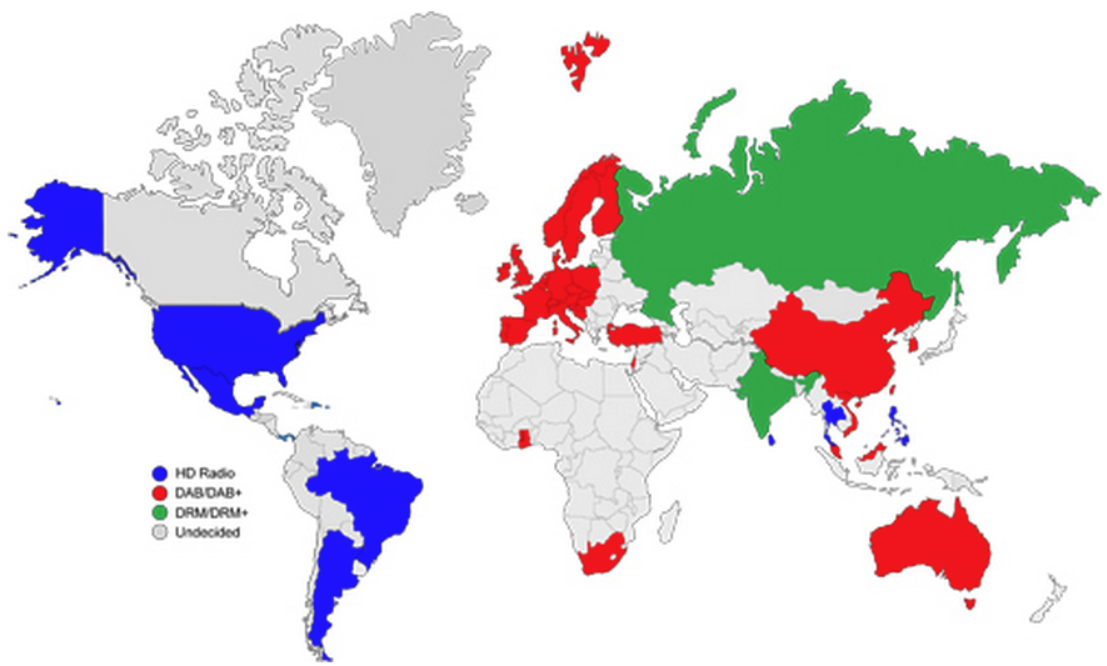

Карта немного устарела (в России DRM тоже тестировали, но так и забросили), но общую идею понять можно:

Цифровое радио DAB+ — как это работает и нужно ли оно вообще? - 4
Источник

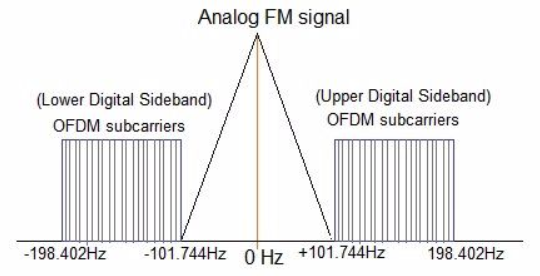

В отличие от DAB, создатели стандарта HD Radio пошли по другому пути — цифровой сигнал размещается непосредственно рядом с аналоговым, что позволяет вещателям использовать свои собственные антенны и мачты.

Цифровое радио DAB+ — как это работает и нужно ли оно вообще? - 5

Однако это не решает проблему, из-за которой все и начиналось — проблему отсутствия свободных мест в спектре. Да и чисто географически (да и наверно политически), в ex-странах СНГ принятие европейского стандарта выглядит более логичным, чем использование стандарта американского — выбор европейских товаров все же больше и купить приемники легче. В 2011 году еще были упоминания российского стандарта РАВИС, но все так и заглохло (и слава богу, т.к. ни с чем не совместимый собственный цифровой стандарт, это худшее что можно было бы придумать для радиослушателей).

Тестирование

Перейдем наконец, к практической части, т.е. к тестированию. В России DAB пока не работает, так что будем использовать SDR-записи c голландского мультиплекса. Желающие из других стран тоже могут присоединиться и выслать мне записи в формате IQ, я их обработаю и сделаю сводную таблицу.

Чем вообще можно послушать DAB? Т.к. стандарт цифровой, то декодировать его можно с помощью компьютера и rtl-sdr приемника. Есть две программы — qt-dab и Welle.io, обе умеют работать с rtl-sdr.

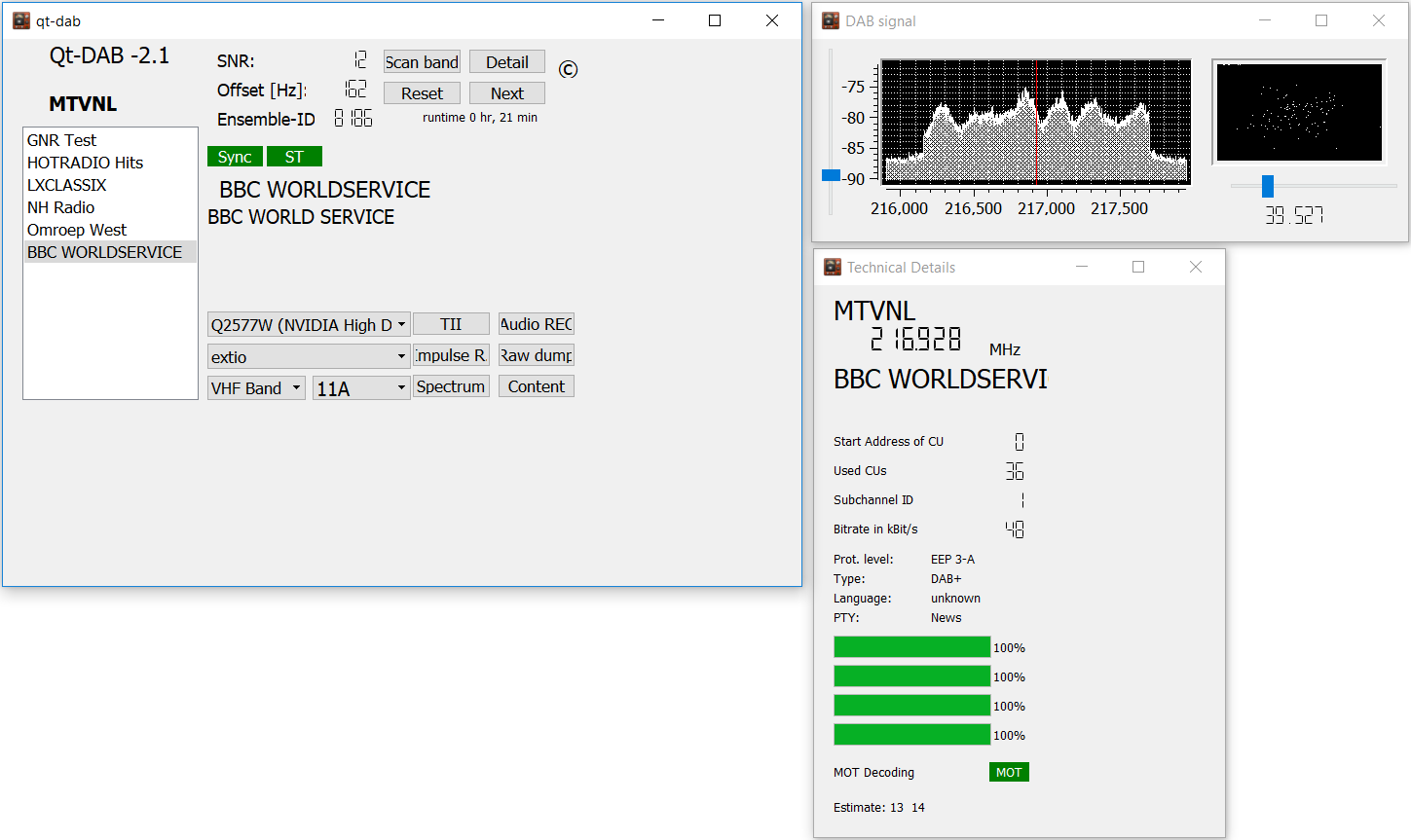

Qt-dab выглядит как курсовая работа студента, и автор явно не заморачивался с дизайном — шрифты не влезают в контролы, окна не масштабируются. Но для нас самое главное то, что она позволяет читать и писать IQ-файлы.

Цифровое радио DAB+ — как это работает и нужно ли оно вообще? - 6

Welle.io пока еще в стадии бета-версии, однако работает она гораздо лучше и декодирует более качественно. Также есть возможность вывести довольно много дополнительной отладочной информации:

Цифровое радио DAB+ — как это работает и нужно ли оно вообще? - 7

Но welle.io пока не умеет работать с iq-файлами, так что будем использовать Qt-dab.

Для тестирования я загрузил 3 файла на cloud.mail.ru, каждый содержит минутную запись DAB-мультиплекса, размер файла около 500Мбайт (таков размер IQ-записей для SDR с шириной полосы 2.4МГц). Открыть файлы можно в Qt-dab, ссылка на скачивание которого приведена выше.

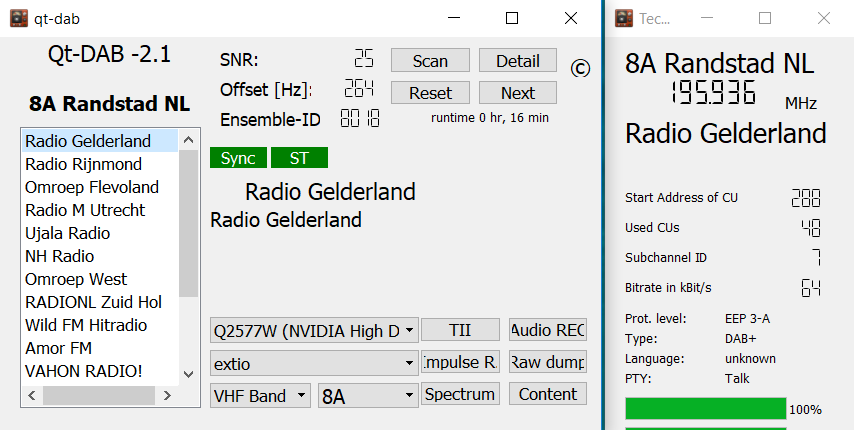

Файл-1: DAB-8A.sdr — cloud.mail.ru/public/97hr/2QjuURtDq. Мультиплекс 8А работает на частоте 195.136МГц и содержит 16 станций. Битрейт всех станций составляет 64Kbps.
Цифровое радио DAB+ — как это работает и нужно ли оно вообще? - 8

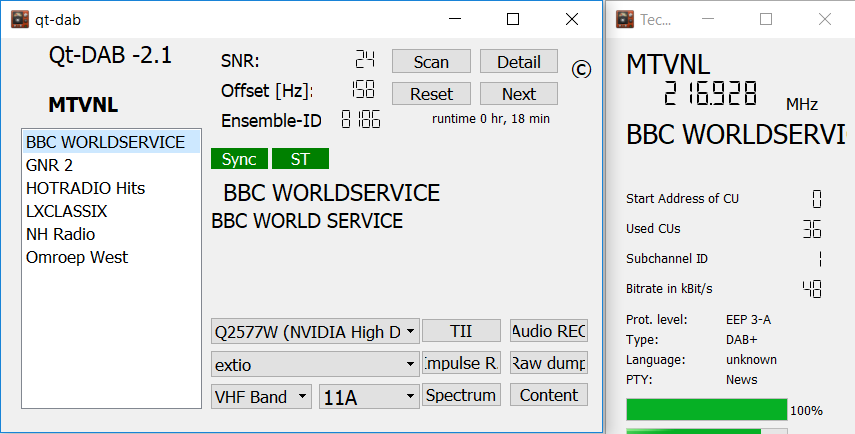

Файл-2: DAB-11A.sdr — cloud.mail.ru/public/3VVR/2mvjUjKQD. Мультиплекс 11А на частоте 216.928МГц. Он содержит 6 станций, с битрейтом 48, 48, 48, 48, 64 и 48KBps соответственно.

Цифровое радио DAB+ — как это работает и нужно ли оно вообще? - 9

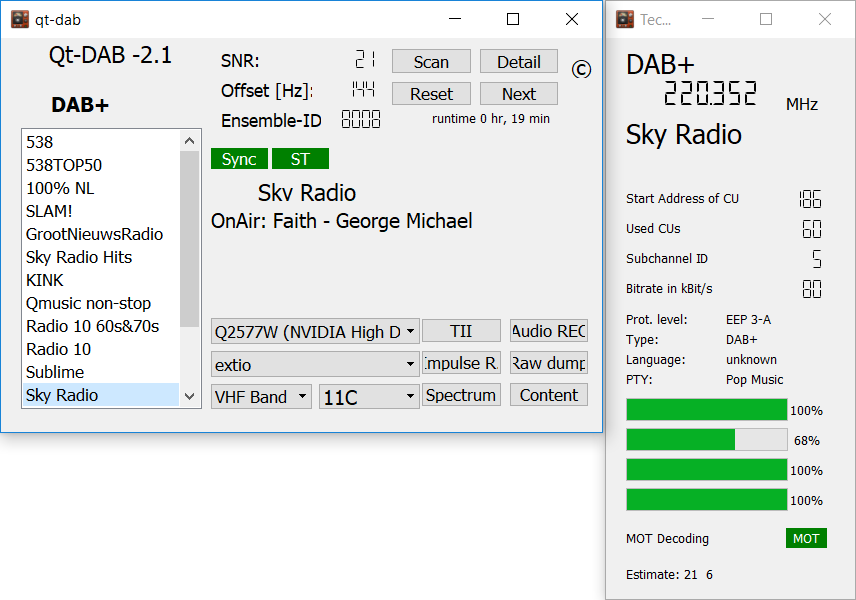

Файл-3: DAB-11C.sdr — cloud.mail.ru/public/3pHT/2qM4dTK4s. Мультиплекс 11С на частоте 220.352МГц, содержит также 16 станций. Битрейты всех станций составляют соответственно: 80, 80, 80, 80, 56, 96, 80, 64, 56, 48, 64, 64, 64, 96, 80 и 64Kbps.

Цифровое радио DAB+ — как это работает и нужно ли оно вообще? - 10

Как можно видеть, с количеством станций проблем нет, но основной проблемой является низкий битрейт. Что касается самого контента, вкусы разные и обсуждать я его не буду, желающие могут скачать файлы и послушать самостоятельно. В записях приведены не все мультиплексы, но общая идея, надеюсь, ясна.

Выводы

Если говорить о перспективах цифрового радиовещания, то они увы, довольно грустные. Основное преимущество DAB — более эффективное использование спектра, что позволяет разместить в эфире больше станций. В этом плане DAB+ имеет смысл только для тех городов, где уже нет свободного места в FM. Для России это наверно только Москва и Петербург, во всех остальных городах таких проблем нет.

Что же касается качества звучания, то технически, DAB+ может обеспечивать битрейт до 192КБит/с, что даст практически HiFi-звук. На практике, как мы видим выше, вещатели экономят и не переходят планку даже в 100КБит/с. Из трех мультиплексов нашлась только одна (!) станция, вещающая в 96Kbps (а уж вещание музыки с 48kbps я ничем кроме как кощунством назвать не могу — таких вещателей надо лишать лицензии;). Так что увы, можно с уверенностью в 99% сказать, что при переходе от FM к DAB качество звука будет хуже чем было. Конечно, может в других странах ситуация обстоит лучше, но вот для примера английский обзор в youtube с красноречивым названием Why DAB sounds so BAD. Технически DAB хорош и к нему претензий нет, но экономически, «бабло победило зло». Из этого следует практический вывод — даже если начнется тестовое вещание в DAB+, не стоит сразу идти в магазин за новым приемником, скорее всего качество звука будет хуже чем в FM.

Возвращаясь к России, стоит ли вообще заморачиваться и начинать вещание в DAB? С точки зрения международного престижа, наверно да, чтобы не выглядеть в глазах соседей отсталой страной третьего мира, и как бонус, чтобы покупаемые в Европе автомобили и радиоприемники могли полноценно принимать все станции. Но с точки зрения слушателей и качества звука, скорее всего никаких плюсов ни в качестве звука, ни в качестве контента, пользователи не получат.

Если же подумать о дальних перспективах, то наверно в будущем радиоприемник будет устройством с интегрированной картой e-sim и подпиской на Яндекс-музыку Spotify или Apple Music при покупке. Будущее однозначно за стриминговыми сервисами и персонализированным контентом. Насколько скоро это случится, посмотрим, время покажет.
