Продолжая наш цикл о советском аудио, захотелось рассказать о кассетных магнитофонах в СССР. Известно, что в Стране Советов эти устройства стали появляться несколько позже, чем на западе, а исчезли наоборот раньше (производство их было свернуто почти сразу после распада Союза).
Мне было интересно проанализировать насколько наши разработчики приблизились к коллегам из Японии, Западной Европы и США, удалось ли им догнать и перегнать, а также понять, почему советские разработки в этой области порой пользовались редким или т. н.”вынужденным” спросом, а большинство их современников стремились приобрести зарубежные образцы.
Ввиду того, что тема достаточно обширна, я разделю материал на четыре части, в первых двух я расскажу об эволюции портативных устройств, а в остальных — рассмотрю развитие и упадок стационарных дек.
Spirit of 1969 или 26 мм оригинальной конструкции
История советских кассетных магнитофонов под стандарт компакт-кассета начиналась на 5-6 лет позже, чем на западе, что в целом совпадает с хронологическим отставанием Страны победившего развитого социализма от “западных партнёров” по электронике широкого потребления. Известно, что первые кассетные магнитофоны (с магнитной проволокой) появились еще в Третьем Рейхе в 1930-х, такие, в частности, выпускались компанией C. Lorenz AG. Первый кассетный магнитофон с магнитной лентой был выпущен в 1950-м году, им стал Loewe Optaphon.

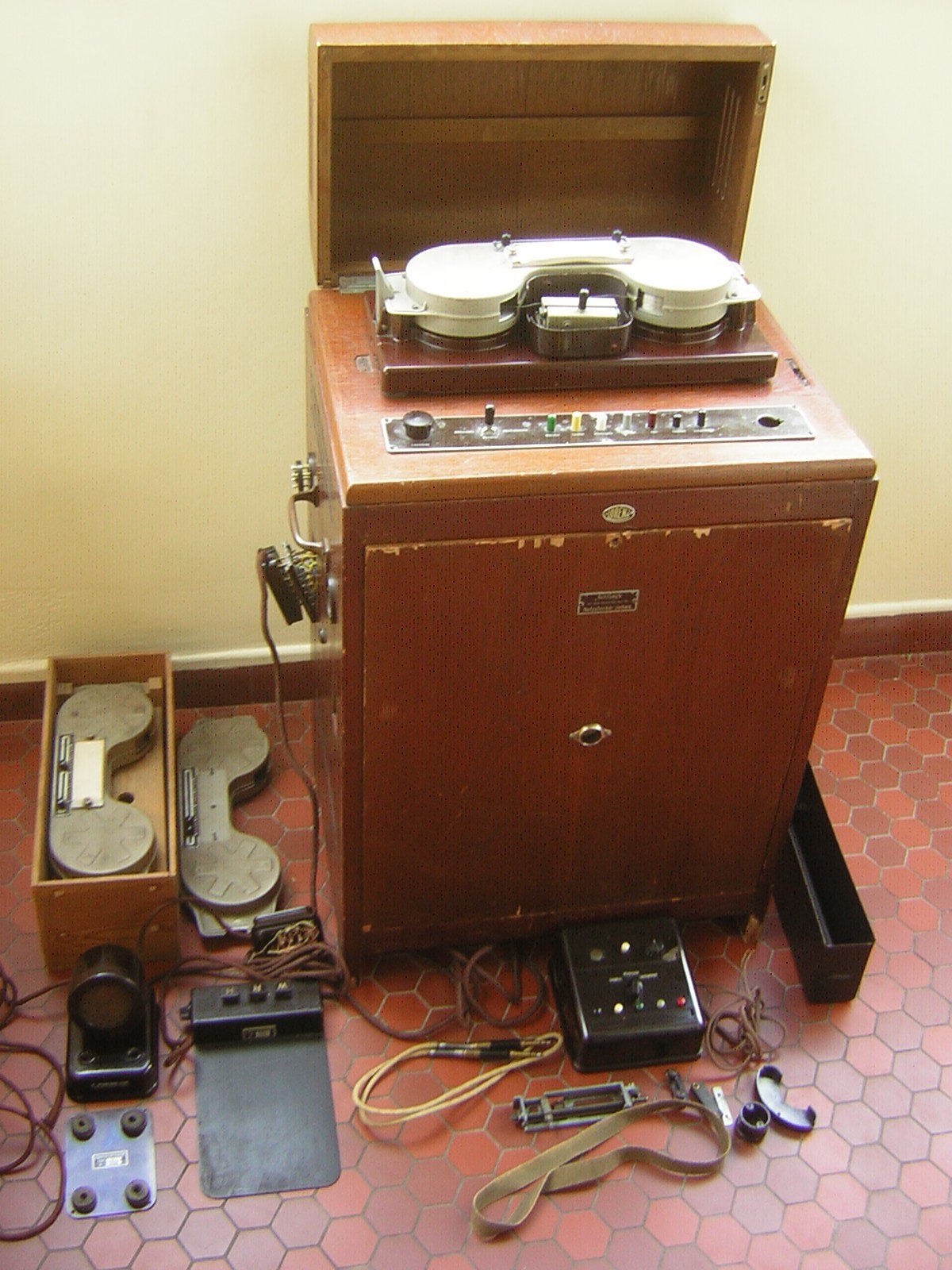

Кассетный магнитофон 30-х

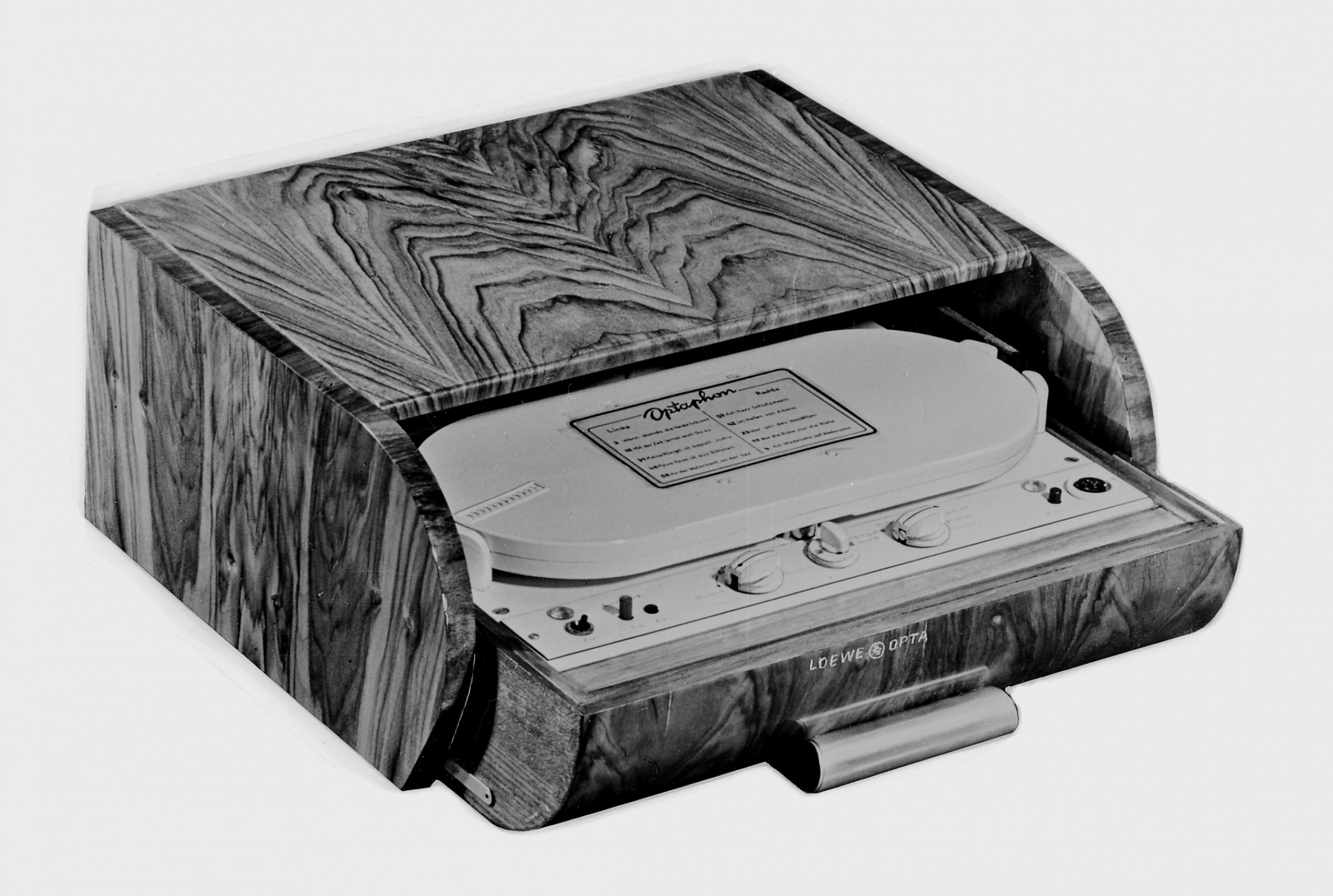

Loewe Optaphon
Всё это время кассетам не придавали значения в СССР и обходились катушками, которые получили народное наименование бобины. В 1963-м компания Philips представила компакт-кассету, а в 1964 появилось одно из первых портативных устройств для его воспроизведения, им стал Philips EL3300. В дальнейшем именно этот портативный кассетный магнитофон послужил прообразом для советского первенца “Десна”.

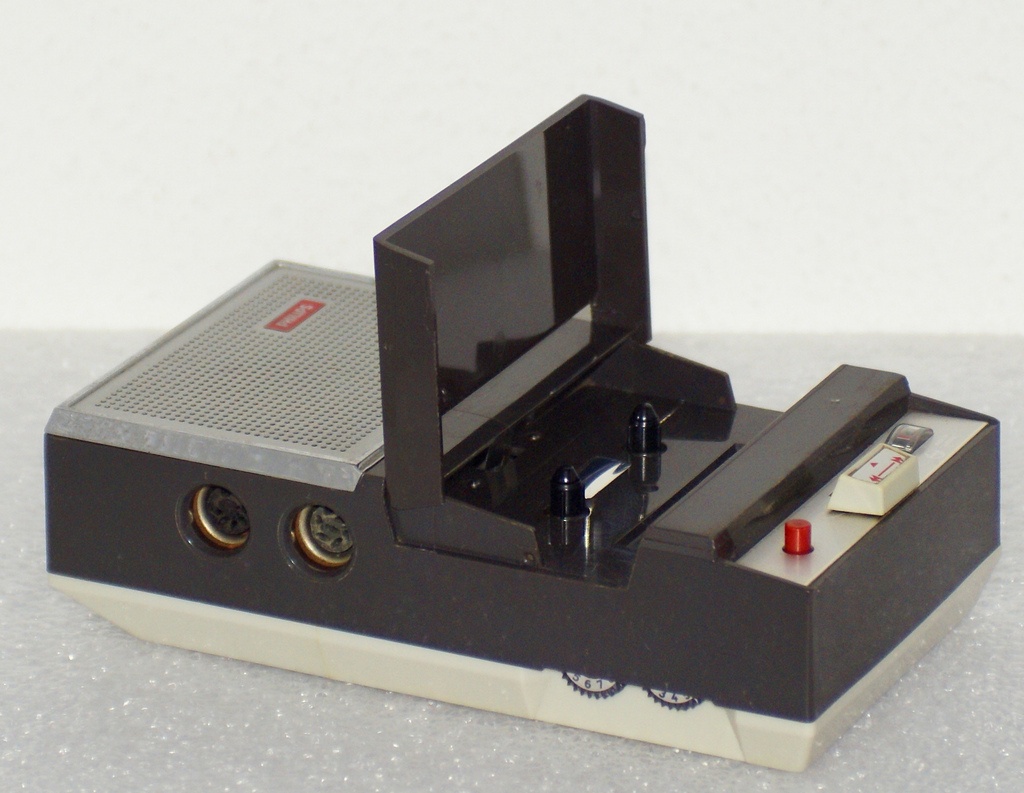

EL3300

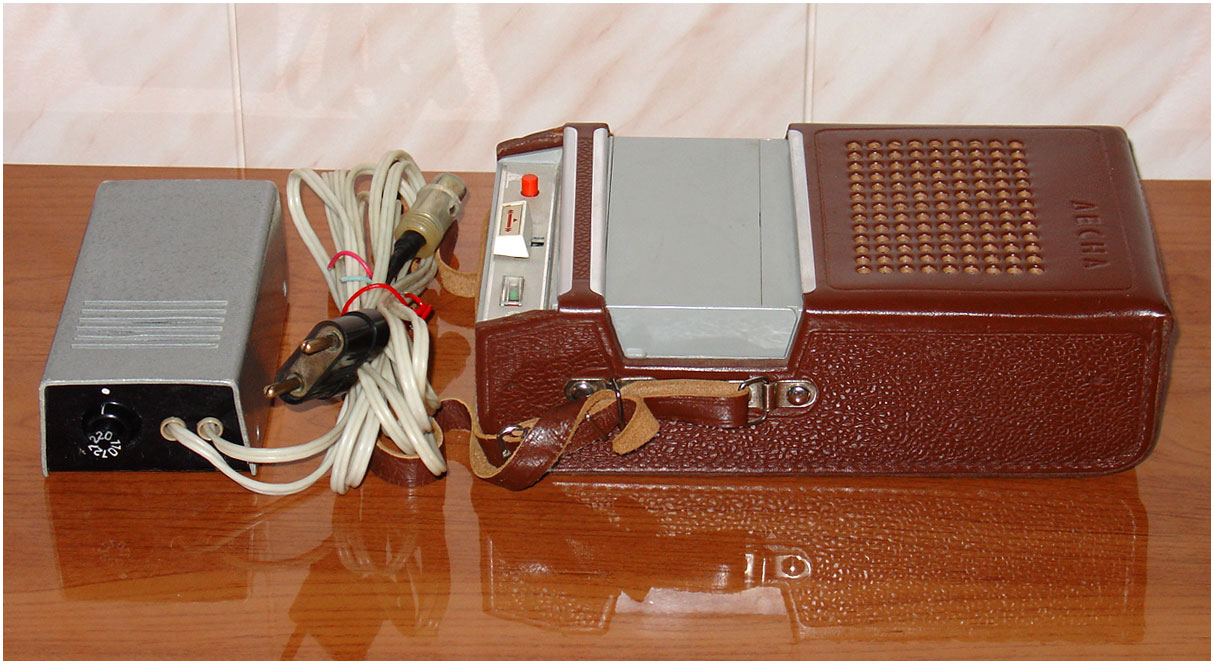

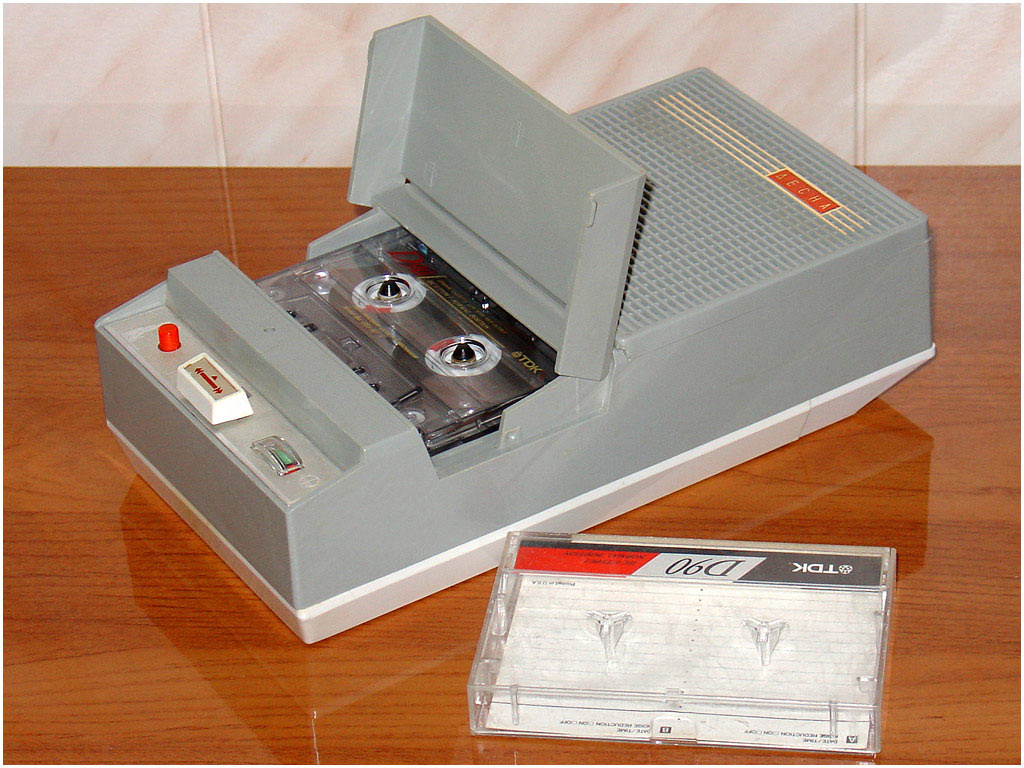

«Десна»
Следует отметить, что в 1960-х в Стране советов магнитофоны были в большом дефиците, и до появления “Десны” существовали только бобинники. Понимая отставание в этой области, советские чиновники поставили инженерам задачу скопировать Philips EL3300. Разработку (т.е. копирование механики и адаптацию электроники) поручили харьковскому радиозаводу «Протон», который к 1969 году сумел освоить серийный выпуск новинки.
Компоновочная схема, конструкция лентопротяжного механизма, а также дизайн корпуса был идентичен EL3300. Электроника имела ряд существенных отличий и местами даже превосходила американскую разработку. Так усилитель советского устройства имел четыре каскада (у Philips было три), для двигателя был предусмотрен отдельный транзисторный стабилизатор частоты вращения. Отличалась и элементная база, так американское устройство использовало семь, а “Десна” девять германиевых транзисторов. Значимым отличием стало напряжение питания (9 В для “Десны, 7,5 у EL3300), для чего в “Десне” понадобилось увеличить количество батарей питания. Это привело к росту габаритов — длина выросла на 26 мм.

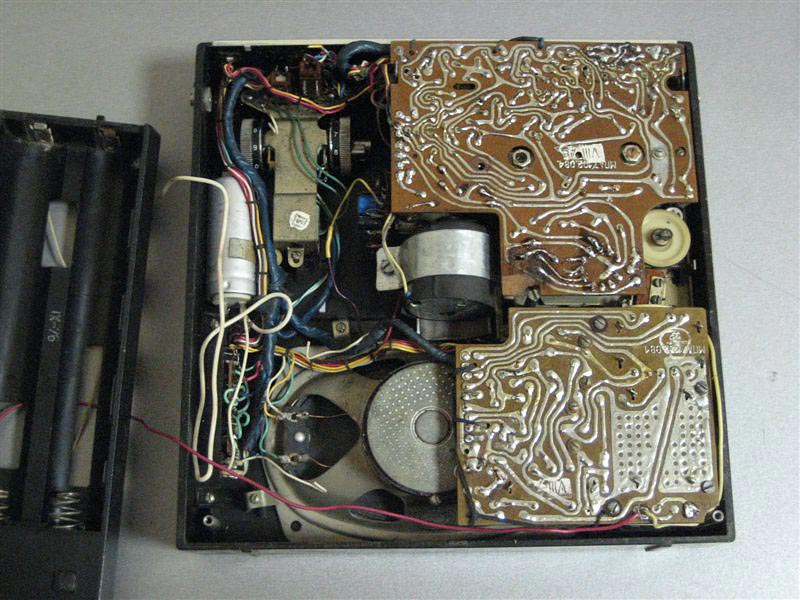

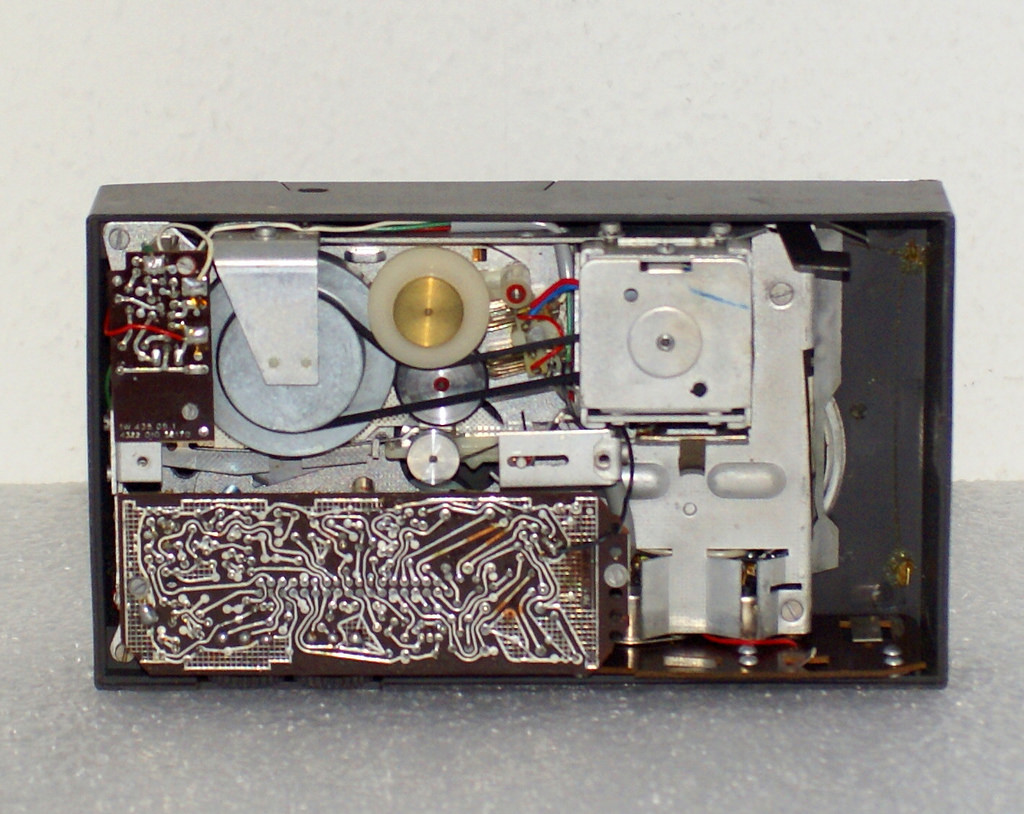

EL3300 внутри
Характерных достоинств, кроме относительно небольшого размера, по сравнению с катушечными собратьями, у магнитофона не было, и был по крайней мере один вопиющий недостаток — цена. Стоил гаджет 220 рублей — около 2-х зарплат опытного инженера. Учитывая низкий 4-й класс устройства, можно считать, что новинка была неконкурентоспособна даже на изголодавшемся по технике советском рынке.
Торопливые «Протоны»

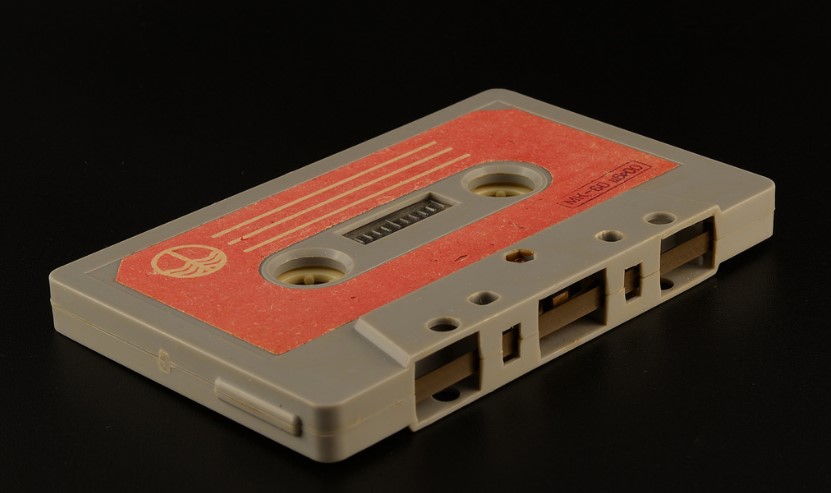

Отдельной проблемой было достать кассеты, которые в то время выпускались совсем небольшими тиражами и были редкостью. Что интересно, компакт-кассеты “Протон МК-60” (с длительностью 38, 40 или 60 минут) создали раньше, чем появилась “Десна”.
Сам магнитофон планировали выпустить к 50-летию Великой Октябрьской социалистической революции, т.е. в 1967-м году, но не успели, а первый тираж “Протона” уже появился на свет. Скопировать носитель оказалось проще, чем адаптировать для серии забугорный магнитофон.

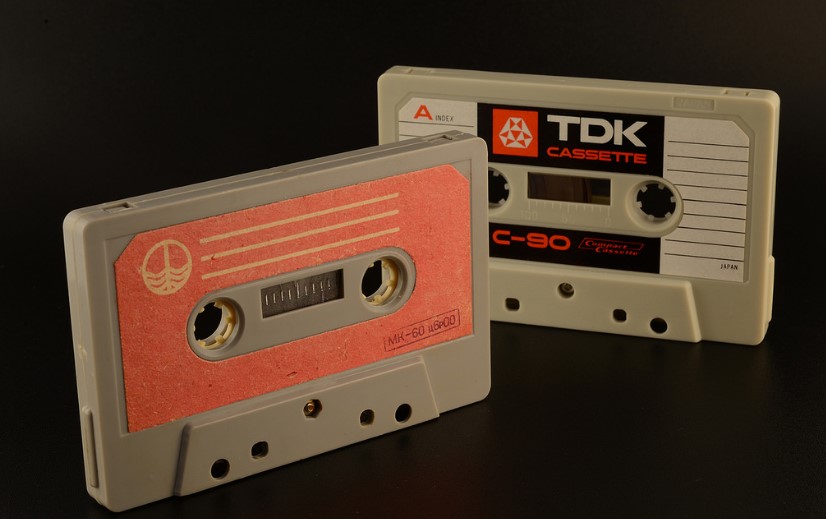

Внешний вид советских кассет был крайне аскетичен, если не сказать убог, с дизайном не заморачивались, да и слова такого в Стране Советов в те годы не знали, ограничились простенькой наклейкой.
Более того, до начала 70-х кассеты не были полностью советскими, ленту для них выпускали в ГДР на предприятии «Filmfabrik Wolfen». С 1971-го года выпуск пленки для кассет организован на нескольких предприятиях СССР, в частности, на заводе “Свема”. Позже, там же начали производство кассет.
Ценник, как и в случае с первым кассетным магнитофоном, для советского человека в конце 60-х был почти космическим — по 6 рублей за одну кассету. Это, как и дефицитность носителя, также не способствовало популярности устройства.
По сей день живет легенда (https://daxgarth.wordpress.com/2017/08/23/compact-cassette-proton-ussr/) о том, что на первых “Протон МК-60” можно было обнаружить различного вида незатертые надписи “Made in USA”, а также, что они окончательно пропали в начале 70-х. Мне не удалось найти подтверждения этому, но вполне допускаю, что такое могло быть.
Буду рад комментариям, поделитесь своими мыслями по поводу того, как надпись могла оказаться на кассете (у меня есть несколько гипотез).
Потомки “Десны”

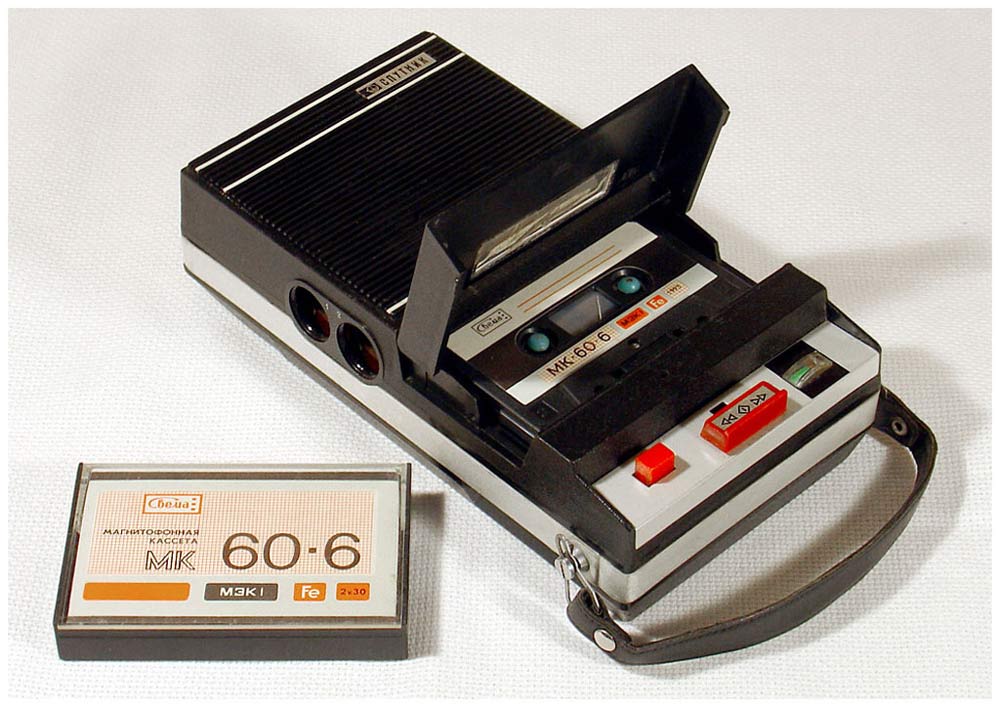

Несмотря на сравнительную неудачу первого кассетника, Харьковские инженеры высоко оценили модернизационный потенциал своего детища. Забегая вперед, скажу, что советский “филипс” модернизировали аж до 1982-го года. Проведя основательную работу над ошибками, к 1971-му году выпустили «Спутник» и «Спутник-401». Через год производство модернизированной версии освоил приборостроительный завод в Арзамасе. Очередной доработанный клон “Десны” получил звучное название «Легенда-401».
Новые магнитофоны получили более качественный звук. Была снижена детонация, улучшено соотношение сигнал-шум, были основательно улучшены показатели усилителей, проведена оптимизация схемотехнических решений для «Спутник-401», даже предусмотрели использование второй скорости — 2,38 см/с.
Еще одним характерным отличием стала возможность применения т.н. радиокассет, вставляя которые можно было превратить магнитофон в ДВ-радиоприёмник. Они стали своеобразным прообразом MP3 кассет, которые серьезно хайпанули пару лет назад.

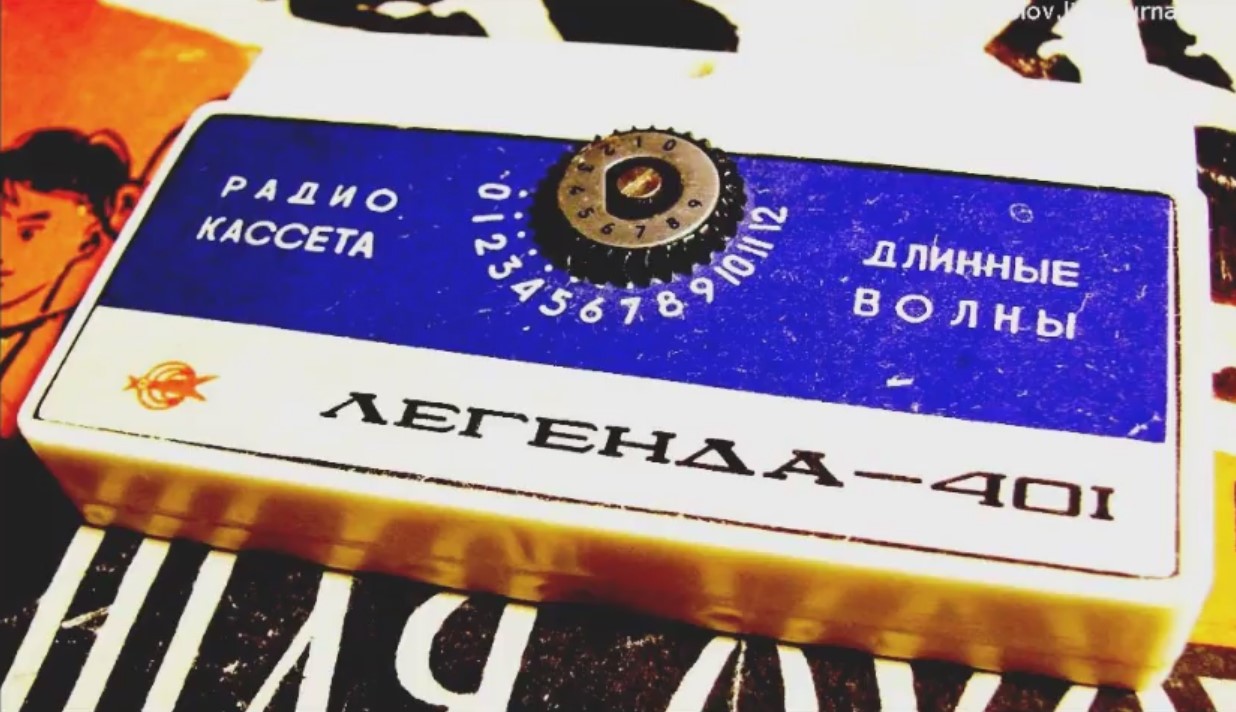

Радиокассета

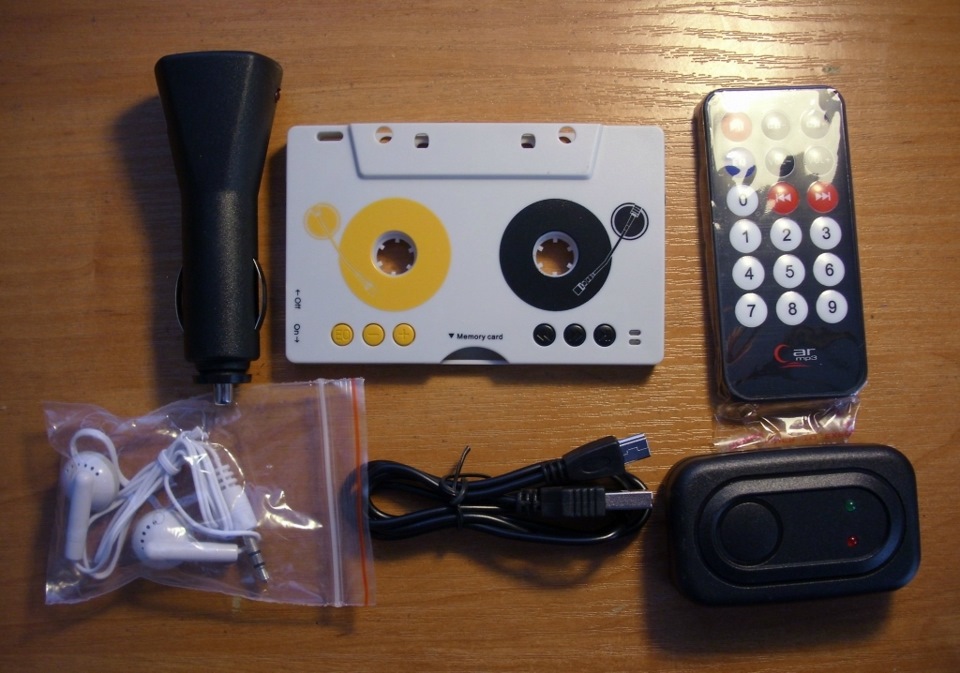

mp3 кассета
При этом стоимость устройств стала ниже и составила 180 рублей, что, одновременно с улучшениями и ростом кассетных тиражей, качественно повлияло на спрос.

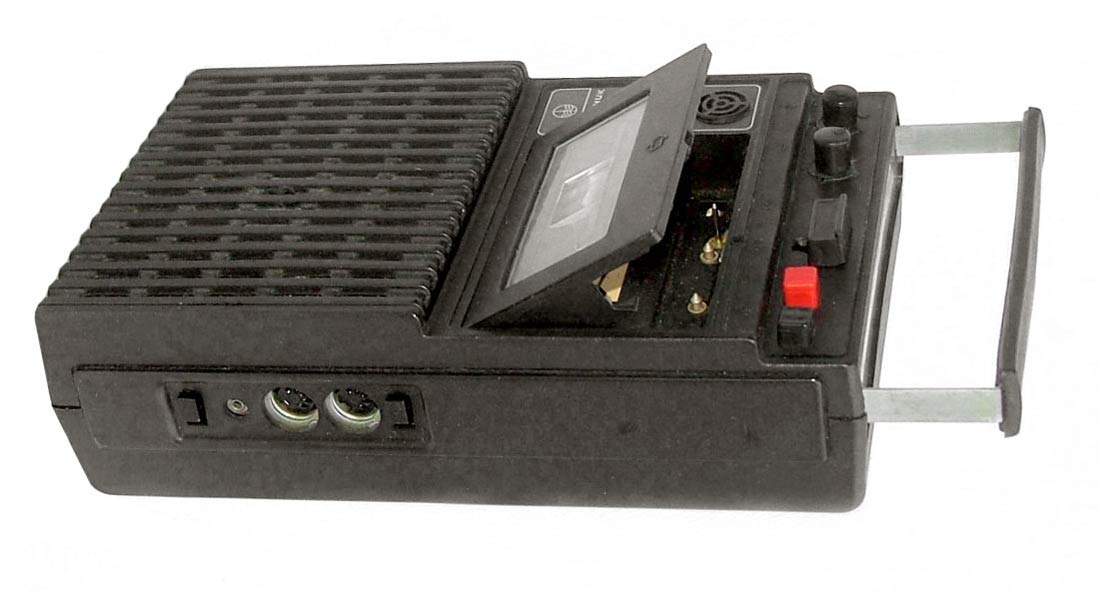

В 1974-м и 76-м годах последовали ещё две харьковские модернизации, они стали наиболее массовыми версиями “Десны” того периода — «Спутник-402» и «Спутник-403». Модели получили косметические и оптимизационные обновления, усовершенствованную схемотехнику. Неизменным оставалась лентопротяжная техника, скопированная с филипсовского первенца.
Можно смело утверждать, что последним устройством в семействе «Десны» стал «Спутник-404», который увидел свет в 1982 году. От американского прародителя из 60-х магнитофон традиционно позаимствовал лентопротяжную механику и компоновочную схему.
Запорожская “Весна”
Одной из знаковых и наиболее популярных в 70-е — 80-е линеек портативных магнитофонов стали устройства с названием “Весна”. Они также были созданы в Украинской ССР, которая в то время на ряду с большинством западных республик выполняла функцию всесоюзного сборочного цеха. Магнитофоны под брендом «Весна» производили на запорожском предприятии «Искра», а также на киевском заводе “Коммунист” (ныне “Радар”).

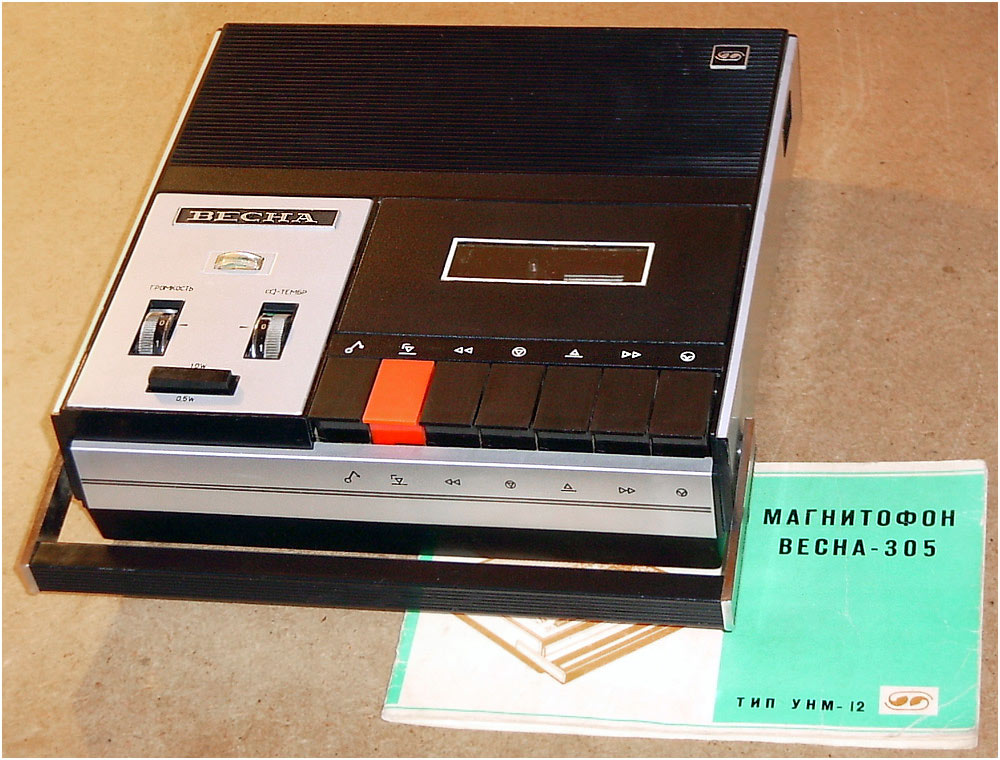

«Весна-305»
Первый кассетный магнитофон оригинальной конструкции (вероятно, первый советский портативный магнитофон “собственной” разработки) планировали выпустить в 1971-м. Им должно было стать устройство с двухскоростным бесколлекторным двигателем БДС с электронным управлением, которые до этого момента не выпускались в СССР.
Двигатель стал головной болью для разработчиков, а советские пользователи, уставшие от проблемной “десны”, явно нуждались в чем-то новом. Тогда разработчики отказались от сложного двигателя, заменив его классическим японским коллекторным мотором.
Так на свет появился первый народный кассетник — «Весна-305». Через год киевляне доработали трехфазный бесколлекторный двигатель (названный БДС-0,2) и в Запорожье стартовал выпуск «Весна-306». Функциональным отличием устройств стало наличие у флагмана с бесколлекторным двигателем двух скоростей работы (4,76 и 2,38 см/с, соответственно).

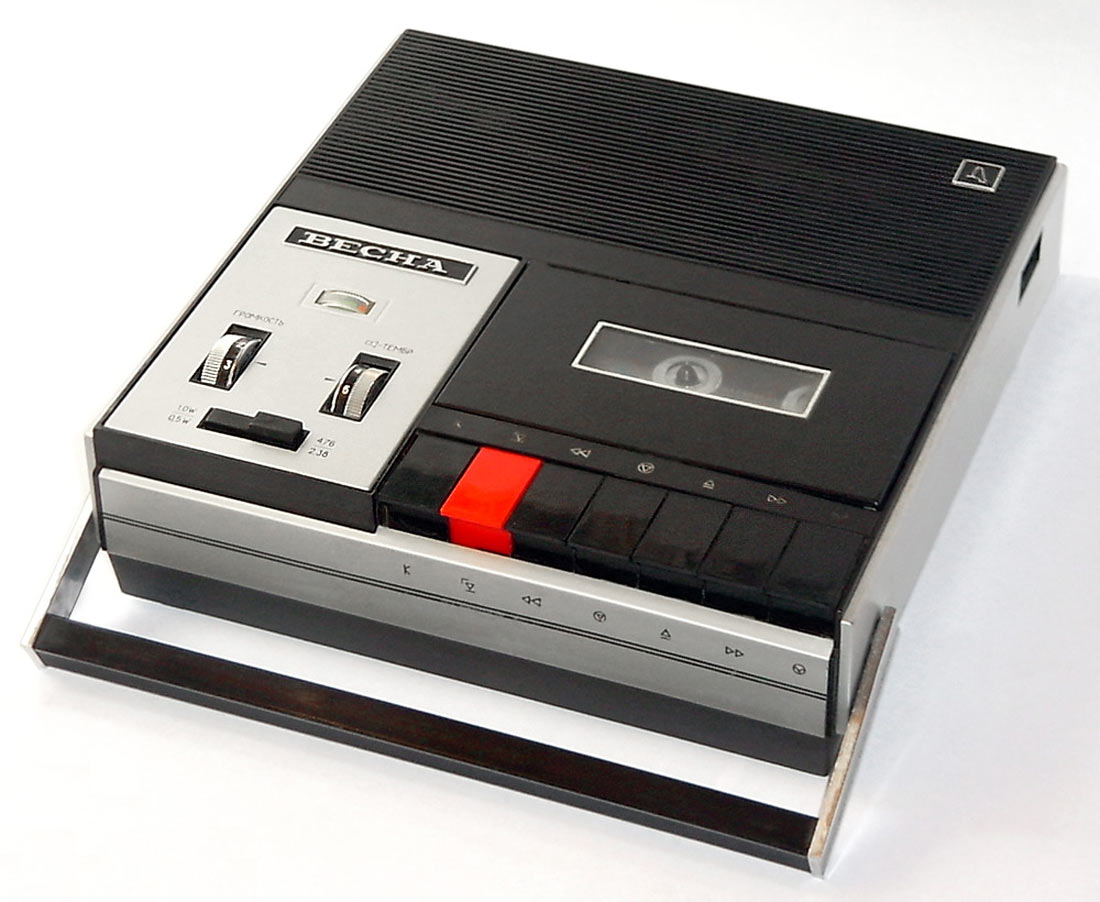

«Весна-306»
Благодаря новому двигателю “Весна-306” обладала большим ресурсом автономной работы, пониженным электропотреблением, а также создавала меньше помех при работе. При этом стабильность оборотов устройства была выше, а соответственно, обеспечивалась более высокая верность воспроизведения.
Несмотря на очевидные преимущества модели 306, пользователи признали настоящим народным магнитофоном именно “Весну -305”. Дело в том, что об оврагах как обычно забыли. Отсутствие опыта в производстве бесколлекторных моторов переменного тока и низкое качество сборки с лихвой компенсировали достоинства двигателя. Выходящий из строя сложный двигатель с электронной синхронизацией нередко вообще заменяли на японский мотор от “Весна-305”, немного снижая качество, но уравнивая магнитофоны в эксплуатационной надежности.
Иными словами, магнитофоны этой линейки полюбились отнюдь не благодаря новому двигателю. Наиболее ценным эксплуатационным достоинством системы стал лентопротяжный механизм, который вопреки обыкновению не копировался с западных образцов, а создавался с нуля. Он был оборудован двумя идентичными маховиками, которые вращались в разные стороны и благодаря удвоенной массе существенно повышали стабильность протяжки ленты. Это особенно помогало при эксплуатации во время переноски. С 1976 г. полные аналоги “Весна 305” и ”Весна-306” изготавливались Пермским электроприборный заводом, они получили название «Ритм-301».
Стабильность и надежность механизма сделали его универсальной платформой, на базе которой были созданы другие советские магнитофоны «Романтик-306», «Электроника-311», «Электроника-323», «Квазар-303». Думаю, не будет ошибкой отнести эти устройства к семейству “Весна — 305 — 306”.
Отдельного внимания заслуживают характеристики ранних магнитофонов “Весна”, которые во многом превосходили нормы заявленного третьего класса:
- Рабочий диапазон звуковых частот на линейном выходе при скорости 4,76 см/с — 63…10 000 Гц, при скорости 2,38 см/с — 63…5000 Гц.
- Номинальная выходная мощность: 0,8 Вт.
- Напряжение питания — 9 вольт (шесть элементов 373 или сеть переменного тока, блок питания встроенный),
- Мгнитофон сохраняет работоспособность при падении напряжения до 5,1 В.
- Габариты магнитофона — 242×242×68 мм.
- Масса вместе с батареями 3,7 кг.
- Цена на старте продаж достигала 195 рублей, к 1978-му году упала да 165 руб.
Продолжение “Весны”
Почти без изменений модели 305 и 306 выпускали до 1978 года, всего этих магнитофонов было произведено более 850 тысяч. Если верить статье в Википедии, то сегодня тяжело найти работоспособные экземпляры, так как надежная конструкция позволяла беспощадно расходовать эксплуатационный ресурс. На базе моделей 305 и и 306 в дальнейшем были разработаны функционально усовершенствованные модели «Весна-202» и «Весна-205», а также (в какой-то степени) магнитола «Весна-204».

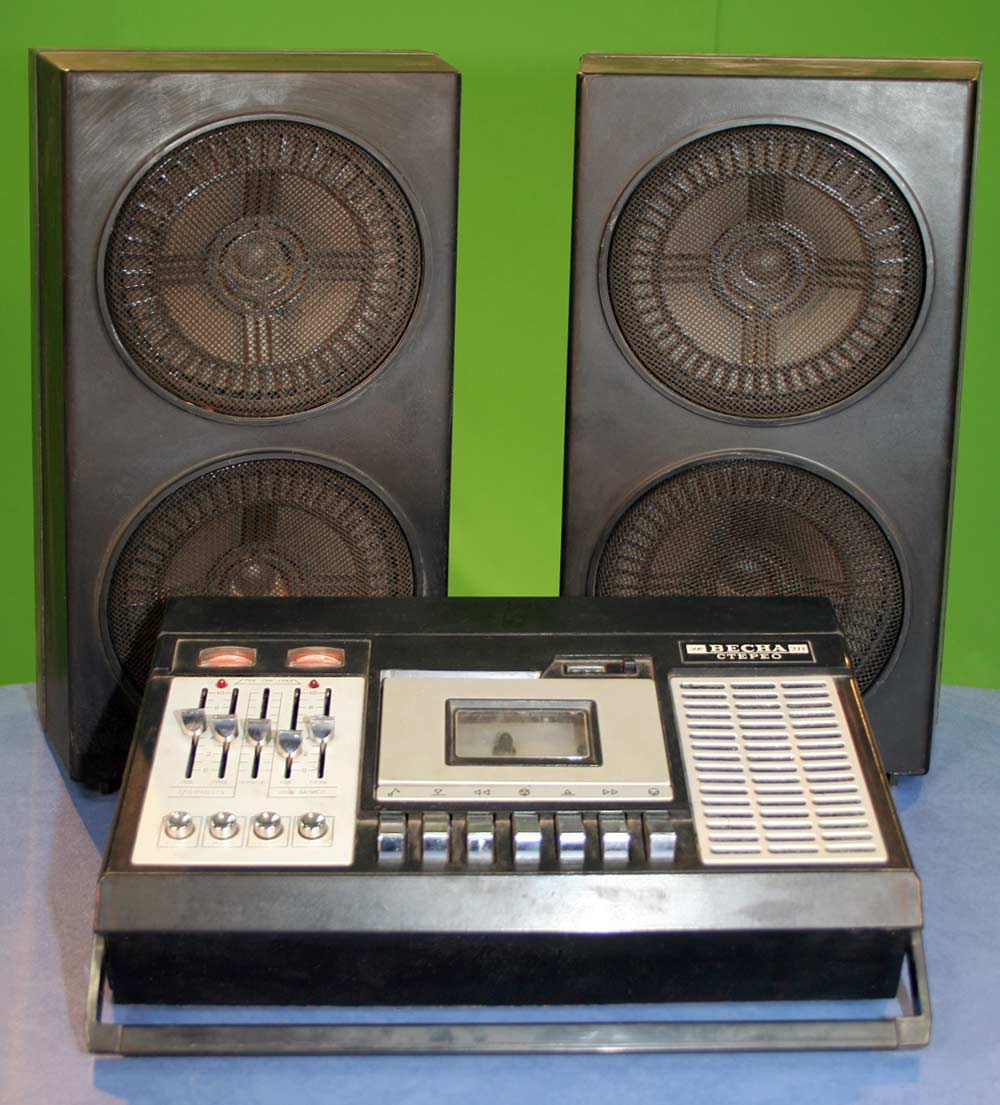

В дальнейшем киевский “Коммунист” и запорожская “Искра” выпустили портативные стерео магнитофоны. «Весна-201 стерео» появилась в 1977-м году, в 1978-м — усовершенствованный вариант «Весна-211 стерео», который оборудовался более мощным усилителем и дополнительно стереопарой.

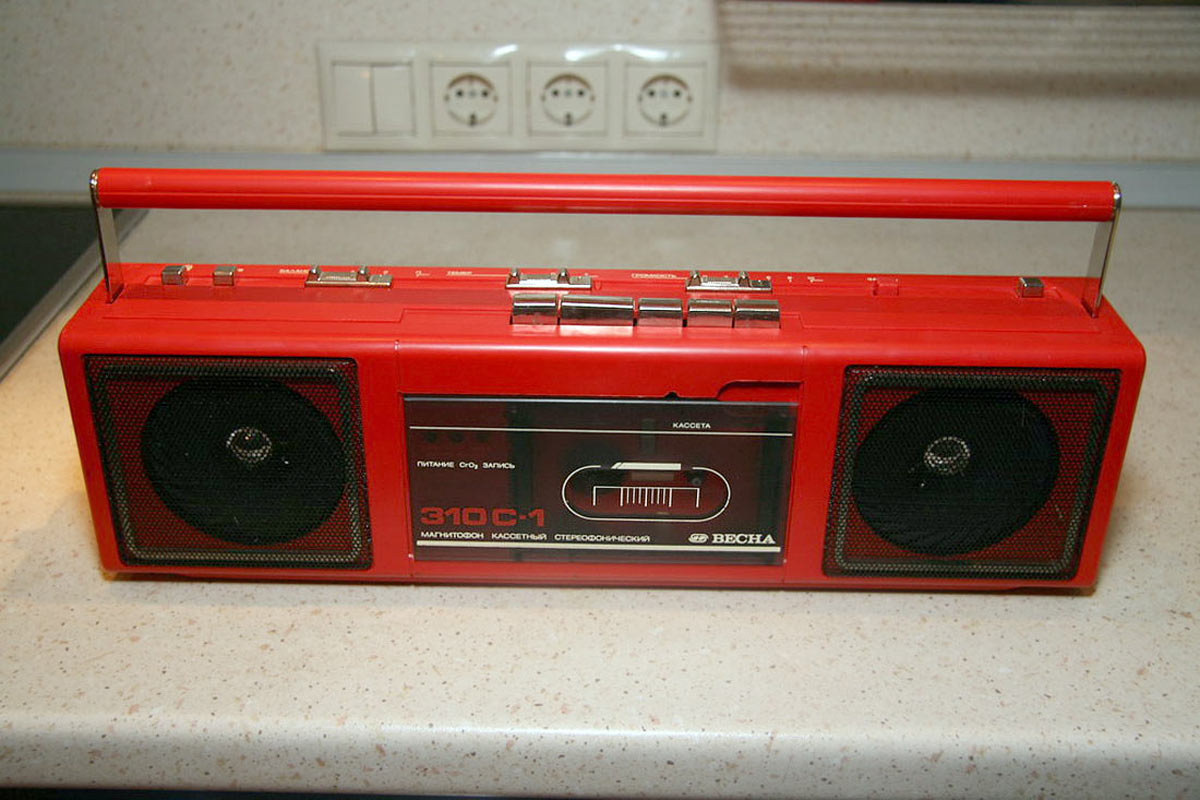

Для советского магнитофоностоения середины-конца 70-х годов это было не то чтобы прорывом, но успехом и показателем серьезного прогресса. Очередной этап для “Весны” наступил в 1985 году, когда начался выпуск линейки «Весна-310С» — магнитофонов с принципиально новой компоновочной схемой.

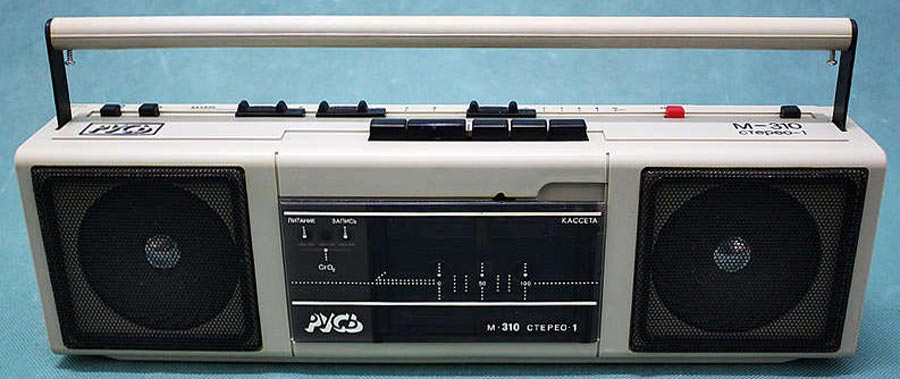

В дальнейшем идентичные устройства были успешно скопированы Рязанским приборным заводом и выходили также под маркой “Русь”.
Народный советский Grundig или просто “Электроника 301”
Рассказ о народном магнитофоне будет неполным без упоминания “Электроники 301“ (она же «Парус-301», разработки Московского завода “ТочМаш”.
Этот магнитофон, равно как и “Весна-305/306”, завоевал огромную популярность среди советских граждан благодаря высокой надежности в сочетании со сносными характеристиками. Его серийный выпуск был начат в 1972-м году. Традиционно модель была частично скопирована с магнитофона C100L, выпускавшегося компанией Grundig с 1966 по 1968-й годы.

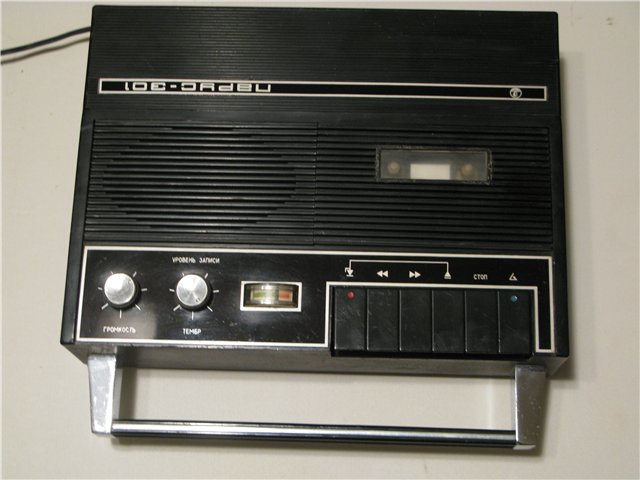

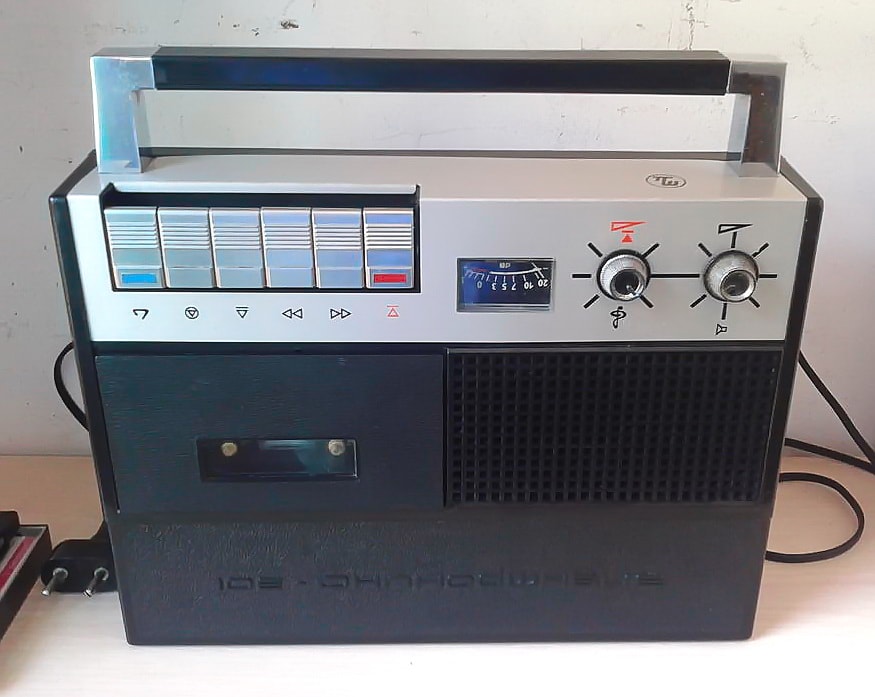

«Парус 301»

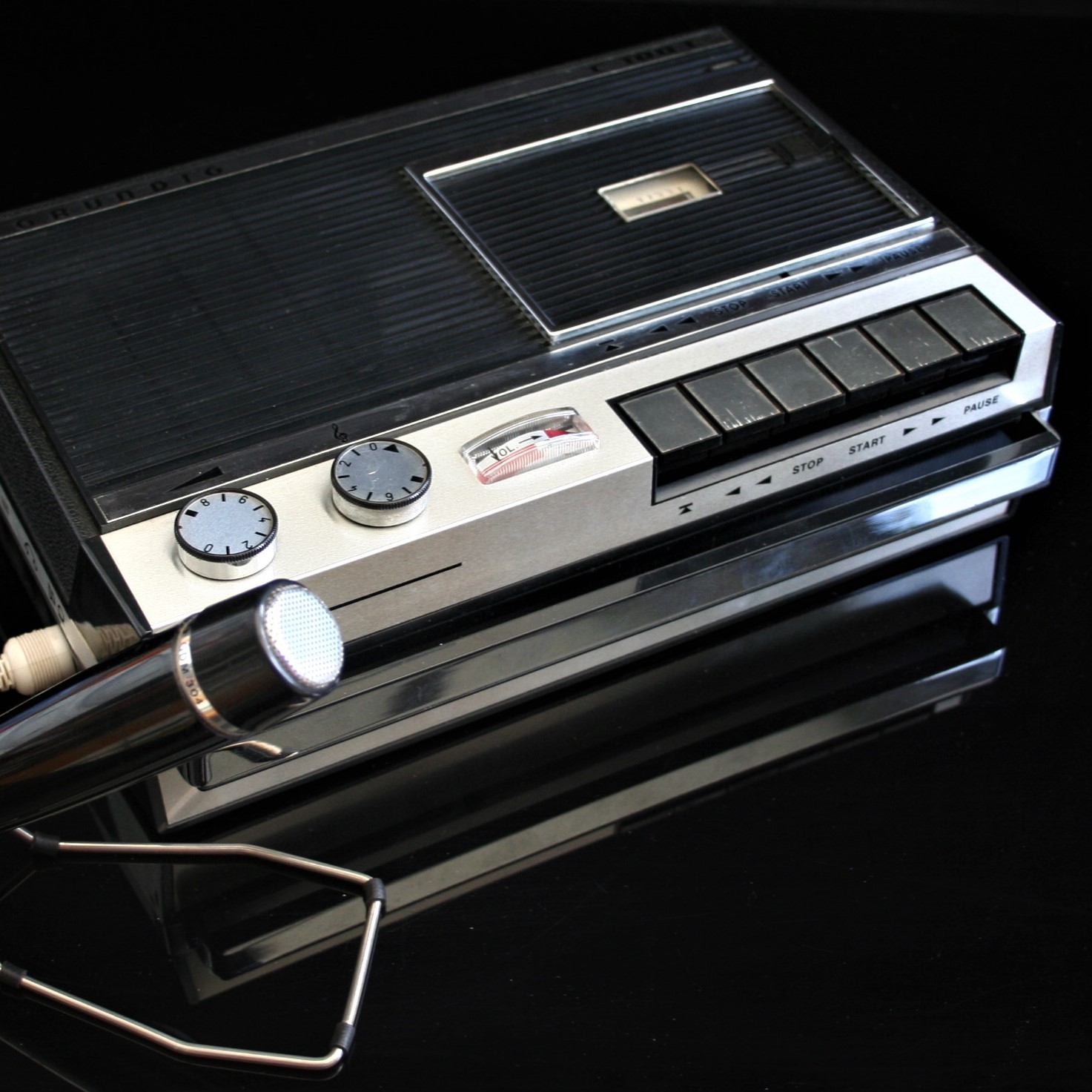

Grundig C100L

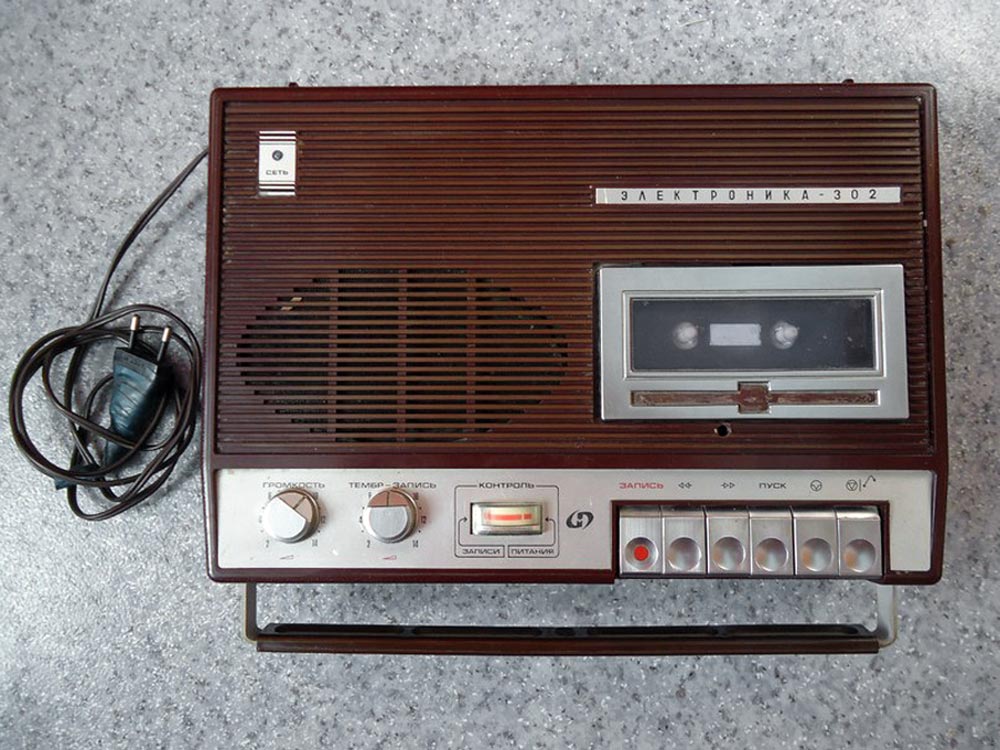

Магнитофон получил износоустойчивый лентопротяжный механизм, электронную стабилизацию скорости, а также сравнительно неплохой усилитель на германиевых транзисторах. Уже через 2 года он был модернизирован до версии “Электроники 302“, с дизайном максимально близким к оригиналу и применением громкоговорителя 1ГД-40 вместо 0,5ГД-30, что улучшило верность воспроизведения.
В разное время в магнитофоне применялись различные комплектующие, несколько версий получили японские головки JVC и двигатели SONY.
Итог
Зарю советского магнитофоностроения можно назвать периодом неистового поиска, бессовестного плагиата смелого заимствования и умелых адаптаций западных разработок. Кассетных магнитофонов это касается, возможно, даже больше, чем бобинников. При этом необходимо отметить, что собственные разработки иногда больше подходили пользователям, ибо адаптировались под их требования, и были, как говорят в народе, неубиваемыми. Думаю, не ошибусь, если скажу, что советские инженеры дали новую жизнь устройствам, которые считались устаревшими на западе и смогли эффективно использовать их модернизационный потенциал. Буду традиционно признателен за ваши комментарии. Это далеко не всё, продолжение следует.
