Нас окружает множество предметов, и все они излучают тепловые волны. Да, абсолютно любой, даже если температура поверхности много ниже нуля, это может показаться странным, но это так. И поскольку все предметы излучают тепло, люди захотели его увидеть. Само собой, наши глаза не настолько совершенны и не работают в таком спектре, поэтому был придуман специальный прибор.

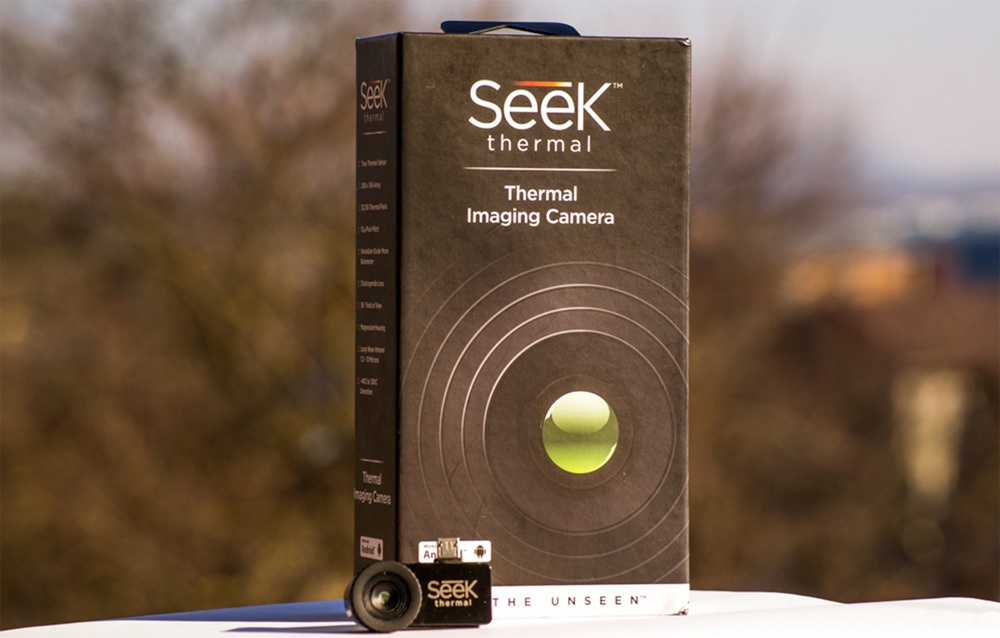

Тепловизор Seek Thermal.
Тепловизор на смартфоне.
Принцип тепловизора прост, специальный датчик улавливает исходящее от объекта тепло и выводит его в виде графика на дисплей устройства.
Принцип работы
Мало того, что все предметы излучают тепло, у них еще и разная интенсивность излучения, и что самое главное – они разнятся по длине тепловой волны. Давайте рассмотрим на конкретном примере, диапазон волн солнечного света приходится на 380 – 740 нанометров. Если показатель ниже 380 – это уже ультрафиолет, а если выше 740, то это так называемое инфракрасное излучение.
Прибор не только отлично видит ИК-излучение, но и может самостоятельно определять длину волны, благодаря чему на экран прибора и выводится температура обследуемой поверхности. И если обычный термометр помогает устанавливать температуру определенной точки, то тепловизор позволяет обследовать весь объект.
Сейчас существуют два варианта обследования поверхностей:
• сканирование плоскости ИК-датчиком;
• использование матрицы с несколькими датчиками последнего поколения.
Теперь о каждом варианте подробнее.
• Первый – не самый удобный, ведь считывание информации займет кучу времени. И это самый главный минус, поскольку не всегда это время есть, но с другой стороны, разрешение получаемой картинки – не ограничено.
• Второй вариант – используя чувствительную матрицу с несколькими ИК-датчиками можно уловить инфракрасное излучение и сфокусировать его через специальную линзу. В этом и суть тепловизора, прибор через несколько датчиков получает информацию, затем ее анализирует и передает на экран.
К сожалению, такое оборудование стоит весьма дорого, самая функциональная матрица, которая доступна гражданскому населению, имеет разрешение 1280х720. Благо, в быту используются более простые версии, более доступные по цене и с разрешением в 384х288.
Внешний вид

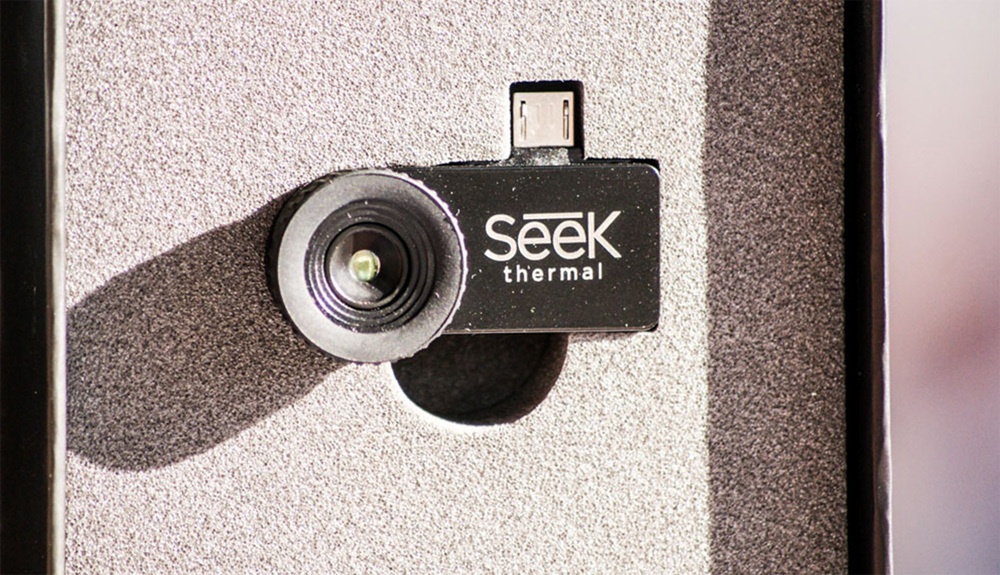

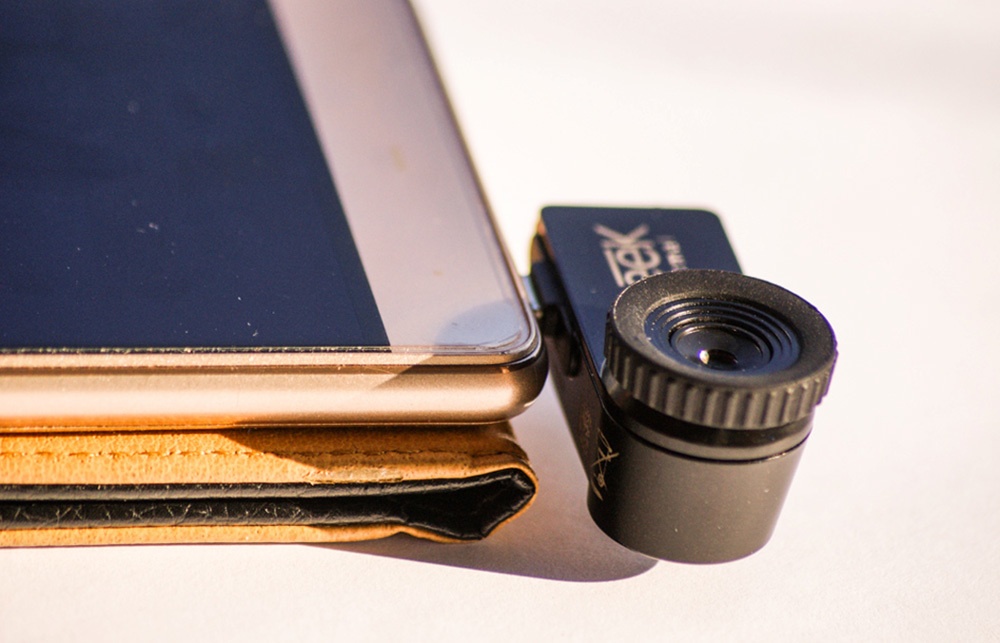

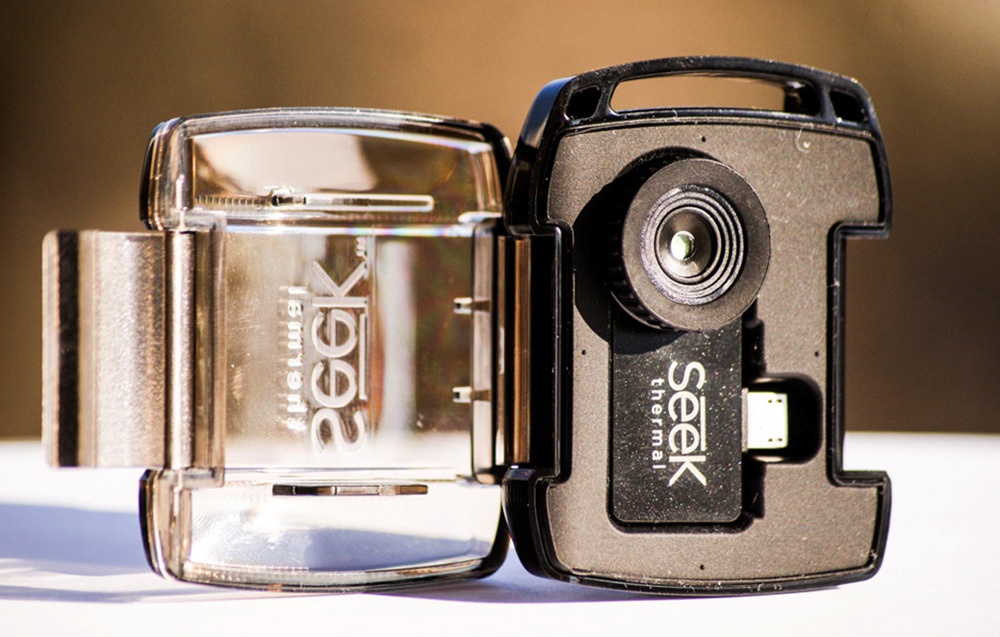

Одна из самых компактных термальных камер, можно использовать вместе с продукцией iOS 7.0 и выше, кроме этого, есть поддержка оперативной системы Android и OTG.
У прибора интуитивно понятное ПО, есть возможность в ручном и автоматическом режиме находить места утечки тепла, вести фотосъемку и видеозапись, а также множество других полезных функций. Комплектация состоит из тепловизора и удобного влагозащищенного кейса.
Многие эксперты сходятся во мнении, что Seek Thermal – топовый тепловизор, как в плане стоимости, так и в плане качества.
Устройство оснащено профессиональным ИК сенсором на 32 тысячи пикселей – лучшие показатели среди всех мобильных вариантов. Линзы из халькогенидов и микроболометр VOx дают возможность определять ИК-излучение, и фиксировать температуры плоскостей от -40 до +330 градусов. Существуют две версии, одна подходит для устройств на базе iOS, а вторая для Android. Магниевый корпус камеры отвечает за защиту тепловизора. Кроме этого, в комплекте имеется специальный чехол, в котором комфортно перевозить прибор.
Мне досталась версия для Android.

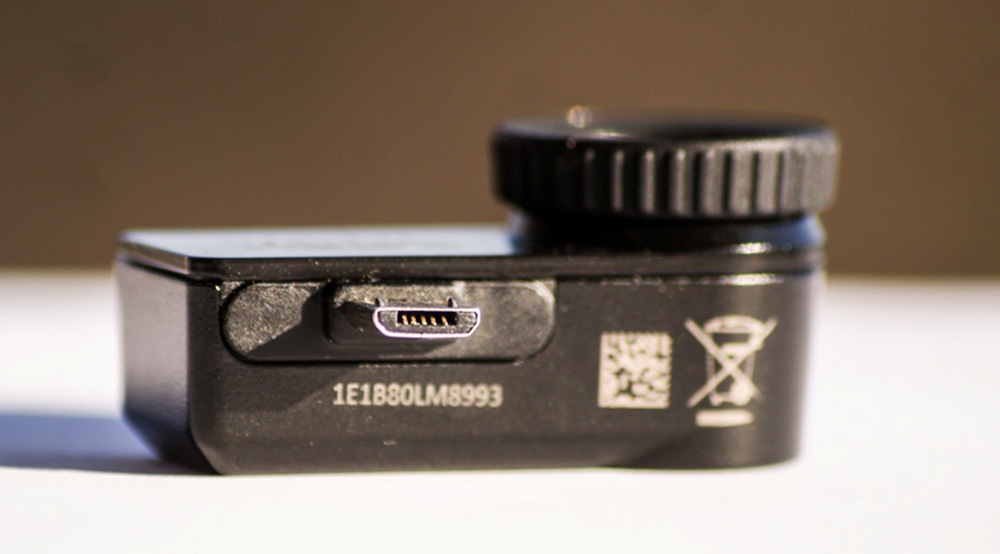

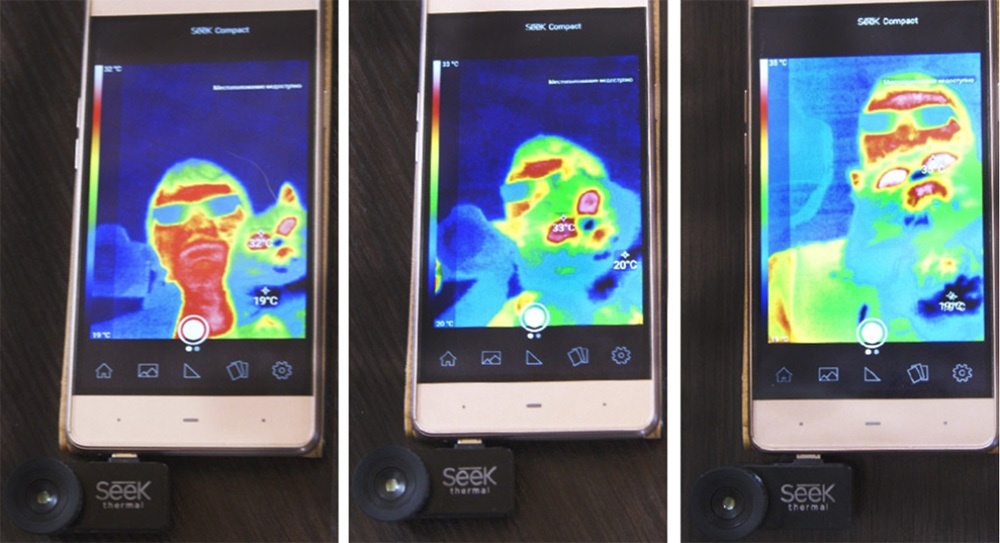

Незначительный минус тепловизора: не у всех телефонов разъем USB расположен удобно. У меня тепловизор при подключении смотрел как фронтальная камера. Проблему можно решить кабелем- удлинителем USB (OTG). Я спаял из старого кабеля простой удлиннитель. Надеюсь, производитель в будущем оснастит модели поворотным разъемом. С iPhone такой проблемы нет. Если вы приобрели Seek Thermal, то вам нужно скачать из магазина специальное приложение для работы с ним. Кроме этого, ПО позволяет вести видеозапись, показывать температуру на фото, выводить на экран термальные показатели. Приложение бесплатно распространяется в AppStore и Google Play.
Удобный кейс для прибора. Можно повесить на связку ключей.
— температура от -40°C до +330°C;
— 36° угол обзора;
— дальность обнаружения до 250 метров;
— автоматическое нахождение самой горячей и холодной точек;
— цветная подсветка в выбранном диапазоне температуры;
— моментальная готовность и лёгкость в работе;
— съёмка фото и видео;
— компактность, удобство пользования одной рукой;
— оксид-ванадиевый микроболометр;
— 12μ шаг пикселя;
— хладогенная линза;
— длинноволновый диапазон 7.2 — 13 микрон.
Палитра

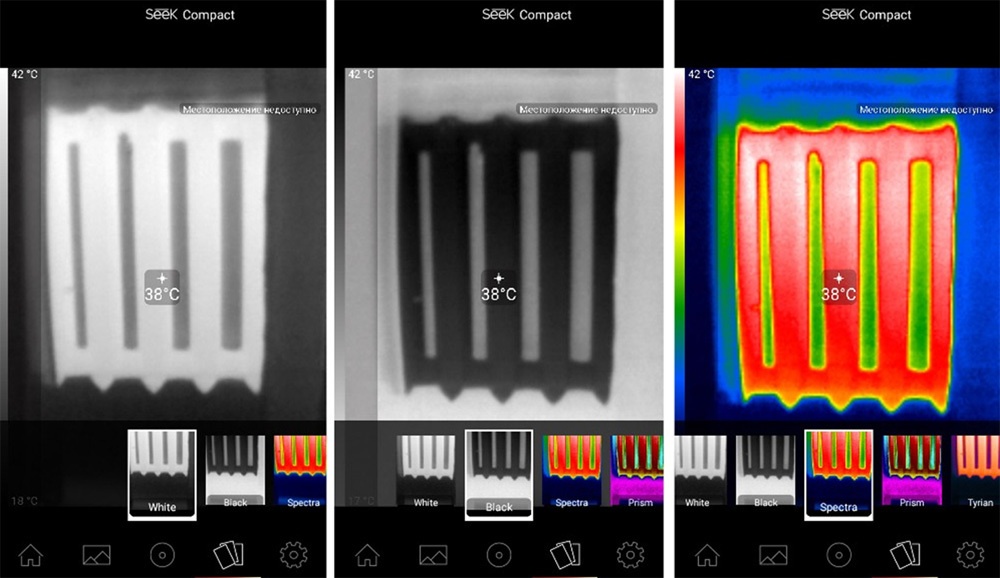

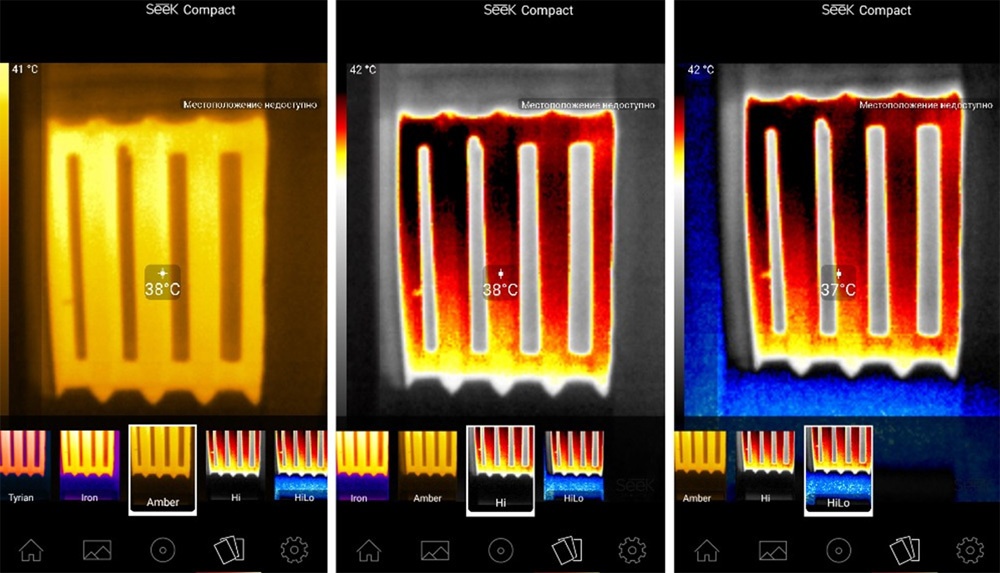

Приложение в смартфоне позволяет увидеть тепло и холод в 9-ти различных режимах.
Белый, черный, спектр.
Призма, пурпурный, железный.
Янтарный, высокий, высокий и холодный.
Режимы работы
В тепловизоре для удобной работы есть несколько режимов.
1. Режим с указанием температуры по центру.
2. Режим показывает самое низкое и высокое значение на картинке.
3. Режим без указания температуры.
4. Режим без указания точек температуры, но с подробным цветовым градиентом температуры.

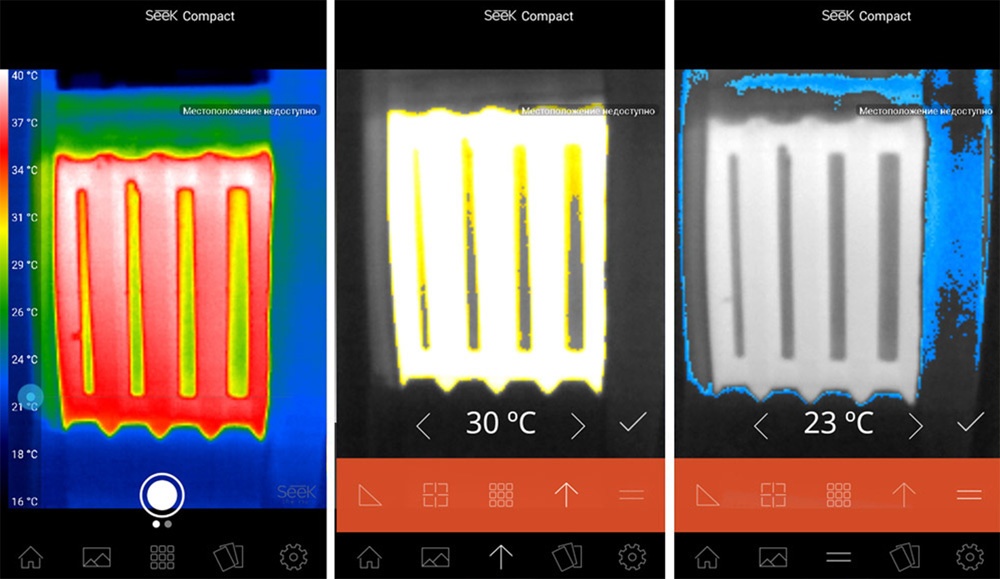

5. Режимы отображение температурного порога, все что выше, ниже или равно введенному значению.
Тестирование
Представьте себе, у вас в доме где-то сквозняк или постоянно холодно в комнате. Что это? Забитая батарея, щели в стене? Или в раковине образовался засор, и как его найти? Давайте посмотрим, что можно увидеть с помощью этого прибора. Начнем с простейшего примера. Тренируемся на кошках.

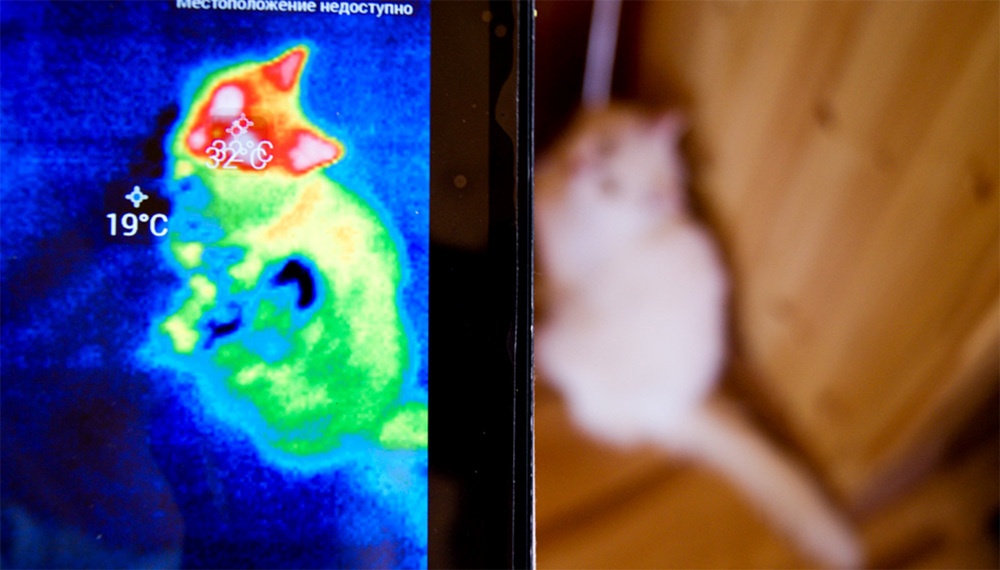

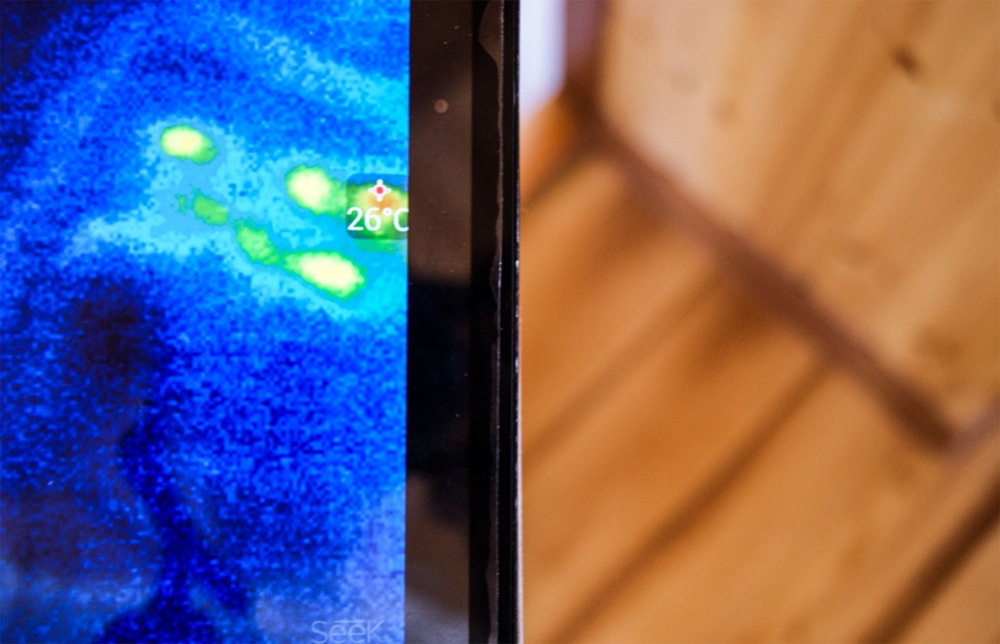

Возьмем одного подопытного кота и посмотрим чего он тут наследил. Все мы оставляем следы. И не просто абы какие, а самые настоящие тепловые.
Подключаем к планшету. Наводим на котика. Хочет выйти из комнаты. Выпускаем.
Ого, там где котик сидел остались его тепловые следы. Тепловизор работает.
Автомобиль
Тепловизор можно использовать для диагностики печки, подогрева сидений и зеркал.
1. Горячий воздух из диффузоров отопителя (43 °C).
2. Подогрев сидения (22 °C).
3. Подогрев зеркал (красный цвет — тепло 5 °C).
На тепловизоре можно увидеть распределение тепла от двигателя.

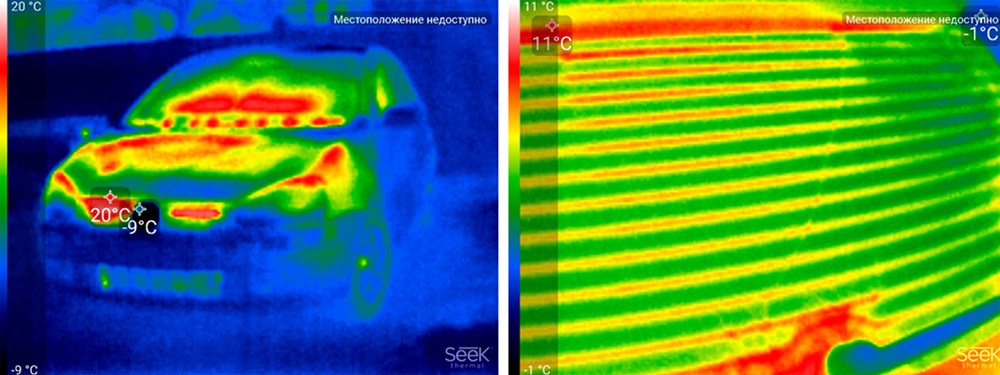

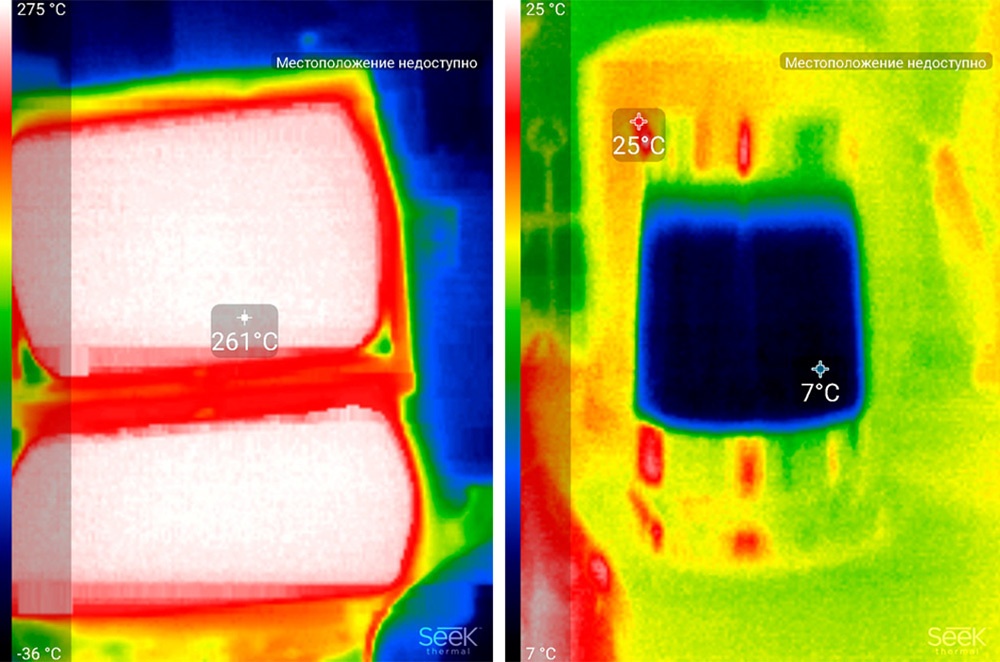

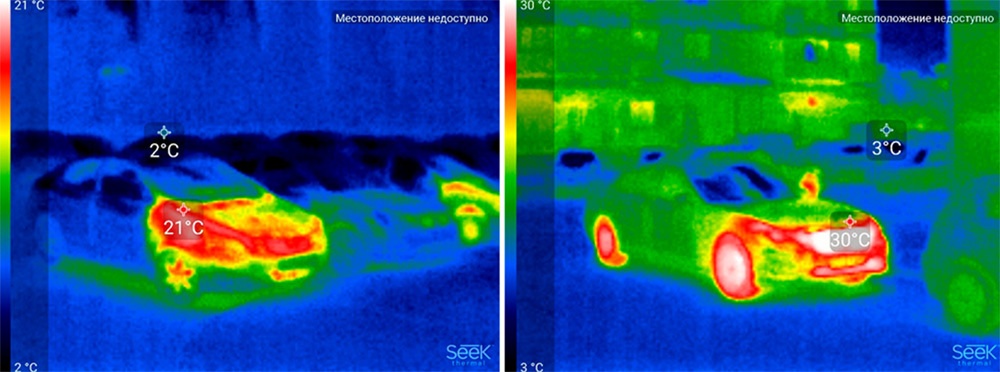

А так издалека выглядит автомобиль с работающим двигателем. Обогрев заднего стекла, работает отлично. Чтобы подробнее увидеть, можно установить пороговое значение в 11 °C.
Самое интересное, буквально в темноте на парковке можно увидеть автомобили, которые приехали недавно и еще не успели остыть. На правой фотографии показан автомобиль, который приехал 5 минут назад.
Банкомат и следы
Сейчас в интернет-сообществах активно обсуждают, можно ли узнать пин-код у стоящего впереди вас человека.
Теоретически можно. А практически, только если на улице низкая температура и человек вводит пин-код не спеша.

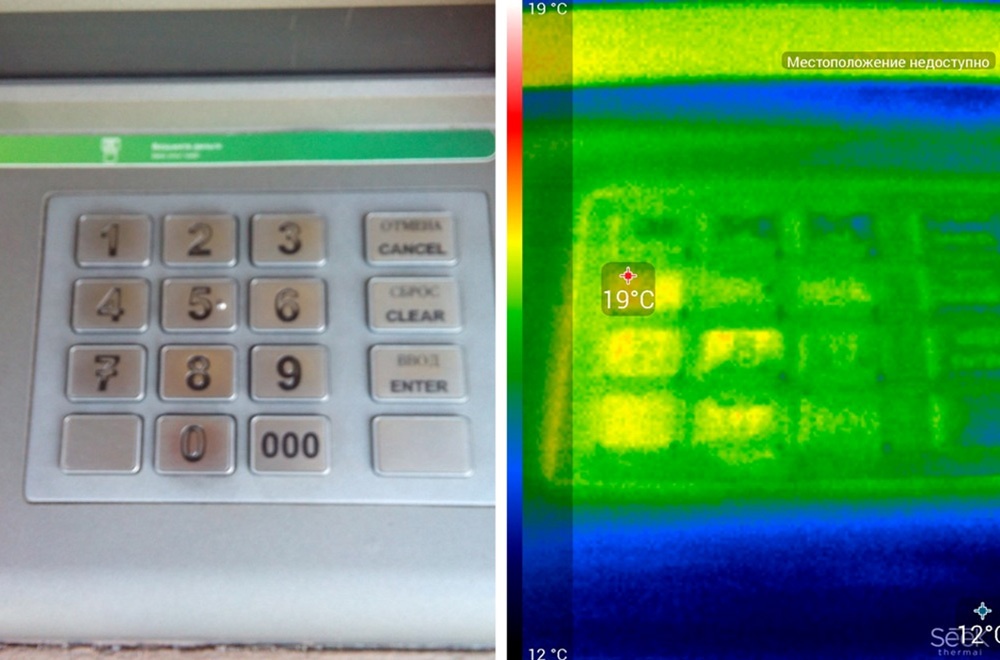

Остаются еле заметные следы на клавиатуре. Комбинация — 4780. Красные цвет на кнопках и есть следы от нажатия. Но спустя полминуты, кнопки остывают и уже ничего не видно. Это не сработает, если на улице тепло, следы будут практически неразличимы. А что там с телефонами, можно узнать, например графический ключ владельца?

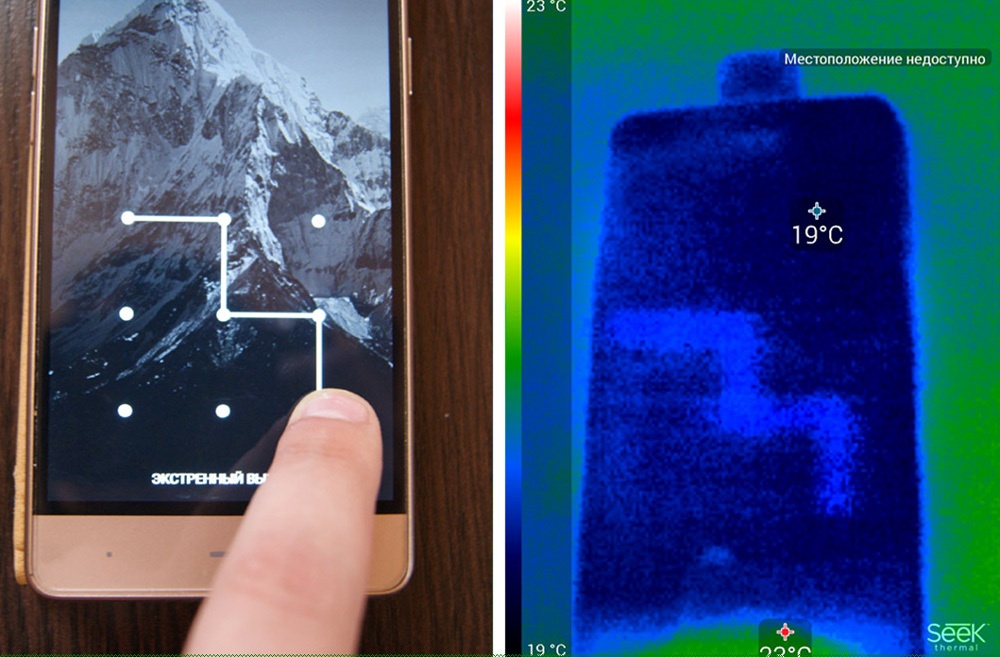

Опять же, это сработает если ваш телефон был достаточное время на холоде и не успел нагреться. Руки так же должны быть в тепле, иначе след не различить. Холодные руки так же ничего не покажут. Проходит минута, телефон нагрелся и уже ничего не видно. К тому же, телефон отражает тепло, и я вижу себя, планшет и тепловизор. Занятие это кропотливое и требует немедленного реагирования, пока след не простыл.
Использование в быту

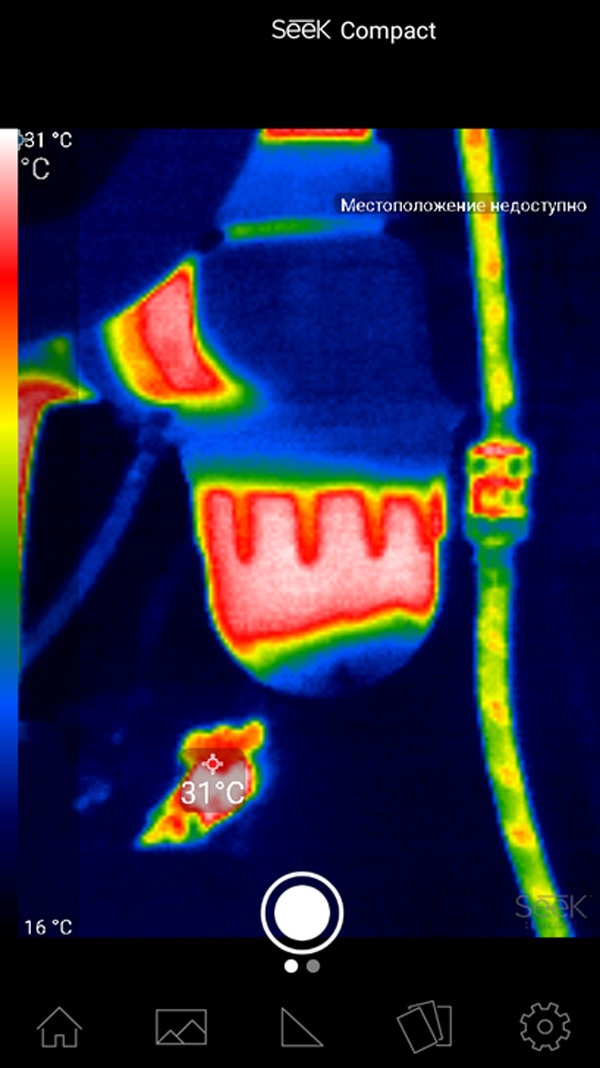

Что тут можно увидеть интересного. Допустим, у вас засорилась раковина, лень разбирать всю конструкцию. Включаем тепловизор, подаем горячую воду и исследуем на предмет засора в сифоне. В нижней части явно что-то не то.
Теперь можно разбирать.
Тепловизор отлично показывает степень нагрева гриля или чайник с холодной водой.

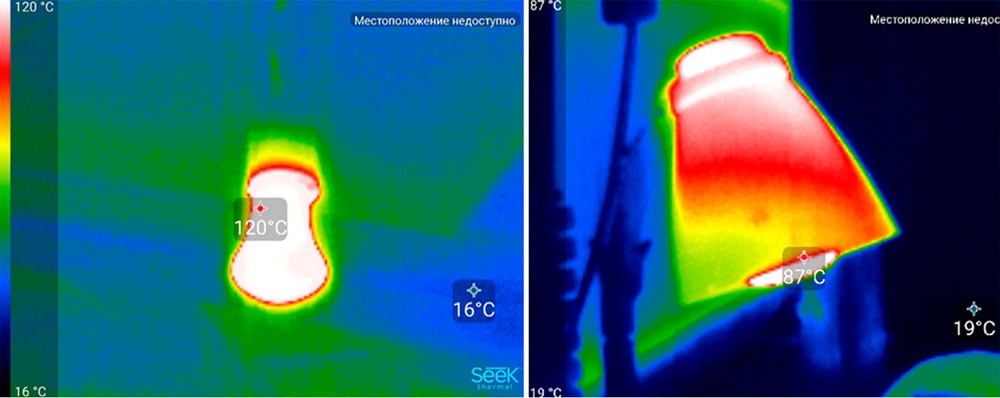

Лампочка накаливания слева и светодиодная справа.
Приоткрыл врата в ад дверцу холодильника. Здесь можно увидеть, как работает подогрев резинки по краям дверцы.

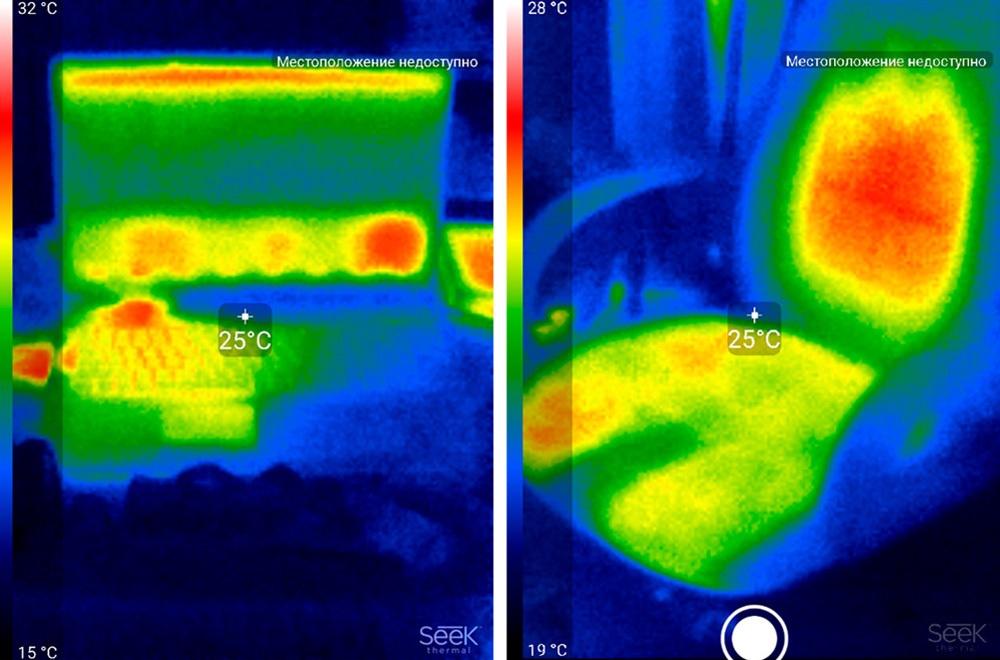

Ноутбук, видно горячие места. Стул, после того, как с него встал человек. Чётко видно тепловой след.
Потери тепла в зданиях
А теперь самая практичная часть обзора: потери тепла зданий. Бывает построишь дом или купишь у кого-то, а в комнате холодно.
Может стена тонкая или где то есть щели? Попробуем тепловизором поискать места, куда уходит тепло.

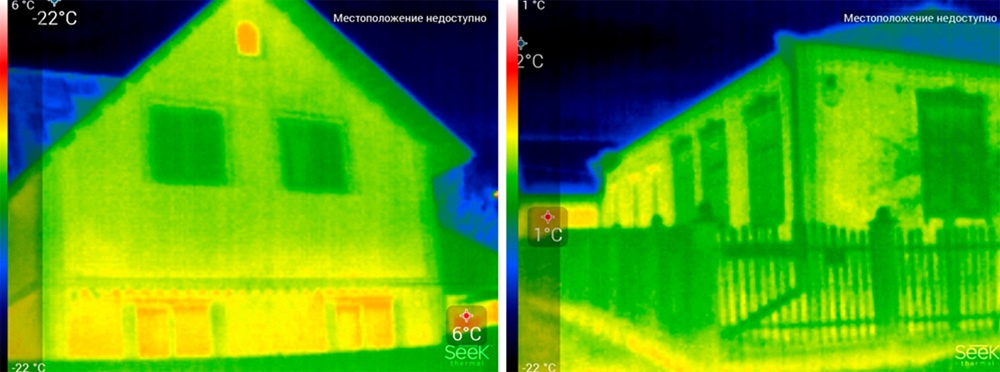

Слева в доме видно под окном место, где стоит батарея. Справа видна дымовая труба в стене.

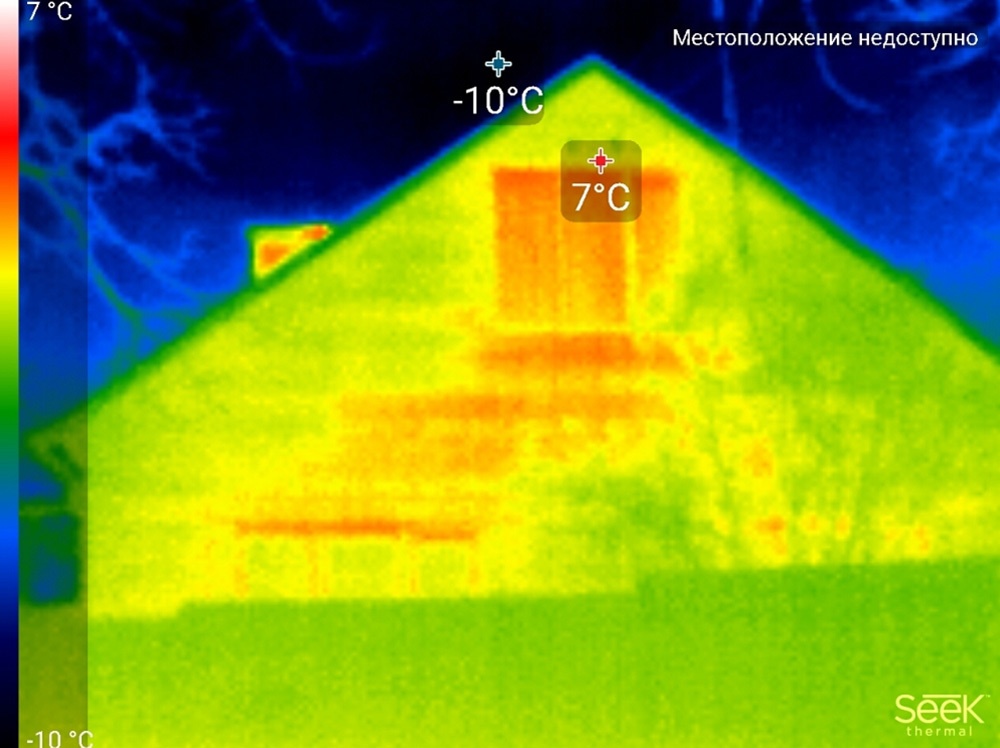

В этом доме появились какие тепловые пятная в перекрытии. Возможно, здесь подходит близко труба отопления и где-то есть щели на улицу.

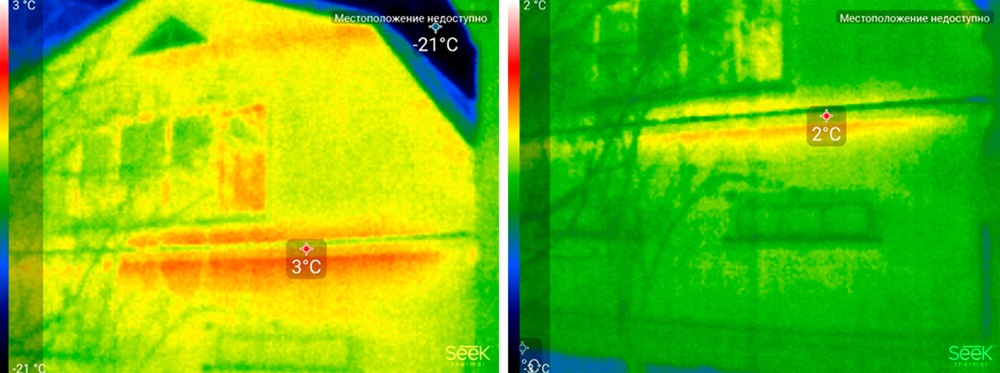

Второй дом, который топит улицу, также имеет странные пятна. Дом из блоков, видно как тепло распределяется с нижнего этажа. Место, где расположена батарея так видно. Снято на расстоянии 20 метров.
Трубы в частных домах и места с радиаторами, которые видно практически через стенку.

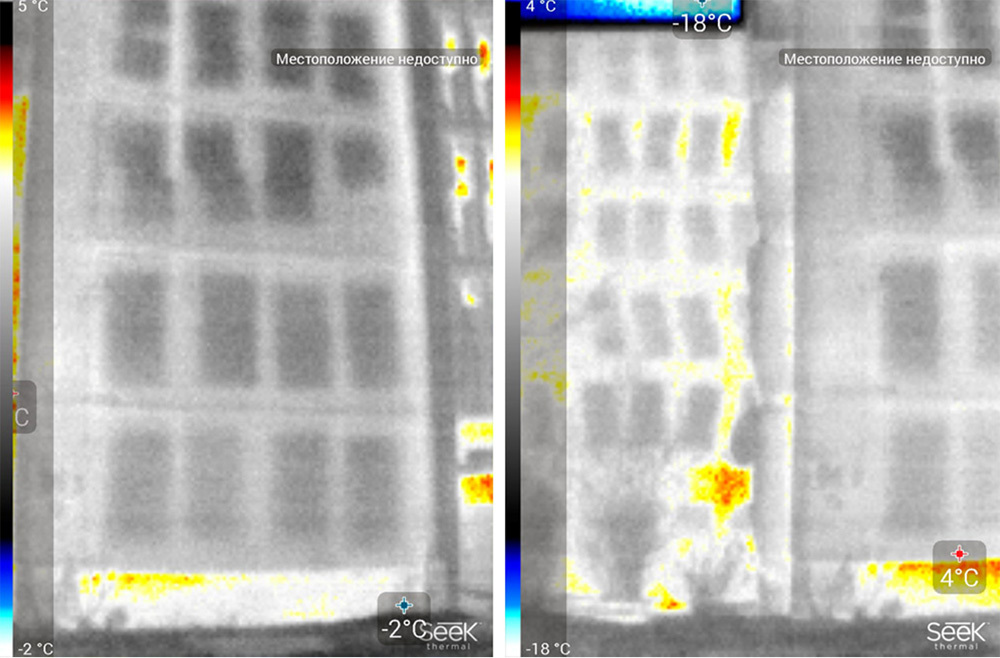

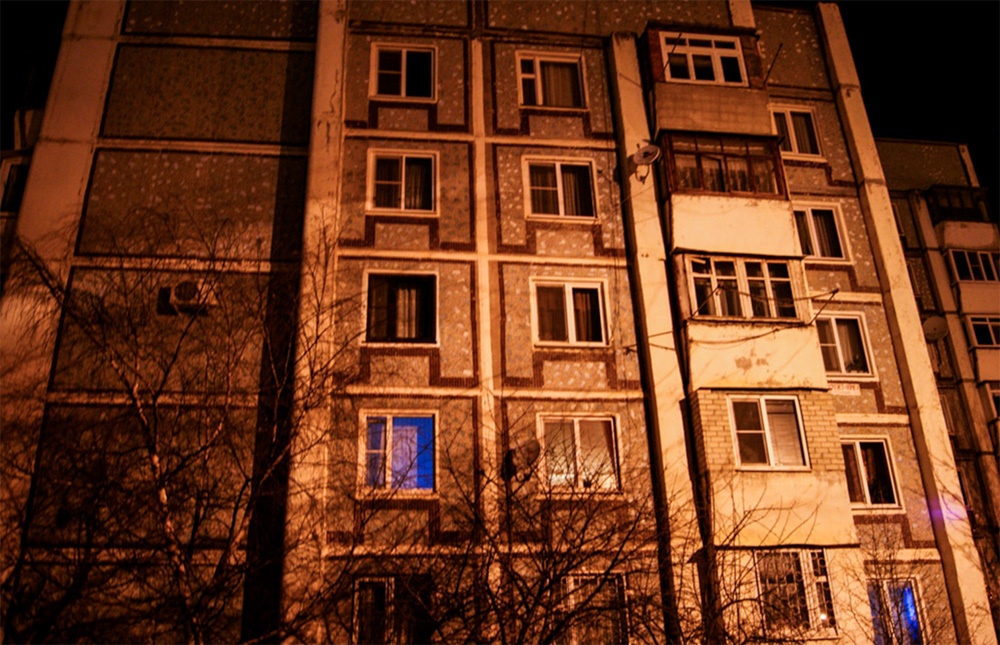

Панельные дома. Постройки 90-х годов. Они должны дышать теплом.
Так и есть. Вот «белые огоньки» в окнах — это тепло из форточек, а теперь сравните из щелей в стыках панелей, в районе балкона.
Гладкая стена в тепловизоре видна как сетка.
А это уже кирпичный дом. Здесь все, более-менее, закрыто. Тепло выходит в районе балконов.
Теплотрасса с открытыми участками на улице.

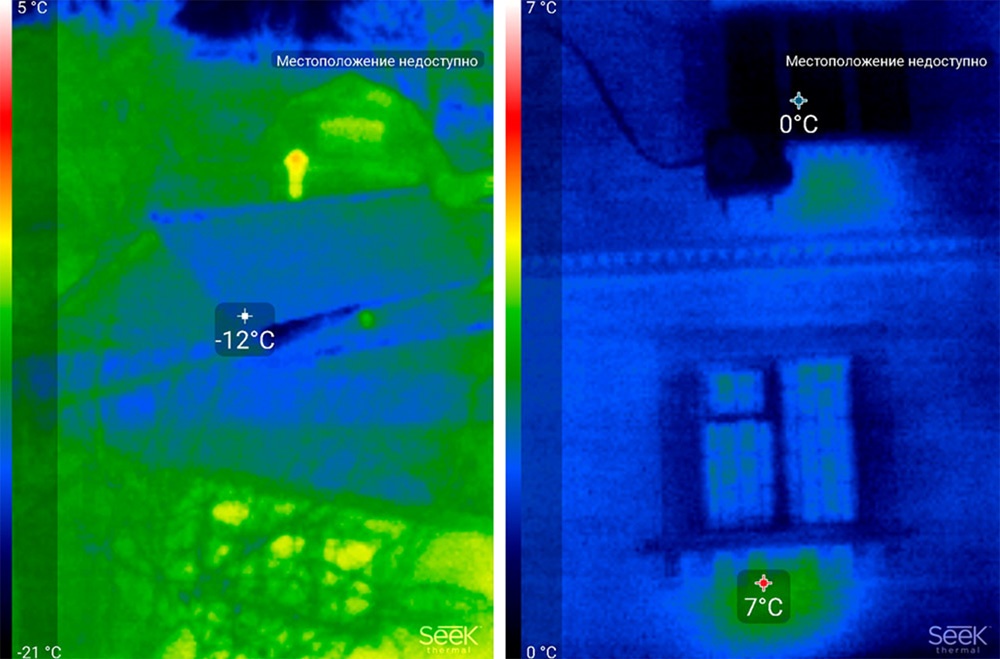

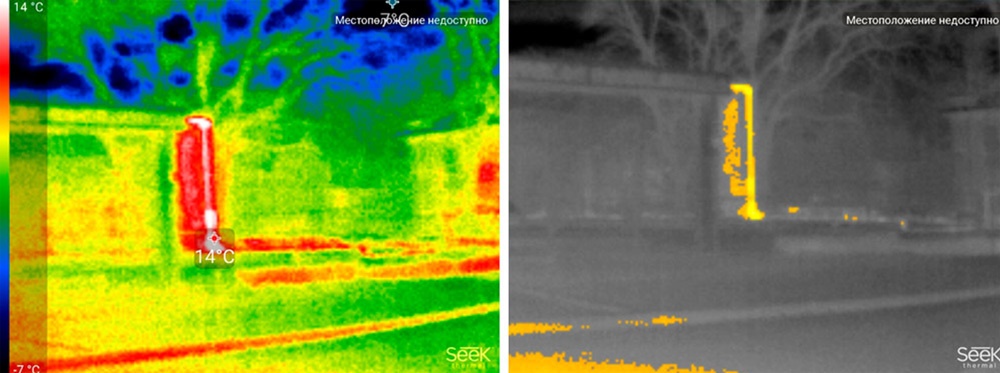

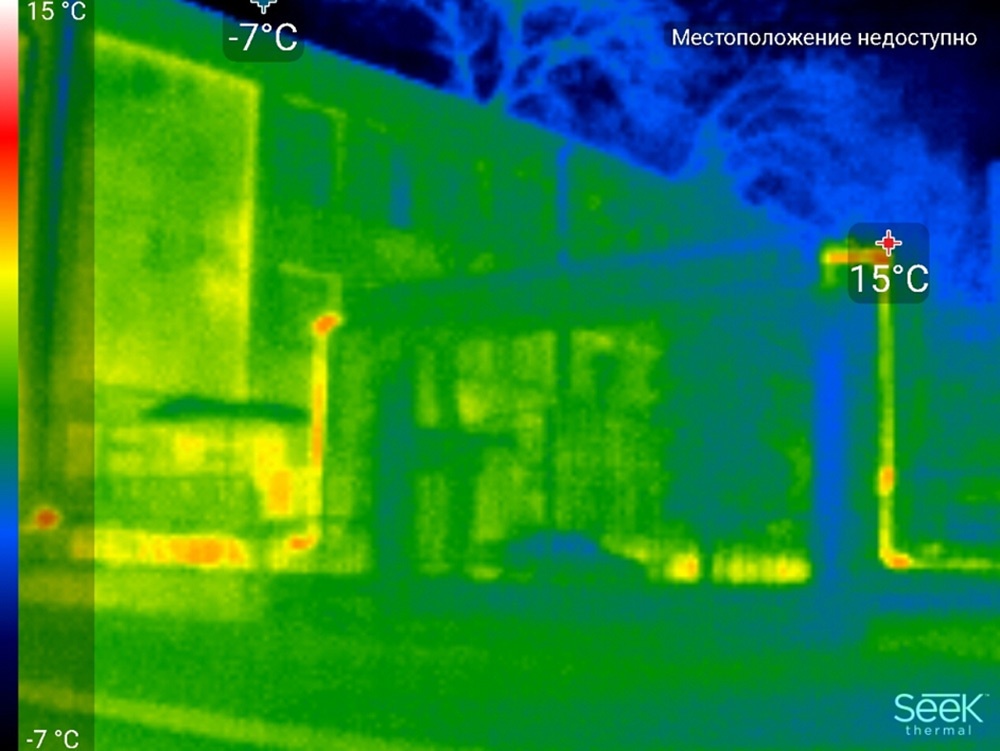

Местная теплосеть топит улицу. Там где стоит теплоизоляция ничего не видно, зато где плохо изолированная труба (отсекаем на отметке 14 °C) видно отчетливо. контур.
Огонь
Предел измерений отлично видно на огне.

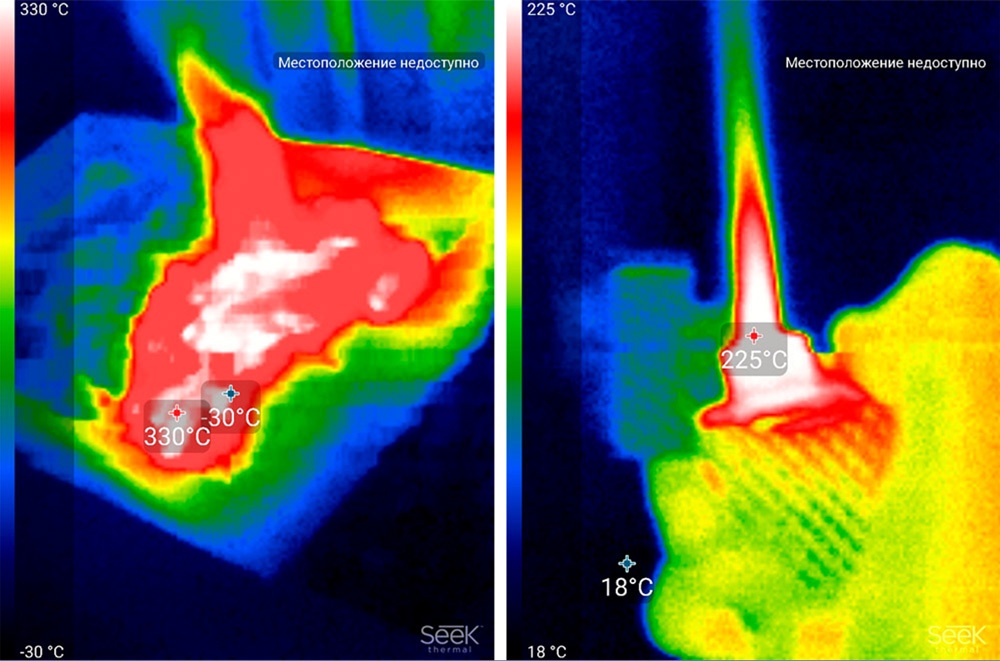

Температура 330°C – это максимум, который может увидеть тепловизор. Фото костра и зажигалки.
Люди

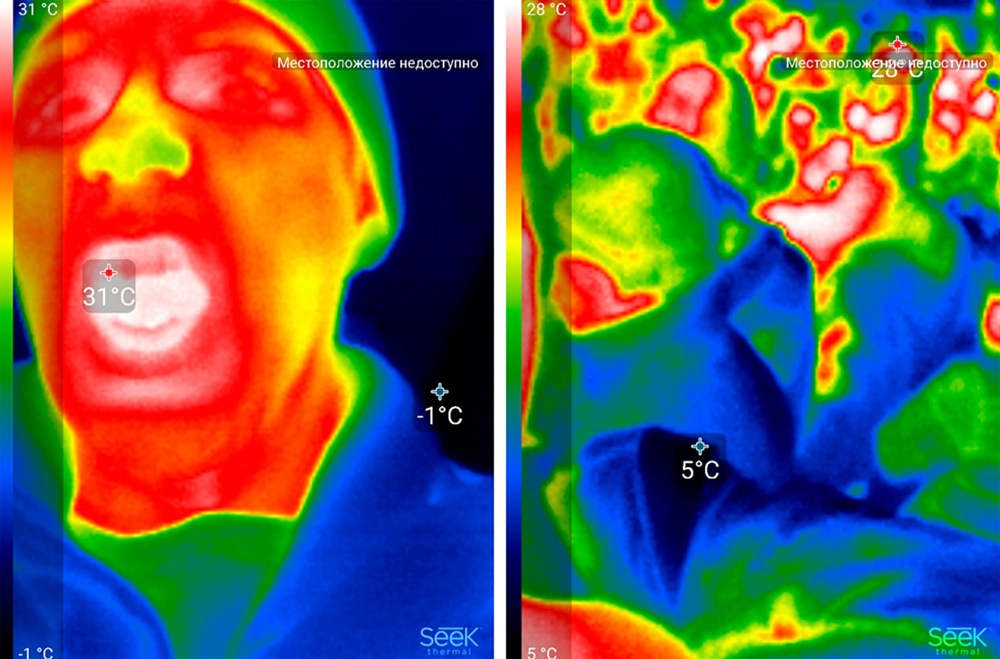

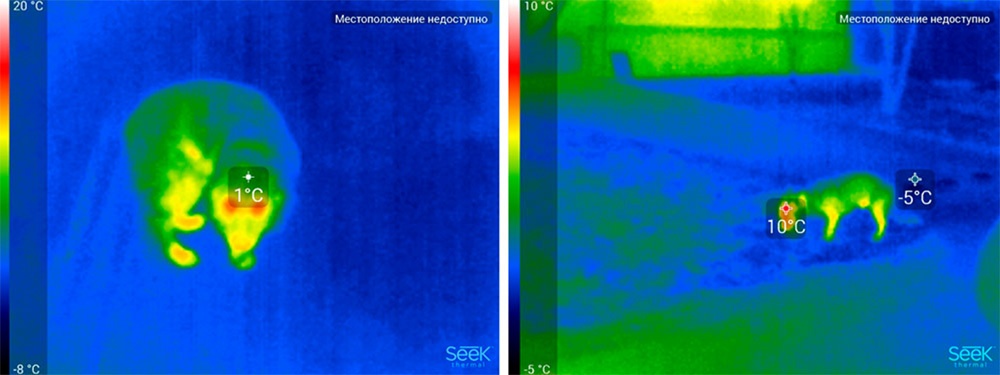

Человек выдыхает теплый воздух, группа людей на улице.
Животные

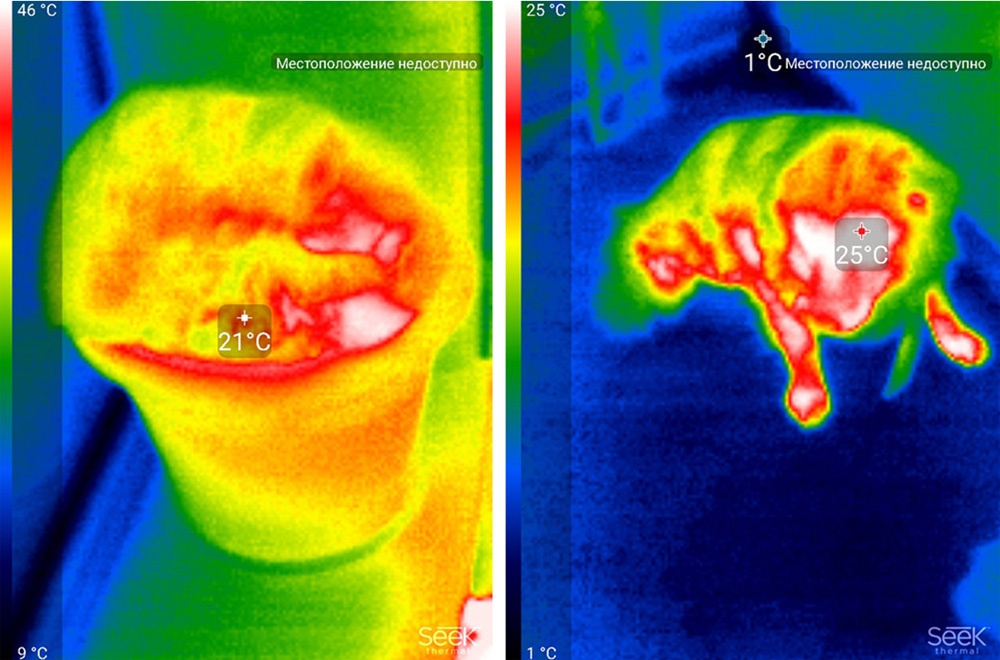

Кот в горшке и собака на улице.

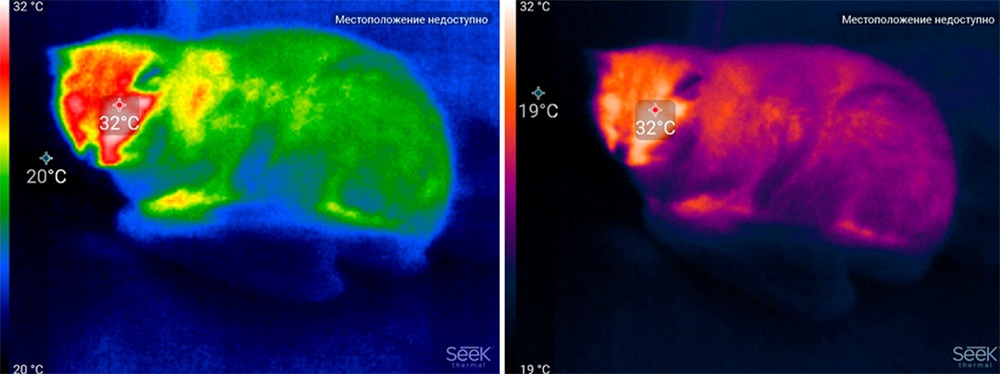

Кот на тапках. Самое холодное место у него — нос.
Найдены в полной темноте. Собаки ночью.
Радиаторы отопления
Итак, что делать, если подозрения в теплопотерях упали на радиаторы отопления? Надо их тщательно изучить. Попросили осмотреть дом.

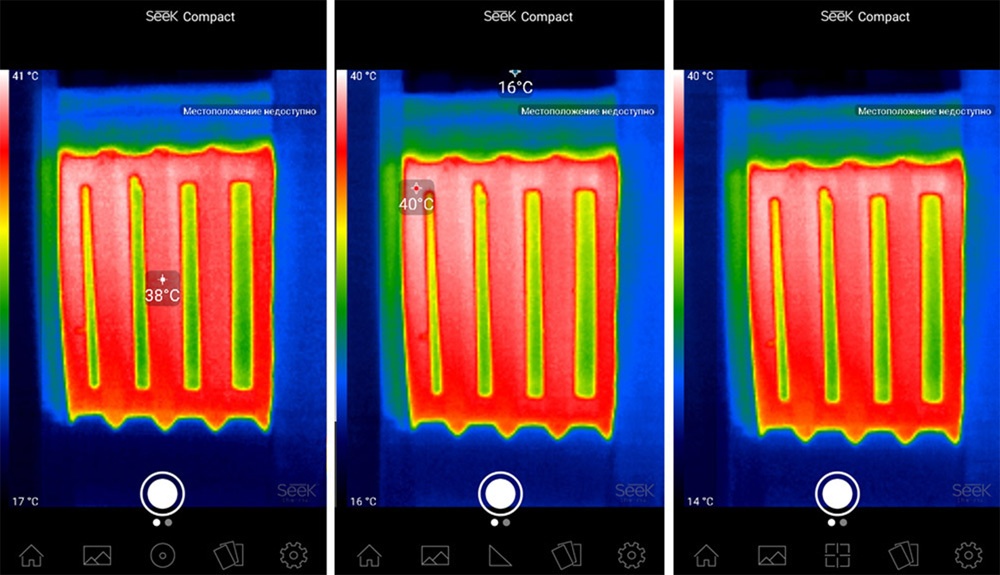

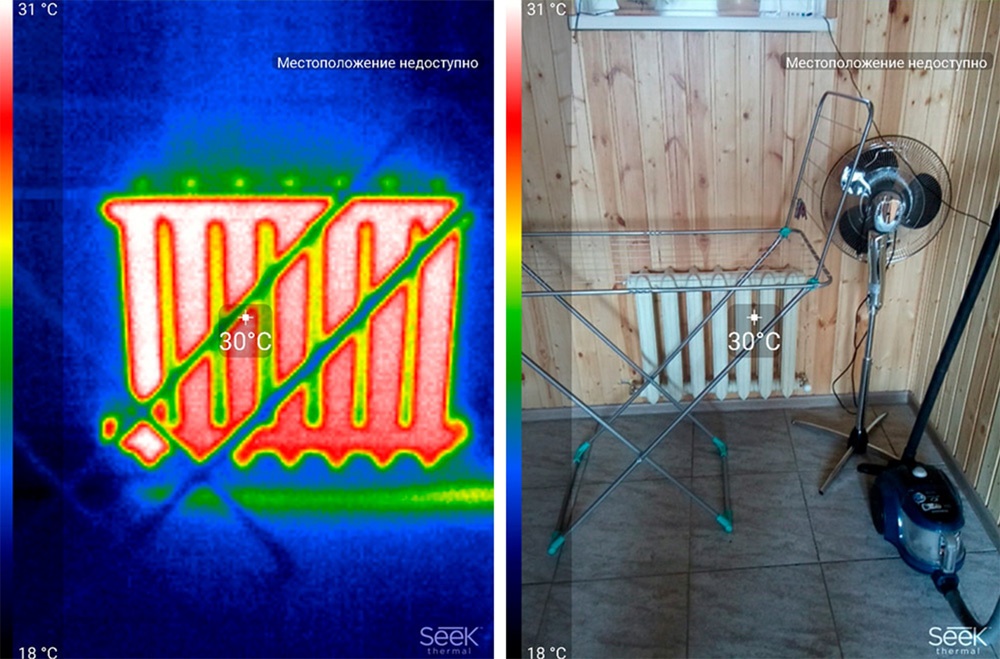

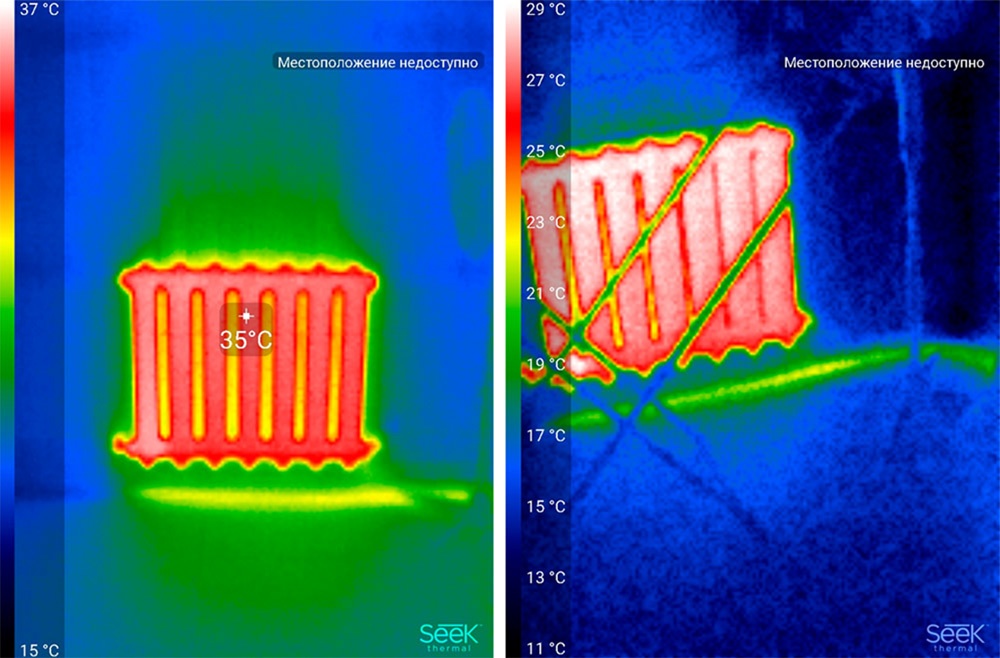

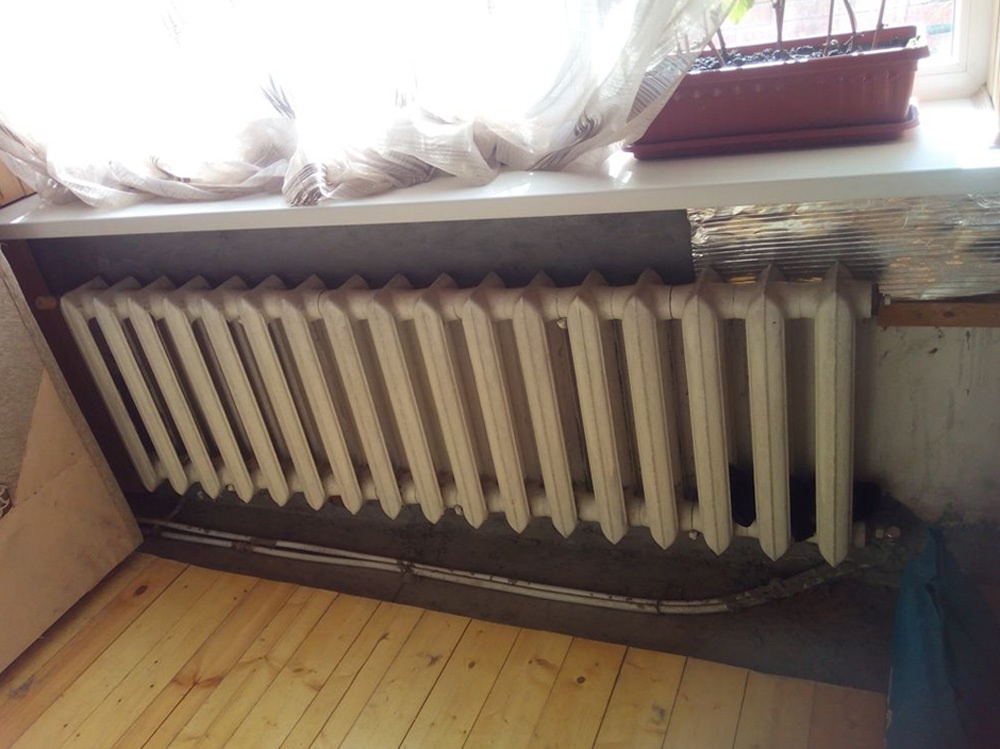

Например, вот 100% рабочий радиатор с котом в горшке. Тепло распределяется равномерно.

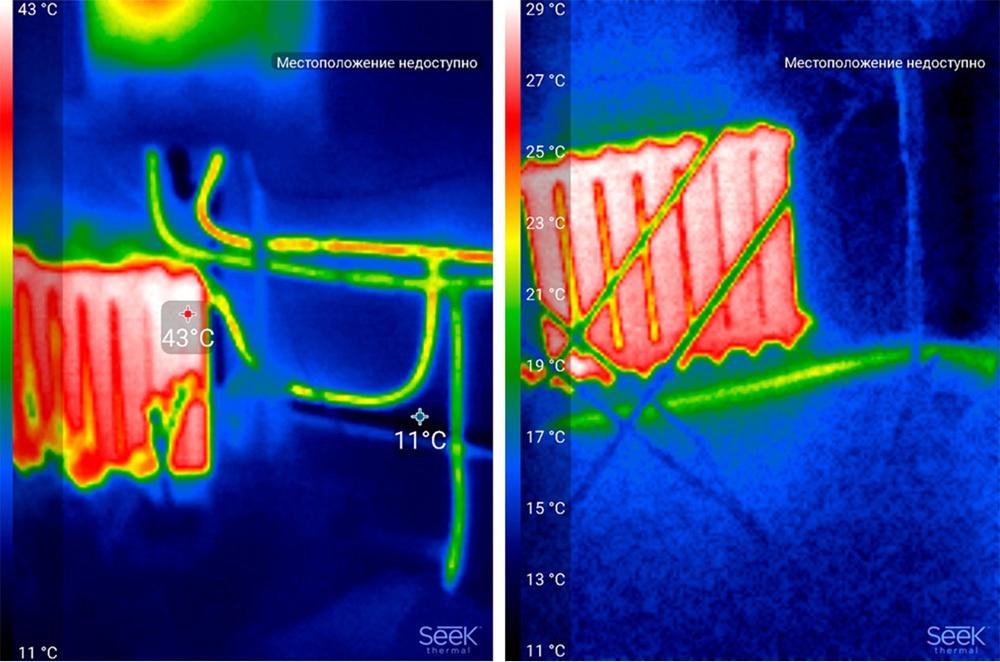

1. Радиатор в подвале.

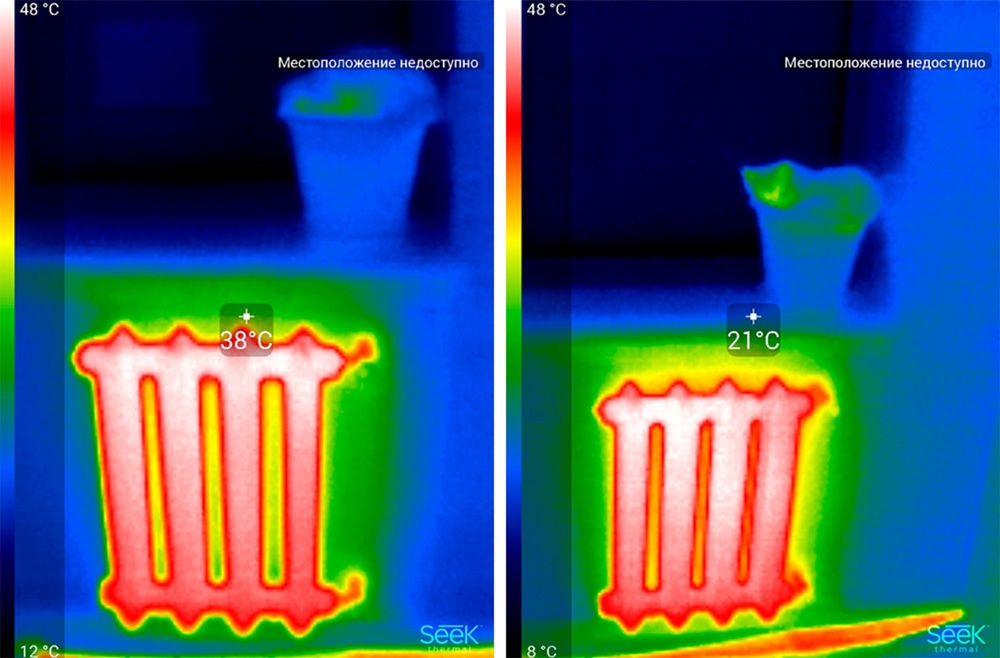

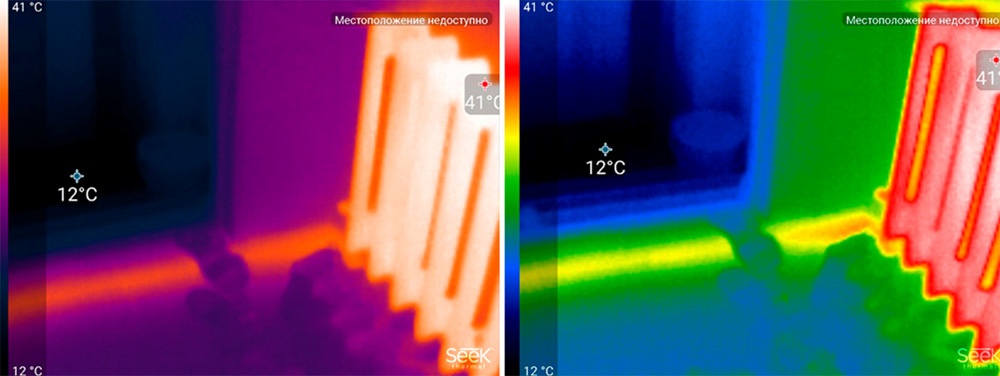

2. Радиатор в комнате, внизу видно тепло от спрятанных труб в полу.
Батарея рабочая.
Если на пути встречается холодный объект, то картинка немного другая.
В коридоре батареи так же в порядке.

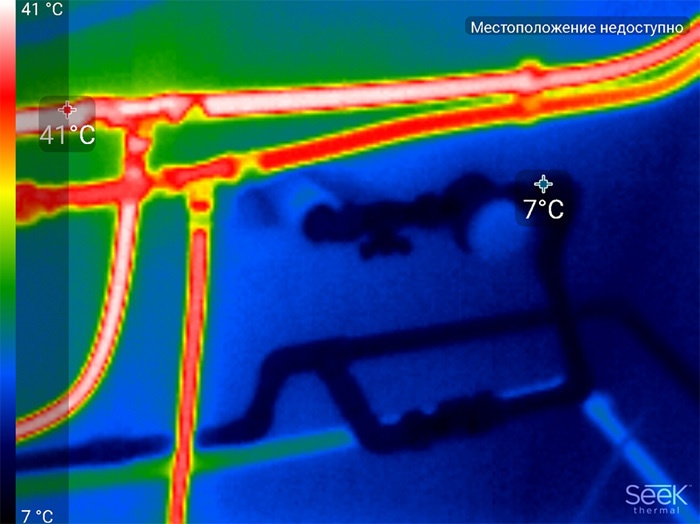

Система труб отопления и водопровода.

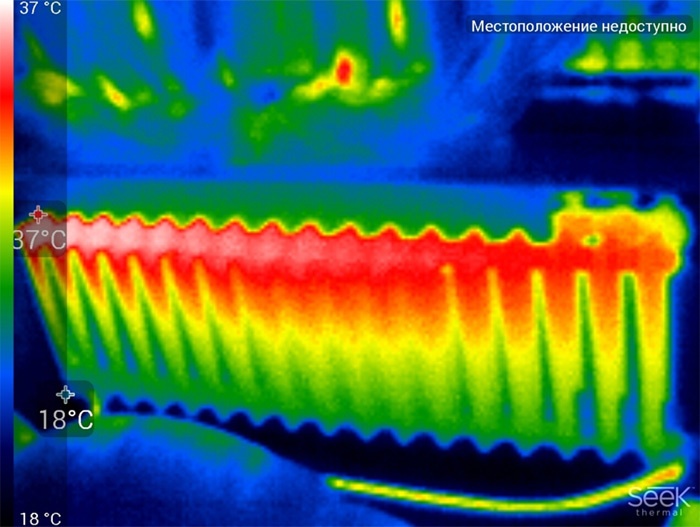

И вот мы нашли проблемный участок. Верхняя часть батареи выдавала около 40 градусов, а нижняя практически остыла. Трубы, подходящие к радиатору, имели достаточно высокую температуру.
Что это засор? Или ошибка монтажа? Наверное, придется снимать и ремонтировать. Хорошо, что еще не закрыли панелями.
Проводка

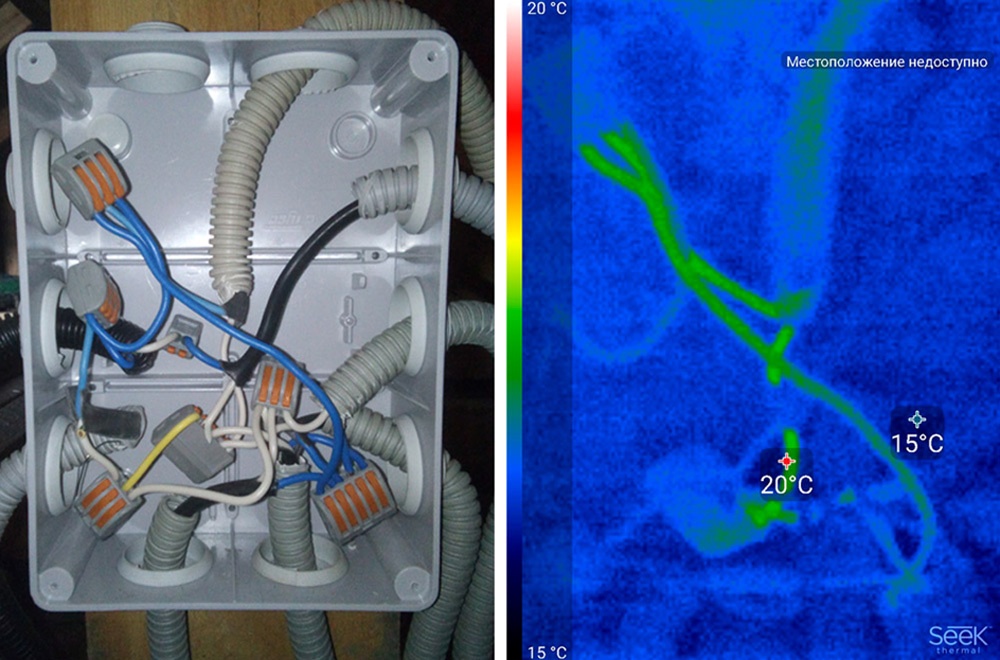

В другом доме попросили проверить качество проводки в монтажных коробках.
Включаем утюг, свет, холодильник и смотрим. Фазный провод нагрелся, но что такое 25°C под 2-х киловаттной нагрузкой? Практически ничего.
В центральной коробке так же ничего экстремального. В течение 5-ти минут температура не изменилась.
Провода до включения приборов и после.
Следы
Следы есть у всех, у кота, человека, да у всех теплокровных млекопитающих есть следы.

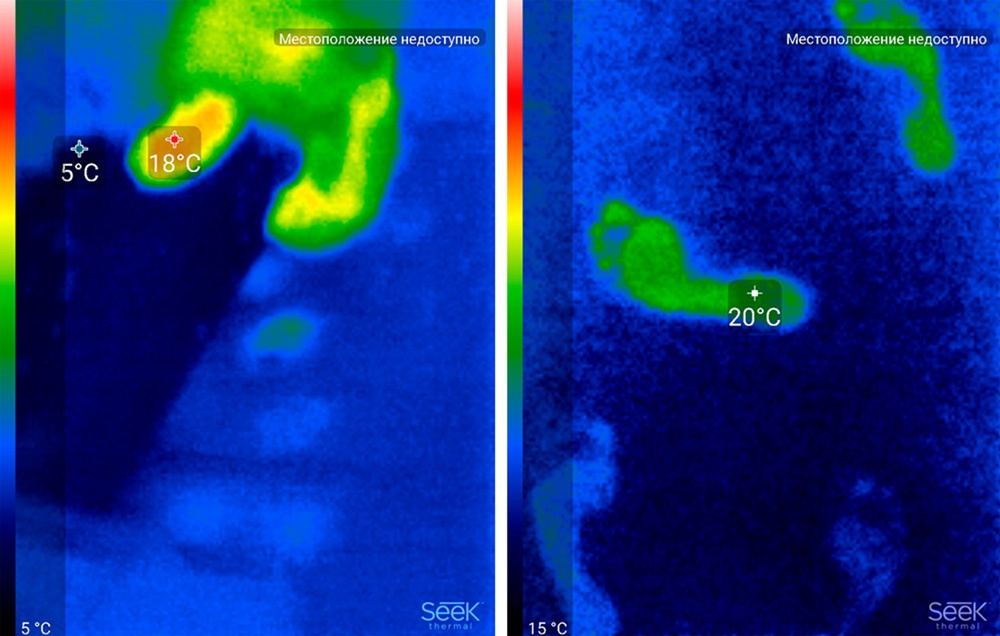

1. Кот прошёл.
2. Человек прошёл.

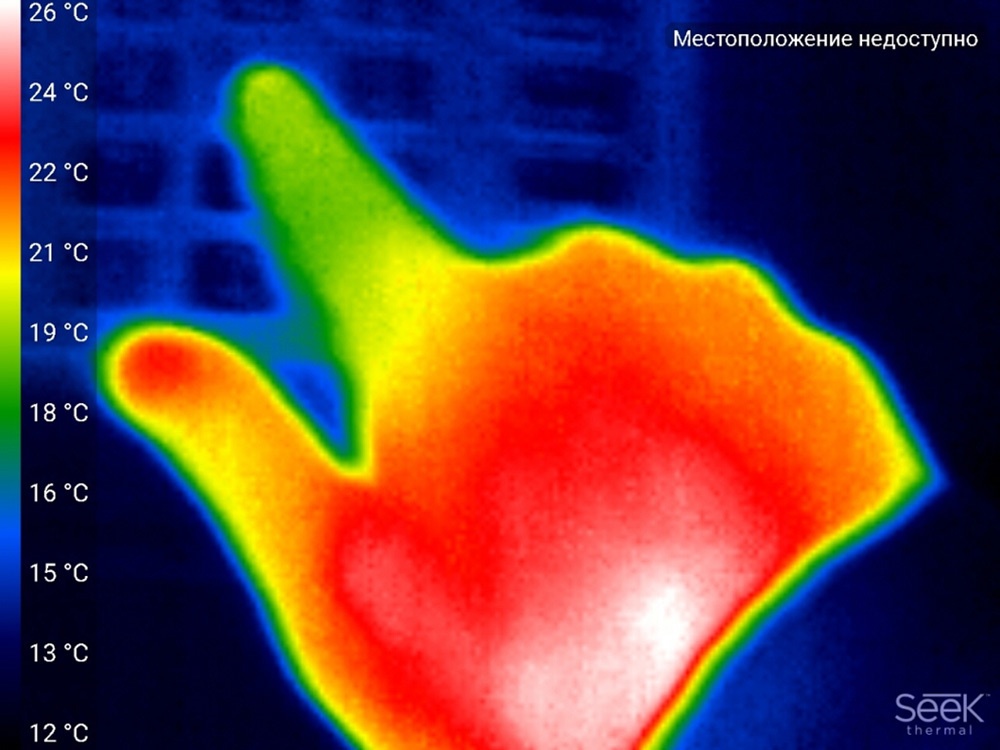

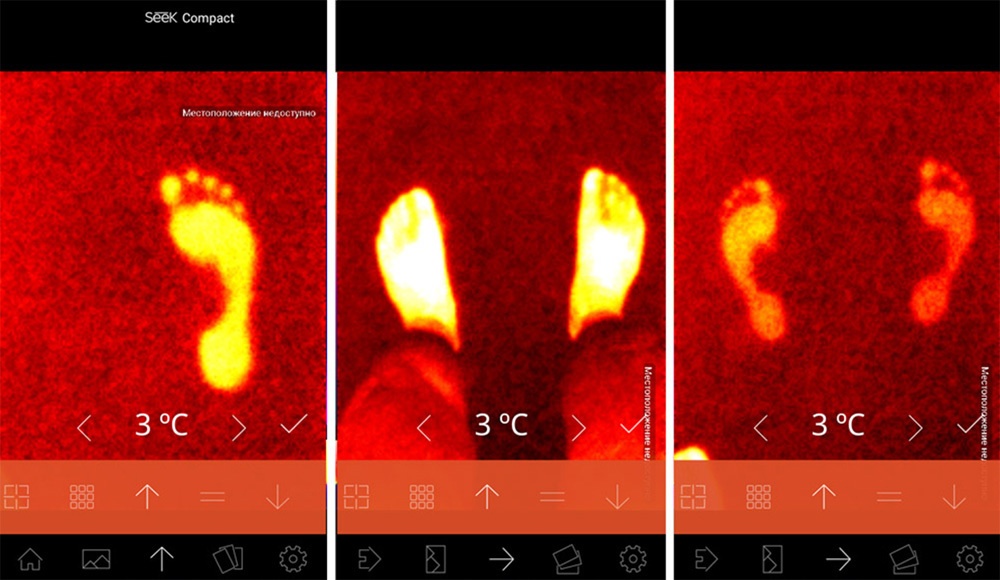

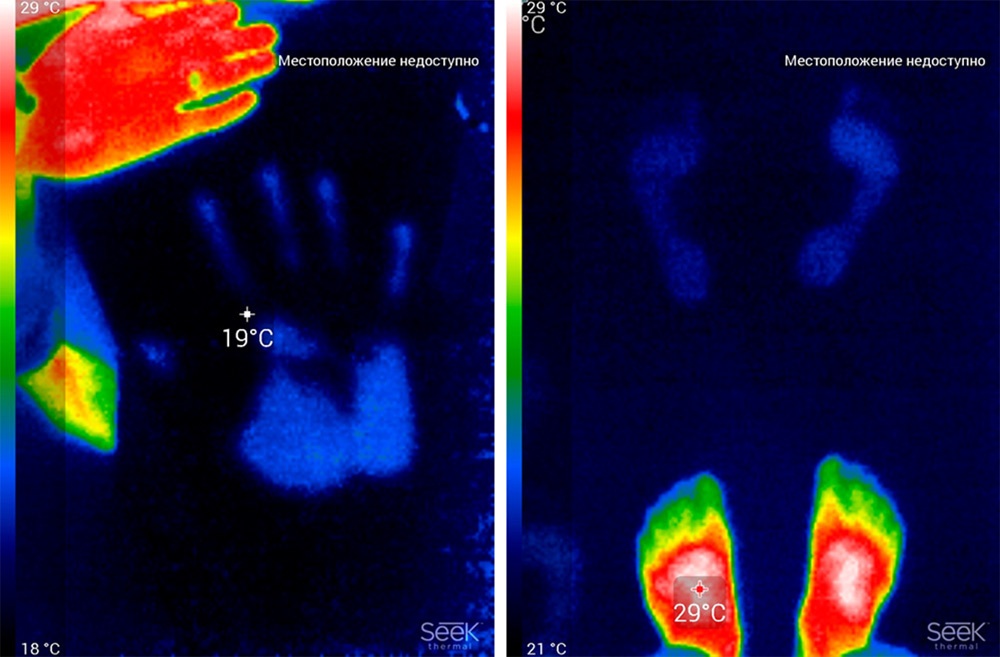

1. Отпечаток на стекле.
2. Отпечатки ног.
Более яркая картинка. По отпечаткам можно запросто диагностировать плоскостопие.
Итоги
Тепловизор Seek Thermal — это удивительный прибор. Стоимость такого прибора составляет 25900 рублей. Сейчас не нужно платить сотни тысяч рублей за такой прибор. Карманный вариант вполне пригоден для бытовых задач.
