Вчера я побывал в МАИ на кафедре 307, о которой рассказывал летом. Среди множества современного оборудования там есть система рентгеновского контроля Nordson DAGE XD7600NT Ruby. Фактически, это 3D-рентген с функцией программного томографа, имеющий сверхвысокое разрешение и позволяющий распознавать объекты, размером 250 нм. У меня с собой оказались филаментные лампочки и мы посмотрели, что у них внутри.

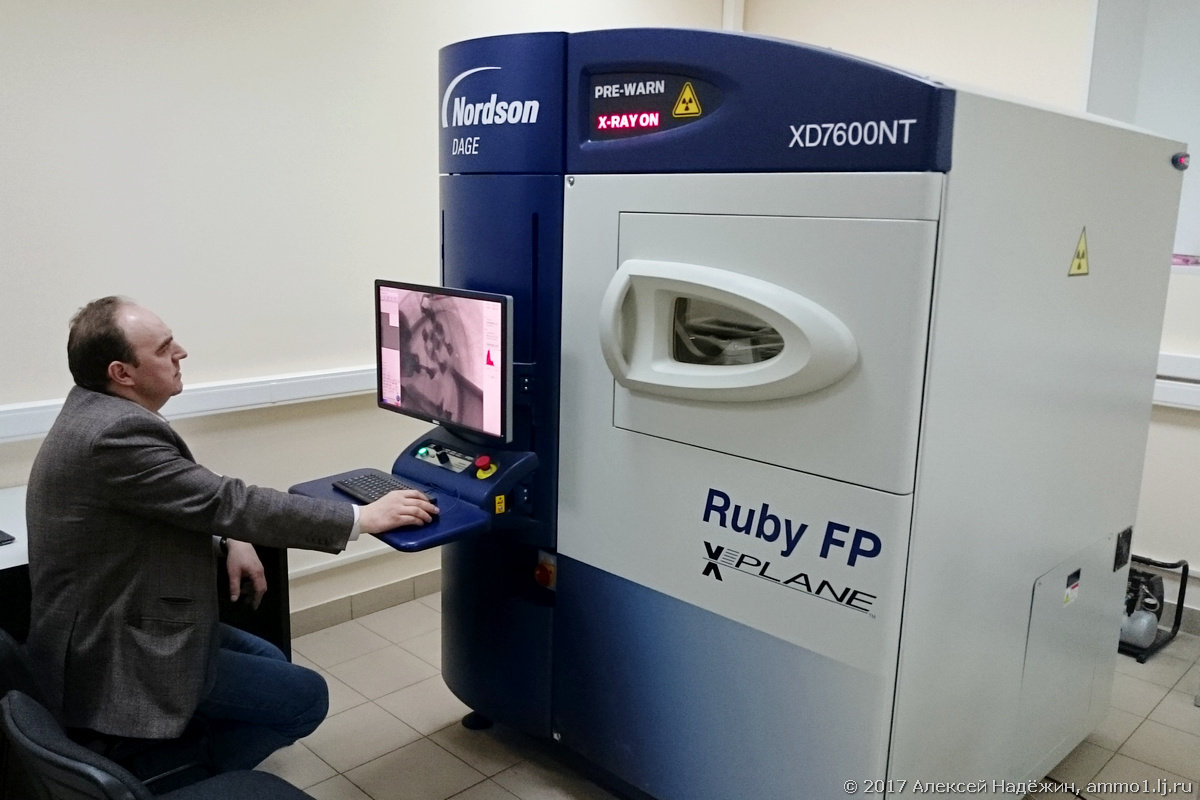

Заведующий кафедрой 307 Фёдор Владимирович Васильев показал мне, как работает установка.

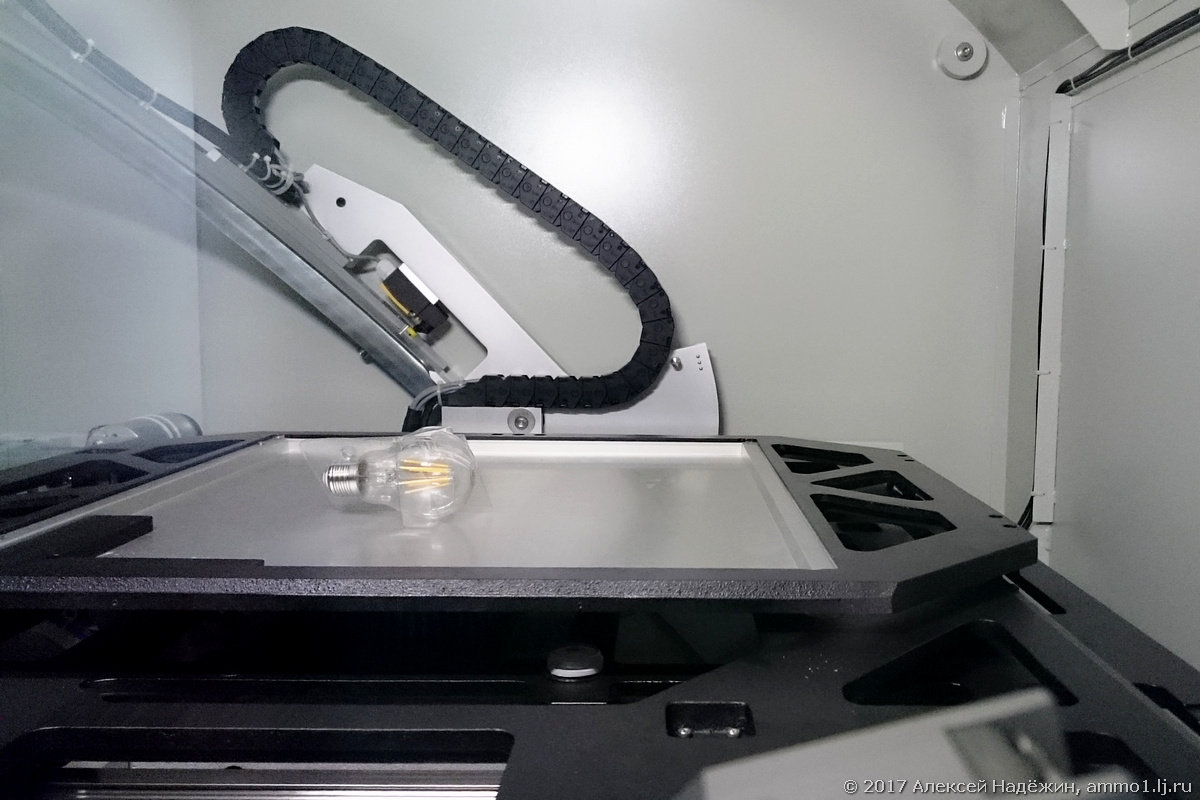

Мы положили лампочку на предметный стол и начали исследование.

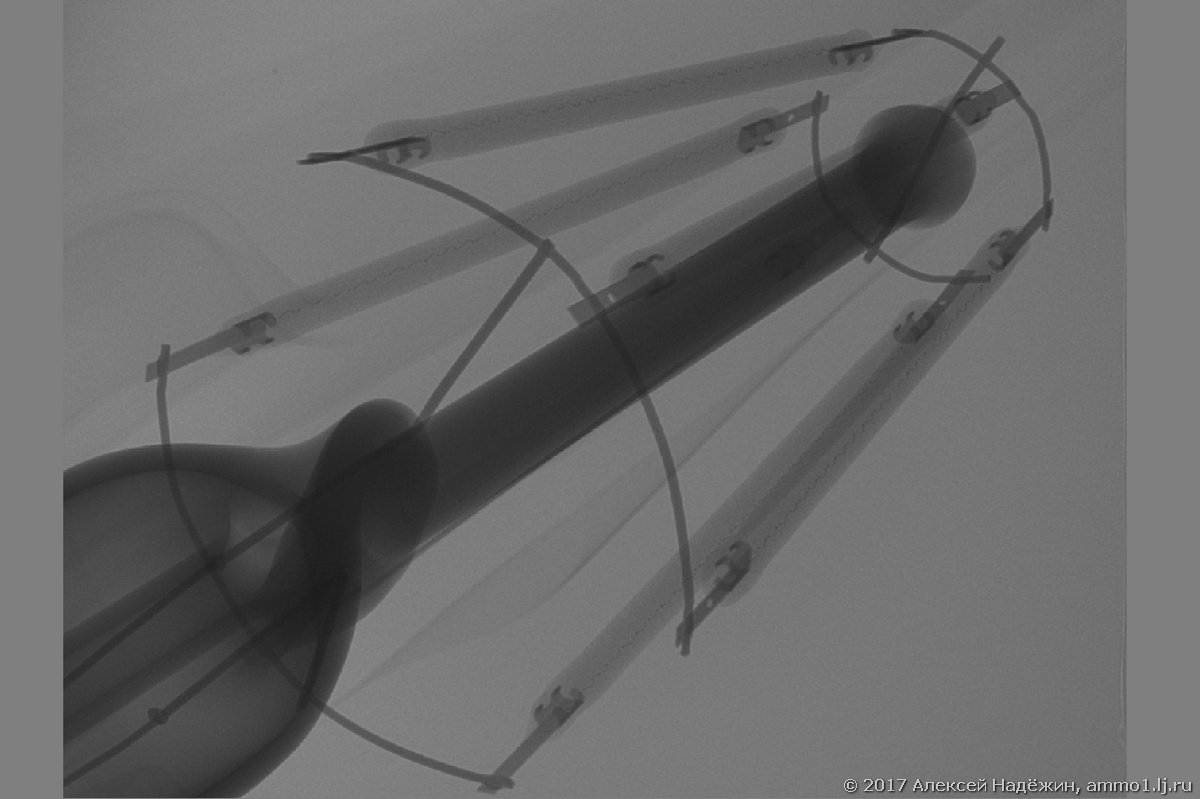

Филаменты. Внутри видны соединения между светодиодами.

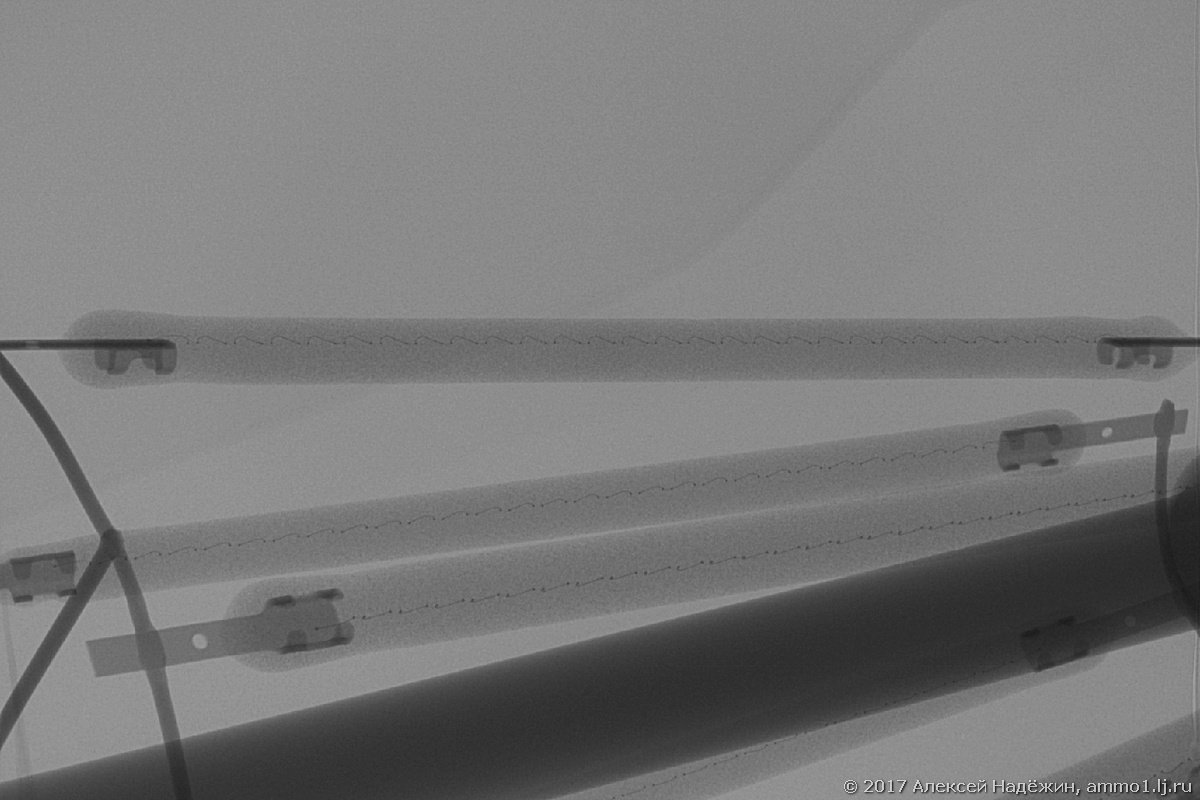

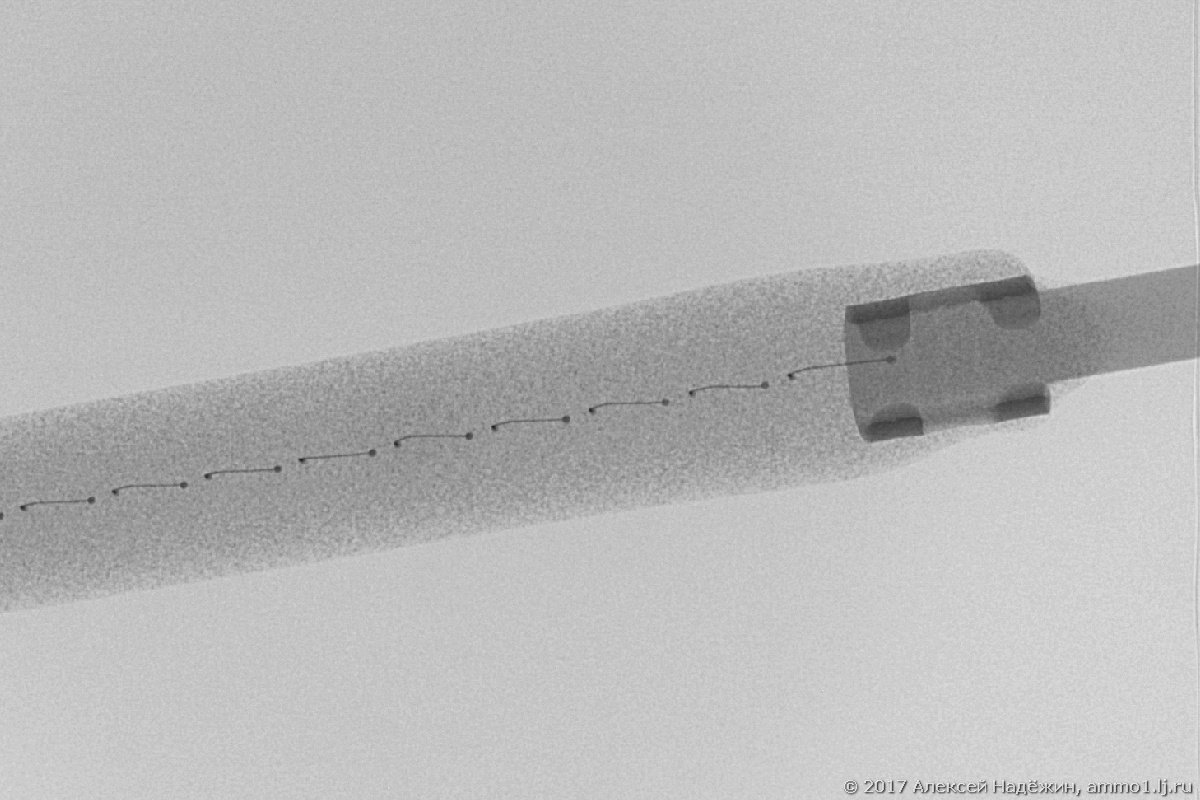

Можно посчитать, что в каждом филаменте 28 светодиодов. Сами светодиоды для рентгеновских лучей прозрачны.

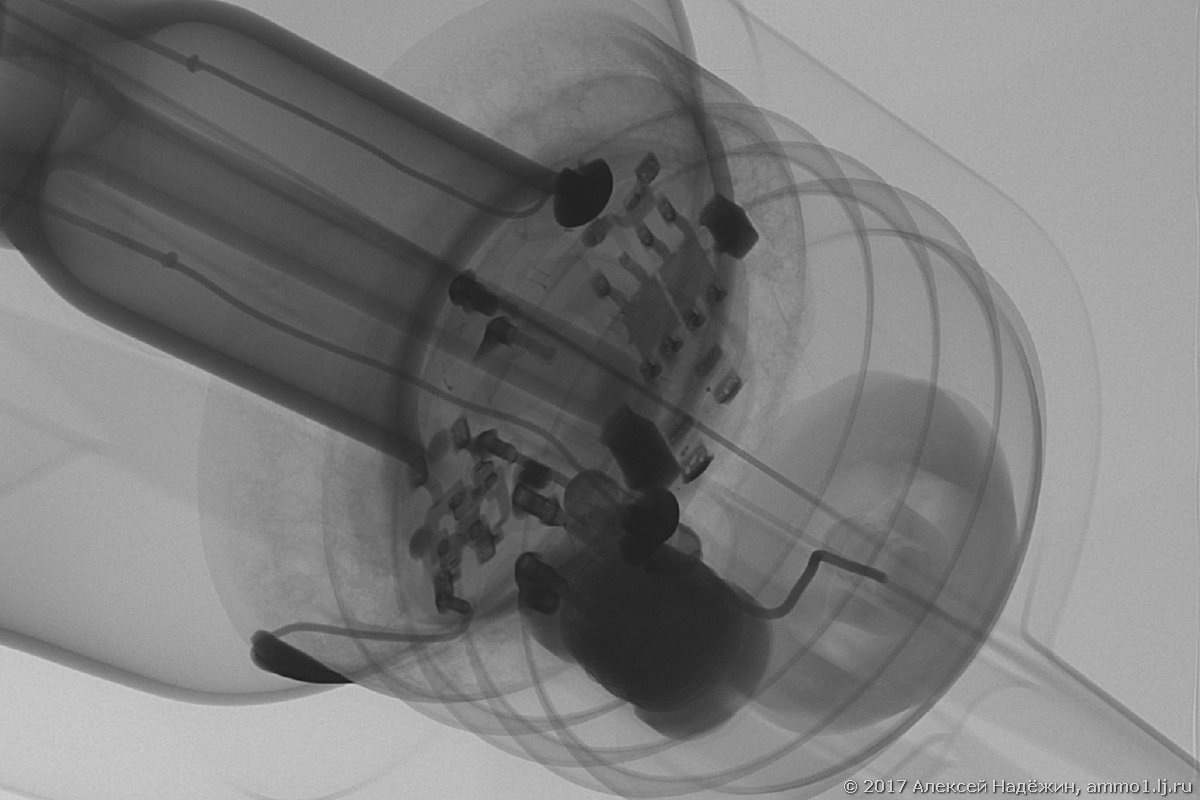

Драйвер. Ой, а что это там такое сверху в месте соединения платы и цоколя? ;)

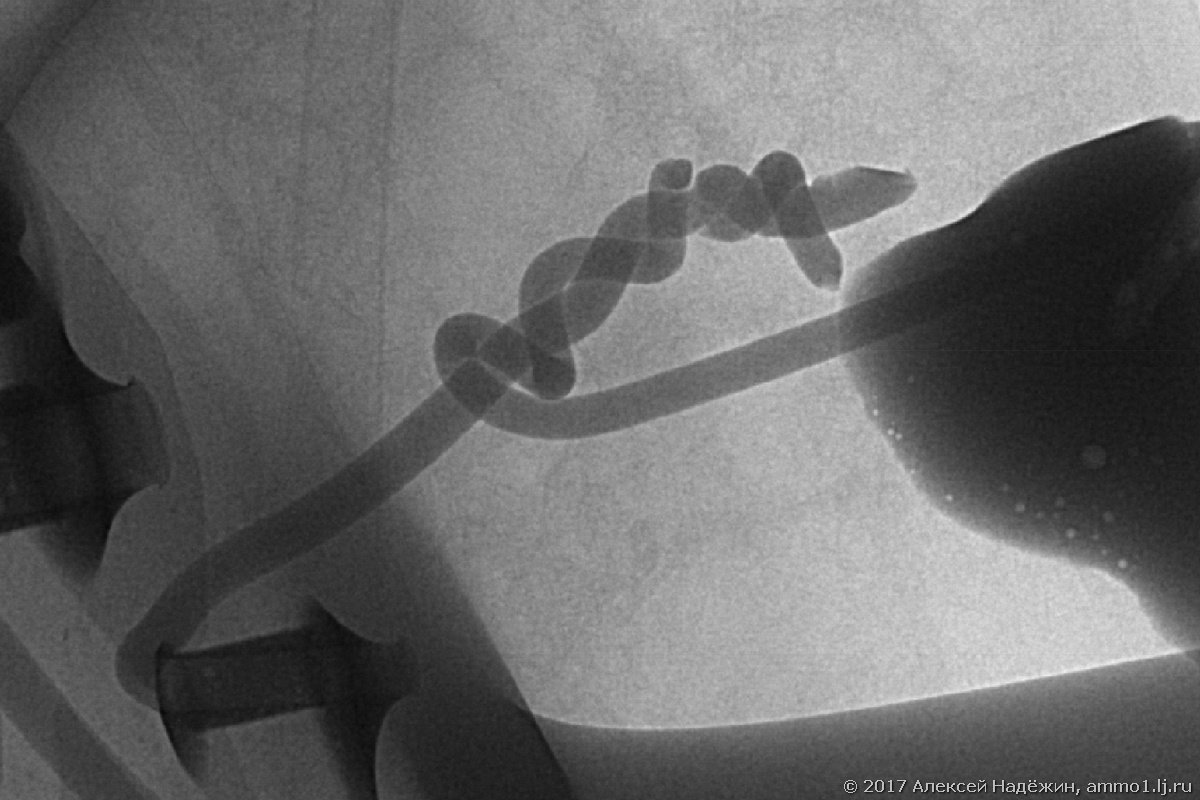

Увеличиваем и удивляемся. По всей видимости, лампа после сборки не заработала и китайцы как-то разбирали её и чинили, а потом просто скрутили провод, идущий к цоколю.

На другой точно такой же лампе скрутки нет.

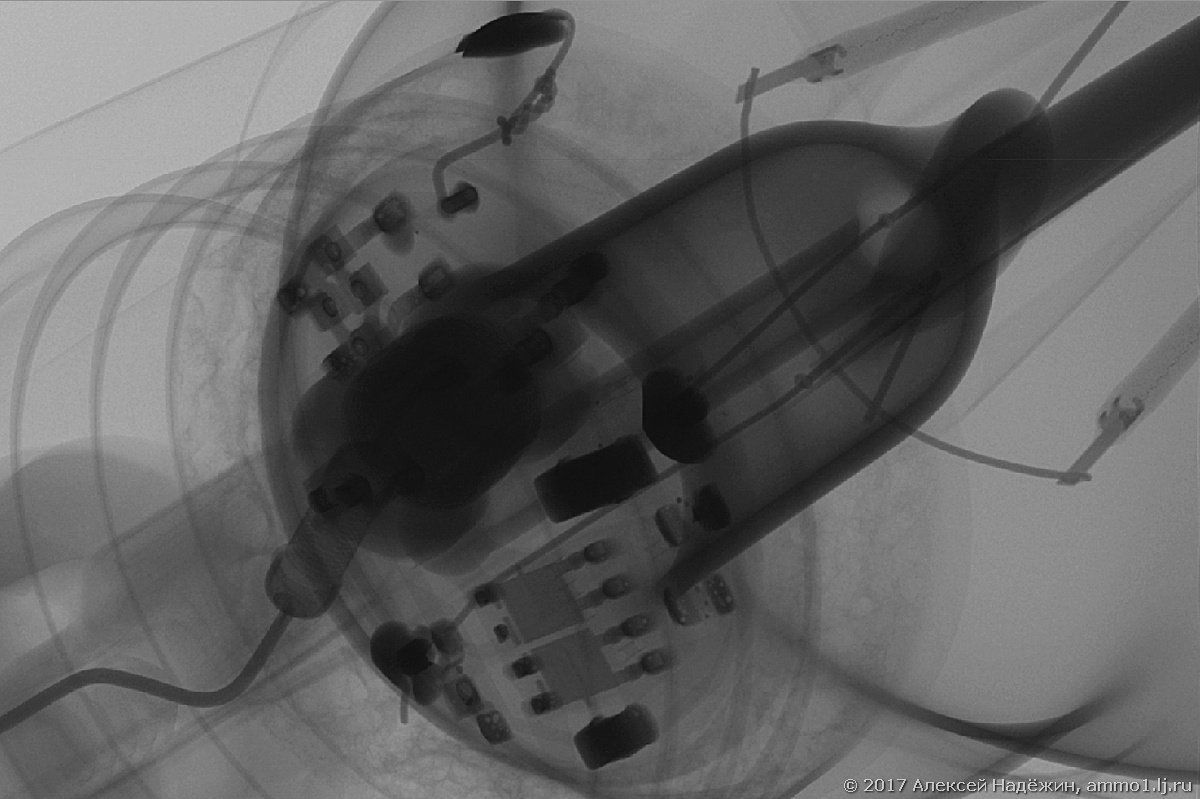

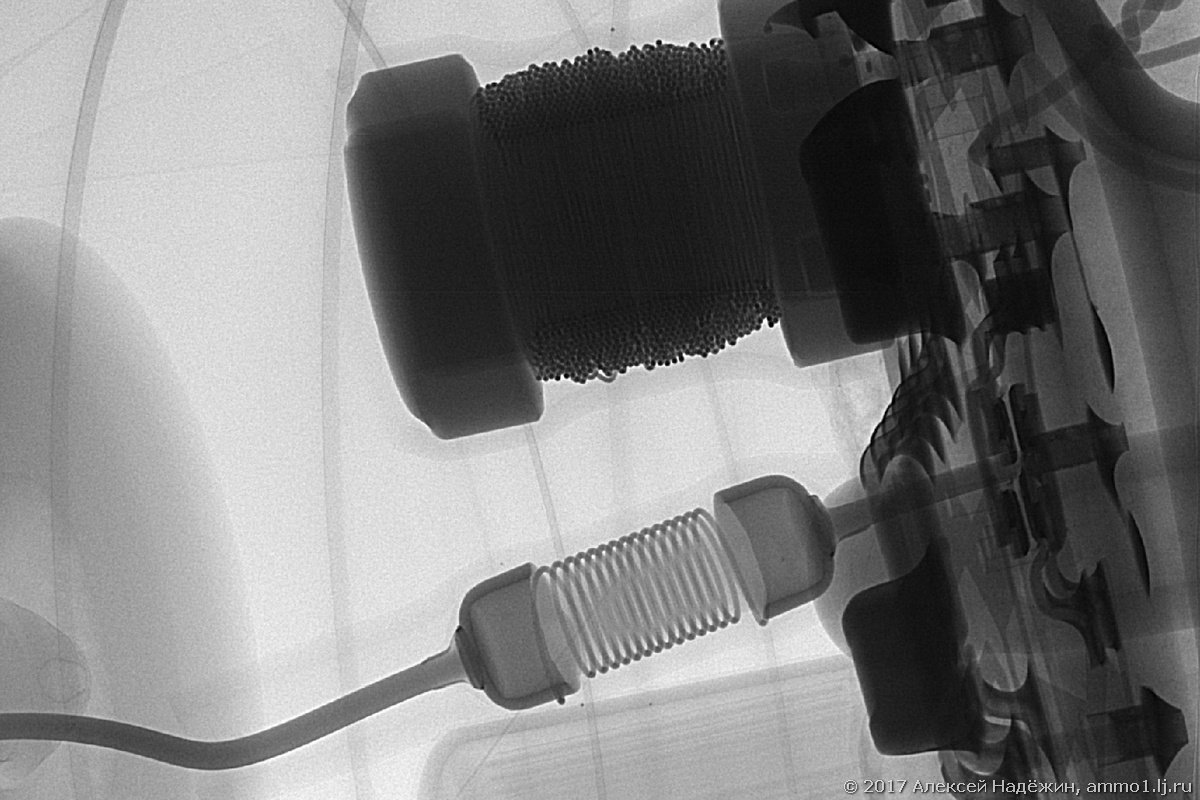

Смотрим дальше. Виден проволочный резистор, через который драйвер подключается к сети и катушка.

Вид на плату со стороны колбы лампы.

Хорошо видно плохое качество пайки. Внутри капель припоя есть пустоты (светлые пятна).

Установка позволяет обнаружить дефекты пайки, металлизации отверстий и даже дефекты соединений внутри микросхем.
Филаментная «свечка».

Почти всё пространство её маленького цоколя занимает конденсатор, сглаживающий пульсации. Он бледный, так как алюминий почти прозрачен для рентгеновских лучей.

Филаменты точно такие же, как у большой лампочки.

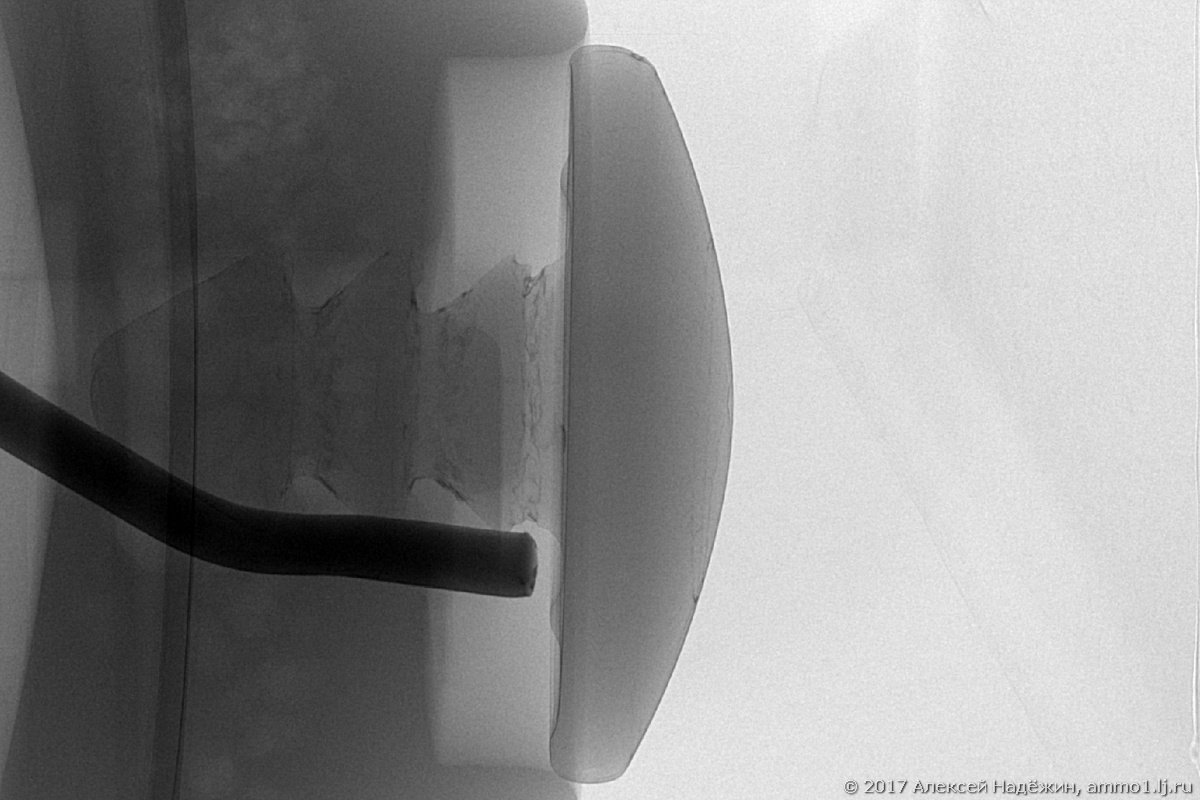

Мы не сразу догадались, как ножка резистора соединяется с контактом цоколя. Очень просто и очень хитро! Сначала вставляется плата драйвера, а потом сзади вставляется контакт цоколя в виде пробки и зажимает ножку.

Во время исследования я опубликовал небольшое видео в своём инстаграме. На нём хорошо видно, как в реальном времени можно посмотреть на внутренности объекта с разных сторон.
www.youtube.com/watch?v=D-FLOHR6YCE
Вот такое «путешествие во внутренний мир» лампочек я совершил вчера. Мне было очень интересно. Уверен, мы вместе с кафедрой 307 МАИ сделаем ещё много всего интересного и полезного.
