Позвонил мне как-то друг и говорит: нашёл интересную штуку, нужно привезти к тебе, весит полтонны. Так у меня появилась колонна от сканирующего электронного микроскопа JEOL JSM-50A. Её давно списали из какого-то НИИ и вывезли в металлолом. Электронику потеряли, а вот электронно-оптическую колонну вместе с вакуумной частью удалось спасти.
До этого момента я не имел дела с подобным научным оборудованием, не говоря уже о том, чтобы уметь им пользоваться и представлять, как оно работает. Чтобы восстановить этот микроскоп хотя бы до состояния «рисуем электронным лучом на люминесцентном экране» потребуется:
- Понять основы работы электронных микроскопов
- Разобраться в том, что такое вакуум, какой он бывает
- Как измеряют вакуум, как его получают
- Как работают высоковакуумные насосы
- Минимально разобраться в химии (какие растворители использовать для очистки вакуумной камеры, какое масло использовать для смазки вакуумных деталей)
- Освоить металлообработку (токарные и фрезерные работы) для изготовления всевозможных переходников и инструментов
- Разобраться с микроконтроллерами, схемотехникой их подключения
Имея на вооружении научный метод я попробую освоить совершенно новые области, которыми никогда не занимался ранее. Приглашаю сделать это вместе со мной.
Восстановление микроскопа после как минимум десятка лет — под катом.
DISCLAIMER: Помните, безопасность превыше всего! Я не несу никакой ответственности за то, что вы случайно нанесёте вред своему здоровью или создадите чёрную дыру, используя знания из этой статьи
Интересно не просто запустить старую железяку в рабочее состояние, но и проверить, возможно ли используя научный метод освоить совершенно новые области.
Поэтому прежде, чем что-то делать, всегда полезно понять, как оно работает.
Принципы работы электронных микроскопов
Есть два типа электронных микроскопов:
Просвечивающий электронный микроскоп
ПЭМ очень похож на обычный оптический, только исследуемый образец облучается не светом (фотонами), как в оптическом микроскопе, а электронами.
Длина волны электронного луча намного меньше, чем фотонного, поэтому можно получить существенно большее разрешение.
Фокусировка и управление электронным лучом осуществляется с помощью электромагнитных или электростатических линз. Им даже присущи те же искажения (хроматические аберрации), что и оптическим линзам, хотя природа физического взаимодействия совершенно иная. Она, кстати, добавляет ещё и новых искажений (закручивание электронов в линзе вдоль оси электронного пучка, чего не происходит с фотонами в оптическом микроскопе).

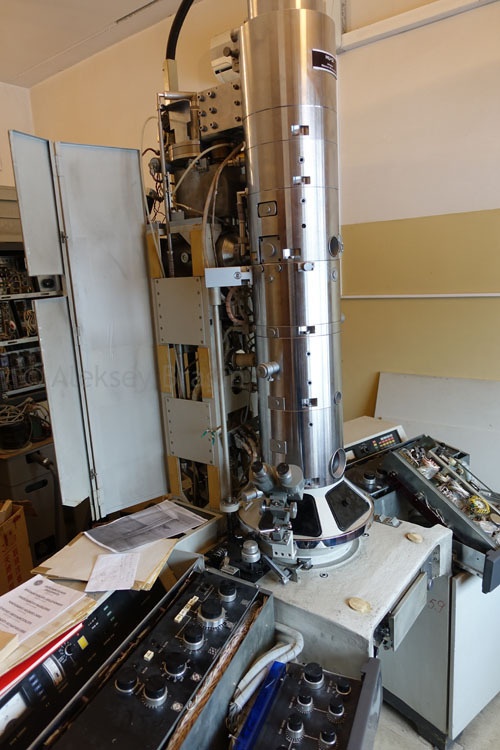

У ПЭМ есть недостатки: исследуемые образцы должны быть очень тонкие, тоньше 1 микрона, что не всегда удобно в домашних условиях. Например, чтобы посмотреть свой волос на просвет, его нужно разрезать вдоль хотя бы на 50 слоёв. Это связано с тем, что проникающая способность электронного луча гораздо хуже фотонного. К тому же, ПЭМ за редким исключением достаточно громоздки. Вот этот аппарат, изображённый ниже, вроде бы и не такой большой (хотя выше человеческого роста, и имеет цельную чугунную станину), но к нему идёт ещё блок питания размером с большой шкаф, итого занимая целую комнату.

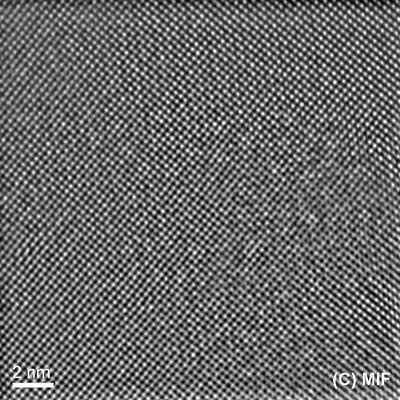

Но разрешение ПЭМ — наивысшее. С помощью него (если сильно постараться) можно увидеть отдельные атомы вещества. (Фото отсюда).

Особо полезно такое разрешение для идентификации возбудителя вирусного заболевания. Вся вирусная аналитика 20 века была построена на базе ПЭМ, и только с появлением более дешёвых методов диагностики популярных вирусов (напр. ПЦР), рутинное использование ПЭМов для этой цели уже не встречается.

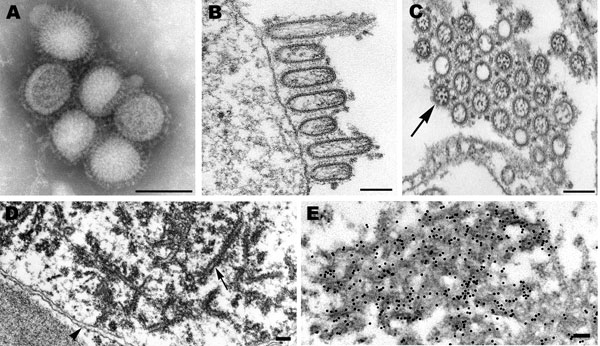

Например, вот как выглядит грипп H1N1 «на просвет»: (фото отсюда)

Сканирующий электронный микроскоп
SEM применяется в основном для исследования поверхности образцов с очень высоким разрешением (увеличение в миллион крат, против 2 тысяч у оптических). А это уже гораздо полезнее в хозяйстве :)

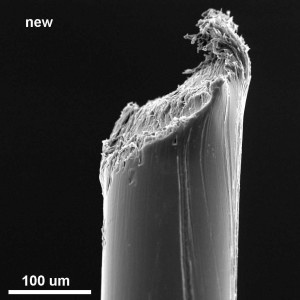

К примеру, кто-то смотрит на новую зубную щётку:

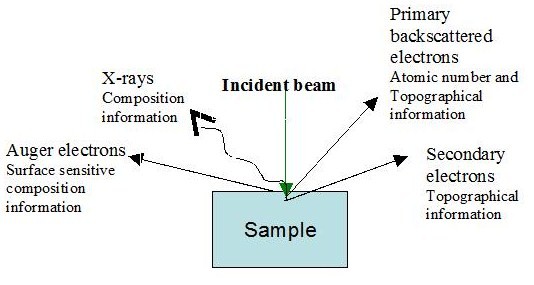

В сканирующем микроскопе узко сфокусированный электронный луч «сканирует» поверхность образца точка-за-точкой, а всевозможные датчики улавливают то, что вылетает из образца после ударов электронами.

Вылетать могут:
— электроны с различными энергиями
— оптическое излучение видимого, инфракрасного, ультрафиолеотового диапазонов
— рентгеновское излучение
— неведомая хрень
Принцип работы сканирующего электронного микроскопа немного похож на работу электронно-лучевой трубки телевизора (в которой есть и глубокий вакуум, и электронная пушка, и система фокусирующих и отклоняющих линз). Вот, кстати, как он работает при съёмке 1000 кадр/с:
То же самое должно происходить и в электронно-оптической колонне микроскопа, только облучается образец, а не люминофор экрана, и изображение формируется на основе информации с датчиков (вторичных электронов, упруго-отражённых электронов, и прочих).
И кинескоп телевизора, и электронно-оптическая колонна микроскопа работают только под вакуумом.
Вдохновившись картинками, приступаем к работе.
Электронно-оптическая колонна
Электронно-оптическая колонна микроскопа — это вакуумная камера, в которой расположены:
- электронная пушка, испускающая электронный луч
- система электромагнитных линз, фокусирующих, сдвигающих, раскручивающих и перемещающих луч
- держатель для образца, с возможностью его перемещения и наклона по разным осям
- детекторы излучения различной природы — электронов, рентгеновского, светового диапазонов
- порты для подключения дополнительных устройств
- система управления вакуумом

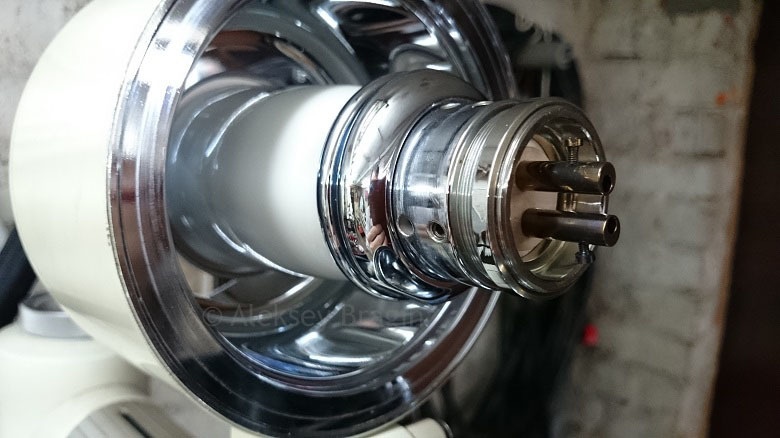

Электронная пушка (со снятым цилиндром Венельта):

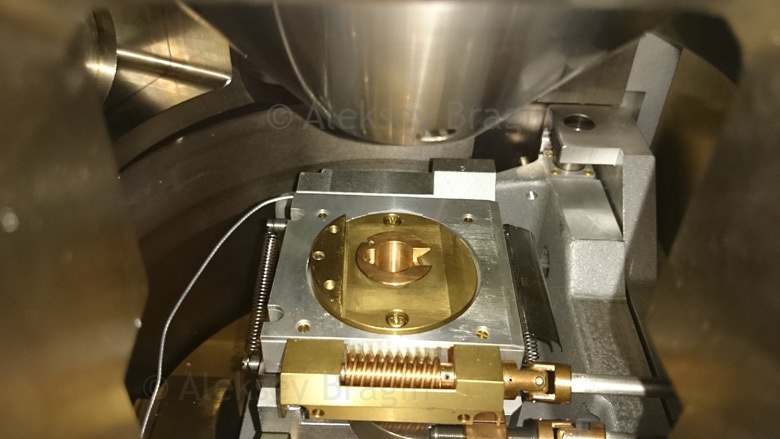

Управляемый предметный столик (расположен внутри колонны, доступ к нему через специальный шлюз, снаружи его расположение можно узнать по обилию ручек для перемещения и наклона)
I. Разборка, очистка, покраска
Самое первое, что захотелось сделать — это всё основательно отмыть и покрасить поржавевшие детали. Защитные кожухи сверху и сбоку были сняты, под ними оказалось ещё больше пыли, а сталь успела местами соржаветь от действия влаги и воздуха. Хорошо, что сама колонна сделана из нержавейки и так легко не окисляется.

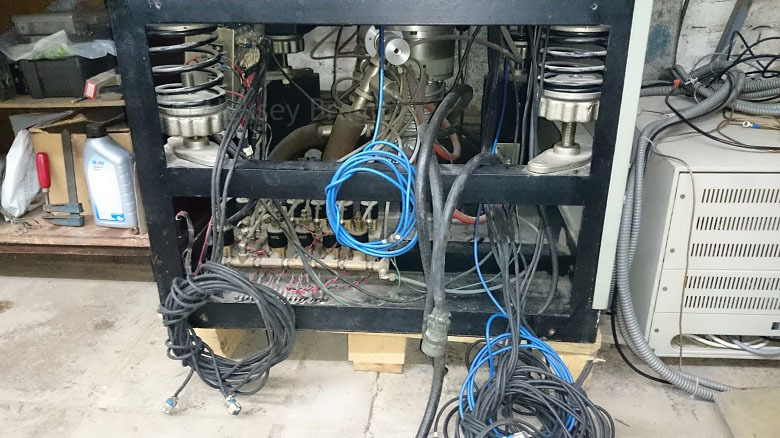

Вакуумная часть (под колонной) в процессе разборки выглядела как-то так:
Снимаем снизу всю вакуумную арматуру, остатки блока управления вакуумом, диффузионный насос, зачищаем и красим дно полуматовой чёрной краской, чтобы было красиво. Сверху снимаем защитные кожухи, видим тридцатилетнюю пыль, всё моем, шкурим и красим. Вот было/стало для сравнения:
Разобравшись с железяками я разблокировал антивибрационную пружинную подвеску колонны и попробовал вывесить колонну в рабочее положение (двухсантиметровый стальной лист и несколько утяжелителей обеспечивают солидность покачивания).
Это только первая часть рассказа, в скором времени я планирую опубликовать продолжение, в котором будет:
- Вакуум — что это такое, как его получают и измеряют
- Определим план действий по восстановлению микроскопа
- Выточим требуемые детали
- Поищем недостающие запчасти
- Откачаем колонну до глубокого вакуума
Жду ваших комментариев и вопросов, до встречи в следующих сериях!
