Ко мне обратился Алексей из Jammer.su и рассказал, что они разрабатывают профессиональные глушилки всего дронов. Я предложил сходить в гости к Максиму из CopterTime и попробовать поглушить их коптеры. Вот что из этого вышло.

Глушилка суровая, даже без направленной антенны она начисто заглушала коптер на 300 метрах.
Конечно же, у нас была первая мысль прийти на турнир или выставку дронов, включить глушилку, а потом всем раздать визитки мастерской по ремонту дронов. Но нынче не 90-е и шляпы у нас белые.

Модели угроз и зарубежные решения

Бобук раструбил на весь мир, мол, говорят что «GPS Кремля, не настоящие», якобы с целью глушения коптеров.

Помимо нелегальной съемки на дачах олигархов, существует и вот такая опасность:

С бензопилой и пистолетом

Что придумали за рубежом

Airbus

Компания Airbus выпустила систему «drone killer» («убийца дронов»), которая сможет автоматически мониторить пространство и обезвреживать дроны, заглушая их сигнал. Система может анализировать сигнал, чтобы вычислить, откуда аппарат управляется.

Battelle DroneDefender

Ружье против дронов.

Drone killer: shotgun-like stunner fires “frequency hacks” at airborne pests

Немецкая полиция

Натренированные птицы.

Police train birds of prey to take out drones

Японцы

Чтобы поймать дрона нужен другой дрон.


Tokyo police reveal bizarre 'UAV catcher'.

DIY

Защити себя сам.



How To Make A Wi-Fi Drone Killer With Your Raspberry Pi And Linux

Другие инженеры предложили валить беспилотники звуком в 140 дб.

Русские

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 4

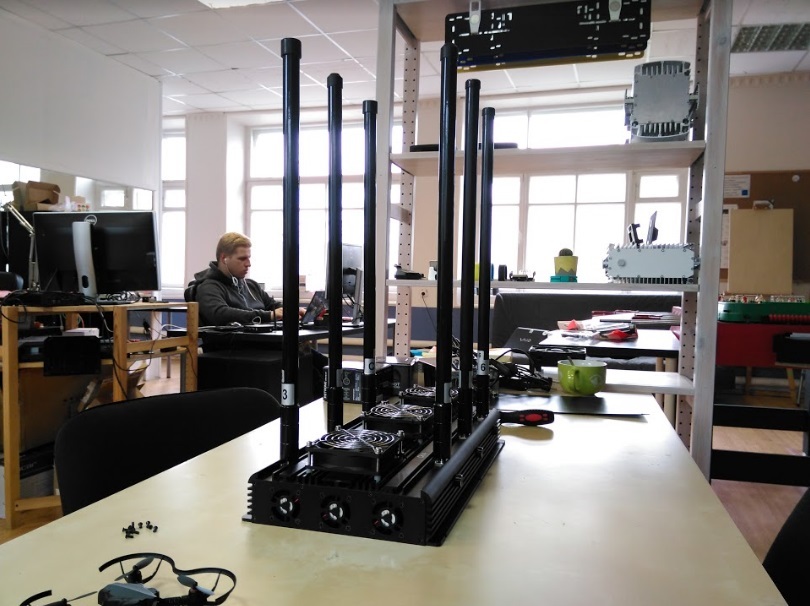

У меня в распоряжении оказалась модель «Убийца Дронов — 6» и я, вооружившись отверткой, полез внутрь.

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 5

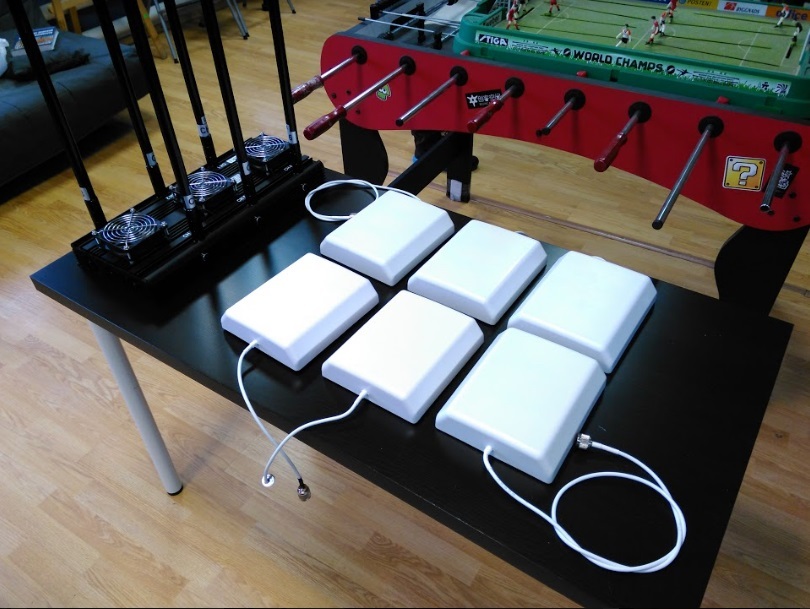

Подавитель Wi-Fi и радичастот в диапазонах‭ ‬2,4‭ ‬ГГц и‭ ‬5,8‭ ‬ГГц.

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 6

На сегодня наиболее распространенным является WiFi на частоте‭ ‬2,4‭ ‬Ггц.‭ ‬Это связано с тем,‭ ‬что устаревший стандарт Wireless-B и Wirelles-G работают именно на этих частотах.‭ ‬С течением времени этот канал становится все более загруженным и начинают появятся потери скорости и помехи.‭ ‬

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 7

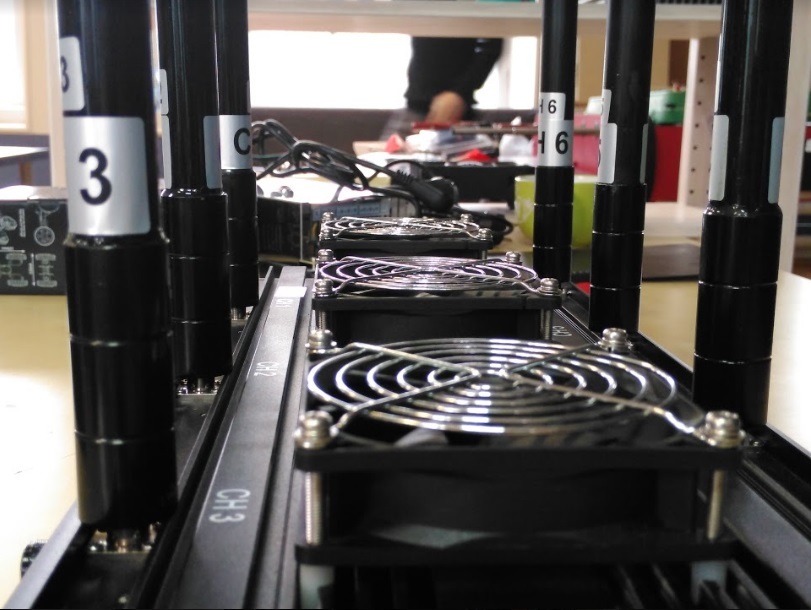

Мощные кулеры для охлаждения‭. Рабочая температура:‭‭ ‬от‭ ‬-40‭ ‬до‭ ‬+55 ‬градусов‭.

Поэтому появилась более новая технология,‭ ‬предоставляющие доступ на частоте‭ ‬5‭ ‬ГГц.‭ ‬Канал передачи в этом диапазоне стал намного шире и функциональнее.‭ ‬На нем одновременно может быть доступно‭ ‬19‭ ‬точек доступа,‭ ‬в сравнении с‭ ‬3‭ ‬на частоте‭ ‬2,4‭ ‬ГГц.‭ ‬Так же большое количество шпионских приборов может передавать информацию на этих частотах.‭ ‬Именно для предотвращения таких ситуация был создан этот джаммер.

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 8

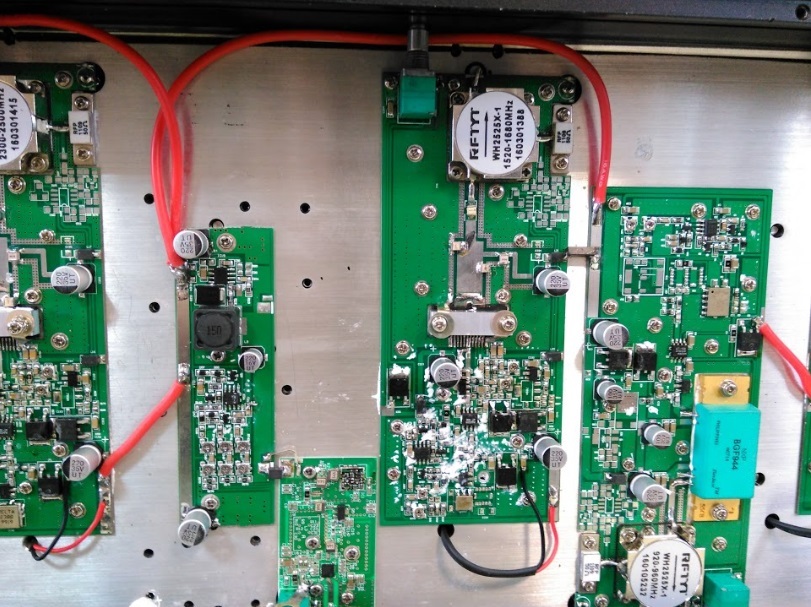

Под капотом

Прибор весит‭ ‬10 кг и используется в стационарном режиме.‭ ‬Немалый вес отлично объясняется радиусом работы‭ — ‬глушилка способна выключить WiFi передатчики в радиусе‭ ‬100-600 ‬метров.‭

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 9
Гарантия 1 год, при условии соблюдения режима работы.

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 10
Прибор ни в коем случае нельзя включать без антенн.

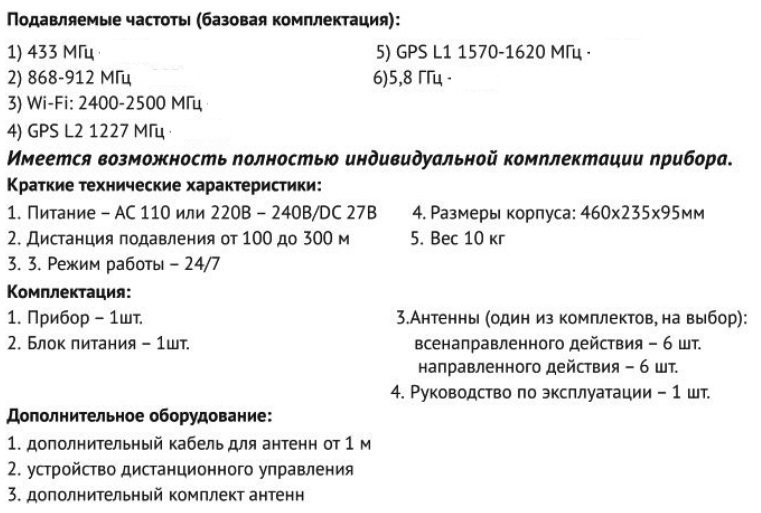

TTX

«Убийца Дронов — 6»
Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 11

Варианты исполнения

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 12
«Моно», «Кейс» и 8-ми канальная глушилка

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 13

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 14
Мобильные версии

Антенны

Радиус действия до 600 метров, проверяли, а так же если поставить большие антенны, то доходит до 1 км.

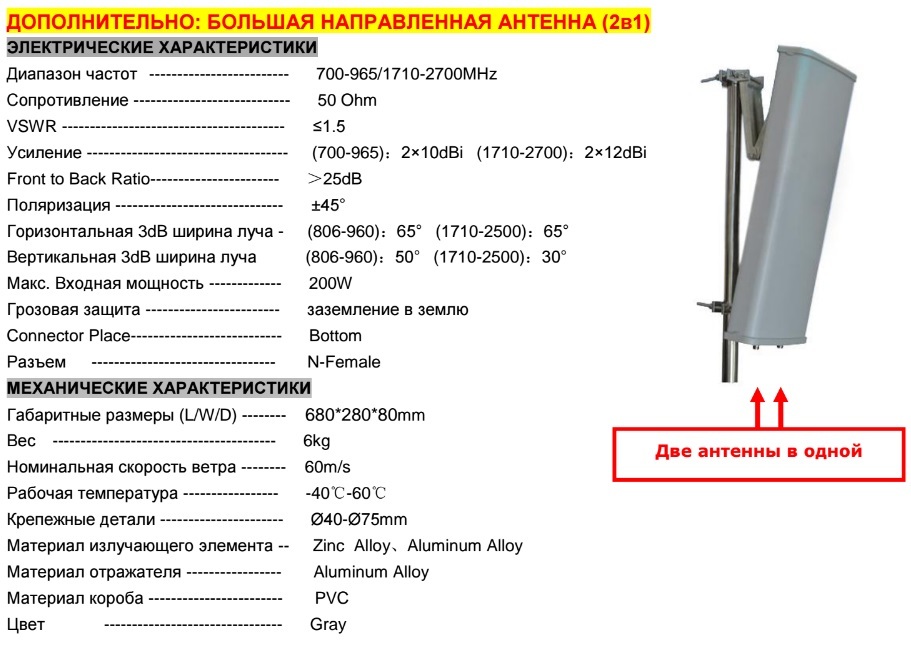

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 15

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 16

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 17

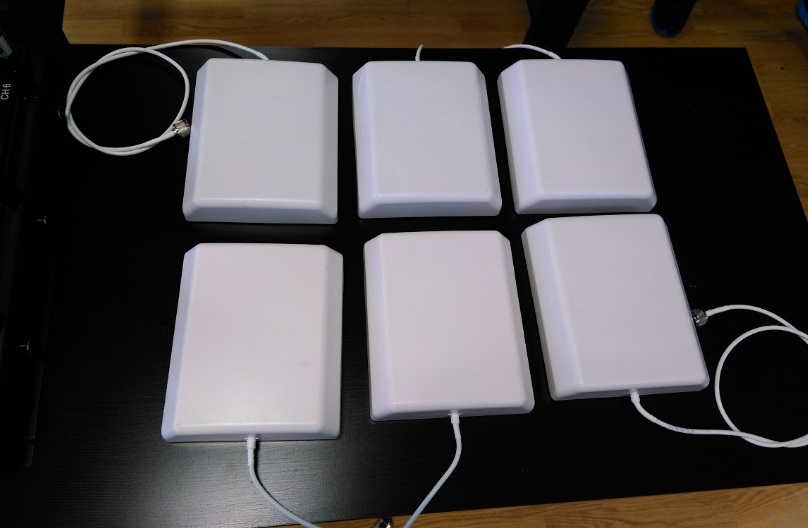

Набор направленных антенн

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 18

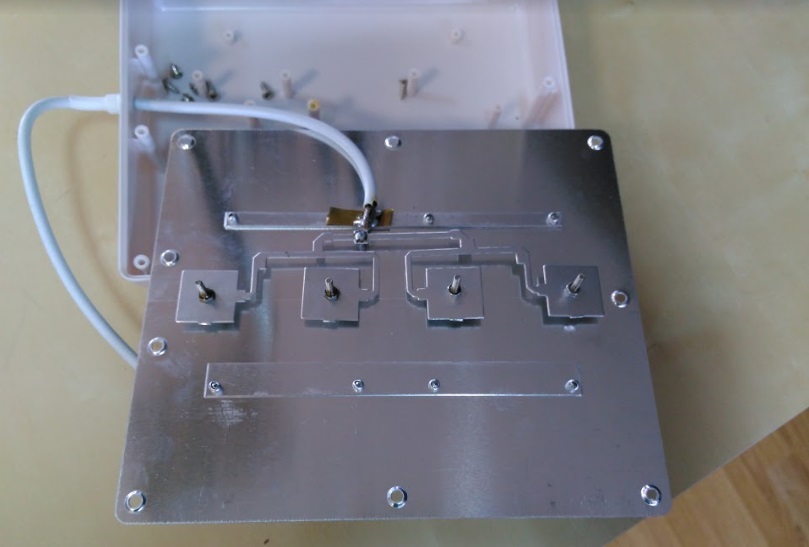

Внутри направленной антенны

Испытания на пустыре

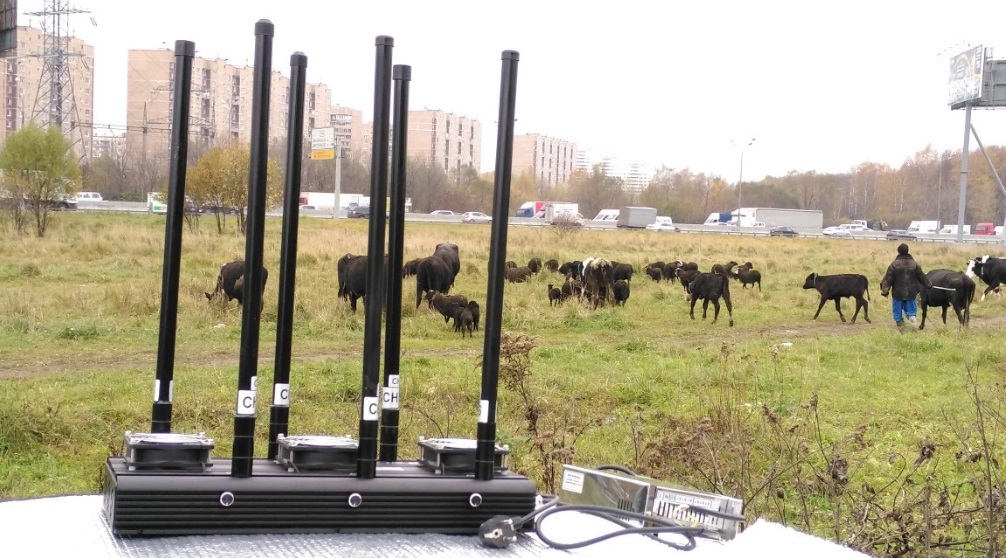

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 19
Изначально мы хотели потестить глушилку в Хакспейсе, но вырубить Wi-fi в радиусе 300 метров немного не хотелось, поэтому поехали за город.

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 20
Глушилкомобиль

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 21
Есть опция — питаться от аккумулятора

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 22
Команда Коптертайм

Жертва — DJI Phantom-4


Навигация — GPS / GLONASS

Пульт управления

  • Частоты: 2.400 GHz to 2.483 GHz
  • Максимальная дистанция передачи: FCC: 5 km, CE: 3.5 km ( без помех и в прямой видимости )
  • Диапазон рабочих температур: 0° — 40° C
  • Аккумулятор: 6000 mAh LiPo 2S
  • Мощность передатчика ( EIRP ): FCC: 23 dBm; CE: 17 dBm
  • Рабочее напряжение:7.4V @ 1.2A

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 24
Тестовые испытания дрона на низкой высоте, а вдруг взорвется/сойдет с ума, улетит в теплые края

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 25
Найди дрона

Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу… - 26

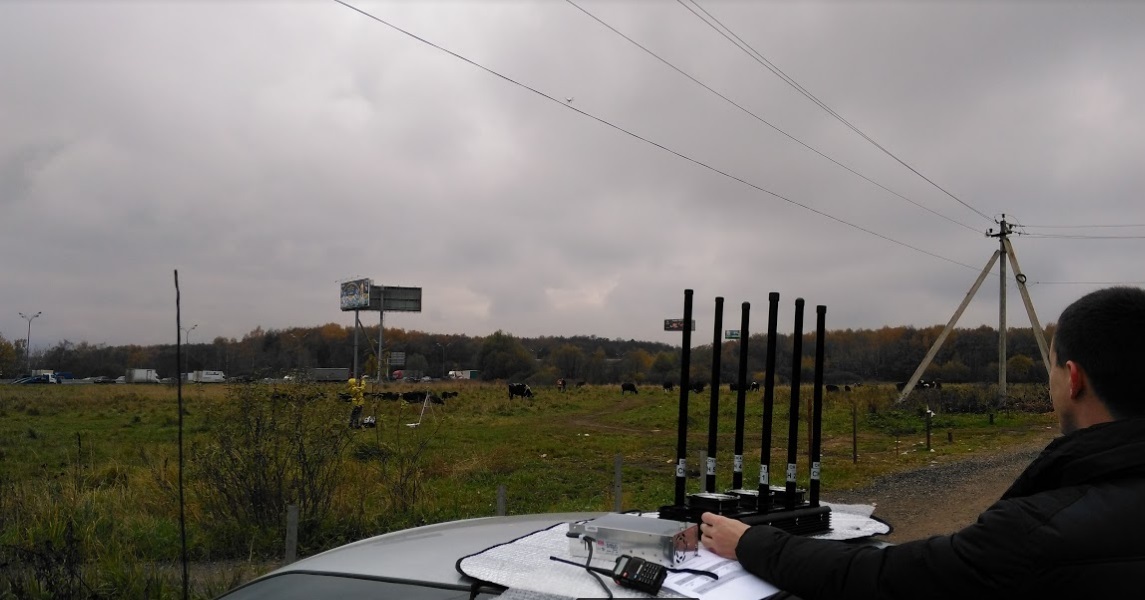

Найди дрона-2

Заключение

Испытания показали, что дронам хана.
Щелчок на пульте управления глушилкой и дрон теряет все сигналы — от пульта управления и GPS/ГЛОНАСС. Улетали далеко, до пределов видимости Фантома, все равно глушилка добивала.

С одной стороны это дисциплинирует владельцев дронов, которые чувствовали вседозволенность, с другой стороны увеличится количество трупиков дронов на дне речек (как напротив МО на Парке культуры).

Советы владельцам дронов

Максим из CopterTime:

«До включения устройства я был довольно скептичен и был уверен, что квадрокоптер DJI невозможно заглушить, а после включения устройства, скептицизм прошел. Сигнал управления и GPS терялся, но благодаря умой системе коптер не падал, а плавно снижался, звуком моторов давая понять всем кто вокруг или внизу о своем намерении сесть.

Несколько советов для владельцев квадрокоптеров DJI Phantom 3/4, Mavic Pro и Inspire:

1. Перед полетами включить в настройках режим Multiple flight mode.
2. В случае если сигнал теряется постарайтесь подойти к квадрокоптеру на максимально близкое расстояние и переключиться из режима P в A и обратно.
3. Так же хорошо помогает правильно направлять антенны или использовать усиленные антенны или отражатели.

Как показали опросы среди покупателей квадрокоптеров, никто не знает кем и как регулируется использование глушилок. И много покупателей высказывают свои опасения, что глушилки могут использоваться без соответствующих полномочий.»

Алексей из Jammer.su:

«По моему мнению, сказать про глушилки — как про „бедствие“ и ущемление прав будет не правильно. Потому как, основополагающее — это цель использования прибора — либо защита, либо нанесения ущерба, будь то обычный человек или организация.

Известно уже много прецедентов с использованием дронов с криминальным уклоном. Как пример, переносить оружие, наркотики в тюрьмы и через государственную границу, слежка за личной жизнью с целью сбора компрометирующих материалов и шантажа, что в свою очередь является нарушением прав.

В итоге хочу сказать, недовольные люди будут всегда, но при правильном использовании и донесения цели глушилок дронов — они займут определенную нишу в безопасности личной жизни, бизнеса и страны в целом.»
