Меня зовут Евгений, и я — веб разработчик. Уже есть десятки постов о различных метеостанциях на ардуино, но мне хотелось написать о том, что в 2016 году можно быстро, легко и без знания электротехники собрать полезный датчик на ардуино, который легко может работать с вашей инфраструктурой, написанной на чём угодно.

Если вам интересно, зачем вообще измерять СО2, то полезные ссылки вы можете найти в конце поста.

Итак, наша цель — сделать датчик температуры, влажности и СО2 с отображением данных на дисплей и отсылкой на веб сервер. Что нам для этого понадобится:

Компоненты

1. Ардуино. Я взял Wemos D1, основанный на микроконтроллере ESP-8266EX. Он совместим с ардуино, у него есть свой Wi-Fi, и стоит он 6.3$.

как выглядит

Ещё один способ определения качества воздуха на Arduino — с передачей данных в сеть - 1

2. Датчик СО2. Ранее я пробовал обычный MQ-135, но даже после прожига, калибровки и учёта поправок на температуру и влажность погрешности был довольно заметные — около 300 ppm. Так что для гарантии точных измерений я взял MH-Z19 — самый дорогой компонент схемы, 27$.

как выглядит

Ещё один способ определения качества воздуха на Arduino — с передачей данных в сеть - 2

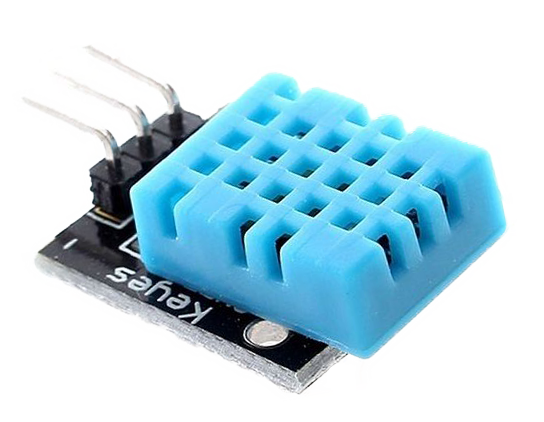

3. Датчик температуры и влажности. Использовал стандартный и любимый всеми DHT11 за 1.44$:

как выглядит

Ещё один способ определения качества воздуха на Arduino — с передачей данных в сеть - 3

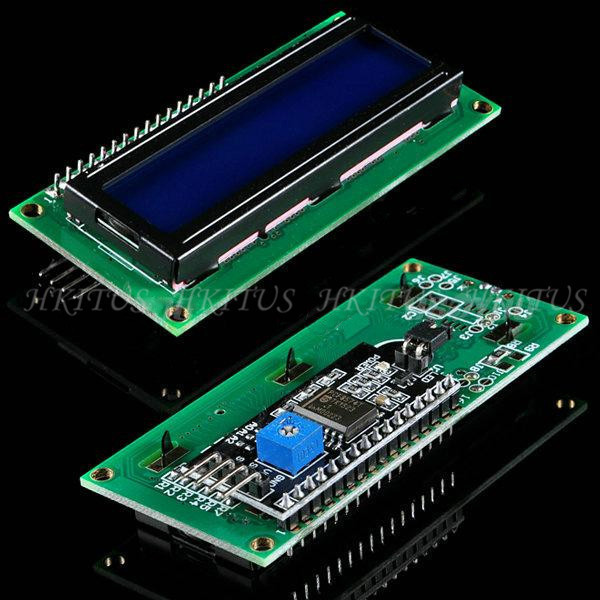

4. I2C совместимый дисплей. Я взял самый дешёвый hd44780 за 3.06$.

как выглядит

Ещё один способ определения качества воздуха на Arduino — с передачей данных в сеть - 4

5. Чтобы это выглядело не очень ужасно, и было перемещаемо, так же неплохо иметь корпус. Чтобы не заморачиваться с выпиливанием, я взял корпус за 8$ с дырками и креплениям под usb и дисплей. Внимание — в корпусе должны быть дырки для проветривания, иначе он будет измерять только свою особую атмосферу.

как выглядит

Ещё один способ определения качества воздуха на Arduino — с передачей данных в сеть - 5

6. Отладочный USB кабель и около 10 проводков. Цену учитывать не буду.

Итоговая стоимость — 44 доллара, если брать на алиэкспресс. Аналогичные устройства без возможности что-то передавать в сеть сейчас стоят у китайцев в районе 100$. Аналог от Tion, которые в количестве делают свои посты на гиктаймс с рекламой бризеров, пока в разработке (не имею к ним отношения, а жаль).

Заказал, обождал месяц — приступаем к сборке! Нет ничего проще.

Сборка

1. Подключаем датчик температуры и влажности. Земля к земле, прах к праху, плюс к пяти вольтам на ардуино, цифровой выход к цифровому выходу (я использовал D5).

2. Подключаем датчик СО2. У него есть богатый выбор интерфейсов — PWM, аналоговый и цифровой вывод. Единственный элемент пайки — надо приделать ножки на нужные выходы. Проверял лично — работают все. Остановился на получении цифровых данных — точно, красиво, лаконично, и так же есть возможность отсылать команды на калибровку, что мне впрочем не потребовалось. Опять же — земля к земле, плюс к другим пяти вольтам, TX и RX выводы на цифровые пины — в моём случае, на D6 и D7.

3. Подключаем дисплей. И снова — земля к земле, плюс на последний оставшийся выход на пять вольт, SDA на дисплее к SDA на ардуино, SCL так же к SCL.

И… Всё! Можно закручивать получившееся добро в корпус, если вы конечно не умудрились сделать какую-нибудь ошибку при подключении. Обратите внимание, чтобы у датчика СО2 не оказались прижаты воздухозаборники (или как это корректнее назвать, белые такие штуки). Как бонус, при сборке в корпусе значительно уменьшаются отклонения в измерении.

Прошивка

Отлично, нам осталось “только” написать софт. В ссылках ниже есть репозиторий на гитхабе, который можно просто залить и использовать. Единственный тонкий момент — у вашего дисплея может оказаться другой адрес. Воспользуйтесь мини программой из ссылок для сканирования адресов i2c и поменяйте на нужный, если сразу не заработает. Перед сканированием отключите остальные устройства, иначе можно получить много мусора.

Да, Wemos D1 является совместимым с Arduino, и вам нужно просто добавить в Arduino IDE соответствующую борду. Подключаем стандартным коротким кабелем по micro USB и заливаем прошивку. Если вы всё сделали верно, то устройство сначала постарается подключиться к Wi-Fi (сеть и пароль берётся из файла настроек), затем ждёт некоторое время для “разогрева” датчиков, и наконец покажет данные на дисплее. Если по сети данные отправить не получится, то будет об этом сообщать. Если уровень CO2 допустимый, то после загрузки подсветка выключится, и включится только если вам пора открыть форточку.

Результат

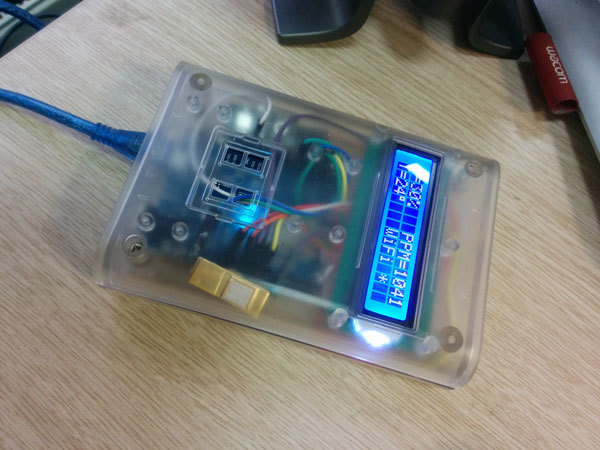

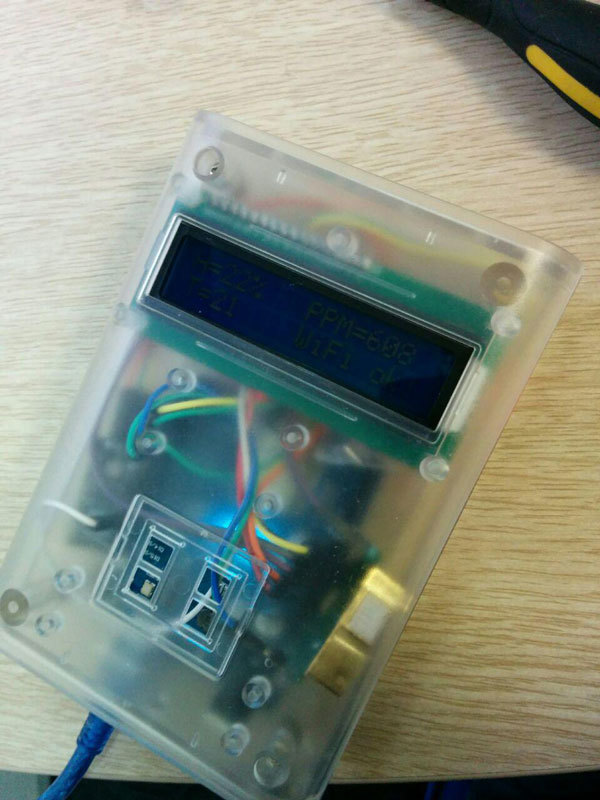

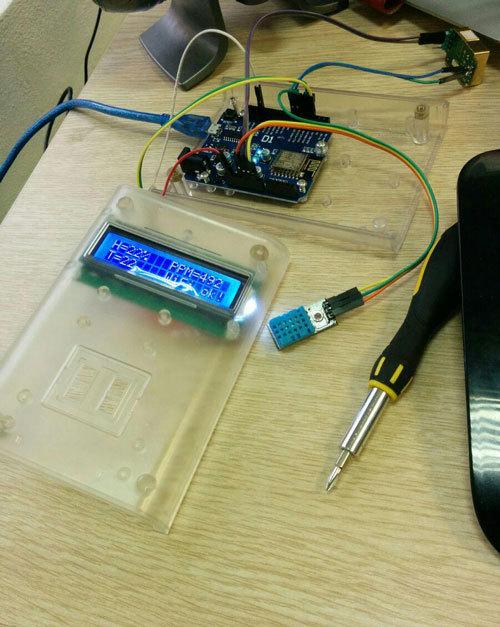

У меня это выглядит так:

Осторожно, трафик

Ещё один способ определения качества воздуха на Arduino — с передачей данных в сеть - 6

Ещё один способ определения качества воздуха на Arduino — с передачей данных в сеть - 7

Ещё один способ определения качества воздуха на Arduino — с передачей данных в сеть - 8

А как же сеть?

Теперь насчёт работы с сетью. Не мудрствуя лукаво, я собираю данные в JSON и отсылаю его на сервер обычным POST запросом, где простой скрипт на PHP кладёт его в MySQL базу. Далее можно посмотреть, как изменялись ваши условия жизни в течении дня при помощи PHP и Google Charts — вся серверная часть тоже есть в ссылках.

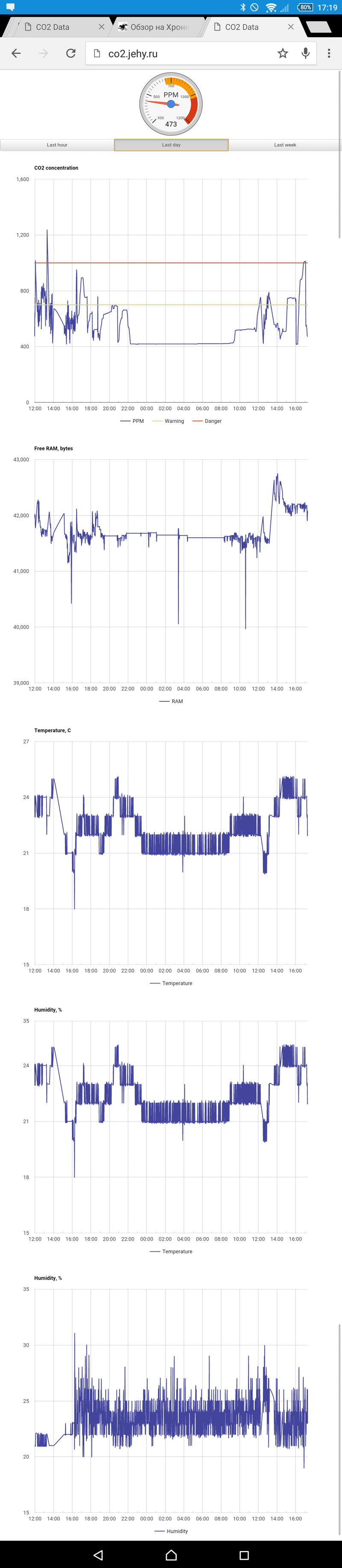

В итоге по смешной цене, с нулевыми знаниями в электротехнике и с минимальными затратами времени мы может получить примерно такие симпатичные графики:

Осторожно, трафик

Ещё один способ определения качества воздуха на Arduino — с передачей данных в сеть - 9

Не скажу, что это прям срывает покрова с простой истины, что “меньше народу — больше кислороду”, и что нужно периодически проветривать, да и про это много раз говорили — в том числе и про вред пластиковых окон. Но на этом примере понятно, насколько просто, быстро, надёжно и красиво можно сделать практически любой датчик, который поставляет данные для какой-то более сложной системы.

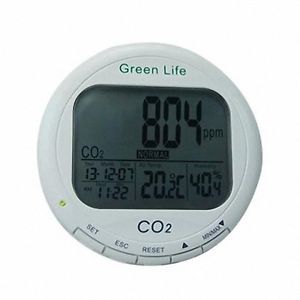

Да, показания я сравнивал с вот китайским датчиком Green Life — показания практически идентичные, только мой немного быстрее реагирует на изменение обстановки:

как выглядит

Ещё один способ определения качества воздуха на Arduino — с передачей данных в сеть - 10

Выводы

Конечно, многое можно было бы сделать лучше. Навскидку я вижу следующие минусы:

  1. Дисплей с выключенной обладает очень низкой контрастностью. Лучше брать другой, разорившись ещё центов на 10.
  2. При включенной подсветке экран немного мерцает. Не критично, но видимо не нравится ему, что от ардуины запитывается сразу три устройства на пять вольт. Вероятно, правильно было бы сделать раздельное питание.
  3. Конечно, всё это можно красиво спаять, а не просто покидать в коробку, кое как соединив.
  4. Датчик температуры и влажности иногда возвращает левые огромные значения. Их я просто отсекаю, но вообще неприятно. Возможно, сказывается общая запитка или некачественное соединение.
  5. Конечно, можно было бы накапливать статистику и периодически её отсылать (и накапливать в случае ошибок) — никому не нужно знать своё качество воздуха с точностью до 5 секунд.
  6. Чтобы не вбивать данные вайфайной точки при компиляции, можно было бы сделать, чтобы в случае, если коннект не удался, устройство переходило в режим вайфай точки (да, Wemos это умеет), подцепившись к которой, можно его перенастроить — в том числе ввести новое имя сети и пароль.
  7. Wemos D1 всем хорош, но у меня иногда вылетает (раз в 2-3 дня) по неизвестным причинам, и сам перегружается только через несколько часов. Вроде как не мой софт кривой, просто борда не очень стабильная. Можно с этим бороться подключением устройства к какой-нибудь ардуино нано, которая его перезапускает при необходимости, или просто поставить железку с таймером, которая будет раз в полчаса перезапускать устройство (благо у него есть вход RESET).
  8. При выдёргивании и возврате обратно питания, датчик СО2 сходит с ума, что лечится перезагрузкой. Я это решил простым способом — при накоплении некоторого количества непрерывных ошибок, устройство само себя перезапускает, после чего всё приходит в норму. Вероятно, можно было бы решить это более правильным способом на уровне железа.
  9. Температура измеряется с точностью до двух градусов, влажность — с точностью до десяти процентов. В бытовых целях достаточно, а для какого-то другого использования понадобится датчик поточнее.
  10. Если вам требуется отправить один небольшой пакет данных, то библиотека для работы с JSON это убийство воробьёв из пушки. Гораздо проще собрать JSON ручками, или вообще передавать параметры при помощи GET/POST, что я вначале и делал. Но при наличии огромного количества оперативки на Wemos — почему нет, так красивее. Но при портировании кода на маломощную ардуину скорее всего придётся переписать это.

Ссылки

Основное

  1. Код для ардуино
  2. Серверная часть
  3. Посмотреть на воздух в моём офисе можно тут
  4. Взять меня на работу (да, я её ищу) можно тут

Полезное

  1. Если вы ничего не знаете про СО2 — geektimes.ru/company/tion/blog/269134
  2. О wemos d1
  3. Спецификации датчика MH-Z19
  4. Хорошая статья, примерно про то же самое, но без сети, с дисплеем от телефона и на Arduino nano
  5. Сканирование устройств на i2c
  6. Будущий аналог датчика от Tion (не имею к нему отношения)
  7. Решение для перезапуска ESP8266 на уровне железа
  8. А тут студенты МАМИ занимаются всякой хорошей элетроникой. Кстати, им требуются преподаватели. Скоро буду там вести лекции.

Использованные библиотеки

  1. Библиотека для работы с дисплеем
  2. Библиотека для создания JSON
  3. Библиотека для работы с семейством сенсоров DHT
