Новая статья: Обзор материнской платы ASUS ROG Strix X299-E Gaming II: издание третье, пересмотренное и дополненное

В конце прошлого года Intel обновила модельный ряд своих процессоров Core-X, нацеленных на высокопроизводительные десктопы класса HEDT. Появившиеся предложения семейства Cascade Lake-X не поразили воображение улучшившимися характеристиками, а лишь немного нарастили рабочие частоты и получили поддержку дополнительных инструкций AVX512VNNI. Более того, они оказались совместимыми со старыми материнскими платами, что создало уникальный прецедент в истории Intel: процессорное гнездо LGA2066 теперь подходит для трёх последовательных поколений процессоров и продолжает оставаться актуальным четвёртый год подряд. Однако это не значит, что никакого обновления платформы с выходом новых CPU не произошло.

Дело в том, что существует один нюанс. Новые процессоры Core-X с дизайном Cascade Lake-X получили поддержку большего числа линий PCI Express. В то время как их предшественники располагали в лучшем случае 44 линиями, любые Core-X десятитысячной серии поддерживают уже 48 линий PCI Express 3.0. И для того чтобы этими дополнительными линиями можно было воспользоваться, дизайн материнских плат должен быть слегка видоизменён. Иными словами, несмотря на то, что Cascade Lake-X способны без каких-либо проблем функционировать в старых LGA2066-платах, в полной мере все их возможности можно раскрыть только в новых, сделанных специально с прицелом под эти процессоры.

Хотя компания Intel не стала сопровождать появление Cascade Lake-X выпуском какого-то нового набора системной логики и предлагает продолжать пользоваться старым чипсетом X299, производители материнских плат решили не упускать свой шанс и в большинстве своём представили обновлённые модификации старых платформ, переделанные специально под Cascade Lake-X. Такие платы, безусловно, сохранили совместимость со старыми процессорами Skylake-X, но при установке в них чипов нового поколения получили возможность предлагать пользователю чуть лучшие характеристики. Сегодня мы познакомимся с одной из X299-материнок новой волны – ASUS ROG Strix X299-E Gaming II, которую можно считать третьим переизданием ROG Strix X299-E Gaming, пересмотренным и дополненным.

Почему третьим, когда в конце имени новинки стоит римская цифра «два», спросите вы? Всё дело в том, что между ROG Strix X299-E Gaming и ROG Strix X299-E Gaming II существовала ещё одна, «промежуточная» плата ROG Strix X299-XE Gaming, с улучшенной системой охлаждения схемы питания, которая была выпущена почти сразу после первой версии под давлением общественности, обнаружившей, что первоначальная плата была склонна к перегреву. Что же касается новой ROG Strix X299-E Gaming II, то здесь инженеры ASUS не просто учли все недоработки, досаждавшие в прошлом, а постарались улучшить первоначальный дизайн качественно, максимально приблизив свой проект к идеалу.

Правда, немного обескураживает рекомендованная цена ROG Strix X299-E Gaming II, которая установлена в $499. Но не стоит сразу же отметать такой вариант, исходя из того, что покупать для Cascade Lake-X материнку, за цену которой можно приобрести, например, 10-ядерный процессор Core i9-10900X, не имеет никакого смысла. В действительности всё не так страшно, и реальные розничные цены на ROG Strix X299-E Gaming II за последние несколько недель сильно упали. Поэтому сейчас эта плата уже начинает казаться довольно интересным вариантом для построения новой LGA2066 системы. А когда кажется – тестировать надо.

⇡#Технические характеристики

Как бы сопровождая выпуск процессоров Cascade Lake-X, компания ASUS подготовила для них две новых платы серии ROG: максимально навороченную ROG Rampage VI Extreme Encore и плату попроще – рассматриваемую сегодня ROG Strix X299-E Gaming II. Однако «попроще» в данном случае – очень относительное определение, потому что характеристики этой материнской платы устроят практически любого энтузиаста. Она имеет три слота PCIe x16; три слота M.2; два проводных сетевых контроллера, один из которых 2,5-гигабитный; поддерживает беспроводную сеть Wi-Fi 6 и может похвастать более чем достаточным числом USB- и SATA-портов. Иными словами, речь идёт о богато оснащённой платформе, которую справедливо отнести к решениям для LGA2066-процессоров старшего уровня.

Тем не менее справедливости ради нужно заметить, что, если обратить взор к другим платам той же ценовой категории, то на некоторых из них можно будет обнаружить на один слот PCIe x16 больше, на других – 5-гигабитный сетевой контроллер, а на третьих – новомодные порты USB 3.2 Gen2x2 с пропускной способностью до 20 Гбит/с. Всего этого на ASUS ROG Strix X299-E Gaming II нет, зато она может похвастать сразу четырьмя портами USB 3.2 Gen 2 на задней панели, коих у плат других производителей, как правило, вдвое меньше.

Подробно ознакомиться с характеристиками ASUS ROG Strix X299-E Gaming II можно по следующей таблице.

Разница с первой версией ASUS ROG Strix X299-E Gaming хорошо заметна даже в спецификациях. У свежей версии платы убавился один слот PCIe x4, зато прибавился третий слот M.2, а также появились второй 2,5-гигабитный сетевой контроллер и два дополнительных порта USB 3.2 Gen2. И надо сказать, это далеко не всё. Уже по изображению платы понятно, что в свежей версии теперь применяется более продвинутая система охлаждения и более мощная система питания, к которой стало возможно подключить сразу два 8-контактных кабеля питания. Во всех подробностях об этом мы поговорим позднее.

⇡#Упаковка и комплектация

ASUS ROG Strix X299-E Gaming II поставляется в сравнительно небольшой коробке, явно несоразмерной стоимости этой платы. Впрочем, так её будет удобнее нести из магазина.

Упаковка имеет яркое чёрно-красное оформление. Лицевая сторона отдана под крупное фото материнки, а на обороте приведена более детальная информация о характеристиках. Мы всегда обращаем внимание, какие технологии маркетинговый отдел производителя решил выделить на коробке особо, и в случае с ROG Strix X299-E Gaming II это: поддержка 2,5-гигабитной сети и WiFi 6, три слота M.2 для установки накопителей, фирменный диагностический OLED-экран LiveDash и разъёмы для адресуемых светодиодных лент второго поколения.

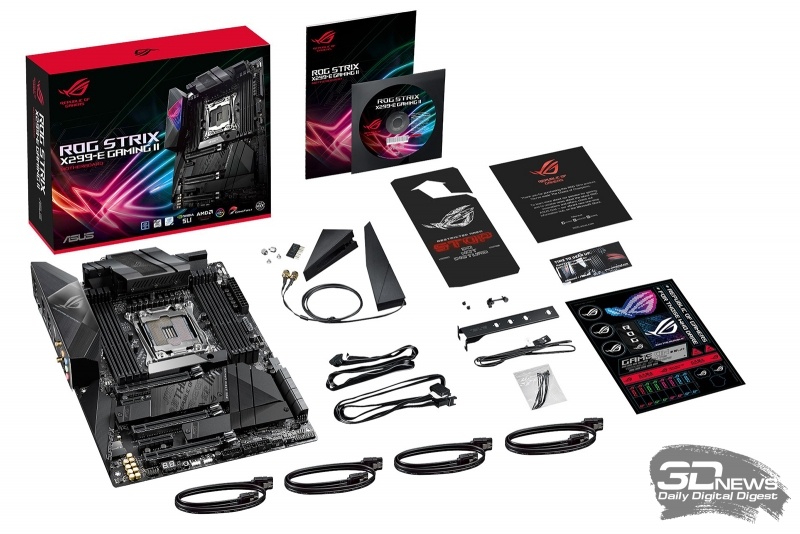

Комплект поставки ROG Strix X299-E Gaming II воображения не поражает, хотя вряд ли кто-то догадается назвать его скупым. К плате прилагаются:

• крепление для M.2-накопителя в вертикальном слоте;
• четыре SATA-кабеля;
• два винта для установки M.2-накопителей;
• антенна Wi-Fi;
• удлинительный кабель для подключения светодиодных лент длиной 80 см;
• удлинительный кабель для подключения адресуемых светодиодных лент;
• внешний термодатчик;
• переходник Q-Connector для подключения корпусных кнопок и индикаторов;
• набор кабельных стяжек;
• DVD с драйверами и ПО;
• стикеры и полиграфическая продукция.

Стоит отметить, что необходимые драйверы и программное обеспечение к плате ASUS продолжает проставлять на DVD-ROM, что, честно говоря, в современных условиях выглядит каким-то анахронизмом. Впрочем, если в вашей системе не окажется оптического накопителя, на помощь придёт технология Armoury Crate, которая позволяет автоматически скачать и установить программное обеспечение через Интернет. Работает она в Windows 8 и 10 через функцию операционной системы Windows Platform Binary Table, которая осуществляет автоматическое копирование из UEFI и запуск после загрузки предварительно подготовленной производителем сервисной утилиты.

⇡#Дизайн и возможности

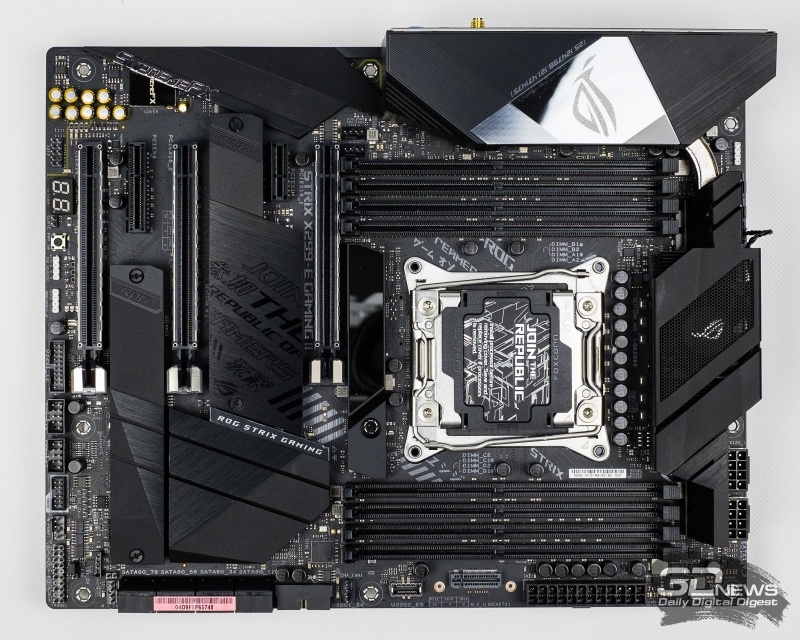

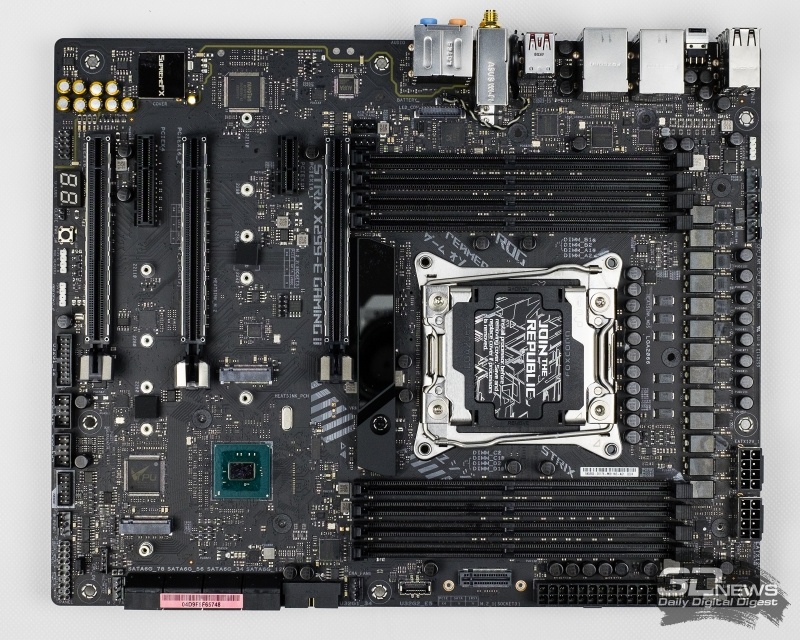

За время существования платформы LGA2066 мы опубликовали про неё бесчисленное количество статей. Поэтому подробно обсуждать все типовые возможности ASUS ROG Strix X299-E Gaming II мы не будем — остановимся лишь на уникальных и характерных чертах, которых, как оказалось, у неё немало. И начать здесь стоит прямо с процессорного разъеёма, потому что, как выясняется, новая плата ASUS с полным спектром LGA2066 процессоров не совместима. Список подходящих для неё моделей CPU включает Core X семитысячной, девятитысячной и десятитысячной серии с дизайном Skylake-X или Cascade Lake-X, но по какой-то причине не включает четырёхъядерные процессоры Kaby Lake-X (Core i7-7740X и Core i5-7640X). Впрочем, вряд ли это принесёт большие неудобства: Kaby Lake-X – достаточно редкий «зверь», хотя из продажи он пока окончательно не исчез.

Вторая особенность ASUS ROG Strix X299-E Gaming II касается подсистемы памяти. Как и другие LGA2066-материнки, она поддерживает четырёхканальную DDR4 SDRAM, но для неё в том числе заявлена поддержка модулей объёмом 32 Гбайт. В списке совместимости перечислено сразу несколько проверенных ASUS вариантов, в частности, подойдут 32-Гбайт планки Corsair, Crucial, Micron или SK Hynix, в основе которых лежат чипы производства Micron или SK Hynix.

А вот регистровые модули памяти в ASUS ROG Strix X299-E Gaming II не работают, хотя их применение в некоторых платах, основанных на X299, возможно. Это доказали инженеры ASRock, которые недавно добавили поддержку RDIMM в своей материнской плате X299 Taichi CLX.

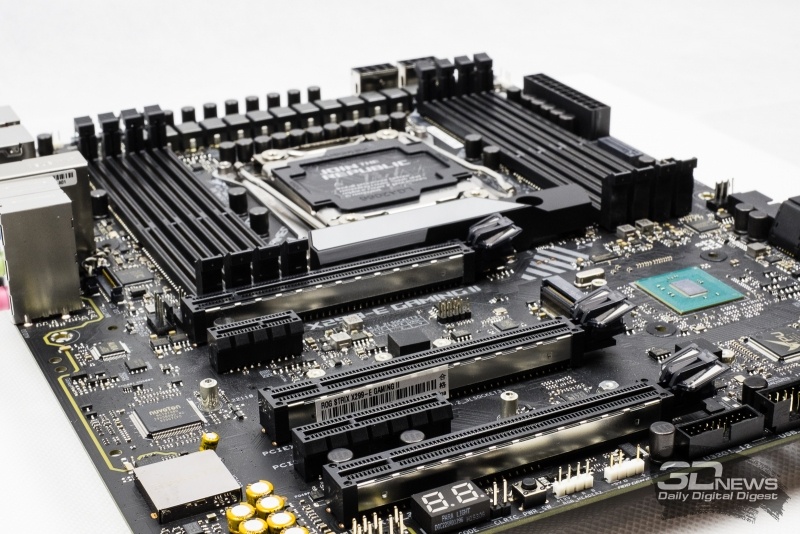

Новые процессоры Cascade Lake-X получили 48 линий PCI Express 3.0, и именно с прицелом на эти процессоры создавался проект ASUS ROG Strix X299-E Gaming II. В этой плате на процессорных линиях PCI Express «висят» три слота PCIe x16, работающие в режимах x16, x16 и x8, а также два из трёх разъёмов M.2 – те, которые расположены на плате плашмя и закрыты «крыльями» радиатора чипсета. Они поддерживают исключительно NVMe-накопители, и на каждый из них выделяется по четыре линии PCI Express 3.0. В этой схеме распределения линий нет никакой вариативности, всё работает именно так, как написано выше при любых комбинациях установленных в плату карт расширения и накопителей.

Однако если в ASUS ROG Strix X299-E Gaming II будет установлен процессор поколения Skylake-X с 44 линиями PCI Express, то третий слот PCIe x16 перейдёт из логического режима x8 в x4. В случае же установки в плату процессора с 28 линиями (а это – Core i7-7820X или Core i7-7800X) в режим x8 переключится и второй слот PCIe x16, а также отключатся процессорные M.2-слоты.

Все три слота PCIe x16 имеют механическое усиление и раздвинуты таким образом, чтобы в них можно было устанавливать карты расширения с массивными системами охлаждения.

Оставшиеся два слота PCIe x4 и PCIe x1 работают от чипсета, причём маленький слот разделяет ресурсы с разъемом USB 3.2 Gen2 для фронтальной панели корпуса. Впрочем, вероятная потеря слота PCIe x1 вряд ли кого-то расстроит, потому что он всё равно находится под первым слотом PCIe x16 и будет перекрыт видеокартой.

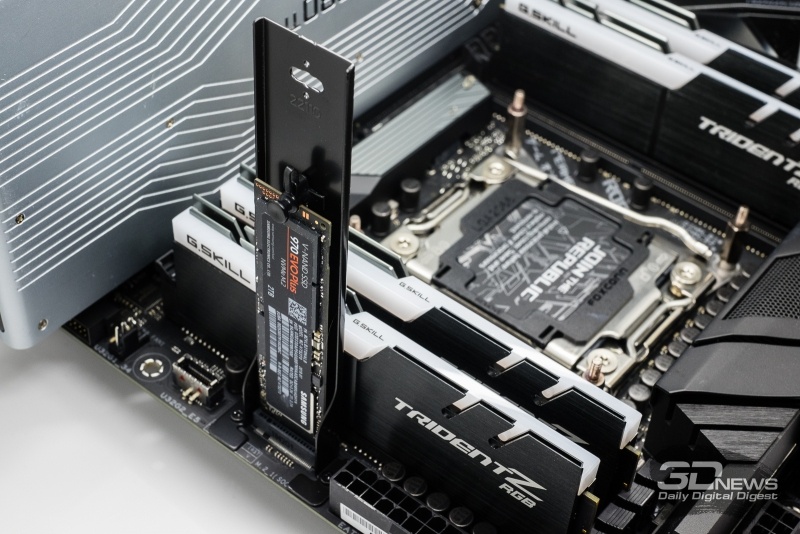

Чипсет обеспечивает работу восьми разъёмов SATA, размещённых по левому краю платы, а также третьего слота M.2, про который стоит поговорить отдельно. Во-первых, это – единственный разъём M.2 на ASUS ROG Strix X299-E Gaming II, который способен принимать SATA-накопители такого формата. Во-вторых, расположен он в достаточно необычном месте – перед слотами DIMM. Поэтому накопители устанавливаются в него вертикально, а для их надёжного крепления ASUS предусмотрела специальную металлическую рамку. Честно говоря, нам нравится идея вертикального M.2, потому что в этом случае для накопителя легко организовать хорошее охлаждение. Однако иногда приходится встречать и жалобы на то, что вертикально установленный накопитель мешается при охлаждении памяти.

На фоне LGA2066-плат прошлых поколений ASUS ROG Strix X299-E Gaming II выделяется не только наличием трёх слотов M.2, но и увеличенным количеством портов USB. К взятым из чипсета шести 5-гигабитным портам USB 3.2 Gen 1 разработчики добавили ещё пять 10-гигабитных портов USB 3.2 Gen 2. Четыре скоростных порта выведено сзади платы, а один – выполнен в виде внутреннего коннектора и предназначен для подсоединения разъёма с передней панели корпуса. Для того, чтобы обеспечить работу такого количества портов USB 3.2 Gen 2, на плату потребовалось поместить целых три дополнительных чипа ASMedia ASM3142.

С портами USB связана и ещё одно забавное решение. ASUS ROG Strix X299-E Gaming II имеет в своём арсенале целых восемь портов USB 2.0, причём четыре таких порта работает не напрямую от чипсета, а через хаб MTT GL852G. Кому может понадобиться такое количество портов USB 2.0, непонятно. На прошлой версии платы Strix X299-E Gaming портов данного типа было вдвое меньше.

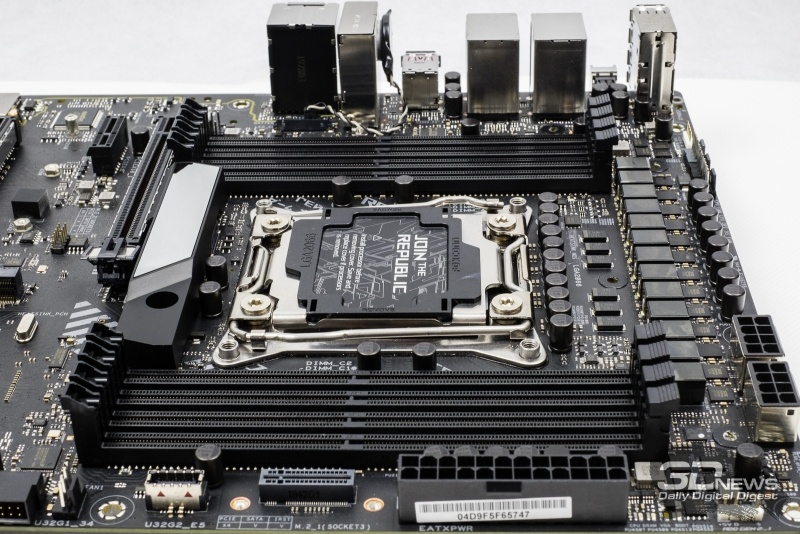

Но самое главное отличие ASUS ROG Strix X299-E Gaming II от прошлой версии с почти таким же названием, но без римской цифры два на конце, заключается в том, как теперь сделана схема питания. Прошлая плата имела восьмиканальный конвертер питания процессора, теперь же якобы применяется 12-канальная схема, по крайней мере, если верить описанию на сайте производителя.

Однако если по-честному, то питание на рассматриваемой плате – шестифазное на базе ШИМ-контроллера ASP1905. Но при этом каждая фаза собрана из пар запараллеленных силовых каскадов Infineon IR3555M и индуктивностей, что позволяет снимать с шестифазной схемы токи, достигающие 720 А без учёта питания процессорного SoC, к которому проложен свой собственный седьмой 60-амперный канал. Иными словами, к работе с прожорливыми процессорами ASUS ROG Strix X299-E Gaming II подготовлена неплохо, но общая конструкция конвертера питания всё-таки вызывает вопросы из-за небольшого числа «честных» фаз.

Подчёркивая тот факт, что ROG Strix X299-E Gaming II может справиться со сколь угодно мощными процессорами, ASUS установила на неё сразу два 8-контактных разъёма питания процессора, а также водрузила на VRM довольно массивную систему охлаждения с тепловой трубкой и 40-мм вентилятором.

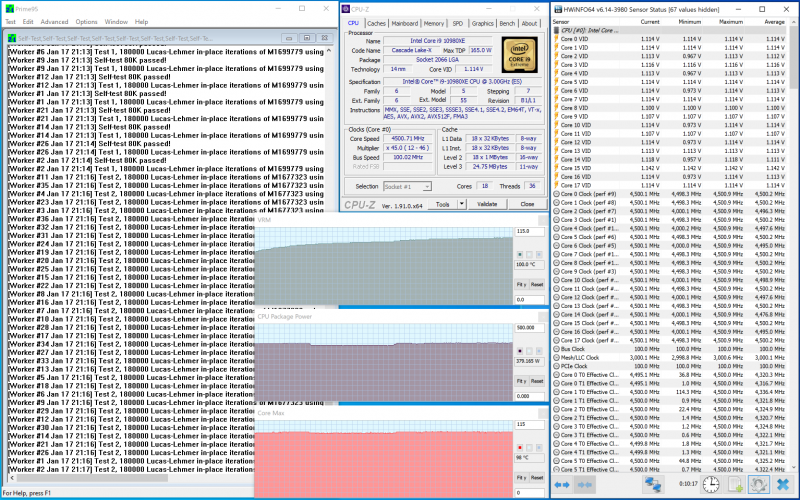

Но как бы впечатляюще эти радиаторы ни выглядели на фото, на самом деле ничего особенного в таком охлаждении нет, кроме того, что оно в целом адекватно для данного применения. То есть даже при разгоне Core i9-10980XE до 4,5 ГГц и под высокой нагрузкой в виде Prime95 схема питания не перегревалась. Хотя её максимальная температура и доходила до 100 градусов, при которых вентилятор разгонялся до максимальной скорости, перегрева или троттлинга мы не наблюдали.

Основная рабочая часть системы охлаждения VRM – это небольшой пластинчатый алюминиевый радиатор по центру алюминиевого бруска, примыкающего к силовым элементам через термопрокладки. Тепловая трубка здесь нужна разве только для более равномерного распределения тепла, потому что второй алюминиевый брусок, надетый на неё, вряд ли выполняет какую-то функцию вообще. На плате под ним находятся USB-контроллеры, которые не отличаются высоким тепловыделением, а его верхнюю часть полностью закрывает пластиковый кожух задней панели, препятствующий какой-либо конвекции. В общем, зачем был нужен этот второй брусок, остаётся загадкой.

Получается, что эффективность системы охлаждения во многом обеспечивается вентилятором, который зачем-то прикрыт сверху декоративной сеткой. И именно поэтому мы советуем от этой сетки сразу избавится – так и шума будет поменьше, и температуры будут пониже. Особенно, если принять во внимание тот факт, что при повышении температуры VRM вентилятор способен разгоняться до 6000 оборотов в минуту.

На практике собирать систему на ASUS ROG Strix X299-E Gaming II достаточно удобно, конструкция платы хорошо продумана, что совсем неудивительно, поскольку это – обновлённая версия другой популярной материнки. На неё без проблем встанут любые массивные кулера, в том числе и воздушные, а не как на MSI Creator X299, где разработчики отставили слишком мало места между первым слотом PCIe и процессорным разъёмом.

Но стоит учесть, что для тех, кто любит эксперименты на открытом стенде, ROG Strix X299-E Gaming II не может предложить исчерпывающего набора органов управления. На плате есть лишь кнопка включения, набор диагностических светодиодов и POST-контроллер. Даже сбрасывать настройки BIOS предлагается по старинке – при помощи перемычки.

Но зато рассматриваемая плата не лишена возможности автономно обновлять прошивку (без необходимости запускать систему), позволяет подключить выносной термодатчик и умеет управлять достаточным числом вентиляторов. Помимо коннекторов для двух процессорных вентиляторов и вентилятора VRM, на плате есть ещё два разъёма для подключения помп (без возможности регулировки скорости) и три разъёма для корпусных вентиляторов (с возможностью тонкой подстройки скоростей вращения в зависимости от температуры).

Много внимания уделено работе подсветки. Хотя ROG Strix X299-E Gaming II и предназначена для строительства могучих HEDT-платформ, она всё же относится к игровой серии материнок. Правда, на самой плате никакой особой RGB-феерии нет. Подсвечивается лишь небольшая акриловая вставка на кожухе задней панели.

Но при этом к плате можно наподключать целый ворох светодиодных лент. Для них припасено два разъёма для обычных трёхметровых RGB-лент стандарта 5050 и два разъёма для адресуемых лент стандарта WS2812B с максимальным количеством светодиодов по 120 штук. Вся подсветка на плате работает под руководством фирменного микроконтроллера AURA 52UA0 и 32-битного ARM-процессора STM32F 072CBU6. Пользователю же представляется настроить весь этот сверкающий ансамбль при помощи специального приложения ASUS Aura Sync.

Кроме этого, на плате между процессорным гнездом и первым слотом PCIe x16 есть небольшой монохромный OLED-дисплей LiveDash, который также можно использовать как в информационных, так и в оформительских целях.

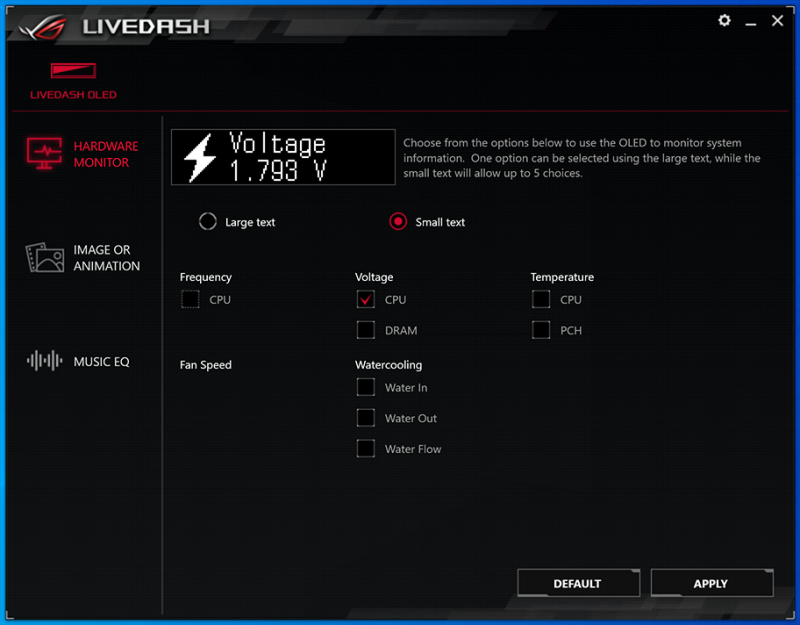

Для управления содержимым этого дисплея у ASUS предусмотрена специальная утилита, но по умолчанию на него выводятся POST-коды при старте системы и температура процессора – при её работе.

В остальном, оснащение ASUS ROG Strix X299-E Gaming II вполне типично для современной платы достаточно высокого уровня. За интегрированный звук отвечает кодек Realtek ALC1220 (по традиции переименованный в S1220A), который на этот раз работает без поддержки со стороны дополнительного высококачественного ЦАП, но в сопровождении двух операционных усилителей, способных прокачать высокоомные наушники.

Сетевые соединения могут быть реализованы по трём путям: через беспроводной контроллер Intel Wi-Fi 6 AX200 2×2 802.11ax или по проводу – через 2,5-гигабитный контроллер Realtek RTL8125 или гибитный контроллер Intel WGI219V.

Учитывая всё сказанное, содержимое задней панели платы вас наверняка не удивит.

Здесь размещено четыре порта USB 2.0; два порта USB 3.2 Gen 1; четыре порта USB 3.2 Gen 2, один из которых имеет исполнение Type-C; два сетевых разъёма RJ-45; коннекторы для Wi-Fi-антенны; пять аналоговых аудио-гнёзд; SPDIF-выход и кнопка FlashBack BIOS для автономного обновления прошивки.
