Новая статья: Обзор и тест кулера Deepcool Assassin III: попытка номер три

В 2012 году Deepcool выпустила двухбашенный кулер Assassin («наёмный убийца»), который выглядел весьма достойно на фоне уже являвшегося в то время лидером Phanteks PH-TC14PE и заслуженно получил звание суперкулера. Спустя четыре года компания представила Assassin II, изменив форму пластин радиаторов и оснастив их двумя вентиляторами диаметрами 120 и 140 мм. Однако в сравнении с всё тем же экземпляром PH-TC14PE в эффективности вторая версия не прибавила, поскольку качественных изменений и новых инженерных решений в кулере не было.

И вот в начале 2019 года, на выставке CES 2019, Deepcool показывает третью версию Assassin. Официально представлена она при этом была в конце лета, а до тестовых лабораторий добралась только к середине осени. Новая версия имеет на одну тепловую трубку меньше, но зато все оставшиеся теперь усовершенствованы — вкупе с новыми радиаторами и парой 140-мм вентиляторов они, по заявлению производителя, способны отвести от центрального процессора аж 280 ватт тепла. Так ли хорош новый кулер и справится ли на этот раз он со своими соперниками?

⇡#Технические характеристики и рекомендованная стоимость

⇡#Упаковка и комплектация

Большая коробка весом около двух килограммов, в которой поставляется Deepcool Assassin III, теперь лишена пластиковой ручки для переноски. По всей видимости, маркетологи компании решили, что за прошедшие с момента появления второй версии кулера три года пользовательской аудитории кулера ручка в коробке перестала быть нужной. Сама упаковка теперь оформлена в сером и зелёном тонах, а на её лицевой стороне изображена система охлаждения практически в полном размере.

Габариты, технические характеристики и ключевые особенности новинки приведены на обратной и боковых сторонах коробки.

Внутри картонной упаковки радиатор зафиксирован в мягких вставках из вспененного полиэтилена, а вентиляторы и аксессуары запечатаны в отдельные коробки. В списке аксессуаров универсальная пластина на обратную сторону платы, наборы креплений и кабелей, проволочные скобы для вентиляторов (3 пары), пластиковая карточка для равномерного распределения термоинтерфейса на процессоре и салфетка с пропиткой для очистки процессора от термопасты.

Кстати, в комплекте с кулером поставляется «нанотехнологичная» термопаста Deepcool G40 с заявленной теплопроводностью 5,2 Вт/(м·К). В дополнение к перечисленным аксессуарам в коробке можно найти длинную крестовую отвёртку с симпатичной полупрозрачной ручкой.

Добавим, что новая система охлаждения выпускается в Китае и обеспечивается пятилетней гарантией. Что касается её стоимости, то официальной информации на этот счёт нет, а в новостях фигурировала цифра 80 долларов США. В России Deepcool Assassin III уже можно приобрести по цене от пяти с половиной тысяч рублей — это уровень цен других воздушных систем охлаждения высшего класса.

⇡#Особенности конструкции

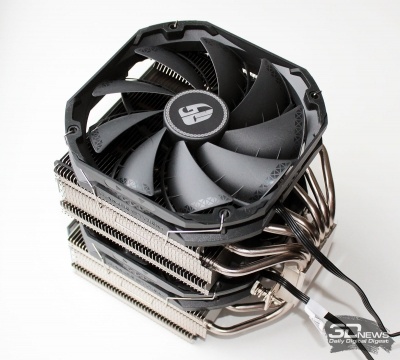

Продолжая тенденцию двух предыдущих моделей, новый Deepcool Assassin III является двухбашенным кулером с двумя вентиляторами. По габаритам и массе это довольно впечатляющая модель: её высота составляет 166 мм, ширина – 140 мм, а длина равна 160 мм. Весит новинка 1242 грамма, из которых 920 приходятся на радиатор.

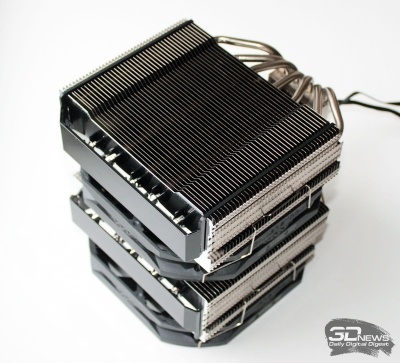

Из дизайнерских изысков отметим две пластиковые вставки над каждой секцией. Они имеют глянцевую поверхность, поэтому придают каждой «башне» довольно привлекательный вид. На эффективность охлаждения эти вставки никак не влияют.

Вот как выглядит конструкция Deepcool Assassin III на схеме.

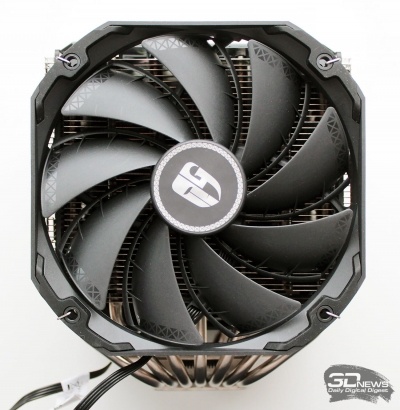

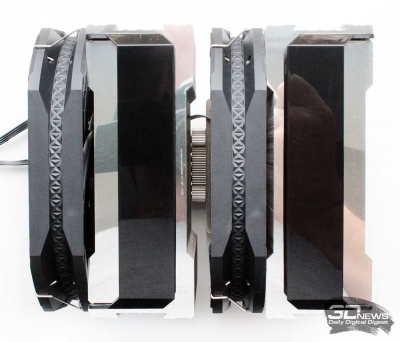

Как это чаще всего бывает в таких моделях, один вентилятор установлен на одной из внешних секций, а второй – между секциями радиатора.

Расстояние между секциями равно 35 мм, поэтому при необходимости туда можно установить толстый вентилятор.

Радиатор никелирован. Каждая секция в нём состоит из 44 алюминиевых пластин толщиной 0,45 мм, расставленных с межрёберным расстоянием 2,0 мм.

Расчётная площадь такого радиатора составляет примерно 10 800 см2, что находится на уровне других суперкулеров. Первая и вторая версии Assassin имели площадь радиатора порядка 12 000 см2, а здесь она меньше из-за трёх укороченных пластин в каждой секции и чуть меньших размеров самих пластин. Сделано это для обеспечения совместимости радиатора с высокими модулями оперативной памяти. Точно такое же решение применяет в своём флагмане Noctua.

Отметим, что боковины каждой секции почти полностью закрыты загнутыми вниз концами рёбер, сомкнутыми в замки. Это не только придаёт радиатору повышенную жёсткость, но и концентрирует воздушный поток на рёбрах по всей их длине. Торцы рёбер радиатора не имеют никаких оптимизаций для снижения сопротивления воздушному потоку. Пожалуй, в кулерах такого класса отсутствие подобных оптимизаций можно назвать недостатком, поскольку для достижения максимальной эффективности важна каждая составляющая, даже самая, казалось бы, незначительная.

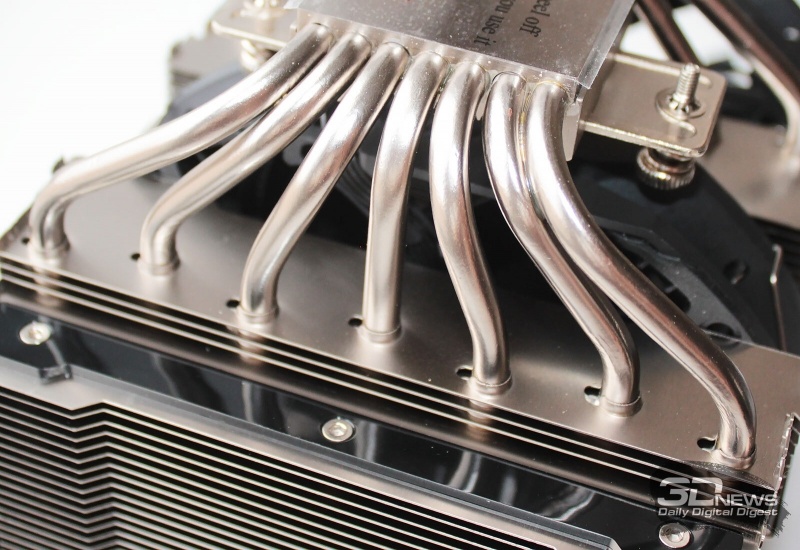

Если в первом и втором Deepcool Assassin использовались сразу восемь медных тепловых трубок диаметром 6 мм, то в третьей версии их семь штук того же диаметра.

Однако теперь в Assassin III применены тепловые трубки, выполненные по новой «технологии спекания», благодаря которой увеличена внутренняя площадь поверхности трубок и повышена эффективность/скорость теплообмена.

Если судить по приведённому фото, на приграничной зоне внутренней поверхности таких трубок есть дополнительный пористый слой, который и повышает скорость теплообмена. Жаль только, что конкретных цифр преимущества новых тепловых трубок перед старыми производитель не приводит.

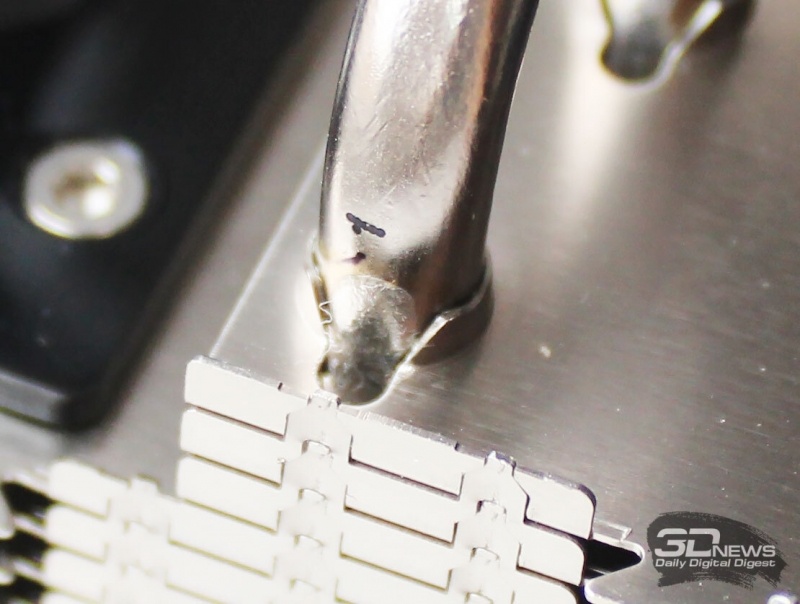

В местах сопряжения пластин и тепловых трубок используется припой, причём контакт выполнен довольно аккуратно, а высота горлышек у трубок составляет не менее 1,5 мм.

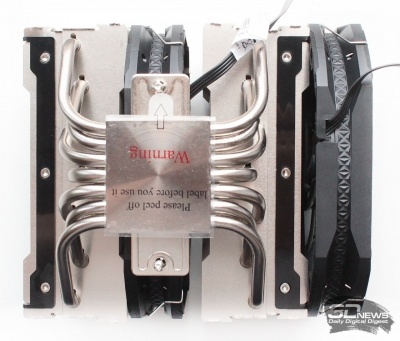

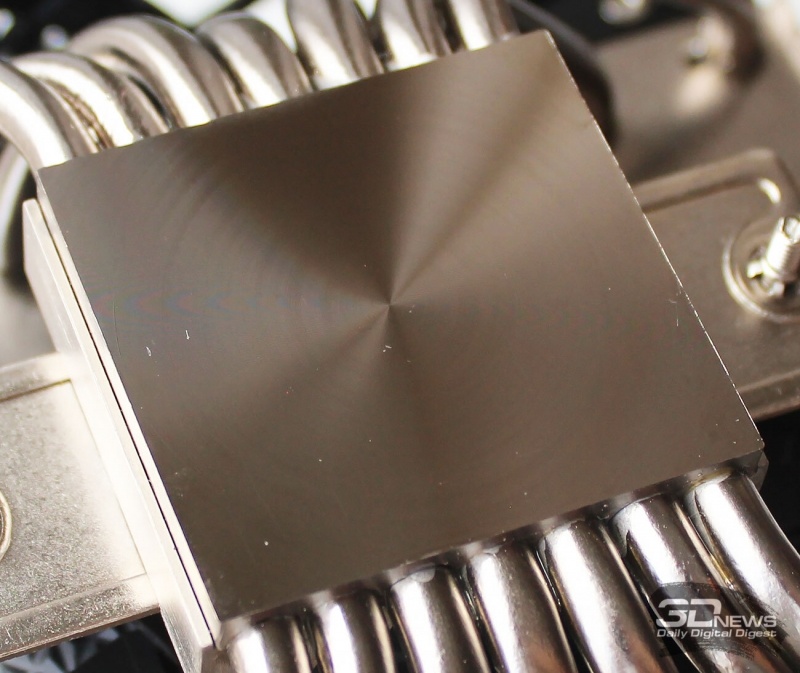

В медном никелированном основании трубки лежат в желобках, почти вплотную друг к другу, и также пропаяны. Размеры контактной поверхности равны 45,5 × 43,0 мм, а отшлифована она по классу 0,1 мм, что, по мнению разработчиков, является оптимальным значением для обеспечения наиболее эффективной теплопередачи.

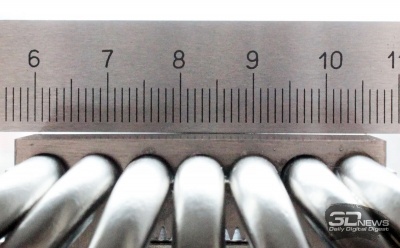

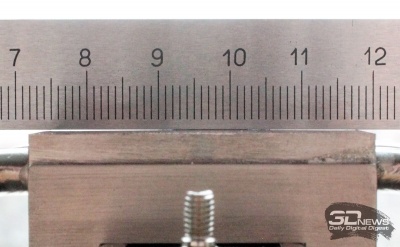

Ещё один интересный факт — заводская выпуклость контактной поверхности в её центре. Причём она именно задумана инженерами Deepcool, а не допущена при сборке и не образовалась во время пайки.

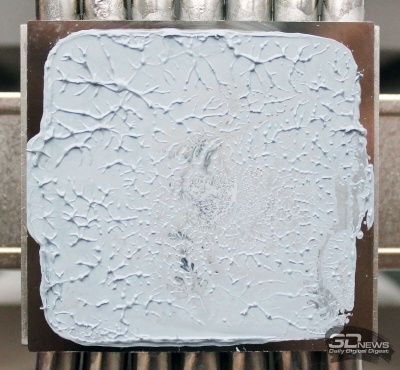

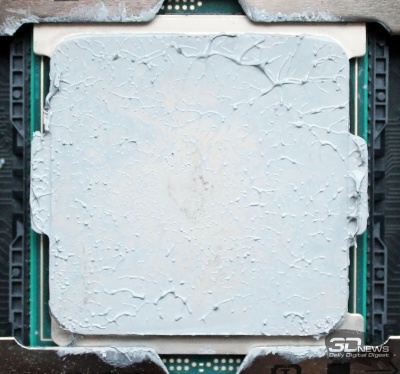

Выполненное таким образом основание кулера гарантирует максимальный прижим к процессору в зоне расположения его кристалла, что мы и видим по отпечаткам, полученным на процессоре Intel конструктивного исполнения LGA2066.

Радиаторы процессорных кулеров с выпуклыми основаниями нам регулярно встречались и раньше, но так, чтобы производитель сразу называл это осознанным и специальным решением, произошло, пожалуй, впервые.

Следующим нововведением третьей версии «наёмного убийцы» стали новые 140-мм вентиляторы Deepcool TF 140S с маркировкой DFr1402412CM и поддержкой широтно-импульсной модуляции. Что интересно, в качестве отдельной модели данные вентиляторы на сайте Deepcool не значатся, поэтому, возможно, они производятся эксклюзивно для Assassin III. Вентиляторы выпущены в полностью чёрном цвете и не имеют подсветки.

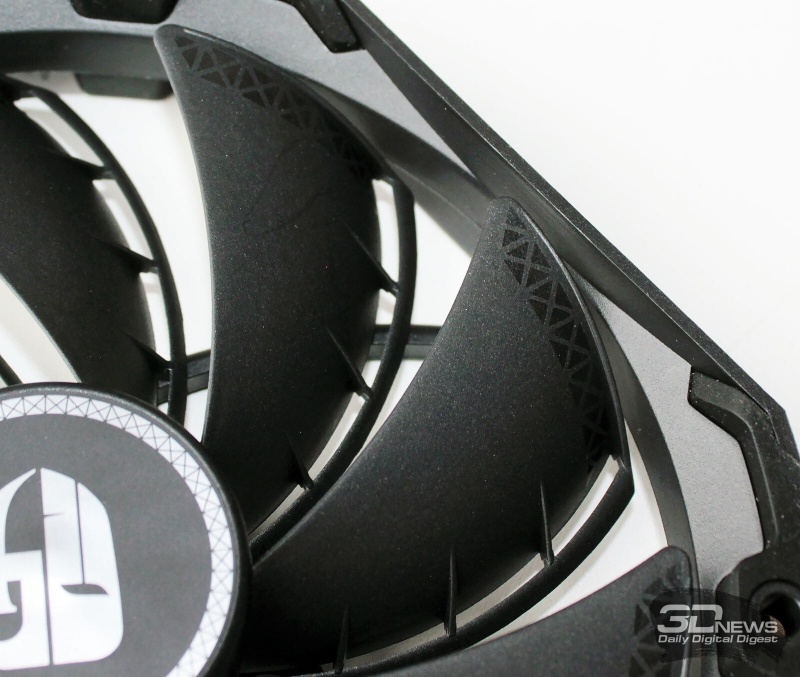

Их основная особенность – оригинальные лопасти с дополнительной полкой на внешней стороне задней грани и с плавниками, размещёнными неравномерно на каждой лопасти чтобы исключить возникновение резонансных вибраций.

По мнению разработчиков, такие лопасти не только способны увеличить воздушный поток, но и способствуют снижению уровня шума, поскольку структурируют прокачиваемый вентилятором воздух.

Скорость вращения вентиляторов регулируется автоматически, при помощи ШИМ, в диапазоне от 400 до 1400 об/мин. Заявленный максимальный воздушный поток в 90,4 CFM выглядит нереалистично для вентиляторов такого диаметра и скорости, но, вероятно, в характеристиках указана сумма потоков сразу двух вентиляторов. На 1400 об/мин вентиляторы могут развивать статическое давление 1,79 мм H2O, и должны шуметь не громче 34,2 дБА.

Электрические характеристики «вертушек» таковы: 12 В, 0,21 А, 2,52 Вт. По результатам наших измерений получилось, что каждый вентилятор потребляет не более 2,54 Вт и стартует при напряжении 2,9 В.

На радиаторе вентиляторы закрепляются привычными проволочными скобами, они в меру тугие, удачно балансируя между удобством установки и жесткостью крепления. В качестве виброгасителей используются встроенные в вентиляторы силиконовые вставки в углах.

Проволочных креплений в комплекте три пары, поэтому тем, кто решит повесить на радиатор Assassin III сразу три вентилятора, ничего изобретать не придётся. Добавим, что длина кабеля каждого вентилятора составляет 400 мм, а ещё 500 мм к ней добавляет комплектный Y-сплиттер для подключения двух вентиляторов к одному разъёму материнской платы или реобаса.

⇡#Совместимость и установка

Deepcool Assassin III совместим со всеми современными процессорами, за исключением AMD с разъёмом Socket TR4. Облегчить установку кулера поможет подробная инструкция (формат PDF, 20 Мбайт). Для всех платформ с процессорами AMD используется штатная усилительная пластина, для Intel LGA115x – пластиковая backplate из комплекта, а для LGA1366/2011(v3)/2066 опорные шпильки вворачиваются прямо в металлическую пластину процессорного разъёма.

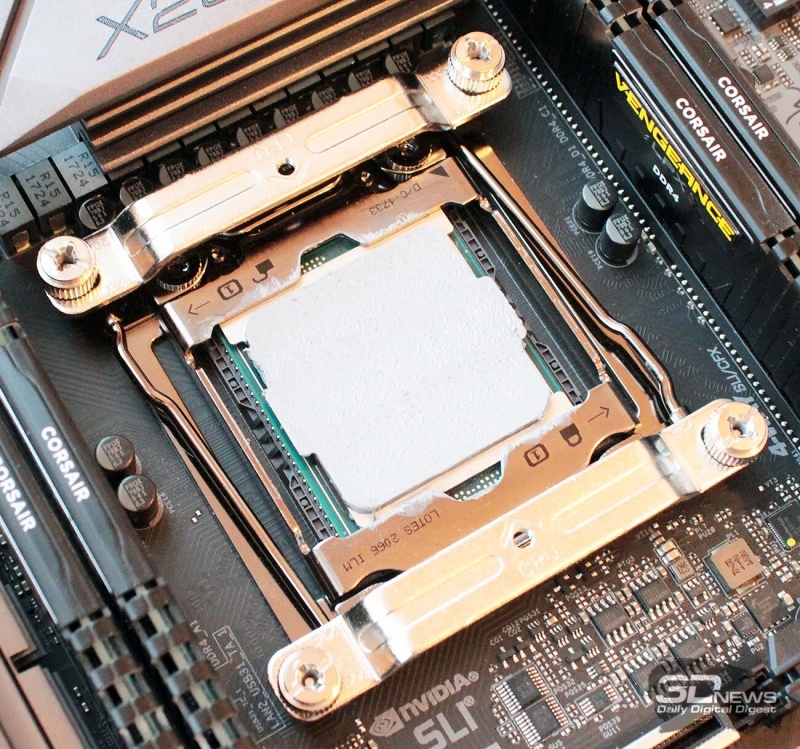

Далее на эти шпильки закрепляются две стальные направляющие.

Но тут мы столкнулись с неожиданной проблемой. Дело в том, что эти шпильки с резьбой очень короткие, и после установки на них стальных направляющих остаётся буквально три витка резьбы. Поскольку в прижимной гайке с накатанной головкой сначала идёт косой срез и только затем затем резьба, гайка цепляется буквально за две нитки резьбы.

В результате при прижатии кулера к процессору одну такую гайку вырывало с резьбы и кулер не прижимался. Решение проблемы было прямо под рукой – прижимные гайки от суперкулера Phanteks PH-TC14PE, которые мы и использовали.

Но всё же Deepcool стоит обратить внимание на эти очень короткие шпильки и увеличить их длину для повышения надёжности крепления.

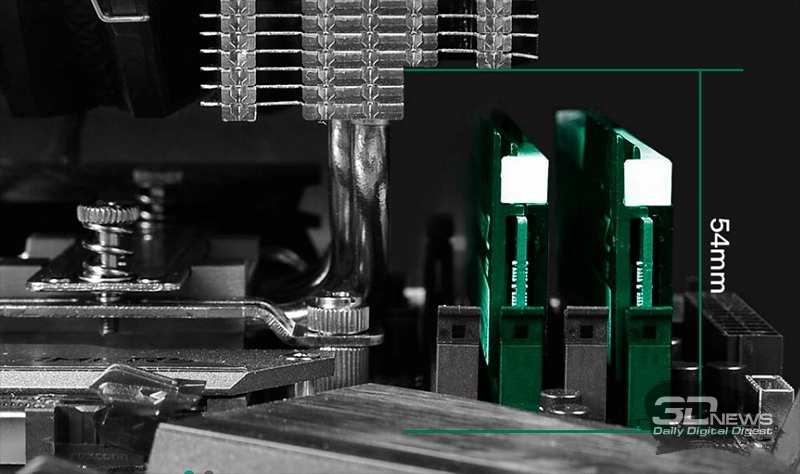

Расстояние от материнской платы до нижней пластины внешней стороны каждой секции составляет 54 мм.

Иначе говоря, высоты здесь достаточно, чтобы установить модули памяти с умеренно-высокими радиаторами. Но при этом, на удивление, недостаточно ширины.

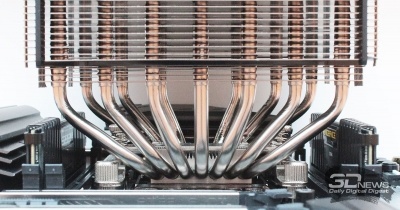

К сожалению, крайние тепловые трубки, выходящие из основания радиатора, при попытке его установки по направлению воздушного потока к задней стенке корпуса упирались в радиатор силовой цепи питания процессора на материнской плате. А при повороте радиатора на 90 градусов (с направлением воздушного потока к верхней стенке корпуса), эти же трубки утыкались в ближайшие к процессорному разъёму модули памяти. В итоге нам пришлось вынуть из этих слотов модули, чтобы установить кулер, оставив память только в крайних слотах и используя двухканальный режим работы вместо четырёхканального.

Вот как выглядит радиатор Deepcool Assassin III на нашей материнской плате ASRock X299 OC Formula.

Отметим, что с такой необычной проблемой при тестировании систем охлаждения на данной плате нам пришлось столкнуться впервые.

Внутри корпуса системного блока Deepcool Assassin III смотрится интересно и многообещающе.

Поскольку мы не используем видеокарту в первом слоте PCI-E 3.0, а устанавливаем её в четвёртый слот x16, то помех первому вентилятору кулера она не создаёт.
