Выпуск новых видеокарт NVIDIA GeForce RTX 2070 SUPER и GeForce RTX 2060 SUPER, а также их конкурентов на графических процессорах AMD очень серьёзно всколыхнул сегмент 3D-графики. На вторичном рынке пользователи массово стали выставлять на продажу обычные GeForce RTX 2070 и GeForce RTX 2060 в надежде выгодно приобрести обновлённые их версии, исходя из того, что NVIDIA предлагает их за ту же стоимость, что и раньше, а в «железных» конференциях с новой силой разгораются нешуточные баталии фанатов обеих компаний.
Ещё более активно ведут себя компании-партнёры NVIDIA, выпустившие сразу по несколько вариантов SUPER-видеокарт на каждом чипе. Например, хорошо известная нашим постоянным читателям Gigabyte анонсировала по четыре модели GeForce RTX 2070 SUPER и GeForce RTX 2060 SUPER, различающиеся схемотехникой, системами охлаждения, частотами и дизайном, и одну из таких видеокарт нам уже удалось получить на тестирование. В сегодняшней статье речь пойдёт о Gigabyte GeForce RTX 2070 SUPER Gaming OC.
Сразу нужно сказать, что это сравнительно простая видеокарта с условным разгоном ядра и не самой мощной системой питания — всё самое крутое оставили для видеокарты серии AORUS. Тем не менее у Gigabyte GeForce RTX 2070 SUPER Gaming OC есть всё необходимое, чтобы завоевать сердца геймеров и сделать их кошельки легче.
⇡#Обзорвидеокарты Gigabyte GeForce RTX 2070 SUPER Gaming OC (GV-N207SGAMING OC-8GC)
⇡#Технические характеристики и рекомендованная стоимость
Технические характеристики и стоимость видеокарты Gigabyte GeForce RTX 2070 SUPER Gaming OC приведены в таблице в сравнении с эталонными версиями NVIDIA GeForce RTX 2080 FE и GeForce RTX 2070 FE. Мы не стали включать в таблицу эталонную версию NVIDIA GeForce RTX 2070 SUPER, поскольку по характеристикам видеокарта Gigabyte отличается от неё в самой минимальной степени.
| Наименование технических характеристик | NVIDIA GeForce RTX 2080 FE | Gigabyte GeForce RTX 2070 SUPER Gaming OC | NVIDIA GeForce RTX 2070 FE | |
|---|---|---|---|---|
| Графический процессор | TU104-A1 Turing (TSMC) |
TU104-A1 Turing (TSMC) |
TU106-A1 Turing (TSMC) |
|
| Техпроцесс, нм | 12 FFN | 12 FFN | 12 FFN | |
| Площадь кристалла кв. мм | 545 | 545 | 445 | |
| Число транзисторов, млрд. | 13,6 | 13,6 | 10,8 | |
| Частота графического процессора, МГц | 3D | 1515 (1800 – boost) |
1605 (1815 – boost) |
1410 (1710 – boost) |
| 2D | 300 | 300 | 300 | |
| Число унифицированных шейдерных процессоров, шт. | 2944 | 2560 | 2304 | |
| Число текстурных блоков, шт. | 184 | 160 | 144 | |
| Число блоков растровых операций (ROPs), шт. | 64 | 64 | 64 | |
| Число тензорных ядер / RT-ядер, шт. | 368 / 46 | 320 / 40 | 288 / 36 | |
| Скорость трассировки лучей, GRay/s | 8 | 7 | 6 | |
| Теоретическая максимальная скорость закраски, Гпикс./с | 115,0 | 116,2 | 111,4 | |
| Теоретическая максимальная скорость выборки текстур, Гтекс. /с | 331,0 | 290,4 | 250,6 | |
| Тип поддерживаемой памяти | GDDR6 | GDDR6 | GDDR6 | |
| Разрядность шины обмена с памятью, бит | 256 | 256 | 256 | |
| Эффективная частота работы видеопамяти, ГГц | 3D | 14 | 14 | 14 |
| 2D | 0,81 | 0,81 | 0,81 | |
| Объем памяти, Гбайт | 8 | 8 | 8 | |
| Полоса пропускания видеопамяти, Гбайт/с | 448,0 | 448,0 | 448,0 | |
| Пиковая потребляемая мощность в 3D режиме работы, Вт | 3D | 225 | 215 | 185 |
| 2D | н/д | н/д | н/д | |
| Требования к мощности блока питания, Вт | 650 | 650 | 550 | |
| Размеры видеокарты (Д × В × Т), мм | 267 × 102 × 39 | 289 × 105 × 50 | н/д | |
| Масса, г | н/д | 982 | н/д | |
| Интерфейс | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | |
| Выходы | 1 HDMI v2.0b, 3 DisplayPort v1.4a, USB-C (VirtualLink) |
1 HDMI v2.0b, 3 DisplayPort v1.4a, USB-C (VirtualLink) |
1 DVI-D, 1 HDMI v2.0b, 2 DisplayPort v1.4a, USB-C (VirtualLink) |
|
| Дата релиза | 19/09/2018 | 02/07/2019 | 19/09/2018 | |
| Рекомендованная стоимость в момент анонса, долларов США | 699/799 | 499 | 499/599 | |
| Минимальная розничная стоимость на дату публикации статьи, руб. | 49 990 | 39 770 | 35 990 |
⇡#Упаковка и комплектация
Gigabyte GeForce RTX 2070 SUPER Gaming OC поставляется в картонной коробке, оформление которой уже стало стандартным для продуктов данной компании. Вместе с изображением футуристического глаза на её лицевой стороне приведена модель видеокарты и отдельными пиктограммами выделены особенности данной модели.
Подробнее о последних рассказывается на обратной стороне коробки, где также можно найти перечень видеовыходов и минимальные системные требования.
Предельно краткие характеристики видеокарты указаны на стикере с торца коробки.

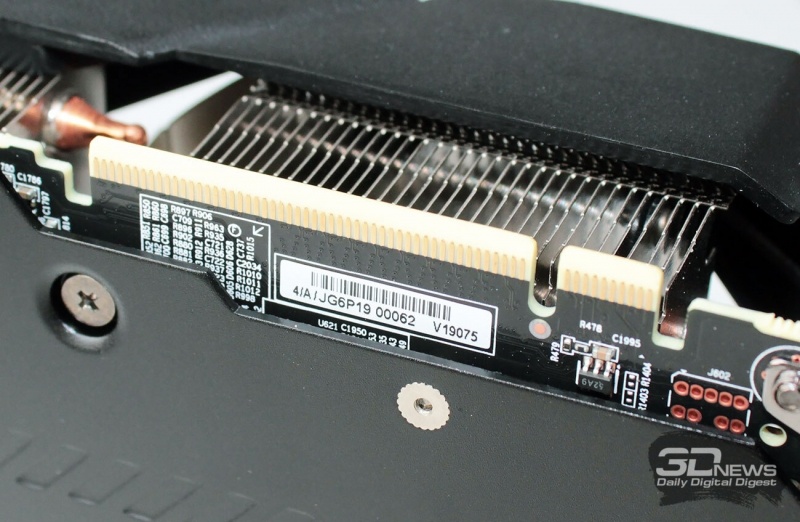

Ниже на нём приведён серийный номер видеокарты, который можно сверить с серийным номером непосредственно на кожухе кулера Gigabyte GeForce RTX 2070 SUPER Gaming OC. Мало ли что.
Внутрь цветной оболочки вставлена ещё одна коробка, только теперь чёрная и из более толстого материала.
В ней находится мягкая оболочка из вспененного полиэтилена, в центральной части которой прочно зафиксирована видеокарта, дополнительно запечатанная в антистатический пакет. Сверху она накрыта плоской коробкой с аксессуарами, поэтому за сохранность продукта во время пересылки можно особо не беспокоиться.
В комплекте с Gigabyte GeForce RTX 2070 SUPER Gaming OC можно найти талон расширенной гарантии, диск с драйверами и утилитой, а также краткое руководство.
Бонусов в комплекте поставки нет, однако с помощью прилагаемого купона AORUS Care видеокарту можно зарегистрировать на сайте Gigabyte, чтобы получить на неё увеличенную до четырёх лет гарантию. Что интересно, Gigabyte GeForce RTX 2070 SUPER Gaming OC к серии AORUS не относится, а гарантия есть.
Добавим, что выпускаемая в Китае видеокарта уже продаётся в России по цене чуть менее 40 тысяч рублей. Во всем известном зарубежном онлайн-магазине за эту же модель просят менее 33 тысяч рублей, но это без учёта стоимости доставки и лекарств от нервов во время пересылки. Тем не менее отметим, что и та и другая стоимость GeForce RTX 2070 SUPER уже сегодня ниже цены обычных GeForce RTX 2070 на старте продаж, что не может не радовать.
⇡#Дизайн и особенности печатной платы

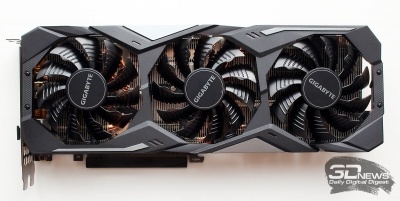

Дизайн новой Gigabyte GeForce RTX 2070 SUPER Gaming OC в большинстве своём повторяет дизайн предыдущих видеокарт компании серии Gaming. Небольшие отличия можно заметить только в серых вставках на кожухе кулера с лицевой стороны и в верхней накладке такого же цвета, где размещена подсветка.
 |
 |
 |
 |

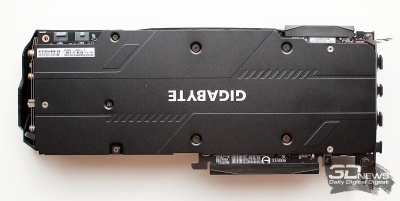

Видеокарта получилась умеренных размеров – всего 289 × 105 × 50 мм, но весит она довольно прилично – 982 грамма.

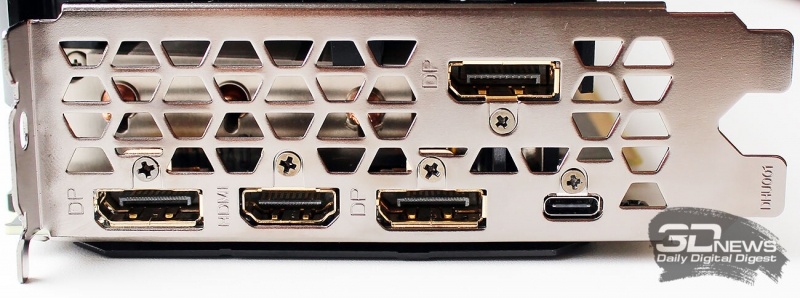

Из видеовыходов у Gigabyte GeForce RTX 2070 SUPER Gaming OC один HDMI версии 2.0b, три DisplayPort версии 1.4a, а также один порт USB 3.1 Gen2 Type C (VirtualLink) для подключения устройств виртуальной реальности.
При этом на панели с выходами осталось место решётке для оттока нагретого воздуха за пределы корпуса системного блока.

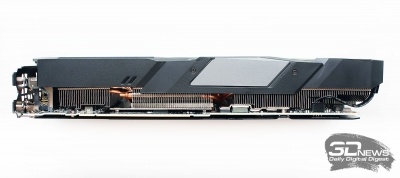

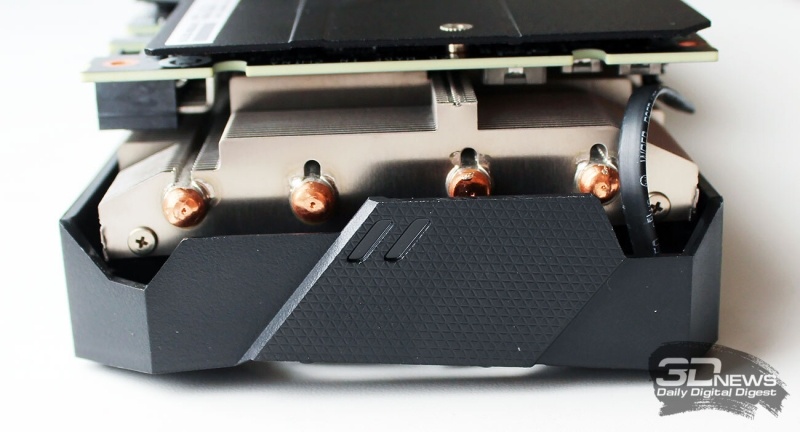

Противоположный торец видеокарты наполовину закрыт пластиковым кожухом, но можно увидеть и радиатор, и его тепловые трубки.

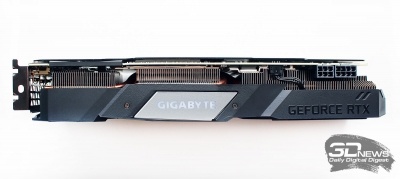

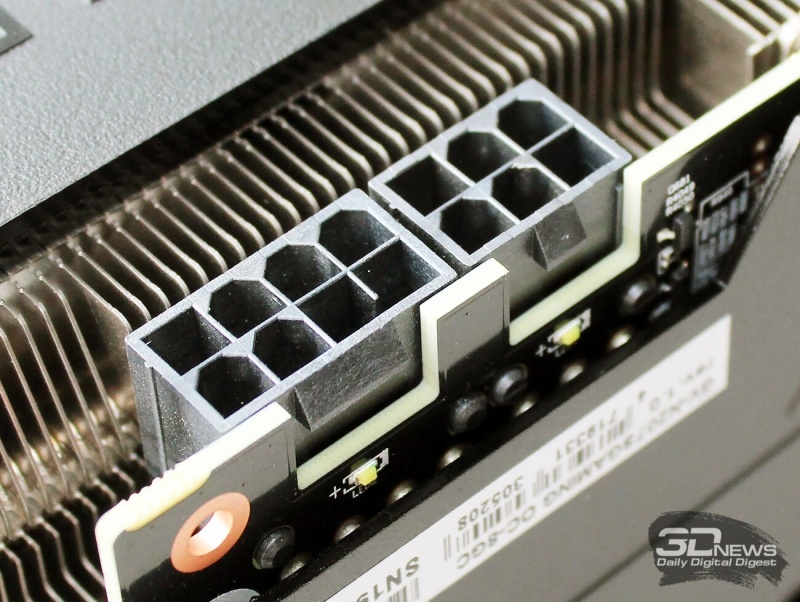

Два разъёма питания – шести- и восьмиконтактный – выведены на верхнюю кромку текстолита, удобно сориентированы защёлками наружу и имеют индикаторы корректности работы.
Максимальный уровень энергопотребления Gigabyte GeForce RTX 2070 SUPER Gaming OC не должен превышать 215 ватт. Это уже на 30 ватт выше, чем у обычной GeForce RTX 2070, но всё ещё на 10 ватт ниже, чем у эталонной GeForce RTX 2080. Блок питания в системе, где будет установлена одна такая видеокарта, должен быть мощностью не менее 650 ватт. «Одна» – добавлено не случайно, поскольку GeForce RTX 2070 SUPER имеет разъём интерфейса NVLink, с помощью которого можно объединить две таких видеокарты в режим SLI.
В этом случае потребуется блок питания мощностью не менее 850 ватт.

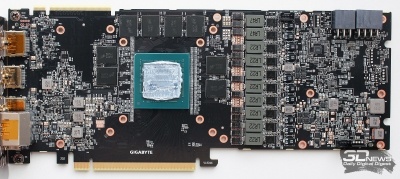

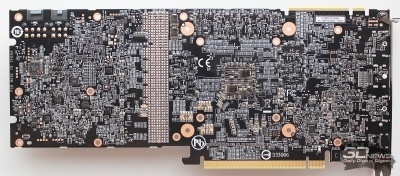

Длина печатной платы видеокарты равна 265 мм. Компоновка элементов весьма плотная как с лицевой, так и с обратной стороны текстолита.
 |
 |
Плата базируется на фирменной концепции Ultra Durable VGA, предполагающей использование только качественных и долговечных компонентов и текстолита с удвоенной толщиной медных слоёв.

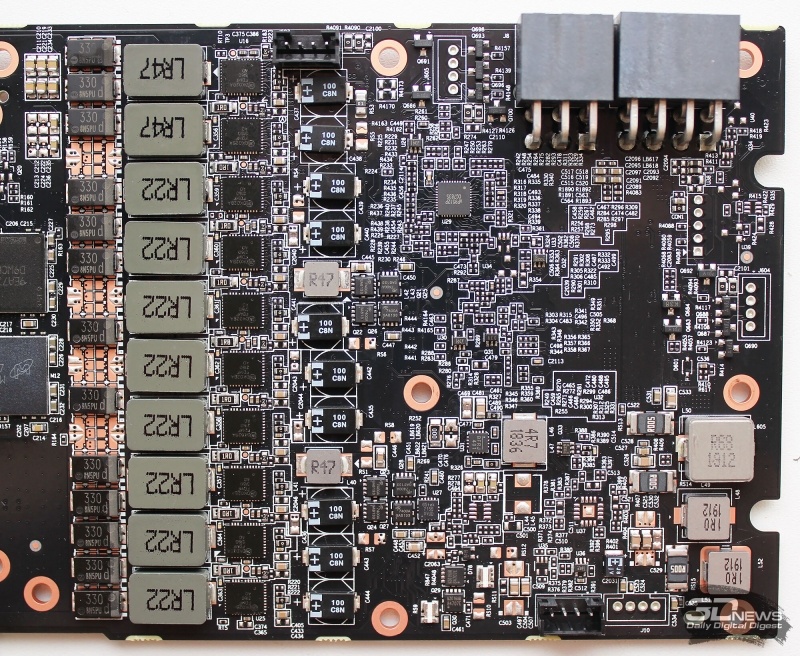

Система питания видеокарты десятифазная. Восемь фаз, скомпонованные из твердотельных конденсаторов и полевых транзисторов с интегрированным драйвером, отведены на графический процессор, а ещё две – на видеопамять и силовые цепи.

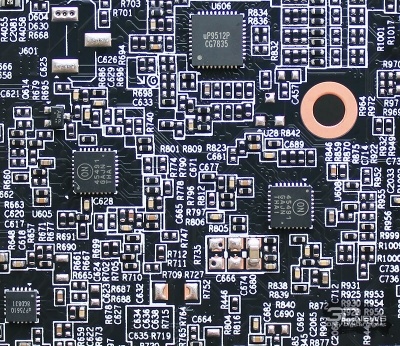

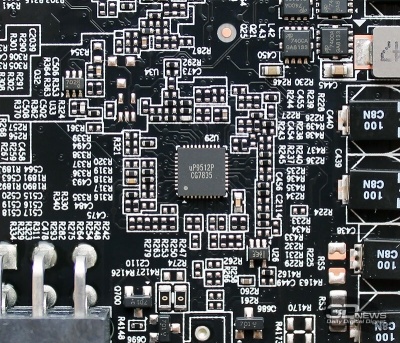

За управление питанием отвечают два восьмифазных контроллера uP9512 производства uPI Semiconductor, один из которых распаян на лицевой стороне текстолита, а второй – на обратной.
 |
 |

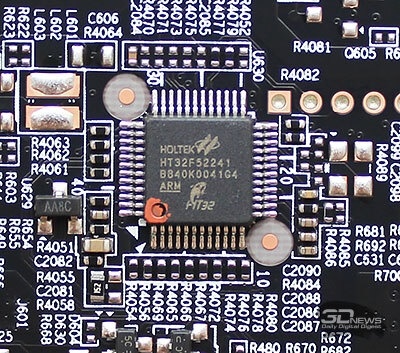

Рядом видны два контроллера NCP45491 производства ON Semiconductor, отвечающие за регулировку напряжений. В схемотехнике платы можно выделить ещё одну микросхему – Holtek HT32F52241.
По всей видимости, на неё возложены функции обеспечения мониторинга видеокарты и управления подсветкой.
Порадовал тот факт, что количество термопасты на графическом процессоре было оптимальным, а по цвету и консистенции она напоминала ARCTIC MX-4, только была менее густой. А вот отсутствие защитной рамки по периметру подложки графического процессора – не очень приятный факт.

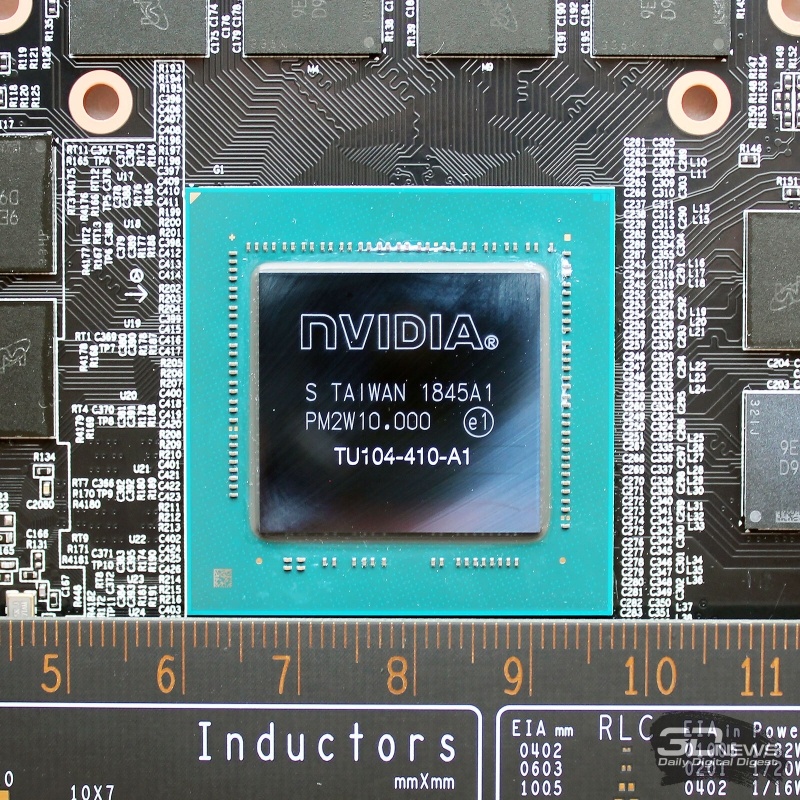

В основном обзоре GeForce RTX 2070 SUPER мы уже рассказали, чем отличается графический процессор этой видеокарты от обычной GeForce RTX 2070. Про Gigabyte GeForce RTX 2070 SUPER Gaming OC к нему можно добавить, что форсированная частота его GPU составляет 1815 МГц (+2,5%) против 1770 МГц у эталонной версии. Базовая частота осталась неизменной — она равна 1605 МГц. Такой разгон можно назвать условным, то есть он вроде формально бы есть, но эффект от него будет едва заметным. Тем не менее за счёт этих 45 МГц видеокарта получила индекс OC. К слову, у самой производительной версии GeForce RTX 2070 SUPER от Gigabyte частота ядра в boost-режиме может увеличиваться до 1905 МГц.

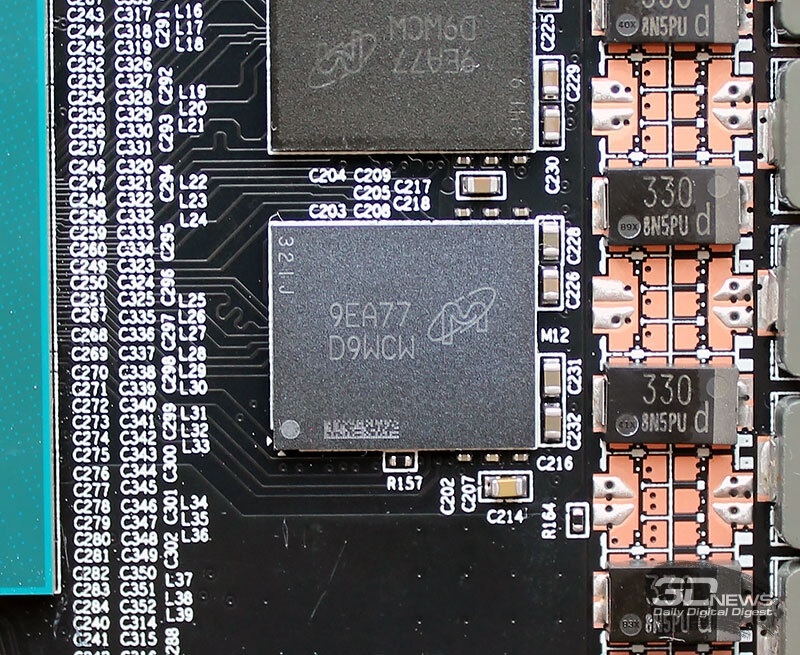

Как мы знаем, изменений в подсистеме видеопамяти у GeForce RTX 2070 SUPER не произошло. Вторит NVIDIA и Gigabyte, которая не стала ничего оптимизировать и разгонять и без того быстрые 8 Гбайт GDDR6 на 256-битной шине, способные «перекачивать» по 448 гигабайтов в секунду. Здесь память набрана микросхемами 9EA77 D9WCW производства Micron Technology.
Их эффективная частота равна 14 ГГц, и, как показывает практика, такие микросхемы имеют хороший запас по частоте для разгона, что мы обязательно проверим сегодня.

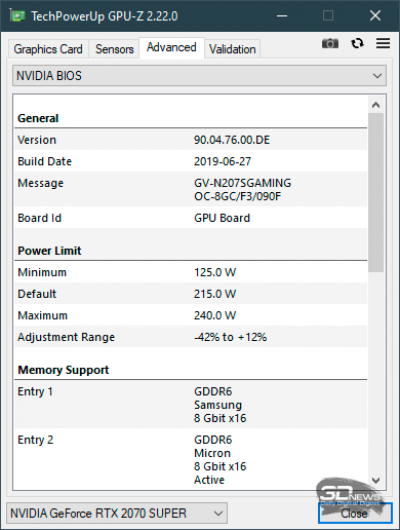

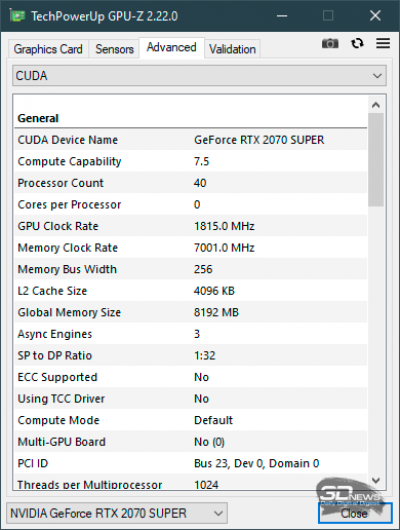

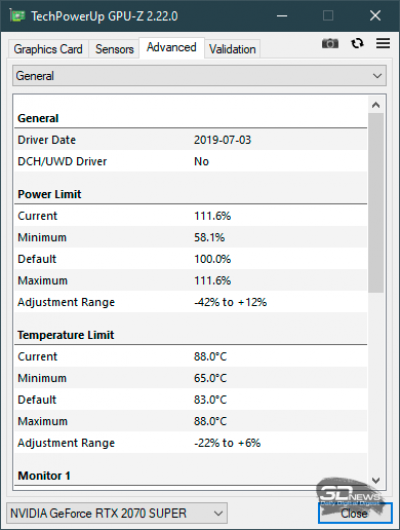

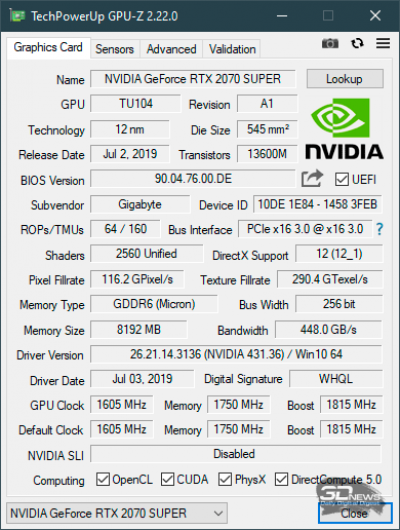

Промежуточный итог обзора Gigabyte GeForce RTX 2070 SUPER Gaming OC подведёт утилита GPU-Z с характеристиками видеокарты.
 |
 |
 |
 |
⇡#Система охлаждения
Поскольку частотная формула Gigabyte GeForce RTX 2070 SUPER Gaming OC от эталона отличается в минимальной степени, основной акцент в данной модели видеокарты Gigabyte делает на её системе охлаждения. И это не банальный маркетинг, так как новая версия фирменного кулера WindForce 3X действительно заслуживает внимания.

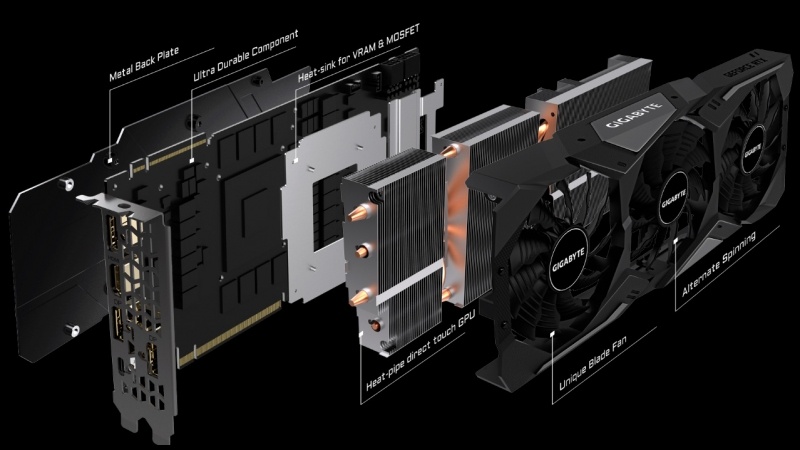

Система охлаждения состоит из четырёх компонентов: пластикового кожуха с вентиляторами, алюминиевого радиатора на тепловых трубках, теплораспределительной пластины для микросхем памяти и элементов VRM, а также пластины с обратной стороны текстолита.

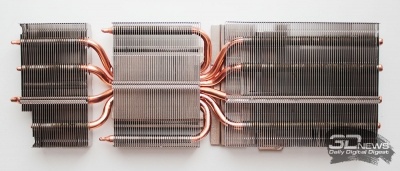

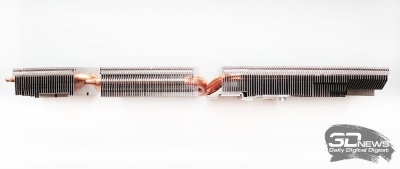

Алюминиевый радиатор скомпонован из трёх секций, каждая из которых набрана тонкими алюминиевыми пластинами с межрёберным расстоянием чуть более 1 мм.
 |
 |

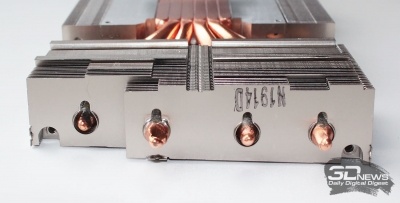

Центральная секция расположена прямо над графическим процессором и пронизана двумя тепловыми трубками диаметром 7 мм. Две боковые секции получили по четыре тепловые трубки — впрочем, одни и те же. То есть всего теплотрубок шесть. Все без исключения места сопряжений трубок и пластин в радиаторе пропаяны.
 |
 |
Кстати, в данном радиаторе используются композитные тепловые трубки, внутри которых есть дополнительный приграничный слой, ускоряющий перенос тепла в несколько раз, повышая за счёт этого эффективность теплообмена и снижая температуру источника тепла.

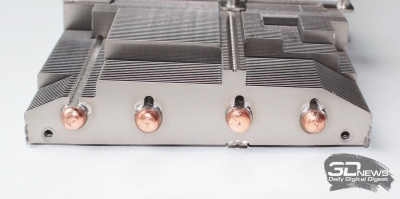

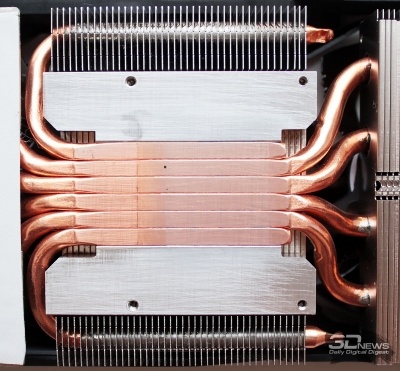

Основание радиатора выполнено по технологии прямого контакта практически без зазоров между трубками. Да, как показывает практика, для открытых кристаллов графических процессоров это не лучший вариант, и другие производители уже отказались от прямого контакта в видеокартах, однако в Gigabyte почему-то решили по-другому.
 |
 |

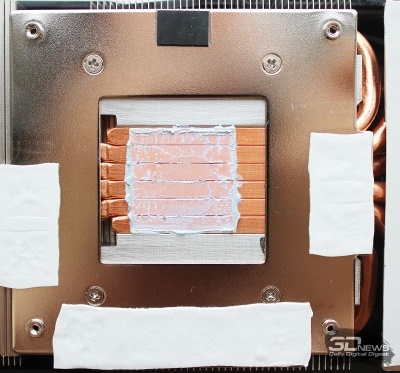

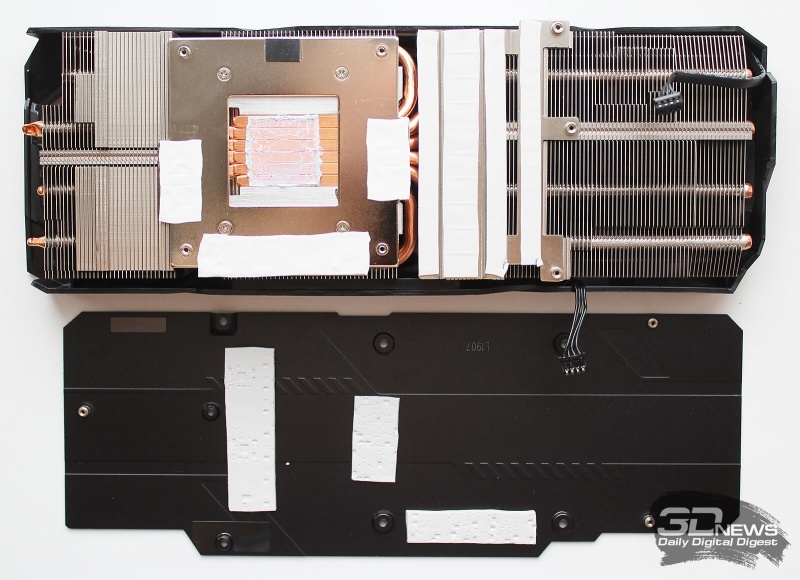

К алюминиевой болванке в основании привёрнута металлическая пластина с термопрокладками, предназначенная для снижения температуры микросхем видеопамяти. Элементы VRM охлаждаются отдельными пластинами, примыкающими к основному радиатору.

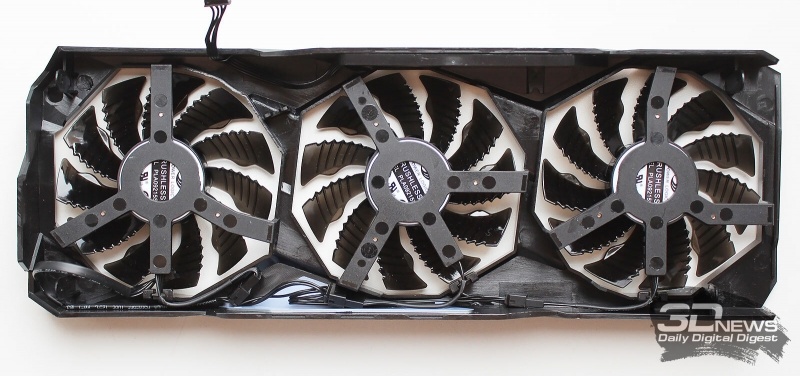

Для охлаждения радиатора на нём установлена пластиковая рамка с тремя вентиляторами и настраиваемой подсветкой RGB Fusion 2.0, которая добавляет красок надписи GIGABYTE в верхней части.

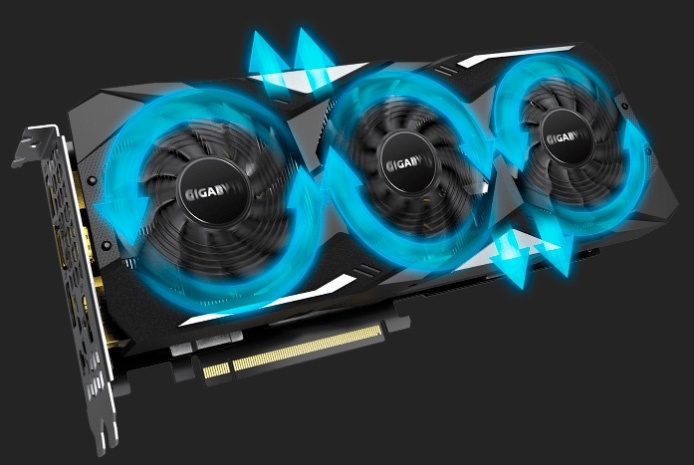

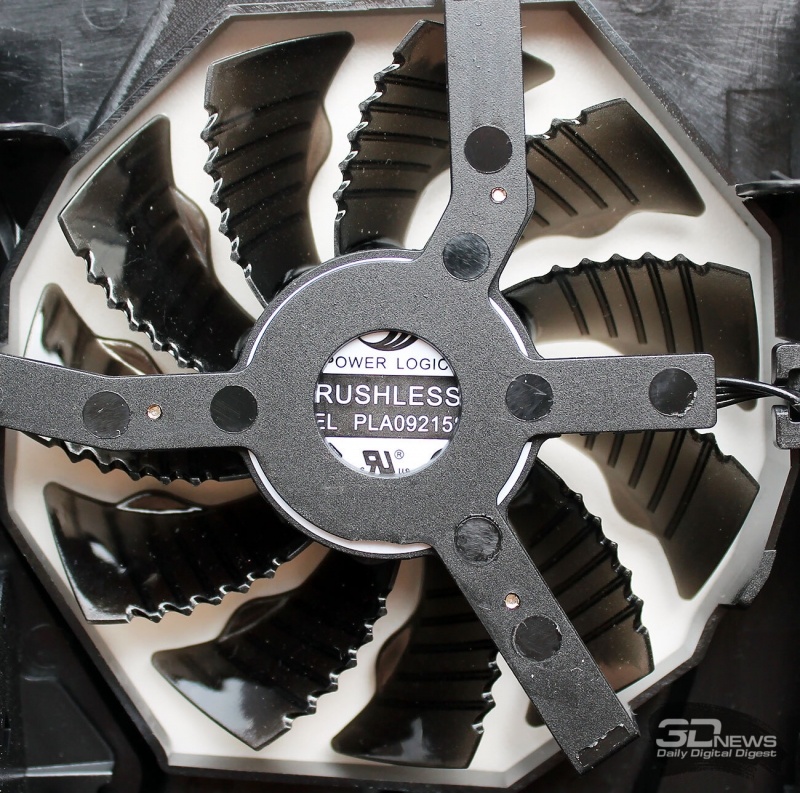

Диаметр крыльчаток вентиляторов – 82 мм, а их главной особенностью является фирменная технология Alternate Spinning, заключающаяся во вращении центральной и боковых крыльчаток в разные стороны.
Такая схема вращения вентиляторов позволяет оптимальным образом распределять турбулентные потоки и более эффективно направлять воздух к радиатору и печатной плате.
Кроме этого, лопасти вентиляторов имеют плавники на торцах, насечки на внешней поверхности лопастей и зубчатый край на выходе воздушного потока. По мнению разработчиков, такие лопасти позволяют повысить уровень статического давления вентилятора, что как раз необходимо для столь плотного радиатора.
Скорость вращения вентиляторов изменяется автоматически с помощью системы 3D Active. По сути дела, это система мониторинга, останавливающая «вертушки» в режимах без нагрузки при невысоких температурах. Её задача – сделать видеокарту тише, когда она работает в 2D-режимах, и 3D Active действительно решает эту задачу. Однако мы не сторонники такого подхода по двум причинам.
Первая – это тот факт, что в корпусе системного блока качественные вентиляторы такого диаметра и толщины совсем не будут слышны даже при 800 или 1000 об/мин. Зачем тогда их останавливать совсем? Вторая – просто попробуйте дотронуться до обратной стороны такой видеокарты, когда она работает в 2D с остановленными вентиляторами. Сразу убедитесь, что видеокарта горячая, её температура даже с обратной стороны не менее 55 градусов Цельсия, а внутри такого конвекционно-охлаждаемого радиатора температуры ещё выше! Долго ли прослужат компоненты цепей VRM или сам GPU в таких условиях? Может быть, и достаточно долго, но зачем рисковать? Ручная настройка режима работы вентиляторов кулера с ограничением минимальной скорости их работы на уровне 1000 об/мин полностью решает эту проблему, снижая температуры в простое на 20 градусов Цельсия, и при этом даже внутри корпуса системного блока видеокарту точно так же не слышно, как её не слышно с остановленными вентиляторами. Поэтому, на наш взгляд, 3D Active и аналогичные технологии других производителей видеокарт являются довольно спорными.

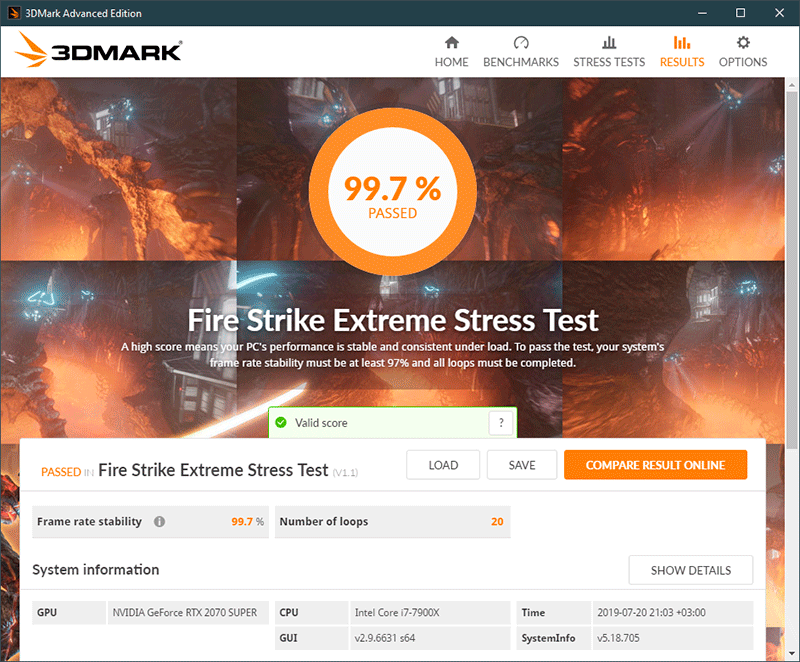

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали стресс-тест Fire Strike Extreme из последней версии графического пакета 3DMark.

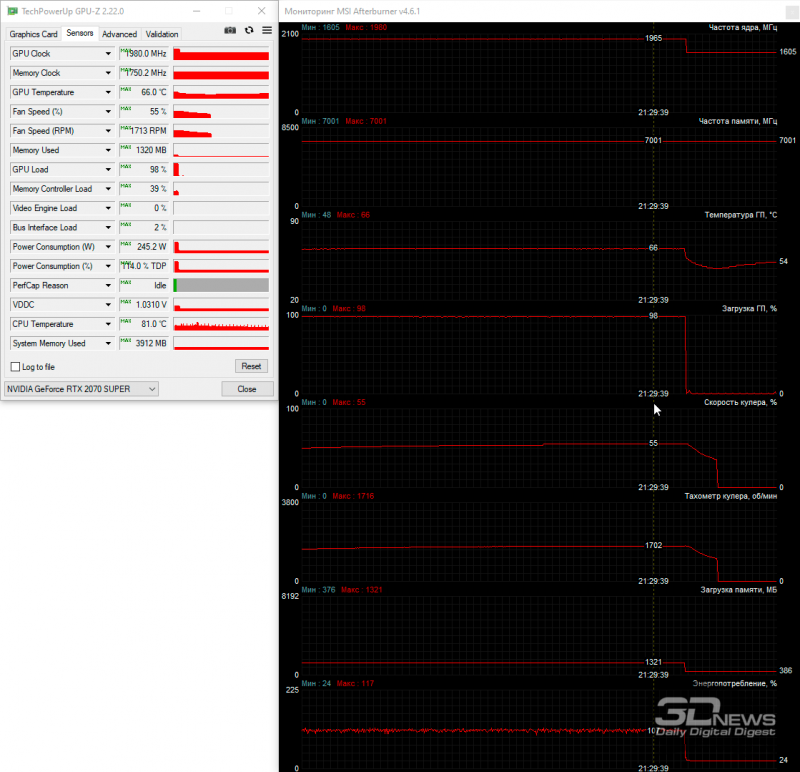

Для мониторинга температур и всех прочих параметров применялась программа MSI Afterburner и утилита GPU-Z. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при температуре в помещении около 27,5 градуса Цельсия.
Сначала мы проверили температурный режим работы Gigabyte GeForce RTX 2070 SUPER Gaming OC при автоматической регулировке скорости вращения вентиляторов кулера WindForce 3X.
Автоматический режим (0–1710 об/мин, 3 шт.)
В режиме без нагрузки вентиляторы кулера останавливаются, поэтому температура графического процессора находится у отметки 55 градусов Цельсия. Об этом мы и говорили выше. При запуске 3D-приложения, когда температура GPU превышает 55 градусов Цельсия, вентиляторы стартуют и начинают охлаждать видеокарту и её элементы, разогнавшись до скорости 1710 об/мин. В итоге температура графического процессора видеокарты застывает на отметке 66 градусов Цельсия. То есть разница между режимами без нагрузки и при нагрузке составляет всего 11 градусов Цельсия. На наш взгляд, это не совсем правильно, хотя в нагрузке WindForce 3X справляется со своей задачей отлично. Просто не нужно останавливать её вентиляторы в 2D — и всё будет хорошо. Благо в MSI Afterburner можно вручную построить кривую зависимости скорости вентиляторов от температуры аж по восьми точкам. Например, вот так.

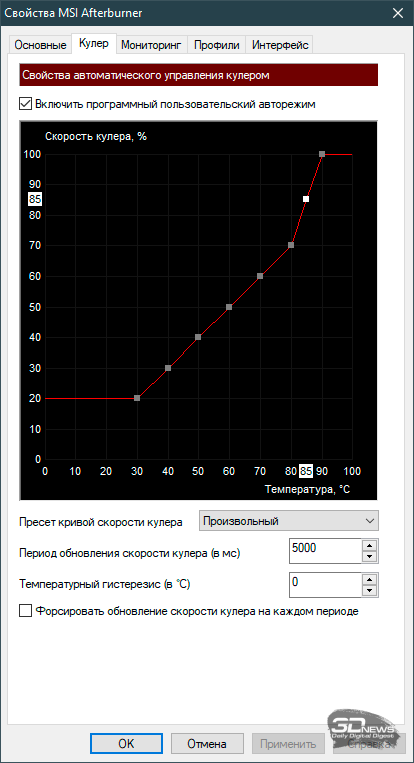

Такая настройка позволила нам снизить температуру GPU в простое до 32 градусов Цельсия (сразу на 23 градуса!), а при нагрузке она не превышала 64 градусов. Впрочем, не знаю, может, кому-то полная остановка вентиляторов в 2D и нужна…
Осталось проверить температурный режим работы видеокарты Gigabyte при максимальной скорости вентиляторов.

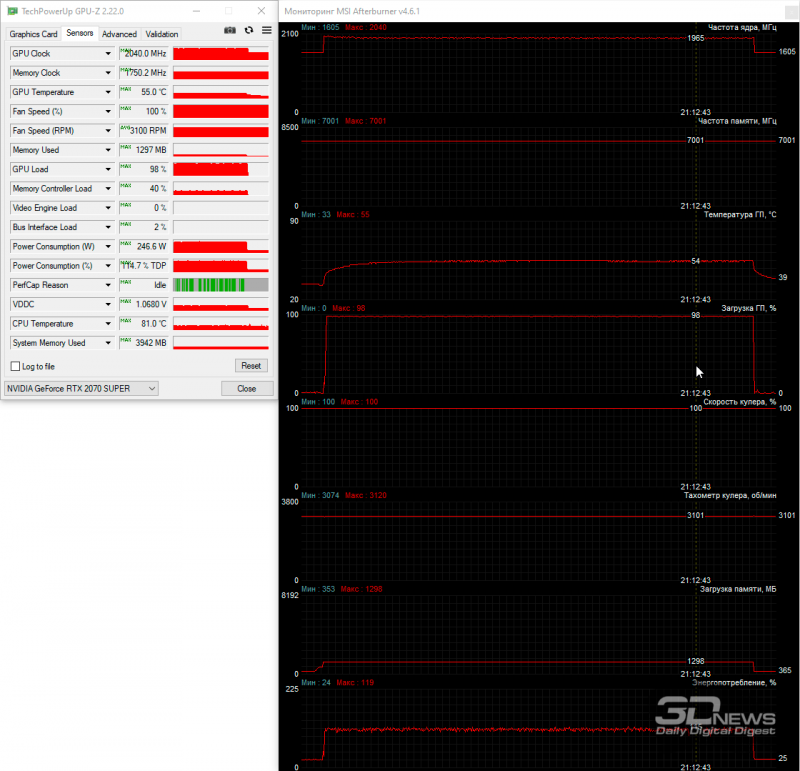

Максимальная скорость (~3100 об/мин, 3 шт.)
Максимальная температура графического процессора снизилась на 11-12 градусов Цельсия при пиковых 55 градусах. Разумеется, уровень шума видеокарты в таком режиме очень высок, и постоянно её эксплуатировать так вряд ли кто-то станет, разве что для достижения предельных частот при разгоне для повышения производительности в бенчмарках. Кстати, о разгоне.
⇡#Оверклокерский потенциал
Сначала мы проверили оверклокерский потенциал графического процессора с помощью автоматического сканера из MSI Afterburner (автор – Алексей Николайчук) версии 4.6.2 beta 2 build 15658. Регулировка скорости вентиляторов кулера осуществлялась в автоматическом режиме, а пределы по питанию и температурам были увеличены до максимально возможных. Результат оказался следующим.
Сканер отрапортовал о возможном повышении частоты ядра на всего лишь 41 МГц. Это вряд ли можно назвать разгоном, поэтому мы перешли к ручному оверклокингу.
Спустя пару часов тестов удалось выяснить, что без потери стабильности и появления дефектов изображения частоту графического процессора можно увеличить на 120 МГц, или 7,5 % к базовой частоте, а частоту видеопамяти – на 1840 МГц, или 13,1 %.
Довольно неплохо, на наш взгляд. Частоты разогнанной видеокарты составили 1725-1935/15840 МГц.

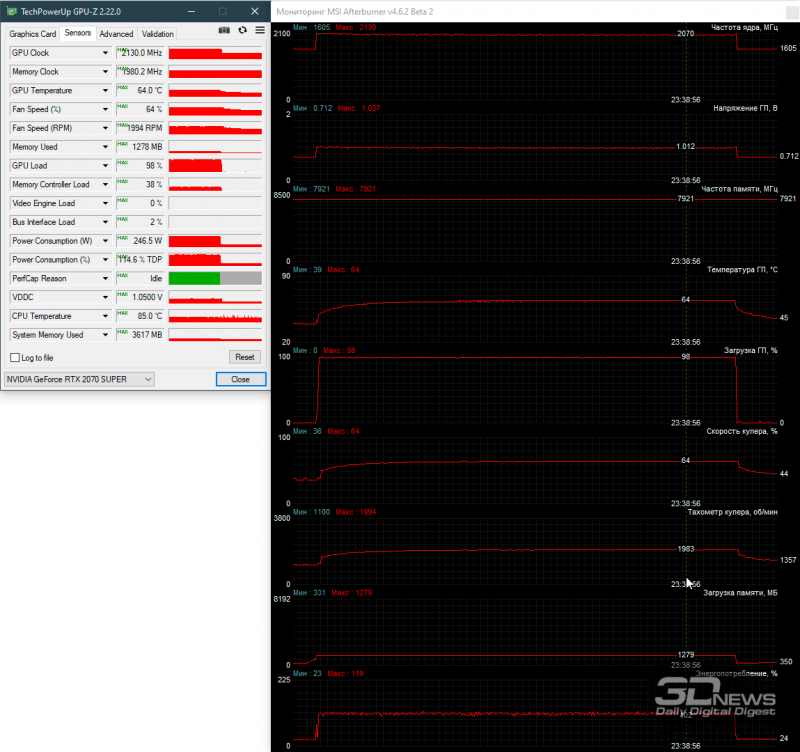

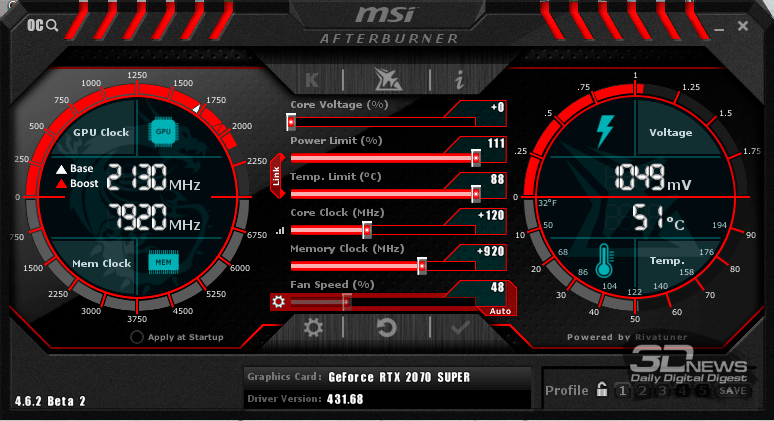

По данным мониторинга, максимальная частота разогнанного графического процессора кратковременно достигала 2130 МГц, а затем стабилизировалась на 2055-2070 МГц. При этом вручную настроенные вентиляторы кулера смогли удержать температуру GPU на два градуса Цельсия ниже, чем без разгона.
Автоматический режим (1100-1990 об/мин, 3 шт.)
Иначе говоря, Gigabyte GeForce RTX 2070 SUPER Gaming OC имеет неплохой оверклокерский потенциал, который при дополнительной настройке вентиляторов системы охлаждения не приводит к повышению температур и позволяет достичь более стабильных частот, а значит, и чуть более высокого уровня производительности.
