Нам уже знаком флагманский 1200-Вт блок питания ASUS серии Republic of Gamers (ROG). А сегодня мы познакомимся с младшей моделью в паре наиболее эффективных моделей ROG, сертифицированных по уровню 80 PLUS Platinum — блоком питания мощностью 850 Вт.

Как и более мощная флагманская модель, младший «платиновый» блок питания ROG обладает полностью модульной кабельной системой, поддержкой RGB-подсветки и монохромным OLED-экраном и усиленной относительно исходной платформы Seasonic системой охлаждения. Наиболее заметным в самом прямом смысле отличием ROG Thor 850P от более мощного собрата являются более скромные размеры блока питания.

⇡#Упаковка, комплект поставки, внешний вид

Блок питания поставляется в коробке из толстого матового картона с глянцевыми вставками и отличной полиграфией. Оформление аналогично старшей модели серии и выполнено в традиционных для продуктов серии ROG красно-черных оттенках.

Как и у 1200-ваттного блока, упаковка имеет нестандартную конструкцию: под откидной крышкой нанесен логотип ROG, а содержимое разложено по двум отдельным коробкам с глянцевым геометрическим узором на матовом черном фоне. В одной из них размещен сам блок питания, в другой — сменные кабели и прочие элементы комплекта поставки.

На обороте коробки описаны основные особенности модели: наличие OLED-экрана, показывающего текущую нагрузку, поддержка RGB-подсветки Aura Sync и оплетенные снаружи кабели, улучшенные радиаторы ROG и вентилятор Wing Blade внутри. Также, разумеется, упомянута сертификация по уровню эффективности 80 PLUS Platinum.

Блок питания изначально помещен в прозрачный пакет, а глянцевые детали дополнительно оклеены защитной пленкой.

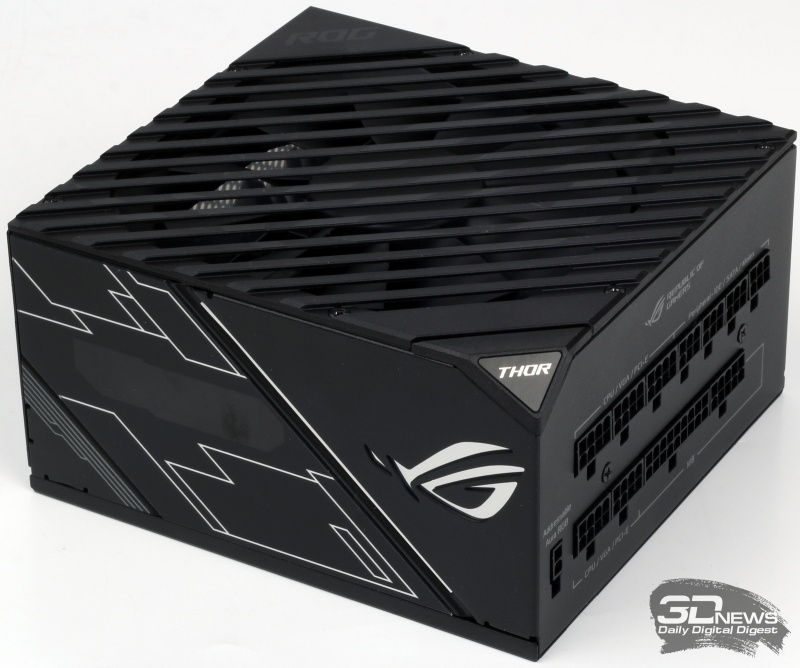

Очертания корпуса повторяют знакомые нам по более мощной модели особенности: диагональная вентиляционная решетка, скос на углу с подсвечиваемым именем серии Thor, вырез в форме логотипа ROG на боковине (тоже с подсветкой), монохромный OLED-экран и неброский, но вполне уместный, декор из ломаных белых линий.

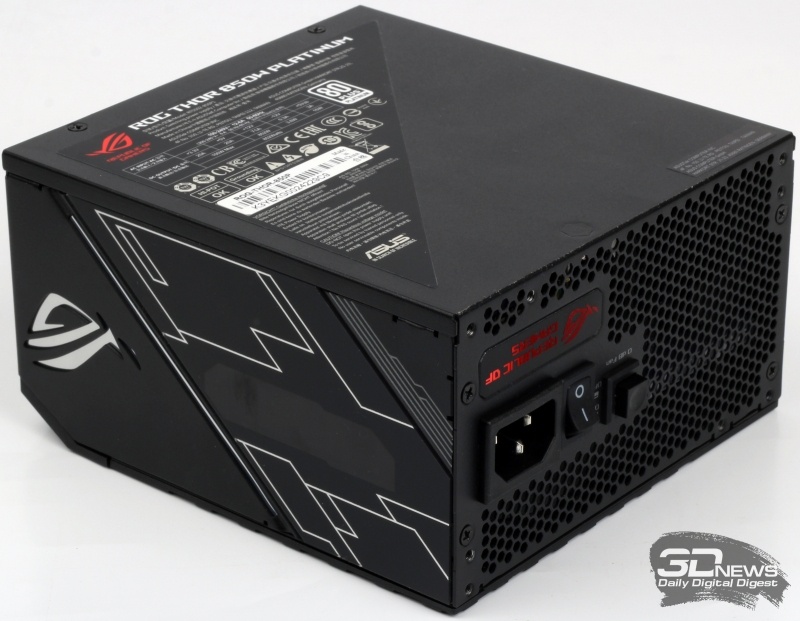

Вторая боковина исполнена проще: логотип ROG нанесен краской, подсвечиваемые участки или экран отсутствуют, и даже узор из белых линий скромнее.

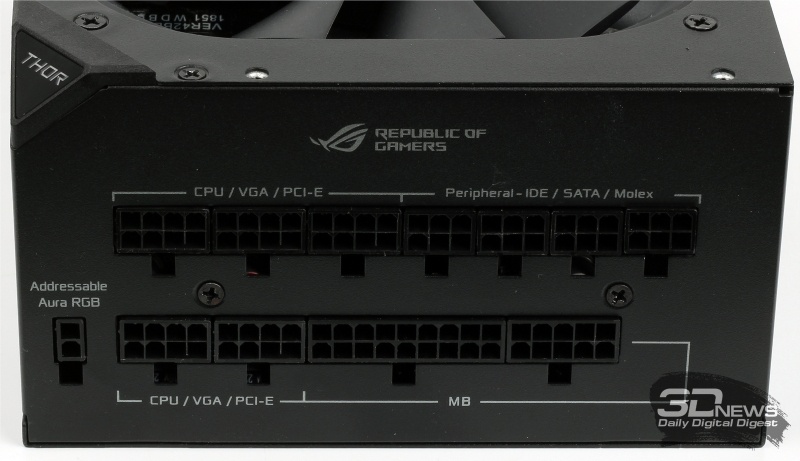

Разъемы для подключения кабелей выполнены так, что подсоединить их неправильно невозможно: даже при совпадении формы ключей контактов (как, например, у разъемов для кабелей Molex/SATA и левой части обоих разъемов для подключения основного шлейфа питания) неправильно вставить шлейф не позволит выступающий фиксатор. Дополнительно подключение облегчается вполне наглядными подписями разъемов.

Как и ROG Thor 1200W, 850-ваттная модель предназначена в первую очередь для установки в корпуса с нижним расположением блока питания (которых, впрочем, среди моделей среднего класса и выше сейчас абсолютное большинство), причем без новомодного кожуха, скрывающего БП. Устанавливать блок следует непременно вентилятором вверх — иначе не удастся в полной мере оценить внешние достоинства модели.

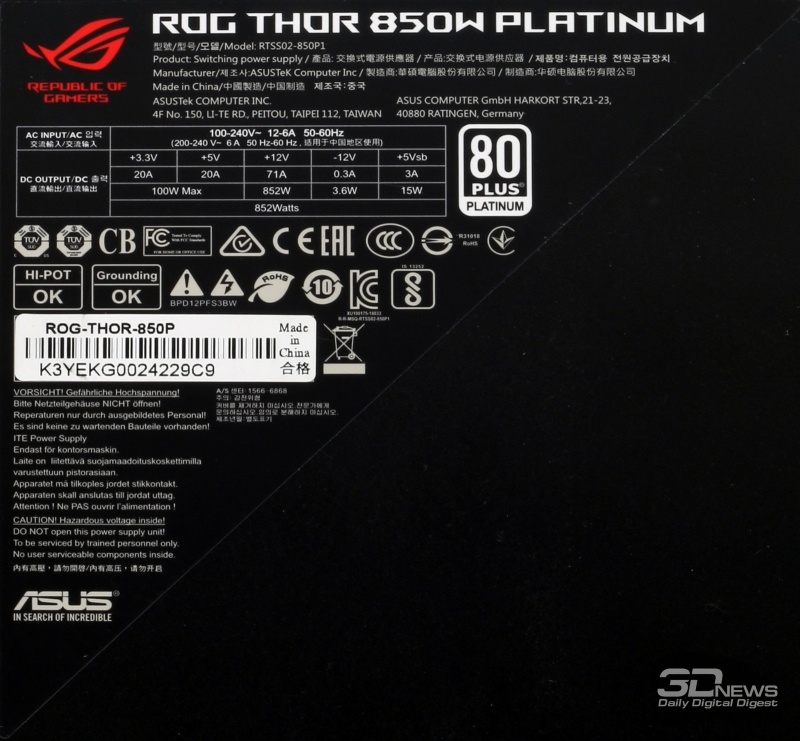

На дне корпуса размещена крупная наклейка с электрическими параметрами блока, эмблемы сертификатов соответствия и серийный номер.

На задней панели с вентиляционной решеткой размещены вход сетевого шнура, выключатель питания и кнопка переключения режимов работы вентилятора (активный или полупассивный), а также имеется красочная этикетка «Republic of Gamers».

Комплект поставки помимо съемных кабелей включает в себя шнур питания, набор крепежных винтов, качественно оформленную инструкцию, набор одноразовых и многоразовых кабельных стяжек, наклейку с эмблемой серии. Кроме того, в наличии имеется отдельный пакет с фиксаторами-«гребешками» для кабелей с индивидуальной оплеткой проводов и купон с 20% скидкой на продукцию Cablemod.

Кроме того, в комплекте имеется пара кабелей для управления и синхронизации подсветки. Возможно подключение как к разъему RGB на материнской плате, так и по схеме «daisy chain» к светодиодным лентам с адресуемой подсветкой.

Сменные кабели хранятся в тканевой сумке с логотипом ROG.

⇡#Технические характеристики

По напряжению 12 В, на которое приходится львиная доля нагрузки в современных системах, может быть передана вся выходная мощность блока — 852 Вт (это даже чуть больше, чем заявленная в индексе модели мощность).

Допустимая суммарная нагрузка по линиям 3,3 и 5 В составляет 100 Вт, что значительно превышает потребности современных систем по этим напряжениям.

Источник дежурного питания поддерживает нагрузку до 3 А — вполне типичный показатель для высокомощных моделей блоков питания.

Длина блока составляет 160 мм, что хотя и несколько превышает стандартные 140 мм, но не настолько, чтобы это вызвало проблемы при сборке в большинстве корпусов.

Гарантия производителя составляет 10 лет, но при этом имеются ограничения: исправность OLED-экрана и RGB-подсветки гарантируется лишь в течение трех лет.

⇡#Кабели

Основной кабель питания с 20+4-контактным разъемом, кабели с разъемами EPS 4+4-pin и кабели с разъемами питания PCI-E 6+2-pin с одиночным разъемом питания имеют индивидуальную оплетку проводов.

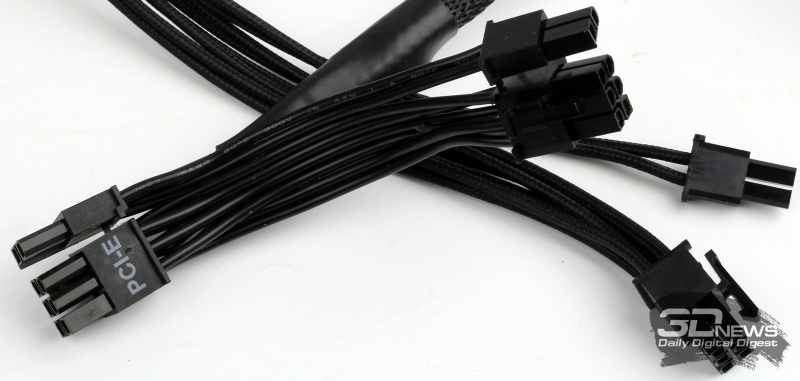

Кабель с двумя разъемами питания PCI-E 6+2-pin до первого разъема имеет общую нейлоновую оплетку, а от первого до второго разъема — «плоскую» конструкцию без оплетки.

Остальные кабели имеют плоское оформление по всей длине.

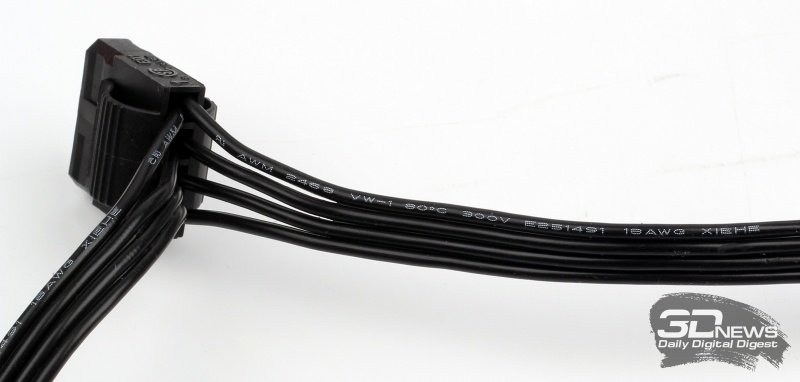

Сечение всех проводов на основных кабелях составляет 18 AWG — типичный и вполне достаточный уровень.

Набор разъемов питания:

• 1 × 20+4 контакта;
• 2 × EPS12V (4+4 контакта) — питание CPU;
• 4 × 6+2 контактов — дополнительное питание плат PCIe;
• 12 × SATA;
• 4 × Molex;
• переходник с 1 × Molex на 1 × Floppy;
• переходник с 1 × Molex на 2 × SATA.

Длина шлейфов достаточна для размещения в подавляющем большинстве корпусов: 61 см у основного разъема питания ATX и 65 см у разъема дополнительного питания процессора.

В целом кабельная система не вызывает нареканий по ассортименту разъемов: их вполне достаточно для заявленных 850 Вт выходной мощности.

⇡#Конструкция, внутреннее устройство

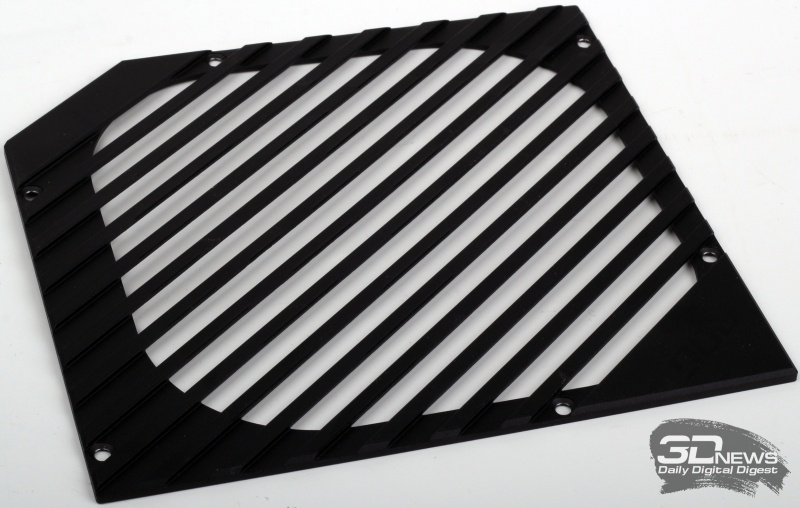

Вентиляционная решетка является отдельной деталью, а не привычной частью крышки корпуса.

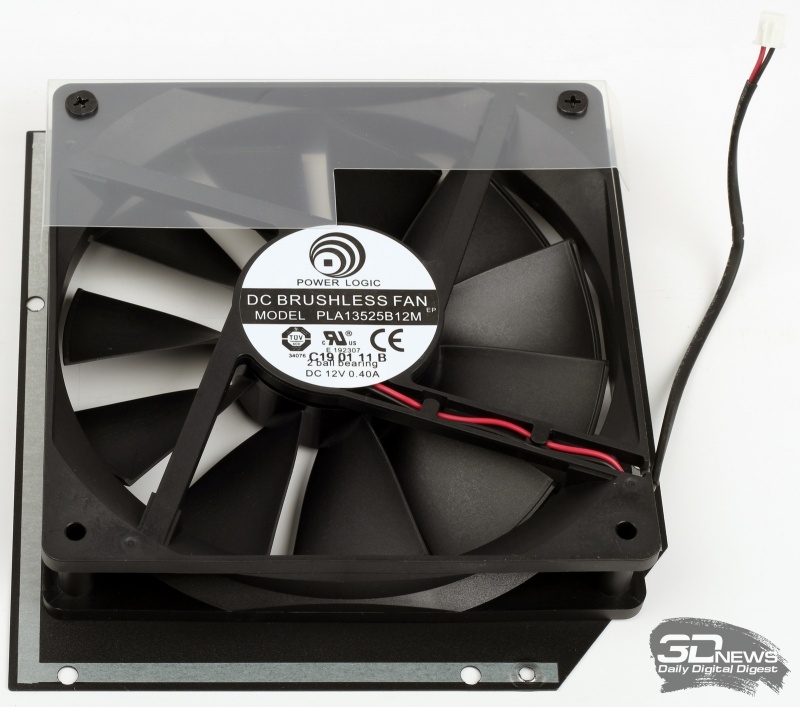

Внутренние компоненты охлаждаются вентилятором Power Logic PLA13525B12M типоразмера 135 мм на основе двойного шарикоподшипника. По заявлению ASUS, при равных с «обычным вентилятором» параметрах шумности (24,9 дБА) и воздушного потока (50 CFM) он обеспечивает существенно более высокое статическое давление (1,14 мм водяного столба против 0,87 мм). Очевидно, заслуга эта принадлежит форме лопастей крыльчатки, отличающейся от стандартной для вентиляторов Power Logic и схожей с прочими решениями Wing-blade от ASUS (например, используемых на видеокартах).

Кроме того, для вентилятора заявлена пылезащита уровня IP5X (частичная защита: проникающее количество пыли не мешает работе устройства), что должно благоприятно сказаться на сроке службы вентилятора.

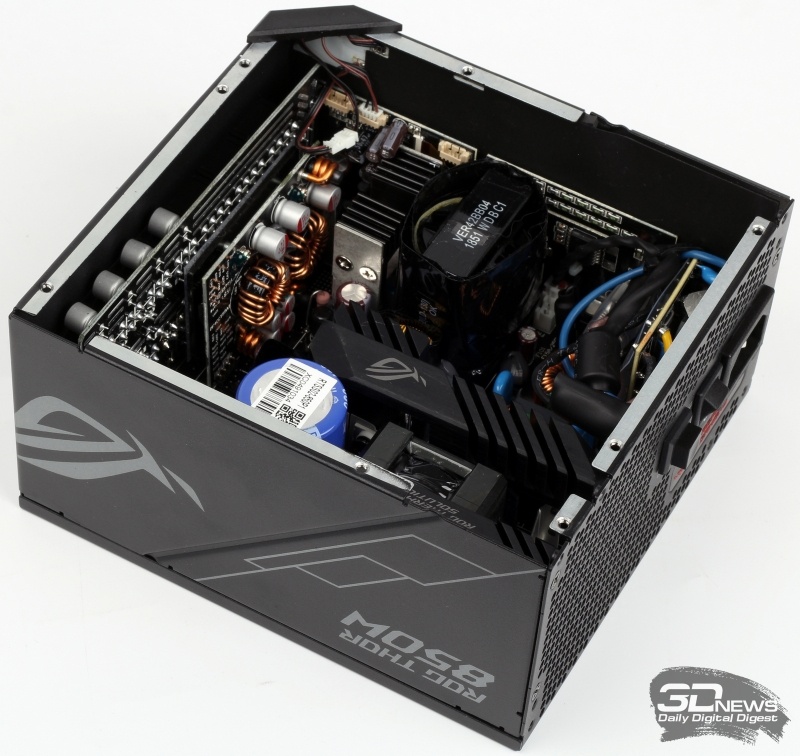

Оригинальным изготовителем платформы рассматриваемого блока питания, как уже упоминалось, является компания Seasonic. Но если базой для флагманского 1200-ваттника послужила платформа PRIME Platinum, то в основе рассматриваемой модели лежит стоящая на ступеньку ниже в линейке Seasonic платформа FOCUS Platinum.

Радиаторы охлаждения имеют значительно больший размер и более эффектную отделку в сравнении с оригинальным исполнением системы охлаждения от Seasonic.

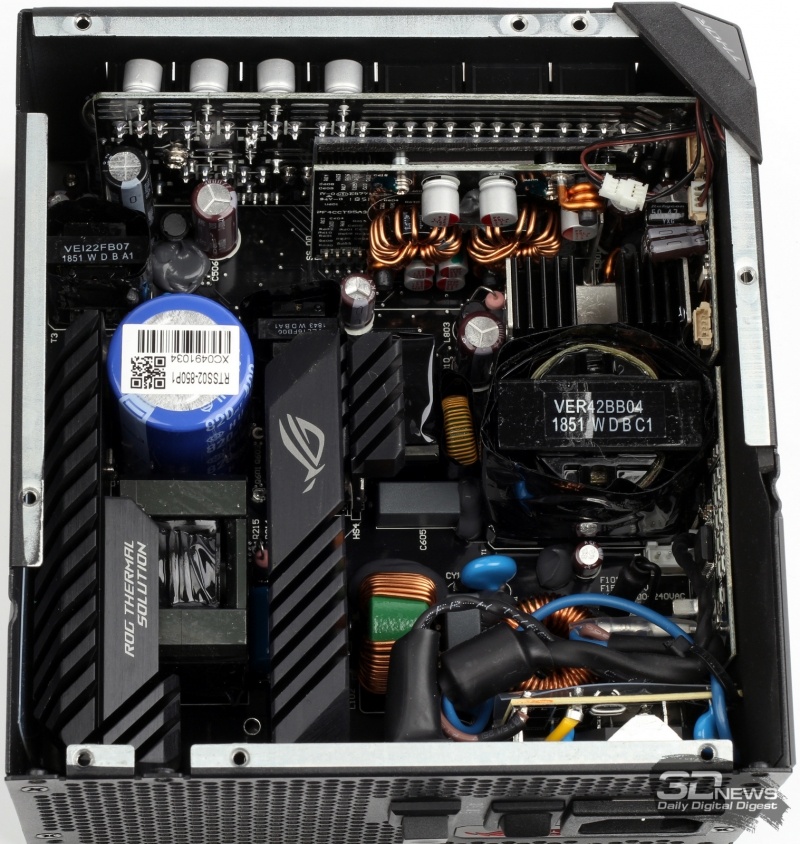

Возле одной из боковин размещены дополнительные дочерние платы, отвечающие за функционирование RGB-подсветки и OLED-экрана.

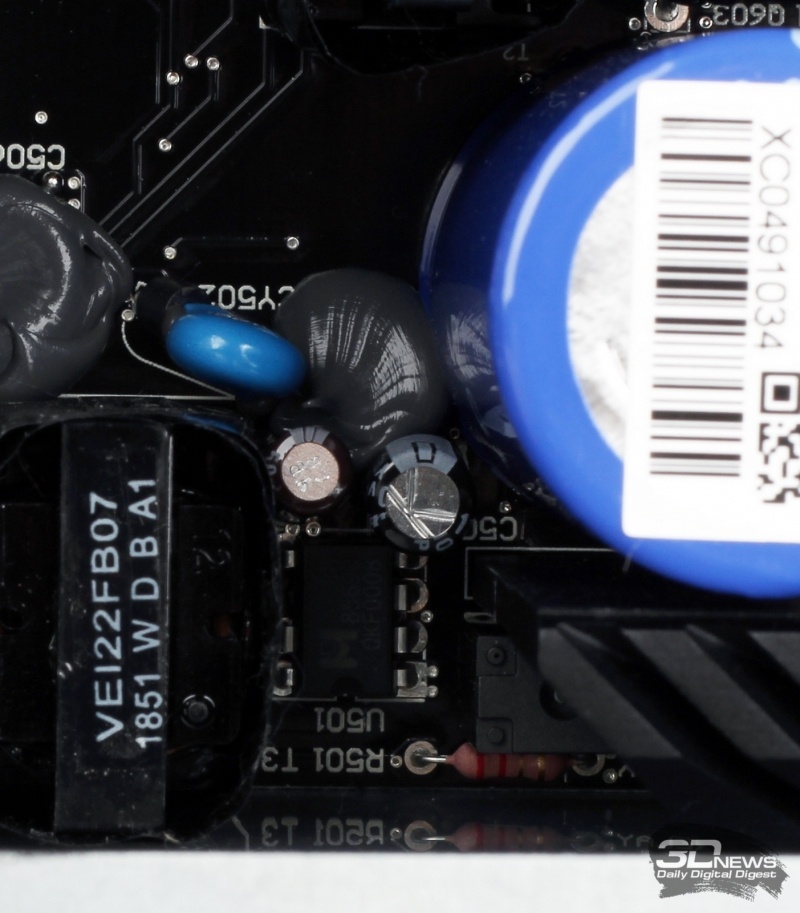

На входе шнура питания размещена часть элементов входного фильтра (пара конденсаторов CY и один CX).

Массивные радиаторы мешают точно сосчитать прочие компоненты входного фильтра, но помимо вышеуказанных элементов явно наблюдаются еще три конденсатора CY, два CX, варистор и пара синфазных дросселей.

Перед панелью с модульными разъемами размещена дочерняя плата с конвертерами DC-DC, преобразующими постоянное напряжение 12 В в 5 и 3,3 В.

Из основных управляющих микросхем на поверхности печатной платы размещен только контроллер дежурного питания Excelliance MOS EM8569C. Прочие микросхемы размещены на оборотной ее стороне.

Как и в большинстве современных высокоэффективных блоков питания, в ROG Thor 1200W используется топология резонансного полумоста.

На входе и выходе блока в полном соответствии с обещаниями производителя установлены качественные японские конденсаторы производства Hitachi, Nippon Chemi-Con, Nichicon и Rubycon. Все конденсаторы рассчитаны на рабочую температуру 105° C.

В целом качество конструкции, сборки и пайки не вызывает ни малейших нареканий и может считаться эталонным.
